Alvenaria
- 1. ALVENARIA DE BLOCO

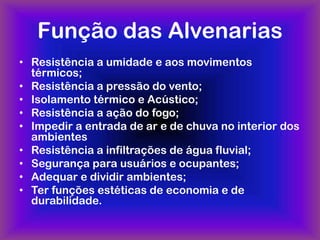

- 2. Função das Alvenarias •Resistência a umidade e aos movimentos térmicos; • Resistência a pressão do vento; • Isolamento térmico e Acústico; • Resistência a ação do fogo; • Impedir a entrada de ar e de chuva no interior dos ambientes • Resistência a infiltrações de água fluvial; • Segurança para usuários e ocupantes; • Adequar e dividir ambientes; • Ter funções estéticas de economia e de durabilidade.

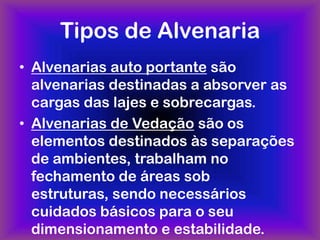

- 3. Tipos de Alvenaria •Alvenarias auto portante são alvenarias destinadas a absorver as cargas das lajes e sobrecargas. • Alvenarias de Vedação são os elementos destinados às separações de ambientes, trabalham no fechamento de áreas sob estruturas, sendo necessários cuidados básicos para o seu dimensionamento e estabilidade.
- 4. Dimensionamento de alvenarias Para o perfeito dimensionamento de alvenarias devemos levar em consideração os fatores a seguir: • Deformações imediatas devido à deformação da estrutura; • Deformações em função da carga permanente; • Deformação futura (aproximadamente 1000 dias para estrutura de concreto); • Variação de umidade e temperatura sobre a estrutura.
- 5. Classificação quanto à: Função

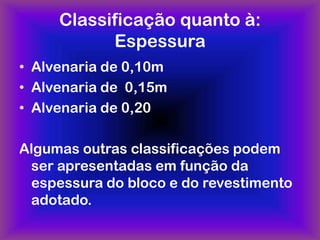

- 6. Classificação quanto à: Espessura • Alvenaria de 0,10m • Alvenaria de 0,15m • Alvenaria de 0,20 Algumas outras classificações podem ser apresentadas em função da espessura do bloco e do revestimento adotado.

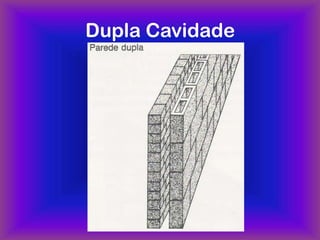

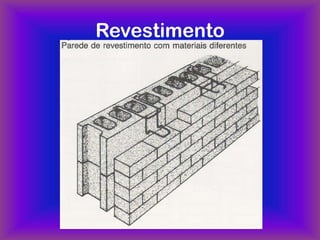

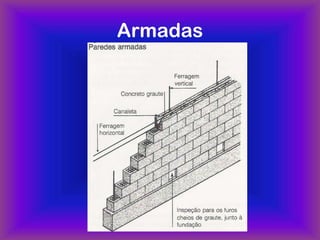

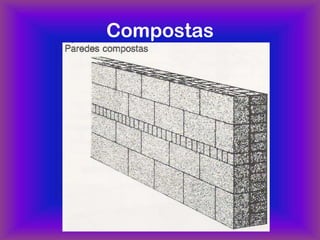

- 7. Tipos de Parede • Maciças • Alveoladas • Dupla Cavidade • Compostas • Revestimento • Armadas • Hidráulicas
- 8.
- 9.
- 10.
- 11.
- 12.
- 13. Tipo de Exposição • Interna Revestida • Interna Aparente • Externa Revestida • Externa Aparente • Especiais
- 14. Amarração de paredes •Blocos Cerâmicos Vazados • Blocos de Concreto • Bloco de gesso • Tijolos Cerâmicos Maciços • Blocos de Concreto Celular Auto- Clavado • Blocos Sílico-Calcáreos: • Tijolo Solo Cimento

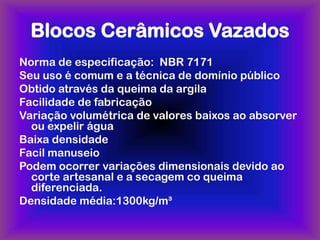

- 15. Blocos Cerâmicos Vazados Normade especificação: NBR 7171 Seu uso é comum e a técnica de domínio público Obtido através da queima da argila Facilidade de fabricação Variação volumétrica de valores baixos ao absorver ou expelir água Baixa densidade Facil manuseio Podem ocorrer variações dimensionais devido ao corte artesanal e a secagem co queima diferenciada. Densidade média:1300kg/m³

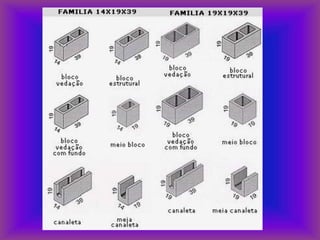

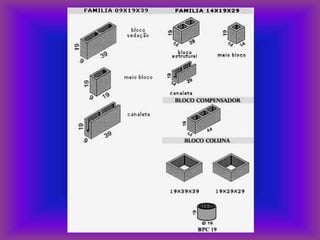

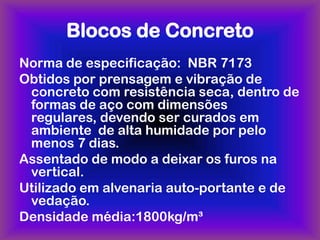

- 16. Blocos de Concreto Normade especificação: NBR 7173 Obtidos por prensagem e vibração de concreto com resistência seca, dentro de formas de aço com dimensões regulares, devendo ser curados em ambiente de alta humidade por pelo menos 7 dias. Assentado de modo a deixar os furos na vertical. Utilizado em alvenaria auto-portante e de vedação. Densidade média:1800kg/m³

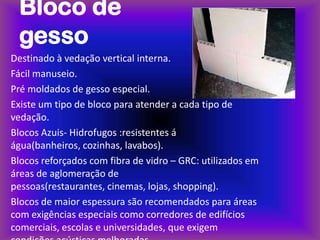

- 19. Bloco de gesso Destinadoà vedação vertical interna. Fácil manuseio. Pré moldados de gesso especial. Existe um tipo de bloco para atender a cada tipo de vedação. Blocos Azuis- Hidrofugos :resistentes á água(banheiros, cozinhas, lavabos). Blocos reforçados com fibra de vidro – GRC: utilizados em áreas de aglomeração de pessoas(restaurantes, cinemas, lojas, shopping). Blocos de maior espessura são recomendados para áreas com exigências especiais como corredores de edifícios comerciais, escolas e universidades, que exigem

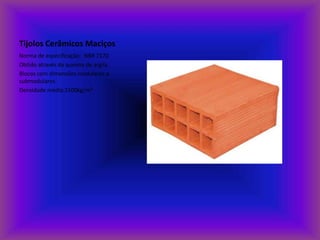

- 20. Tijolos Cerâmicos Maciços Normade especificação: NBR 7170 Obtido através da queima de argila Blocos com dimensões modulares e submodulares. Densidade média:1500kg/m³
- 21.
- 22.
- 23.
- 24.
- 25.
- 26.
- 27.
- 28.
- 29.
