Coberturas completo

COBERTURA
TÉCNICAS DE
CONSTRUÇÃO CIVIL II
UNIVERSIDADE FEDERAL DE SANTA CATARINA
CENTRO TECNOLÓGICO
DEPARTAMENTO DE ENGENHARIA CIVIL

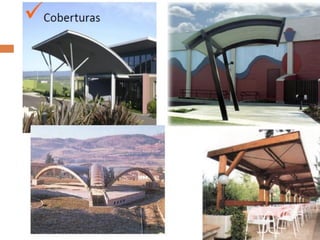

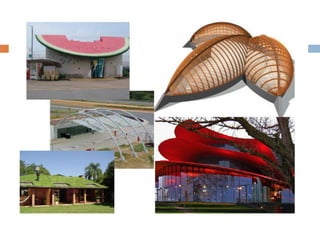

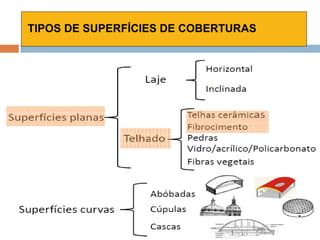

TIPOS DE SUPERFÍCIES DE COBERTURAS

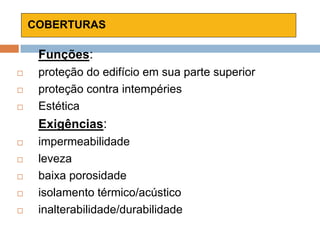

COBERTURAS
Funções:
 proteção do edifício em sua parte superior
 proteção contra intempéries
 Estética
Exigências:
 impermeabilidade
 leveza
 baixa porosidade
 isolamento térmico/acústico
 inalterabilidade/durabilidade

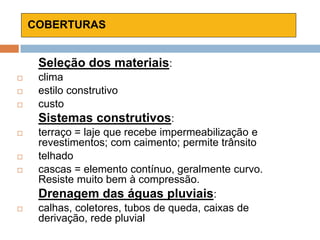

COBERTURAS
Seleção dos materiais:
 clima
 estilo construtivo
 custo
Sistemas construtivos:
 terraço = laje que recebe impermeabilização e
revestimentos; com caimento; permite trânsito
 telhado
 cascas = elemento contínuo, geralmente curvo.
Resiste muito bem à compressão.

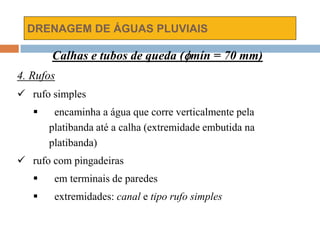

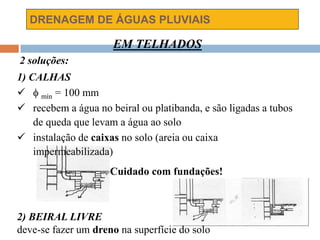

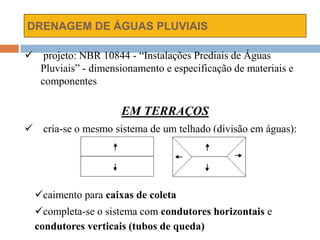

Drenagem das águas pluviais:

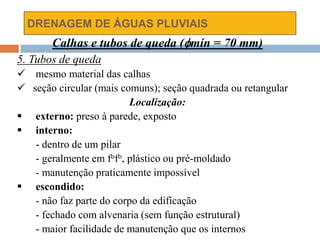

 calhas, coletores, tubos de queda, caixas de
derivação, rede pluvial

TELHADOS

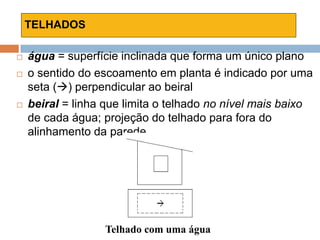

 água = superfície inclinada que forma um único plano
 o sentido do escoamento em planta é indicado por uma
seta () perpendicular ao beiral
 beiral = linha que limita o telhado no nível mais baixo
de cada água; projeção do telhado para fora do
alinhamento da parede
Telhado com uma água

TELHADOS
Telhado com duas águas
 parede de oitão: parede que tem a parte superior
com forma triangular, sobre a qual ficam as águas
do telhado
 cumeeira: linha que define o ponto mais alto do
telhado, sendo divisor de águas e normalmente
horizontal
1) 2) 3)

TELHADOS
Telhado com duas águas
 parede de oitão: parede que tem a parte superior
com forma triangular, sobre a qual ficam as águas
do telhado
 cumeeira: linha que define o ponto mais alto do
telhado, sendo divisor de águas e normalmente
horizontal
1) 2) 3)
1) águas com mesma inclinação, cumeeira central, paredes com alturas iguais
2) águas com mesma inclinação, cumeeira deslocada do centro, paredes com alturas diferentes
3) águas com inclinações diferentes, cumeeira deslocada do centro, paredes com alturas
diferentes

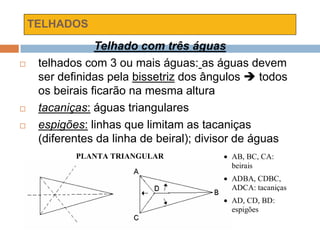

TELHADOS
Telhado com três águas
 telhados com 3 ou mais águas: as águas devem
ser definidas pela bissetriz dos ângulos  todos
os beirais ficarão na mesma altura
 tacaniças: águas triangulares
 espigões: linhas que limitam as tacaniças
(diferentes da linha de beiral); divisor de águas
PLANTA TRIANGULAR  AB, BC, CA:
beirais
 ADBA, CDBC,
ADCA: tacaniças
 AD, CD, BD:
espigões

TELHADOS

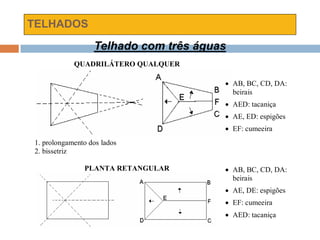

Telhado com três águas
QUADRILÁTERO QUALQUER
1. prolongamento dos lados
2. bissetriz
 AB, BC, CD, DA:
beirais
 AED: tacaniça
 AE, ED: espigões
 EF: cumeeira
PLANTA RETANGULAR  AB, BC, CD, DA:
beirais
 AE, DE: espigões
 EF: cumeeira
 AED: tacaniça

TELHADOS
Telhado com quatro águas
PLANTA RETANGULAR
tirar a bissetriz dos ângulos e unir os vértices
 AB, BC, CD, DA:
beirais
 AE, DE, BF, CF:
espigões
 AED, BFC:
tacaniças
 EF: cumeeira
QUADRILÁTERO QUALQUER
1. prolongar os lados
2. bissetriz do ângulo externo
3. bissetrizes dos ângulos internos
4. união
 AB, BC, CD, DA:
beirais
 AE, DE, BF, CF:
espigões
 AED, BFC: tacaniças
 EF: cumeeira

TELHADOS

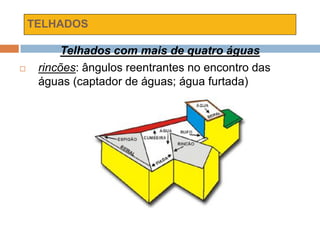

Telhados com mais de quatro águas
 rincões: ângulos reentrantes no encontro das
águas (captador de águas; água furtada)

TELHADOS

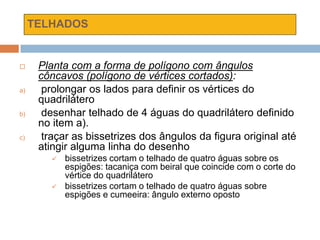

 Planta com a forma de polígono com ângulos
côncavos (polígono de vértices cortados):
a) prolongar os lados para definir os vértices do
quadrilátero
b) desenhar telhado de 4 águas do quadrilátero definido
no item a).
c) traçar as bissetrizes dos ângulos da figura original até
atingir alguma linha do desenho
 bissetrizes cortam o telhado de quatro águas sobre os
espigões: tacaniça com beiral que coincide com o corte do
vértice do quadrilátero
 bissetrizes cortam o telhado de quatro águas sobre
espigões e cumeeira: ângulo externo oposto

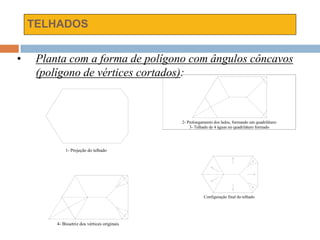

TELHADOS
1- Projeção do telhado
2- Prolongamento dos lados, formando um quadrilátero
3- Telhado de 4 águas no quadrilátero formado
4- Bissetriz dos vértices originais
Configuração final do telhado
• Planta com a forma de polígono com ângulos côncavos
(polígono de vértices cortados):

TELHADOS
 Planta com a forma de polígono com ângulos convexos:
Quadriláteros justapostos
a) traçar o contorno dos quadriláteros
b) a maior área ou área de referência recebe a definição de um telhado
de 4 ou 3 águas
c) desenhar nos demais telhados as tacaniças (bissetrizes)
d) bissetrizes dos ângulos externos formados pela justaposição dos
quadriláteros:
 bissetriz corta o telhado do quadrilátero maior (ou de referência) sobre
um espigão: cumeeira entre o vértice interno da tacaniça e o ponto
definido pelo encontro da bissetriz do ângulo externo e o espigão
 bissetrizes se encontram sem cortar nenhuma linha de divisão de
águas do telhado de 4 águas do quadrilátero maior (ou de referência):
cumeeira entre o vértice interno da tacaniça e o encontro das
bissetrizes

TELHADOS
Quadriláteros sobrepostos
a) traçar o contorno dos quadriláteros sobrepostos
b) traçar telhado de 4 águas em cada um dos quadriláteros
c) identificar quadriláteros de interseção (área comum a dois
quadriláteros sobrepostos);
d) numerar os vértices, para referência nos próximos passos, do
quadrilátero de interseção. O início da numeração dos vértices
deve ser o ponto mais alto, à esquerda.
e) traçar as bissetrizes dos ângulos dos quadriláteros de
intersecção. Estender essas bissetrizes até cortar todas as
linhas (na sua direção) dos telhados 4 águas sobrepostos

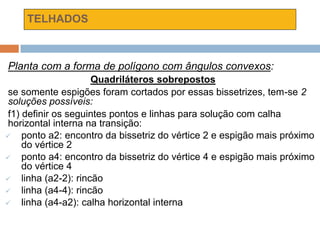

TELHADOS
Planta com a forma de polígono com ângulos convexos:
se somente espigões foram cortados por essas bissetrizes, tem-se 2
soluções possíveis:
f1) definir os seguintes pontos e linhas para solução com calha
horizontal interna na transição:
 ponto a2: encontro da bissetriz do vértice 2 e espigão mais próximo
do vértice 2
 ponto a4: encontro da bissetriz do vértice 4 e espigão mais próximo
do vértice 4
 linha (a2-2): rincão
 linha (a4-4): rincão
 linha (a4-a2): calha horizontal interna

TELHADOS
Planta com a forma de polígono com ângulos convexos:

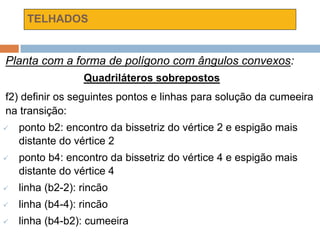

f2) definir os seguintes pontos e linhas para solução da cumeeira
na transição:
 ponto b2: encontro da bissetriz do vértice 2 e espigão mais
distante do vértice 2
 ponto b4: encontro da bissetriz do vértice 4 e espigão mais
distante do vértice 4
 linha (b2-2): rincão
 linha (b4-4): rincão
 linha (b4-b2): cumeeira

TELHADOS

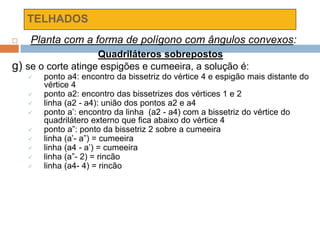

g) se o corte atinge espigões e cumeeira, a solução é:
 ponto a4: encontro da bissetriz do vértice 4 e espigão mais distante do
vértice 4
 ponto a2: encontro das bissetrizes dos vértices 1 e 2
 linha (a2 - a4): união dos pontos a2 e a4
 ponto a’: encontro da linha (a2 - a4) com a bissetriz do vértice do
quadrilátero externo que fica abaixo do vértice 4
 ponto a”: ponto da bissetriz 2 sobre a cumeeira
 linha (a’- a”) = cumeeira
 linha (a4 - a’) = cumeeira
 linha (a”- 2) = rincão
 linha (a4- 4) = rincão

ESTRUTURA
Elementos componentes
 armação principal
 vigamento secundário
 contraventamento
Materiais empregados
 aço (perfis, cabos)

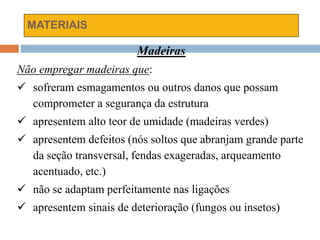

 madeira:
 na forma natural: vencem até 10m de vão. Madeiras mais
empregadas: peroba e eucalipto;
 laminada e colada: 1,5 a 4,5cm de espessura coladas com fibras
paralelas; vencem até 30m de vão; são utilizadas colas sintéticas
(ambiente úmido) e caseína (ambiente seco).
 madeira compensada: colagem de 3 ou mais lâminas (número
ímpar); fibras perpendiculares; espessura da lâmina de 1 a 5mm.

ESTRUTURA

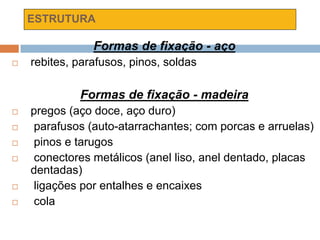

Formas de fixação - aço
 rebites, parafusos, pinos, soldas

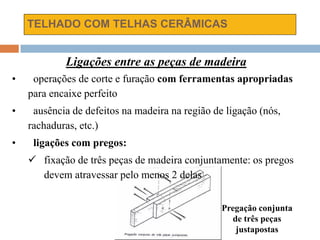

Formas de fixação - madeira

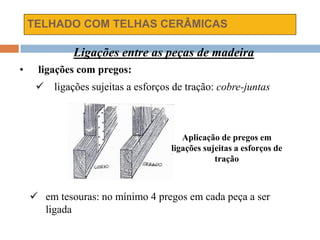

 pregos (aço doce, aço duro)
 parafusos (auto-atarrachantes; com porcas e arruelas)
 pinos e tarugos
 conectores metálicos (anel liso, anel dentado, placas
dentadas)
 ligações por entalhes e encaixes
 cola

ESTRUTURA

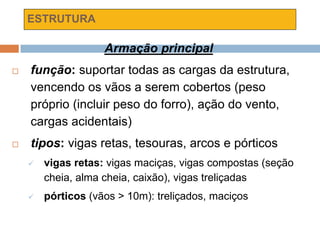

Armação principal
 função: suportar todas as cargas da estrutura,
vencendo os vãos a serem cobertos (peso
próprio (incluir peso do forro), ação do vento,
cargas acidentais)
 tipos: vigas retas, tesouras, arcos e pórticos
 vigas retas: vigas maciças, vigas compostas (seção
cheia, alma cheia, caixão), vigas treliçadas
 pórticos (vãos > 10m): treliçados, maciços

ESTRUTURA
Armação principal

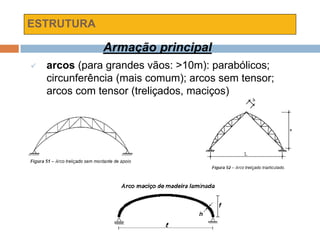

 arcos (para grandes vãos: >10m): parabólicos;
circunferência (mais comum); arcos sem tensor;
arcos com tensor (treliçados, maciços)

ESTRUTURA
Armação principal

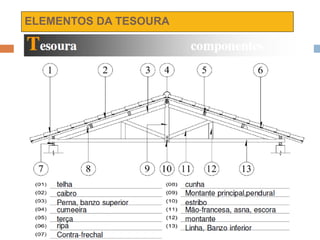

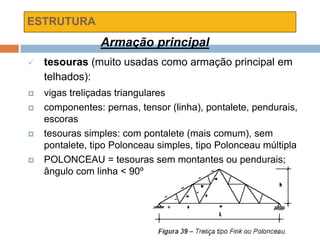

 tesouras (muito usadas como armação principal em
telhados):
 vigas treliçadas triangulares
 componentes: pernas, tensor (linha), pontalete, pendurais,
escoras
 tesouras simples: com pontalete (mais comum), sem
pontalete, tipo Polonceau simples, tipo Polonceau múltipla
 POLONCEAU = tesouras sem montantes ou pendurais;
ângulo com linha < 90º

ESTRUTURA
Armação principal
 tesouras especiais: simétricas, assimétricas
Tesouras especiais assimétricas Tesouras especiais simétricas

ESTRUTURA

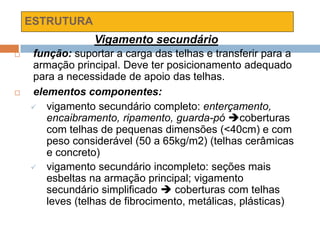

Vigamento secundário
 função: suportar a carga das telhas e transferir para a
armação principal. Deve ter posicionamento adequado
para a necessidade de apoio das telhas.
 elementos componentes:
 vigamento secundário completo: enterçamento,
encaibramento, ripamento, guarda-pó coberturas
com telhas de pequenas dimensões (<40cm) e com
peso considerável (50 a 65kg/m2) (telhas cerâmicas
e concreto)
 vigamento secundário incompleto: seções mais
esbeltas na armação principal; vigamento
secundário simplificado  coberturas com telhas
leves (telhas de fibrocimento, metálicas, plásticas)

ESTRUTURA
Vigamento secundário

ESTRUTURA

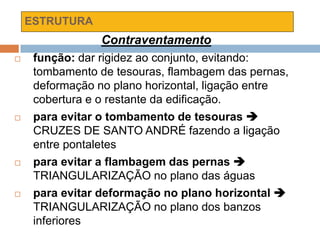

Contraventamento
 função: dar rigidez ao conjunto, evitando:
tombamento de tesouras, flambagem das pernas,
deformação no plano horizontal, ligação entre
cobertura e o restante da edificação.
 para evitar o tombamento de tesouras 
CRUZES DE SANTO ANDRÉ fazendo a ligação
entre pontaletes
 para evitar a flambagem das pernas 
TRIANGULARIZAÇÃO no plano das águas
 para evitar deformação no plano horizontal 
TRIANGULARIZAÇÃO no plano dos banzos
inferiores

ESTRUTURA

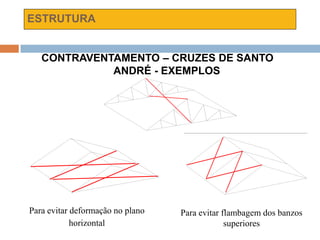

CONTRAVENTAMENTO – CRUZES DE SANTO
ANDRÉ - EXEMPLOS
Para evitar deformação no plano
horizontal
Para evitar flambagem dos banzos
superiores

ESTRUTURA
Normalmente se tem:
 Tesouras: seções 8x12, 8x16, 10x20 cm
 Terças:
 distância entre tesouras de até 2,5 m  terça 8x12 cm
 espaçamento entre terças = 1,8 a 2,5 m

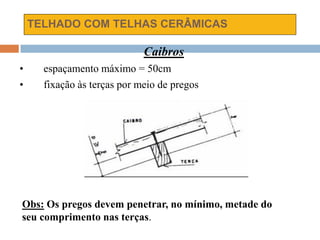

 Caibros:
 8x8 ou 5x8 cm;
 espaçamento = 50 a 60 cm
 Ripas:
 2,5 x 2,5 ou 3 x 3 cm
 espaçamento = f(telha)  33 cm

ESTRUTURA

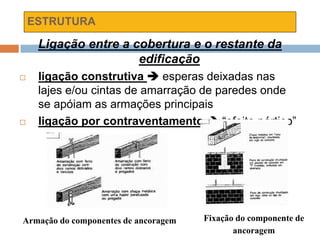

Ligação entre a cobertura e o restante da
edificação
 ligação construtiva  esperas deixadas nas
lajes e/ou cintas de amarração de paredes onde
se apóiam as armações principais
 ligação por contraventamento  “efeito pórtico”
Armação do componentes de ancoragem Fixação do componente de
ancoragem

ESTRUTURA

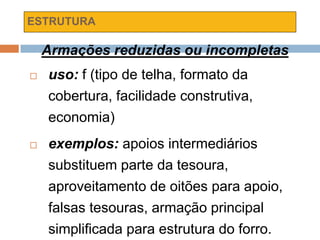

Armações reduzidas ou incompletas
 uso: f (tipo de telha, formato da
cobertura, facilidade construtiva,
economia)
 exemplos: apoios intermediários
substituem parte da tesoura,

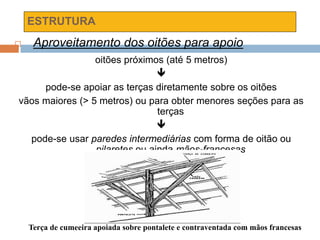

aproveitamento de oitões para apoio,

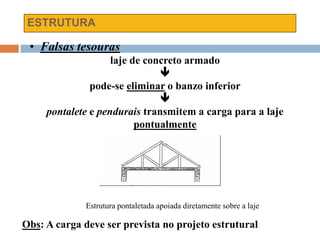

falsas tesouras, armação principal
simplificada para estrutura do forro.

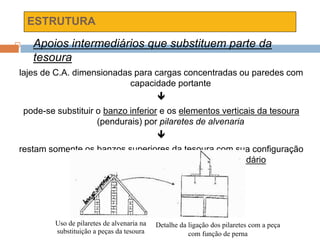

ESTRUTURA
 Apoios intermediários que substituem parte da
tesoura
lajes de C.A. dimensionadas para cargas concentradas ou paredes com
capacidade portante

pode-se substituir o banzo inferior e os elementos verticais da tesoura
(pendurais) por pilaretes de alvenaria

restam somente os banzos superiores da tesoura com sua configuração
tradicional, e sobre eles o vigamento secundário
Uso de pilaretes de alvenaria na
substituição a peças da tesoura
Detalhe da ligação dos pilaretes com a peça
com função de perna

ESTRUTURA
 Aproveitamento dos oitões para apoio
oitões próximos (até 5 metros)

pode-se apoiar as terças diretamente sobre os oitões
vãos maiores (> 5 metros) ou para obter menores seções para as
terças

pode-se usar paredes intermediárias com forma de oitão ou
pilaretes ou ainda mãos-francesas
Terça de cumeeira apoiada sobre pontalete e contraventada com mãos francesas

ESTRUTURA
Apoio de terças diretamente sobre os
oitões
Apoio de terças diretamente sobre
os oitões e com apoio intermediário
efetuado por mãos-francesas

ESTRUTURA
• Falsas tesouras
laje de concreto armado

pode-se eliminar o banzo inferior

pontalete e pendurais transmitem a carga para a laje
pontualmente
Estrutura pontaletada apoiada diretamente sobre a laje
Obs: A carga deve ser prevista no projeto estrutural

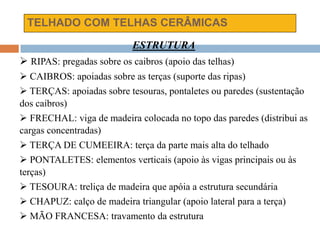

TELHADO COM TELHAS CERÂMICAS
ESTRUTURA
 RIPAS: pregadas sobre os caibros (apoio das telhas)
 CAIBROS: apoiadas sobre as terças (suporte das ripas)
 TERÇAS: apoiadas sobre tesouras, pontaletes ou paredes (sustentação
dos caibros)
 FRECHAL: viga de madeira colocada no topo das paredes (distribui as
cargas concentradas)
 TERÇA DE CUMEEIRA: terça da parte mais alta do telhado
 PONTALETES: elementos verticais (apoio às vigas principais ou às
terças)
 TESOURA: treliça de madeira que apóia a estrutura secundária
 CHAPUZ: calço de madeira triangular (apoio lateral para a terça)
 MÃO FRANCESA: travamento da estrutura

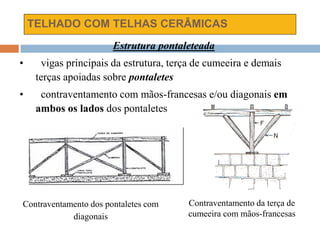

Estrutura pontaleteada
• vigas principais da estrutura, terça de cumeeira e demais
terças apoiadas sobre pontaletes
• contraventamento com mãos-francesas e/ou diagonais em
ambos os lados dos pontaletes
Contraventamento dos pontaletes com
diagonais
Contraventamento da terça de
cumeeira com mãos-francesas

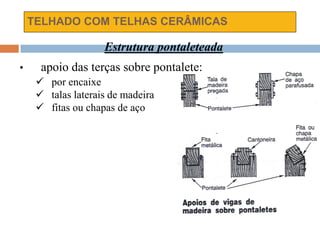

• apoio das terças sobre pontalete:
 por encaixe
 talas laterais de madeira
 fitas ou chapas de aço

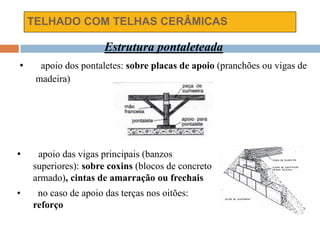

• apoio dos pontaletes: sobre placas de apoio (pranchões ou vigas de
madeira)
• apoio das vigas principais (banzos
superiores): sobre coxins (blocos de concreto
armado), cintas de amarração ou frechais
• no caso de apoio das terças nos oitões:
reforço

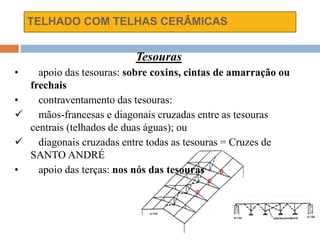

Tesouras
• apoio das tesouras: sobre coxins, cintas de amarração ou
frechais
• contraventamento das tesouras:
 mãos-francesas e diagonais cruzadas entre as tesouras
centrais (telhados de duas águas); ou
 diagonais cruzadas entre todas as tesouras = Cruzes de
SANTO ANDRÉ
• apoio das terças: nos nós das tesouras

Tesouras
• ponto de interseção dos eixos da empena e da linha da
tesoura: no máximo a 5cm da face do apoio da tesoura
Obs: para afastamentos maiores que 5cm: reforço (tala de
madeira, braçadeira metálica)
Suplemento de viga de madeira colocado sob a linha para evitar flexão da mesma

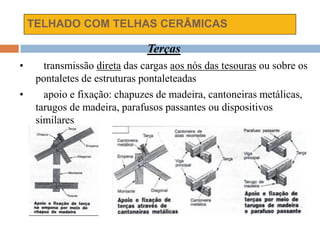

Terças
• transmissão direta das cargas aos nós das tesouras ou sobre os
pontaletes de estruturas pontaleteadas
• apoio e fixação: chapuzes de madeira, cantoneiras metálicas,
tarugos de madeira, parafusos passantes ou dispositivos
similares

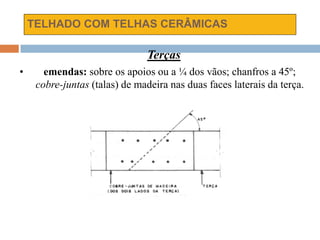

Terças
• emendas: sobre os apoios ou a ¼ dos vãos; chanfros a 45º;
cobre-juntas (talas) de madeira nas duas faces laterais da terça.

Caibros
• espaçamento máximo = 50cm
• fixação às terças por meio de pregos
Obs: Os pregos devem penetrar, no mínimo, metade do
seu comprimento nas terças.

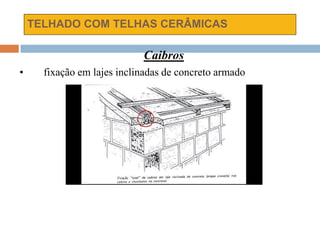

Caibros
• fixação em lajes inclinadas de concreto armado

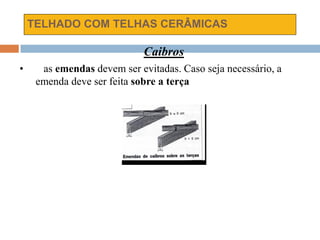

Caibros
• as emendas devem ser evitadas. Caso seja necessário, a
emenda deve ser feita sobre a terça

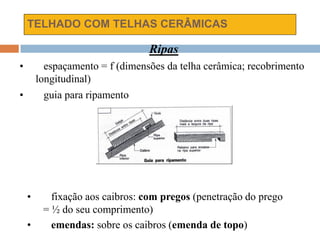

Ripas
• espaçamento = f (dimensões da telha cerâmica; recobrimento
longitudinal)
• guia para ripamento
• fixação aos caibros: com pregos (penetração do prego
= ½ do seu comprimento)
• emendas: sobre os caibros (emenda de topo)

Ripas

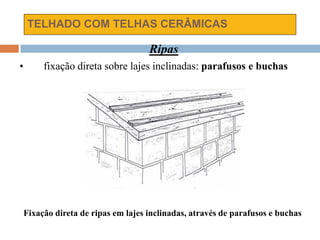

• fixação direta sobre lajes inclinadas: parafusos e buchas
Fixação direta de ripas em lajes inclinadas, através de parafusos e buchas

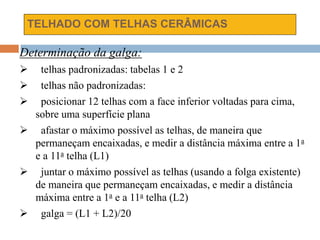

Determinação da galga:
 telhas padronizadas: tabelas 1 e 2
 telhas não padronizadas:
 posicionar 12 telhas com a face inferior voltadas para cima,
sobre uma superfície plana
 afastar o máximo possível as telhas, de maneira que
permaneçam encaixadas, e medir a distância máxima entre a 1a
e a 11a telha (L1)
 juntar o máximo possível as telhas (usando a folga existente)
de maneira que permaneçam encaixadas, e medir a distância
máxima entre a 1a e a 11a telha (L2)
 galga = (L1 + L2)/20

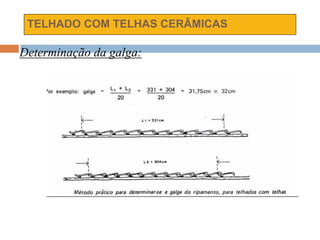

Determinação da galga:

Ligações entre as peças de madeira
• operações de corte e furação com ferramentas apropriadas
para encaixe perfeito
• ausência de defeitos na madeira na região de ligação (nós,
rachaduras, etc.)
• ligações com pregos:
 fixação de três peças de madeira conjuntamente: os pregos
devem atravessar pelo menos 2 delas
Pregação conjunta
de três peças
justapostas

• ligações com pregos:
 ligações sujeitas a esforços de tração: cobre-juntas
Aplicação de pregos em
ligações sujeitas a esforços de
tração
 em tesouras: no mínimo 4 pregos em cada peça a ser
ligada

• ligações por entalhes (sambladuras):
 geralmente usadas nas ligações das peças de tesouras
 nas juntas extremas (ligação da empena(= banzo superior) com a
linha (= banzo inferior)) e nas juntas centrais (ligação das empenas
com o pendural) das tesouras, recomenda-se reforço com estribos,
braçadeiras ou cobre-juntas

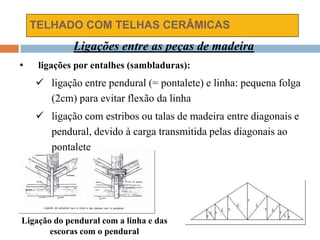

• ligações por entalhes (sambladuras):
 ligação entre pendural (= pontalete) e linha: pequena folga
(2cm) para evitar flexão da linha
 ligação com estribos ou talas de madeira entre diagonais e
pendural, devido à carga transmitida pelas diagonais ao
pontalete
Ligação do pendural com a linha e das
escoras com o pendural

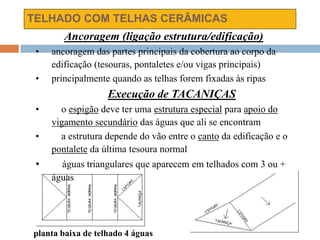

Ancoragem (ligação estrutura/edificação)
• ancoragem das partes principais da cobertura ao corpo da
edificação (tesouras, pontaletes e/ou vigas principais)
• principalmente quando as telhas forem fixadas às ripas
Execução de TACANIÇAS
• o espigão deve ter uma estrutura especial para apoio do
vigamento secundário das águas que ali se encontram
• a estrutura depende do vão entre o canto da edificação e o
pontalete da última tesoura normal
• águas triangulares que aparecem em telhados com 3 ou +
águas
planta baixa de telhado 4 águas

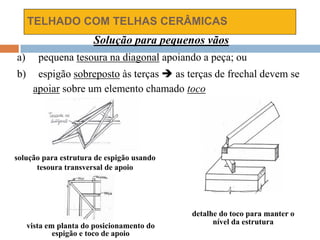

Solução para pequenos vãos
a) pequena tesoura na diagonal apoiando a peça; ou
b) espigão sobreposto às terças  as terças de frechal devem se
apoiar sobre um elemento chamado toco
solução para estrutura de espigão usando
tesoura transversal de apoio
vista em planta do posicionamento do
espigão e toco de apoio
detalhe do toco para manter o
nível da estrutura

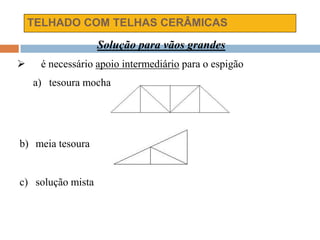

Solução para vãos grandes
 é necessário apoio intermediário para o espigão
a) tesoura mocha
b) meia tesoura
c) solução mista

Posição do espigão
• vigamento secundário com caibros  o nível da face
superior da peça com função de espigão deve coincidir
com o nível das faces superiores dos caibros sobre as
tesouras normais
• vigamento secundário sem caibros (telhas de
fibrocimento, metálicas, plásticas. Apoio direto sobre
terças)  o nível de referência é o topo das terças

MATERIAIS
Madeiras
Não empregar madeiras que:
 sofreram esmagamentos ou outros danos que possam
comprometer a segurança da estrutura
 apresentem alto teor de umidade (madeiras verdes)
 apresentem defeitos (nós soltos que abranjam grande parte
da seção transversal, fendas exageradas, arqueamento
acentuado, etc.)
 não se adaptam perfeitamente nas ligações
 apresentem sinais de deterioração (fungos ou insetos)

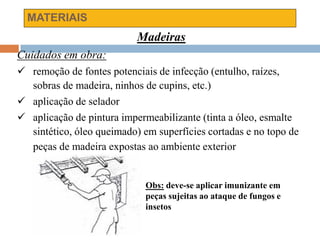

MATERIAIS
Madeiras
Cuidados em obra:
 remoção de fontes potenciais de infecção (entulho, raízes,
sobras de madeira, ninhos de cupins, etc.)
 aplicação de selador
 aplicação de pintura impermeabilizante (tinta a óleo, esmalte
sintético, óleo queimado) em superfícies cortadas e no topo de
peças de madeira expostas ao ambiente exterior
Obs: deve-se aplicar imunizante em
peças sujeitas ao ataque de fungos e
insetos

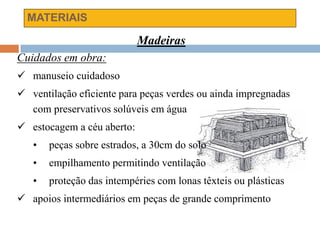

MATERIAIS
Madeiras
Cuidados em obra:
 manuseio cuidadoso
 ventilação eficiente para peças verdes ou ainda impregnadas
com preservativos solúveis em água
 estocagem a céu aberto:
• peças sobre estrados, a 30cm do solo
• empilhamento permitindo ventilação
• proteção das intempéries com lonas têxteis ou plásticas
 apoios intermediários em peças de grande comprimento

MATERIAIS

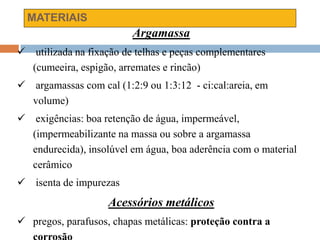

Argamassa
 utilizada na fixação de telhas e peças complementares
(cumeeira, espigão, arremates e rincão)
 argamassas com cal (1:2:9 ou 1:3:12 - ci:cal:areia, em
volume)
 exigências: boa retenção de água, impermeável,
(impermeabilizante na massa ou sobre a argamassa
endurecida), insolúvel em água, boa aderência com o material
cerâmico
 isenta de impurezas
Acessórios metálicos
 pregos, parafusos, chapas metálicas: proteção contra a

MATERIAIS

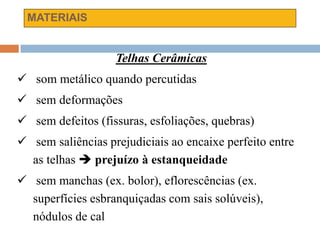

Telhas Cerâmicas
 som metálico quando percutidas
 sem deformações
 sem defeitos (fissuras, esfoliações, quebras)
 sem saliências prejudiciais ao encaixe perfeito entre
as telhas  prejuízo à estanqueidade
 sem manchas (ex. bolor), eflorescências (ex.
superfícies esbranquiçadas com sais solúveis),
nódulos de cal

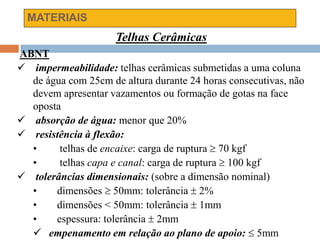

MATERIAIS
Telhas Cerâmicas
ABNT
 impermeabilidade: telhas cerâmicas submetidas a uma coluna
de água com 25cm de altura durante 24 horas consecutivas, não
devem apresentar vazamentos ou formação de gotas na face
oposta
 absorção de água: menor que 20%
 resistência à flexão:
• telhas de encaixe: carga de ruptura  70 kgf
• telhas capa e canal: carga de ruptura  100 kgf
 tolerâncias dimensionais: (sobre a dimensão nominal)
• dimensões  50mm: tolerância  2%
• dimensões < 50mm: tolerância  1mm
• espessura: tolerância  2mm
 empenamento em relação ao plano de apoio:  5mm

MATERIAIS
Telhas Cerâmicas

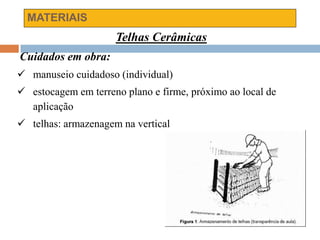

Cuidados em obra:
 manuseio cuidadoso (individual)
 estocagem em terreno plano e firme, próximo ao local de
aplicação
 telhas: armazenagem na vertical

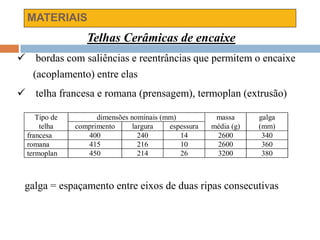

MATERIAIS
Tipo de dimensões nominais (mm) massa galga
telha comprimento largura espessura média (g) (mm)
francesa 400 240 14 2600 340
romana 415 216 10 2600 360
termoplan 450 214 26 3200 380

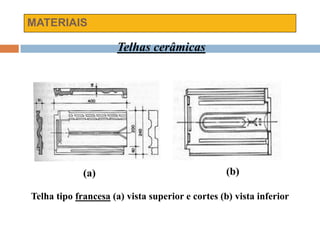

Telhas Cerâmicas de encaixe
 bordas com saliências e reentrâncias que permitem o encaixe
(acoplamento) entre elas
 telha francesa e romana (prensagem), termoplan (extrusão)
galga = espaçamento entre eixos de duas ripas consecutivas

MATERIAIS
Tipo de comprimen largura (mm) altura (mm) espessu- massa galga
telha to (mm) maior menor maior meno
r
ra (mm) média (g) (mm)

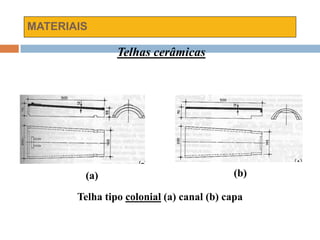

Colonial 460 180 140 75 55 13 2250 400

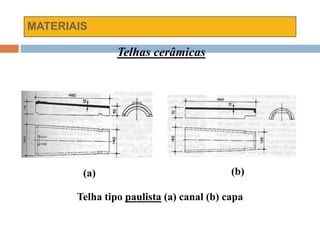

Paulista capa 460 160 120 70 70 13 2000 400
canal 180 140 70 55 2150

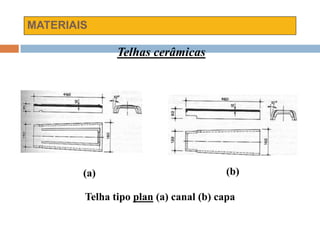

Plan capa 460 160 120 60 60 13 2290 400
canal 180 140 45 45 2280
Telhas cerâmicas de capa e canal
 formato de meia-cana, fabricadas por prensagem
 peças côncavas (canais) apoiadas sobre as ripas
 peças convexas (capas) apoiadas sobre as côncavas
 ressaltos e reentrâncias: apoio nas ripas; acoplamento entre
capas e canais
 telhas coloniais, paulista, plan

MATERIAIS
Telhas cerâmicas
Telha tipo francesa (a) vista superior e cortes (b) vista inferior
(a) (b)

MATERIAIS
Telhas cerâmicas
Telha tipo paulista (a) canal (b) capa
(a) (b)

MATERIAIS
Telhas cerâmicas
Telha tipo plan (a) canal (b) capa
(a) (b)

MATERIAIS
Telhas cerâmicas
Telha tipo colonial (a) canal (b) capa
(a) (b)

MATERIAIS

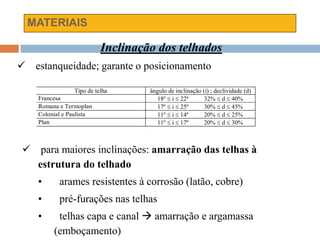

Tipo de telha ângulo de inclinação (i) ; declividade (d)
Francesa 18º  i  22º 32%  d  40%
Romana e Termoplan 17º  i  25º 30%  d  45%
Colonial e Paulista 11º  i  14º 20%  d  25%
Plan 11º  i  17º 20%  d  30%
Inclinação dos telhados
 estanqueidade; garante o posicionamento
 para maiores inclinações: amarração das telhas à
estrutura do telhado
• arames resistentes à corrosão (latão, cobre)
• pré-furações nas telhas
• telhas capa e canal  amarração e argamassa
(emboçamento)

MATERIAIS

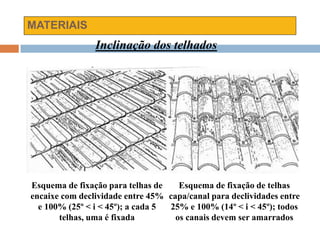

Esquema de fixação para telhas de
encaixe com declividade entre 45%
e 100% (25º < i < 45º); a cada 5
telhas, uma é fixada
Esquema de fixação de telhas
capa/canal para declividades entre
25% e 100% (14º < i < 45º); todos
os canais devem ser amarrados

MATERIAIS

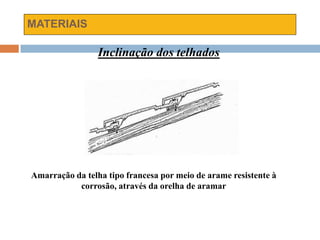

Amarração da telha tipo francesa por meio de arame resistente à
corrosão, através da orelha de aramar

ENTELHAMENTO
 se forem utilizadas telhas com dimensões padronizadas:
 perfeito encaixe entre as telhas;
 facilidade de colocação;
 garantia à estanqueidade do telhado
 quebra: 5%
 as faces superiores das ripas devem pertencer a um
mesmo plano
Colocação das telhas
 colocação por fiadas, do beiral para a cumeeira (por
causa da superposição)
 telhas de encaixe: esquerda para direita ou vice-versa

ENTELHAMENTO

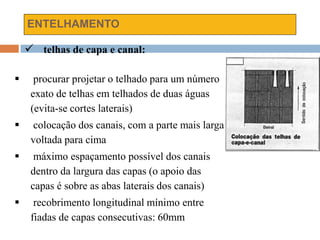

 telhas de capa e canal:
 procurar projetar o telhado para um número
exato de telhas em telhados de duas águas
(evita-se cortes laterais)
 colocação dos canais, com a parte mais larga
voltada para cima
 máximo espaçamento possível dos canais
dentro da largura das capas (o apoio das
capas é sobre as abas laterais dos canais)
 recobrimento longitudinal mínimo entre
fiadas de capas consecutivas: 60mm

ENTELHAMENTO
 telhas de capa e canal:
 máximo espaçamento possível dos canais dentro da
largura das capas (o apoio das capas é sobre as abas
laterais dos canais)
 recobrimento longitudinal mínimo entre fiadas de
capas consecutivas: 60mm
 colocação das capas sobre os canais, com a parte
mais larga voltada para baixo (posição oposta aos
canais
 procurar projetar o telhado para um número exato de telhas em
telhados de duas águas (evita-se cortes laterais)
 colocação dos canais, com a parte mais larga voltada para cima
 posicionamento das capas das fiadas superiores sobre as capas das
fiadas inferiores (recobrimento = 60mm)

ENTELHAMENTO
 cuidados ao pisar as telhas
 não executar o serviço em dias de chuva ou vento forte
(segurança)
 colocação das telhas simultaneamente em todas as águas do
telhado (distribuição uniforme do peso)

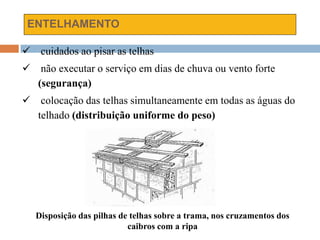

Disposição das pilhas de telhas sobre a trama, nos cruzamentos dos
caibros com a ripa

ENTELHAMENTO

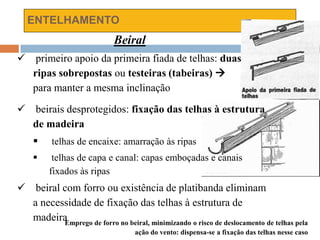

Beiral
 primeiro apoio da primeira fiada de telhas: duas
ripas sobrepostas ou testeiras (tabeiras) 
para manter a mesma inclinação
 beirais desprotegidos: fixação das telhas à estrutura
de madeira
 telhas de encaixe: amarração às ripas
 telhas de capa e canal: capas emboçadas e canais
fixados às ripas
 beiral com forro ou existência de platibanda eliminam
a necessidade de fixação das telhas à estrutura de
madeiraEmprego de forro no beiral, minimizando o risco de deslocamento de telhas pela
ação do vento: dispensa-se a fixação das telhas nesse caso

ENTELHAMENTO


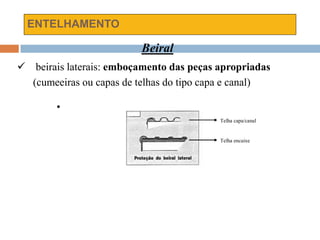

Telha capa/canal
Telha encaixe
Beiral
 beirais laterais: emboçamento das peças apropriadas
(cumeeiras ou capas de telhas do tipo capa e canal)

ENTELHAMENTO

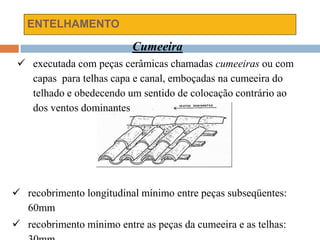

Cumeeira
 executada com peças cerâmicas chamadas cumeeiras ou com
capas para telhas capa e canal, emboçadas na cumeeira do
telhado e obedecendo um sentido de colocação contrário ao
dos ventos dominantes
 recobrimento longitudinal mínimo entre peças subseqüentes:
60mm
 recobrimento mínimo entre as peças da cumeeira e as telhas:

ENTELHAMENTO

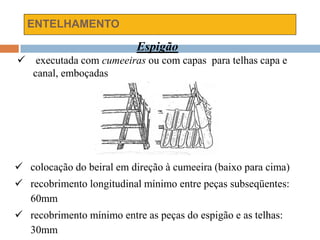

Espigão
 executada com cumeeiras ou com capas para telhas capa e
canal, emboçadas
 colocação do beiral em direção à cumeeira (baixo para cima)
 recobrimento longitudinal mínimo entre peças subseqüentes:
60mm
 recobrimento mínimo entre as peças do espigão e as telhas:
30mm

ENTELHAMENTO

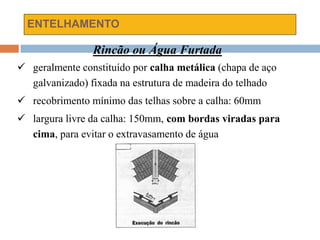

Rincão ou Água Furtada
 geralmente constituído por calha metálica (chapa de aço
galvanizado) fixada na estrutura de madeira do telhado
 recobrimento mínimo das telhas sobre a calha: 60mm
 largura livre da calha: 150mm, com bordas viradas para
cima, para evitar o extravasamento de água

ENTELHAMENTO

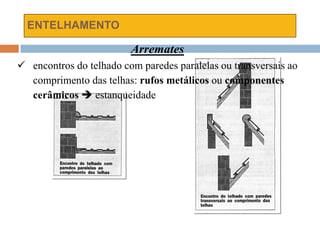

Arremates
 encontros do telhado com paredes paralelas ou transversais ao
comprimento das telhas: rufos metálicos ou componentes
cerâmicos  estanqueidade

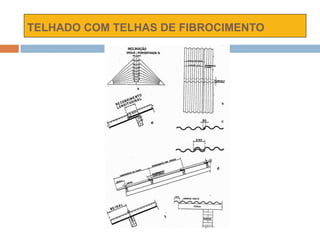

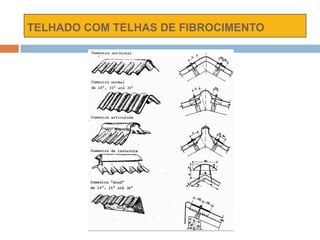

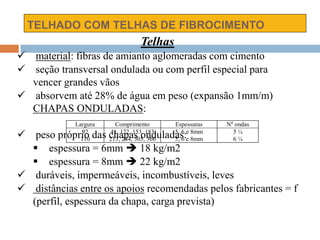

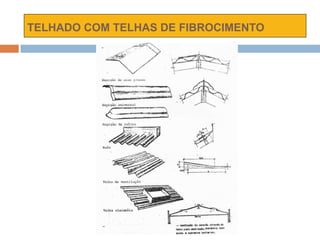

TELHADO COM TELHAS DE FIBROCIMENTO
Largura Comprimento Espessuras No
ondas
92
110
41, 122, 153, 183
213, 244, 305, 366
5, 6 e 8mm
5, 6 e 8mm
5 ¼
6 ¼
Telhas
 material: fibras de amianto aglomeradas com cimento
 seção transversal ondulada ou com perfil especial para
vencer grandes vãos
 absorvem até 28% de água em peso (expansão 1mm/m)
CHAPAS ONDULADAS:
 peso próprio das chapas onduladas:
 espessura = 6mm  18 kg/m2
 espessura = 8mm  22 kg/m2
 duráveis, impermeáveis, incombustíveis, leves
 distâncias entre os apoios recomendadas pelos fabricantes = f
(perfil, espessura da chapa, carga prevista)

Entelhamento
 faixas: seqüência de telhas na direção paralela à da água ()
 fiada: seqüência de telhas na direção paralela ao beiral (
)
 no telhas = f (área de projeção do telhado; inclinação)
 recobrimento lateral: ¼ de onda ou 1 ¼ de onda
 recobrimento longitudinal:
 colocação das telhas: sentido contrário ao dos ventos
dominantes, do beiral para a cobertura
 imín = 15º (recomendado)

Entelhamento
 peças complementares: cumeeira universal, espigão
universal, água furtada, chapa de ventilação, chapa com
tubo para ventilação
 apoio das chapas sobre as terças: mínimo 50mm (largura mín.
da terça)
 fixação: ganchos chatos especiais ou parafusos

DRENAGEM DE ÁGUAS PLUVIAIS
 projeto: NBR 10844 - “Instalações Prediais de Águas
Pluviais” - dimensionamento e especificação de materiais e
componentes
EM TERRAÇOS
 cria-se o mesmo sistema de um telhado (divisão em águas):
caimento para caixas de coleta
completa-se o sistema com condutores horizontais e
condutores verticais (tubos de queda)

EM TELHADOS
2 soluções:
1) CALHAS
  mín = 100 mm
 recebem a água no beiral ou platibanda, e são ligadas a tubos
de queda que levam a água ao solo
 instalação de caixas no solo (areia ou caixa
impermeabilizada)
Cuidado com fundações!
2) BEIRAL LIVRE
deve-se fazer um dreno na superfície do solo

Calhas e tubos de queda (mín = 70 mm)

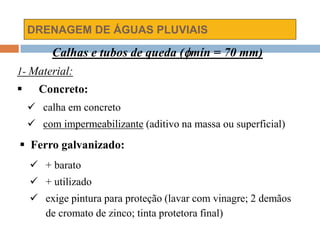

1- Material:
 Concreto:
 calha em concreto
 com impermeabilizante (aditivo na massa ou superficial)
 Ferro galvanizado:
 + barato
 + utilizado
 exige pintura para proteção (lavar com vinagre; 2 demãos
de cromato de zinco; tinta protetora final)

no
Espessura (mm) Peso (kg/m2
)
28
26
24
22
20
0,35
0,45
0,55
0,71
0,90
3,81
4,01
5,65
6,87
8,08
1- Material:
 Ferro galvanizado:
 características de chapas encontradas no mercado:

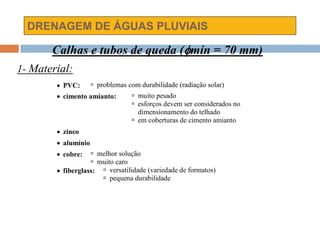

 PVC:  problemas com durabilidade (radiação solar)
 cimento amianto:  muito pesado
 esforços devem ser considerados no
dimensionamento do telhado
 em coberturas de cimento amianto
 zinco
 alumínio
 cobre:  melhor solução
 muito caro
 fiberglass:  versatilidade (variedade de formatos)
 pequena durabilidade
1- Material:

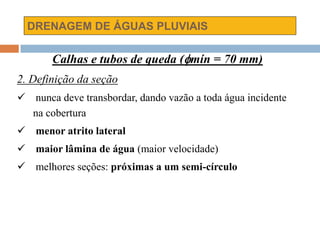

2. Definição da seção
 nunca deve transbordar, dando vazão a toda água incidente
na cobertura
 menor atrito lateral
 maior lâmina de água (maior velocidade)
 melhores seções: próximas a um semi-círculo

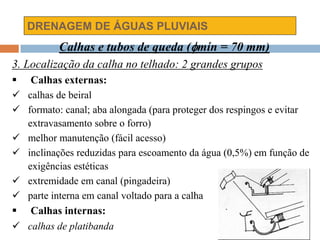

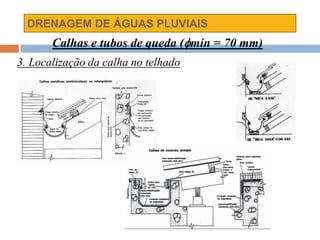

3. Localização da calha no telhado: 2 grandes grupos
 Calhas externas:
 calhas de beiral
 formato: canal; aba alongada (para proteger dos respingos e evitar
extravasamento sobre o forro)
 melhor manutenção (fácil acesso)
 inclinações reduzidas para escoamento da água (0,5%) em função de
exigências estéticas
 extremidade em canal (pingadeira)
 parte interna em canal voltado para a calha
 Calhas internas:
 calhas de platibanda

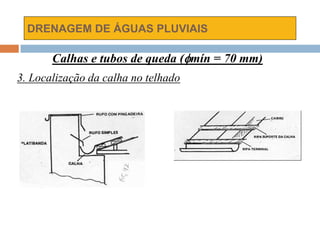

3. Localização da calha no telhado

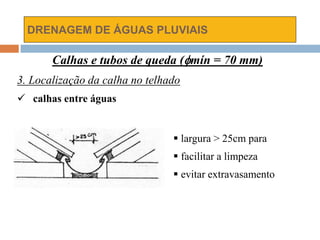

 calhas entre águas
 largura > 25cm para
 facilitar a limpeza
 evitar extravasamento

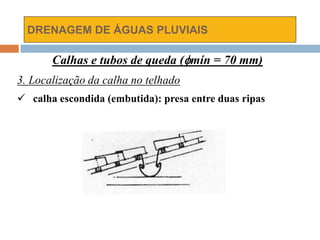

 calha escondida (embutida): presa entre duas ripas

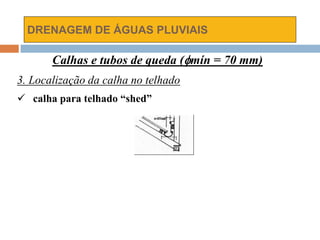

 calha para telhado “shed”

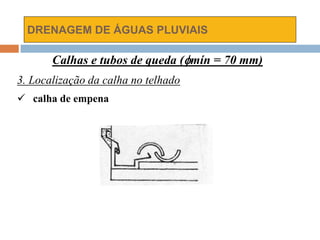

 calha de empena

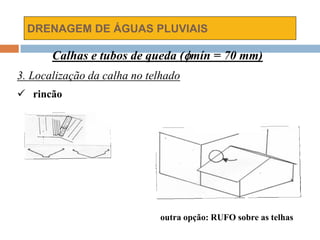

 rincão
outra opção: RUFO sobre as telhas

4. Rufos
 rufo simples
 encaminha a água que corre verticalmente pela
platibanda até a calha (extremidade embutida na
platibanda)
 rufo com pingadeiras
 em terminais de paredes
 extremidades: canal e tipo rufo simples

5. Tubos de queda
 mesmo material das calhas
 seção circular (mais comuns); seção quadrada ou retangular
Localização:
 externo: preso à parede, exposto
 interno:
- dentro de um pilar
- geralmente em fofo, plástico ou pré-moldado
- manutenção praticamente impossível
 escondido:
- não faz parte do corpo da edificação
- fechado com alvenaria (sem função estrutural)
- maior facilidade de manutenção que os internos

Coberturas completo

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Coberturas completo

Coberturas completo
