1. Unidade I – Em trânsitoUnidade I – Em trânsito
Tema: As forças e a rotação dos corpos
CIÊNCIAS FÍSICO-QUÍMICAS
9ºANO

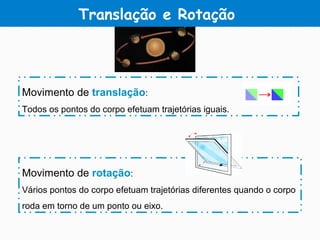

2. Translação e Rotação
Movimento de translação:
Todos os pontos do corpo efetuam trajetórias iguais.
Movimento de rotação:
Vários pontos do corpo efetuam trajetórias diferentes quando o corpo
roda em torno de um ponto ou eixo.

3. Efeito de rotação das forças
Os puxadores são colocados perpendicularmente
às portas. Porquê?
Os puxadores estão o mais afastados possível das
dobradiças. Porquê?
Na porta do frigorífico, os itens mais pesados
devem ficar mais perto da dobradiça. Porquê?

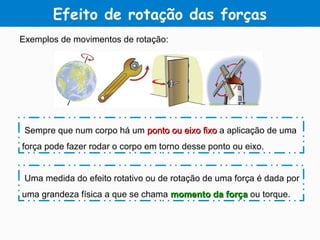

4. Efeito de rotação das forças
Exemplos de movimentos de rotação:
Sempre que num corpo há um ponto ou eixo fixoponto ou eixo fixo a aplicação de uma
força pode fazer rodar o corpo em torno desse ponto ou eixo.
Uma medida do efeito rotativo ou de rotação de uma força é dada por
uma grandeza física a que se chama momento da forçamomento da força ou torque.

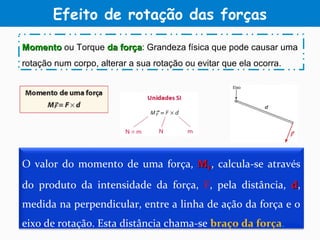

5. Efeito de rotação das forças
MomentoMomento ou Torque da forçada força: Grandeza física que pode causar uma
rotação num corpo, alterar a sua rotação ou evitar que ela ocorra.
O valor do momento de uma força, MMFF, calcula-se através
do produto da intensidade da força, F, pela distância, dd,
medida na perpendicular, entre a linha de ação da força e o
eixo de rotação. Esta distância chama-se braço da força.

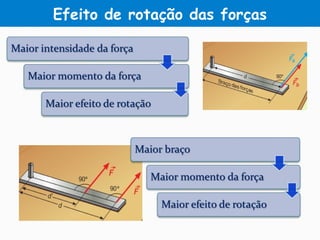

6. Efeito de rotação das forças

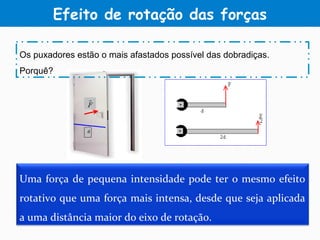

7. Efeito de rotação das forças
Uma força de pequena intensidade pode ter o mesmo efeito
rotativo que uma força mais intensa, desde que seja aplicada
a uma distância maior do eixo de rotação.
Os puxadores estão o mais afastados possível das dobradiças.
Porquê?

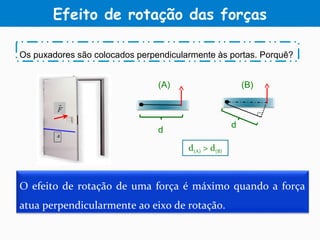

8. Efeito de rotação das forças
O efeito de rotação de uma força é máximo quando a força
atua perpendicularmente ao eixo de rotação.
Os puxadores são colocados perpendicularmente às portas. Porquê?
d(A) > d(B)
d
(A)
d
(B)

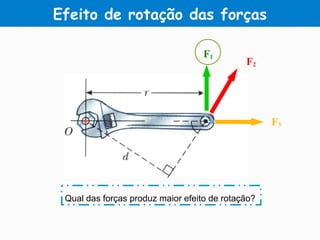

9. Efeito de rotação das forças
Qual das forças produz maior efeito de rotação?
F1
F2
F3

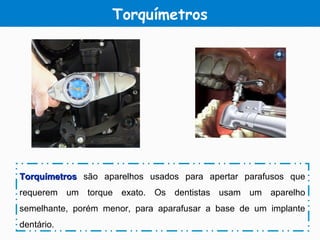

10. Torquímetros
TorquímetrosTorquímetros são aparelhos usados para apertar parafusos que
requerem um torque exato. Os dentistas usam um aparelho
semelhante, porém menor, para aparafusar a base de um implante
dentário.

12. “Dêem-me uma alavancaalavanca e um ponto de
apoio e eu moverei o mundo”.
Arquimedes

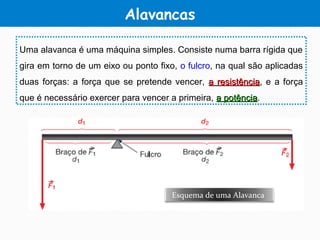

13. Alavancas
Uma alavanca é uma máquina simples. Consiste numa barra rígida que
gira em torno de um eixo ou ponto fixo, o fulcro, na qual são aplicadas
duas forças: a força que se pretende vencer, a resistênciaa resistência, e a força
que é necessário exercer para vencer a primeira, a potênciaa potência.
Esquema de uma Alavanca

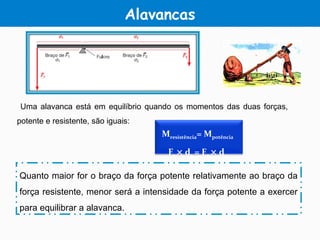

14. Alavancas
Uma alavanca está em equilíbrio quando os momentos das duas forças,
potente e resistente, são iguais:
Quanto maior for o braço da força potente relativamente ao braço da
força resistente, menor será a intensidade da força potente a exercer
para equilibrar a alavanca.
Mresistência= Mpotência
F1 × d1 = F2 × d2

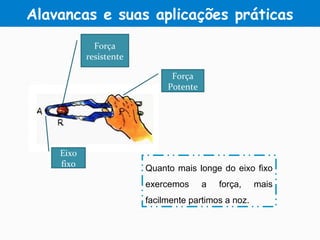

15. Eixo
fixo
Força
resistente
Força
Potente
Quanto mais longe do eixo fixo
exercemos a força, mais
facilmente partimos a noz.
Alavancas e suas aplicações práticas

16. A extremidade do remo que seguramos deve estar mais próxima
ou mais afastada do eixo fixo?
O remo é usado para movimentar o barco.
Onde está localizado o ponto de apoio da alavanca?
Alavancas e suas aplicações práticas

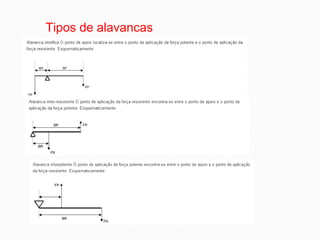

17. Tipos de alavancas

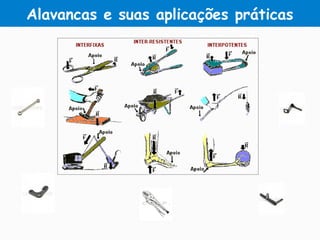

18. Alavancas e suas aplicações práticas

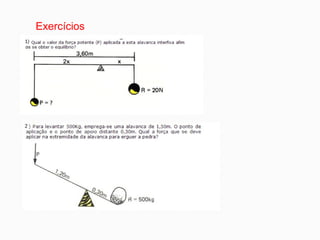

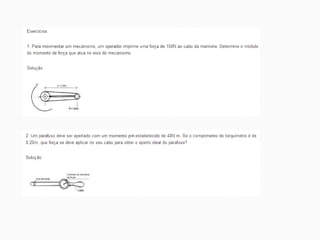

19. Exercícios

21. FIM
