O documento explora o conceito de estática, focando no equilíbrio de corpos e na ação de forças, abordando as diferenças entre equilíbrio estático e dinâmico. Introduz conceitos como momento de força (torque) e alavancas, destacando métodos para resolver exercícios relacionados ao equilíbrio. Também discute a estabilidade dos corpos e suas aplicações práticas, como na utilização de alavancas.

1. Estática
19/07/2023
Prof.
Wendell
Julião

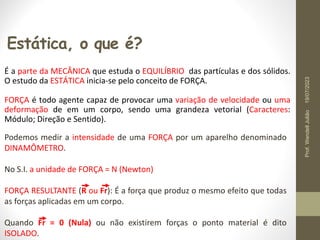

2. Estática, o que é?
É a parte da MECÂNICA que estuda o EQUILÍBRIO das partículas e dos sólidos.
O estudo da ESTÁTICA inicia-se pelo conceito de FORÇA.
FORÇA é todo agente capaz de provocar uma variação de velocidade ou uma
deformação de em um corpo, sendo uma grandeza vetorial (Caracteres:
Módulo; Direção e Sentido).
Podemos medir a intensidade de uma FORÇA por um aparelho denominado
DINAMÔMETRO.
No S.I. a unidade de FORÇA = N (Newton)
FORÇA RESULTANTE (R ou Fr): É a força que produz o mesmo efeito que todas
as forças aplicadas em um corpo.
Quando Fr = 0 (Nula) ou não existirem forças o ponto material é dito
ISOLADO.
19/07/2023
Prof.
Wendell
Julião

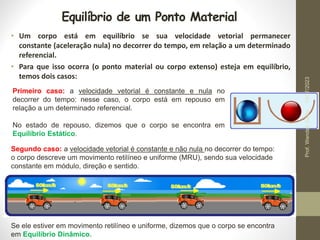

3. Equilíbrio de um Ponto Material
• Um corpo está em equilíbrio se sua velocidade vetorial permanecer
constante (aceleração nula) no decorrer do tempo, em relação a um determinado
referencial.
• Para que isso ocorra (o ponto material ou corpo extenso) esteja em equilíbrio,
temos dois casos:
Primeiro caso: a velocidade vetorial é constante e nula no
decorrer do tempo: nesse caso, o corpo está em repouso em
relação a um determinado referencial.
No estado de repouso, dizemos que o corpo se encontra em
Equilíbrio Estático.
Segundo caso: a velocidade vetorial é constante e não nula no decorrer do tempo:
o corpo descreve um movimento retilíneo e uniforme (MRU), sendo sua velocidade
constante em módulo, direção e sentido.
Se ele estiver em movimento retilíneo e uniforme, dizemos que o corpo se encontra
em Equilíbrio Dinâmico.
19/07/2023
Prof.
Wendell
Julião

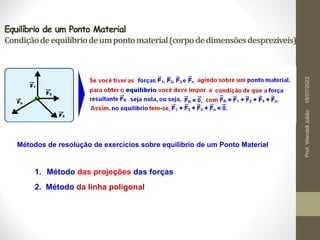

4. Equilíbrio de um Ponto Material
Condiçãodeequilíbriodeumpontomaterial(corpodedimensõesdesprezíveis)
Métodos de resolução de exercícios sobre equilíbrio de um Ponto Material
1. Método das projeções das forças
2. Método da linha poligonal
19/07/2023
Prof.
Wendell
Julião

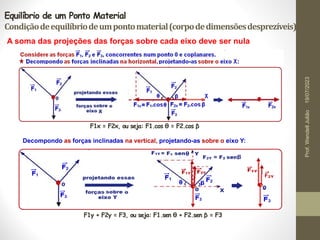

5. A soma das projeções das forças sobre cada eixo deve ser nula
F1x = F2x, ou seja: F1.cos θ = F2.cos β
Equilíbrio de um Ponto Material
Condiçãodeequilíbriodeumpontomaterial(corpodedimensõesdesprezíveis)
Decompondo as forças inclinadas na vertical, projetando-as sobre o eixo Y:
F1y + F2y = F3, ou seja: F1.sen θ + F2.sen β = F3
19/07/2023
Prof.
Wendell
Julião

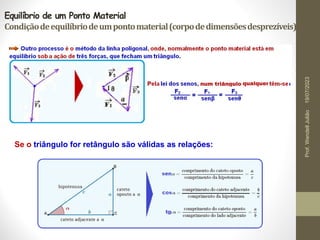

6. Equilíbrio de um Ponto Material
Condiçãodeequilíbriodeumpontomaterial(corpodedimensõesdesprezíveis)
Se o triângulo for retângulo são válidas as relações:
19/07/2023
Prof.
Wendell
Julião

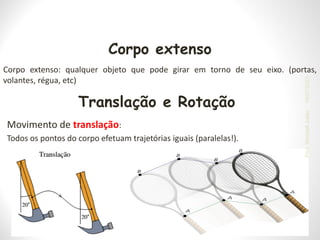

7. Corpo extenso
Corpo extenso: qualquer objeto que pode girar em torno de seu eixo. (portas,
volantes, régua, etc)
Translação e Rotação
Movimento de translação:
Todos os pontos do corpo efetuam trajetórias iguais (paralelas!).
19/07/2023
Prof.
Wendell
Julião

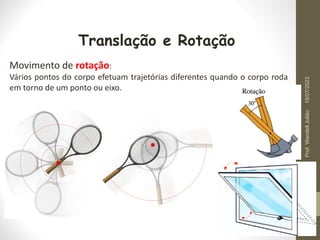

8. Translação e Rotação
Movimento de rotação:
Vários pontos do corpo efetuam trajetórias diferentes quando o corpo roda
em torno de um ponto ou eixo.
19/07/2023
Prof.
Wendell
Julião

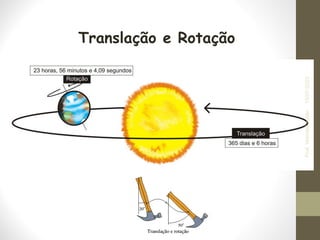

9. Translação e Rotação
19/07/2023
Prof.
Wendell
Julião

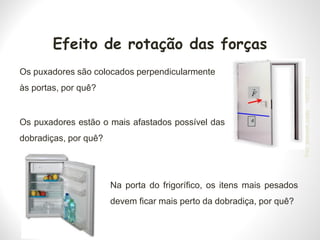

10. Efeito de rotação das forças
Os puxadores são colocados perpendicularmente
às portas, por quê?
Os puxadores estão o mais afastados possível das
dobradiças, por quê?
Na porta do frigorífico, os itens mais pesados
devem ficar mais perto da dobradiça, por quê?
19/07/2023
Prof.
Wendell
Julião

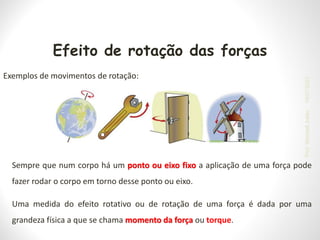

11. Efeito de rotação das forças
Exemplos de movimentos de rotação:
Sempre que num corpo há um ponto ou eixo fixo a aplicação de uma força pode
fazer rodar o corpo em torno desse ponto ou eixo.
Uma medida do efeito rotativo ou de rotação de uma força é dada por uma
grandeza física a que se chama momento da força ou torque.
19/07/2023
Prof.
Wendell
Julião

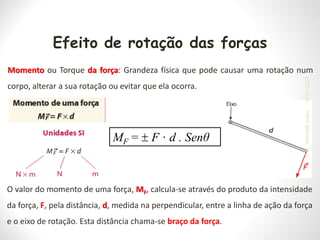

12. Efeito de rotação das forças
Momento ou Torque da força: Grandeza física que pode causar uma rotação num
corpo, alterar a sua rotação ou evitar que ela ocorra.
O valor do momento de uma força, MF, calcula-se através do produto da intensidade
da força, F, pela distância, d, medida na perpendicular, entre a linha de ação da força
e o eixo de rotação. Esta distância chama-se braço da força.
MF =  F · d . Senθ
19/07/2023
Prof.
Wendell
Julião

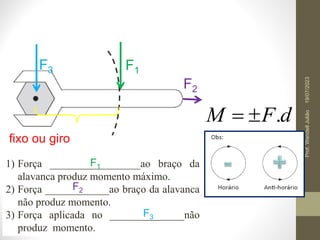

13. F3 F1
F2
fixo ou giro
.
M F d
 
1) Força _________________ao braço da
alavanca produz momento máximo.
2) Força ____________ao braço da alavanca
não produz momento.
3) Força aplicada no ______________não
produz momento.
F1
F2
F3
19/07/2023
Prof.
Wendell
Julião

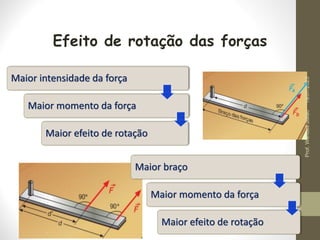

14. Maior intensidade da força
Maior momento da força
Maior efeito de rotação
Maior braço
Maior momento da força
Maior efeito de rotação
Efeito de rotação das forças
19/07/2023
Prof.
Wendell
Julião

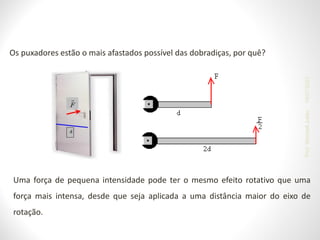

15. Uma força de pequena intensidade pode ter o mesmo efeito rotativo que uma
força mais intensa, desde que seja aplicada a uma distância maior do eixo de
rotação.
Os puxadores estão o mais afastados possível das dobradiças, por quê?
19/07/2023
Prof.
Wendell
Julião

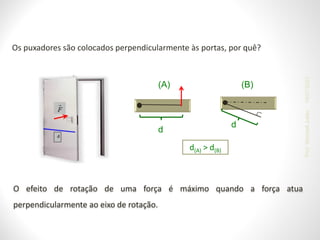

16. O efeito de rotação de uma força é máximo quando a força atua
perpendicularmente ao eixo de rotação.
Os puxadores são colocados perpendicularmente às portas, por quê?
d(A) > d(B)
d
(A)
d
(B)
19/07/2023
Prof.
Wendell
Julião

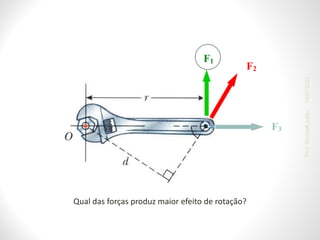

17. Qual das forças produz maior efeito de rotação?
F1
F2
F3
19/07/2023
Prof.
Wendell
Julião

18. Torquímetros
Torquímetros são aparelhos usados para apertar parafusos que requerem um
torque exato. Os dentistas usam um aparelho semelhante, porém menor, para
aparafusar a base de um implante dentário.
19/07/2023
Prof.
Wendell
Julião

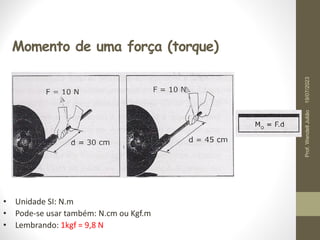

19. Momento de uma força (torque)
• Unidade SI: N.m
• Pode-se usar também: N.cm ou Kgf.m
• Lembrando: 1kgf = 9,8 N
19/07/2023
Prof.
Wendell
Julião

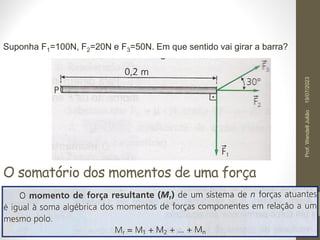

20. O somatório dos momentos de uma força
Suponha F1=100N, F2=20N e F3=50N. Em que sentido vai girar a barra?
19/07/2023
Prof.
Wendell
Julião

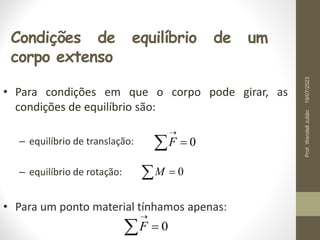

21. Condições de equilíbrio de um
corpo extenso
0



F
• Para condições em que o corpo pode girar, as
condições de equilíbrio são:
– equilíbrio de translação:
– equilíbrio de rotação:
• Para um ponto material tínhamos apenas:
0



F
  0
M
19/07/2023
Prof.
Wendell
Julião

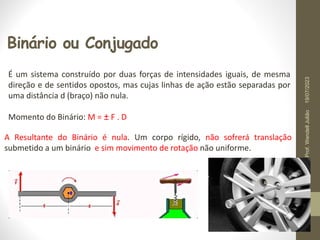

22. Binário ou Conjugado
É um sistema construído por duas forças de intensidades iguais, de mesma
direção e de sentidos opostos, mas cujas linhas de ação estão separadas por
uma distância d (braço) não nula.
Momento do Binário: M = ± F . D
A Resultante do Binário é nula. Um corpo rígido, não sofrerá translação
submetido a um binário e sim movimento de rotação não uniforme.
19/07/2023
Prof.
Wendell
Julião

23. EXERCÍCIO: Ao extrair uma porca que prende a roda de um carro, um homem
aplica forças de intensidade de 4,0 N com as duas mãos numa chave de roda,
mantendo as mãos a 50 cm uma da outra. Determine o momento aplicado
pelo homem.
Solução
Dados: F = 4,0 N e d = 50 cm = 0,50 m
O momento do binário vale:
M = F . d = 4,0 . 0,50  M = + 2,0 N. m
F
-F
(- )
Anti-horário
Horário
19/07/2023
Prof.
Wendell
Julião

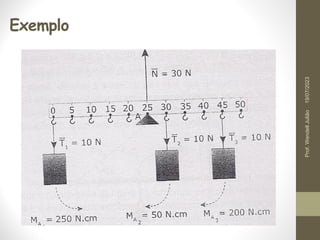

24. Exemplo
19/07/2023
Prof.
Wendell
Julião

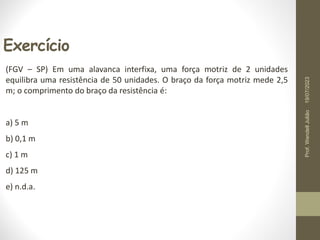

25. Exercício
(FGV – SP) Em uma alavanca interfixa, uma força motriz de 2 unidades
equilibra uma resistência de 50 unidades. O braço da força motriz mede 2,5
m; o comprimento do braço da resistência é:
a) 5 m
b) 0,1 m
c) 1 m
d) 125 m
e) n.d.a.
19/07/2023
Prof.
Wendell
Julião

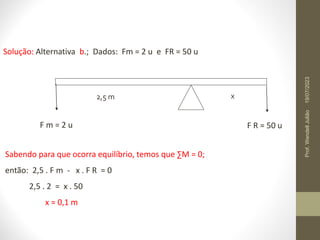

26. Solução: Alternativa b.; Dados: Fm = 2 u e FR = 50 u
F m = 2 u F R = 50 u
2,5 m x
Sabendo para que ocorra equilíbrio, temos que ∑M = 0;
então: 2,5 . F m - x . F R = 0
2,5 . 2 = x . 50
x = 0,1 m
19/07/2023
Prof.
Wendell
Julião

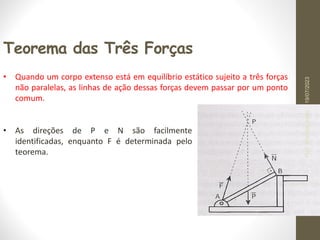

27. Teorema das Três Forças
• Quando um corpo extenso está em equilíbrio estático sujeito a três forças
não paralelas, as linhas de ação dessas forças devem passar por um ponto
comum.
• As direções de P e N são facilmente
identificadas, enquanto F é determinada pelo
teorema.
19/07/2023
Prof.
Wendell
Julião

28. Ponto onde podemos considerar aplicado o peso total do corpo
ou tema.
Centro de gravidade (Ponto onde se aplica a força peso)
19/07/2023
Prof.
Wendell
Julião

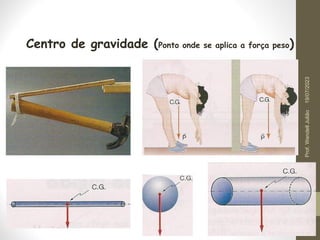

29. Centro de gravidade (Ponto onde se aplica a força peso)
19/07/2023
Prof.
Wendell
Julião

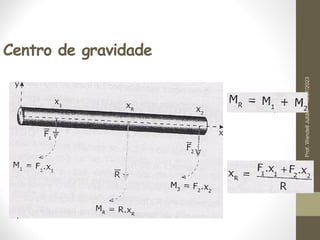

30. Centro de gravidade
19/07/2023
Prof.
Wendell
Julião

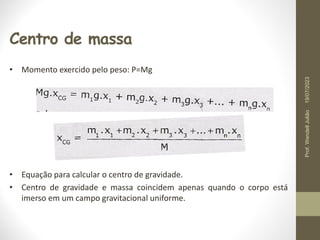

31. Centro de massa
• Momento exercido pelo peso: P=Mg
• Equação para calcular o centro de gravidade.
• Centro de gravidade e massa coincidem apenas quando o corpo está
imerso em um campo gravitacional uniforme.
19/07/2023
Prof.
Wendell
Julião

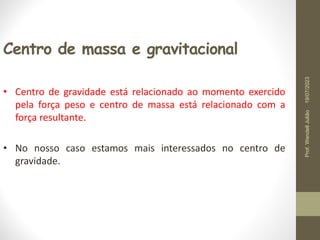

32. Centro de massa e gravitacional
• Centro de gravidade está relacionado ao momento exercido
pela força peso e centro de massa está relacionado com a
força resultante.
• No nosso caso estamos mais interessados no centro de
gravidade.
19/07/2023
Prof.
Wendell
Julião

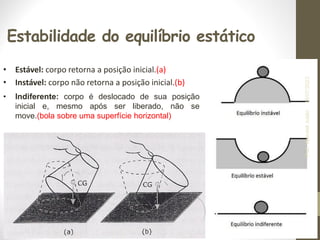

33. Estabilidade do equilíbrio estático
• Estável: corpo retorna a posição inicial.(a)
• Instável: corpo não retorna a posição inicial.(b)
• Indiferente: corpo é deslocado de sua posição
inicial e, mesmo após ser liberado, não se
move.(bola sobre uma superfície horizontal)
19/07/2023
Prof.
Wendell
Julião

34. “Dêem-me uma alavanca e um ponto de apoio e eu
moverei o mundo”.
Arquimedes (287 a.C. – 212 a.C.)
19/07/2023
Prof.
Wendell
Julião

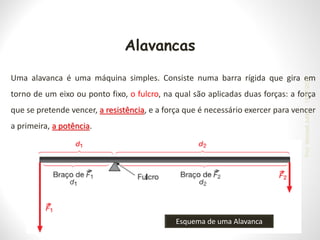

35. Alavancas
Uma alavanca é uma máquina simples. Consiste numa barra rígida que gira em
torno de um eixo ou ponto fixo, o fulcro, na qual são aplicadas duas forças: a força
que se pretende vencer, a resistência, e a força que é necessário exercer para vencer
a primeira, a potência.
Esquema de uma Alavanca
19/07/2023
Prof.
Wendell
Julião

36. Alavancas
Uma alavanca está em equilíbrio quando os momentos das duas forças, potente e
resistente, são iguais:
Quanto maior for o braço da força potente relativamente ao braço da força resistente,
menor será a intensidade da força potente a exercer para equilibrar a alavanca.
Mresistência= Mpotência
F1  d1 = F2  d2
FÍSICA, 1ª Série do Ensino Médio
Estática e Torque
19/07/2023
Prof.
Wendell
Julião

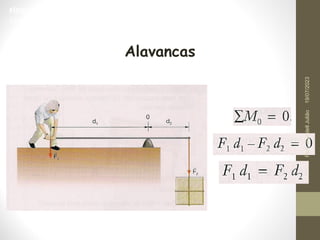

37. Alavancas
FÍSICA, 1ª Série do Ensino Médio
Estática e Torque
19/07/2023
Prof.
Wendell
Julião

38. Eixo
fixo
Força
resistente
Força
Potente
Quanto mais longe do eixo fixo
exercemos a força, mais facilmente
partimos a noz.
Alavancas e suas aplicações práticas
FÍSICA, 1ª Série do Ensino Médio
Estática e Torque
19/07/2023
Prof.
Wendell
Julião

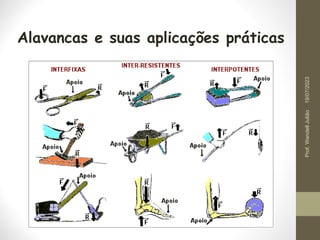

39. A extremidade do remo que seguramos deve estar mais próxima ou mais afastada
do eixo fixo?
O remo é usado para movimentar o barco.
Onde está localizado o ponto de apoio da alavanca?
Alavancas e suas aplicações práticas
19/07/2023
Prof.
Wendell
Julião

40. Tipos de alavancas
Alavanca interfixa: ponto de apoio entre a potência e a resistência.
19/07/2023
Prof.
Wendell
Julião

41. Tipos de alavancas
Alavanca interpotente: força potente entre o apoio e a resistência.
19/07/2023
Prof.
Wendell
Julião

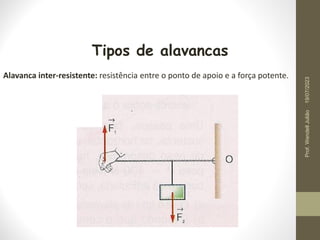

42. Tipos de alavancas
Alavanca inter-resistente: resistência entre o ponto de apoio e a força potente.
19/07/2023
Prof.
Wendell
Julião

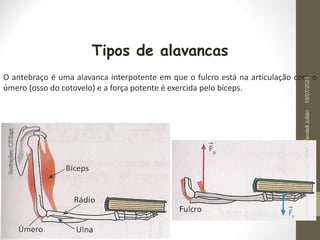

43. Tipos de alavancas
O antebraço é uma alavanca interpotente em que o fulcro está na articulação com o
úmero (osso do cotovelo) e a força potente é exercida pelo bíceps.
19/07/2023
Prof.
Wendell
Julião

44. Alavancas e suas aplicações práticas
19/07/2023
Prof.
Wendell
Julião

45. FIM
FÍSICA, 1ª Série do Ensino Médio
Estática e Torque
19/07/2023
Prof.
Wendell
Julião
