1. A INFLUÊNCIA DA SELEÇÃO DE UMA FERRAMENTA CORRETA NA APLICAÇÃO DE
TORQUE NA INDÚSTRIA AUTOMOTIVA.
Carlos Alberto dos Santos1e Eduardo Pinto1.2
1
Cummins Brasil Ltda.
2
Visteon Sistemas Automotivos Ltda.
E-mails: carlos.santos@cummins.com, epinto@visteon.com
RESUMO
Este trabalho de pesquisa aborda especificamente as ferramentas de parafusamento para
junção de materiais. O setor industrial utiliza diversos tipos de ferramentas nos processos de
fabricação, principalmente na área automotiva, que ao manufaturar um veículo efetua
aproximadamente 3000 apertos. O controle dos parâmetros é fundamental na fixação dos
componentes, considerando que a criticidade das juntas envolve segurança, confiabilidade e
satisfação do usuário. Os parâmetros de aperto em alguns casos mais específicos são definidos
através de experiência prática, utilizando-se equipamentos como parafusadeira, porém a maioria
dos problemas é resolvida através de cálculos matemáticos com equações baseadas em teorias,
que consideram todos os fatores influentes na junção, tais como: o tipo de junta, a especificação
do parafuso e a condição de fixação desejada, são características críticas na determinação da
força de união adequada entre as superfícies, para obter-se o valor de torque adequado.
Considerando-se a importância de controlar os parâmetros de aperto, foi desenvolvido
testes comparativos e analises estatísticas das diferenças entre as principais ferramentas de
aplicação de torque dentro de indústria automotivas.
REVISÃO DA LITERATURA
Força de União ou Força Inicial de Montagem.
É a força que mantêm unidas as partes de uma junta, capaz de anular todas as cargas
externas, conforme mostra a Figura 1 (ATLAS COPCO, 2004).

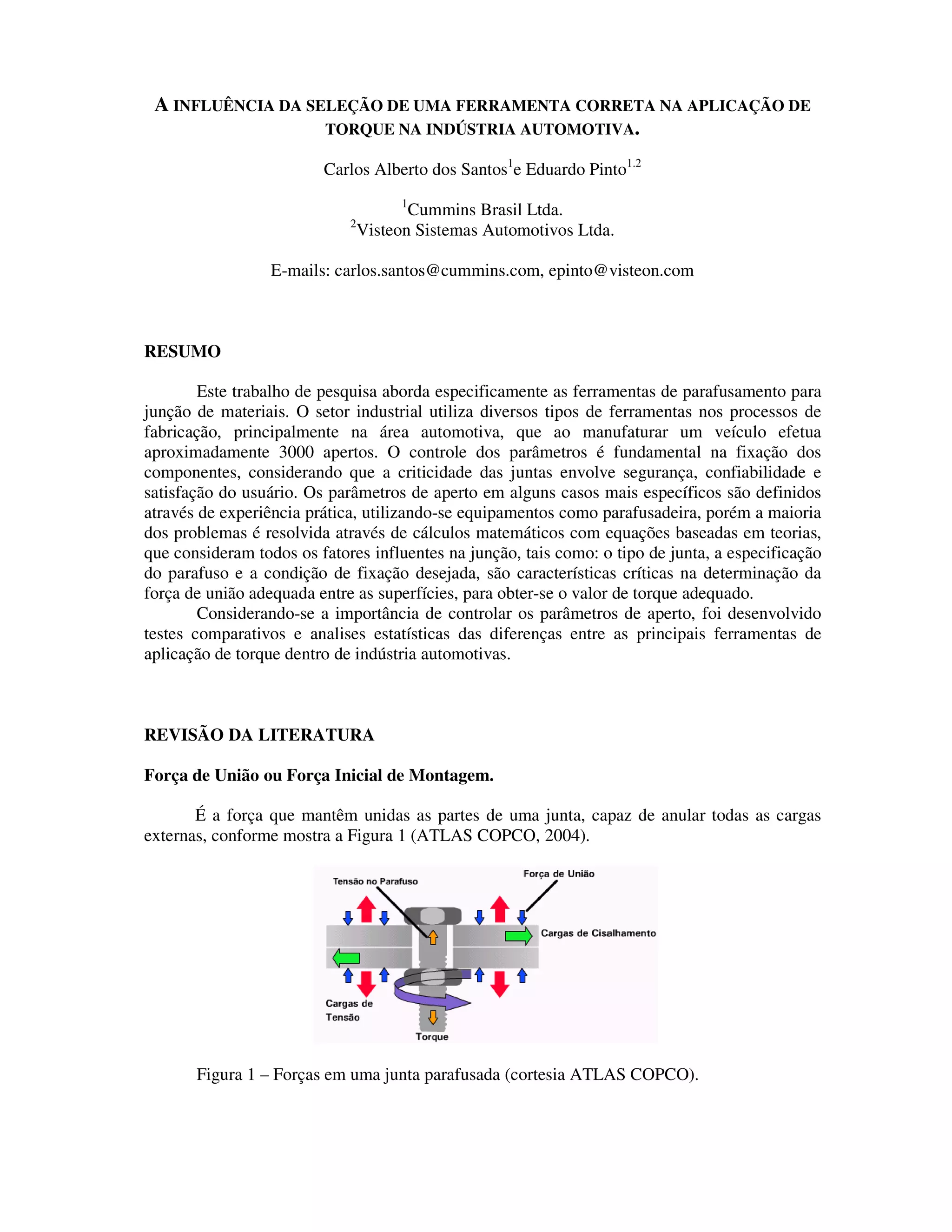

Figura 1 – Forças em uma junta parafusada (cortesia ATLAS COPCO).

2. Na junção de duas ou mais peças existem diversos fatores que são considerados para
cálculo e dimensionamento do correto sistema de fixação através da utilização de parafusos.
(i) O conceito de Força de tração inicial (Fi), extraído do LIVRO ÓRGÃOS DE
MÁQUINAS (RODRIGUES e LUIZ,1984], mostra estes fatores através da utilização da
equação 1:
 Kc 
Fi = CFe  Kp + Kc 
 (1)
 
Onde:
Kp = constante elástica do parafuso;
Kc = constante elástica das partes comprimidas;
C = coeficiente da carga de abertura; varia entre 1,2 e 2;
Fe = carga externa (tração) no parafuso em kg.
As constantes elásticas do parafuso e das partes comprimidas (k) são calculadas
conforme equação 2:
Equação – Constante elástica (k):
AE
k= (2)
L
Onde:
A = área da seção transversal;
E = módulo de elasticidade (módulo de Young) do material;
L = comprimento sendo tracionado ou comprimido
A lei da proporcionalidade ou lei de Hooke é representada pelo diagrama Tensão contra
Deformação, no qual é estabelecida uma função do tipo σ = E . ε, onde E é a constante de
proporcionalidade, conhecida como módulo de elasticidade ou módulo de Young e é uma
característica de cada material.
O conceito de Força de união (Fu) extraído da literatura, pertencente à empresa Atlas
Copco Tools and Assembly Systems, leva em consideração características específicas em uma
junta parafusada, como mostra a equação 3:
M
Fu = (3)
0,16 P + 0,58µGd 2 + 0,5µKDm
Onde:
Fu = Força de união;
M = Torque Aplicado;
P = Passo da rosca;
µG = Coeficiente de atrito da rosca;
µK = Coeficiente de atrito da cabeça do parafuso;
d2 = Diâmetro primitivo;
Dm = Diâmetro médio da cabeça do parafuso.
Uma variação no atrito entre 0,10 (ligeiramente oleado) e 0,18 (seco), a variação da
Força de união chega até 100%, como mostra a Figura 2.

3. Fu
150
100
50
0
0 0,10 0,15 0,20 µ

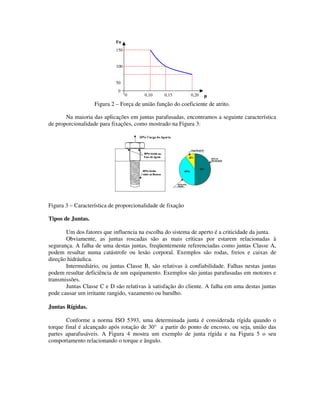

Figura 2 – Força de união função do coeficiente de atrito.
Na maioria das aplicações em juntas parafusadas, encontramos a seguinte característica
de proporcionalidade para fixações, como mostrado na Figura 3:
Figura 3 – Característica de proporcionalidade de fixação
Tipos de Juntas.
Um dos fatores que influencia na escolha do sistema de aperto é a criticidade da junta.
Obviamente, as juntas roscadas são as mais críticas por estarem relacionadas à
segurança. A falha de uma destas juntas, freqüentemente referenciadas como juntas Classe A,
podem resultar numa catástrofe ou lesão corporal. Exemplos são rodas, freios e caixas de
direção hidráulica.
Intermediário, ou juntas Classe B, são relativas à confiabilidade. Falhas nestas juntas
podem resultar deficiência de um equipamento. Exemplos são juntas parafusadas em motores e
transmissões.
Juntas Classe C e D são relativas à satisfação do cliente. A falha em uma destas juntas
pode causar um irritante rangido, vazamento ou barulho.
Juntas Rígidas.
Conforme a norma ISO 5393, uma determinada junta é considerada rígida quando o
torque final é alcançado após rotação de 30° a partir do ponto de encosto, ou seja, união das
partes aparafusáveis. A Figura 4 mostra um exemplo de junta rígida e na Figura 5 o seu
comportamento relacionando o torque e ângulo.

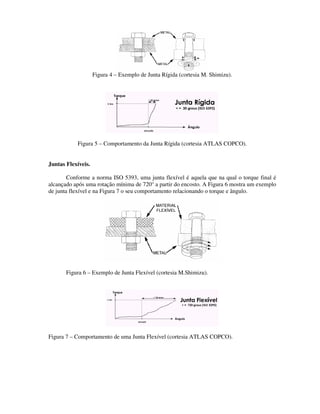

4. Figura 4 – Exemplo de Junta Rígida (cortesia M. Shimizu).
Figura 5 – Comportamento da Junta Rígida (cortesia ATLAS COPCO).
Juntas Flexíveis.
Conforme a norma ISO 5393, uma junta flexível é aquela que na qual o torque final é
alcançado após uma rotação mínima de 720° a partir do encosto. A Figura 6 mostra um exemplo
de junta flexível e na Figura 7 o seu comportamento relacionando o torque e ângulo.
Figura 6 – Exemplo de Junta Flexível (cortesia M.Shimizu).
Figura 7 – Comportamento de uma Junta Flexível (cortesia ATLAS COPCO).

5. Parâmetros Básicos de Controle de Aperto.
Torque.
A norma ISO 5393 é um padrão internacional que especifica o método para teste de
performance dos equipamentos rotativos em elementos roscados. Abaixo é mostrado a definição
de torque fornecida pela norma.
“Torque é o produto da força de aperto e a distância perpendicular entre a linha da força
e o centro do parafuso”. (ISO 5393, 1994). Conforme equação 4:
T = FxR (4)
Onde:
T = Torque
F = Força aplicada
R = Distância entre a Força aplicada e o centro do parafuso.
Este conceito pode ser visualizado na Figura 8, onde é conclusivo que quanto maior a
distância para a mesma força aplicada, maior será o torque produzido no eixo.

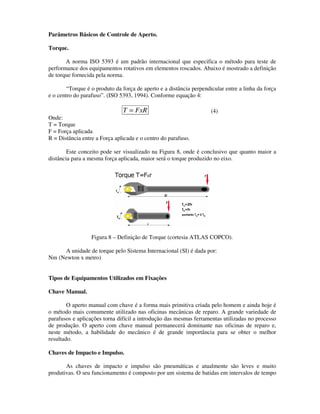

Figura 8 – Definição de Torque (cortesia ATLAS COPCO).
A unidade de torque pelo Sistema Internacional (SI) é dada por:
Nm (Newton x metro)
Tipos de Equipamentos Utilizados em Fixações
Chave Manual.
O aperto manual com chave é a forma mais primitiva criada pelo homem e ainda hoje é
o método mais comumente utilizado nas oficinas mecânicas de reparo. A grande variedade de
parafusos e aplicações torna difícil a introdução das mesmas ferramentas utilizadas no processo
de produção. O aperto com chave manual permanecerá dominante nas oficinas de reparo e,
neste método, a habilidade do mecânico é de grande importância para se obter o melhor
resultado.
Chaves de Impacto e Impulso.
As chaves de impacto e impulso são pneumáticas e atualmente são leves e muito
produtivas. O seu funcionamento é composto por um sistema de batidas em intervalos de tempo

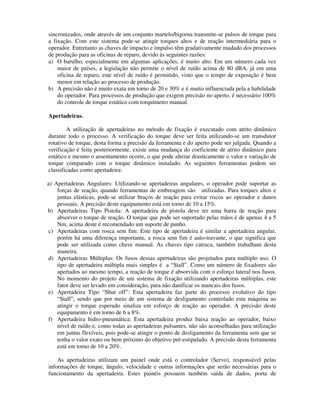

6. sincronizados, onde através de um conjunto martelo/bigorna transmite-se pulsos de torque para
a fixação. Com este sistema pode-se atingir torques altos e de reação intermediária para o
operador. Entretanto as chaves de impacto e impulso têm gradativamente mudado dos processos
de produção para as oficinas de reparo, devido às seguintes razões:
a) O barulho, especialmente em algumas aplicações, é muito alto. Em um número cada vez
maior de países, a legislação não permite o nível de ruído acima de 80 dBA, já em uma
oficina de reparo, este nível de ruído é permitido, visto que o tempo de exposição é bem
menor em relação ao processo de produção.
b) A precisão não é muito exata em torno de 20 e 30% e é muito influenciada pela a habilidade
do operador. Para processos de produção que exigem precisão no aperto, é necessário 100%
do controle de torque estático com torquímetro manual.
Apertadeiras.
A utilização de apertadeiras no método de fixação é executado com atrito dinâmico
durante todo o processo. A verificação do torque deve ser feita utilizando-se um transdutor
rotativo de torque, desta forma a precisão da ferramenta e do aperto pode ser julgada. Quando a
verificação é feita posteriormente, existe uma mudança do coeficiente de atrito dinâmico para
estático e mesmo o assentamento ocorre, o que pode alterar drasticamente o valor e variação de
torque comparado com o torque dinâmico instalado. As seguintes ferramentas podem ser
classificadas como apertadeira:
a) Apertadeiras Angulares: Utilizando-se apertadeiras angulares, o operador pode suportar as
forças de reação, quando ferramentas de embreagem são utilizadas. Para torques altos e
juntas elásticas, pode-se utilizar braços de reação para evitar riscos ao operador e danos
pessoais. A precisão deste equipamento está em torno de 10 a 15%.
b) Apertadeiras Tipo Pistola: A apertadeira de pistola deve ter uma barra de reação para
absorver o torque de reação. O torque que pode ser suportado pelas mãos é de apenas 4 a 5
Nm, acima deste é recomendado um suporte de punho.
c) Apertadeiras com rosca sem fim: Este tipo de apertadeira é similar a apertadeira angular,
porém há uma diferença importante, a rosca sem fim é auto-travante, o que significa que
pode ser utilizada como chave manual. As chaves tipo catraca, também trabalham desta
maneira.
d) Apertadeiras Múltiplas: Os fusos dessas apertadeiras são projetados para múltiplo uso. O
tipo de apertadeira múltipla mais simples é a “Stall”. Como um número de fixadores são
apertados ao mesmo tempo, a reação de torque é absorvida com o esforço lateral nos fusos.
No momento do projeto de um sistema de fixação utilizando apertadeiras múltiplas, este
fator deve ser levado em consideração, para não danificar os mancais dos fusos.
e) Apertadeira Tipo “Shut off”: Esta apertadeira faz parte do processo evolutivo do tipo
“Stall”, sendo que por meio de um sistema de desligamento controlado esta máquina ao
atingir o torque esperado sinaliza em esforço de reação ao operador. A precisão deste
equipamento é em torno de 6 a 8%.
f) Apertadeira hidro-pneumática: Esta apertadeira produz baixa reação ao operador, baixo
nível de ruído e, como todas as apertadeiras pulsantes, não são aconselhadas para utilização
em juntas flexíveis, pois pode-se atingir o ponto de desligamento da ferramenta sem que se
tenha o valor exato ou bem próximo do objetivo pré-estipulado. A precisão desta ferramenta
está em torno de 10 a 20%.
As apertadeiras utilizam um painel onde está o controlador (Servo), responsável pelas
informações de torque, ângulo, velocidade e outras informações que serão necessárias para o
funcionamento da apertadeira. Estes painéis possuem também saída de dados, porta de

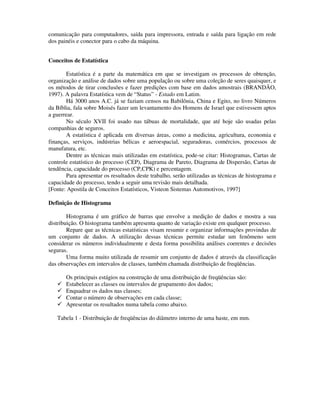

7. comunicação para computadores, saída para impressora, entrada e saída para ligação em rede
dos painéis e conector para o cabo da máquina.
Conceitos de Estatística
Estatística é a parte da matemática em que se investigam os processos de obtenção,
organização e análise de dados sobre uma população ou sobre uma coleção de seres quaisquer, e
os métodos de tirar conclusões e fazer predições com base em dados amostrais (BRANDÃO,
1997). A palavra Estatística vem de “Status” - Estado em Latim.
Há 3000 anos A.C. já se faziam censos na Babilônia, China e Egito, no livro Números
da Bíblia, fala sobre Moisés fazer um levantamento dos Homens de Israel que estivessem aptos
a guerrear.
No século XVII foi usado nas tábuas de mortalidade, que até hoje são usadas pelas
companhias de seguros.
A estatística é aplicada em diversas áreas, como a medicina, agricultura, economia e
finanças, serviços, indústrias bélicas e aeroespacial, seguradoras, comércios, processos de
manufatura, etc.
Dentre as técnicas mais utilizadas em estatística, pode-se citar: Histogramas, Cartas de
controle estatístico do processo (CEP), Diagrama de Pareto, Diagrama de Dispersão, Cartas de
tendência, capacidade do processo (CP,CPK) e percentagem.
Para apresentar os resultados deste trabalho, serão utilizadas as técnicas de histograma e
capacidade do processo, tendo a seguir uma revisão mais detalhada.
[Fonte: Apostila de Conceitos Estatísticos, Visteon Sistemas Automotivos, 1997]
Definição de Histograma
Histograma é um gráfico de barras que envolve a medição de dados e mostra a sua
distribuição. O histograma também apresenta quanto de variação existe em qualquer processo.
Repare que as técnicas estatísticas visam resumir e organizar informações provindas de
um conjunto de dados. A utilização dessas técnicas permite estudar um fenômeno sem
considerar os números individualmente e desta forma possibilita análises coerentes e decisões
seguras.
Uma forma muito utilizada de resumir um conjunto de dados é através da classificação
das observações em intervalos de classes, também chamada distribuição de freqüências.
Os principais estágios na construção de uma distribuição de freqüências são:
Estabelecer as classes ou intervalos de grupamento dos dados;
Enquadrar os dados nas classes;
Contar o número de observações em cada classe;
Apresentar os resultados numa tabela como abaixo.

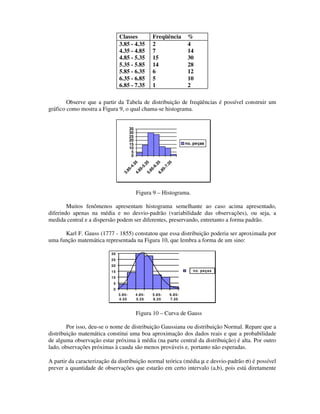

Tabela 1 - Distribuição de freqüências do diâmetro interno de uma haste, em mm.

8. Classes Freqüência %
3.85 - 4.35 2 4
4.35 - 4.85 7 14
4.85 - 5.35 15 30
5.35 - 5.85 14 28
5.85 - 6.35 6 12
6.35 - 6.85 5 10
6.85 - 7.35 1 2
Observe que a partir da Tabela de distribuição de freqüências é possível construir um
gráfico como mostra a Figura 9, o qual chama-se histograma.
35
30
25
20
15 no. peças
10
5
0
5
5
5
5
.3
.3
.3
.3
-4
-5
-6
-7
85
85
85
85
3.
4.
5.
6.
Figura 9 – Histograma.
Muitos fenômenos apresentam histograma semelhante ao caso acima apresentado,
diferindo apenas na média e no desvio-padrão (variabilidade das observações), ou seja, a
medida central e a dispersão podem ser diferentes, preservando, entretanto a forma padrão.
Karl F. Gauss (1777 - 1855) constatou que essa distribuição poderia ser aproximada por
uma função matemática representada na Figura 10, que lembra a forma de um sino:
30
25
20
15 no . peças
10
5
0
3.85- 4.85- 5.85- 6.85-
4.35 5.35 6.35 7.35
Figura 10 – Curva de Gauss
Por isso, deu-se o nome de distribuição Gaussiana ou distribuição Normal. Repare que a
distribuição matemática constitui uma boa aproximação dos dados reais e que a probabilidade
de alguma observação estar próxima à média (na parte central da distribuição) é alta. Por outro
lado, observações próximas à cauda são menos prováveis e, portanto não esperadas.
A partir da caracterização da distribuição normal teórica (média µ e desvio-padrão σ) é possível

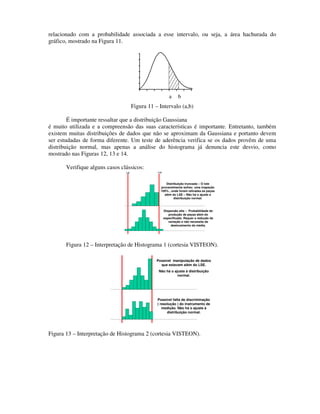

prever a quantidade de observações que estarão em certo intervalo (a,b), pois está diretamente

9. relacionado com a probabilidade associada a esse intervalo, ou seja, a área hachurada do
gráfico, mostrado na Figura 11.
a b
Figura 11 – Intervalo (a,b)
É importante ressaltar que a distribuição Gaussiana
é muito utilizada e a compreensão das suas características é importante. Entretanto, também
existem muitas distribuições de dados que não se aproximam da Gaussiana e portanto devem
ser estudadas de forma diferente. Um teste de aderência verifica se os dados provêm de uma
distribuição normal, mas apenas a análise do histograma já denuncia este desvio, como
mostrado nas Figuras 12, 13 e 14.
Verifique alguns casos clássicos:
LIE LSE
Distribuição truncada – O lote
provavelmente sofreu uma inspeção
100% , onde foram retiradas as peças
além do LSE – Não há o ajuste a
distribuição normal.
Dispersão alta – Probabilidade de
produção de peças além do
especificado. Requer a redução da
variação e não necessita de
deslocamento da média.
Figura 12 – Interpretação de Histograma 1 (cortesia VISTEON).
Possível manipulação de dados
que estavam além do LSE.
Não há o ajuste à distribuição
normal.
Possível falta de discriminação
( resolução ) do instrumento de
medição. Não há o ajuste à
distribuição normal.
Figura 13 – Interpretação de Histograma 2 (cortesia VISTEON).

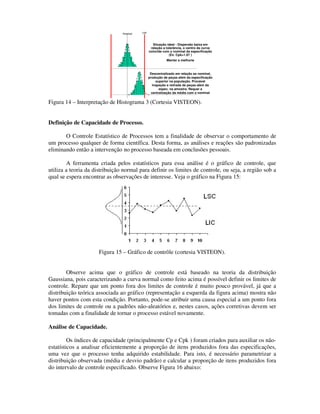

10. Nominal LSE
Situação ideal - Dispersão baixa em
relação a tolerância, o centro da curva
coincide com o nominal da especificação
(Ex. Cpk=1.67 )
Manter a melhoria
Descentralizado em relação ao nominal,
produção de peças além da especificação
superior na população. Provável
inspeção e retirada de peças além da
espec. na amostra. Requer a
centralização da média com o nominal
Figura 14 – Interpretação de Histograma 3 (Cortesia VISTEON).
Definição de Capacidade de Processo.
O Controle Estatístico de Processos tem a finalidade de observar o comportamento de
um processo qualquer de forma científica. Desta forma, as análises e reações são padronizadas
eliminando então a intervenção no processo baseada em conclusões pessoais.
A ferramenta criada pelos estatísticos para essa análise é o gráfico de controle, que
utiliza a teoria da distribuição normal para definir os limites de controle, ou seja, a região sob a
qual se espera encontrar as observações de interesse. Veja o gráfico na Figura 15:
Figura 15 – Gráfico de contrôle (cortesia VISTEON).
Observe acima que o gráfico de controle está baseado na teoria da distribuição
Gaussiana, pois caracterizando a curva normal como feito acima é possível definir os limites de
controle. Repare que um ponto fora dos limites de controle é muito pouco provável, já que a
distribuição teórica associada ao gráfico (representação a esquerda da figura acima) mostra não
haver pontos com esta condição. Portanto, pode-se atribuir uma causa especial a um ponto fora
dos limites de controle ou a padrões não-aleatórios e, nestes casos, ações corretivas devem ser
tomadas com a finalidade de tornar o processo estável novamente.
Análise de Capacidade.
Os índices de capacidade (principalmente Cp e Cpk ) foram criados para auxiliar os não-
estatísticos a analisar eficientemente a proporção de itens produzidos fora das especificações,
uma vez que o processo tenha adquirido estabilidade. Para isto, é necessário parametrizar a
distribuição observada (média e desvio padrão) e calcular a proporção de itens produzidos fora
do intervalo de controle especificado. Observe Figura 16 abaixo:

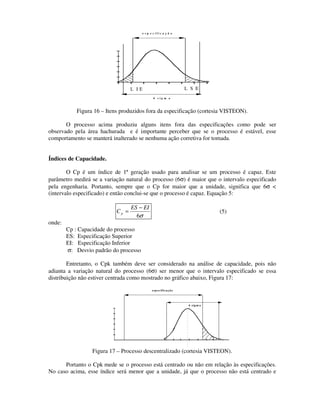

11. e s p e c ific a ç ã o
L IE L S E
6 s ig m a
Figura 16 – Itens produzidos fora da especificação (cortesia VISTEON).
O processo acima produziu alguns itens fora das especificações como pode ser
observado pela área hachurada e é importante perceber que se o processo é estável, esse
comportamento se manterá inalterado se nenhuma ação corretiva for tomada.
Índices de Capacidade.
O Cp é um índice de 1ª geração usado para analisar se um processo é capaz. Este
parâmetro medirá se a variação natural do processo (6σ) é maior que o intervalo especificado
pela engenharia. Portanto, sempre que o Cp for maior que a unidade, significa que 6σ <
(intervalo especificado) e então conclui-se que o processo é capaz. Equação 5:
ES − EI
Cp = (5)
6σ
onde:
Cp : Capacidade do processo
ES: Especificação Superior
EI: Especificação Inferior
σ: Desvio padrão do processo
Entretanto, o Cpk também deve ser considerado na análise de capacidade, pois não
adianta a variação natural do processo (6σ) ser menor que o intervalo especificado se essa
distribuição não estiver centrada como mostrado no gráfico abaixo, Figura 17:
e s p e c ific a ç ã o
6 s ig m a
Figura 17 – Processo descentralizado (cortesia VISTEON).
Portanto o Cpk mede se o processo está centrado ou não em relação às especificações.
No caso acima, esse índice será menor que a unidade, já que o processo não está centrado e

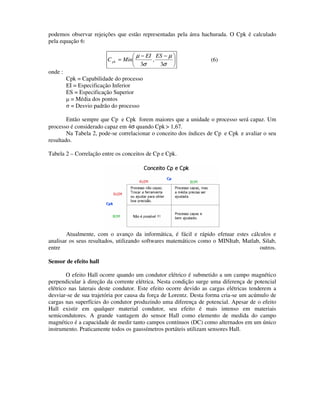

12. podemos observar rejeições que estão representadas pela área hachurada. O Cpk é calculado
pela equação 6:
 µ − EI ES − µ 
C pk = Min ,  (6)
 3σ 3σ 
onde :
Cpk = Capabilidade do processo
EI = Especificação Inferior
ES = Especificação Superior
µ = Média dos pontos
σ = Desvio padrão do processo
Então sempre que Cp e Cpk forem maiores que a unidade o processo será capaz. Um
processo é considerado capaz em 4σ quando Cpk > 1,67.
Na Tabela 2, pode-se correlacionar o conceito dos índices de Cp e Cpk e avaliar o seu
resultado.
Tabela 2 – Correlação entre os conceitos de Cp e Cpk.
Atualmente, com o avanço da informática, é fácil e rápido efetuar estes cálculos e
analisar os seus resultados, utilizando softwares matemáticos como o MINItab, Matlab, Silab,
entre outros.
Sensor de efeito hall
O efeito Hall ocorre quando um condutor elétrico é submetido a um campo magnético
perpendicular à direção da corrente elétrica. Nesta condição surge uma diferença de potencial
elétrico nas laterais deste condutor. Este efeito ocorre devido as cargas elétricas tenderem a
desviar-se de sua trajetória por causa da força de Lorentz. Desta forma cria-se um acúmulo de
cargas nas superfícies do condutor produzindo uma diferença de potencial. Apesar de o efeito
Hall existir em qualquer material condutor, seu efeito é mais intenso em materiais
semicondutores. A grande vantagem do sensor Hall como elemento de medida do campo
magnético é a capacidade de medir tanto campos contínuos (DC) como alternados em um único
instrumento. Praticamente todos os gaussímetros portáteis utilizam sensores Hall.

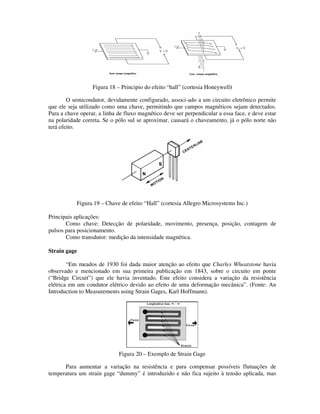

13. Figura 18 – Principio do efeito “hall” (cortesia Honeywell)
O semicondutor, devidamente configurado, associ-ado a um circuito eletrônico permite
que ele seja utilizado como uma chave, permitindo que campos magnéticos sejam detectados.
Para a chave operar, a linha de fluxo magnético deve ser perpendicular a essa face, e deve estar
na polaridade correta. Se o pólo sul se aproximar, causará o chaveamento, já o pólo norte não
terá efeito.
Figura 19 – Chave de efeito “Hall” (cortesia Allegro Microsystems Inc.)
Principais aplicações:
Como chave: Detecção de polaridade, movimento, presença, posição, contagem de
pulsos para posicionamento.
Como transdutor: medição da intensidade magnética.
Strain gage
“Em meados de 1930 foi dada maior atenção ao efeito que Charles Wheatstone havia
observado e mencionado em sua primeira publicação em 1843, sobre o circuito em ponte
(“Bridge Circuit”) que ele havia inventado. Este efeito considera a variação da resistência
elétrica em um condutor elétrico devido ao efeito de uma deformação mecânica”. (Fonte: An
Introduction to Measurements using Strain Gages, Karl Hoffmann).
Figura 20 – Exemplo de Strain Gage
Para aumentar a variação na resistência e para compensar possíveis flutuações de
temperatura um strain gage “dummy” é introduzido e não fica sujeito à tensão aplicada, mas

14. apenas à mudança de temperatura. Isto elimina o efeito da flutuação da temperatura na medida
da carga.

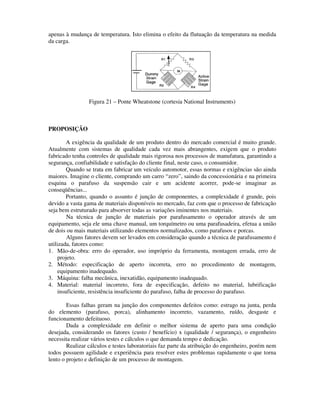

Figura 21 – Ponte Wheatstone (cortesia National Instruments)
PROPOSIÇÃO
A exigência da qualidade de um produto dentro do mercado comercial é muito grande.
Atualmente com sistemas de qualidade cada vez mais abrangentes, exigem que o produto
fabricado tenha controles de qualidade mais rigorosa nos processos de manufatura, garantindo a
segurança, confiabilidade e satisfação do cliente final, neste caso, o consumidor.
Quando se trata em fabricar um veículo automotor, essas normas e exigências são ainda
maiores. Imagine o cliente, comprando um carro “zero”, saindo da concessionária e na primeira
esquina o parafuso da suspensão cair e um acidente acorrer, pode-se imaginar as
conseqüências...
Portanto, quando o assunto é junção de componentes, a complexidade é grande, pois
devido a vasta gama de materiais disponíveis no mercado, faz com que o processo de fabricação
seja bem estruturado para absorver todas as variações iminentes nos materiais.
Na técnica de junção de materiais por parafusamento o operador através de um
equipamento, seja ele uma chave manual, um torquímetro ou uma parafusadeira, efetua a união
de dois ou mais materiais utilizando elementos normalizados, como parafusos e porcas.
Alguns fatores devem ser levados em consideração quando a técnica de parafusamento é
utilizada, fatores como:
1. Mão-de-obra: erro do operador, uso impróprio da ferramenta, montagem errada, erro de
projeto.
2. Método: especificação de aperto incorreta, erro no procedimento de montagem,
equipamento inadequado.
3. Máquina: falha mecânica, inexatidão, equipamento inadequado.
4. Material: material incorreto, fora de especificação, defeito no material, lubrificação
insuficiente, resistência insuficiente do parafuso, falha de processo do parafuso.
Essas falhas geram na junção dos componentes defeitos como: estrago na junta, perda
do elemento (parafuso, porca), alinhamento incorreto, vazamento, ruído, desgaste e
funcionamento defeituoso.
Dada a complexidade em definir o melhor sistema de aperto para uma condição
desejada, considerando os fatores (custo / benefício) x (qualidade / segurança), o engenheiro
necessita realizar vários testes e cálculos o que demanda tempo e dedicação.
Realizar cálculos e testes laboratoriais faz parte da atribuição do engenheiro, porém nem
todos possuem agilidade e experiência para resolver estes problemas rapidamente o que torna
lento o projeto e definição de um processo de montagem.

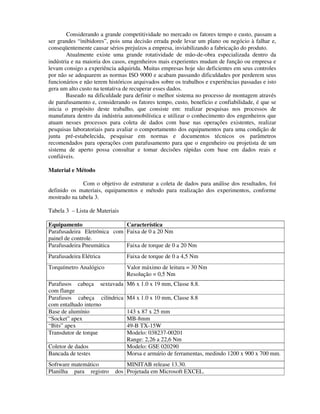

15. Considerando a grande competitividade no mercado os fatores tempo e custo, passam a
ser grandes “inibidores”, pois uma decisão errada pode levar um plano ou negócio à falhar e,
conseqüentemente causar sérios prejuízos a empresa, inviabilizando a fabricação do produto.
Atualmente existe uma grande rotatividade de mão-de-obra especializada dentro da
indústria e na maioria dos casos, engenheiros mais experientes mudam de função ou empresa e
levam consigo a experiência adquirida. Muitas empresas hoje são deficientes em seus controles
por não se adequarem as normas ISO 9000 e acabam passando dificuldades por perderem seus
funcionários e não terem históricos arquivados sobre os trabalhos e experiências passadas e isto
gera um alto custo na tentativa de recuperar esses dados.
Baseado na dificuldade para definir o melhor sistema no processo de montagem através
de parafusamento e, considerando os fatores tempo, custo, benefício e confiabilidade, é que se
inicia o propósito deste trabalho, que consiste em: realizar pesquisas nos processos de
manufatura dentro da indústria automobilística e utilizar o conhecimento dos engenheiros que
atuam nesses processos para coleta de dados com base nas operações existentes, realizar
pesquisas laboratoriais para avaliar o comportamento dos equipamentos para uma condição de
junta pré-estabelecida, pesquisar em normas e documentos técnicos os parâmetros
recomendados para operações com parafusamento para que o engenheiro ou projetista de um
sistema de aperto possa consultar e tomar decisões rápidas com base em dados reais e
confiáveis.
Material e Método
Com o objetivo de estruturar a coleta de dados para análise dos resultados, foi
definido os materiais, equipamentos e método para realização dos experimentos, conforme
mostrado na tabela 3.
Tabela 3 – Lista de Materiais
Equipamento Característica
Parafusadeira Eletrônica com Faixa de 0 a 20 Nm
painel de controle.
Parafusadeira Pneumática Faixa de torque de 0 a 20 Nm
Parafusadeira Elétrica Faixa de torque de 0 a 4,5 Nm
Torquímetro Analógico Valor máximo de leitura = 30 Nm
Resolução = 0,5 Nm
Parafusos cabeça sextavada M6 x 1.0 x 19 mm, Classe 8.8.
com flange
Parafusos cabeça cilíndrica M4 x 1.0 x 10 mm, Classe 8.8
com entalhado interno
Base de alumínio 143 x 87 x 25 mm
“Socket” apex MB-8mm
“Bits” apex 49-B TX-15W
Transdutor de torque Modelo: 038237-00201
Range: 2,26 a 22,6 Nm
Coletor de dados Modelo: GSE 020290
Bancada de testes Morsa e armário de ferramentas, medindo 1200 x 900 x 700 mm.
Software matemático MINITAB release 13.30.
Planilha para registro dos Projetada em Microsoft EXCEL.

16. dados
Notebook Pentium III com 64 Mb de memória RAM.
Alimentação elétrica 110 / 220 Volts
Alimentação pneumática Pressão: 06 Bar.
Método
O método utilizado para realização do trabalho foi dividido em duas etapas, sendo: a
primeira etapa, a avaliação do comportamento do equipamento para uma condição de aperto
definida e a segunda etapa, pesquisas nos processos de manufatura e literatura para coleta de
dados.
Avaliação do comportamento do equipamento.
Utilizando os equipamentos parafusadeira eletrônica, elétrica e pneumática com um
transdutor de torque acoplado ao equipamento, efetuou-se medições com o auxílio de um
coletor de dados acoplado ao transdutor de torque e realizando o parafusamento dos parafusos
no bloco de alumínio fixado sobre a bancada de teste, os dados foram coletados, anotando-se os

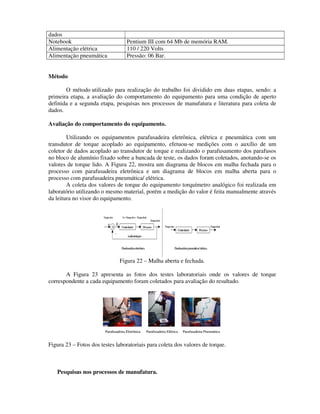

valores de torque lido. A Figura 22, mostra um diagrama de blocos em malha fechada para o
processo com parafusadeira eletrônica e um diagrama de blocos em malha aberta para o
processo com parafusadeira pneumática/ elétrica.
A coleta dos valores de torque do equipamento torquímetro analógico foi realizada em
laboratório utilizando o mesmo material, porém a medição do valor é feita manualmente através
da leitura no visor do equipamento.
Torque alvo E=Torque alvo–Torque final
Torque final
+ E Torque alvo Torque final
Σ Controlador Processo
Controlador Processo
-
realimentação
Parafusadeira eletrônica Parafusadeira pneum elétrica
ática/
Figura 22 – Malha aberta e fechada.
A Figura 23 apresenta as fotos dos testes laboratoriais onde os valores de torque
correspondente a cada equipamento foram coletados para avaliação do resultado.
Parafusadeira Eletrônica Parafusadeira Elétrica Parafusadeira Pneumática
Figura 23 – Fotos dos testes laboratoriais para coleta dos valores de torque.
Pesquisas nos processos de manufatura.

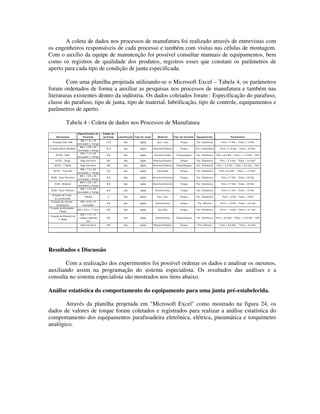

17. A coleta de dados nos processos de manufatura foi realizado através de entrevistas com
os engenheiros responsáveis de cada processo e também com visitas nas células de montagem.
Com o auxílio da equipe de manutenção foi possível consultar manuais de equipamentos, bem
como os registros de qualidade dos produtos, registros esses que constam os parâmetros de
aperto para cada tipo de condição de junta especificada.
Com uma planilha projetada utilizando-se o Microsoft Excel – Tabela 4, os parâmetros
foram ordenados de forma a auxiliar as pesquisas nos processos de manufatura e também nas
literaturas existentes dentro da indústria. Os dados coletados foram : Especificação do parafuso,
classe do parafuso, tipo de junta, tipo de material, lubrificação, tipo de controle, equipamentos e
parâmetros de aperto.
Tabela 4 - Coleta de dados nos Processos de Manufatura
Espe cifica çã o do Cla sse do
Op e ra çõ e s P a ra fuso pa ra fuso Lubrifica çã o Tipo de Junta M a te ria l Tipo de Co ntrole Equ ipa m e nto P a râ m e tro s
M 6 x 1.0 x 19
Fixaç ão Dis k Hub 10.9 não rígida A ço / A ço Torque P ar. E letrônica Tm ín.=11 Nm ; Tm áx .= 14 Nm
sextavado c/ flange
M 8 x 1,25 x 35
Fixação B lock M anifold 10.9 não rígida A lum ínio/P lástico Torque P ar. P neum ática Tm ín.=17,5 Nm ; Tm áx.= 23 Nm
sextavado c flange
M 6 x 1.0 x 20
A F CA - A B V 8.8 não rígida A lum ínio/Latão Torque/ângulo P ar. E letrônica Tm ín.=8,3 Nm ; Tm áx.= 11,3 Nm ; 720º
sextavado c/ flange
A FCA - Tm ap High low 6m m NA não rígida P lás tico/P lástico Torque P ar. E letrônica Tm ín.= 2.4 Nm ; Tm áx.= 3.4 Nm
A FCA - T.B ody High low 6m m NA não rígida A lum ínio/P lástico Torque/ângulo P ar. E letrônica Tm ín.= 5.3 Nm ; Tm áx.= 6.3 Nm ; 720º
M 6 x 1.0 x 20
A FCA - Fuel Rail 8.8 não rígida A ço/Latão Torque P ar. E letrônica Tm ín.=8,3 Nm ; Tm áx .= 11,3 Nm
sextavado c/ flange
M 8 x 1,25 x 30
S CM - Duto A lum ínio 8.8 não rígida A lum ínio/A lum ínio Torque P ar. E letrônica Tm ín.=17 Nm ; Tm áx .= 23 Nm
sextavado c flange
M 8 x 1,25 x 40
S CM - B racket 8.8 não rígida A lum ínio/A lum ínio Torque P ar. E letrônica Tm ín.=17 Nm ; Tm áx .= 23 Nm
sextavado c flange
M 6 x 1.0 x 25
S CM - Duto P lástico 8.8 não rígida A lum ínio/A ço Torque P ar. E letrônica Tm ín.=11 Nm ; Tm áx .= 13 Nm
sextavado c/ flange
Fixação do Cover -
Tribolar 2 não rígida A ço / A ço Torque P ar. E letrônica Tm ín.= 3 Nm ; Tm áx.= 6 Nm
B .c um bus tível
F ixação do chicote - M 5 x 0.8 x 10
8.8 não rígida A lum ínio/A ço Torque P ar. E létrica Tm ín.= 1,5 Nm ; Tm áx.= 3,9 Nm
com press or sextavado
Fixação da B orboleta -
M 4 x 0.8 x 11 Torx NA não rígida A ço/A ç o Torque P ar. E letrônica Tm ín.= 1,3 Nm ; Tm áx.= 2,1 Nm
T.B ody
M 6 x 1.0 x 10
Fixação do B racket do
c abeça redonda NA não rígida A lum ínio/A ço Torque/ângulo P ar. E letrônica Tm ín.= 8,3 Nm ; Tm áx.= 10,3 Nm ; 720º
T. B ody
Torx
High low 6m m NA não rígida P lás tico/P lástico Torque P ar. E létrica Tm ín.= 3,5 Nm ; Tm áx.= 4,5 Nm
Resultados e Discussão
Com a realização dos experimentos foi possível ordenar os dados e analisar os mesmos,
auxiliando assim na programação do sistema especialista. Os resultados das análises e a
consulta no sistema especialista são mostrados nos itens abaixo.
Análise estatística do comportamento do equipamento para uma junta pré-estabelecida.
Através da planilha projetada em "Microsoft Excel" como mostrado na figura 24, os
dados de valores de torque foram coletados e registrados para realizar a análise estatística do
comportamento dos equipamentos parafusadeira eletrônica, elétrica, pneumática e torquímetro
analógico.

18. ESTUDO DE CPK
T E S T E S D E L A B O R A T Ó R IO - M . S H IM IZ U
E q u ip a m e n to : D a ta :
M a t e r ia l u t iliz a d o : B lo c o d e a lu m ín io
L a d o 0 1 - T o r q u e d e 1 0 ,0 a 1 5 ,0 Nm L a d o 0 2 - T o r q u e d e 1 ,5 7 a 3 .9 2 N m
1 2 3 4 5 1 2 3 4 5
6 7 8 9 10 6 7 8 9 10
11 12 13 14 15 11 12 13 14 15
16 17 18 19 20 16 17 18 19 20
21 22 23 24 25 21 22 23 24 25
26 27 28 29 30 26 27 28 29 30
31 32 33 34 35 31 32 33 34 35
36 37 38 39 40 36 37 38 39 40
41 42 43 44 45
M E D IÇ Õ E S - L a d o 0 1 M E D IÇ Õ E S - L a d o 0 2
P a ra fu s o T o rq u e P a ra fu s o T o rq u e P a ra fu s o T o rq u e P a ra fu s o T o rq u e
1 26 1 26
2 27 2 27
3 28 3 28
4 29 4 29
5 30 5 30
6 31 6 31
7 32 7 32
8 33 8 33
9 34 9 34
10 35 10 35
11 36 11 36
12 37 12 37
13 38 13 38
14 39 14 39
15 40 15 40
16 41 16 41
17 42 17 42
18 43 18 43
19 44 19 44
20 45 20 45
21 46 21 46
22 47 22 47
23 48 23 48
24 49 24 49
25 50 25 50

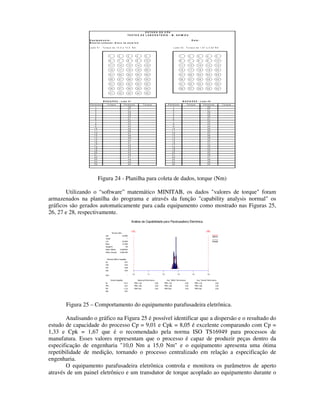

Figura 24 - Planilha para coleta de dados, torque (Nm)
Utilizando o “software” matemático MINITAB, os dados "valores de torque" foram
armazenados na planilha do programa e através da função "capability analysis normal" os
gráficos são gerados automaticamente para cada equipamento como mostrado nas Figuras 25,
26, 27 e 28, respectivamente.
Análise de Capabilidade para Parafusadeira Eletrônica.
LSL USL
Process Data
USL 15,0000
Within
Target *
LSL 10,0000 Overall
Mean 12,7649
Sample N 100
StDev (Within) 0,0925030
StDev (Overall) 0,0821593
Potential (Within) Capability
Cp 9,01
CPU 8,05
CPL 9,96
Cpk 8,05
10 11 12 13 14 15
Cpm *
Overall Capability Observed Performance Exp. "Within" Performance Exp. "Overall" Performance
Pp 10,14 PPM < LSL 0,00 PPM < LSL 0,00 PPM < LSL 0,00
PPU 9,07 PPM > USL 0,00 PPM > USL 0,00 PPM > USL 0,00
PPL 11,22 PPM Total 0,00 PPM Total 0,00 PPM Total 0,00
Ppk 9,07
Figura 25 – Comportamento do equipamento parafusadeira eletrônica.
Analisando o gráfico na Figura 25 é possível identificar que a dispersão e o resultado do
estudo de capacidade do processo Cp = 9,01 e Cpk = 8,05 é excelente comparando com Cp =
1,33 e Cpk = 1,67 que é o recomendado pela norma ISO TS16949 para processos de
manufatura. Esses valores representam que o processo é capaz de produzir peças dentro da
especificação de engenharia "10,0 Nm a 15,0 Nm" e o equipamento apresenta uma ótima
repetibilidade de medição, tornando o processo centralizado em relação a especificação de
engenharia.
O equipamento parafusadeira eletrônica controla e monitora os parâmetros de aperto
através de um painel eletrônico e um transdutor de torque acoplado ao equipamento durante o

19. processo de união dos componentes, esse tipo de equipamento é indicado para processos de
manufatura onde o produto manufaturado rege normas governamentais e segurança do usuário,
no caso do veículo automotor a parafusadeira eletrônica é usada para montagem dos parafusos
da suspensão e chassi, para fixação de componentes do motor e itens de segurança.
Análise de Capabilidade para Parafusadeira Elétrica.
LSL USL
Process Data
USL 3,920
Within
Target *
LSL 1,570 Overall
Mean 2,693
Sample N 100
StDev (Within) 0,0349237
StDev (Overall) 0,0518781
Potential (Within) Capability
Cp 11,21
CPU 11,71
CPL 10,72
Cpk 10,72
1,5 2,0 2,5 3,0 3,5 4,0
Cpm *
Overall Capability Observed Performance Exp. "Within" Performance Exp. "Overall" Performance
Pp 7,55 PPM < LSL 0,00 PPM < LSL 0,00 PPM < LSL 0,00
PPU 7,88 PPM > USL 0,00 PPM > USL 0,00 PPM > USL 0,00
PPL 7,22 PPM Total 0,00 PPM Total 0,00 PPM Total 0,00
Ppk 7,22
Figura 26 – Comportamento do equipamento parafusadeira elétrica.
A parafusadeira elétrica apresenta uma boa dispersão como mostrado na Figura 26, com
resultados bem precisos além de ter um nível de ruído baixo, porém é limitada na utilização
devido o torque máximo de aplicação ser 4.5 Nm. O resultado do estudo de capacidade do
processo Cp = 11,21 e Cpk = 10,72 é excelente comparando com Cp = 1,33 e Cpk = 1,67 que é
o recomendado pela norma ISO TS16949 para processos de manufatura. Esses valores
representam que o processo é capaz de produzir peças dentro da especificação de engenharia
"1,57 Nm a 3,92 Nm" e o equipamento apresenta uma ótima repetibilidade de medição,
tornando o processo centralizado em relação a especificação de engenharia.
Esse tipo de equipamento é indicado para uso nos processos de manufatura de produtos
que especificam a confiabilidade de funcionamento e satisfação do cliente final. Na fabricação
do veículo é bastante utilizada nos processos de montagem dos componentes de acabamento,
como painel de instrumentos, acabamentos internos, fixação de chicotes, etc...
Análise da Capabilidade para Parafusadeira Pneumática
LSL USL
Process Data
USL 15,0000
Within
Target *
LSL 10,0000 Overall
Mean 13,0975
Sample N 120
StDev (Within) 0,375469
StDev (Overall) 0,387452
Potential (Within) Capability
Cp 2,22
CPU 1,69
CPL 2,75
Cpk 1,69
10 11 12 13 14 15
Cpm *
Overall Capability Observed Performance Exp. "Within" Performance Exp. "Overall" Performance
Pp 2,15 PPM < LSL 0,00 PPM < LSL 0,00 PPM < LSL 0,00
PPU 1,64 PPM > USL 0,00 PPM > USL 0,20 PPM > USL 0,45
PPL 2,66 PPM Total 0,00 PPM Total 0,20 PPM Total 0,45
Ppk 1,64
Figura 27 – Comportamento do equipamento parafusadeira pneumática.
Analisando os dados estatísticos apresentados no gráfico da Figura 27, é evidente a
dispersão do processo quando o equipamento parafusadeira pneumática é utilizado para união
de componentes, o Cp = 2,22 e Cpk = 1,69 estão bem próximos do recomendado pela norma
ISO TS16949 que é Cp = 1,33 e Cpk = 1,67, porém o processo é capaz de produzir peças dentro
da especificação de engenharia. A repetibilidade do equipamento possui uma grande variação

20. que pode ser vista no histograma, esta dispersão mostra uma descentralização do processo, para
este caso é recomendado a calibração e ajuste do equipamento para centralização da média com
o valor nominal.
O equipamento parafusadeira pneumática possui somente o controle do torque e o
monitoramento geralmente é feito por amostragem utilizando o torquímetro analógico ou
digital, este monitoramento é feito para verificar a repetibilidade do equipamento durante o
processo de manufatura. Na utilização desse tipo de equipamento, fatores como o modo de
operar, a variação de pressão na rede de ar comprimido e até mesmo a lubrificação do
equipamento interferem no valor de torque final. A aplicação é recomendada em produtos que
não especificam alto grau de confiabilidade, geralmente em processos de montagem na indústria
eletrônica. Outro ponto importante a ser considerado é com relação ao ruído, quando a decisão
for utilizar um equipamento pneumático deve-se atentar ao tipo de aplicação e a quantidade de
equipamentos necessários para o processo de montagem, para que o ruído máximo não
ultrapasse ao especificado na norma NR 15 – atividade e operações insalubres – anexo 1, que é
85dba em 8 horas de trabalho contínuo.
Análise de Capabilidade para Torquímetro Analógico.
LSL USL
Process Data
USL 15,00
Within
Target *
LSL 10,00 Overall
Mean 12,77
Sample N 100
StDev (Within) 0,82832
StDev (Overall) 1,20367
Potential (Within) Capability
Cp 1,01
CPU 0,90
CPL 1,11
Cpk 0,90
9 10 11 12 13 14 15 16 17
Cpm *
Overall Capability Observed Performance Exp. "Within" Performance Exp. "Overall" Performance
Pp 0,69 PPM < LSL 0,00 PPM < LSL 412,71 PPM < LSL 10687,30
PPU 0,62 PPM > USL 0,00 PPM > USL 3549,11 PPM > USL 31964,68
PPL 0,77 PPM Total 0,00 PPM Total 3961,83 PPM Total 42651,99
Ppk 0,62
Figura 28 – Comportamento do equipamento torquímetro analógico.
O torquímetro analógico é o que apresenta a maior variação como mostrado na Figura
28, neste caso os fatores que mais influenciam é o modo de operar e o momento de efetuar a
leitura na escala do equipamento, gerando dúvidas e induzindo ao erro, este tipo de
equipamento é mais utilizado para checar o valor de torque aplicado por equipamentos como a
parafusadeira pneumática e também para uso em laboratórios de medição e controle. Os dados
estatísticos indicam que o torquímetro analógico não é o equipamento mais recomendado para
um processo de manufatura, além de apresentar uma dispersão grande existe também o fator
tempo de operação. O estudo de capacidade do processo mostra como resultado essa dispersão
onde os valores de Cp = 1,01 e Cpk = 0,90 estão abaixo do recomendado pela norma ISO
TS16949 que é Cp = 1,33 e Cpk = 1,67.
CONCLUSÃO
Os resultados estatísticos apresentados para cada equipamento avaliado, indicam que a
utilização de equipamentos como parafusadeira eletrônica e elétrica são muito confiáveis e
garantem a qualidade e segurança na fixação de componentes de um produto. Essa qualidade e
segurança é comprovada pelos valores de Cp (Capacidade do processo) e Cpk (Capabilidade do

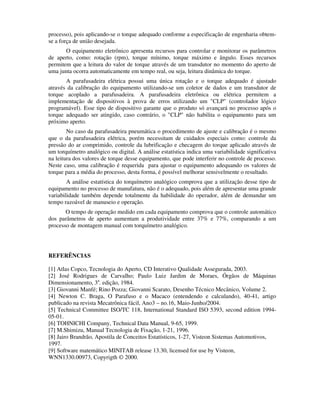

21. processo), pois aplicando-se o torque adequado conforme a especificação de engenharia obtem-
se a força de união desejada.
O equipamento eletrônico apresenta recursos para controlar e monitorar os parâmetros
de aperto, como: rotação (rpm), torque mínimo, torque máximo e ângulo. Esses recursos
permitem que a leitura do valor de torque através de um transdutor no momento do aperto de
uma junta ocorra automaticamente em tempo real, ou seja, leitura dinâmica do torque.
A parafusadeira elétrica possui uma única rotação e o torque adequado é ajustado
através da calibração do equipamento utilizando-se um coletor de dados e um transdutor de
torque acoplado a parafusadeira. A parafusadeira eletrônica ou elétrica permitem a
implementação de dispositivos à prova de erros utilizando um "CLP" (controlador lógico
programável). Esse tipo de dispositivo garante que o produto só avançará no processo após o
torque adequado ser atingido, caso contrário, o "CLP" não habilita o equipamento para um
próximo aperto.
No caso da parafusadeira pneumática o procedimento de ajuste e calibração é o mesmo
que o da parafusadeira elétrica, porém necessitam de cuidados especiais como: controle da
pressão do ar comprimido, controle da lubrificação e checagem do torque aplicado através de
um torquímetro analógico ou digital. A análise estatística indica uma variabilidade significativa
na leitura dos valores de torque desse equipamento, que pode interferir no controle de processo.
Neste caso, uma calibração é requerida para ajustar o equipamento adequando os valores de
torque para a média do processo, desta forma, é possível melhorar sensivelmente o resultado.
A análise estatística do torquímetro analógico comprova que a utilização desse tipo de
equipamento no processo de manufatura, não é o adequado, pois além de apresentar uma grande
variabilidade também depende totalmente da habilidade do operador, além de demandar um
tempo razoável de manuseio e operação.
O tempo de operação medido em cada equipamento comprova que o controle automático
dos parâmetros de aperto aumentam a produtividade entre 37% e 77%, comparando a um
processo de montagem manual com torquímetro analógico.
REFERÊNCIAS
[1] Atlas Copco, Tecnologia do Aperto, CD Interativo Qualidade Assegurada, 2003.
[2] José Rodrigues de Carvalho; Paulo Luiz Jardim de Moraes, Órgãos de Máquinas
Dimensionamento, 3a. edição, 1984.
[3] Giovanni Manfé; Rino Pozza; Giovanni Scarato, Desenho Técnico Mecânico, Volume 2.
[4] Newton C. Braga, O Parafuso e o Macaco (entendendo e calculando), 40-41, artigo
publicado na revista Mecatrônica fácil, Ano3 – no.16, Maio-Junho/2004.
[5] Technical Committee ISO/TC 118, International Standard ISO 5393, second edition 1994-
05-01.
[6] TOHNICHI Company, Technical Data Manual, 9-65, 1999.
[7] M.Shimizu, Manual Tecnologia de Fixação, 1-21, 1996.
[8] Jairo Brandrão, Apostila de Conceitos Estatísticos, 1-27, Visteon Sistemas Automotivos,
1997.
[9] Software matemático MINITAB release 13.30, licensed for use by Visteon,
WNN1330.00973, Copyrigth © 2000.
