O documento explora a aplicação histórica e prática das máquinas simples na resolução de tarefas cotidianas, destacando suas características essenciais como alavancas, planos inclinados, cunhas, parafusos e polias. Ele explica como essas máquinas podem aumentar a força aplicada e facilitar o trabalho, além de análises sobre esforço e acessibilidade. A abordagem inclui exemplos práticos e reflexões sobre a importância das máquinas simples em nosso dia a dia.

1. (EF07CI01) Discutir a aplicação, ao longo da história, das máquinas simples e propor
soluções e invenções para a realização de tarefas mecânicas cotidianas.
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?
Habilidade:
Ensino Fundamental – 7º Ano – Ciências da Natureza

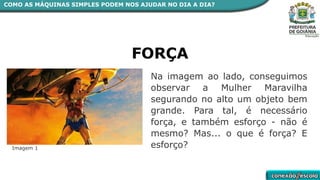

2. COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?
Na imagem ao lado, conseguimos
observar a Mulher Maravilha
segurando no alto um objeto bem
grande. Para tal, é necessário
força, e também esforço - não é
mesmo? Mas... o que é força? E
esforço?
FORÇA
Imagem 1

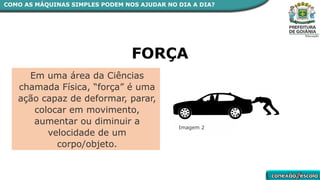

3. Em uma área da Ciências
chamada Física, “força” é uma
ação capaz de deformar, parar,
colocar em movimento,
aumentar ou diminuir a
velocidade de um
corpo/objeto.
FORÇA
Imagem 2
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

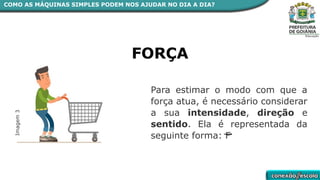

4. Para estimar o modo com que a
força atua, é necessário considerar
a sua intensidade, direção e
sentido. Ela é representada da
seguinte forma: F
FORÇA
Imagem
3
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

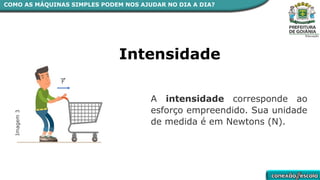

5. A intensidade corresponde ao
esforço empreendido. Sua unidade
de medida é em Newtons (N).
Intensidade
Imagem
3
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

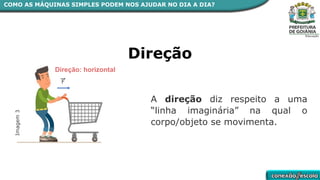

6. A direção diz respeito a uma
“linha imaginária” na qual o
corpo/objeto se movimenta.
Direção
Direção: horizontal
Imagem
3
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

7. Finalmente, o sentido representa
para que lado o corpo tende a se
deslocar, a partir da linha
imaginária referente à direção.
Sentido
Direção: horizontal
Sentido: da esquerda para a direita.
Imagem
3
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

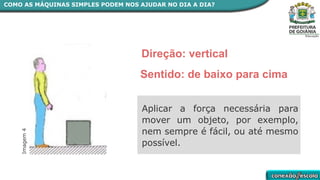

8. Imagem
4
Direção: vertical
Sentido: de baixo para cima
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?
Aplicar a força necessária para
mover um objeto, por exemplo,
nem sempre é fácil, ou até mesmo
possível.

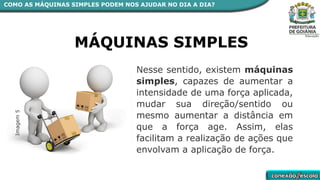

9. Nesse sentido, existem máquinas
simples, capazes de aumentar a
intensidade de uma força aplicada,
mudar sua direção/sentido ou
mesmo aumentar a distância em
que a força age. Assim, elas
facilitam a realização de ações que
envolvam a aplicação de força.
Imagem
5
MÁQUINAS SIMPLES
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

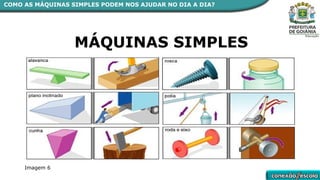

10. MÁQUINAS SIMPLES
Imagem 6
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

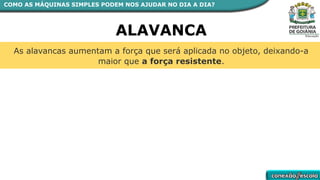

11. As alavancas aumentam a força que será aplicada no objeto, deixando-a
maior que a força resistente.
ALAVANCA
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

12. As alavancas aumentam a força que será aplicada no objeto, deixando-a
maior que a força resistente.
Elas são classificadas de acordo com a posição do ponto de apoio, ponto
de ação (força potente) e ponto de resistência (força resistente).
ALAVANCA
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

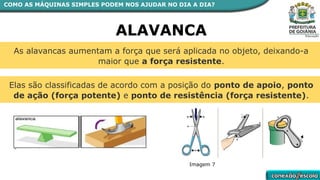

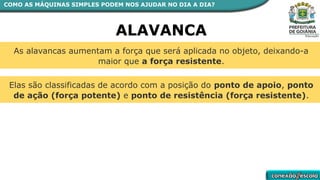

13. As alavancas aumentam a força que será aplicada no objeto, deixando-a
maior que a força resistente.
Elas são classificadas de acordo com a posição do ponto de apoio, ponto
de ação (força potente) e ponto de resistência (força resistente).
ALAVANCA
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?
Imagem 7

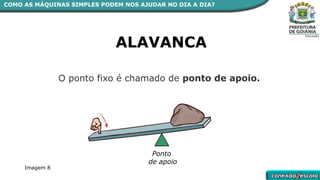

14. ALAVANCA
O ponto fixo é chamado de ponto de apoio.
Ponto
de apoio
Imagem 8
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

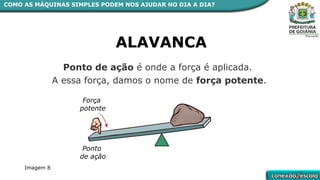

15. ALAVANCA
Ponto de ação é onde a força é aplicada.
A essa força, damos o nome de força potente.
Ponto
de ação
Força
potente
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?
Imagem 8

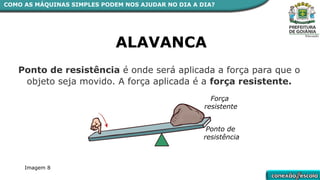

16. ALAVANCA
Ponto de resistência é onde será aplicada a força para que o
objeto seja movido. A força aplicada é a força resistente.
Força
resistente
Ponto de
resistência
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?
Imagem 8

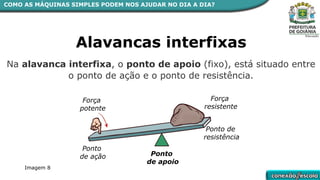

17. Alavancas interfixas
Na alavanca interfixa, o ponto de apoio (fixo), está situado entre
o ponto de ação e o ponto de resistência.
Ponto
de ação
Força
potente
Ponto
de apoio
Força
resistente
Ponto de
resistência
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?
Imagem 8

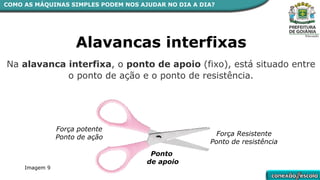

18. Alavancas interfixas
Força potente
Ponto de ação
Ponto
de apoio
Força Resistente
Ponto de resistência
Na alavanca interfixa, o ponto de apoio (fixo), está situado entre
o ponto de ação e o ponto de resistência.
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?
Imagem 9

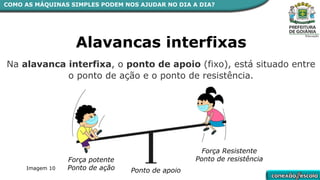

19. Alavancas interfixas
Força potente
Ponto de ação Ponto de apoio
Força Resistente
Ponto de resistência
Na alavanca interfixa, o ponto de apoio (fixo), está situado entre
o ponto de ação e o ponto de resistência.
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?
Imagem 10

20. Alavancas interfixas
Força
potente
Ponto
de ação
Ponto de
apoio
Força
Resistente
Ponto de
resistência
Nelas, a força potente (ou seja: nosso esforço) se torna menor à medida
em que o ponto de apoio e o ponto de resistência se tornam mais
próximos.
Força
potente
Ponto
de ação
Ponto de
apoio
Força
Resistente
Ponto de
resistência
Maior esforço Menor esforço
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

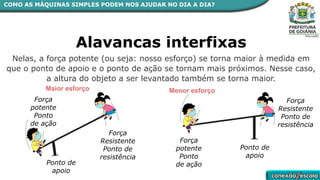

21. Alavancas interfixas
Nelas, a força potente (ou seja: nosso esforço) se torna maior à medida em
que o ponto de apoio e o ponto de ação se tornam mais próximos. Nesse caso,
a altura do objeto a ser levantado também se torna maior.
Força
potente
Ponto
de ação
Menor esforço
Ponto de
apoio
Força
potente
Ponto
de ação
Força
Resistente
Ponto de
resistência
Maior esforço
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?
Ponto de
apoio
Força
Resistente
Ponto de
resistência

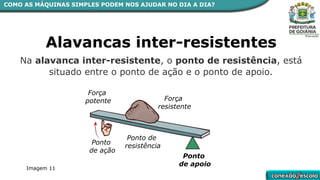

22. Alavancas inter-resistentes
Ponto
de apoio
Força
resistente
Ponto de
resistência
Ponto
de ação
Força
potente
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?
Na alavanca inter-resistente, o ponto de resistência, está
situado entre o ponto de ação e o ponto de apoio.
Imagem 11

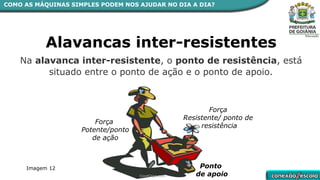

23. Alavancas inter-resistentes
Imagem 12 Ponto
de apoio
Força
Resistente/ ponto de
resistência
Força
Potente/ponto
de ação
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?
Na alavanca inter-resistente, o ponto de resistência, está
situado entre o ponto de ação e o ponto de apoio.
Imagem 12

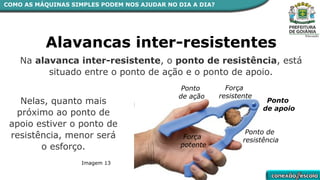

24. Alavancas inter-resistentes
Na alavanca inter-resistente, o ponto de resistência, está
situado entre o ponto de ação e o ponto de apoio.
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?
Ponto
de apoio
Força
resistente
Ponto de
resistência
Ponto
de ação
Força
potente
Nelas, quanto mais
próximo ao ponto de
apoio estiver o ponto de
resistência, menor será
o esforço.
Imagem 13

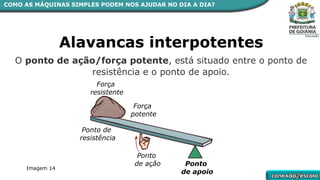

25. Imagem 14
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?
Alavancas interpotentes
O ponto de ação/força potente, está situado entre o ponto de
resistência e o ponto de apoio.
Ponto
de apoio
Força
resistente
Ponto de
resistência
Ponto
de ação
Força
potente
Imagem 14

26. COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

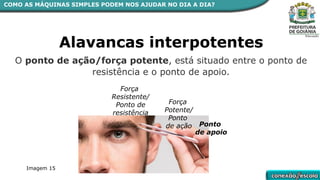

Alavancas interpotentes
O ponto de ação/força potente, está situado entre o ponto de
resistência e o ponto de apoio.
Ponto
de apoio
Força
Resistente/
Ponto de
resistência
Força
Potente/
Ponto
de ação
Imagem 15

27. COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

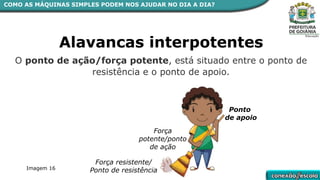

Alavancas interpotentes
O ponto de ação/força potente, está situado entre o ponto de
resistência e o ponto de apoio.
Força resistente/
Ponto de resistência
Ponto
de apoio
Força
potente/ponto
de ação
Imagem 16

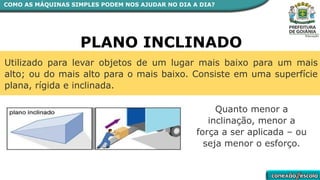

28. PLANO INCLINADO
Utilizado para levar objetos de um lugar mais baixo para um mais
alto; ou do mais alto para o mais baixo. Consiste em uma superfície
plana, rígida e inclinada.
Quanto menor a
inclinação, menor a
força a ser aplicada – ou
seja menor o esforço.
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

29. AÇÃO REFLEXIVA
Discuta suas impressões com seus
colegas, apontando também a
importância da acessibilidade: o
que a sua escola possui e o que
poderia ser feito para que pessoas
com deficiência física tenham seus
direitos de ir e vir assegurados?
Qual inclinação de rampa seria mais adequada: a da imagem A ou B?
Reflita sobre o esforço empreendido em cada uma das situações,
considerando o que aprendeu até aqui sobre o plano inclinado.
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?
Imagem 17

30. COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

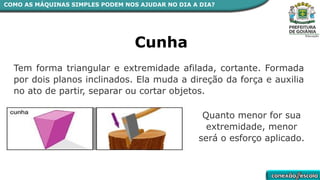

Cunha
Tem forma triangular e extremidade afilada, cortante. Formada
por dois planos inclinados. Ela muda a direção da força e auxilia
no ato de partir, separar ou cortar objetos.
Quanto menor for sua
extremidade, menor
será o esforço aplicado.

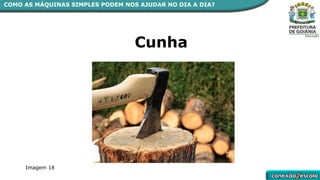

31. COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?
Cunha
Imagem 18

32. COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

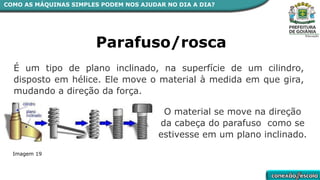

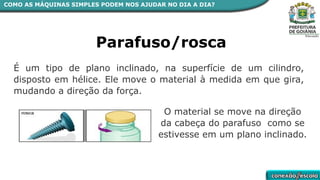

Parafuso/rosca
É um tipo de plano inclinado, na superfície de um cilindro,
disposto em hélice. Ele move o material à medida em que gira,
mudando a direção da força.
O material se move na direção
da cabeça do parafuso como se
estivesse em um plano inclinado.

33. COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?
Parafuso/rosca
É um tipo de plano inclinado, na superfície de um cilindro,
disposto em hélice. Ele move o material à medida em que gira,
mudando a direção da força.
O material se move na direção
da cabeça do parafuso como se
estivesse em um plano inclinado.
Imagem 19

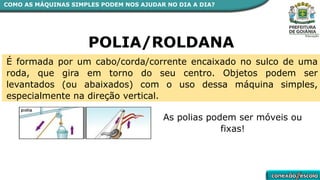

34. COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?
POLIA/ROLDANA
É formada por um cabo/corda/corrente encaixado no sulco de uma
roda, que gira em torno do seu centro. Objetos podem ser
levantados (ou abaixados) com o uso dessa máquina simples,
especialmente na direção vertical.
As polias podem ser móveis ou
fixas!

35. COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

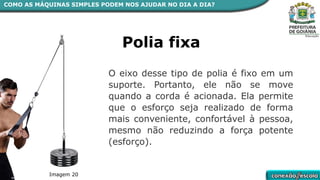

Polia fixa
O eixo desse tipo de polia é fixo em um
suporte. Portanto, ele não se move
quando a corda é acionada. Ela permite
que o esforço seja realizado de forma
mais conveniente, confortável à pessoa,
mesmo não reduzindo a força potente
(esforço).
Imagem 20

36. COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

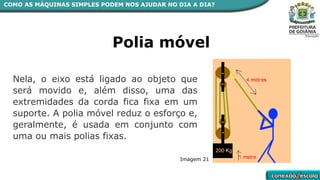

Polia móvel
Nela, o eixo está ligado ao objeto que
será movido e, além disso, uma das
extremidades da corda fica fixa em um
suporte. A polia móvel reduz o esforço e,
geralmente, é usada em conjunto com
uma ou mais polias fixas.
Imagem 21

37. COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

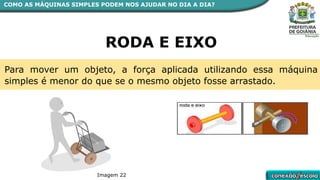

RODA E EIXO
Para mover um objeto, a força aplicada utilizando essa máquina
simples é menor do que se o mesmo objeto fosse arrastado.
Imagem 22

38. COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?
Engrenagem
Imagem
23
Engrenagens são rodas dentadas, que podem ou não estar
conectadas entre si ou a correntes.
Imagem
24

39. Como as máquinas simples
podem nos ajudar no dia a dia?
Vamos conhecer alguns exemplos?
As máquinas simples estão mais próximas
do nosso cotidiano do que imaginamos.
Acompanhe a professora Mariana
Araguaia em uma pequena volta nos
arredores de sua residência,
apresentando alguns exemplos
relacionados a esse tema!
Clique na imagem!
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

40. Proposta de atividade
Portal Conexão Escola
Máquinas simples
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

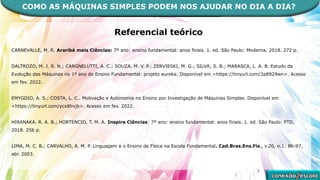

41. Referencial teórico
CARNEVALLE, M. R. Araribá mais Ciências: 7º ano: ensino fundamental: anos finais. 1. ed. São Paulo: Moderna, 2018. 272 p.
DALTROZO, M. J. R. N.; CARGNELUTTI, A. C.; SOUZA, M. V. P.; ZERVIESKI, M. G.; SILVA; S. B.; MARASCA, L. A. B. Estudo da
Evolução das Máquinas no 1º ano do Ensino Fundamental: projeto eureka. Disponível em <https://tinyurl.com/2p8929wn>. Acesso
em fev. 2022.
EMYGDIO, A. S.; COSTA, L. C.. Motivação e Autonomia no Ensino por Investigação de Máquinas Simples. Disponível em
<https://tinyurl.com/ycx8hvjb>. Acesso em fev. 2022.
HIRANAKA. R. A. B.; HORTENCIO, T. M. A. Inspire Ciências: 7º ano: ensino fundamental: anos finais. 1. ed. São Paulo: FTD,
2018. 256 p.
LIMA, M. C. B.; CARVALHO, A. M. P. Linguagem e o Ensino de Física na Escola Fundamental. Cad.Bras.Ens.Fís., v.20, n.1: 86-97,
abr. 2003.
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

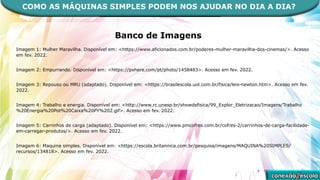

42. Banco de Imagens
Imagem 1: Mulher Maravilha. Disponível em: <https://www.aficionados.com.br/poderes-mulher-maravilha-dos-cinemas/>. Acesso
em fev. 2022.
Imagem 2: Empurrando. Disponível em: <https://pxhere.com/pt/photo/1458483>. Acesso em fev. 2022.
Imagem 3: Repouso ou MRU (adaptado). Disponível em: <https://brasilescola.uol.com.br/fisica/leis-newton.htm>. Acesso em fev.
2022.
Imagem 4: Trabalho e energia. Disponível em: <http://www.rc.unesp.br/showdefisica/99_Explor_Eletrizacao/Imagens/Trabalho
%20Energia%20Pot%20Caixa%20PY%202.gif>. Acesso em fev. 2022.
Imagem 5: Carrinhos de carga (adaptado). Disponível em: <https://www.pmcofres.com.br/cofres-2/carrinhos-de-carga-facilidade-
em-carregar-produtos/>. Acesso em fev. 2022.
Imagem 6: Maquina simples. Disponível em: <https://escola.britannica.com.br/pesquisa/imagens/MAQUINA%20SIMPLES/
recursos/134818>. Acesso em fev. 2022.
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

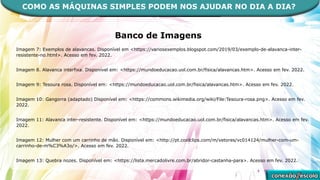

43. Banco de Imagens
Imagem 7: Exemplos de alavancas. Disponível em <https://variosexemplos.blogspot.com/2019/03/exemplo-de-alavanca-inter-
resistente-no.html>. Acesso em fev. 2022.
Imagem 8. Alavanca interfixa. Disponível em: <https://mundoeducacao.uol.com.br/fisica/alavancas.htm>. Acesso em fev. 2022.
Imagem 9: Tesoura rosa. Disponível em: <https://mundoeducacao.uol.com.br/fisica/alavancas.htm>. Acesso em fev. 2022.
Imagem 10: Gangorra (adaptado) Disponível em: <https://commons.wikimedia.org/wiki/File:Tesoura-rosa.png>. Acesso em fev.
2022.
Imagem 11: Alavanca inter-resistente. Disponível em: <https://mundoeducacao.uol.com.br/fisica/alavancas.htm>. Acesso em fev.
2022.
Imagem 12: Mulher com um carrinho de mão. Disponível em: <http://pt.coolclips.com/m/vetores/vc014124/mulher-com-um-
carrinho-de-m%C3%A3o/>. Acesso em fev. 2022.
Imagem 13: Quebra nozes. Disponível em: <https://lista.mercadolivre.com.br/abridor-castanha-para>. Acesso em fev. 2022.
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

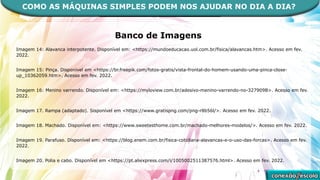

44. Banco de Imagens
Imagem 14: Alavanca interpotente. Disponível em: <https://mundoeducacao.uol.com.br/fisica/alavancas.htm>. Acesso em fev.
2022.
Imagem 15: Pinça. Disponível em <https://br.freepik.com/fotos-gratis/vista-frontal-do-homem-usando-uma-pinca-close-
up_10362059.htm>. Acesso em fev. 2022.
Imagem 16: Menino varrendo. Disponível em: <https://myloview.com.br/adesivo-menino-varrendo-no-327909B>. Acesso em fev.
2022.
Imagem 17. Rampa (adaptado). Sisponível em <https://www.gratispng.com/png-r8b56l/>. Acesso em fev. 2022.
Imagem 18. Machado. Disponível em: <https://www.sweetesthome.com.br/machado-melhores-modelos/>. Acesso em fev. 2022.
Imagem 19. Parafuso. Disponível em: <https://blog.enem.com.br/fisica-cotidiana-alavancas-e-o-uso-das-forcas>. Acesso em fev.
2022.
Imagem 20. Polia e cabo. Disponível em <https://pt.aliexpress.com/i/1005002511387576.html>. Acesso em fev. 2022.
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?

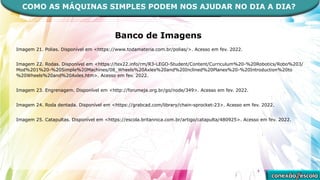

45. Banco de Imagens
Imagem 21. Polias. Disponível em <https://www.todamateria.com.br/polias/>. Acesso em fev. 2022.
Imagem 22. Rodas. Disponível em <https://tex22.info/rm/R3-LEGO-Student/Content/Curriculum%20-%20Robotics/Robo%203/
Mod%201%20-%20Simple%20Machines/08_Wheels%20Axles%20and%20Inclined%20Planes%20-%20Introduction%20to
%20Wheels%20and%20Axles.htm>. Acesso em fev. 2022.
Imagem 23. Engrenagem. Disponível em <http://forumeja.org.br/go/node/349>. Acesso em fev. 2022.
Imagem 24. Roda dentada. Disponível em <https://grabcad.com/library/chain-sprocket-23>. Acesso em fev. 2022.
Imagem 25. Catapultas. Disponível em <https://escola.britannica.com.br/artigo/catapulta/480925>. Acesso em fev. 2022.
COMO AS MÁQUINAS SIMPLES PODEM NOS AJUDAR NO DIA A DIA?
