Educação Tecnológica
ANO LETIVO 2013 / 2014
Transformação e Transmissão
de Movimentos
6º Ano

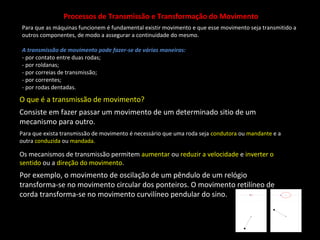

Processos de Transmissão e Transformação do Movimento
Para que as máquinas funcionem é fundamental existir movimento e que esse movimento seja transmitido a
outros componentes, de modo a assegurar a continuidade do mesmo.
A transmissão de movimento pode fazer-se de várias maneiras:
- por contato entre duas rodas;
- por roldanas;
- por correias de transmissão;
- por correntes;
- por rodas dentadas.
O que é a transmissão de movimento?
Consiste em fazer passar um movimento de um determinado sitio de um
mecanismo para outro.
Para que exista transmissão de movimento é necessário que uma roda seja condutora ou mandante e a
outra conduzida ou mandada.
Os mecanismos de transmissão permitem aumentar ou reduzir a velocidade e inverter o
sentido ou a direção do movimento.
Por exemplo, o movimento de oscilação de um pêndulo de um relógio
transforma-se no movimento circular dos ponteiros. O movimento retilíneo de
corda transforma-se no movimento curvilíneo pendular do sino.

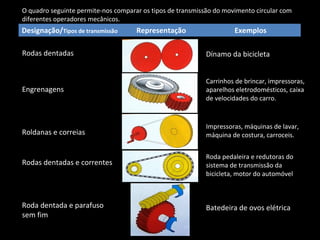

O quadro seguinte permite-nos comparar os tipos de transmissão do movimento circular com
diferentes operadores mecânicos.
Designação/Tipos de transmissão Representação Exemplos
Rodas dentadas Dínamo da bicicleta
Engrenagens
Carrinhos de brincar, impressoras,
aparelhos eletrodomésticos, caixa
de velocidades do carro.
Roldanas e correias
Impressoras, máquinas de lavar,
máquina de costura, carroceis.
Rodas dentadas e correntes
Roda pedaleira e redutoras do
sistema de transmissão da
bicicleta, motor do automóvel
Roda dentada e parafuso
sem fim
Batedeira de ovos elétrica

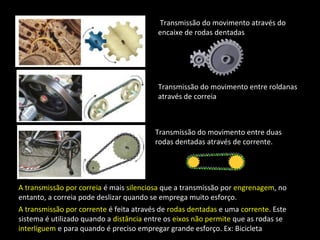

Transmissão do movimento através do
encaixe de rodas dentadas
Transmissão do movimento entre roldanas
através de correia
Transmissão do movimento entre duas
rodas dentadas através de corrente.
A transmissão por correia é mais silenciosa que a transmissão por engrenagem, no
entanto, a correia pode deslizar quando se emprega muito esforço.
A transmissão por corrente é feita através de rodas dentadas e uma corrente. Este
sistema é utilizado quando a distância entre os eixos não permite que as rodas se
interliguem e para quando é preciso empregar grande esforço. Ex: Bicicleta

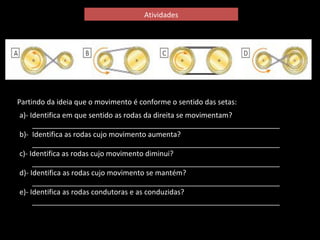

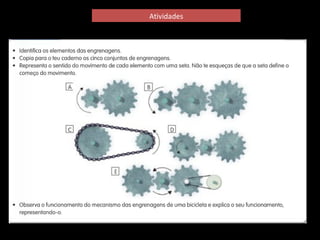

Atividades
Partindo da ideia que o movimento é conforme o sentido das setas:
a)- Identifica em que sentido as rodas da direita se movimentam?
______________________________________________________________
b)- Identifica as rodas cujo movimento aumenta?
______________________________________________________________
c)- Identifica as rodas cujo movimento diminui?
______________________________________________________________
d)- Identifica as rodas cujo movimento se mantém?
______________________________________________________________
e)- Identifica as rodas condutoras e as conduzidas?
______________________________________________________________

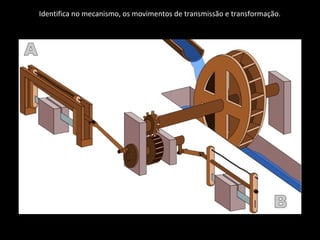

Identifica no mecanismo, os movimentos de transmissão e transformação.

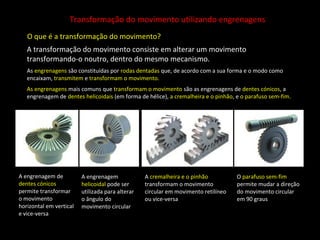

Transformação do movimento utilizando engrenagens
O que é a transformação do movimento?
A transformação do movimento consiste em alterar um movimento
transformando-o noutro, dentro do mesmo mecanismo.
As engrenagens são constituídas por rodas dentadas que, de acordo com a sua forma e o modo como
encaixam, transmitem e transformam o movimento.
As engrenagens mais comuns que transformam o movimento são as engrenagens de dentes cónicos, a
engrenagem de dentes helicoidais (em forma de hélice), a cremalheira e o pinhão, e o parafuso sem-fim.
A engrenagem de
dentes cónicos
permite transformar
o movimento
horizontal em vertical
e vice-versa
A engrenagem
helicoidal pode ser
utilizada para alterar
o ângulo do
movimento circular
A cremalheira e o pinhão
transformam o movimento
circular em movimento retilíneo
ou vice-versa
O parafuso sem-fim
permite mudar a direção
do movimento circular
em 90 graus

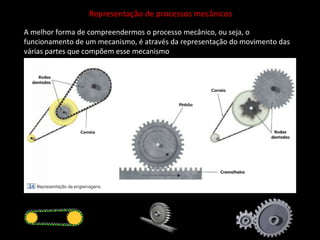

Representação de processos mecânicos
A melhor forma de compreendermos o processo mecânico, ou seja, o
funcionamento de um mecanismo, é através da representação do movimento das
várias partes que compõem esse mecanismo
Atividades

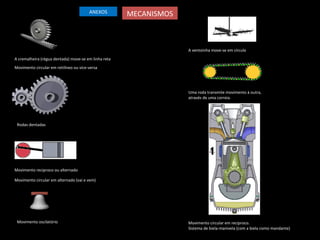

A cremalheira (régua dentada) move-se em linha reta
Movimento circular em retilíneo ou vice-versa
Rodas dentadas
Movimento reciproco ou alternado
Movimento circular em alternado (vai e vem)
Movimento oscilatório
A ventoinha move-se em círculo
Uma roda transmite movimento à outra,
através de uma correia.
Movimento circular em reciproco.
Sistema de biela-manivela (com a biela como mandante)
ANEXOS MECANISMOS
FIM
EB Lajeosa do Dão
Prof. Agostinho Silva
