- 1. Radiação electromagnética Luís CadillonCosta Departamento de Física Universidade de Aveiro
- 2. Temas 1. 2. 3. 4. Antenas. Modulação. Diagramas de radiaçãode antenas. Microondas. Gafanha da Nazaré, 27/11/2013
- 3. Transmissão com fios? Gafanhada Nazaré, 27/11/2013
- 4. Espectro electromagnético Ionizantes Invisível Invisível 300 GHz 300MHz Não ionizantes Gafanha da Nazaré, 27/11/2013 Onde está a rede 50 Hz?

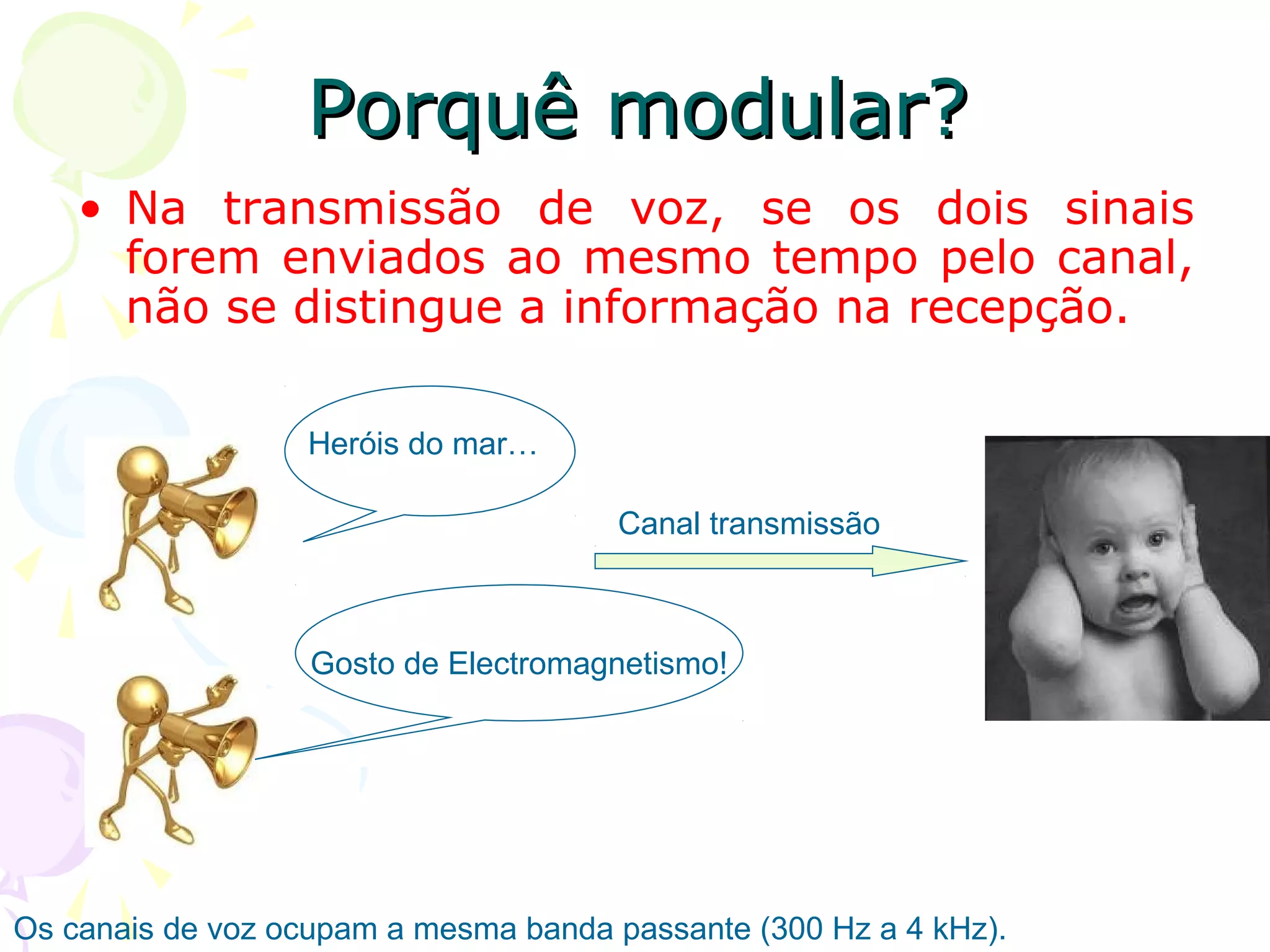

- 5. Porquê modular? • Natransmissão de voz, se os dois sinais forem enviados ao mesmo tempo pelo canal, não se distingue a informação na recepção. Heróis do mar… Canal transmissão Gosto de Electromagnetismo! Os canais de voz ocupam a mesma banda passante (300 Hz a 4 kHz).
- 6. Porquê modular? Colocar ossinais em bandas de frequências diferentes para então enviá-los! PORTADORA Portadora f1 Portadora f2 Canal transmissão
- 7. Outra razão paramodular! Rendimento máximo para h=λ/4 λ=c/f f=1 GHz, λ=30 cm f=100 MHz, λ=3 m f=10 kHz, λ=30 km f=10 Hz, λ=30000 km Necessidade de modular os sinais de baixa frequência como os de áudio! Gafanha da Nazaré, 27/11/2013
- 8. Modulação AM eFM AM FM Gafanha da Nazaré, 27/11/2013 Ruído?

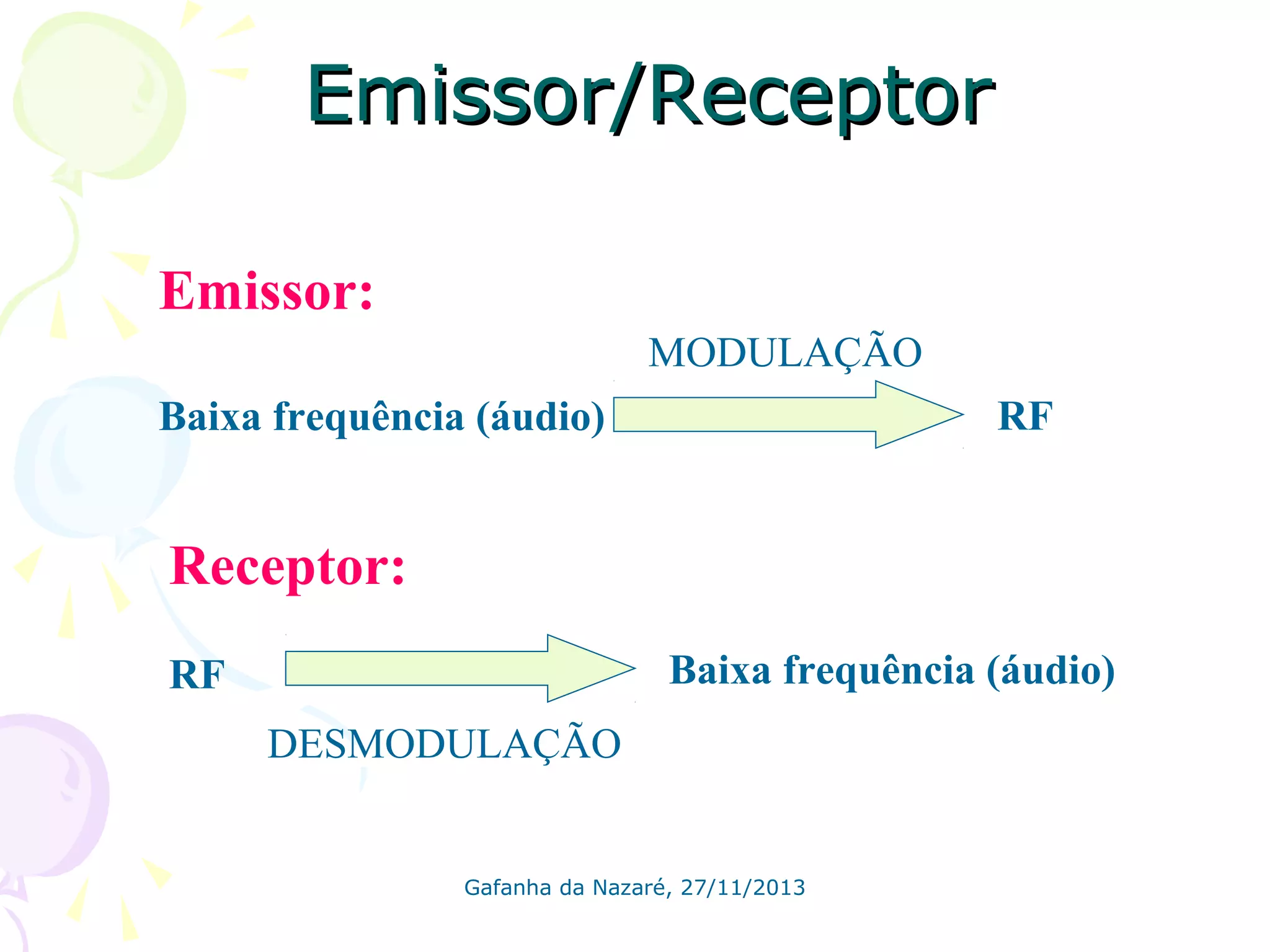

- 9. Emissor/Receptor Emissor: MODULAÇÃO RF Baixa frequência (áudio) Receptor: Baixafrequência (áudio) RF DESMODULAÇÃO Gafanha da Nazaré, 27/11/2013
- 10. Modulação AM Gafanha daNazaré, 27/11/2013

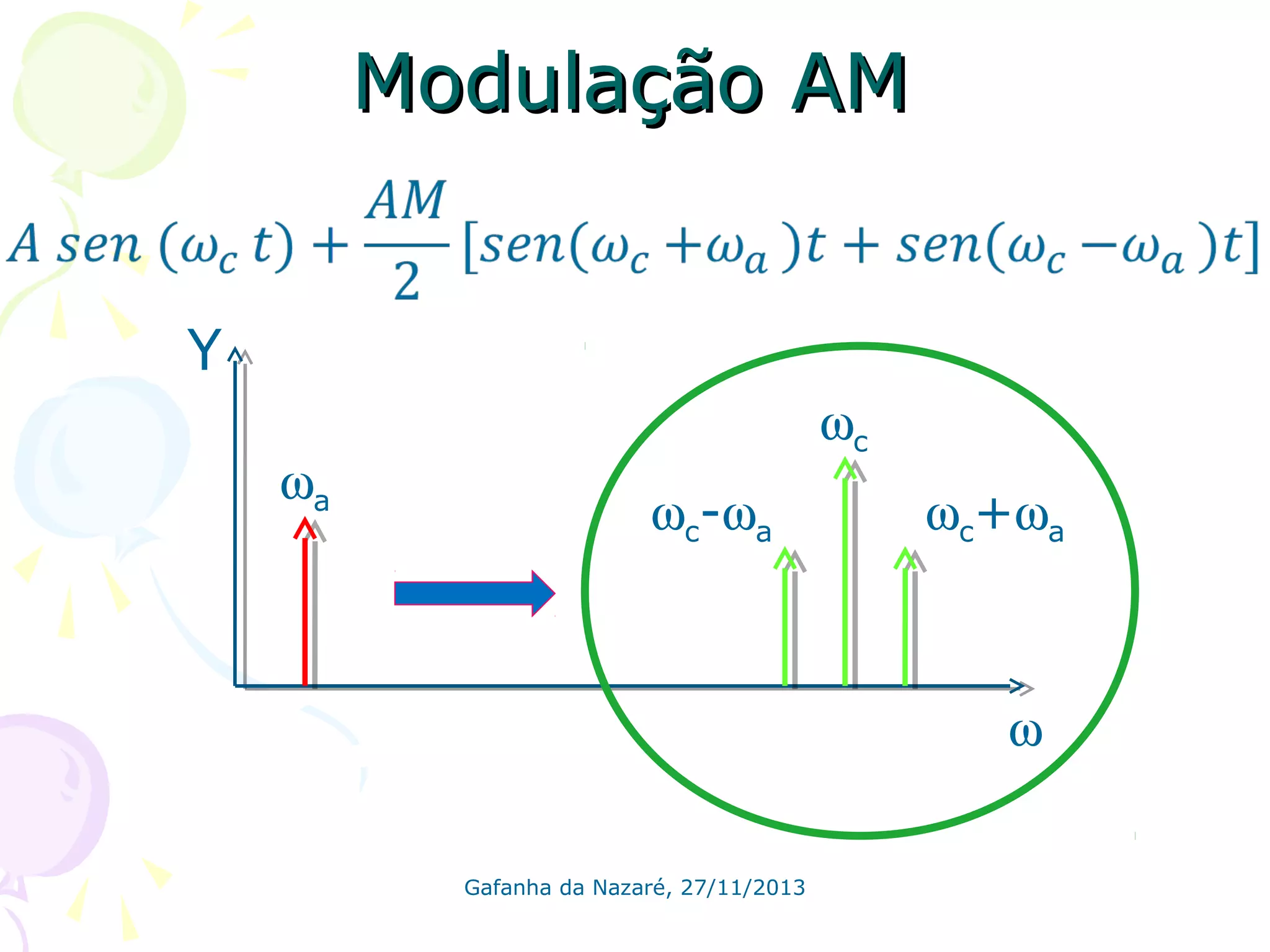

- 11. Modulação AM Y ωa ωc ωc-ωa ωc+ωa ω Gafanha daNazaré, 27/11/2013
- 12. Desmodulação AM • Retirarportadora • Multiplicar por sen (ωct) Gafanha da Nazaré, 27/11/2013

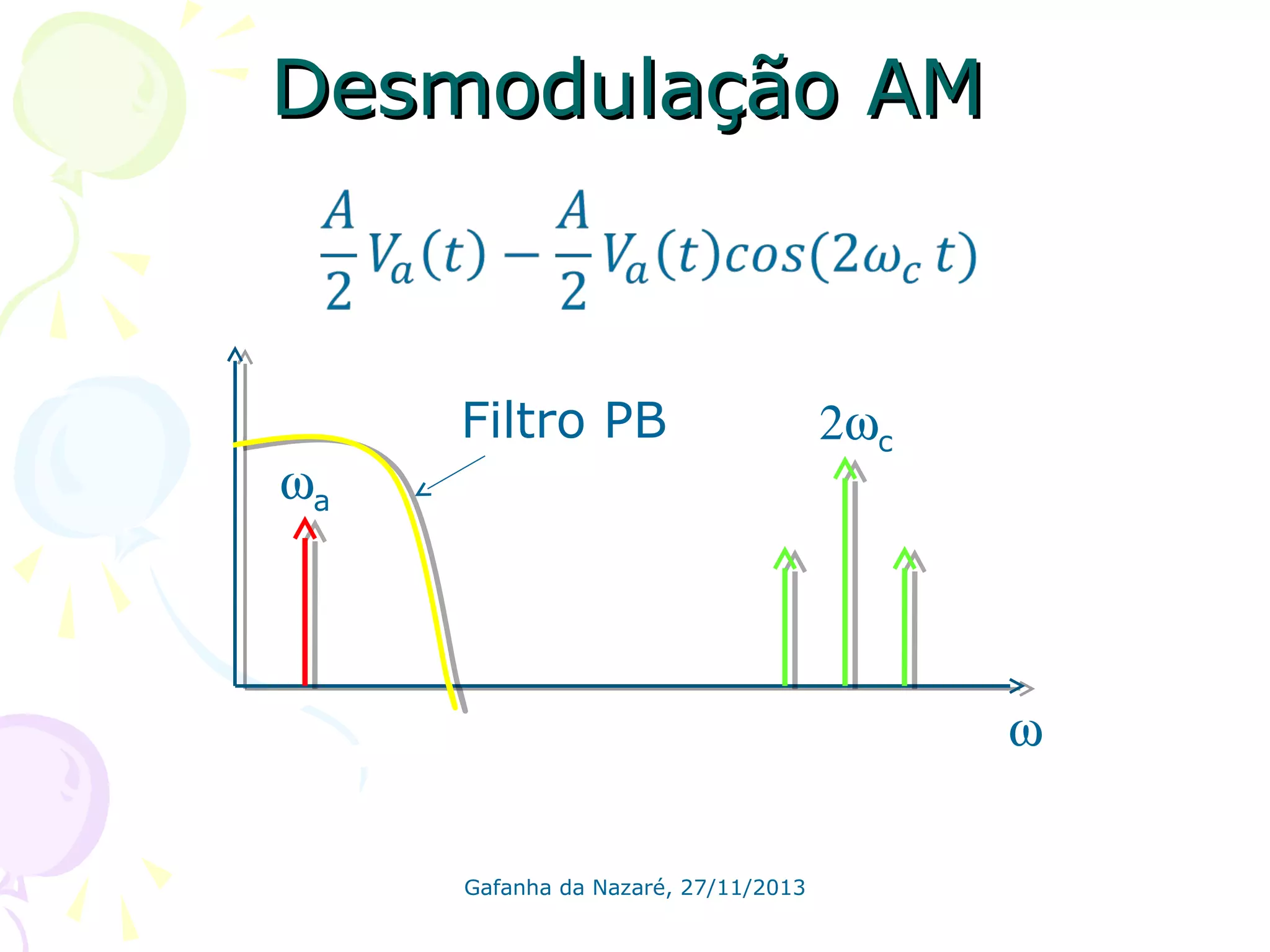

- 13. Desmodulação AM Filtro PB ωa 2ωc ω Gafanhada Nazaré, 27/11/2013

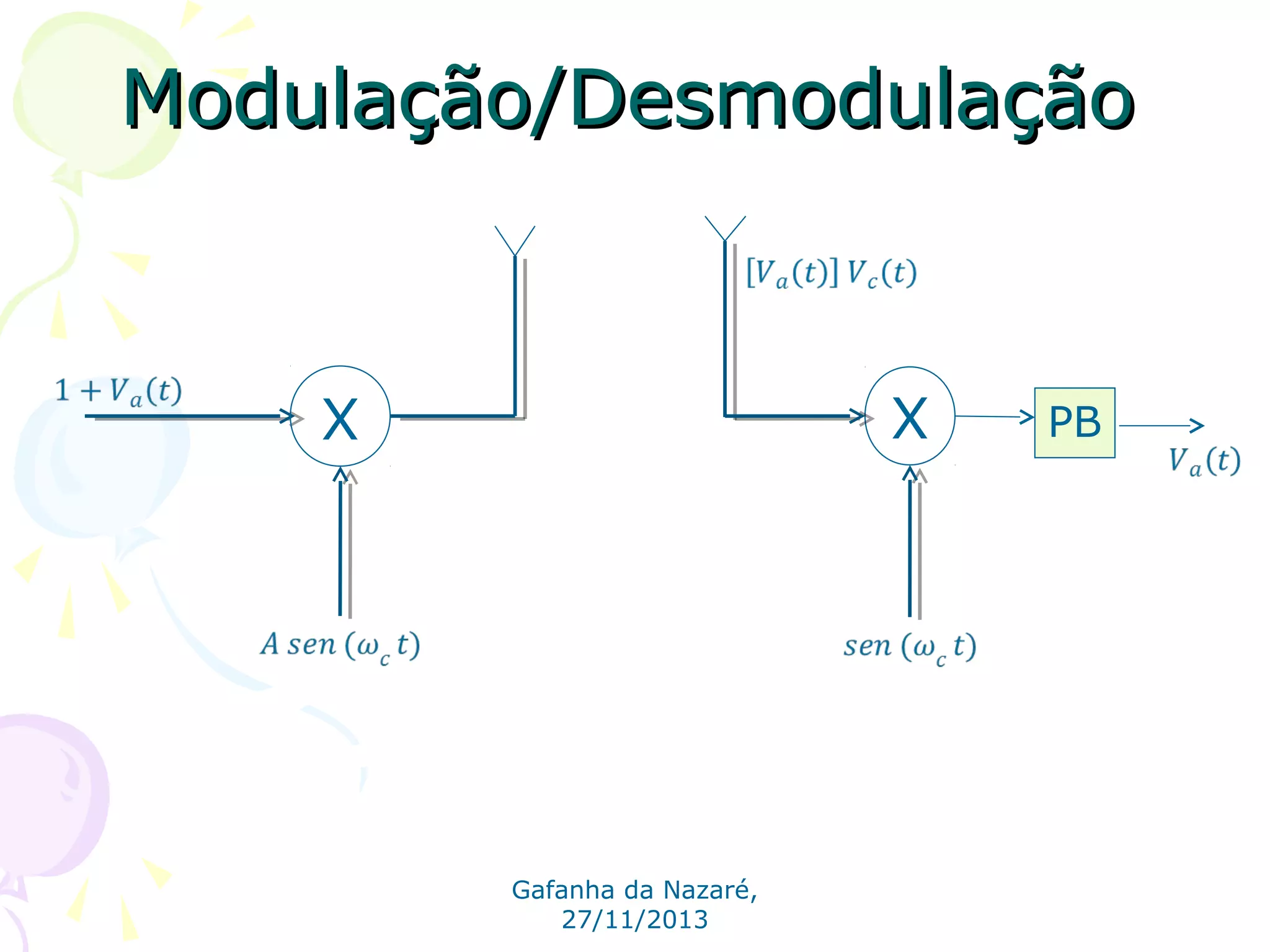

- 14.

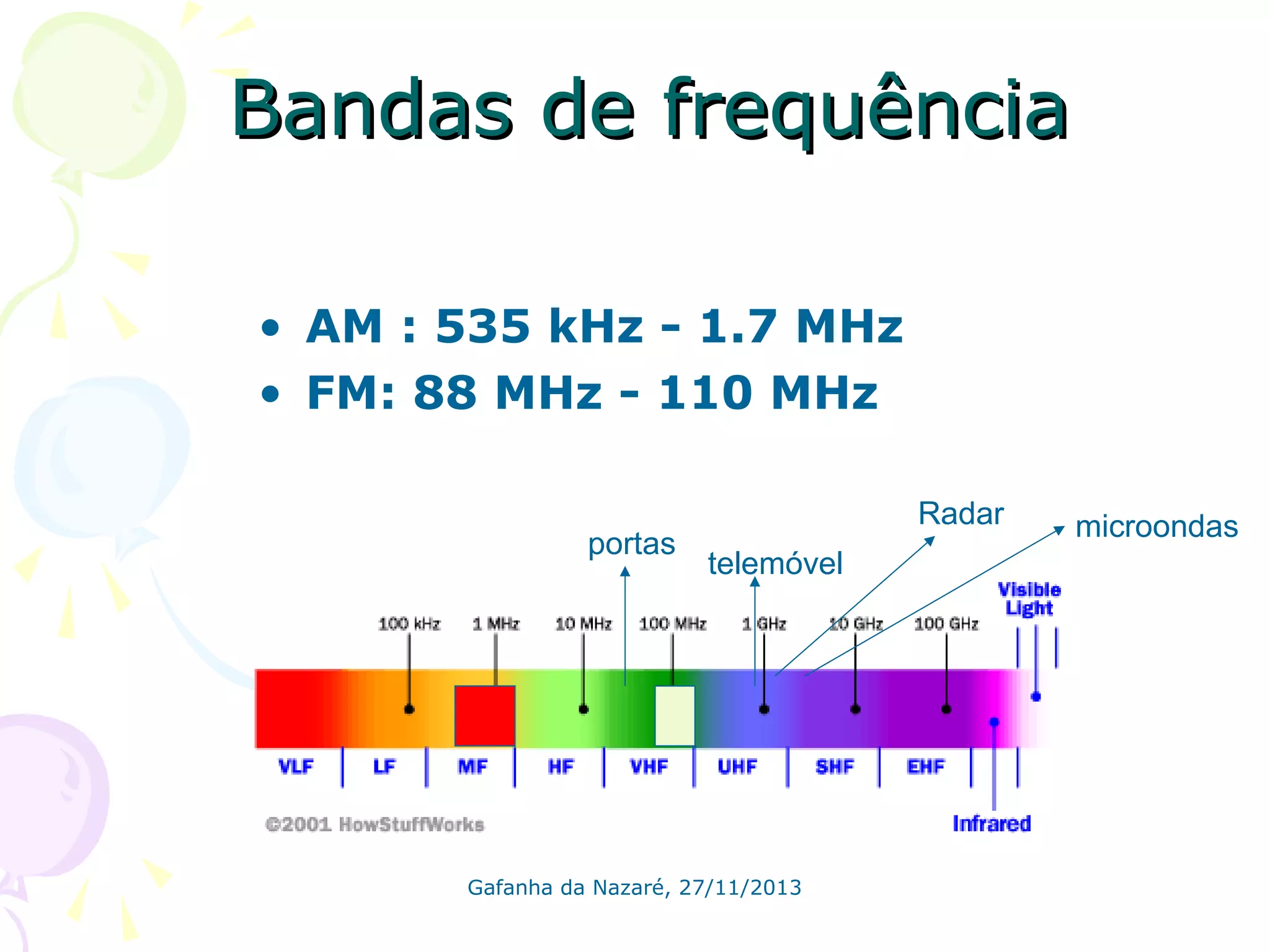

- 15. Bandas de frequência •AM : 535 kHz - 1.7 MHz • FM: 88 MHz - 110 MHz portas Radar telemóvel Gafanha da Nazaré, 27/11/2013 microondas
- 16. Diagramas de radiação Gafanhada Nazaré, 27/11/2013
- 17. Diagrama de radiação δ= condutor 1 πσf Gafanha da Nazaré, 27/11/2013 Al 2.45 GHz, 1 µm
- 18. Aplicações de microondas •Radar, 0.4 GHz<f<9 GHz, P~1 MW, (Spencer, 1946) • Fornos, f=2.45 GHz, P ~1 kW • Transmissão sinais TV, rádio, etc. • Telemóveis, f=0.9 e 1.8 GHz, P~1 W Gafanha da Nazaré, 27/11/2013

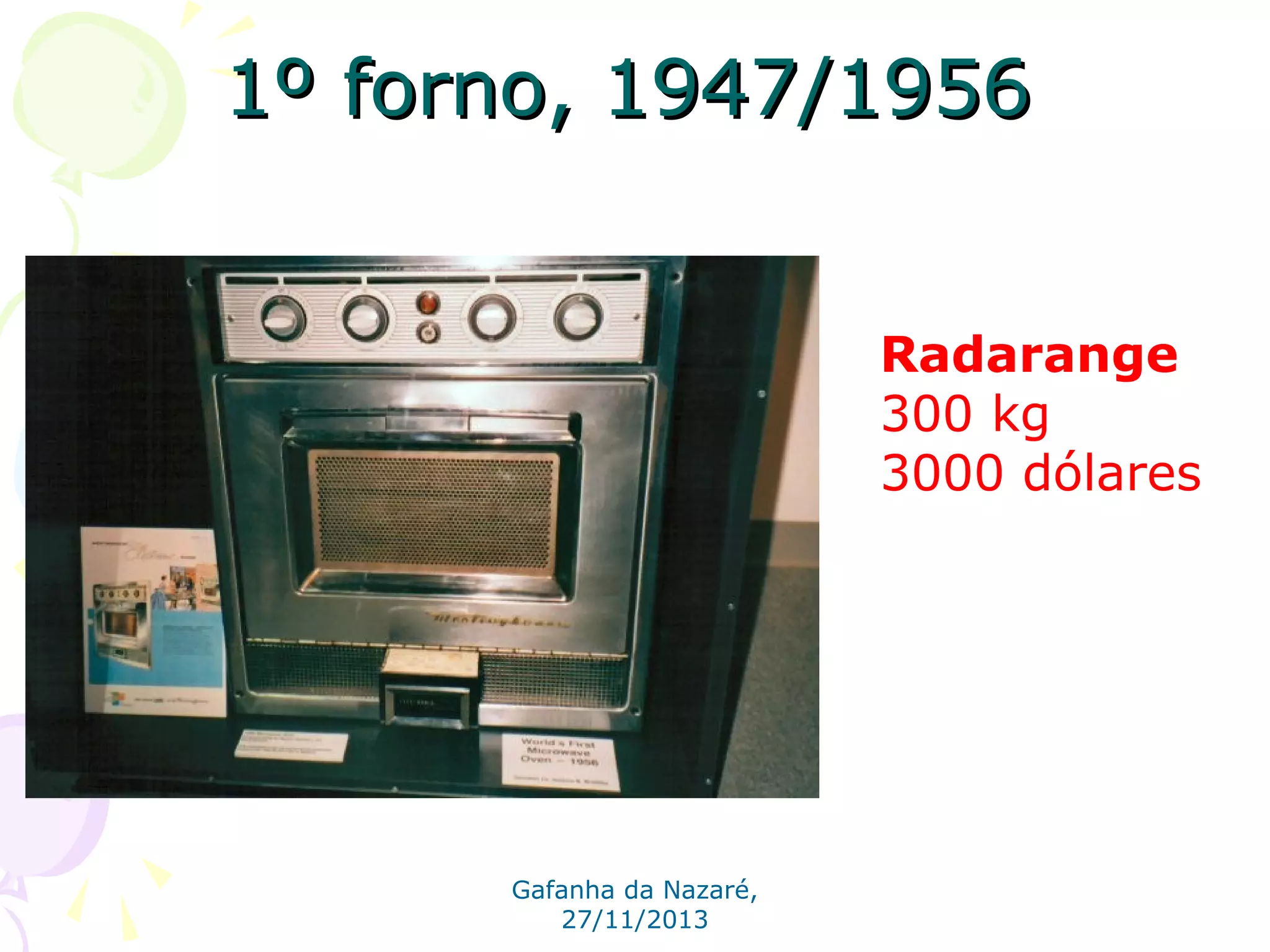

- 19. 1º forno, 1947/1956 Radarange 300kg 3000 dólares Gafanha da Nazaré, 27/11/2013
- 20. O forno 1 δ= πσ f Reflecte Espalh.Guia Magnetrão Cavidade Rede condutividade Prato rotativo Como deve ser a porta? Porta Absorve Gafanha da Nazaré, 27/11/2013
- 21. Algumas datas Comida enlatada,1810 Patente do telegrafo, Morse, 1838 Papel higiénico, 1857 Descoberta das ondas de rádio, Hertz, 1887 1ª transmissão rádio, Lee Forest, 1906 Pedido SOS do Titanic, 14/4/1912 PIM-Rádio, Lisboa, 1924 1ª descida em paraquedas, 1924 Gafanha da Nazaré, 27/11/2013
- 22. Algumas datas Descoberta daPenicilina, 1929 Invenção do Bikini, 1946 Forno de microondas, 1946 Invenção do transistor, 1947 Lego, 1955 Boeing 747, 1970 GPS, militares USA, 1978 Telefone móvel, 1979 Gafanha da Nazaré, 27/11/2013
- 23. A equipa vencedora Oersted Ampère Maxwell Faraday Gafanhada Nazaré, 27/11/2013
