Este documento discute o campo magnético criado por um condutor retilíneo que transporta corrente elétrica. Ele explica que as linhas de indução do campo magnético são circulares e perpendiculares ao condutor. Também apresenta a regra de Ampère para determinar a direção do campo magnético em diferentes pontos.

1. Governo do Estado de Rondônia
Secretaria de Estado da Educação – SEDUC
Coordenadoria Regional de Ensino - CRE
E.E.E.F.M. Cel. Aluízio Pinheiro Ferreira
Rolim de Moura – RO
Campo
Magnético 2ª
parte
Profª.: Daniela Fontana Almenara
Disciplina: Física
Turma: 3º Ano do Ensino Médio

2. Campo magnético de um condutor
retilíneo
Considerando um condutor retilíneo AC bastante comprido e
colocando uma agulha magnética em diversas posições, esta
indicará a direção e o sentido do campo magnético em cada
ponto.

3. Pode-se traçar várias linhas de indução pra representar o
campo magnético a diversas distâncias do condutor, como
nas imagens abaixo
Linhas de indução do campo magnético criado por um condutor
retilíneo, perpendicular à folha de papel e saindo dela.

5. Usa-se a regra chamada Regra
de Ámpere, que consiste em
dispor a mão direita ao longo
do condutor, no sentido da
corrente, e os demais dedos
envolvendo o condutor, estes
dedos indicarão o sentido das
linhas de indução.

6. Consideremos a figura abaixo

8. Resumo

9. Exemplo
Um fio retilíneo
transporta
uma
corrente i com
sentido indicado
na fig. ao lado.

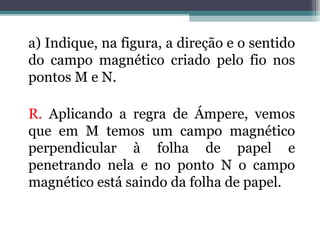

10. a) Indique, na figura, a direção e o sentido
do campo magnético criado pelo fio nos
pontos M e N.
R. Aplicando a regra de Ámpere, vemos
que em M temos um campo magnético
perpendicular à folha de papel e
penetrando nela e no ponto N o campo
magnético está saindo da folha de papel.

12. Exercícios de fixação
• Página 236, exer: 1 ao 4
