Sismologia
Biologia e Geologia – 10º ano
Maria João Drumond / janeiro 2013

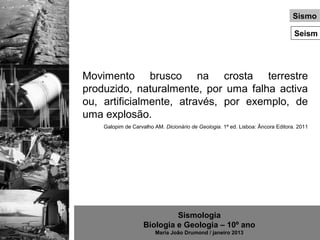

Sismo

Seism

Movimento brusco na crosta terrestre
produzido, naturalmente, por uma falha activa
ou, artificialmente, através, por exemplo, de
uma explosão.
Galopim de Carvalho AM. Dicionário de Geologia. 1ª ed. Lisboa: Âncora Editora. 2011

Sismologia

sismologia

seismology

Estudo da propagação das ondas sísmicas no
globo terrestre, provenientes de sismos
naturais e artificiais.

Sismologia

macrossismo

macroseism

Sismo sensível sem o auxílio de aparelhagem
adequada.

microssismo

microseism

Agitação ao nível da crosta superfícial, ou ruído
de fundo, atribuída à atividade industrial e aos
transportes, ao vento e à rebentação da vaga
no litoral.

Sismologia

ABALOS
SISMO RÉPLICAS
PREMONITÓRIOS

tempo

Sismologia

Manual pág. 144

Sismologia

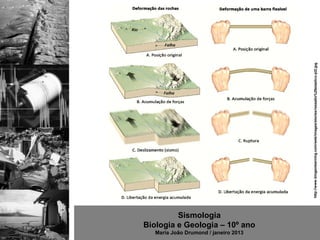

A teoria do ressalto elástico foi
estabelecida por H. F. Reid
com base em estudos
geodésicos que realizou após
o sismo de 1906 em São
Francisco, Califórnia, de um e
do outro lado do segmento da
falha de Sto. André que sofreu
rotura durante o sismo.

Sismologia

Sismologia


http://www.biogeolearning.com/web/images/stories/ressalto%20elastico-pt2.jpg

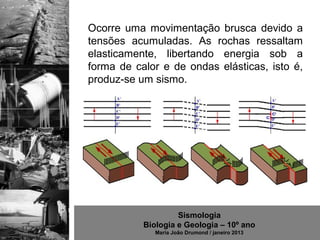

Ocorre uma movimentação brusca devido a
tensões acumuladas. As rochas ressaltam
elasticamente, libertando energia sob a
forma de calor e de ondas elásticas, isto é,
produz-se um sismo.

Sismologia

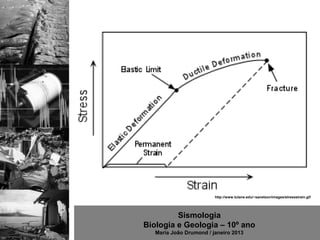

http://www.tulane.edu/~sanelson/images/stressstrain.gif

Sismologia

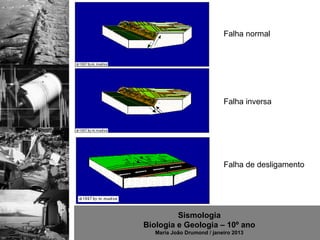

Falha normal

Falha inversa

Falha de desligamento

Sismologia

http://www.minervasd.org/684230120125524/lib/684230120125524/fault_cartoon.jpg

Sismologia

Sismologia

Ondas de Rayleigh

Ondas de Love

http://www.netxplica.com/manual.virtual/exercicios/imagem/ondas.sismicas.ae.png

Sismologia

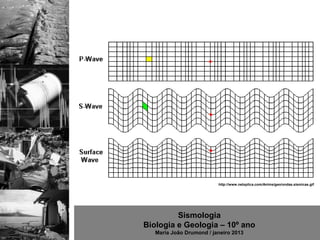

http://www.netxplica.com/Anims/geo/ondas.sismicas.gif

Sismologia

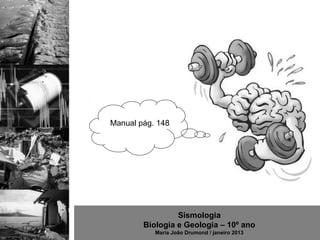

Manual pág. 148

Sismologia

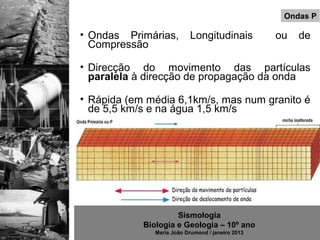

Ondas P

• Ondas Primárias, Longitudinais ou de
Compressão

• Direcção do movimento das partículas
paralela à direcção de propagação da onda

• Rápida (em média 6,1km/s, mas num granito é
de 5,5 km/s e na água 1,5 km/s

Sismologia

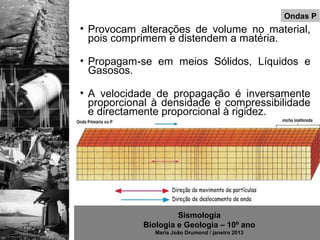

Ondas P
• Provocam alterações de volume no material,
pois comprimem e distendem a matéria.

• Propagam-se em meios Sólidos, Líquidos e
Gasosos.

• A velocidade de propagação é inversamente
proporcional à densidade e compressibilidade
e directamente proporcional à rigidez.

Sismologia

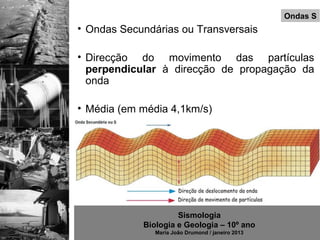

Ondas S
• Ondas Secundárias ou Transversais

• Direcção do movimento das partículas
perpendicular à direcção de propagação da
onda

• Média (em média 4,1km/s)

Sismologia

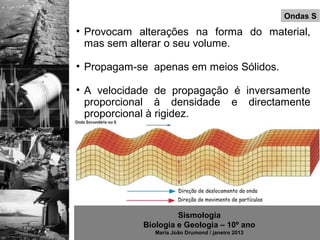

Ondas S
• Provocam alterações na forma do material,
mas sem alterar o seu volume.

• Propagam-se apenas em meios Sólidos.

• A velocidade de propagação é inversamente
proporcional à densidade e directamente
proporcional à rigidez.

Sismologia

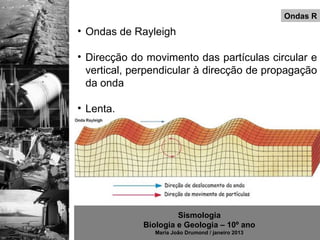

Ondas R
• Ondas de Rayleigh

• Direcção do movimento das partículas circular e
vertical, perpendicular à direcção de propagação
da onda

• Lenta.

Sismologia

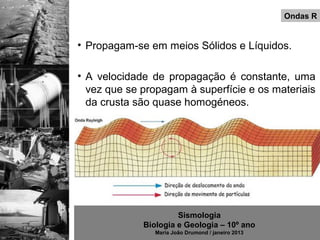

Ondas R

• Propagam-se em meios Sólidos e Líquidos.

• A velocidade de propagação é constante, uma
vez que se propagam à superfície e os materiais
da crusta são quase homogéneos.

Sismologia

Ondas L
• Ondas de Love

• Direcção do movimento das partículas horizontal,
mas perpendicular à direcção de propagação da
onda

• Lenta, mas mais rápida que a velocidade das
ondas R

Sismologia

Ondas L

• Propagam-se apenas em meios Sólidos.

• A velocidade de propagação é constante, uma
vez que se propagam à superfície e os
materiais da crusta são quase homogéneos.

Sismologia

http://www.state.nj.us/dep/njgs/enviroed/cartoon.gif

Sismologia

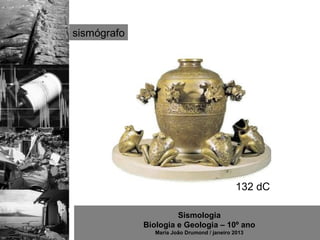

sismógrafo

132 dC

Sismologia

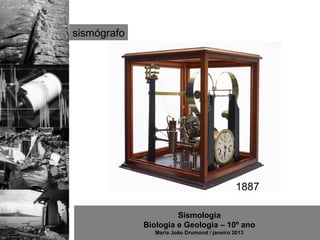

sismógrafo

1887

Sismologia

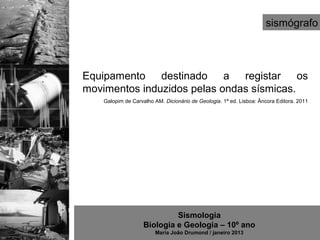

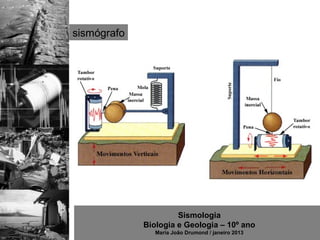

sismógrafo

Equipamento destinado a registar os
movimentos induzidos pelas ondas sísmicas.

Sismologia

sismógrafo

Sismologia

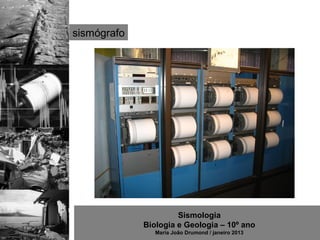

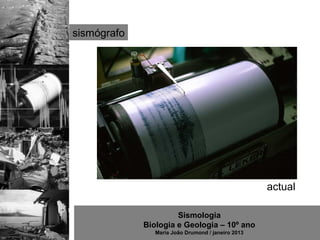

sismógrafo

actual

Sismologia

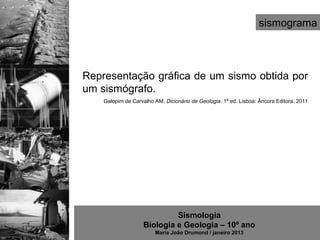

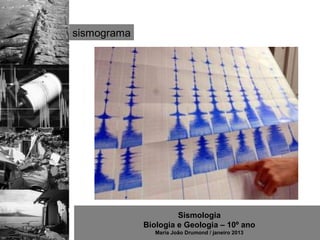

sismograma

Representação gráfica de um sismo obtida por
um sismógrafo.

Sismologia

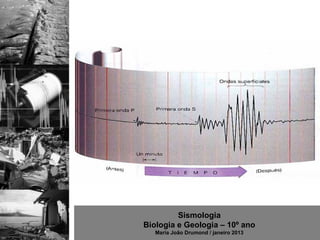

sismograma

Sismologia

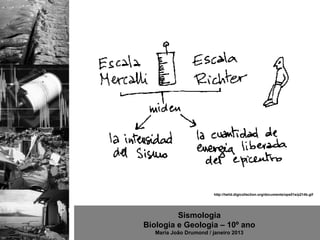

http://helid.digicollection.org/documents/ops01s/p214b.gif

Sismologia

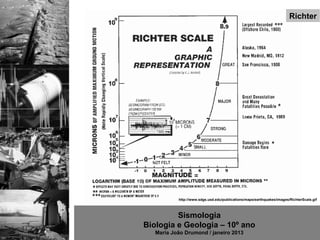

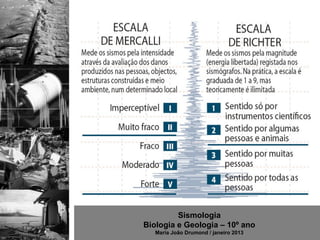

Richter

http://www.sdgs.usd.edu/publications/maps/earthquakes/images/RichterScale.gif

Sismologia

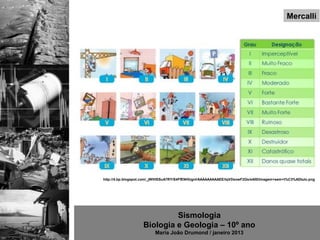

Mercalli

http://4.bp.blogspot.com/_jWIHSSuA7RY/S4FfENHUgnI/AAAAAAAAAEE/tqVDsowF2Gs/s400/Imagem+sem+t%C3%ADtulo.png

Sismologia

Manual pág. 153

Sismologia

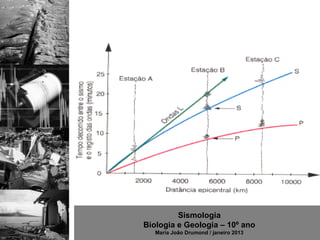

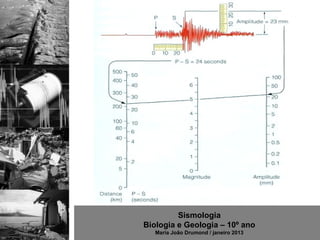

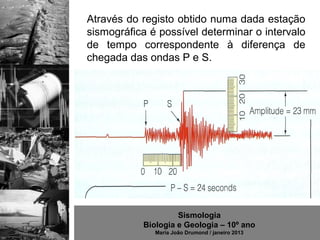

Através do registo obtido numa dada estação
sismográfica é possível determinar o intervalo
de tempo correspondente à diferença de
chegada das ondas P e S.

Sismologia

Manual pág. 154

Sismologia

Manual pág. 156

Sismologia

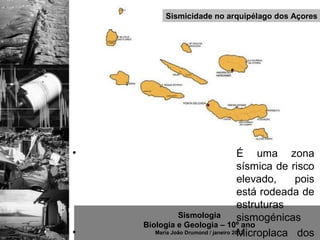

Sismicidade no arquipélago dos Açores

• É uma zona
sísmica de risco
elevado, pois
está rodeada de
estruturas
Sismologia sismogénicas
• Microplaca dos

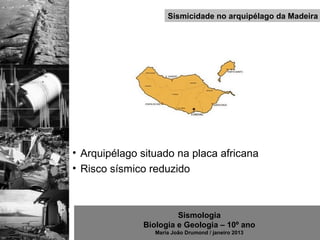

Sismicidade no arquipélago da Madeira

• Arquipélago situado na placa africana
• Risco sísmico reduzido

Sismologia

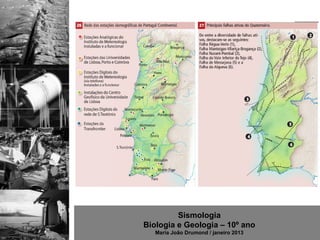

Sismicidade em
Portugal continental

• Risco maior em Lisboa e Algarve, devido à falha
Açores-Gibraltar
• Risco menor: norte do país
Sismologia

É posivel prever os sismos?

Sismologia

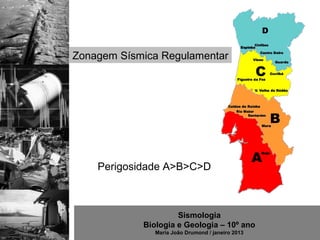

Zonagem Sísmica Regulamentar

Perigosidade A>B>C>D
