José Luís Alves
Sismologia
Biologia e Geologia
10º ano
José Luís Alves

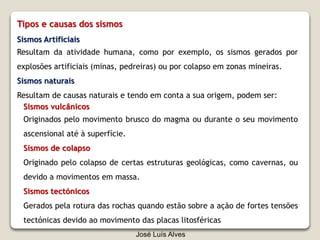

Tipos e causas dos sismos
Sismos Artificiais
Resultam da atividade humana, como por exemplo, os sismos gerados por
explosões artificiais (minas, pedreiras) ou por colapso em zonas mineiras.
Sismos naturais
Resultam de causas naturais e tendo em conta a sua origem, podem ser:
Sismos vulcânicos
Originados pelo movimento brusco do magma ou durante o seu movimento
ascensional até à superfície.
Sismos de colapso
Originado pelo colapso de certas estruturas geológicas, como cavernas, ou
devido a movimentos em massa.
Sismos tectónicos
Gerados pela rotura das rochas quando estão sobre a ação de fortes tensões
tectónicas devido ao movimento das placas litosféricas
José Luís Alves

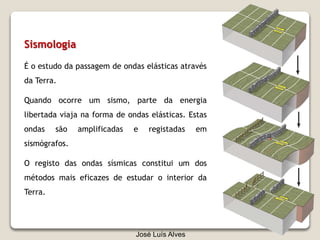

Sismologia
É o estudo da passagem de ondas elásticas através
da Terra.
Quando ocorre um sismo, parte da energia
libertada viaja na forma de ondas elásticas. Estas
ondas são amplificadas e registadas em
sismógrafos.
O registo das ondas sísmicas constitui um dos
métodos mais eficazes de estudar o interior da
Terra.
José Luís Alves
Comportamento dos materiais
Comportamento elástico
A deformação é proporcional à força
aplicada e é reversível, isto é, depois de
removida a força, o corpo regressa à sua
forma original.
Comportamento plástico ou dúctil
A relação tensão-deformação deixa de ser linear e a deformação passa a
ser irreversível. Se o material for dúctil formam-se dobras.
Comportamento frágil
A relação tensão-deformação ultrapassa o limite de plasticidade originando
fraturas ou falhas.
José Luís Alves
Teoria do Ressalto Elástico
Proposta por Henry Reid em 1911 após
estudar o sismo de 1906 em S. Francisco,
Califórnia, de um e do outro lado do
segmento da falha de Sto. André que sofreu
rotura durante o sismo.
Quando o material rochoso fica sujeito a um
nível de tensão que ultrapassa o seu limite
elástico, dá-se a deformação das rochas.
José Luís Alves

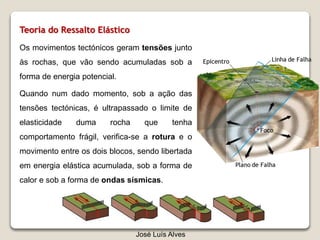

Teoria do Ressalto Elástico
Os movimentos tectónicos geram tensões junto
às rochas, que vão sendo acumuladas sob a
forma de energia potencial.
Quando num dado momento, sob a ação das
tensões tectónicas, é ultrapassado o limite de
elasticidade duma rocha que tenha
comportamento frágil, verifica-se a rotura e o
movimento entre os dois blocos, sendo libertada
em energia elástica acumulada, sob a forma de
calor e sob a forma de ondas sísmicas.

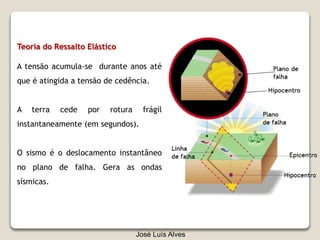

Teoria do Ressalto Elástico
A tensão acumula-se durante anos até
que é atingida a tensão de cedência.
A terra cede por rotura frágil
instantaneamente (em segundos).
O sismo é o deslocamento instantâneo
no plano de falha. Gera as ondas
sísmicas.
José Luís Alves
Ondas sísmicas
A Terra é constituída por uma sucessão de camadas estratificadas e
homogéneas.
As ondas sísmicas são refletidas e refratadas nos meios com densidades
diferentes.
José Luís Alves
Ondas profundas ou
volúmicas
Ondas superficiais
Principais tipos de ondas sísmicas
P - Primárias
S - Secundárias
5 km/s
2-3 km/s
L - Love
R - Rayleigh
José Luís Alves
José Luís Alves

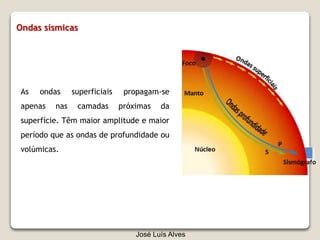

As ondas superficiais propagam-se
apenas nas camadas próximas da
superfície. Têm maior amplitude e maior
período que as ondas de profundidade ou
volúmicas.
Ondas sísmicas
José Luís Alves
Ondas P
Movimentam as partículas do solo comprimindo-as e dilatando-as. O
movimento das partículas é paralelo à direção de propagação da onda.
Atravessam meios sólidos, líquidos e gasosos.
São semelhantes ao movimento das ondas de som.
Ondas volúmicas ou de profundidade
José Luís Alves

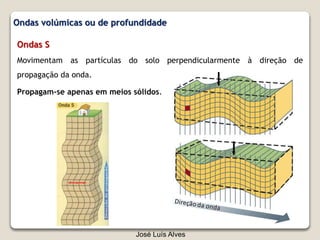

Ondas volúmicas ou de profundidade
Ondas S
Movimentam as partículas do solo perpendicularmente à direção de
propagação da onda.
Propagam-se apenas em meios sólidos.
José Luís Alves
Ondas volúmicas ou de profundidade
Ondas Love
Apresentam movimento horizontal e as partículas do meio vibram
perpendicularmente à direção de propagação da onda.
Propagam-se apenas nos sólidos.
Compostas pelas ondas S, mas são mais lentas.
As ondas de L “atacam” preferencialmente os alicerces dos prédios.
Possuem movimentos semelhantes à deslocação de uma cobra.
José Luís Alves
Ondas de Superfície
José Luís Alves

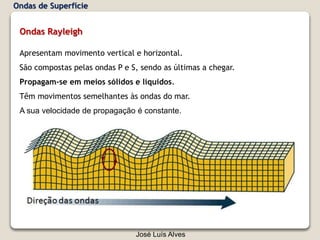

Ondas Rayleigh
Apresentam movimento vertical e horizontal.
São compostas pelas ondas P e S, sendo as últimas a chegar.
Propagam-se em meios sólidos e líquidos.
Têm movimentos semelhantes às ondas do mar.
A sua velocidade de propagação é constante.
Ondas de Superfície

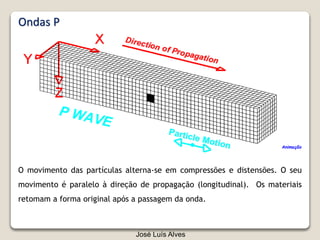

Ondas P
O movimento das partículas alterna-se em compressões e distensões. O seu
movimento é paralelo à direção de propagação (longitudinal). Os materiais
retomam a forma original após a passagem da onda.
Animação
José Luís Alves

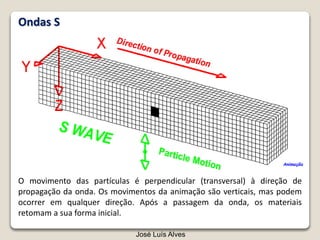

Ondas S
O movimento das partículas é perpendicular (transversal) à direção de
propagação da onda. Os movimentos da animação são verticais, mas podem
ocorrer em qualquer direção. Após a passagem da onda, os materiais
retomam a sua forma inicial.
Animação
José Luís Alves
Ondas L (Love)
O movimento das partículas é transversal (horizontal e perpendicular) à
direção de propagação.
A amplitude diminui com a profundidade.
Os materiais retomam a sua forma original após a passagem da onda.
Animação
José Luís Alves

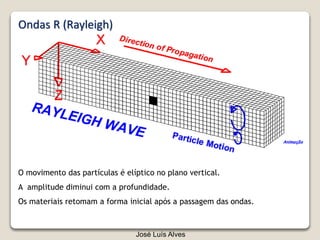

Animação
O movimento das partículas é elíptico no plano vertical.
A amplitude diminui com a profundidade.
Os materiais retomam a forma inicial após a passagem das ondas.
Ondas R (Rayleigh)
José Luís Alves

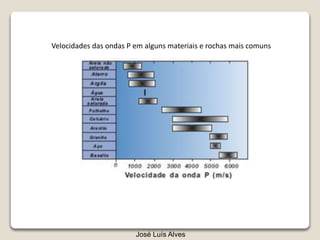

Velocidades das ondas P em alguns materiais e rochas mais comuns
José Luís Alves

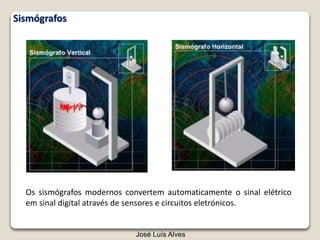

Os sismógrafos modernos convertem automaticamente o sinal elétrico
em sinal digital através de sensores e circuitos eletrónicos.
José Luís Alves

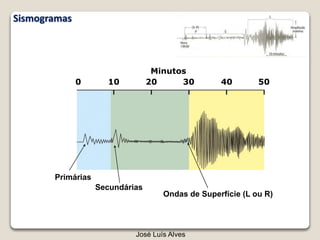

Sismógrafos
Minutos
Ondas de Superfície (L ou R)
0
P S
10 20 30 40 50
Primárias
Secundárias
Anatomia de um sismo
José Luís Alves
Sismogramas
Exemplo de sismograma
José Luís Alves

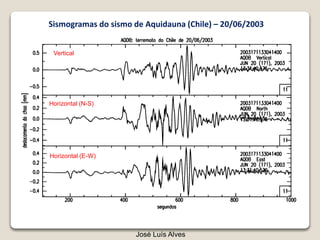

Sismogramas do sismo de Aquidauna (Chile) – 20/06/2003
Vertical
Horizontal (N-S)
Horizontal (E-W)
Sismologia

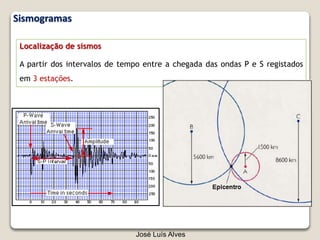

Exemplo de sismograma

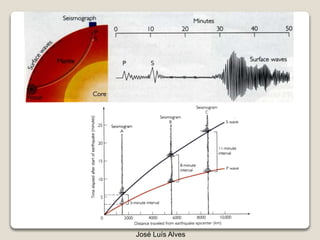

Localização de sismos
A partir dos intervalos de tempo entre a chegada das ondas P e S registados
em 3 estações.
José Luís Alves
Sismogramas
José Luís Alves
Distância percorrida desde o epicentro (km)
Tempodecorridoapósoiníciodosismo(min)
3 minutos
aos
1500 km
2000 4000 6000 8000 10000
25
20
Sismograma
A
11 minutos
de intervalo aos
8600 km8 minutos
aos
5600 km
15
10
5
0
Sismograma
B
Sismograma
C
Ondas S
Ondas P
José Luís Alves

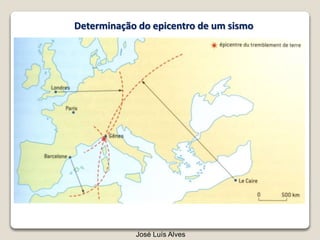

Determinação do epicentro de um sismo
José Luís Alves

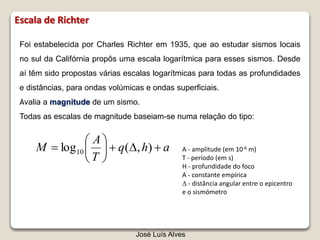

Foi estabelecida por Charles Richter em 1935, que ao estudar sismos locais
no sul da Califórnia propôs uma escala logarítmica para esses sismos. Desde
aí têm sido propostas várias escalas logarítmicas para todas as profundidades
e distâncias, para ondas volúmicas e ondas superficiais.
Avalia a magnitude de um sismo.
Todas as escalas de magnitude baseiam-se numa relação do tipo:
ahq
T
A
M 





 ),(log10 A - amplitude (em 10-6 m)
T - período (em s)
H - profundidade do foco
A - constante empírica
 - distância angular entre o epicentro
e o sismómetro
José Luís Alves
Escala de Richter
José Luís Alves

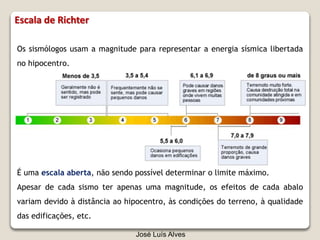

Os sismólogos usam a magnitude para representar a energia sísmica libertada
no hipocentro.
Escala de Richter
É uma escala aberta, não sendo possível determinar o limite máximo.
Apesar de cada sismo ter apenas uma magnitude, os efeitos de cada abalo
variam devido à distância ao hipocentro, às condições do terreno, à qualidade
das edificações, etc.

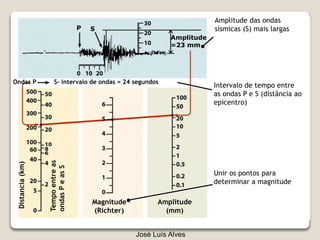

Amplitude
=23 mm
Magnitude
(Richter)
Amplitude
(mm)
Tempoentreas
ondasPeasS
Distancia(km)
P S
S- intervalo de ondas = 24 segundosOndas P
Amplitude das ondas
sísmicas (S) mais largas
Intervalo de tempo entre
as ondas P e S (distância ao
epicentro)
Unir os pontos para
determinar a magnitude
José Luís Alves

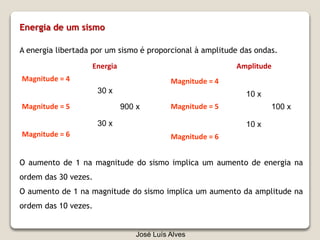

Energia de um sismo
A energia libertada por um sismo é proporcional à amplitude das ondas.
Magnitude = 4
900 x
O aumento de 1 na magnitude do sismo implica um aumento de energia na
ordem das 30 vezes.
O aumento de 1 na magnitude do sismo implica um aumento da amplitude na
ordem das 10 vezes.
Magnitude = 5
Magnitude = 6
30 x
30 x
100 x
10 x
10 x
Energia Amplitude
Magnitude = 4
Magnitude = 5
Magnitude = 6
José Luís Alves
José Luís Alves
José Luís Alves

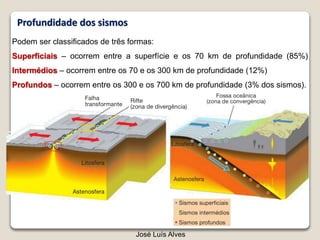

Profundidade dos sismos
Podem ser classificados de três formas:
Superficiais – ocorrem entre a superfície e os 70 km de profundidade (85%)
Intermédios – ocorrem entre os 70 e os 300 km de profundidade (12%)
Profundos – ocorrem entre os 300 e os 700 km de profundidade (3% dos sismos).
José Luís Alves
Profundidade dos sismos
Na crosta continental, a maior parte dos sismos ocorrem entre os 2 e os 20 km,
sendo muito raros abaixo dos 20 km, uma vez que a temperatura e pressão são
elevadas, fazendo com que a matéria seja dúctil e tenha mais elasticidade.
Como a crosta oceânica é fria, nas zonas de subducção os sismos podem ser
mais profundos.
José Luís Alves

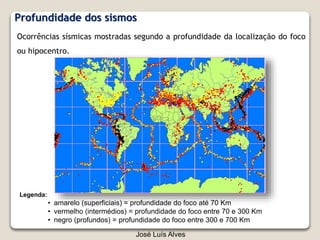

Legenda:
• amarelo (superficiais) = profundidade do foco até 70 Km
• vermelho (intermédios) = profundidade do foco entre 70 e 300 Km
• negro (profundos) = profundidade do foco entre 300 e 700 Km
Ocorrências sísmicas mostradas segundo a profundidade da localização do foco
ou hipocentro.
Profundidade dos sismos
José Luís Alves

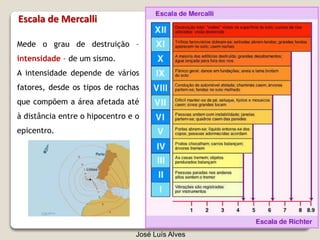

Escala de Mercalli
José Luís Alves
Mede o grau de destruição –
intensidade – de um sismo.
A intensidade depende de vários
fatores, desde os tipos de rochas
que compõem a área afetada até
à distância entre o hipocentro e o
epicentro.
Escala de Mercalli
José Luís Alves

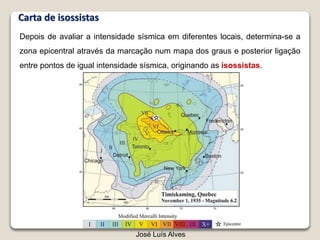

Carta de isossistas
Depois de avaliar a intensidade sísmica em diferentes locais, determina-se a
zona epicentral através da marcação num mapa dos graus e posterior ligação
entre pontos de igual intensidade sísmica, originando as isossistas.
José Luís Alves

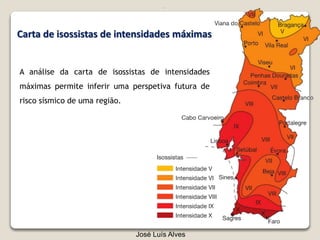

Carta de isossistas de intensidades máximas
A análise da carta de isossistas de intensidades
máximas permite inferir uma perspetiva futura de
risco sísmico de uma região.
José Luís Alves

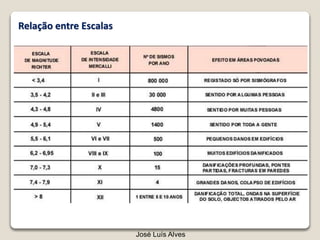

Relação entre Escalas
José Luís Alves
José Luís Alves
José Luís Alves
José Luís Alves

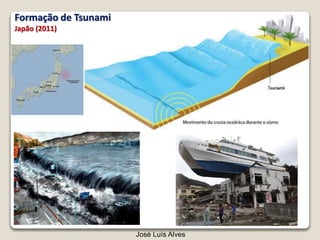

Formação de Tsunami
Japão (2011)
José Luís Alves

Mais conteúdo relacionado

Mais procurados

8 sismologia
8   sismologia8   sismologia
8 sismologia
margaridabt

1 a terra e os subsistemas terrestres
1   a terra e os subsistemas terrestres1   a terra e os subsistemas terrestres
1 a terra e os subsistemas terrestres
margaridabt

Rochas sedimentares
Rochas sedimentaresRochas sedimentares
Rochas Metamórficas
Rochas MetamórficasRochas Metamórficas
Rochas Metamórficas
Tânia Reis

5 rochas magmáticas
5  rochas magmáticas5  rochas magmáticas
5 rochas magmáticas
margaridabt

Descontinuidades Internas
Descontinuidades InternasDescontinuidades Internas
Descontinuidades Internas
Tânia Reis

(3) biologia e geologia 10º ano - compreender a estrutura e dinâmica da geo...
(3) biologia e geologia   10º ano - compreender a estrutura e dinâmica da geo...(3) biologia e geologia   10º ano - compreender a estrutura e dinâmica da geo...
(3) biologia e geologia 10º ano - compreender a estrutura e dinâmica da geo...
Hugo Martins

Resumos global de geologia 10º ano
Resumos global de geologia 10º anoResumos global de geologia 10º ano
Resumos global de geologia 10º ano
Rita Pereira

Terra um planeta em mudança
Terra um planeta em mudançaTerra um planeta em mudança
Terra um planeta em mudança
Isabel Lopes

Rochas magmáticas
Rochas magmáticasRochas magmáticas
Rochas magmáticas
Tânia Reis

Exercícios tipo exame sismologia metodos estrutura
Exercícios tipo exame sismologia metodos estruturaExercícios tipo exame sismologia metodos estrutura
Exercícios tipo exame sismologia metodos estrutura
Andreia Carvalho

Princípios Estratigráficos
Princípios EstratigráficosPrincípios Estratigráficos
Princípios Estratigráficos
Gabriela Bruno

Rochas sedimentares classificação biogénicas
Rochas sedimentares  classificação biogénicasRochas sedimentares  classificação biogénicas
Rochas sedimentares classificação biogénicas
Isabel Lopes

A terra e os seus subsistemas em interação
A terra e os seus subsistemas em interaçãoA terra e os seus subsistemas em interação
A terra e os seus subsistemas em interação
Marília Pereira

Ondas sísmicas e descontinuidades
Ondas sísmicas e descontinuidadesOndas sísmicas e descontinuidades
Ondas sísmicas e descontinuidades
Ana Castro

Ocupação antrópica
Ocupação antrópicaOcupação antrópica
Ocupação antrópica
Isabel Henriques

Idade Relativa e Idade Radiométrica
Idade Relativa e Idade RadiométricaIdade Relativa e Idade Radiométrica
Idade Relativa e Idade Radiométrica
Gabriela Bruno

Rochas - arquivos que relatam a história da Terra
Rochas - arquivos que relatam a história da TerraRochas - arquivos que relatam a história da Terra
Rochas - arquivos que relatam a história da Terra
Ana Castro

O tempo em geologia - datação relativa e absoluta
O tempo em geologia - datação relativa e absolutaO tempo em geologia - datação relativa e absoluta
O tempo em geologia - datação relativa e absoluta
Ana Castro

Resumo 10º ano - ciclo das rochas
Resumo   10º ano - ciclo das rochasResumo   10º ano - ciclo das rochas
Resumo 10º ano - ciclo das rochas
Hugo Martins


Mais procurados (20)

8 sismologia
8   sismologia8   sismologia
8 sismologia

1 a terra e os subsistemas terrestres
1   a terra e os subsistemas terrestres1   a terra e os subsistemas terrestres
1 a terra e os subsistemas terrestres

Rochas sedimentares
Rochas sedimentaresRochas sedimentares
Rochas sedimentares

Rochas Metamórficas
Rochas MetamórficasRochas Metamórficas
Rochas Metamórficas

5 rochas magmáticas
5  rochas magmáticas5  rochas magmáticas
5 rochas magmáticas

Descontinuidades Internas
Descontinuidades InternasDescontinuidades Internas
Descontinuidades Internas

(3) biologia e geologia 10º ano - compreender a estrutura e dinâmica da geo...
(3) biologia e geologia   10º ano - compreender a estrutura e dinâmica da geo...(3) biologia e geologia   10º ano - compreender a estrutura e dinâmica da geo...
(3) biologia e geologia 10º ano - compreender a estrutura e dinâmica da geo...

Resumos global de geologia 10º ano
Resumos global de geologia 10º anoResumos global de geologia 10º ano
Resumos global de geologia 10º ano

Terra um planeta em mudança
Terra um planeta em mudançaTerra um planeta em mudança
Terra um planeta em mudança

Rochas magmáticas
Rochas magmáticasRochas magmáticas
Rochas magmáticas

Exercícios tipo exame sismologia metodos estrutura
Exercícios tipo exame sismologia metodos estruturaExercícios tipo exame sismologia metodos estrutura
Exercícios tipo exame sismologia metodos estrutura

Princípios Estratigráficos
Princípios EstratigráficosPrincípios Estratigráficos
Princípios Estratigráficos

Rochas sedimentares classificação biogénicas
Rochas sedimentares  classificação biogénicasRochas sedimentares  classificação biogénicas
Rochas sedimentares classificação biogénicas

A terra e os seus subsistemas em interação
A terra e os seus subsistemas em interaçãoA terra e os seus subsistemas em interação
A terra e os seus subsistemas em interação

Ondas sísmicas e descontinuidades
Ondas sísmicas e descontinuidadesOndas sísmicas e descontinuidades
Ondas sísmicas e descontinuidades

Ocupação antrópica
Ocupação antrópicaOcupação antrópica
Ocupação antrópica

Idade Relativa e Idade Radiométrica
Idade Relativa e Idade RadiométricaIdade Relativa e Idade Radiométrica
Idade Relativa e Idade Radiométrica

Rochas - arquivos que relatam a história da Terra
Rochas - arquivos que relatam a história da TerraRochas - arquivos que relatam a história da Terra
Rochas - arquivos que relatam a história da Terra

O tempo em geologia - datação relativa e absoluta
O tempo em geologia - datação relativa e absolutaO tempo em geologia - datação relativa e absoluta
O tempo em geologia - datação relativa e absoluta

Resumo 10º ano - ciclo das rochas
Resumo   10º ano - ciclo das rochasResumo   10º ano - ciclo das rochas
Resumo 10º ano - ciclo das rochas


Destaque

Sismologia
SismologiaSismologia
Sismologia
Gabriela Bruno

Sismologia
SismologiaSismologia
Sismologia
Tânia Reis

Sucessão Ecológica
Sucessão EcológicaSucessão Ecológica
Sucessão Ecológica
Sérgio Luiz

Sismos
SismosSismos
Sucessão ecológica
Sucessão ecológicaSucessão ecológica
Sucessão ecológica
José Luís Alves

Sismos
SismosSismos
Sismos
Tânia Reis

3. ondas sonoras
3. ondas sonoras3. ondas sonoras
3. ondas sonoras
marcojrivera

Ondas
OndasOndas
Falhas e dobras
Falhas e dobrasFalhas e dobras
Falhas e dobras
anabela

Simulador Sismos
Simulador SismosSimulador Sismos
Simulador Sismos
Jose Bellora

Os sismos
Os sismos Os sismos
Os sismos
geocoisas

Catastrofes naturais
Catastrofes naturaisCatastrofes naturais
Catastrofes naturais
Francisco Rasteiro

Mecanica dos solos descontinuidade
Mecanica dos solos descontinuidadeMecanica dos solos descontinuidade
Mecanica dos solos descontinuidade
MAURICEIA SERANO

Las ondas
Las ondasLas ondas
Las ondas
Janice_1222

Outros modelos de predador e presa
Outros modelos de predador e presaOutros modelos de predador e presa
Outros modelos de predador e presa
unesp

1 sucessão ecológica
1 sucessão ecológica1 sucessão ecológica
1 sucessão ecológica
Alpha Colégio e Vestibulares

Interações ecológicas1 engamb 1 (1)
Interações ecológicas1 engamb 1 (1)Interações ecológicas1 engamb 1 (1)
Interações ecológicas1 engamb 1 (1)
marianax3

Minerais metálicos
Minerais metálicosMinerais metálicos
Minerais metálicos
Leonardo Alves

A terra como um sistema
A terra como um sistemaA terra como um sistema
A terra como um sistema
Leonardo Alves

Estrutura Interna da Terra
Estrutura Interna da TerraEstrutura Interna da Terra
Estrutura Interna da Terra
Leonardo Alves


Destaque (20)

Sismologia
SismologiaSismologia
Sismologia

Sismologia
SismologiaSismologia
Sismologia

Sucessão Ecológica
Sucessão EcológicaSucessão Ecológica
Sucessão Ecológica

Sismos
SismosSismos
Sismos

Sucessão ecológica
Sucessão ecológicaSucessão ecológica
Sucessão ecológica

Sismos
SismosSismos
Sismos

3. ondas sonoras
3. ondas sonoras3. ondas sonoras
3. ondas sonoras

Ondas
OndasOndas
Ondas

Falhas e dobras
Falhas e dobrasFalhas e dobras
Falhas e dobras

Simulador Sismos
Simulador SismosSimulador Sismos
Simulador Sismos

Os sismos
Os sismos Os sismos
Os sismos

Catastrofes naturais
Catastrofes naturaisCatastrofes naturais
Catastrofes naturais

Mecanica dos solos descontinuidade
Mecanica dos solos descontinuidadeMecanica dos solos descontinuidade
Mecanica dos solos descontinuidade

Las ondas
Las ondasLas ondas
Las ondas

Outros modelos de predador e presa
Outros modelos de predador e presaOutros modelos de predador e presa
Outros modelos de predador e presa

1 sucessão ecológica
1 sucessão ecológica1 sucessão ecológica
1 sucessão ecológica

Interações ecológicas1 engamb 1 (1)
Interações ecológicas1 engamb 1 (1)Interações ecológicas1 engamb 1 (1)
Interações ecológicas1 engamb 1 (1)

Minerais metálicos
Minerais metálicosMinerais metálicos
Minerais metálicos

A terra como um sistema
A terra como um sistemaA terra como um sistema
A terra como um sistema

Estrutura Interna da Terra
Estrutura Interna da TerraEstrutura Interna da Terra
Estrutura Interna da Terra


Semelhante a Sismologia

Sismologia
SismologiaSismologia
Sismologia
tmar

Sismologia
SismologiaSismologia
Sismologia
guestdbe434

ONDAS_SÍSMICAS.ppt
ONDAS_SÍSMICAS.pptONDAS_SÍSMICAS.ppt
ONDAS_SÍSMICAS.ppt
Paulo Ricardo

7 sismologia
7  sismologia7  sismologia
7 sismologia
bgprof

Sismologia
SismologiaSismologia
Sismologia
Rita Pereira

Abalos sísmicos no Brasil - fundamentação teórica e vestibular da Unicamp
Abalos sísmicos no Brasil - fundamentação teórica e vestibular da UnicampAbalos sísmicos no Brasil - fundamentação teórica e vestibular da Unicamp
Abalos sísmicos no Brasil - fundamentação teórica e vestibular da Unicamp
Silvio Araujo de Sousa

Sismologia
SismologiaSismologia
Sismologia
Sérgio Luiz

Aula sobreTerremoto David Ferreira
Aula sobreTerremoto David FerreiraAula sobreTerremoto David Ferreira
Aula sobreTerremoto David Ferreira
dlmc01

sismologia-10-ano-geologia.pdf
sismologia-10-ano-geologia.pdfsismologia-10-ano-geologia.pdf
sismologia-10-ano-geologia.pdf
CarlaMarisa6

Sismologia
SismologiaSismologia
Actividade sísmica
Actividade sísmicaActividade sísmica
Actividade sísmica
7F

CN: Actividade Sísmica
CN: Actividade SísmicaCN: Actividade Sísmica
CN: Actividade Sísmica
7F

Geologia 10 sismologia
Geologia 10   sismologiaGeologia 10   sismologia
Geologia 10 sismologia
Nuno Correia

Sismologia
SismologiaSismologia
Sismologia
Isabel Lopes

Sismologia
Sismologia Sismologia
Sismologia
Rita Pereira

Sismologia
Sismologia Sismologia
Sismologia
Rita Pereira

#Sismologia.ppt
#Sismologia.ppt#Sismologia.ppt
#Sismologia.ppt
thais701572

Sismologia
SismologiaSismologia
Sismologia
ivasantos

G21 sismologia 1
G21   sismologia 1G21   sismologia 1
G21 sismologia 1
Nuno Correia

Sismologia_Gabriela.pdf
Sismologia_Gabriela.pdfSismologia_Gabriela.pdf
Sismologia_Gabriela.pdf
MikeMicas


Semelhante a Sismologia (20)

Sismologia
SismologiaSismologia
Sismologia

Sismologia
SismologiaSismologia
Sismologia

ONDAS_SÍSMICAS.ppt
ONDAS_SÍSMICAS.pptONDAS_SÍSMICAS.ppt
ONDAS_SÍSMICAS.ppt

7 sismologia
7  sismologia7  sismologia
7 sismologia

Sismologia
SismologiaSismologia
Sismologia

Abalos sísmicos no Brasil - fundamentação teórica e vestibular da Unicamp
Abalos sísmicos no Brasil - fundamentação teórica e vestibular da UnicampAbalos sísmicos no Brasil - fundamentação teórica e vestibular da Unicamp
Abalos sísmicos no Brasil - fundamentação teórica e vestibular da Unicamp

Sismologia
SismologiaSismologia
Sismologia

Aula sobreTerremoto David Ferreira
Aula sobreTerremoto David FerreiraAula sobreTerremoto David Ferreira
Aula sobreTerremoto David Ferreira

sismologia-10-ano-geologia.pdf
sismologia-10-ano-geologia.pdfsismologia-10-ano-geologia.pdf
sismologia-10-ano-geologia.pdf

Sismologia
SismologiaSismologia
Sismologia

Actividade sísmica
Actividade sísmicaActividade sísmica
Actividade sísmica

CN: Actividade Sísmica
CN: Actividade SísmicaCN: Actividade Sísmica
CN: Actividade Sísmica

Geologia 10 sismologia
Geologia 10   sismologiaGeologia 10   sismologia
Geologia 10 sismologia

Sismologia
SismologiaSismologia
Sismologia

Sismologia
Sismologia Sismologia
Sismologia

Sismologia
Sismologia Sismologia
Sismologia

#Sismologia.ppt
#Sismologia.ppt#Sismologia.ppt
#Sismologia.ppt

Sismologia
SismologiaSismologia
Sismologia

G21 sismologia 1
G21   sismologia 1G21   sismologia 1
G21 sismologia 1

Sismologia_Gabriela.pdf
Sismologia_Gabriela.pdfSismologia_Gabriela.pdf
Sismologia_Gabriela.pdf


Mais de José Luís Alves

BG11_T4a_2022.pdf
BG11_T4a_2022.pdfBG11_T4a_2022.pdf
BG11_T4a_2022.pdf
José Luís Alves

BG11_T4a_CC.pdf
BG11_T4a_CC.pdfBG11_T4a_CC.pdf
BG11_T4a_CC.pdf
José Luís Alves

1_BG11_T3a_21_CC.pdf
1_BG11_T3a_21_CC.pdf1_BG11_T3a_21_CC.pdf
1_BG11_T3a_21_CC.pdf
José Luís Alves

BG11_T2a_21_CC.pdf
BG11_T2a_21_CC.pdfBG11_T2a_21_CC.pdf
BG11_T2a_21_CC.pdf
José Luís Alves

BG11_T1a_2021_CC.pdf
BG11_T1a_2021_CC.pdfBG11_T1a_2021_CC.pdf
BG11_T1a_2021_CC.pdf
José Luís Alves

Ficha Formativa - Rochas
Ficha Formativa - RochasFicha Formativa - Rochas
Ficha Formativa - Rochas
José Luís Alves

Teste Biologia e Geologia 11º ano
Teste Biologia e Geologia 11º anoTeste Biologia e Geologia 11º ano
Teste Biologia e Geologia 11º ano
José Luís Alves

Ciclo celular
Ciclo celularCiclo celular
Ciclo celular
José Luís Alves

Teste BG - Síntese Proteica
Teste BG - Síntese ProteicaTeste BG - Síntese Proteica
Teste BG - Síntese Proteica
José Luís Alves

Ácidos nucleicos DNA RNA
Ácidos nucleicos DNA RNAÁcidos nucleicos DNA RNA
Ácidos nucleicos DNA RNA
José Luís Alves

Teste avaliação Biologia Geologia 11º cc
Teste avaliação Biologia Geologia 11º ccTeste avaliação Biologia Geologia 11º cc
Teste avaliação Biologia Geologia 11º cc
José Luís Alves

Bg10 t1a 17_cc
Bg10 t1a 17_ccBg10 t1a 17_cc
Bg10 t1a 17_cc
José Luís Alves

A Célula
A CélulaA Célula

Mais de José Luís Alves (13)

BG11_T4a_2022.pdf
BG11_T4a_2022.pdfBG11_T4a_2022.pdf
BG11_T4a_2022.pdf

BG11_T4a_CC.pdf
BG11_T4a_CC.pdfBG11_T4a_CC.pdf
BG11_T4a_CC.pdf

1_BG11_T3a_21_CC.pdf
1_BG11_T3a_21_CC.pdf1_BG11_T3a_21_CC.pdf
1_BG11_T3a_21_CC.pdf

BG11_T2a_21_CC.pdf
BG11_T2a_21_CC.pdfBG11_T2a_21_CC.pdf
BG11_T2a_21_CC.pdf

BG11_T1a_2021_CC.pdf
BG11_T1a_2021_CC.pdfBG11_T1a_2021_CC.pdf
BG11_T1a_2021_CC.pdf

Ficha Formativa - Rochas
Ficha Formativa - RochasFicha Formativa - Rochas
Ficha Formativa - Rochas

Teste Biologia e Geologia 11º ano
Teste Biologia e Geologia 11º anoTeste Biologia e Geologia 11º ano
Teste Biologia e Geologia 11º ano

Ciclo celular
Ciclo celularCiclo celular
Ciclo celular

Teste BG - Síntese Proteica
Teste BG - Síntese ProteicaTeste BG - Síntese Proteica
Teste BG - Síntese Proteica

Ácidos nucleicos DNA RNA
Ácidos nucleicos DNA RNAÁcidos nucleicos DNA RNA
Ácidos nucleicos DNA RNA

Teste avaliação Biologia Geologia 11º cc
Teste avaliação Biologia Geologia 11º ccTeste avaliação Biologia Geologia 11º cc
Teste avaliação Biologia Geologia 11º cc

Bg10 t1a 17_cc
Bg10 t1a 17_ccBg10 t1a 17_cc
Bg10 t1a 17_cc

A Célula
A CélulaA Célula
A Célula


Último

EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONALEMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
JocelynNavarroBonta

Marinha do Brasil (MB) Politíca Naval.pdf
Marinha do Brasil (MB) Politíca Naval.pdfMarinha do Brasil (MB) Politíca Naval.pdf
Marinha do Brasil (MB) Politíca Naval.pdf
Falcão Brasil

Slide para aplicação da AVAL. FLUÊNCIA.pptx
Slide para aplicação  da AVAL. FLUÊNCIA.pptxSlide para aplicação  da AVAL. FLUÊNCIA.pptx
Slide para aplicação da AVAL. FLUÊNCIA.pptx
LeilaVilasboas

Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Falcão Brasil

Slides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptx
Slides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptxSlides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptx
Slides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptx
LuizHenriquedeAlmeid6

Noite Alva! José Ernesto Ferraresso.ppsx
Noite Alva! José Ernesto Ferraresso.ppsxNoite Alva! José Ernesto Ferraresso.ppsx
Noite Alva! José Ernesto Ferraresso.ppsx
Luzia Gabriele

apresentação metodologia terapia ocupacional
apresentação metodologia terapia ocupacionalapresentação metodologia terapia ocupacional
apresentação metodologia terapia ocupacional
shirleisousa9166

Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...
Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...
Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...
marcos oliveira

EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_RITA E CLÁUDIA_22_23
EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_RITA E CLÁUDIA_22_23EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_RITA E CLÁUDIA_22_23
EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_RITA E CLÁUDIA_22_23
Sandra Pratas

Caça-palavras - multiplicação
Caça-palavras  -  multiplicaçãoCaça-palavras  -  multiplicação
Caça-palavras - multiplicação
Mary Alvarenga

Organograma do Ministério da Defesa (MD).pdf
Organograma do Ministério da Defesa (MD).pdfOrganograma do Ministério da Defesa (MD).pdf
Organograma do Ministério da Defesa (MD).pdf
Falcão Brasil

Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Centro Jacques Delors

Introdução ao filme Divertida Mente 2 em pdf
Introdução ao filme Divertida Mente 2 em pdfIntrodução ao filme Divertida Mente 2 em pdf
Introdução ao filme Divertida Mente 2 em pdf
valdeci17

Portfólio Estratégico da Marinha do Brasil (MB).pdf
Portfólio Estratégico da Marinha do Brasil (MB).pdfPortfólio Estratégico da Marinha do Brasil (MB).pdf
Portfólio Estratégico da Marinha do Brasil (MB).pdf
Falcão Brasil

Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Falcão Brasil

quadro de rotina semanal da coord.docx.pdf
quadro de rotina semanal da coord.docx.pdfquadro de rotina semanal da coord.docx.pdf
quadro de rotina semanal da coord.docx.pdf
marcos oliveira

Aviação de Asas Rotativas. Aos Rotores, o Sabre!.pdf
Aviação de Asas Rotativas. Aos Rotores, o Sabre!.pdfAviação de Asas Rotativas. Aos Rotores, o Sabre!.pdf
Aviação de Asas Rotativas. Aos Rotores, o Sabre!.pdf
Falcão Brasil

reconquista sobre a guerra de ibérica.docx
reconquista sobre a guerra de ibérica.docxreconquista sobre a guerra de ibérica.docx
reconquista sobre a guerra de ibérica.docx
felipescherner

Infografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UEInfografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UE
Centro Jacques Delors


Último (20)

RECORDANDO BONS MOMENTOS! _
RECORDANDO BONS MOMENTOS!               _RECORDANDO BONS MOMENTOS!               _
RECORDANDO BONS MOMENTOS! _

EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONALEMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL
EMOCIONES PARA TRABAJAR EN LA AREA SOCIOEMOCIONAL

Marinha do Brasil (MB) Politíca Naval.pdf
Marinha do Brasil (MB) Politíca Naval.pdfMarinha do Brasil (MB) Politíca Naval.pdf
Marinha do Brasil (MB) Politíca Naval.pdf

Slide para aplicação da AVAL. FLUÊNCIA.pptx
Slide para aplicação  da AVAL. FLUÊNCIA.pptxSlide para aplicação  da AVAL. FLUÊNCIA.pptx
Slide para aplicação da AVAL. FLUÊNCIA.pptx

Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...
Organograma do Centro Gestor e Operacional do Sistema de Proteção da Amazônia...

Slides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptx
Slides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptxSlides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptx
Slides Lição 3, CPAD, Rute e Noemi, Entrelaçadas pelo Amor.pptx

Noite Alva! José Ernesto Ferraresso.ppsx
Noite Alva! José Ernesto Ferraresso.ppsxNoite Alva! José Ernesto Ferraresso.ppsx
Noite Alva! José Ernesto Ferraresso.ppsx

apresentação metodologia terapia ocupacional
apresentação metodologia terapia ocupacionalapresentação metodologia terapia ocupacional
apresentação metodologia terapia ocupacional

Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...
Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...
Folha de Atividades (Virei Super-Herói! Projeto de Edição de Fotos) com Grade...

EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_RITA E CLÁUDIA_22_23
EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_RITA E CLÁUDIA_22_23EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_RITA E CLÁUDIA_22_23
EBOOK_HORA DO CONTO_O SONHO DO EVARISTO_RITA E CLÁUDIA_22_23

Caça-palavras - multiplicação
Caça-palavras  -  multiplicaçãoCaça-palavras  -  multiplicação
Caça-palavras - multiplicação

Organograma do Ministério da Defesa (MD).pdf
Organograma do Ministério da Defesa (MD).pdfOrganograma do Ministério da Defesa (MD).pdf
Organograma do Ministério da Defesa (MD).pdf

Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...
Slide | Eurodeputados Portugueses (2024-2029) - Parlamento Europeu (atualiz. ...

Introdução ao filme Divertida Mente 2 em pdf
Introdução ao filme Divertida Mente 2 em pdfIntrodução ao filme Divertida Mente 2 em pdf
Introdução ao filme Divertida Mente 2 em pdf

Portfólio Estratégico da Marinha do Brasil (MB).pdf
Portfólio Estratégico da Marinha do Brasil (MB).pdfPortfólio Estratégico da Marinha do Brasil (MB).pdf
Portfólio Estratégico da Marinha do Brasil (MB).pdf

Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...
Apresentação Institucional do Centro Gestor e Operacional do Sistema de Prote...

quadro de rotina semanal da coord.docx.pdf
quadro de rotina semanal da coord.docx.pdfquadro de rotina semanal da coord.docx.pdf
quadro de rotina semanal da coord.docx.pdf

Aviação de Asas Rotativas. Aos Rotores, o Sabre!.pdf
Aviação de Asas Rotativas. Aos Rotores, o Sabre!.pdfAviação de Asas Rotativas. Aos Rotores, o Sabre!.pdf
Aviação de Asas Rotativas. Aos Rotores, o Sabre!.pdf

reconquista sobre a guerra de ibérica.docx
reconquista sobre a guerra de ibérica.docxreconquista sobre a guerra de ibérica.docx
reconquista sobre a guerra de ibérica.docx

Infografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UEInfografia | Presidência húngara do Conselho da UE
Infografia | Presidência húngara do Conselho da UE


Sismologia

  • 2. José Luís Alves Tipos e causas dos sismos Sismos Artificiais Resultam da atividade humana, como por exemplo, os sismos gerados por explosões artificiais (minas, pedreiras) ou por colapso em zonas mineiras. Sismos naturais Resultam de causas naturais e tendo em conta a sua origem, podem ser: Sismos vulcânicos Originados pelo movimento brusco do magma ou durante o seu movimento ascensional até à superfície. Sismos de colapso Originado pelo colapso de certas estruturas geológicas, como cavernas, ou devido a movimentos em massa. Sismos tectónicos Gerados pela rotura das rochas quando estão sobre a ação de fortes tensões tectónicas devido ao movimento das placas litosféricas
  • 3. José Luís Alves Sismologia É o estudo da passagem de ondas elásticas através da Terra. Quando ocorre um sismo, parte da energia libertada viaja na forma de ondas elásticas. Estas ondas são amplificadas e registadas em sismógrafos. O registo das ondas sísmicas constitui um dos métodos mais eficazes de estudar o interior da Terra.
  • 4. José Luís Alves Comportamento dos materiais Comportamento elástico A deformação é proporcional à força aplicada e é reversível, isto é, depois de removida a força, o corpo regressa à sua forma original. Comportamento plástico ou dúctil A relação tensão-deformação deixa de ser linear e a deformação passa a ser irreversível. Se o material for dúctil formam-se dobras. Comportamento frágil A relação tensão-deformação ultrapassa o limite de plasticidade originando fraturas ou falhas.
  • 5. José Luís Alves Teoria do Ressalto Elástico Proposta por Henry Reid em 1911 após estudar o sismo de 1906 em S. Francisco, Califórnia, de um e do outro lado do segmento da falha de Sto. André que sofreu rotura durante o sismo. Quando o material rochoso fica sujeito a um nível de tensão que ultrapassa o seu limite elástico, dá-se a deformação das rochas.
  • 6. José Luís Alves Teoria do Ressalto Elástico Os movimentos tectónicos geram tensões junto às rochas, que vão sendo acumuladas sob a forma de energia potencial. Quando num dado momento, sob a ação das tensões tectónicas, é ultrapassado o limite de elasticidade duma rocha que tenha comportamento frágil, verifica-se a rotura e o movimento entre os dois blocos, sendo libertada em energia elástica acumulada, sob a forma de calor e sob a forma de ondas sísmicas.
  • 7. Teoria do Ressalto Elástico A tensão acumula-se durante anos até que é atingida a tensão de cedência. A terra cede por rotura frágil instantaneamente (em segundos). O sismo é o deslocamento instantâneo no plano de falha. Gera as ondas sísmicas. José Luís Alves
  • 8. Ondas sísmicas A Terra é constituída por uma sucessão de camadas estratificadas e homogéneas. As ondas sísmicas são refletidas e refratadas nos meios com densidades diferentes. José Luís Alves
  • 9. Ondas profundas ou volúmicas Ondas superficiais Principais tipos de ondas sísmicas P - Primárias S - Secundárias 5 km/s 2-3 km/s L - Love R - Rayleigh José Luís Alves
  • 10. José Luís Alves As ondas superficiais propagam-se apenas nas camadas próximas da superfície. Têm maior amplitude e maior período que as ondas de profundidade ou volúmicas. Ondas sísmicas
  • 11. José Luís Alves Ondas P Movimentam as partículas do solo comprimindo-as e dilatando-as. O movimento das partículas é paralelo à direção de propagação da onda. Atravessam meios sólidos, líquidos e gasosos. São semelhantes ao movimento das ondas de som. Ondas volúmicas ou de profundidade
  • 12. José Luís Alves Ondas volúmicas ou de profundidade Ondas S Movimentam as partículas do solo perpendicularmente à direção de propagação da onda. Propagam-se apenas em meios sólidos.
  • 13. José Luís Alves Ondas volúmicas ou de profundidade
  • 14. Ondas Love Apresentam movimento horizontal e as partículas do meio vibram perpendicularmente à direção de propagação da onda. Propagam-se apenas nos sólidos. Compostas pelas ondas S, mas são mais lentas. As ondas de L “atacam” preferencialmente os alicerces dos prédios. Possuem movimentos semelhantes à deslocação de uma cobra. José Luís Alves Ondas de Superfície
  • 15. José Luís Alves Ondas Rayleigh Apresentam movimento vertical e horizontal. São compostas pelas ondas P e S, sendo as últimas a chegar. Propagam-se em meios sólidos e líquidos. Têm movimentos semelhantes às ondas do mar. A sua velocidade de propagação é constante. Ondas de Superfície
  • 16. Ondas P O movimento das partículas alterna-se em compressões e distensões. O seu movimento é paralelo à direção de propagação (longitudinal). Os materiais retomam a forma original após a passagem da onda. Animação José Luís Alves
  • 17. Ondas S O movimento das partículas é perpendicular (transversal) à direção de propagação da onda. Os movimentos da animação são verticais, mas podem ocorrer em qualquer direção. Após a passagem da onda, os materiais retomam a sua forma inicial. Animação José Luís Alves
  • 18. Ondas L (Love) O movimento das partículas é transversal (horizontal e perpendicular) à direção de propagação. A amplitude diminui com a profundidade. Os materiais retomam a sua forma original após a passagem da onda. Animação José Luís Alves
  • 19. Animação O movimento das partículas é elíptico no plano vertical. A amplitude diminui com a profundidade. Os materiais retomam a forma inicial após a passagem das ondas. Ondas R (Rayleigh) José Luís Alves
  • 20. Velocidades das ondas P em alguns materiais e rochas mais comuns José Luís Alves
  • 21. Os sismógrafos modernos convertem automaticamente o sinal elétrico em sinal digital através de sensores e circuitos eletrónicos. José Luís Alves Sismógrafos
  • 22. Minutos Ondas de Superfície (L ou R) 0 P S 10 20 30 40 50 Primárias Secundárias Anatomia de um sismo José Luís Alves Sismogramas
  • 23. Exemplo de sismograma José Luís Alves Sismogramas do sismo de Aquidauna (Chile) – 20/06/2003 Vertical Horizontal (N-S) Horizontal (E-W)
  • 25. Exemplo de sismograma Localização de sismos A partir dos intervalos de tempo entre a chegada das ondas P e S registados em 3 estações. José Luís Alves Sismogramas
  • 27. Distância percorrida desde o epicentro (km) Tempodecorridoapósoiníciodosismo(min) 3 minutos aos 1500 km 2000 4000 6000 8000 10000 25 20 Sismograma A 11 minutos de intervalo aos 8600 km8 minutos aos 5600 km 15 10 5 0 Sismograma B Sismograma C Ondas S Ondas P José Luís Alves
  • 28. Determinação do epicentro de um sismo José Luís Alves
  • 29. Foi estabelecida por Charles Richter em 1935, que ao estudar sismos locais no sul da Califórnia propôs uma escala logarítmica para esses sismos. Desde aí têm sido propostas várias escalas logarítmicas para todas as profundidades e distâncias, para ondas volúmicas e ondas superficiais. Avalia a magnitude de um sismo. Todas as escalas de magnitude baseiam-se numa relação do tipo: ahq T A M        ),(log10 A - amplitude (em 10-6 m) T - período (em s) H - profundidade do foco A - constante empírica  - distância angular entre o epicentro e o sismómetro José Luís Alves Escala de Richter
  • 30. José Luís Alves Os sismólogos usam a magnitude para representar a energia sísmica libertada no hipocentro. Escala de Richter É uma escala aberta, não sendo possível determinar o limite máximo. Apesar de cada sismo ter apenas uma magnitude, os efeitos de cada abalo variam devido à distância ao hipocentro, às condições do terreno, à qualidade das edificações, etc.
  • 31. Amplitude =23 mm Magnitude (Richter) Amplitude (mm) Tempoentreas ondasPeasS Distancia(km) P S S- intervalo de ondas = 24 segundosOndas P Amplitude das ondas sísmicas (S) mais largas Intervalo de tempo entre as ondas P e S (distância ao epicentro) Unir os pontos para determinar a magnitude José Luís Alves
  • 32. Energia de um sismo A energia libertada por um sismo é proporcional à amplitude das ondas. Magnitude = 4 900 x O aumento de 1 na magnitude do sismo implica um aumento de energia na ordem das 30 vezes. O aumento de 1 na magnitude do sismo implica um aumento da amplitude na ordem das 10 vezes. Magnitude = 5 Magnitude = 6 30 x 30 x 100 x 10 x 10 x Energia Amplitude Magnitude = 4 Magnitude = 5 Magnitude = 6 José Luís Alves
  • 34. José Luís Alves Profundidade dos sismos Podem ser classificados de três formas: Superficiais – ocorrem entre a superfície e os 70 km de profundidade (85%) Intermédios – ocorrem entre os 70 e os 300 km de profundidade (12%) Profundos – ocorrem entre os 300 e os 700 km de profundidade (3% dos sismos).
  • 35. José Luís Alves Profundidade dos sismos Na crosta continental, a maior parte dos sismos ocorrem entre os 2 e os 20 km, sendo muito raros abaixo dos 20 km, uma vez que a temperatura e pressão são elevadas, fazendo com que a matéria seja dúctil e tenha mais elasticidade. Como a crosta oceânica é fria, nas zonas de subducção os sismos podem ser mais profundos.
  • 36. José Luís Alves Legenda: • amarelo (superficiais) = profundidade do foco até 70 Km • vermelho (intermédios) = profundidade do foco entre 70 e 300 Km • negro (profundos) = profundidade do foco entre 300 e 700 Km Ocorrências sísmicas mostradas segundo a profundidade da localização do foco ou hipocentro. Profundidade dos sismos
  • 38. José Luís Alves Mede o grau de destruição – intensidade – de um sismo. A intensidade depende de vários fatores, desde os tipos de rochas que compõem a área afetada até à distância entre o hipocentro e o epicentro. Escala de Mercalli
  • 39. José Luís Alves Carta de isossistas Depois de avaliar a intensidade sísmica em diferentes locais, determina-se a zona epicentral através da marcação num mapa dos graus e posterior ligação entre pontos de igual intensidade sísmica, originando as isossistas.
  • 40. José Luís Alves Carta de isossistas de intensidades máximas A análise da carta de isossistas de intensidades máximas permite inferir uma perspetiva futura de risco sísmico de uma região.
  • 46. Formação de Tsunami Japão (2011) José Luís Alves
