1. 10º ANO - GEOLOGIA
SISMOLOGIA

2. Questão de aula
Os sismos de elevada magnitude provocam
frequentemente grande destruição e um elevado
número de vítimas.
Explique por que razão entidades como os Serviços
de Protecção Civil utilizam preferencialmente a
Escala de Mercalli Modificada, apesar de esta ser
menos objectiva do que a determinação de
magnitudes.
Nuno Correia 09/10

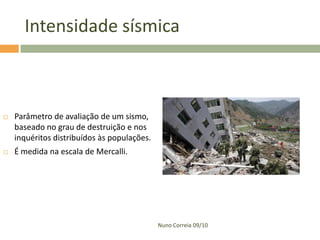

3. Intensidade sísmica
 Parâmetro de avaliação de um sismo,
baseado no grau de destruição e nos
inquéritos distribuídos às populações.
 É medida na escala de Mercalli.
Nuno Correia 09/10

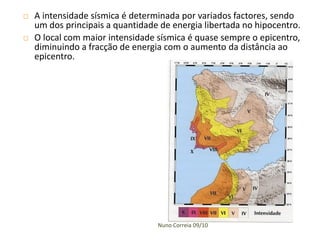

4.  A intensidade sísmica é determinada por variados factores, sendo
um dos principais a quantidade de energia libertada no hipocentro.
 O local com maior intensidade sísmica é quase sempre o epicentro,
diminuindo a fracção de energia com o aumento da distância ao
epicentro.
Nuno Correia 09/10

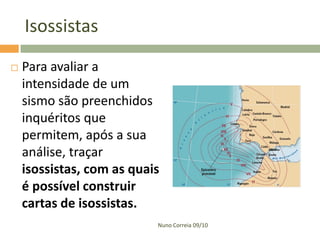

5. Isossistas
 Para avaliar a
intensidade de um
sismo são preenchidos
inquéritos que
permitem, após a sua
análise, traçar
isossistas, com as quais
é possível construir
cartas de isossistas.
Nuno Correia 09/10

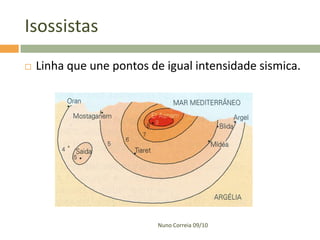

6. Isossistas
 Linha que une pontos de igual intensidade sismica.
Nuno Correia 09/10

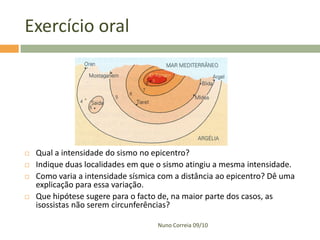

7. Exercício oral
 Qual a intensidade do sismo no epicentro?
 Indique duas localidades em que o sismo atingiu a mesma intensidade.
 Como varia a intensidade sísmica com a distância ao epicentro? Dê uma
explicação para essa variação.
 Que hipótese sugere para o facto de, na maior parte dos casos, as
isossistas não serem circunferências?
Nuno Correia 09/10

8.  Se as rochas atravessadas pelas ondas sísmicas fossem
idênticas em todas as direcções, as isossistas teriam a
forma de circunferências concêntricas, mas como o
material atravessado tem diferentes propriedades, a
propagação das ondas é influenciada e por isso as
isossistas têm formas irregulares.
Nuno Correia 09/10

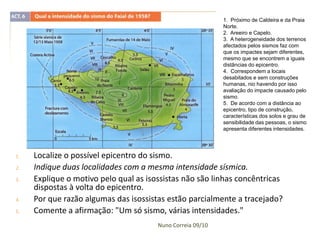

9. Qual a intensidade do sismo de
1958?
Nuno Correia 09/10

10. 1. Próximo de Caldeira e da Praia
Norte.
2. Areeiro e Capelo.
3. A heterogeneidade dos terrenos
afectados pelos sismos faz com
que os impactes sejam diferentes,
mesmo que se encontrem a iguais
distâncias do epicentro.
4. Correspondem a locais
desabitados e sem construções
humanas, nio havendo por isso
avaliação do impacte causado pelo
sismo.
5. De acordo com a distância ao
epicentro, tipo de construção,
características dos solos e grau de
sensibilidade das pessoas, o sismo
apresenta diferentes intensidades.
1. Localize o possível epicentro do sismo.
2. Indique duas localidades com a mesma intensidade sísmica.
3. Explique o motivo pelo qual as isossistas não são linhas concêntricas
dispostas à volta do epicentro.
4. Por que razão algumas das isossistas estão parcialmente a tracejado?
5. Comente a afirmação: "Um só sismo, várias intensidades."
Nuno Correia 09/10

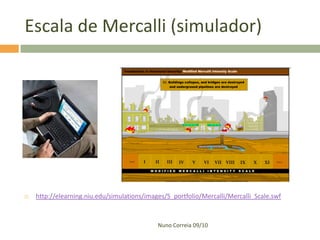

11. Escala de Mercalli (simulador)
 http://elearning.niu.edu/simulations/images/S_portfolio/Mercalli/Mercalli_Scale.swf
Nuno Correia 09/10

12. Magnitude de um sismo
Nuno Correia 09/10

13. Magnitude
 A magnitude sísmica traduz o valor de energia
libertada por um sismo no seu hipocentro.
 É avaliada na escala logarítmica de Richter.
 A escala estabelece-se por medição da amplitude
das vibrações que atingem os sismógrafos, tendo
em conta a distância ao epicentro.
Nuno Correia 09/10

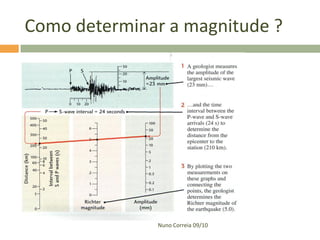

14. Como determinar a magnitude ?
Nuno Correia 09/10

15. Exercício
1. Magnitude 5
2. Distância epicentral –
220 Km
Nuno Correia 09/10

16. Magnitude e Intensidade
Magnitude = kilowatts
Mercalli Intensidade = Força do Sinal
Nuno Correia 09/10

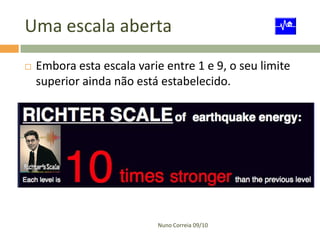

17. Uma escala aberta
 Embora esta escala varie entre 1 e 9, o seu limite
superior ainda não está estabelecido.
Nuno Correia 09/10

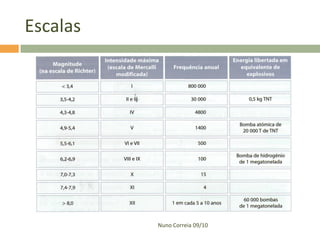

18. Escalas
Nuno Correia 09/10

19. Nuno Correia 09/10

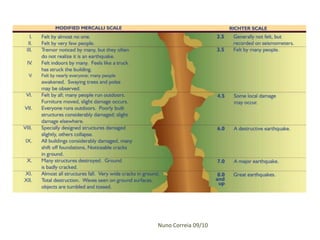

20. Nuno Correia 09/10

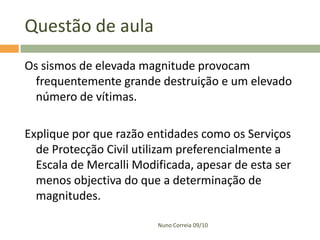

21. Questão de aula
Os sismos de elevada magnitude provocam
frequentemente grande destruição e um elevado
número de vítimas.
Explique por que razão entidades como os Serviços
de Protecção Civil utilizam preferencialmente a
Escala de Mercalli Modificada, apesar de esta ser
menos objectiva do que a determinação de
magnitudes.
Nuno Correia 09/10

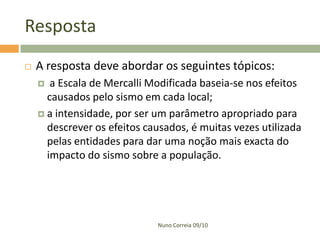

22. Resposta
 A resposta deve abordar os seguintes tópicos:
 a Escala de Mercalli Modificada baseia-se nos efeitos
causados pelo sismo em cada local;
 a intensidade, por ser um parâmetro apropriado para
descrever os efeitos causados, é muitas vezes utilizada
pelas entidades para dar uma noção mais exacta do
impacto do sismo sobre a população.
Nuno Correia 09/10
