- 1. Microscópio CLUBE DECIÊNCIAS Prof.Teresa Condeixa 0809

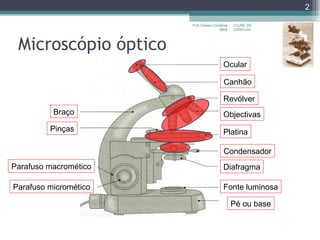

- 2. Microscópio óptico CLUBEDE CIÊNCIAS Prof.Teresa Condeixa 0809 Ocular Canhão Revólver Objectivas Braço Platina Fonte luminosa Diafragma Pé ou base Parafuso macromético Parafuso micromético Pinças Condensador
- 3. CLUBE DE CIÊNCIASProf.Teresa Condeixa 0809 http://www.slideshare.net/nunocorreia/microscpio
- 4. CLUBE DE CIÊNCIASProf.Teresa Condeixa 0809 http://www.slideshare.net/nunocorreia/microscpio
- 5. CLUBE DE CIÊNCIASProf.Teresa Condeixa 0809 http://www.slideshare.net/nunocorreia/microscpio

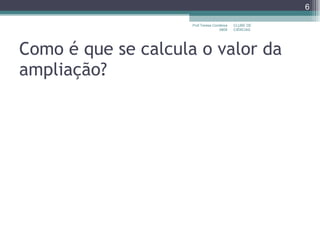

- 6. Como é quese calcula o valor da ampliação? CLUBE DE CIÊNCIAS Prof.Teresa Condeixa 0809
- 7. Como se calculao valor da ampliação? Ampliação total CLUBE DE CIÊNCIAS Prof.Teresa Condeixa 0809 ampliação da ocular ampliação da objectiva = x x 400x
- 8. Ampliações utilizadas/ Áreareal observada. Ao ampliar uma imagem reduz-se a área observada CLUBE DE CIÊNCIAS Prof.Teresa Condeixa 0809

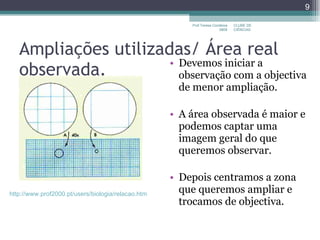

- 9. Ampliações utilizadas/ Áreareal observada. Devemos iniciar a observação com a objectiva de menor ampliação. A área observada é maior e podemos captar uma imagem geral do que queremos observar. Depois centramos a zona que queremos ampliar e trocamos de objectiva. CLUBE DE CIÊNCIAS Prof.Teresa Condeixa 0809 http://www.prof2000.pt/users/biologia/relacao.htm

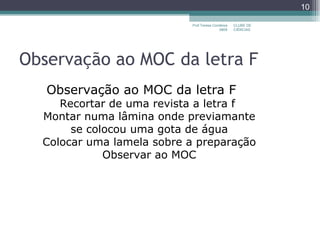

- 10. Observação ao MOCda letra F CLUBE DE CIÊNCIAS Prof.Teresa Condeixa 0809 Observação ao MOC da letra F Recortar de uma revista a letra f Montar numa lâmina onde previamante se colocou uma gota de água Colocar uma lamela sobre a preparação Observar ao MOC
- 11. Características da Imagem em Microscopia Óptica Ampliada CLUBE DE CIÊNCIAS Prof.Teresa Condeixa 0809 P F F Invertida de cima para baixo Invertida da esquerda para a direita: A IMAGEM É:
- 12. CLUBE DE CIÊNCIASProf.Teresa Condeixa 0809
- 13. FIM CLUBE DECIÊNCIAS Prof.Teresa Condeixa 0809
Notas do Editor
- #4 Parte mecânica serve para dar estabilidade e suportar a parte óptica. Esta parte é constituída por: Pé ou Base – suporta o microscópio, assegurando a sua estabilidade. Braço ou Coluna – peça fixa à base, na qual estão aplicadas todas as outras partes constituintes do microscópio. Tubo ou Canhão – cilindro que suporta os sistemas de lentes, localizando-se na extremidade superior a ocular e na inferior o revólver com objectivas. Platina – peça circular, quadrada ou rectangular, paralela à base, onde se coloca a preparação a observar, possuindo no centro um orifício circular ou alongado que possibilita a passagem dos raios luminosos concentrados pelo condensador. Parafuso Macrométrico – engrenagem que suporta o tubo e permite a sua deslocação a da platina. É indispensável para fazer a focagem. Parafuso Micrométrico – imprime ao tubo ou à platina movimentos de amplitude muito reduzida, completando a focagem. Permite explorara a profundidade de campo do microscópio. Revólver – disco adaptado à zona inferior do tubo, que suporta duas a quatro objectivas de diferentes ampliações: por rotação é possível trocar rápida e comodamente de objectiva.

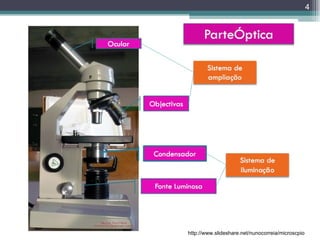

- #5 A parte óptica é constituída por: Sistema de Oculares e Sistema de Objectivas – o conjunto de lentes que permitem a ampliação do objecto. A ampliação dada ao microscópio é igual ao produto da ampliação da objectiva pela ampliação da ocular. Fonte Luminosa – existem vários tipos de fontes luminosas (fig. 3), podendo ser uma lâmpada (iluminação artificial), ou um espelho que reflicta a luz solar (iluminação natural). Os dois tipos de iluminação tem virtudes e defeitos, mas destinam-se os dois à iluminação da preparação, possibilitando assim a sua visualização. Condensador – distribui regularmente, no campo visual do microscópio, a luz reflectida pelo espelho. Diafragma – regula a intensidade luminosa no campo visual do microscópio.
