O documento descreve a história do microscópio óptico desde a sua invenção por Hooke em 1635, que observou a estrutura porosa da cortiça, até à formulação da teoria celular por Schleiden e Schwann entre 1838-1839, estabelecendo a célula como unidade básica dos seres vivos.

1. MOC
Microscópio ótico composto
Microscópio ótico composto

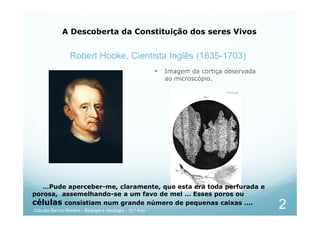

2.  Imagem da cortiça observada
ao microscópio.
Robert Hooke, Cientista Inglês (1635-1703)
A Descoberta da Constituição dos seres Vivos
…Pude aperceber-me, claramente, que esta era toda perfurada e
porosa, assemelhando-se a um favo de mel … Esses poros ou
células consistiam num grande número de pequenas caixas ….
2
Cláudia Barros Moreira - Biologia e Geologia - 10.º Ano

3.  Microscópio e o sistema
de iluminação
aumentava a imagem
270 X
Microscópio óptico
de Hooke
Microscópio óptico
vulgar
O Microscópio
Instrumento óptico com a capacidade de ampliar a imagem.
270 X
3
Cláudia Barros Moreira - Biologia e Geologia
- 10.º Ano

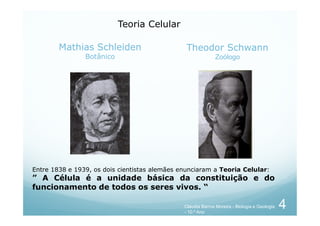

4. Mathias Schleiden
Botânico
Theodor Schwann
Zoólogo
Teoria Celular
Entre 1838 e 1939, os dois cientistas alemães enunciaram a Teoria Celular:
” A Célula é a unidade básica da constituição e do
funcionamento de todos os seres vivos. “
4
Cláudia Barros Moreira - Biologia e Geologia
- 10.º Ano

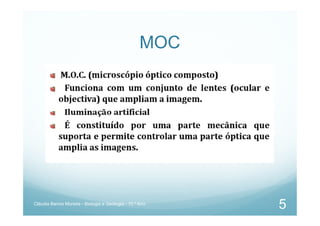

5. MOC
Cláudia Barros Moreira - Biologia e Geologia - 10.º Ano
5

6. Cláudia Barros Moreira - Biologia e Geologia - 10.º Ano
6

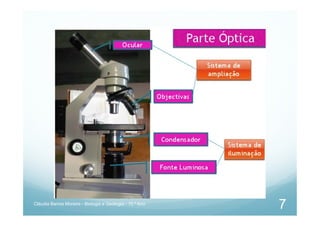

7. Cláudia Barros Moreira - Biologia e Geologia - 10.º Ano
7

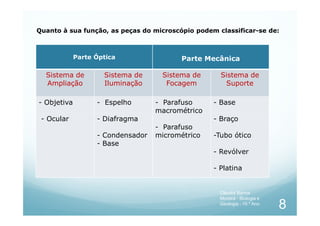

8. Parte Óptica Parte Mecânica
Sistema de
Ampliação
Sistema de
Iluminação
Sistema de
Focagem
Sistema de
Suporte
- Objetiva - Espelho - Parafuso
macrométrico
- Base
Quanto à sua função, as peças do microscópio podem classificar-se de:
- Ocular - Diafragma
- Condensador
- Base
macrométrico
- Parafuso
micrométrico
- Braço
-Tubo ótico
- Revólver
- Platina
8
Cláudia Barros
Moreira - Biologia e
Geologia - 10.º Ano

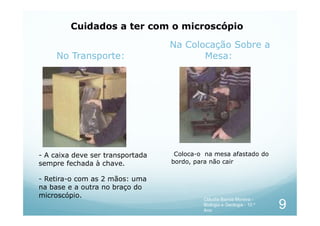

9. No Transporte:
Na Colocação Sobre a
Mesa:
Cuidados a ter com o microscópio
- A caixa deve ser transportada
sempre fechada à chave.
- Retira-o com as 2 mãos: uma
na base e a outra no braço do
microscópio.
Coloca-o na mesa afastado do
bordo, para não cair
9
Cláudia Barros Moreira -
Biologia e Geologia - 10.º
Ano

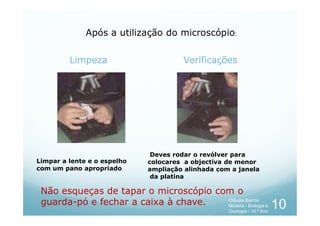

10. Limpeza Verificações
Após a utilização do microscópio:
Limpar a lente e o espelho
com um pano apropriado
Deves rodar o revólver para
colocares a objectiva de menor
ampliação alinhada com a janela
da platina
Não esqueças de tapar o microscópio com o
guarda-pó e fechar a caixa à chave. 10
Cláudia Barros
Moreira - Biologia e
Geologia - 10.º Ano

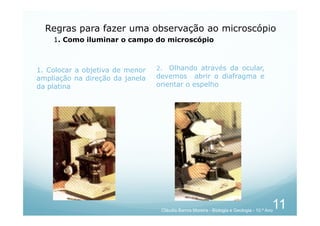

11. 1. Colocar a objetiva de menor
ampliação na direção da janela
da platina
2. Olhando através da ocular,
devemos abrir o diafragma e
orientar o espelho
Regras para fazer uma observação ao microscópio
1. Como iluminar o campo do microscópio
11
Cláudia Barros Moreira - Biologia e Geologia - 10.º Ano

12. 1. 1.Colocar a preparação sobre a platina
2. Depois de iluminado o campo do microscópio, o que
devemos fazer
A preparação deve ser colocada na
platina, centrada com o orifício
platina, centrada com o orifício
12
Cláudia Barros Moreira - Biologia e Geologia
- 10.º Ano

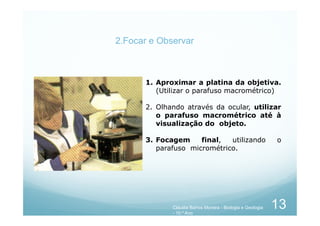

13. 2.Focar e Observar
1. Aproximar a platina da objetiva.
(Utilizar o parafuso macrométrico)
2. Olhando através da ocular, utilizar
o parafuso macrométrico até à
o parafuso macrométrico até à
visualização do objeto.
3. Focagem final, utilizando o
parafuso micrométrico.
13
Cláudia Barros Moreira - Biologia e Geologia
- 10.º Ano

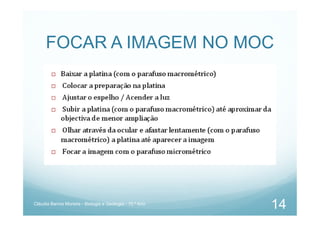

14. FOCAR A IMAGEM NO MOC
Cláudia Barros Moreira - Biologia e Geologia - 10.º Ano
14

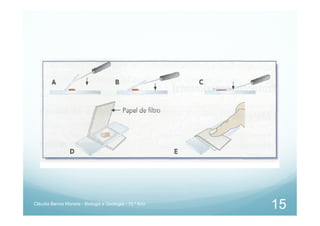

15. Cláudia Barros Moreira - Biologia e Geologia - 10.º Ano
15

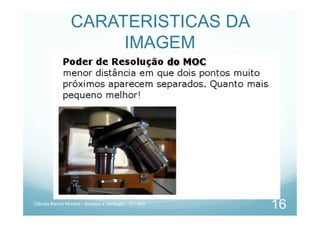

16. CARATERISTICAS DA
IMAGEM
Cláudia Barros Moreira - Biologia e Geologia - 10.º Ano
16

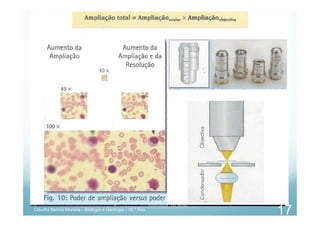

17. Cláudia Barros Moreira - Biologia e Geologia - 10.º Ano
17

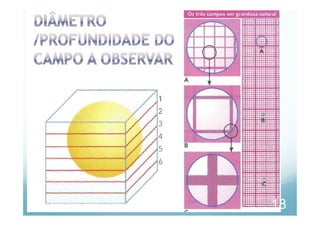

18. Cláudia Barros Moreira - Biologia e Geologia - 10.º Ano
18

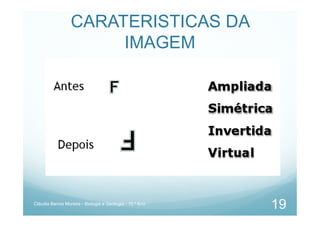

19. CARATERISTICAS DA
IMAGEM
Cláudia Barros Moreira - Biologia e Geologia - 10.º Ano
19

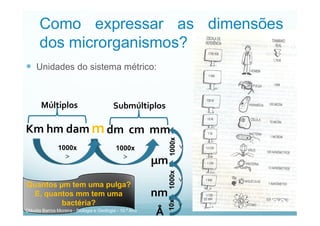

20. Como expressar as dimensões
dos microrganismos?
 Unidades do sistema métrico:
Múltiplos Submúltiplos
m
Km hm dam dm cm mm
1000x

1000x

µm
nm
Å
1000x

1000x

10x

Quantos µm tem uma pulga?
E, quantos mm tem uma
bactéria?
Cláudia Barros Moreira - Biologia e Geologia - 10.º Ano
20

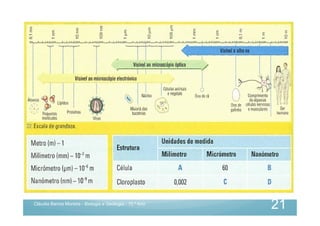

21. Cláudia Barros Moreira - Biologia e Geologia - 10.º Ano
21
