O compressor é o elemento central de um sistema de refrigeração, recuperando o refrigerante após a expansão para permitir seu reuso no ciclo. Existem diferentes tipos de compressores, incluindo alternativos, de parafuso, de palheta e centrífugos, cada um adequado para aplicações específicas de acordo com sua potência e capacidade. Sistemas podem usar múltiplos compressores em paralelo para atender à demanda térmica variável.

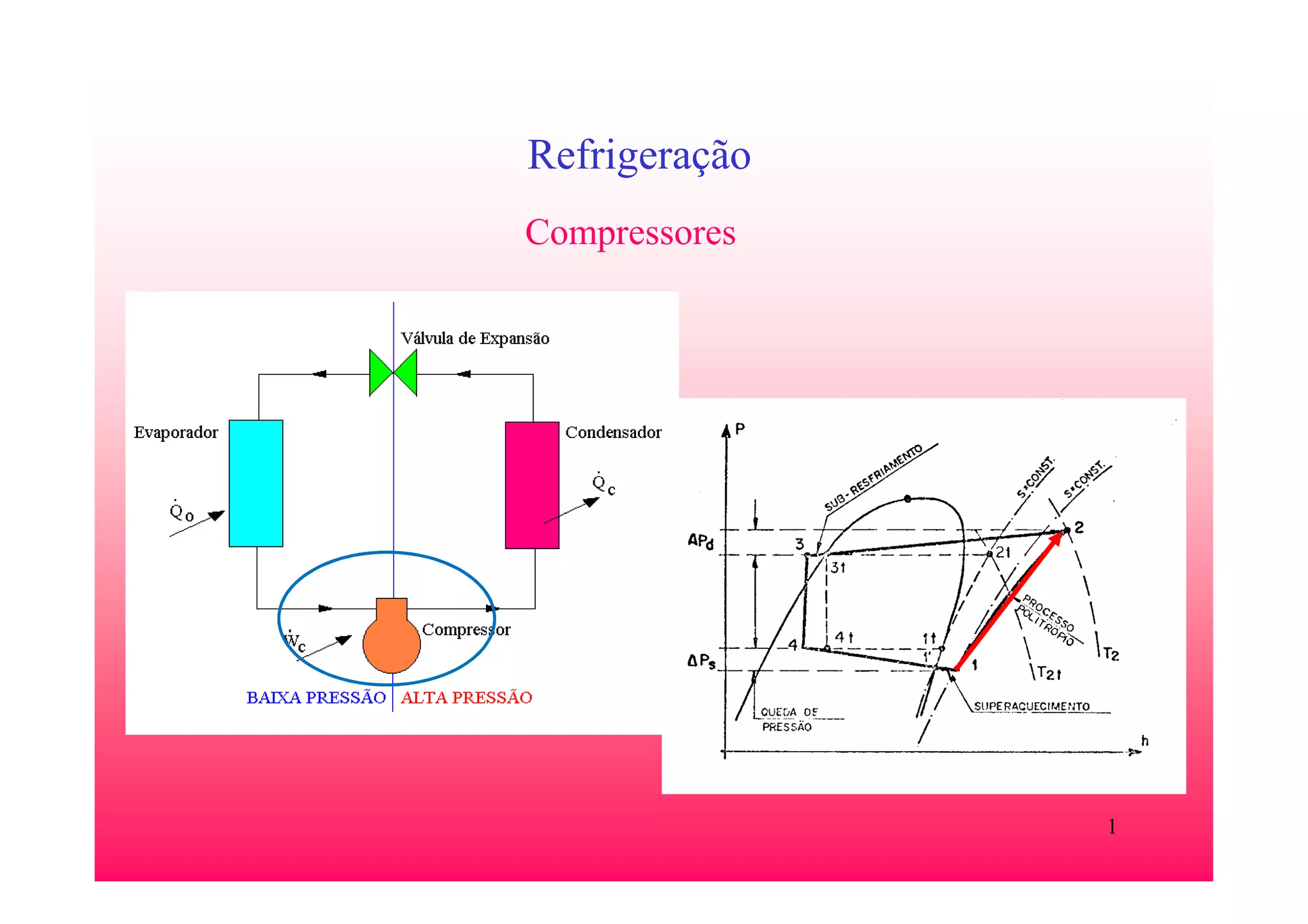

1. 1
Refrigeração
Compressores

2. 2
Compressor
É o coração do sistema de compressão de vapor
Deve recuperar o líquido expandido para que ele possa tornar a ser usado
inúmeras vezes (fechando o ciclo)
Se não houvesse o compressor:
1. seria preciso repor o reservatório cada vez que
se esgotasse
2. poderiam ocorrer problemas de intoxicação de
pessoas e/ou incêndios nas proximidades da
instalação dependendo do refrigerante
3. o custo de funcionamento do sistema seria
demasiadamente elevado

3. 3
Compressores
Tipos:
Compressor Alternativo (de êmbolo);
Compressor de Parafuso;
Compressor de Palheta;
Compressor Centrífugo e
Compressor Scroll.

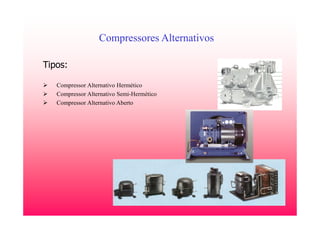

4. 4
Compressores Alternativos
Tipos:
Compressor Alternativo Hermético
Compressor Alternativo Semi-Hermético
Compressor Alternativo Aberto

5. 5
Compressores Alternativos Herméticos
Normalmente de pequena capacidade
Tanto o motor de acionamento (elétrico) como o compressor, são encerrados dentro de
um único invólucro
Não existe assim a possibilidade de acesso aos componentes internos para o caso de
manutenção DESCARTÁVEIS

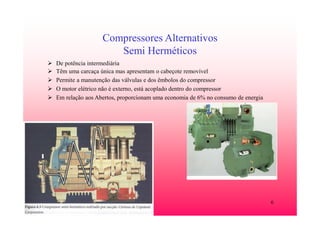

6. 6
Compressores Alternativos
Semi Herméticos
De potência intermediária
Têm uma carcaça única mas apresentam o cabeçote removível
Permite a manutenção das válvulas e dos êmbolos do compressor
O motor elétrico não é externo, está acoplado dentro do compressor
Em relação aos Abertos, proporcionam uma economia de 6% no consumo de energia

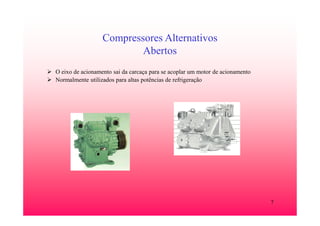

7. 7
Compressores Alternativos
Abertos
O eixo de acionamento sai da carcaça para se acoplar um motor de acionamento
Normalmente utilizados para altas potências de refrigeração

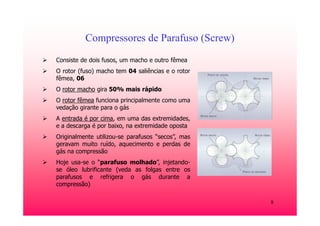

8. 8
Compressores de Parafuso (Screw)
Consiste de dois fusos, um macho e outro fêmea
O rotor (fuso) macho tem 04 saliências e o rotor
fêmea, 06
O rotor macho gira 50% mais rápido
O rotor fêmea funciona principalmente como uma
vedação girante para o gás
A entrada é por cima, em uma das extremidades,
e a descarga é por baixo, na extremidade oposta
Originalmente utilizou-se parafusos “secos”, mas
geravam muito ruído, aquecimento e perdas de
gás na compressão
Hoje usa-se o “parafuso molhado”, injetando-
se óleo lubrificante (veda as folgas entre os
parafusos e refrigera o gás durante a
compressão)

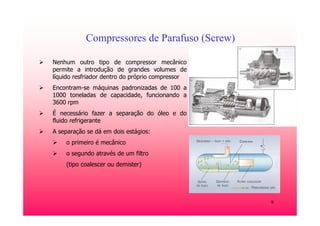

9. 9
Compressores de Parafuso (Screw)
Nenhum outro tipo de compressor mecânico
permite a introdução de grandes volumes de
líquido resfriador dentro do próprio compressor
Encontram-se máquinas padronizadas de 100 a
1000 toneladas de capacidade, funcionando a
3600 rpm
É necessário fazer a separação do óleo e do
fluido refrigerante
A separação se dá em dois estágios:
o primeiro é mecânico
o segundo através de um filtro
(tipo coalescer ou demister)

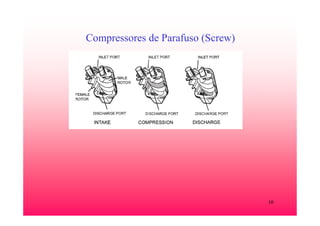

10. 10
Compressores de Parafuso (Screw)

11. 11
Compressores Rotativos (de Palhetas)
Usados principalmente em geladeiras
domésticas, congeladores e condicionadores de
ar
No compressor de palheta simples a linha de
centro do eixo de acionamento coincide com a
do cilindro, mas é excêntrica com relação ao
rotor, de modo que este permanece em contato
com o cilindro a medida que gira
O compressor de palheta simples apresenta um
divisor, atuado por mola, dividindo as câmaras de
aspiração e descarga

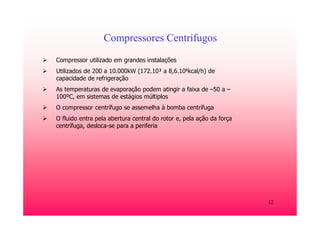

12. 12
Compressores Centrífugos
Compressor utilizado em grandes instalações
Utilizados de 200 a 10.000kW (172.10³ a 8,6.106kcal/h) de
capacidade de refrigeração
As temperaturas de evaporação podem atingir a faixa de –50 a –
100ºC, em sistemas de estágios múltiplos
O compressor centrífugo se assemelha à bomba centrífuga
O fluido entra pela abertura central do rotor e, pela ação da força
centrífuga, desloca-se para a periferia

13. 13

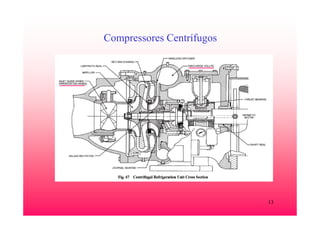

Compressores Centrífugos

14. 14
Compressores Scroll
Compressor hermético
Trabalham de forma mais silenciosa e
vibram menos que os seus concorrentes
para uma mesma potência
O gás preso pela espiral é “empurrado”
pelo movimento da espiral móvel,
movendo-se entre esta última e a espiral
fixa até o centro das espirais.
Ao concluir seu percurso, o gás já
comprimido e em alta pressão é
descarregado na cúpula (cabeçote) do
compressor.

15. 15

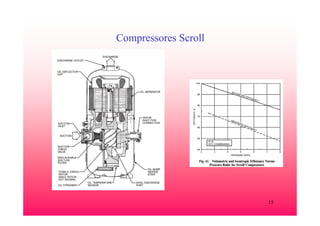

Compressores Scroll

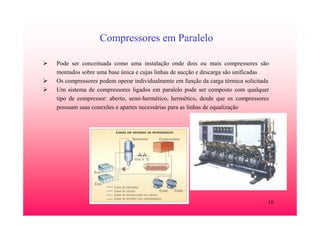

16. 16
Compressores em Paralelo
Pode ser conceituada como uma instalação onde dois ou mais compressores são
montados sobre uma base única e cujas linhas de sucção e descarga são unificadas
Os compressores podem operar individualmente em função da carga térmica solicitada
Um sistema de compressores ligados em paralelo pode ser composto com qualquer
tipo de compressor: aberto, semi-hermético, hermético, desde que os compressores
possuam suas conexões e apartes necessárias para as linhas de equalização

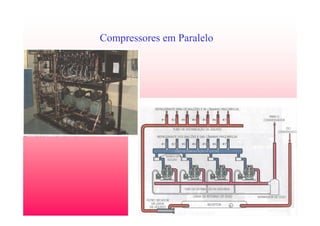

17. 17
Compressores em Paralelo
