Este documento apresenta o software AutoCAD Structural Detailing, focando nos módulos de concreto armado e estruturas metálicas. É descrita a interface do usuário e ferramentas como a definição de armadura, fluxo de trabalho e integração com outros softwares como Revit Structure e Robot Structural Analysis.

1. Workshop – Introdução a ASD,
modúlo de concreto armado e de estruturas metálicas
Nestor Oscar Guevara Jr., Allen - RJ
Engenheiro Civil, M.Sc 07/03/2012
© 2009 Autodesk

2. Introdução ao ASD
módulo de concreto armado
© 2009 Autodesk

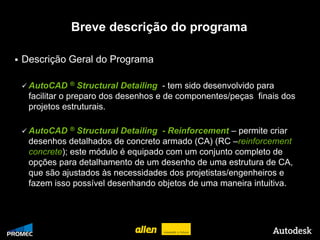

3. Breve descrição do programa
 Descrição Geral do Programa
 AutoCAD ® Structural Detailing - tem sido desenvolvido para
facilitar o preparo dos desenhos e de componentes/peças finais dos
projetos estruturais.
 AutoCAD ® Structural Detailing - Reinforcement – permite criar
desenhos detalhados de concreto armado (CA) (RC –reinforcement
concrete); este módulo é equipado com um conjunto completo de
opções para detalhamento de um desenho de uma estrutura de CA,
que são ajustados às necessidades dos projetistas/engenheiros e
fazem isso possível desenhando objetos de uma maneira intuitiva.
© 2009 Autodesk

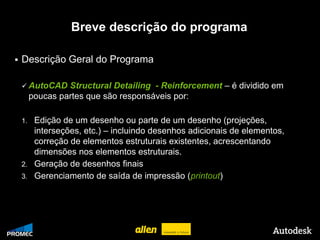

4. Breve descrição do programa
 Descrição Geral do Programa
 AutoCAD Structural Detailing - Reinforcement – é dividido em
poucas partes que são responsáveis por:
1. Edição de um desenho ou parte de um desenho (projeções,
interseções, etc.) – incluindo desenhos adicionais de elementos,
correção de elementos estruturais existentes, acrescentando
dimensões nos elementos estruturais.
2. Geração de desenhos finais
3. Gerenciamento de saída de impressão (printout)
© 2009 Autodesk

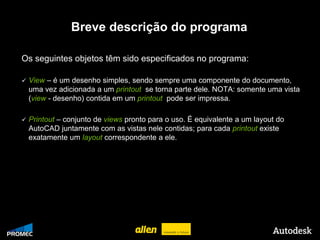

5. Breve descrição do programa
Os seguintes objetos têm sido especificados no programa:
 View – é um desenho simples, sendo sempre uma componente do documento,
uma vez adicionada a um printout se torna parte dele. NOTA: somente uma vista
(view - desenho) contida em um printout pode ser impressa.
 Printout – conjunto de views pronto para o uso. É equivalente a um layout do
AutoCAD juntamente com as vistas nele contidas; para cada printout existe
exatamente um layout correspondente a ele.
© 2009 Autodesk

6. Explorando a
Interface do
Usuário
© 2009 Autodesk

7. Interface do Usuário
© 2009 Autodesk

8. Explorando a Interface do Usuário
 Abrir o AutoCAD Structural Detailing, modulo de concreto armado
(Reinforcement module), e vamos investir um minuto para visualizar as
diferentes áreas da interface.
© 2009 Autodesk

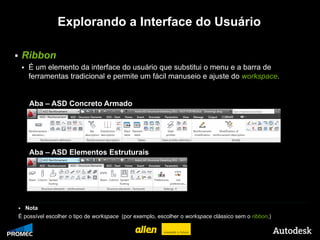

9. Explorando a Interface do Usuário
 Ribbon
 É um elemento da interface do usuário que substitui o menu e a barra de
ferramentas tradicional e permite um fácil manuseio e ajuste do workspace.
Aba – ASD Concreto Armado
Aba – ASD Elementos Estruturais
 Nota
É possível escolher o tipo de workspace (por exemplo, escolher o workspace clássico sem o ribbon.)
© 2009 Autodesk

10. Explorando a Interface do Usuário
Ribbon
Object Inspector
Model/
Drawin Area
Model/
Layout Tab Bar
© 2009 Autodesk

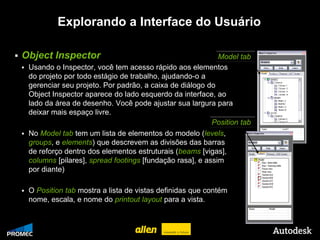

11. Explorando a Interface do Usuário
 Object Inspector Model tab
 Usando o Inspector, você tem acesso rápido aos elementos
do projeto por todo estágio de trabalho, ajudando-o a
gerenciar seu projeto. Por padrão, a caixa de diálogo do
Object Inspector aparece do lado esquerdo da interface, ao
lado da área de desenho. Você pode ajustar sua largura para
deixar mais espaço livre.
Position tab
 No Model tab tem um lista de elementos do modelo (levels,
groups, e elements) que descrevem as divisões das barras
de reforço dentro dos elementos estruturais (beams [vigas],
columns [pilares], spread footings [fundação rasa], e assim
por diante)
 O Position tab mostra a lista de vistas definidas que contém
nome, escala, e nome do printout layout para a vista.
© 2009 Autodesk

12. Explorando a Interface do Usuário
Printout tab
 Object Inspector
 O Printout tab permite configurar os printouts no AutoCAD ®
Structural Detailing. Ele mostra a lista de todos os printouts e as
vistas associadas definidas no projeto do AutoCAD ® Structural
Detailing. Tal lista inclui todos os printouts, inclusive os que não
contém vistas.
ASD Center tab
 O ASD Center tab é usado para copiar configurações e estilos
entre projetos.
© 2009 Autodesk

13. Program Preferences
© 2009 Autodesk

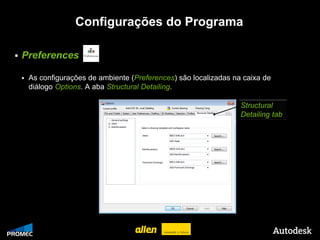

14. Configurações do Programa
 Preferences
 As configurações de ambiente (Preferences) são localizadas na caixa de
diálogo Options. A aba Structural Detailing.
Structural
Detailing tab
© 2009 Autodesk

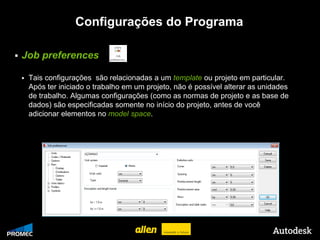

15. Configurações do Programa
 Job preferences
 Tais configurações são relacionadas a um template ou projeto em particular.
Após ter iniciado o trabalho em um projeto, não é possível alterar as unidades
de trabalho. Algumas configurações (como as normas de projeto e as base de
dados) são especificadas somente no início do projeto, antes de você
adicionar elementos no model space.
© 2009 Autodesk

16. Definição de Armadura
© 2009 Autodesk

17. Definição da Armadura
 Há 3 maneiras de definir a armadura do elemento estrutural:
 Manualmente
 Automaticamente, baseado em macros para geração de plantas de
armação de estruturas típicas
 Usando dados de programas externos, por importação ou exportação do
Autodesk ® Robot Structural Analysis Professional e exportando dados de
armação do Revit Structure
© 2009 Autodesk

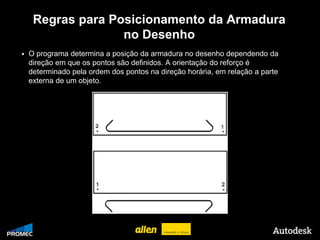

18. Regras para Posicionamento da Armadura
no Desenho
 O programa determina a posição da armadura no desenho dependendo da
direção em que os pontos são definidos. A orientação do reforço é
determinado pela ordem dos pontos na direção horária, em relação a parte
externa de um objeto.
© 2009 Autodesk

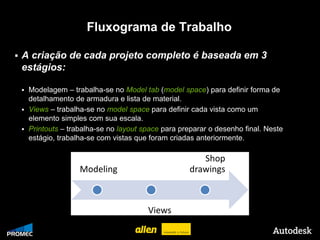

19. Fluxograma de Trabalho
 A criação de cada projeto completo é baseada em 3
estágios:
 Modelagem – trabalha-se no Model tab (model space) para definir forma de
detalhamento de armadura e lista de material.
 Views – trabalha-se no model space para definir cada vista como um
elemento simples com sua escala.
 Printouts – trabalha-se no layout space para preparar o desenho final. Neste
estágio, trabalha-se com vistas que foram criadas anteriormente.
© 2009 Autodesk

20. Integração com o
Revit Structure
Integração ASD-RVT
© 2009 Autodesk

21. Integração com
RSAP
Integração ASD-RSAP
© 2009 Autodesk

22. Conecções de
aço
Steel connections
© 2009 Autodesk

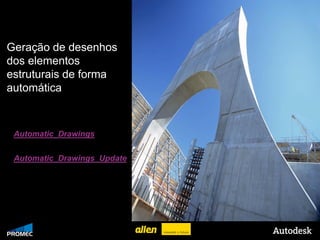

23. Geração de desenhos
dos elementos
estruturais de forma
automática
Automatic_Drawings
Automatic_Drawings_Update
© 2009 Autodesk

24. © 2009 Autodesk
