O documento discute as etapas de tratamento de sinais analógicos para conversão em sinais digitais, incluindo transdutores, condicionamento de sinal, conversão A/D e D/A, e processamento digital. Também explica os benefícios dos sistemas digitais e as técnicas de conversão A/D, como codificação paralela e contador gerador de rampa.

1. Redes de comunicação Trabalho feito por: Flavia Machado Diogo Ribeiro

2. Conversores Analógico-Digital

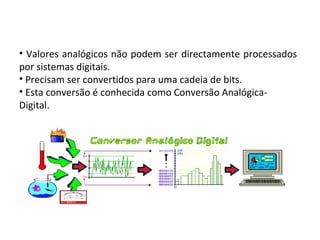

3. Valores analógicos não podem ser directamente processados por sistemas digitais. Precisam ser convertidos para uma cadeia de bits. Esta conversão é conhecida como Conversão Analógica-Digital.

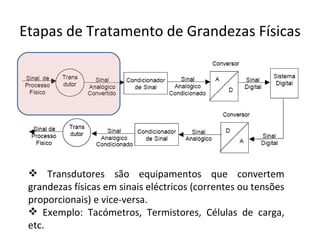

4. Etapas de Tratamento de Grandezas Físicas Transdutores são equipamentos que convertem grandezas físicas em sinais eléctricos (correntes ou tensões proporcionais) e vice-versa. Exemplo: Tacómetros, Termistores, Células de carga, etc.

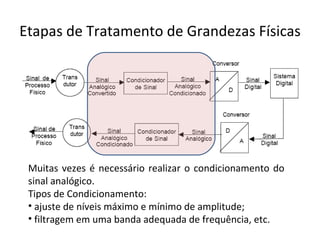

5. Etapas de Tratamento de Grandezas Físicas Muitas vezes é necessário realizar o condicionamento do sinal analógico. Tipos de Condicionamento: ajuste de níveis máximo e mínimo de amplitude; filtragem em uma banda adequada de frequência, etc.

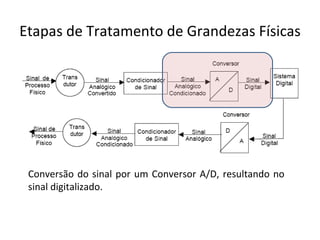

6. Etapas de Tratamento de Grandezas Físicas Conversão do sinal por um Conversor A/D, resultando no sinal digitalizado.

7. Etapas de Tratamento de Grandezas Físicas O processamento do sinal é feito por um Sistema Digital. Os sistemas digitais apresentam maior flexibilidade e facilidade de depuração. Tipos de elementos de Processamento de Sinal Digital: Microprocessadores, microcontroladores, FPGAs e DSPs.

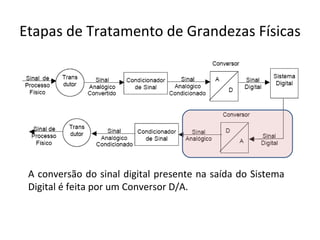

8. Etapas de Tratamento de Grandezas Físicas A conversão do sinal digital presente na saída do Sistema Digital é feita por um Conversor D/A.

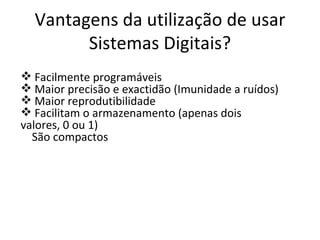

9. Vantagens da utilização de usar Sistemas Digitais? Facilmente programáveis Maior precisão e exactidão (Imunidade a ruídos) Maior reprodutibilidade Facilitam o armazenamento (apenas dois valores, 0 ou 1) São compactos

10. Digitalização de Sinais Analógicos

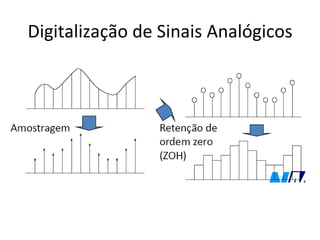

11. Digitalização de Sinais Analógicos

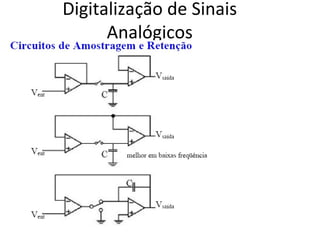

12. Digitalização de Sinais Analógicos

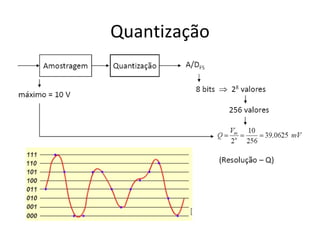

13. Quantização

14. Conversão Analógica-Digital Para digitalizar um sinal, precisamos de uma base de tempo e um Conversor Analógico Digital (ADC), que fornece uma aproximação digital do sinal original.

15. Conversão Analógica-Digital A aproximação digital é registada em N bits (nesse caso 4) e a variação pode ser reduzida para uma precisão de, no máximo, 1 parte de 2^N.

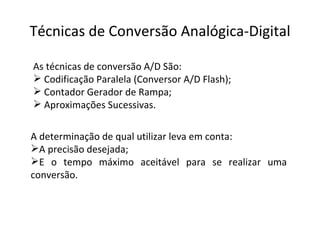

16. Técnicas de Conversão Analógica-Digital A determinação de qual utilizar leva em conta: A precisão desejada; E o tempo máximo aceitável para se realizar uma conversão. As técnicas de conversão A/D São: Codificação Paralela (Conversor A/D Flash); Contador Gerador de Rampa; Aproximações Sucessivas.

17. Conversor
