O documento discute o conceito de tensão admissível em engenharia. Explica que devido a incertezas, a tensão real de um elemento é menor que a tensão de ruptura e por isso usa-se um fator de segurança. A tensão admissível leva em conta esse fator de segurança para garantir que a estrutura aguente a carga de projeto sem falhar. Apresenta também exemplos de cálculos de tensão admissível para diferentes configurações estruturais.
Tensoadmissvel 20160411154756
- 1.

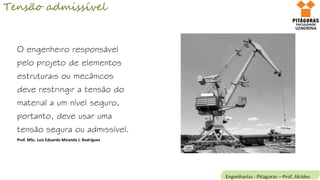

- 2. Tensão admissível O engenheiroresponsável pelo projeto de elementos estruturais ou mecânicos deve restringir a tensão do material a um nível seguro, portanto, deve usar uma tensão segura ou admissível. Prof. MSc. Luiz Eduardo Miranda J. Rodrigues

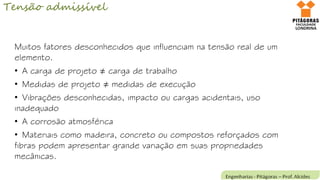

- 3. Tensão admissível Muitos fatoresdesconhecidos que influenciam na tensão real de um elemento. • A carga de projeto carga de trabalho • Medidas de projeto medidas de execução • Vibrações desconhecidas, impacto ou cargas acidentais, uso inadequado • A corrosão atmosférica • Materiais como madeira, concreto ou compostos reforçados com fibras podem apresentar grande variação em suas propriedades mecânicas.

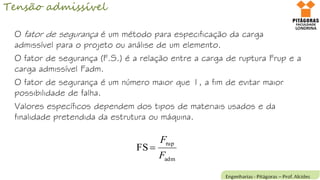

- 4. Tensão admissível O fatorde segurança é um método para especificação da carga admissível para o projeto ou análise de um elemento. O fator de segurança (F.S.) é a relação entre a carga de ruptura Frup e a carga admissível Fadm. O fator de segurança é um número maior que 1, a fim de evitar maior possibilidade de falha. Valores específicos dependem dos tipos de materiais usados e da finalidade pretendida da estrutura ou máquina. adm rup FS F F
- 5. Se a cargaaplicada ao elemento for relacionada linearmente à tensão desenvolvida no interior do elemento, como no caso do uso de méd = F/A e méd=V/A, então podemos expressar o fator de segurança segundo as expressões: Tensão admissível ou adm rup adm rup FSFS

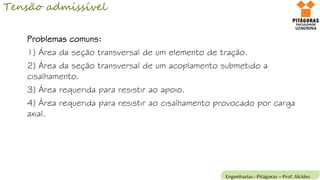

- 6. Problemas comuns: 1) Áreada seção transversal de um elemento de tração. 2) Área da seção transversal de um acoplamento submetido a cisalhamento. 3) Área requerida para resistir ao apoio. 4) Área requerida para resistir ao cisalhamento provocado por carga axial. Tensão admissível
- 7. Área da SeçãoTransversal de um Elemento sob Tração Tensão admissível

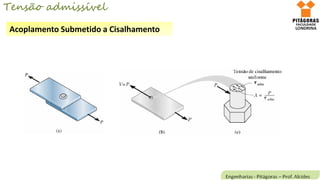

- 8. Acoplamento Submetido aCisalhamento Tensão admissível

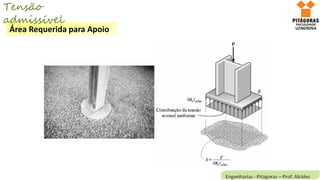

- 9. Área Requerida paraApoio Tensão admissível

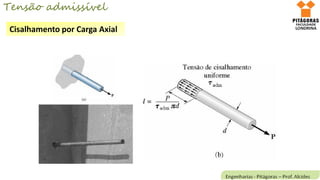

- 10. Cisalhamento por CargaAxial Tensão admissível

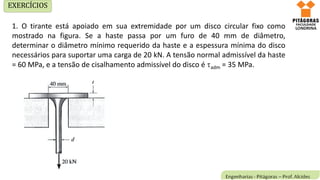

- 11. 1. O tiranteestá apoiado em sua extremidade por um disco circular fixo como mostrado na figura. Se a haste passa por um furo de 40 mm de diâmetro, determinar o diâmetro mínimo requerido da haste e a espessura mínima do disco necessários para suportar uma carga de 20 kN. A tensão normal admissível da haste = 60 MPa, e a tensão de cisalhamento admissível do disco é adm = 35 MPa. EXERCÍCIOS

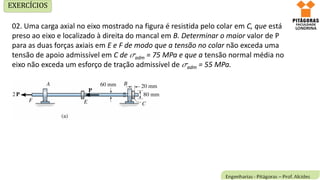

- 12. 02. Uma cargaaxial no eixo mostrado na figura é resistida pelo colar em C, que está preso ao eixo e localizado à direita do mancal em B. Determinar o maior valor de P para as duas forças axiais em E e F de modo que a tensão no colar não exceda uma tensão de apoio admissível em C de adm = 75 MPa e que a tensão normal média no eixo não exceda um esforço de tração admissível de adm = 55 MPa. EXERCÍCIOS

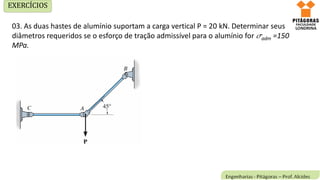

- 13. 03. As duashastes de alumínio suportam a carga vertical P = 20 kN. Determinar seus diâmetros requeridos se o esforço de tração admissível para o alumínio for adm =150 MPa. EXERCÍCIOS

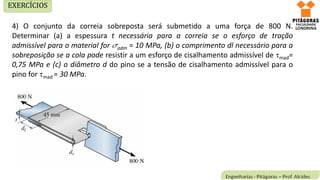

- 14. 4) O conjuntoda correia sobreposta será submetido a uma força de 800 N. Determinar (a) a espessura t necessária para a correia se o esforço de tração admissível para o material for adm = 10 MPa, (b) o comprimento dl necessário para a sobreposição se a cola pode resistir a um esforço de cisalhamento admissível de mad= 0,75 MPa e (c) o diâmetro d do pino se a tensão de cisalhamento admissível para o pino for mad = 30 MPa. EXERCÍCIOS
- 15. BIBLIOGRAFIA Apostila- CEFET/SC Bento,Daniela A. Fundamentos de resistência dos materiais, Florianópolis, março de 2003. Apostila SENAI/SC. Resistência dos Materiais Florianópolis: SENAI/SC. 2004. 108P HIBBELER, R. C. Resistência dos Materiais 5ª ed. São Paulo: Pearson Education do Brasil, 2005, 540p. BEER, F. P.; JOHNSTON JR, E. R. Resistências dos Materiais Paulo: Makron Books, 1991. 980p.
