1. Tecnologias de
transmissão/Topologias de rede

2. Tecnologias de transmissão

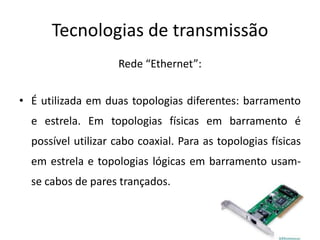

Rede “Ethernet”:
• É utilizada em duas topologias diferentes: barramento
e estrela. Em topologias físicas em barramento é
possível utilizar cabo coaxial. Para as topologias físicas
em estrela e topologias lógicas em barramento usam-
se cabos de pares trançados.

3. Tecnologias de transmissão

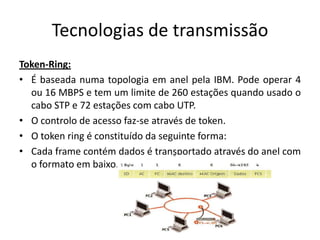

Token-Ring:
• É baseada numa topologia em anel pela IBM. Pode operar 4
ou 16 MBPS e tem um limite de 260 estações quando usado o
cabo STP e 72 estações com cabo UTP.
• O controlo de acesso faz-se através de token.
• O token ring é constituído da seguinte forma:
• Cada frame contém dados é transportado através do anel com
o formato em baixo. mostrado ilustrado.

4. Tecnologias de transmissão

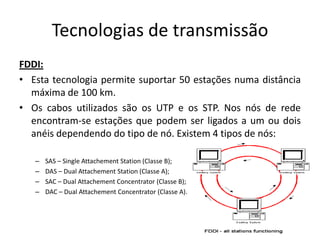

FDDI:
• Esta tecnologia permite suportar 50 estações numa distância
máxima de 100 km.
• Os cabos utilizados são os UTP e os STP. Nos nós de rede
encontram-se estações que podem ser ligados a um ou dois
anéis dependendo do tipo de nó. Existem 4 tipos de nós:
– SAS – Single Attachement Station (Classe B);
– DAS – Dual Attachement Station (Classe A);
– SAC – Dual Attachement Concentrator (Classe B);
– DAC – Dual Attachement Concentrator (Classe A).

5. Topologias de rede

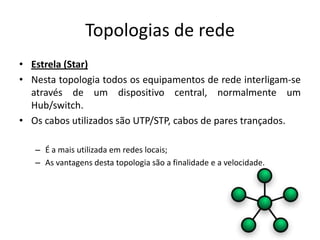

• Estrela (Star)
• Nesta topologia todos os equipamentos de rede interligam-se
através de um dispositivo central, normalmente um
Hub/switch.
• Os cabos utilizados são UTP/STP, cabos de pares trançados.
– É a mais utilizada em redes locais;
– As vantagens desta topologia são a finalidade e a velocidade.

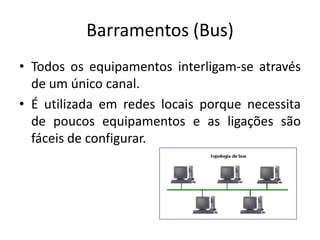

6. Barramentos (Bus)
• Todos os equipamentos interligam-se através
de um único canal.
• É utilizada em redes locais porque necessita
de poucos equipamentos e as ligações são
fáceis de configurar.

7. Árvore (Tree)
• Nesta topologia existem vários equipamentos
de interligação que ligam os vários dispositivos
de rede numa estrutura em árvore.
– Existem vários equipamentos de interligação que podem
ser switchs, hubs e routers;
– A grande vantagem desta topologia é o facto de permitir o
acesso, em caso de avaria, e detectar o sitio onde o
ocorreu.

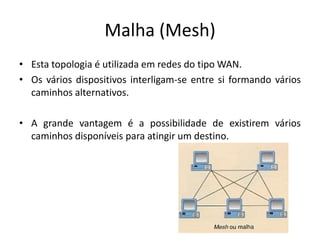

8. Malha (Mesh)
• Esta topologia é utilizada em redes do tipo WAN.
• Os vários dispositivos interligam-se entre si formando vários
caminhos alternativos.
• A grande vantagem é a possibilidade de existirem vários
caminhos disponíveis para atingir um destino.

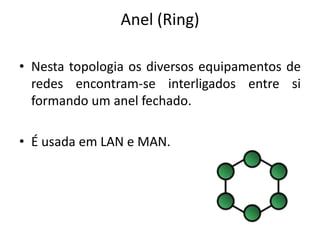

9. Anel (Ring)
• Nesta topologia os diversos equipamentos de
redes encontram-se interligados entre si
formando um anel fechado.
• É usada em LAN e MAN.
