1. Tipologias de Redes
POR:
FLASHPLANETAINFO

2. TIPOLOGIAS DE REDES
•Rede em estrela
•Rede BUS
•Rede Área local (LAN)
•Rede em anel
•Rede área metropolitana (MAN)
•Rede de barramento

3. Rede Estrela
 Estrela é nome de  Diz-se que uma rede tem
uma topologia de redes topologia estrela quando
computadores. Pode-se um computador se
formar redes com conecta a outro apenas
topologia estrela através de um
interligando equipamento central
computadores através concentrador, sem
de switches ou qualquer nenhuma ligação directa,
outro nem através de outro
concentrador/comutador computador.
.

4. Rede Estrela

5. Rede Estrela

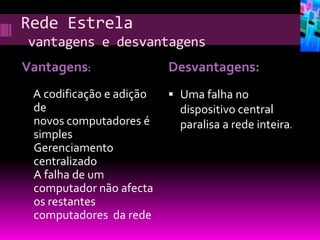

vantagens e desvantagens
Vantagens: Desvantagens:
A codificação e adição  Uma falha no
de dispositivo central
novos computadores é paralisa a rede inteira.
simples
Gerenciamento
centralizado
A falha de um
computador não afecta
os restantes
computadores da rede

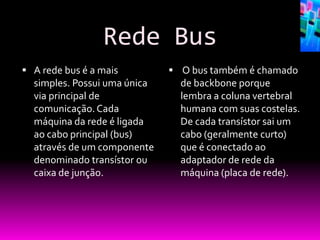

6. Rede Bus
 A rede bus é a mais  O bus também é chamado
simples. Possui uma única de backbone porque
via principal de lembra a coluna vertebral
comunicação. Cada humana com suas costelas.
máquina da rede é ligada De cada transístor sai um
ao cabo principal (bus) cabo (geralmente curto)
através de um componente que é conectado ao
denominado transístor ou adaptador de rede da
caixa de junção. máquina (placa de rede).

7. Rede Bus

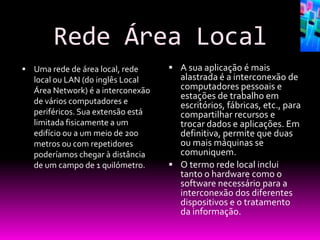

8. Rede Área Local
 Uma rede de área local, rede  A sua aplicação é mais
local ou LAN (do inglês Local alastrada é a interconexão de
Área Network) é a interconexão computadores pessoais e
estações de trabalho em
de vários computadores e escritórios, fábricas, etc., para
periféricos. Sua extensão está compartilhar recursos e
limitada fisicamente a um trocar dados e aplicações. Em
edifício ou a um meio de 200 definitiva, permite que duas
metros ou com repetidores ou mais máquinas se
poderíamos chegar à distância comuniquem.
de um campo de 1 quilómetro.  O termo rede local inclui
tanto o hardware como o
software necessário para a
interconexão dos diferentes
dispositivos e o tratamento
da informação.

9. Rede Área Local

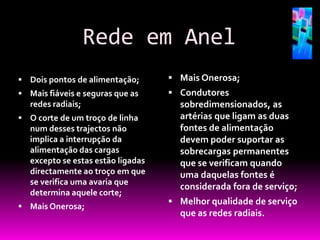

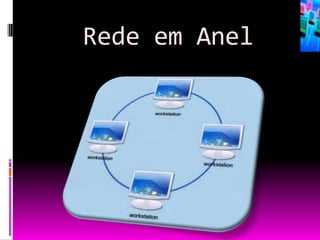

10. Rede em Anel
 Dois pontos de alimentação;  Mais Onerosa;
 Mais fiáveis e seguras que as  Condutores
redes radiais; sobredimensionados, as
 O corte de um troço de linha artérias que ligam as duas
num desses trajectos não fontes de alimentação
implica a interrupção da devem poder suportar as
alimentação das cargas sobrecargas permanentes
excepto se estas estão ligadas que se verificam quando
directamente ao troço em que uma daquelas fontes é
se verifica uma avaria que
considerada fora de serviço;
determina aquele corte;
 Melhor qualidade de serviço
 Mais Onerosa;
que as redes radiais.

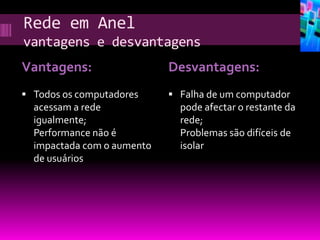

11. Rede em Anel
vantagens e desvantagens
Vantagens: Desvantagens:
 Todos os computadores  Falha de um computador
acessam a rede pode afectar o restante da
igualmente; rede;
Performance não é Problemas são difíceis de
impactada com o aumento isolar
de usuários

12. Rede em Anel

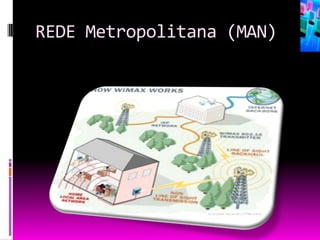

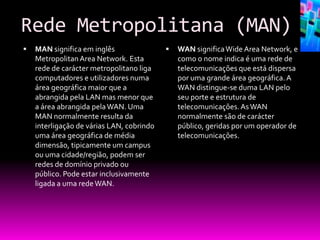

13. Rede Metropolitana (MAN)
 MAN significa em inglês  WAN significa Wide Area Network, e
Metropolitan Area Network. Esta como o nome indica é uma rede de
rede de carácter metropolitano liga telecomunicações que está dispersa
computadores e utilizadores numa por uma grande área geográfica. A
área geográfica maior que a WAN distingue-se duma LAN pelo
abrangida pela LAN mas menor que seu porte e estrutura de
a área abrangida pela WAN. Uma telecomunicações. As WAN
MAN normalmente resulta da normalmente são de carácter
interligação de várias LAN, cobrindo público, geridas por um operador de
uma área geográfica de média telecomunicações.
dimensão, tipicamente um campus
ou uma cidade/região, podem ser
redes de domínio privado ou
público. Pode estar inclusivamente
ligada a uma rede WAN.

14. REDE Metropolitana (MAN)

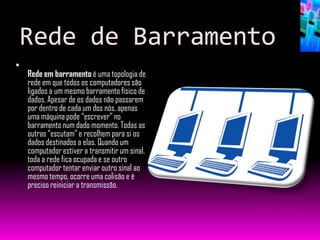

15. Rede de Barramento

Rede em barramento é uma topologia de
rede em que todos os computadores são
ligados a um mesmo barramento físico de
dados. Apesar de os dados não passarem
por dentro de cada um dos nós, apenas
uma máquina pode “escrever” no
barramento num dado momento. Todas as
outras “escutam” e recolhem para si os
dados destinados a elas. Quando um
computador estiver a transmitir um sinal,
toda a rede fica ocupada e se outro
computador tentar enviar outro sinal ao
mesmo tempo, ocorre uma colisão e é
preciso reiniciar a transmissão.

16. Rede de Barramento
vantagens e desvantagens
Vantagens: Desvantagens:
 Uso de cabo  Rede pode ficar
Económico extremamente lenta em
 Barata e fácil de trabalhar
situações de tráfego
pesado;
 Instalação Problemas são difíceis de
Simples isolar;
Relativamente confiável Falha no cabo paralisa a
Fácil expansão. rede inteira.

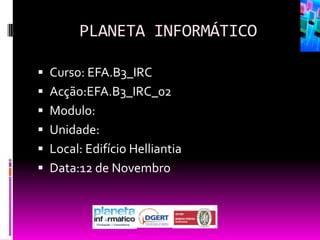

17. PLANETA INFORMÁTICO
