As principais tipologias de rede descritas são: barramento (BUS), anel (ring), estrela (star), árvore (tree), malha (mesh) e sem fio (wireless). A topologia em barramento usa um único cabo para conectar todos os dispositivos, enquanto a topologia em anel conecta os dispositivos em série. A topologia em estrela é a mais comum atualmente, usando um concentrador central.

1.  Tipologias 

2. Tipologia BUSRede em barramento é uma topologia de rede em que todos os computadores são ligados em um mesmo barramento físico de dados.Quando um computador estiver a transmitir um sinal, toda a rede fica ocupada e se outro computador tentar enviar outro sinal ao mesmo tempo, ocorre uma colisão e é preciso reiniciar a transmissão.Essa topologia utiliza cabos coaxiais.Embora esta topologia descrita fisicamente ter caído em desuso, logicamente ela é amplamente usada. Redes ethernet utilizam este tipo lógico de topologia.

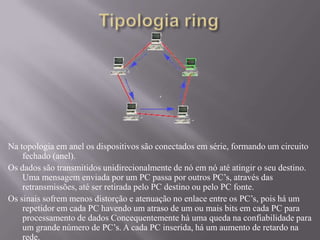

3. Tipologia ringNa topologia em anel os dispositivos são conectados em série, formando um circuito fechado (anel).Os dados são transmitidos unidirecionalmente de nó em nó até atingir o seu destino. Uma mensagem enviada por um PC passa por outros PC’s, através das retransmissões, até ser retirada pelo PC destino ou pelo PC fonte.Os sinais sofrem menos distorção e atenuação no enlace entre os PC’s, pois há um repetidor em cada PC havendo um atraso de um ou mais bits em cada PC para processamento de dadosConcequentementehàuma queda na confiabilidade para um grande número de PC’s. A cada PC inserida, há um aumento de retardo na rede.

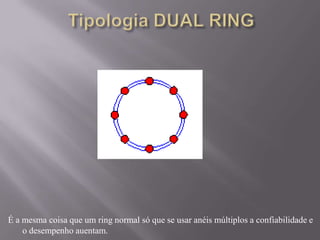

4. Tipologia DUAL RINGÉ a mesma coisa que um ring normal só que se usar anéis múltiplos a confiabilidade e o desempenho auentam.

5. Tipologia STARA mais comum actualmente, a topologia em estrela utiliza cabos de par trançado e um concentrador como ponto central da rede. O concentrador se encarrega de retransmitir todos os dados para todas as estações, mas com a vantagem de tornar mais fácil a localização dos problemas, já que se um dos cabos, uma das portas do concentrador ou uma das placas de rede estiver com problemas, apenas o nó ligado ao componente defeituoso ficará fora da rede.

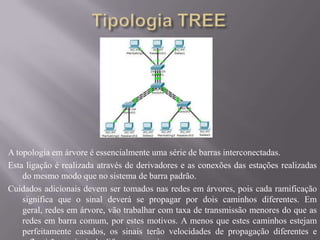

6. Tipologia TREEA topologia em árvore é essencialmente uma série de barras interconectadas.Esta ligação é realizada através de derivadores e as conexões das estações realizadas do mesmo modo que no sistema de barra padrão.Cuidados adicionais devem ser tomados nas redes em árvores, pois cada ramificação significa que o sinal deverá se propagar por dois caminhos diferentes. Em geral, redes em árvore, vão trabalhar com taxa de transmissão menores do que as redes em barra comum, por estes motivos. A menos que estes caminhos estejam perfeitamente casados, os sinais terão velocidades de propagação diferentes e reflectirão os sinais de diferente maneira.

7. Tipologia MESHEste tipo de topologia é feito através de uma ligação ponto a ponto entre cada para de computadores da rede, tendo a vantagem de permitir que cada computador disponha de uma linha previligiada de comunicação com qualquer outro dispositivo da rede. Como existe uma certa redundância de meios de comunicação entre os vários dispositivos de rede, mesmo que existam falhas em algumas conexões, é improvavel que essas falhas impossibilitem a comunicação entre qualquer dois computadores da rede. Contudo, este tipo de arquitectura pode revelar-se impraticavel se for muito grande o numero de computadores numa rede local.

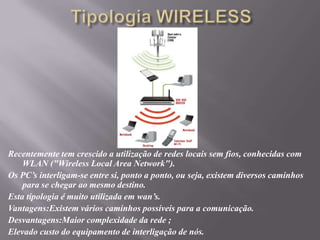

8. Tipologia WIRELESSRecentemente tem crescido a utilização de redes locais sem fios, conhecidas com WLAN ("Wireless Local AreaNetwork").Os PC’s interligam-se entre si, ponto a ponto, ou seja, existem diversos caminhos para se chegar ao mesmo destino.Esta tipologia é muito utilizada em wan’s.Vantagens:Existem vários caminhos possíveis para a comunicação.Desvantagens:Maior complexidade da rede ;Elevado custo do equipamento de interligação de nós.

9. Trabalho realizado por:H3LD3R 
