O documento fornece uma introdução à soldagem por plasma, descrevendo sua definição, vantagens, limitações, equipamentos, consumíveis e parâmetros do processo. É destacado que o processo produz junção dos metais pelo aquecimento com um arco constrito entre o eletrodo e a peça de trabalho ou entre o eletrodo e o bocal constrito da tocha, tendo menor zona termicamente afetada e capacidade de soldagem em baixa corrente.

1. Soldagem
Plasma

2. Segundo a American Welding
Society (AWS)...
Plasma Arc Welding - PAW
Em português...
Soldagem por Plasma

3. Definição...

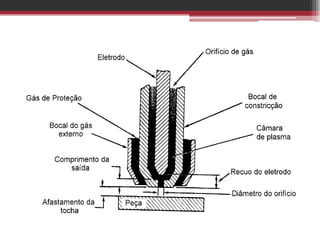

O processo de soldagem a arco com Plasma(PAW) é um
processo de soldagem que produz junção dos metais, pelo
aquecimento com um arco constrito entre o eletrodo e a
peça de trabalho ou entre o eletrodo e o bocal constrito da
tocha.

5. Vantagens...
 Menor zona termicamente afetada
Capacidade de soldagem em baixa corrente
Coluna do arco tem maior estabilidade direcional
Solda elementos de baixa espessura
Alto volume de produção

6. Limitações...
 Necessário grande conhecimento do processo
A tocha utilizada é de construção mias difícil
Pequena tolerância para desalinhamento da junta de
solda, devido ao arco estreito
As rochas de soldagem manual com plasma são
geralmente difíceis de serem manipuladas se compara
com as tochas TIG (GTAW)

7. Equipamentos...
 Tocha
Dispositivo de Controle
Fonte de Potência
Alimentação de gás de orifício e gás de proteção
Fonte de refrigração da tocha e outros acessorios como, uma
chave “on-off”.

9. Consumíveis...

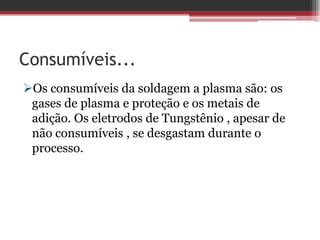

Os consumíveis da soldagem a plasma são: os
gases de plasma e proteção e os metais de
adição. Os eletrodos de Tungstênio , apesar de
não consumíveis , se desgastam durante o
processo.

10. Consumíveis
 Gases
• Argônio
• Argônio e Hidrogênio
• Argônio e Hélio

11. Consumíveis
Metais de Adição
• Cobre
• Alumínio
• Níquel
• Titânio
• Zircônio
• Magnésio
• Cromo
• Aços de médio teor de carbono

12. Especificação dos Consumíveis...
Classificação dos arames para soldagem de aços pelas
especificações AWS A 5.18 e A 5.28
AWS ER XXXA - YYY HZ*
ER=eletrodo para soldagem a arco e/ou vareta
XXX=indica o limite de resistência mínimo do metal em ksi(2 ou 3
dígitos)
A=Pode ser “S” para arame sólido ou “C” para arame tubular
YYY=Indica os requisitos de composição química do eletrodo ou do
metal depositado.
HZ=Indica opcionalmente o teor difusível. Pode ser 2, 4, 8 ou 16.

13. Parâmetros do Processo...
A figura ao lado
apresenta um ábaco para a
seleção dos parâmetros de
soldagem para chapas de aço
inoxidável AISI 304 com
espessura de até 1,2mm.
No exemplo indicado
na figura, para a soldagem de
uma chapa com 1mm de
espessura, os parâmetros
recomendados seriam: I=18 A;
B=5,5 mm; C=3,7 mm

14. Tecnologia da Fabricação Mecânica I
Profº: Jaime André Ramos Filho
Alunos: Rogger Antunes, Rafael Correa, Rafael
Vinicius, Wesley Christian, Peterson Sweron.
