Sistemas prediais de aguas pluviais

Sistemas Prediais de

Sistemas prediais de águas pluviais
Águas Pluviais

NBR 10844

Doralice Ap. Favaro Soares
1/33

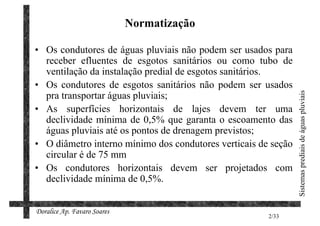

Normatização

• Os condutores de águas pluviais não podem ser usados para
receber efluentes de esgotos sanitários ou como tubo de
ventilação da instalação predial de esgotos sanitários.
• Os condutores de esgotos sanitários não podem ser usados
pra transportar águas pluviais;

• As superfícies horizontais de lajes devem ter uma
declividade mínima de 0,5% que garanta o escoamento das
águas pluviais até os pontos de drenagem previstos;
• O diâmetro interno mínimo dos condutores verticais de seção
circular é de 75 mm
• Os condutores horizontais devem ser projetados com
declividade mínima de 0,5%.

2/33

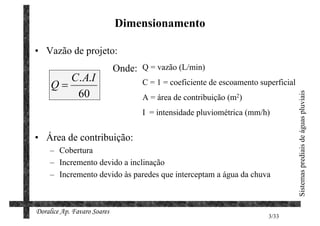

Dimensionamento

• Vazão de projeto:
Onde: Q = vazão (L/min)
C. A.I
Q= C = 1 = coeficiente de escoamento superficial
60

A = área de contribuição (m2)
I = intensidade pluviométrica (mm/h)

• Área de contribuição:
– Cobertura
– Incremento devido a inclinação
– Incremento devido às paredes que interceptam a água da chuva

3/33

Ralos

Ralo hemisférico (a) calha de concreto Ralo seco
(b) calha de chapa galvanizada

4/33

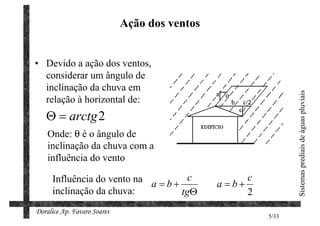

Ação dos ventos

• Devido a ação dos ventos,
considerar um ângulo de
inclinação da chuva em

relação à horizontal de:
Θ = arctg 2
Onde: θ é o ângulo de
inclinação da chuva com a
influência do vento

Influência do vento na a = b + c c
a =b+
inclinação da chuva: tgΘ 2
5/33

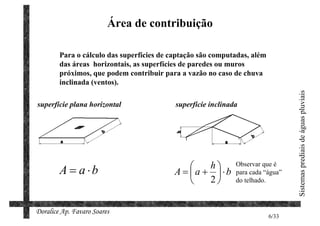

Área de contribuição

Para o cálculo das superfícies de captação são computadas, além
das áreas horizontais, as superfícies de paredes ou muros
próximos, que podem contribuir para a vazão no caso de chuva
inclinada (ventos).

superfície plana horizontal superfície inclinada

A = a ⋅b  h Observar que é
A = a + ⋅b para cada “água”
 2 do telhado.

6/33

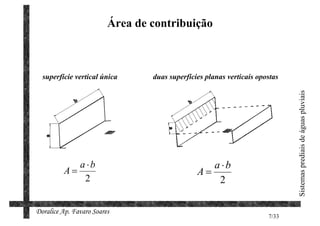

superfície vertical única duas superfícies planas verticais opostas

a ⋅b a ⋅b
A= A=
2 2

7/33

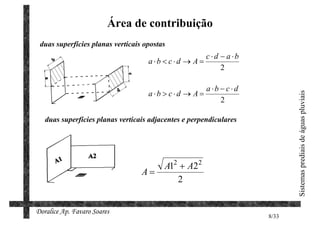

duas superfícies planas verticais opostas
c ⋅d − a ⋅b
a ⋅b < c ⋅d → A =
2

a ⋅b − c ⋅d
a ⋅b > c ⋅d → A =

2

duas superfícies planas verticais adjacentes e perpendiculares

A12 + A22
A=
2

8/33

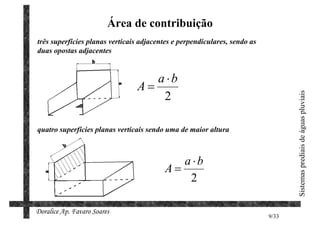

três superfícies planas verticais adjacentes e perpendiculares, sendo as
duas opostas adjacentes

a ⋅b
A=
2

quatro superfícies planas verticais sendo uma de maior altura

a ⋅b
A=
2

9/33

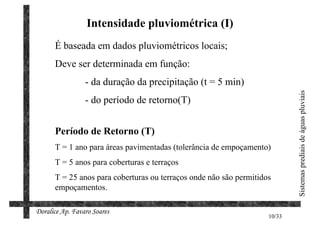

Intensidade pluviométrica (I)
É baseada em dados pluviométricos locais;
Deve ser determinada em função:
- da duração da precipitação (t = 5 min)

- do período de retorno(T)

Período de Retorno (T)
T = 1 ano para áreas pavimentadas (tolerância de empoçamento)
T = 5 anos para coberturas e terraços
T = 25 anos para coberturas ou terraços onde não são permitidos
empoçamentos.

10/33

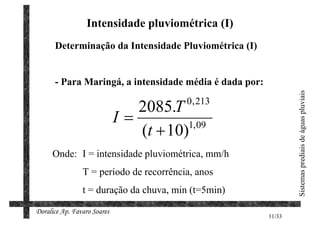

Intensidade pluviométrica (I)
Determinação da Intensidade Pluviométrica (I)

- Para Maringá, a intensidade média é dada por:

0 , 213
2085.T
I=
(t + 10)1, 09

Onde: I = intensidade pluviométrica, mm/h
T = período de recorrência, anos
t = duração da chuva, min (t=5min)

11/33

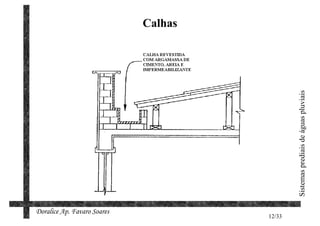

Calhas

12/33

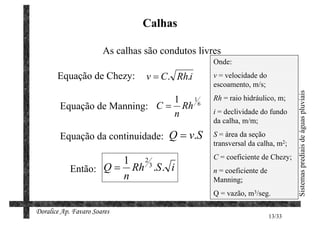

Calhas

As calhas são condutos livres
Onde:
Equação de Chezy: v = C. Rh.i v = velocidade do
escoamento, m/s;

1 16 Rh = raio hidráulico, m;
Equação de Manning: C = Rh i = declividade do fundo
n
da calha, m/m;

Equação da continuidade: Q = v.S S = área da seção
transversal da calha, m2;
C = coeficiente de Chezy;
1 23
Então: Q = Rh .S . i n = coeficiente de
n Manning;
Q = vazão, m3/seg.

13/33

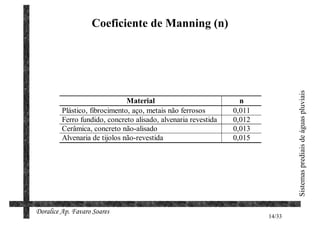

Coeficiente de Manning (n)

Material n
Plástico, fibrocimento, aço, metais não ferrosos 0,011
Ferro fundido, concreto alisado, alvenaria revestida 0,012
Cerâmica, concreto não-alisado 0,013
Alvenaria de tijolos não-revestida 0,015

14/33

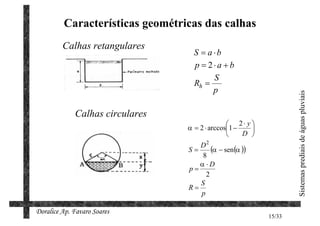

Características geométricas das calhas
Calhas retangulares
S = a ⋅b
p = 2⋅a + b
S
Rh =
p

Calhas circulares
 2⋅ y 
α = 2 ⋅ arccos1 − 
 D 
D2
S= (α − sen (α ))
8
α ⋅D
p=
2
S
R=
p

15/33

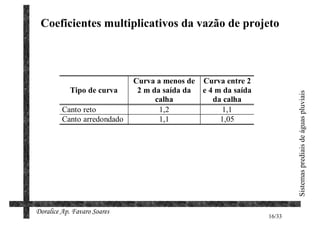

Coeficientes multiplicativos da vazão de projeto

Curva a menos de Curva entre 2
Tipo de curva 2 m da saída da e 4 m da saída

calha da calha
Canto reto 1,2 1,1
Canto arredondado 1,1 1,05

16/33

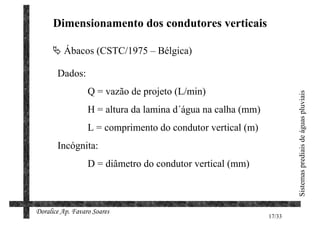

Dimensionamento dos condutores verticais

Ábacos (CSTC/1975 – Bélgica)

Dados:
Q = vazão de projeto (L/min)

H = altura da lamina d´água na calha (mm)
L = comprimento do condutor vertical (m)
Incógnita:
D = diâmetro do condutor vertical (mm)

17/33

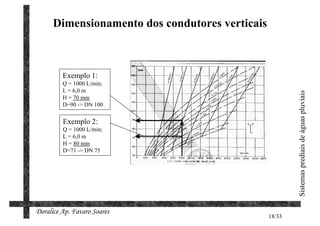

Dimensionamento dos condutores verticais

Exemplo 1:
Q = 1000 L/min;
L = 6,0 m

H = 70 mm
D=90 -> DN 100

Exemplo 2:
Q = 1000 L/min;
L = 6,0 m
H = 80 mm
D=71 -> DN 75

18/33

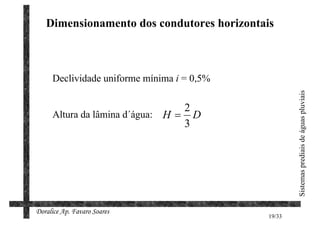

Dimensionamento dos condutores horizontais

Declividade uniforme mínima i = 0,5%

2
Altura da lâmina d´água: H = D
3

19/33

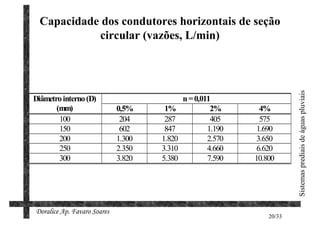

Capacidade dos condutores horizontais de seção
circular (vazões, L/min)

Diâmetro interno (D) n = 0,011
(mm) 0,5% 1% 2% 4%
100 204 287 405 575
150 602 847 1.190 1.690
200 1.300 1.820 2.570 3.650
250 2.350 3.310 4.660 6.620
300 3.820 5.380 7.590 10.800

20/33
