2. O Sistema de Abastecimento de Água representa o "conjunto de
obras, equipamentos e serviços destinados ao abastecimento de
água potável de uma comunidade para fins de consumo doméstico,
serviços públicos, consumo industrial e outros usos".
Sistema de
Abastecimento de Água

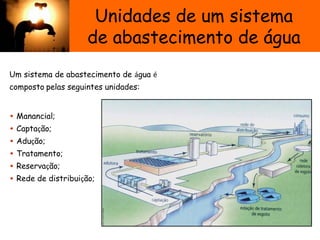

3. Unidades de um sistema
de abastecimento de água
Um sistema de abastecimento de água é
composto pelas seguintes unidades:
• Manancial;
• Captação;
• Adução;
• Tratamento;
• Reservação;
• Rede de distribuição;

4. •Em alguns casos é preciso acrescentar ao sistema uma sétima
unidade:
Estações elevatórias ou de recalque:
Unidades de um sistema de
abastecimento de água

5. A importância do sistema
de abastecimento de água
A importância do sistema de abastecimento de água pode ser considerada nos
seguintes aspectos:
Os aspectos sanitário e social:
• melhoria da saúde e das condições de vida de uma comunidade;
• diminuição da mortalidade em geral, principalmente da infantil;
• aumento da esperança de vida da população;
• diminuição da incidência de doenças relacionadas a água;
• implantação de hábitos de higiene na população;
• facilidade na implantação e melhoria da limpeza pública;
• facilidade na implantação e melhoria dos sistemas de esgotos sanitários;
• possibilidade de proporcionar conforto e bem-estar;
• melhoria das condições de segurança.

6. A importância do sistema
de abastecimento de água
Os aspectos econômico:
• aumento da vida produtiva dos indivíduos economicamente ativos;
• diminuição dos gastos particulares e públicos com consultas e internações
hospitalares;
• facilidade para instalações de indústrias, onde a água é utilizada como
matéria-prima ou meio e operação;
• incentivo à indústria turística em localidades com potencialidades para seu
desenvolvimento.

7. Captação de águas
As obras de captação são aquelas realizadas para coletar de modo
adequado as águas naturais de nascentes, represas ou depósitos
subterrâneos. Elas variam conforme as condições locais,
hidrológicas, topográficas e, para as águas subterrâneas, também
segundo condições hidrogeológicas.
Sistema de Abastecimento de

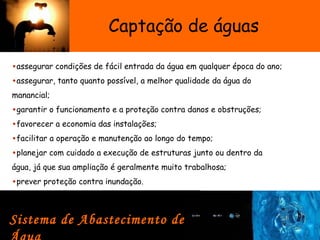

8. Captação de águas
•assegurar condições de fácil entrada da água em qualquer época do ano;
•assegurar, tanto quanto possível, a melhor qualidade da água do
manancial;
•garantir o funcionamento e a proteção contra danos e obstruções;
•favorecer a economia das instalações;
•facilitar a operação e manutenção ao longo do tempo;
•planejar com cuidado a execução de estruturas junto ou dentro da
água, já que sua ampliação é geralmente muito trabalhosa;
•prever proteção contra inundação.
Sistema de Abastecimento de

9. Captação de águas
superficiais
Na elaboração de projetos de captação de águas superficiais, suas
características quantitativas e qualitativas dos cursos d’água devem ser
avaliadas. Algumas das mais importantes são:
•levantamento de dados hidrológicos da bacia em estudo ou de bacias próximas;
•levantamento de dados fluviométricos do curso d’água em estudo e
informações sobre as oscilações de nível de água nos períodos de estiagem e
enchente;
•características físicas, químicas e bacteriológicas da água;
•localização, na bacia, de focos poluidores atuais e potenciais.
Sistema de Abastecimento de

10. Captação de águas
superficiais
É importante salientar que a escolha do local deve ser antecedida da
avaliação dos seguintes fatores:
•distância da captação à estação de tratamento de água;
•eventuais custos com desapropriações;
•necessidade de estações elevatórias;
•disponibilidade de energia elétrica para alimentação de motores;
•facilidade de acesso.
Sistema de Abastecimento de

11. Captação de águas
superficiais
A captação é composta geralmente por:
•barragens ou vertedores para manutenção do nível ou para regularização da
vazão;
•órgãos de tomada d’água com dispositivos para impedir a entrada de materiais
flutuantes ou em suspensão na água;
•dispositivos para controlar a entrada de água;
•canais ou tubulações de interligação e órgãos acessórios;
•poços de sucção e casa de bombas para alojar os conjuntos elevatórios, quando
necessário.
Sistema de Abastecimento de

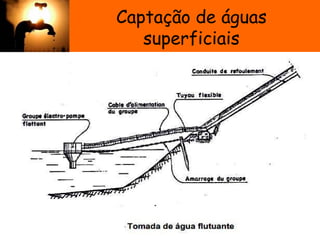

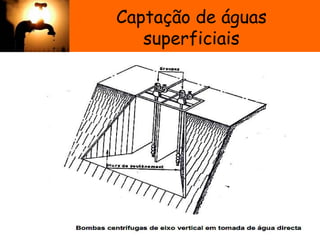

12. Captação de águas
superficiais

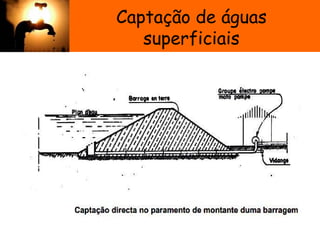

13. Captação de águas
superficiais

14. Captação de águas
superficiais

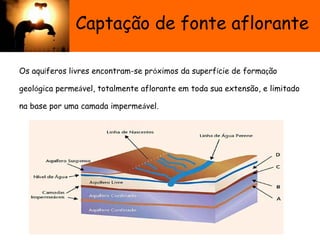

15. Captação de fonte aflorante
Os aquíferos livres encontram-se próximos da superfície de formação
geológica permeável, totalmente aflorante em toda sua extensão, e limitado
na base por uma camada impermeável.

16. Captação de fonte aflorante

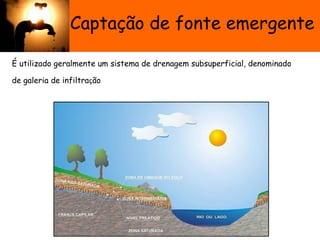

17. Captação de fonte emergente
É utilizado geralmente um sistema de drenagem subsuperficial, denominado
de galeria de infiltração

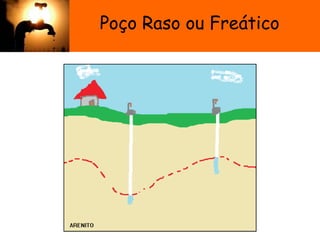

18. Poço Raso ou Freático

19. Poço Raso ou Freático
Escavação circular, geralmente de 0,80 a 2,00 m de diâmetro e com
profundidade de acordo com a localização do lençol freático.

20. Poço Raso ou Freático
A proteção da qualidade da água requer os seguintes cuidados:
•a caixa do poço deve ultrapassar o nível do solo;
•um montículo com caimento para fora deve circular a caixa do poço;
•as paredes devem ser impermeabilizadas até 3 metros da superfície do
solo;
•a cobertura deve ser com tampa selada, com caimento para fora;
•a abertura de inspeção deve ser de aproximadamente 0,60 x 0,60 m,
possuindo tampa selada com argamassa fraca;
• a escolha do sistema de extração de água a ser utilizado deve ser
cuidadosa.

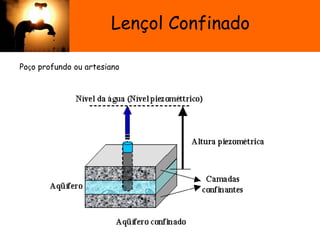

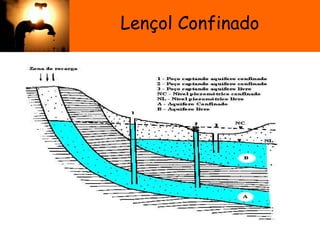

21. Lençol Confinado
Poço profundo ou artesiano

22. Lençol Confinado

23. Lençol Confinado

24. Adução é a tubulação usada para a condução da água do ponto de captação até
a ETA, e da ETA até os reservatórios de distribuição, sem a existência de
derivações para alimentar as canalizações de ruas e ramais prediais.
Sistema de Abastecimento de
Transporte da água

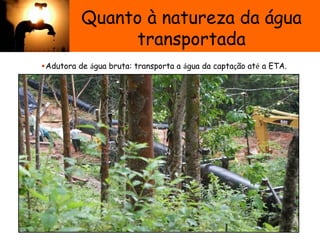

25. Quanto à natureza da água
transportada
•Adutora de água bruta: transporta a água da captação até a ETA.

26. Quanto à natureza da água
transportada

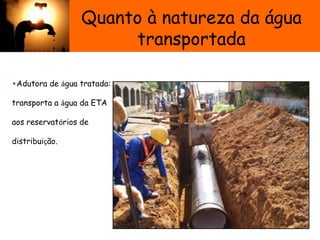

•Adutora de água tratada:
transporta a água da ETA
aos reservatórios de
distribuição.

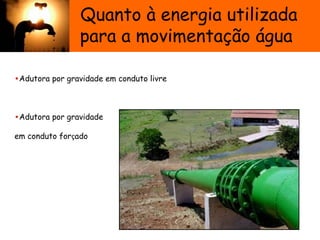

27. •Adutora por gravidade em conduto livre
•Adutora por gravidade
em conduto forçado
Quanto à energia utilizada
para a movimentação água

28. Quanto à energia utilizada
para a movimentação água
•Adutora por recalque
Sistema de Abastecimento de

29. Materiais utilizados em
adutoras
•PVC;
Sistema de Abastecimento de
•ferro fundido;

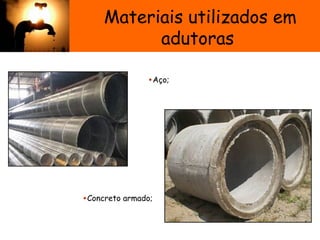

30. Materiais utilizados em
adutoras
•Aço;
Sistema de Abastecimento de
•Concreto armado;

31. Materiais utilizados em
adutoras
•Fibra de vidro;
Sistema de Abastecimento de
•Polietileno;

32. Estações Elevatórias (EE)
São instalações de bombeamento destinadas a transportar a água a
pontos mais distantes ou mais elevados, ou para aumentar a vazão de
linhas adutoras.
Sistema de Abastecimento de

33. Desvantagens
•Elevam despesas de operação devido aos gastos com energia;
•São vulneráveis a interrupções e falhas no fornecimento de energia;
•Exigem operação e manutenção especializada, aumentando ainda mais
os custos com pessoal e equipamentos.
Estações Elevatórias (EE)
Sistema de Abastecimento de

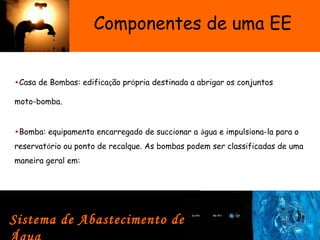

34. Componentes de uma EE
•Casa de Bombas: edificação própria destinada a abrigar os conjuntos
moto-bomba.
Sistema de Abastecimento de
•Bomba: equipamento encarregado de succionar a água e impulsiona-la para o
reservatório ou ponto de recalque. As bombas podem ser classificadas de uma
maneira geral em:

35. •Linha de sucção: Conjunto de canalizações e peças que vão do poço de sucção até
a entrada da bomba.
•Linha de recalque: Conjunto de canalizações e peças que vão da saída da bomba
até o reservatório ou ponto de recalque.
Componentes de uma
EE
Sistema de Abastecimento de

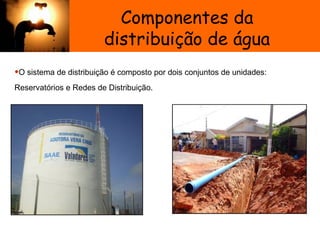

36. Componentes da
distribuição de água
•O sistema de distribuição é composto por dois conjuntos de unidades:
Reservatórios e Redes de Distribuição.
Sistema de Abastecimento de

37. •Finalidades dos reservatórios;
• Tipos de reservatórios;
• Cuidados para manutenção dos reservatórios;
• Materiais dos reservatórios
Componentes da
distribuição de água
Sistema de Abastecimento de

38. Etapas de construção de
um reservatório
Sistema de Abastecimento de

39. Etapas de construção de
um reservatório
Sistema de Abastecimento de

40. Etapas de construção de
um reservatório
Sistema de Abastecimento de

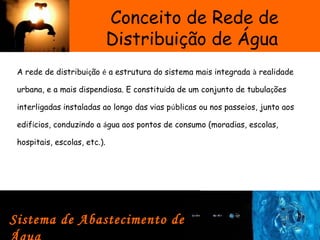

41. Conceito de Rede de
Distribuição de Água
A rede de distribuição é a estrutura do sistema mais integrada à realidade
urbana, e a mais dispendiosa. E constituída de um conjunto de tubulações
interligadas instaladas ao longo das vias públicas ou nos passeios, junto aos
edifícios, conduzindo a água aos pontos de consumo (moradias, escolas,
hospitais, escolas, etc.).
Sistema de Abastecimento de

42. Classificação das
Tubulações
As tubulações ou condutos que formam a rede de distribuição podem
ser classificadas em:
•condutos principais: são os de maior diâmetro e responsáveis pela
alimentação dos condutos secundários.
•condutos secundários: são os de menor diâmetro e abastecem diretamente
aos pontos de consumo.
Sistema de Abastecimento de

43. Cuidados com a Qualidade da
Água na rede de distribuição
• o sistema deve ser projetado e construído para que mantenha-se a pressão
mínima em qualquer ponto da rede;
• os registros e dispositivos de descarga devem ser posicionados e projetados
para que quando houver manutenção não prejudique o abastecimento;
• o sistema deve estar protegido para que não haja poluição externa, em uma
eventual manutenção deve-se tomar todo cuidado para não contaminar a rede;
• em ruas de grandes larguras, é ideal implantar a rede nas calçadas, pois é
vantajoso e econômico.
Sistema de Abastecimento de

44. Materiais Utilizados na
rede de distribuição
Na rede de distribuição, os materiais mais utilizados são o PVC e o Ferro
Fundido, sendo sua escolha feita de acordo com as exigências do projeto
(vazão, pressão) e de um estudo econômico.
Sistema de Abastecimento de

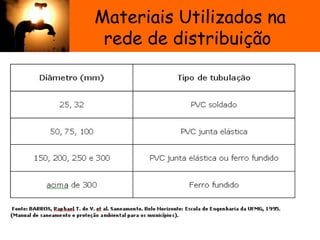

45. Materiais Utilizados na
rede de distribuição
