Circuitos eletrônicos são circuitos elétricos que usam componentes eletrônicos miniaturizados para controlar e regular a corrente elétrica de baixa intensidade que os percorre. Os principais componentes incluem diodos, resistores, potenciômetros, condensadores e transistores.

1. Circuitos electrónicos e aplicações da electrónica

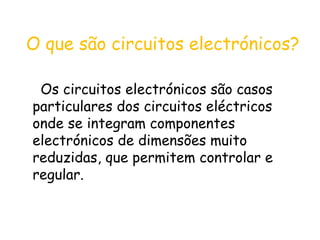

2. O que são circuitos electrónicos? Os circuitos electrónicos são casos particulares dos circuitos eléctricos onde se integram componentes electrónicos de dimensões muito reduzidas, que permitem controlar e regular.

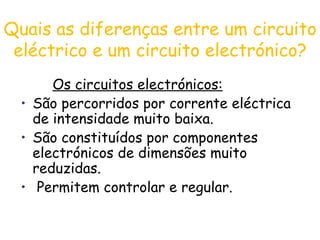

3. Quais as diferenças entre um circuito eléctrico e um circuito electrónico? Os circuitos electrónicos: São percorridos por corrente eléctrica de intensidade muito baixa. São constituídos por componentes electrónicos de dimensões muito reduzidas. Permitem controlar e regular.

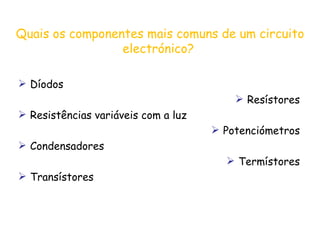

4. Quais os componentes mais comuns de um circuito electrónico? Díodos Resístores Resistências variáveis com a luz Potenciómetros Condensadores Termístores Transístores

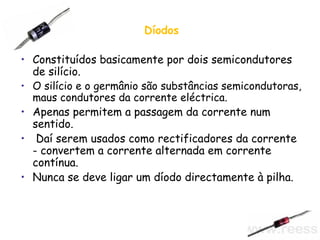

5. Díodos Constituídos basicamente por dois semicondutores de silício. O silício e o germânio são substâncias semicondutoras, maus condutores da corrente eléctrica. Apenas permitem a passagem da corrente num sentido. Daí serem usados como rectificadores da corrente - convertem a corrente alternada em corrente contínua. Nunca se deve ligar um díodo directamente à pilha.

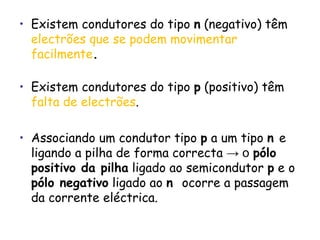

6. Existem condutores do tipo n (negativo) têm electrões que se podem movimentar facilmente . Existem condutores do tipo p (positivo) têm falta de electrões . Associando um condutor tipo p a um tipo n e ligando a pilha de forma correcta -> o pólo positivo da pilha ligado ao semicondutor p e o pólo negativo ligado ao n ocorre a passagem da corrente eléctrica.

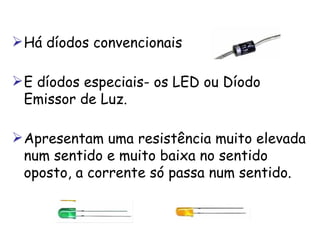

7. Há díodos convencionais E díodos especiais- os LED ou Díodo Emissor de Luz . Apresentam uma resistência muito elevada num sentido e muito baixa no sentido oposto, a corrente só passa num sentido.

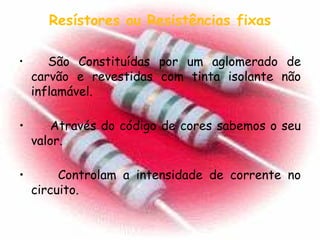

8. Resístores ou Resistências fixas São Constituídas por um aglomerado de carvão e revestidas com tinta isolante não inflamável. Através do código de cores sabemos o seu valor. Controlam a intensidade de corrente no circuito.

9. Potenciómetro É uma resistência variável, devido ao comprimento do fio que a percorre. Apresenta três terminais: Um de entrada Outro de saída O terceiro, ligado ao cursor que se desloca sobre o enrolamento de fio permitindo variar a resistência.

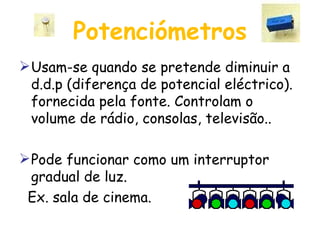

10. Potenciómetros Usam-se quando se pretende diminuir a d.d.p (diferença de potencial eléctrico). fornecida pela fonte. Controlam o volume de rádio, consolas, televisão.. Pode funcionar como um interruptor gradual de luz. Ex. sala de cinema.

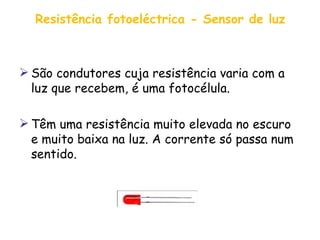

11. Resistência fotoeléctrica - Sensor de luz São condutores cuja resistência varia com a luz que recebem, é uma fotocélula. Têm uma resistência muito elevada no escuro e muito baixa na luz. A corrente só passa num sentido.

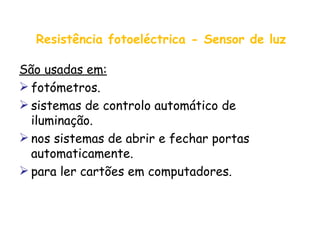

12. Resistência fotoeléctrica - Sensor de luz São usadas em: fotómetros. sistemas de controlo automático de iluminação. nos sistemas de abrir e fechar portas automaticamente. para ler cartões em computadores.

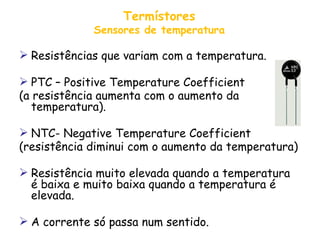

13. Termístores Sensores de temperatura Resistências que variam com a temperatura. PTC – Positive Temperature Coefficient (a resistência aumenta com o aumento da temperatura). NTC- Negative Temperature Coefficient (resistência diminui com o aumento da temperatura) Resistência muito elevada quando a temperatura é baixa e muito baixa quando a temperatura é elevada. A corrente só passa num sentido.

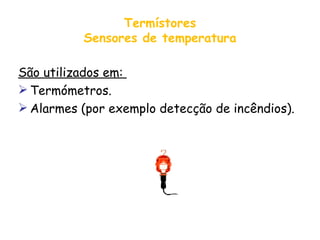

14. Termístores Sensores de temperatura São utilizados em: Termómetros. Alarmes (por exemplo detecção de incêndios).

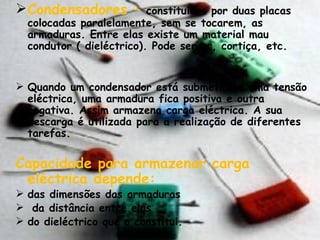

15. Condensadores – constituídos por duas placas colocadas paralelamente, sem se tocarem, as armaduras. Entre elas existe um material mau condutor ( dieléctrico). Pode ser ar, cortiça, etc. Quando um condensador está submetido a uma tensão eléctrica, uma armadura fica positiva e outra negativa. Assim armazena carga eléctrica. A sua descarga é utilizada para a realização de diferentes tarefas. Capacidade para armazenar carga eléctrica depende: das dimensões das armaduras da distância entre elas do dieléctrico que o constitui.

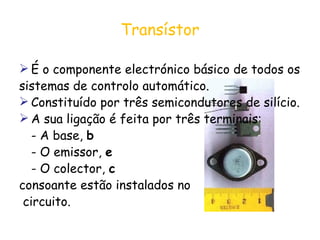

16. Transístor É o componente electrónico básico de todos os sistemas de controlo automático. Constituído por três semicondutores de silício. A sua ligação é feita por três terminais: - A base, b - O emissor, e - O colector, c consoante estão instalados no circuito.

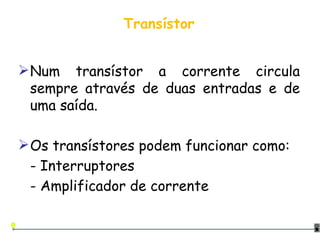

17. Transístor Num transístor a corrente circula sempre através de duas entradas e de uma saída. Os transístores podem funcionar como: - Interruptores - Amplificador de corrente

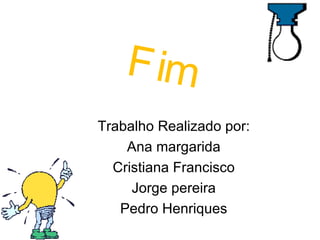

18. Fim Trabalho Realizado por: Ana margarida Cristiana Francisco Jorge pereira Pedro Henriques
