UFOPA (PARFOR 2015-1)
Curso de Eletrônica Básica
Esquema Eletrônico e LEDs
Cássio D. B. Pinheiro
cassio.pinheiro@ufopa.edu.br
Esquemas Eletrônicos
• Ou Diagramas Elétricos.
- São especializações dos diagramas esquemáticos.
- Representados por uma figura que destaca um circuito
eletrônico através da conexão entre seus componentes.
- Cada componente eletrônico é representado por um
símbolo específico.
Esquemas Eletrônicos

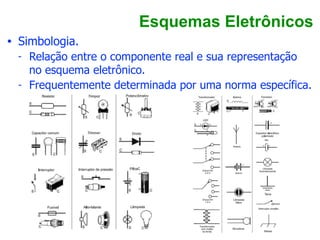

• Simbologia.
- Relação entre o componente real e sua representação
no esquema eletrônico.
- Frequentemente determinada por uma norma específica.
Esquemas Eletrônicos

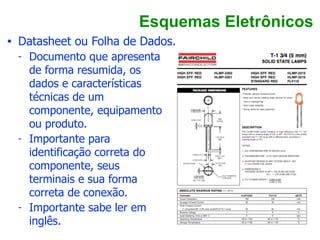

• Datasheet ou Folha de Dados.
- Documento que apresenta
de forma resumida, os
dados e características
técnicas de um
componente, equipamento
ou produto.
- Importante para
identificação correta do
componente, seus
terminais e sua forma
correta de conexão.
- Importante sabe ler em
inglês.
LED

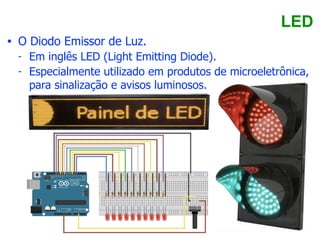

• O Diodo Emissor de Luz.
- Em inglês LED (Light Emitting Diode).
- Especialmente utilizado em produtos de microeletrônica,
para sinalização e avisos luminosos.
LED
• Os LEDs são formados por dois diferentes materiais
semicondutores.
• Quando os elétrons se movem entre os materiais
acontece uma liberação de energia na forma de fótons
(luz).
LED
• Visão Geral.
- Em alguns casos a
cápsula plástica
determina a cor do
LED.
- Em outros a luz é
emitida na cor
desejada.
LED

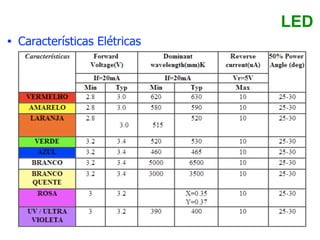

• Características Elétricas
LED

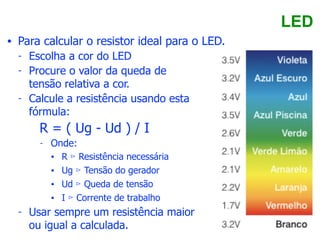

• Para calcular o resistor ideal para o LED.
- Escolha a cor do LED
- Procure o valor da queda de
tensão relativa a cor.
- Calcule a resistência usando esta
fórmula:
R = ( Ug - Ud ) / I
- Onde:
• R ▻ Resistência necessária
• Ug ▻ Tensão do gerador
• Ud ▻ Queda de tensão
• I ▻ Corrente de trabalho
- Usar sempre um resistência maior
ou igual a calculada.

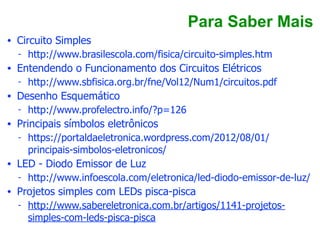

Para Saber Mais
• Circuito Simples
- http://www.brasilescola.com/fisica/circuito-simples.htm
• Entendendo o Funcionamento dos Circuitos Elétricos
- http://www.sbfisica.org.br/fne/Vol12/Num1/circuitos.pdf
• Desenho Esquemático
- http://www.profelectro.info/?p=126
• Principais símbolos eletrônicos
- https://portaldaeletronica.wordpress.com/2012/08/01/
principais-simbolos-eletronicos/
• LED - Diodo Emissor de Luz
- http://www.infoescola.com/eletronica/led-diodo-emissor-de-luz/
• Projetos simples com LEDs pisca-pisca
- http://www.sabereletronica.com.br/artigos/1141-projetos-
simples-com-leds-pisca-pisca
