Ruído e Vibração

APRESENTAÇÃO
• ANA LÚCIA CAMARGO
• FRANCIELLE DE ALMEIDA
• RUBENS RICARDO MARTINS
• TELMA APARECIDA BRÓLIO
• WELLINGTON ROCHA 1
FRANCIELLEDEALMEIDA
ETECAntônioDevisateMarília-SP
SegurançaeMedicinadoTrabalho

RUÍDO E
VIBRAÇÃO
2
FRANCIELLEDEALMEIDA

VIBRAÇÕES
OCUPACIONAIS
3
FRANCIELLEDEALMEIDA

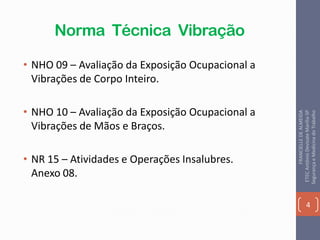

Norma Técnica Vibração
• NHO 09 – Avaliação da Exposição Ocupacional a
Vibrações de Corpo Inteiro.
• NHO 10 – Avaliação da Exposição Ocupacional a
Vibrações de Mãos e Braços.
• NR 15 – Atividades e Operações Insalubres.
Anexo 08.
4
FRANCIELLEDEALMEIDA

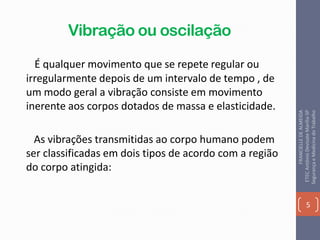

Vibração ou oscilação
É qualquer movimento que se repete regular ou
irregularmente depois de um intervalo de tempo , de
um modo geral a vibração consiste em movimento
inerente aos corpos dotados de massa e elasticidade.
As vibrações transmitidas ao corpo humano podem
ser classificadas em dois tipos de acordo com a região
do corpo atingida:
5
FRANCIELLEDEALMEIDA

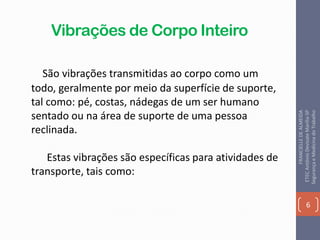

Vibrações de Corpo Inteiro
São vibrações transmitidas ao corpo como um
todo, geralmente por meio da superfície de suporte,
tal como: pé, costas, nádegas de um ser humano
sentado ou na área de suporte de uma pessoa
reclinada.
Estas vibrações são específicas para atividades de
transporte, tais como:
6
FRANCIELLEDEALMEIDA

• Caminhão, trator, empilhadeira, ônibus, trem, entre
outros.
7
FRANCIELLEDEALMEIDA

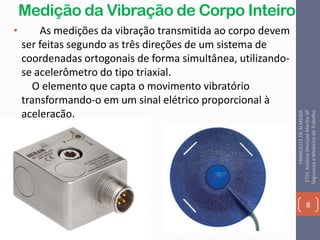

Medição da Vibração de Corpo Inteiro
• As medições da vibração transmitida ao corpo devem
ser feitas segundo as três direções de um sistema de
coordenadas ortogonais de forma simultânea, utilizando-
se acelerômetro do tipo triaxial.
O elemento que capta o movimento vibratório
transformando-o em um sinal elétrico proporcional à
aceleração.
8
FRANCIELLEDEALMEIDA

Exemplosdelocalizaçãoefixaçãodeacelerômetrode
assentoeosistemadecoordenadasortogonaisparaa
avaliaçãodaexposição.
Decondutordeveículos.
9
FRANCIELLEDEALMEIDA

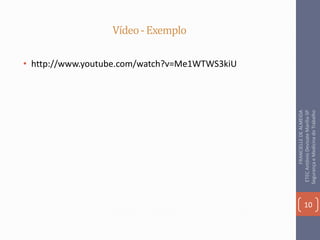

Vídeo-Exemplo
• http://www.youtube.com/watch?v=Me1WTWS3kiU
10
FRANCIELLEDEALMEIDA

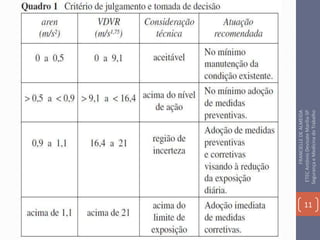

11
FRANCIELLEDEALMEIDA

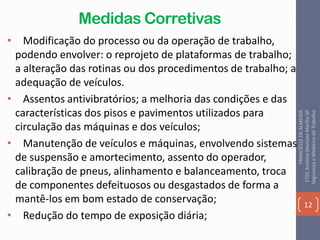

Medidas Corretivas
• Modificação do processo ou da operação de trabalho,
podendo envolver: o reprojeto de plataformas de trabalho;
a alteração das rotinas ou dos procedimentos de trabalho; a
adequação de veículos.
• Assentos antivibratórios; a melhoria das condições e das
características dos pisos e pavimentos utilizados para
circulação das máquinas e dos veículos;
• Manutenção de veículos e máquinas, envolvendo sistemas
de suspensão e amortecimento, assento do operador,
calibração de pneus, alinhamento e balanceamento, troca
de componentes defeituosos ou desgastados de forma a
mantê-los em bom estado de conservação;
• Redução do tempo de exposição diária;
12
FRANCIELLEDEALMEIDA

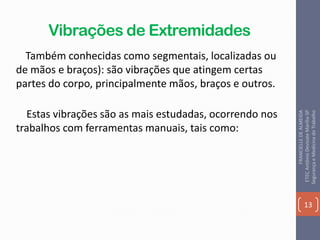

Vibrações de Extremidades
Também conhecidas como segmentais, localizadas ou
de mãos e braços): são vibrações que atingem certas
partes do corpo, principalmente mãos, braços e outros.
Estas vibrações são as mais estudadas, ocorrendo nos
trabalhos com ferramentas manuais, tais como:
13
FRANCIELLEDEALMEIDA

Operadordemartelete pneumático,operadorde
lixadeira,operadordemotosserra,entreoutros.
14
FRANCIELLEDEALMEIDA

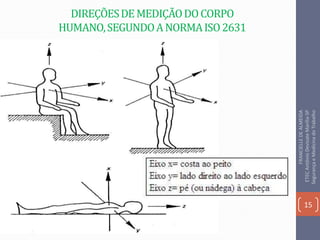

DIREÇÕESDEMEDIÇÃODOCORPO
HUMANO,SEGUNDOANORMAISO2631
15
FRANCIELLEDEALMEIDA

Medição da Vibração Localizada
• Os sistemas de medição devem ser compostos
basicamente de medidores integradores e transdutores
(acelerômetros) do tipo triaxial.
• Além dos equipamentos de medição e dos transdutores
de vibração, pode ser necessária a utilização de
acessórios complementares, tais como adaptadores de
acelerômetros e filtros mecânicos.
16
FRANCIELLEDEALMEIDA

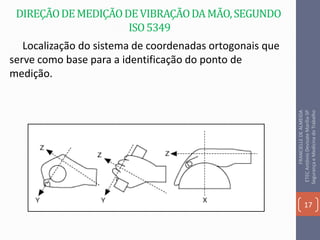

DIREÇÃODEMEDIÇÃODEVIBRAÇÃODAMÃO,SEGUNDO
ISO5349
Localização do sistema de coordenadas ortogonais que
serve como base para a identificação do ponto de
medição.
17
FRANCIELLEDEALMEIDA

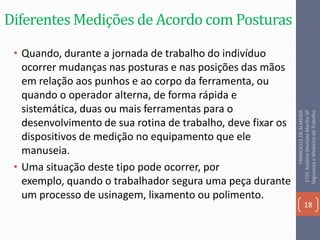

Diferentes Medições de Acordo com Posturas
• Quando, durante a jornada de trabalho do indivíduo
ocorrer mudanças nas posturas e nas posições das mãos
em relação aos punhos e ao corpo da ferramenta, ou
quando o operador alterna, de forma rápida e
sistemática, duas ou mais ferramentas para o
desenvolvimento de sua rotina de trabalho, deve fixar os
dispositivos de medição no equipamento que ele
manuseia.
• Uma situação deste tipo pode ocorrer, por
exemplo, quando o trabalhador segura uma peça durante
um processo de usinagem, lixamento ou polimento.
18
FRANCIELLEDEALMEIDA

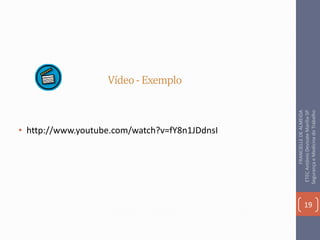

Vídeo-Exemplo
• http://www.youtube.com/watch?v=fY8n1JDdnsI
19
FRANCIELLEDEALMEIDA

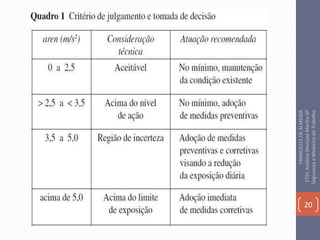

20
FRANCIELLEDEALMEIDA

Medidas Corretivas
• Modificação do processo ou da operação de trabalho, podendo
envolver a substituição de ferramentas e acessórios, a
reformulação ou a reorganização de bancadas e postos de
trabalho, a alteração das rotinas ou dos procedimentos de
trabalho, a adequação do tipo de ferramenta, do acessório
utilizado e das velocidades operacionais;
• Manutenção das ferramentas, de forma a mantê-las em bom
estado de conservação;
• Troca de componentes gastos ou defeituosos, tais como:
discos, rebolos, ponteiras, correntes de
corte, mancais, rolamentos e acoplamentos;
• Troca de componentes novos quando identificado que estes
produzem vibração excessiva, resultante, por exemplo, de defeitos
de fabricação ou da má qualidade dos produtos;
• Redução do tempo de exposição diária;
• Alternância de atividades ou operações, resultando na redução da
exposição diária.
21
FRANCIELLEDEALMEIDA

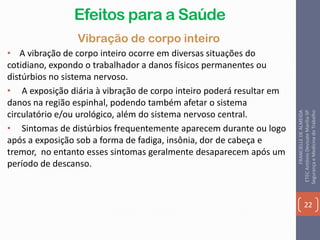

Efeitos para a Saúde
Vibração de corpo inteiro
• A vibração de corpo inteiro ocorre em diversas situações do
cotidiano, expondo o trabalhador a danos físicos permanentes ou
distúrbios no sistema nervoso.
• A exposição diária à vibração de corpo inteiro poderá resultar em
danos na região espinhal, podendo também afetar o sistema
circulatório e/ou urológico, além do sistema nervoso central.
• Sintomas de distúrbios frequentemente aparecem durante ou logo
após a exposição sob a forma de fadiga, insônia, dor de cabeça e
tremor, no entanto esses sintomas geralmente desaparecem após um
período de descanso.
22
FRANCIELLEDEALMEIDA

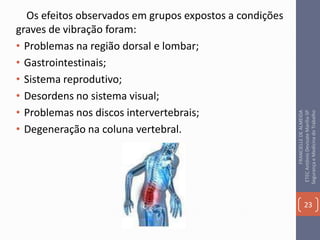

Os efeitos observados em grupos expostos a condições
graves de vibração foram:
• Problemas na região dorsal e lombar;
• Gastrointestinais;
• Sistema reprodutivo;
• Desordens no sistema visual;
• Problemas nos discos intervertebrais;
• Degeneração na coluna vertebral.
23
FRANCIELLEDEALMEIDA

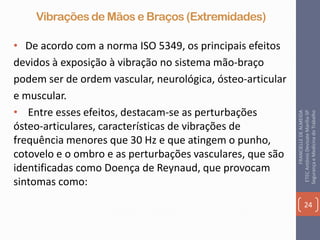

Vibrações de Mãos e Braços (Extremidades)
• De acordo com a norma ISO 5349, os principais efeitos
devidos à exposição à vibração no sistema mão-braço
podem ser de ordem vascular, neurológica, ósteo-articular
e muscular.
• Entre esses efeitos, destacam-se as perturbações
ósteo-articulares, características de vibrações de
frequência menores que 30 Hz e que atingem o punho,
cotovelo e o ombro e as perturbações vasculares, que são
identificadas como Doença de Reynaud, que provocam
sintomas como:
24
FRANCIELLEDEALMEIDA

Formigamento,entorpecimento,palidez,picada,
queimadura,cianoseegangrena.
25
FRANCIELLEDEALMEIDA

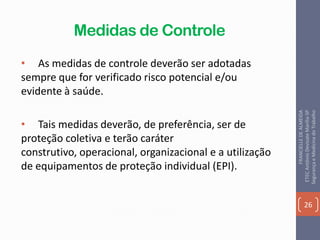

Medidas de Controle
• As medidas de controle deverão ser adotadas
sempre que for verificado risco potencial e/ou
evidente à saúde.
• Tais medidas deverão, de preferência, ser de
proteção coletiva e terão caráter
construtivo, operacional, organizacional e a utilização
de equipamentos de proteção individual (EPI).
26
FRANCIELLEDEALMEIDA

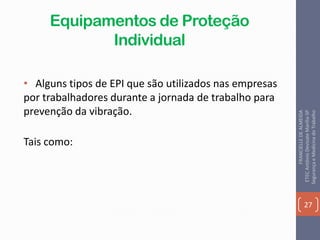

Equipamentos de Proteção
Individual
• Alguns tipos de EPI que são utilizados nas empresas
por trabalhadores durante a jornada de trabalho para
prevenção da vibração.
Tais como:
27
FRANCIELLEDEALMEIDA

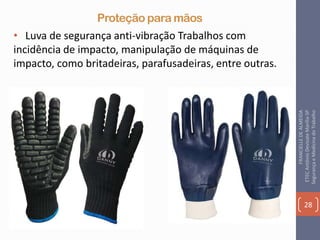

Proteção para mãos
• Luva de segurança anti-vibração Trabalhos com
incidência de impacto, manipulação de máquinas de
impacto, como britadeiras, parafusadeiras, entre outras.
28
FRANCIELLEDEALMEIDA

• Dedeira em látex para proteção dos dedos.
CA 20.626
Proteção para os dedos
29
FRANCIELLEDEALMEIDA

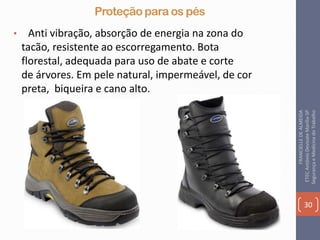

Proteção para os pés
• Anti vibração, absorção de energia na zona do
tacão, resistente ao escorregamento. Bota
florestal, adequada para uso de abate e corte
de árvores. Em pele natural, impermeável, de cor
preta, biqueira e cano alto.
30
FRANCIELLEDEALMEIDA

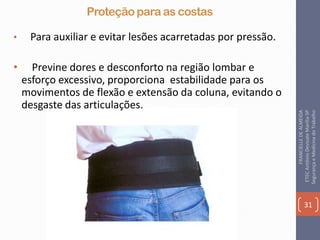

Proteção para as costas
• Para auxiliar e evitar lesões acarretadas por pressão.
• Previne dores e desconforto na região lombar e
esforço excessivo, proporciona estabilidade para os
movimentos de flexão e extensão da coluna, evitando o
desgaste das articulações.
31
FRANCIELLEDEALMEIDA

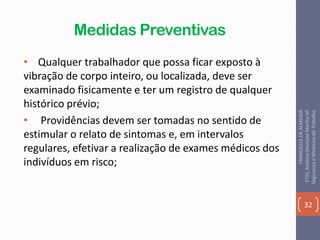

Medidas Preventivas
• Qualquer trabalhador que possa ficar exposto à
vibração de corpo inteiro, ou localizada, deve ser
examinado fisicamente e ter um registro de qualquer
histórico prévio;
• Providências devem ser tomadas no sentido de
estimular o relato de sintomas e, em intervalos
regulares, efetivar a realização de exames médicos dos
indivíduos em risco;
32
FRANCIELLEDEALMEIDA

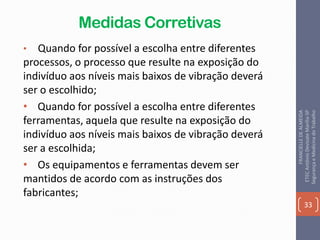

Medidas Corretivas
• Quando for possível a escolha entre diferentes
processos, o processo que resulte na exposição do
indivíduo aos níveis mais baixos de vibração deverá
ser o escolhido;
• Quando for possível a escolha entre diferentes
ferramentas, aquela que resulte na exposição do
indivíduo aos níveis mais baixos de vibração deverá
ser a escolhida;
• Os equipamentos e ferramentas devem ser
mantidos de acordo com as instruções dos
fabricantes;
33
FRANCIELLEDEALMEIDA

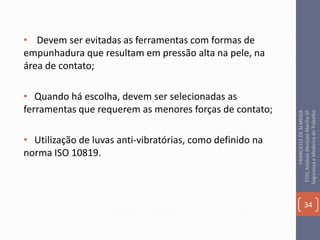

• Devem ser evitadas as ferramentas com formas de
empunhadura que resultam em pressão alta na pele, na
área de contato;
• Quando há escolha, devem ser selecionadas as
ferramentas que requerem as menores forças de contato;
• Utilização de luvas anti-vibratórias, como definido na
norma ISO 10819.
34
FRANCIELLEDEALMEIDA

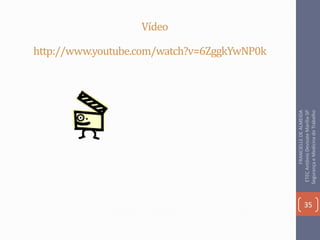

http://www.youtube.com/watch?v=6ZggkYwNP0k
Vídeo
35
FRANCIELLEDEALMEIDA

RUÍDO
OCUPACIONAL
36
FRANCIELLEDEALMEIDA

Normas Técnicas
• NHO 01 - Avaliação da Exposição Ocupacional a
Níveis de Ruído.
• NR 15 – Atividades e Operações Insalubres
Anexo 1 e 2.
37
FRANCIELLEDEALMEIDA

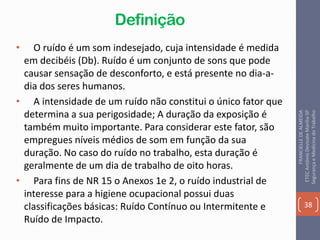

Definição
• O ruído é um som indesejado, cuja intensidade é medida
em decibéis (Db). Ruído é um conjunto de sons que pode
causar sensação de desconforto, e está presente no dia-a-
dia dos seres humanos.
• A intensidade de um ruído não constitui o único fator que
determina a sua perigosidade; A duração da exposição é
também muito importante. Para considerar este fator, são
empregues níveis médios de som em função da sua
duração. No caso do ruído no trabalho, esta duração é
geralmente de um dia de trabalho de oito horas.
• Para fins de NR 15 o Anexos 1e 2, o ruído industrial de
interesse para a higiene ocupacional possui duas
classificações básicas: Ruído Contínuo ou Intermitente e
Ruído de Impacto.
38
FRANCIELLEDEALMEIDA

Ruído Contínuo ou Intermitente
• Ruído contínuo é aquele que possui pouca ou nenhuma
variação durante um certo período. Exemplos: máquinas
em operação. variação menor ou igual a 6 dB.
• Ruído intermitente é aquele com variações de
intensidade. Exemplos: britadeiras em operação, trânsito
da cidade, etc.
39
FRANCIELLEDEALMEIDA

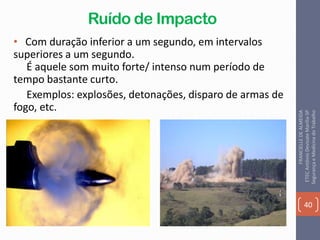

Ruído de Impacto
• Com duração inferior a um segundo, em intervalos
superiores a um segundo.
É aquele som muito forte/ intenso num período de
tempo bastante curto.
Exemplos: explosões, detonações, disparo de armas de
fogo, etc.
40
FRANCIELLEDEALMEIDA

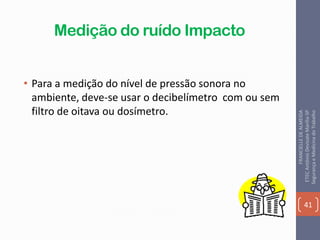

Medição do ruído Impacto
• Para a medição do nível de pressão sonora no
ambiente, deve-se usar o decibelímetro com ou sem
filtro de oitava ou dosímetro.
41
FRANCIELLEDEALMEIDA

Decibelímetro
• O decibelímetro é um instrumento utilizado para
realizar medição de níveis de intensidade sonora.
• O microfone é peça vital no circuito, sendo sua função
a de transformar um sinal mecânico (vibração sonora)
num sinal elétrico.
42
FRANCIELLEDEALMEIDA

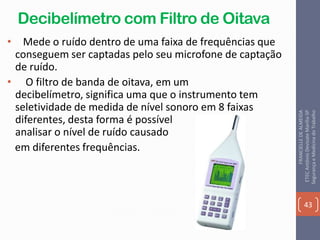

Decibelímetro com Filtro de Oitava
• Mede o ruído dentro de uma faixa de frequências que
conseguem ser captadas pelo seu microfone de captação
de ruído.
• O filtro de banda de oitava, em um
decibelímetro, significa uma que o instrumento tem
seletividade de medida de nível sonoro em 8 faixas
diferentes, desta forma é possível
analisar o nível de ruído causado
em diferentes frequências.
43
FRANCIELLEDEALMEIDA

Dosímetro
• O Dosímetro é um aparelho utilizado para medir a
intensidade sonora. Utilizando a unidade de decibéis (dB) é
utilizado para medir em determinada frequência sonora.
• É muito utilizado em indústrias, e por ser portátil, é fixado
em trabalhadores de diversas funções. Sua aplicação visa
mensurar a dosagem de ruído que um trabalhador recebe
durante sua carga horária diária.
• O Dosímetro conta com um microfone que é colocado
próximo à zona auditiva do trabalhador que o transporta.
Sua amostragem é feita automaticamente pelo aparelho onde
é colhido o Leq (nível médio).
• É empregado também como medidor de ruído de fundo em
ambientes fabris, vias urbanas, campeonatos de som
(automotivo, entretenimento, etc). 44
FRANCIELLEDEALMEIDA

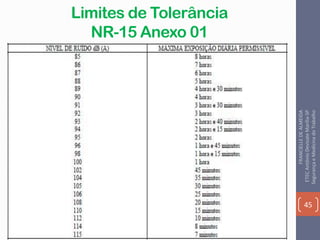

Limites de Tolerância
NR-15 Anexo 01
45
FRANCIELLEDEALMEIDA

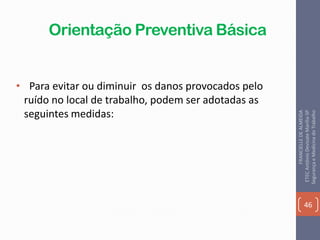

Orientação Preventiva Básica
• Para evitar ou diminuir os danos provocados pelo
ruído no local de trabalho, podem ser adotadas as
seguintes medidas:
46
FRANCIELLEDEALMEIDA

Medidas de Proteção Coletiva
• O nível de exposição diário ao ruído deve ser mantido
abaixo de 80 dB(A). Isto se consegue através do
isolamento das fontes de ruído, colocação de barreiras
acústicas, aumento da absorção de paredes e tetos, ou
diminuindo o tempo de exposição do trabalhador.
47
FRANCIELLEDEALMEIDA

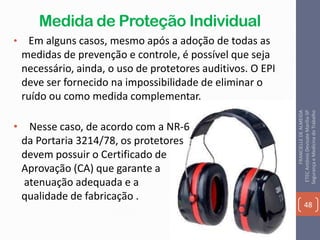

Medida de Proteção Individual
• Em alguns casos, mesmo após a adoção de todas as
medidas de prevenção e controle, é possível que seja
necessário, ainda, o uso de protetores auditivos. O EPI
deve ser fornecido na impossibilidade de eliminar o
ruído ou como medida complementar.
• Nesse caso, de acordo com a NR-6
da Portaria 3214/78, os protetores
devem possuir o Certificado de
Aprovação (CA) que garante a
atenuação adequada e a
qualidade de fabricação .
48
FRANCIELLEDEALMEIDA

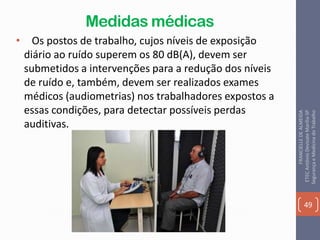

Medidas médicas
• Os postos de trabalho, cujos níveis de exposição
diário ao ruído superem os 80 dB(A), devem ser
submetidos a intervenções para a redução dos níveis
de ruído e, também, devem ser realizados exames
médicos (audiometrias) nos trabalhadores expostos a
essas condições, para detectar possíveis perdas
auditivas.
49
FRANCIELLEDEALMEIDA

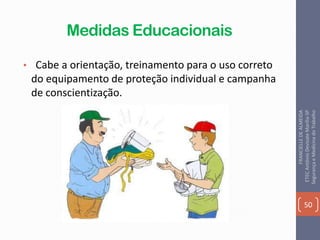

Medidas Educacionais
• Cabe a orientação, treinamento para o uso correto
do equipamento de proteção individual e campanha
de conscientização.
50
FRANCIELLEDEALMEIDA

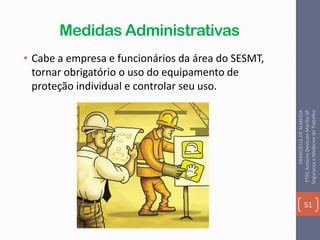

Medidas Administrativas
• Cabe a empresa e funcionários da área do SESMT,
tornar obrigatório o uso do equipamento de
proteção individual e controlar seu uso.
51
FRANCIELLEDEALMEIDA

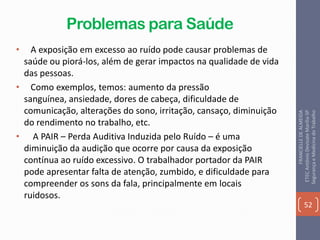

Problemas para Saúde
• A exposição em excesso ao ruído pode causar problemas de
saúde ou piorá-los, além de gerar impactos na qualidade de vida
das pessoas.
• Como exemplos, temos: aumento da pressão
sanguínea, ansiedade, dores de cabeça, dificuldade de
comunicação, alterações do sono, irritação, cansaço, diminuição
do rendimento no trabalho, etc.
• A PAIR – Perda Auditiva Induzida pelo Ruído – é uma
diminuição da audição que ocorre por causa da exposição
contínua ao ruído excessivo. O trabalhador portador da PAIR
pode apresentar falta de atenção, zumbido, e dificuldade para
compreender os sons da fala, principalmente em locais
ruidosos.
52

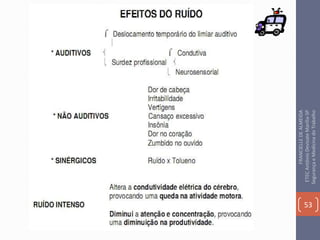

FRANCIELLEDEALMEIDA

53
FRANCIELLEDEALMEIDA

Perceptível Quando
• No início o dano prejudica a audição nas frequências
mais altas, em torno de 4.000 Hz (frequência de um
piano varia 40 a 4.000 Hz), e depois afeta
progressivamente as frequências mais baixas.
• Os indivíduos só percebem esta perda, que é
irrecuperável, quando são afetadas as frequências da
conversação, o que prejudica sua relação com as demais
pessoas.
54
FRANCIELLEDEALMEIDA

55
FRANCIELLEDEALMEIDA

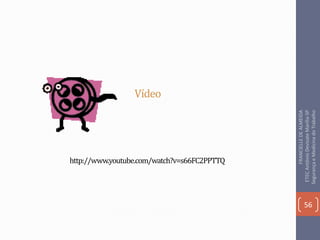

Vídeo
http://www.youtube.com/watch?v=s66FC2PPTTQ
56
FRANCIELLEDEALMEIDA

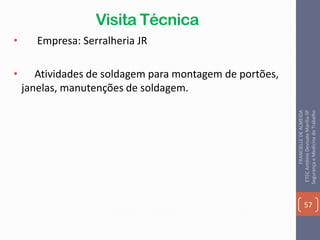

Visita Técnica
• Empresa: Serralheria JR
• Atividades de soldagem para montagem de portões,
janelas, manutenções de soldagem.
57
FRANCIELLEDEALMEIDA

Instrumentos, Materiais, Equipament
os ou Processos Observados
58
FRANCIELLEDEALMEIDA

Máquina Policorte
59
FRANCIELLEDEALMEIDA

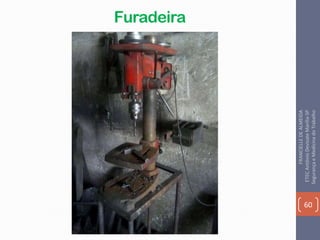

Furadeira
60
FRANCIELLEDEALMEIDA

Equipamento para Solda
• Riscos observados.
• Equipamentos de proteção individual necessários.
61
FRANCIELLEDEALMEIDA

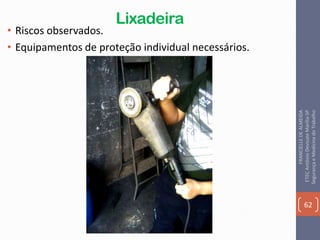

Lixadeira
62
FRANCIELLEDEALMEIDA

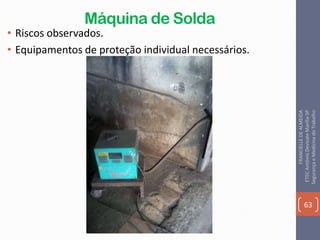

Máquina de Solda
63
FRANCIELLEDEALMEIDA

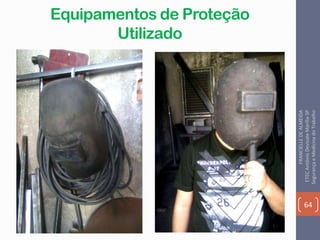

Equipamentos de Proteção
Utilizado
64
FRANCIELLEDEALMEIDA

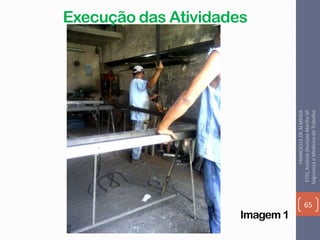

Imagem 1
Execução das Atividades
65
FRANCIELLEDEALMEIDA

Imagem 2
66
FRANCIELLEDEALMEIDA

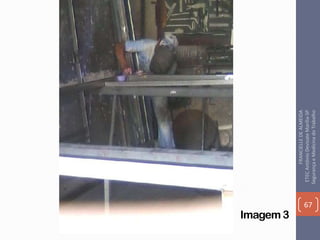

Imagem 3
67
FRANCIELLEDEALMEIDA

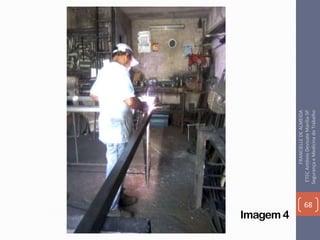

Imagem 4
68
FRANCIELLEDEALMEIDA

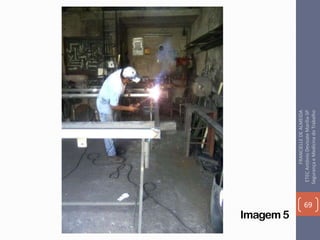

Imagem 5
69
FRANCIELLEDEALMEIDA

• A visita técnica teve o objetivo de aprofundar o
estudo do grupo, a partir que fomos até o local de
trabalho e vimos as atividades em execução.
• De acordo com o que estudamos, colocamos em
prática na visita técnica nosso olhar avaliador dos
riscos existentes e medidas para que possa
minimizá-las.
70
FRANCIELLEDEALMEIDA

Obrig
ado! 71
FRANCIELLEDEALMEIDA

Ruído e Vibração

Recomendados

Recomendados

Mais conteúdo relacionado

Mais procurados

Mais procurados (20)

Semelhante a Ruído e Vibração

Semelhante a Ruído e Vibração (20)

Último

Último (20)

Ruído e Vibração
