OPERAÇÃO SEGURA DE MÁQUINAS - NR12
“CANTEIRO DE OBRAS”

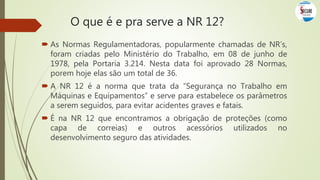

 As Normas Regulamentadoras, popularmente chamadas de NR’s,
foram criadas pelo Ministério do Trabalho, em 08 de junho de
1978, pela Portaria 3.214. Nesta data foi aprovado 28 Normas,
porem hoje elas são um total de 36.
 A NR 12 é a norma que trata da “Segurança no Trabalho em
Máquinas e Equipamentos” e serve para estabelece os parâmetros
a serem seguidos, para evitar acidentes graves e fatais.
 É na NR 12 que encontramos a obrigação de proteções (como
capa de correias) e outros acessórios utilizados no
desenvolvimento seguro das atividades.
O que é e pra serve a NR 12?

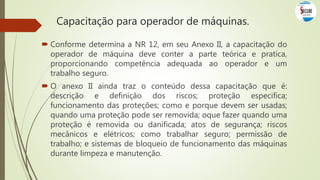

 Conforme determina a NR 12, em seu Anexo II, a capacitação do
operador de máquina deve conter a parte teórica e pratica,
proporcionando competência adequada ao operador e um
trabalho seguro.
 O anexo II ainda traz o conteúdo dessa capacitação que é:
descrição e definição dos riscos; proteção especifica;
funcionamento das proteções; como e porque devem ser usadas;
quando uma proteção pode ser removida; oque fazer quando uma
proteção é removida ou danificada; atos de segurança; riscos
mecânicos e elétricos; como trabalhar seguro; permissão de
trabalho; e sistemas de bloqueio de funcionamento das máquinas
durante limpeza e manutenção.
Capacitação para operador de máquinas.

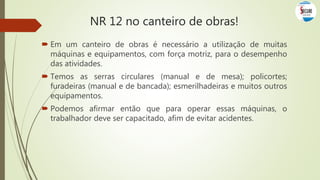

 Em um canteiro de obras é necessário a utilização de muitas
máquinas e equipamentos, com força motriz, para o desempenho
das atividades.
 Temos as serras circulares (manual e de mesa); policortes;
furadeiras (manual e de bancada); esmerilhadeiras e muitos outros
equipamentos.
 Podemos afirmar então que para operar essas máquinas, o
trabalhador deve ser capacitado, afim de evitar acidentes.
NR 12 no canteiro de obras!

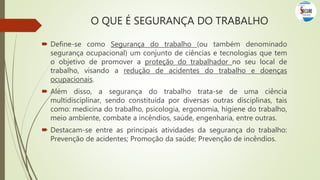

 Define-se como Segurança do trabalho (ou também denominado
segurança ocupacional) um conjunto de ciências e tecnologias que tem
o objetivo de promover a proteção do trabalhador no seu local de
trabalho, visando a redução de acidentes do trabalho e doenças
ocupacionais.
 Além disso, a segurança do trabalho trata-se de uma ciência
multidisciplinar, sendo constituída por diversas outras disciplinas, tais
como: medicina do trabalho, psicologia, ergonomia, higiene do trabalho,
meio ambiente, combate a incêndios, saúde, engenharia, entre outras.
 Destacam-se entre as principais atividades da segurança do trabalho:
Prevenção de acidentes; Promoção da saúde; Prevenção de incêndios.
O QUE É SEGURANÇA DO TRABALHO

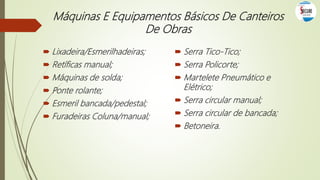

 Serra Tico-Tico;
 Serra Policorte;

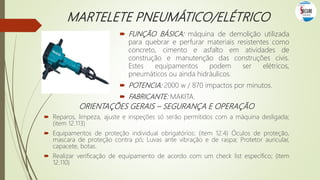

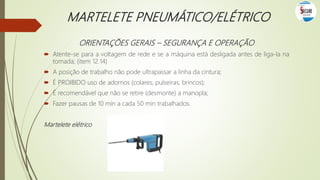

 Martelete Pneumático e
Elétrico;
 Serra circular manual;

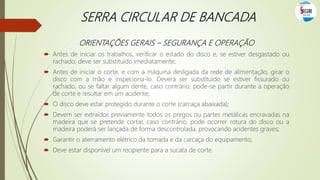

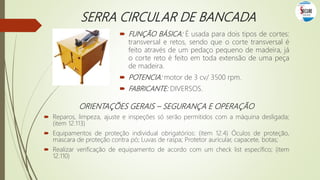

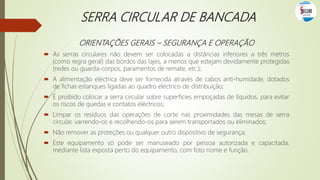

 Serra circular de bancada;

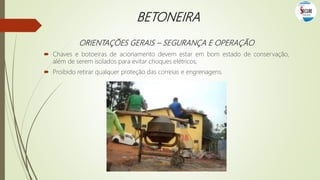

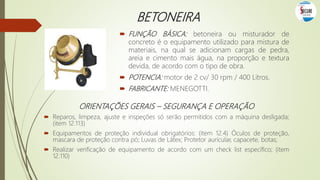

 Betoneira.
Máquinas E Equipamentos Básicos De Canteiros
De Obras
 Lixadeira/Esmerilhadeiras;
 Retíficas manual;
 Máquinas de solda;
 Ponte rolante;
 Esmeril bancada/pedestal;
 Furadeiras Coluna/manual;

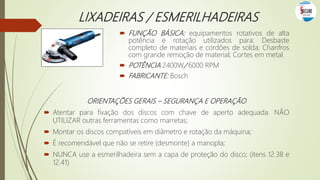

LIXADEIRAS / ESMERILHADEIRAS
 FUNÇÃO BÁSICA: equipamentos rotativos de alta
potência e rotação utilizados para: Desbaste
completo de materiais e cordões de solda; Chanfros
com grande remoção de material; Cortes em metal.
 POTÊNCIA 2400W/ 6000 RPM
 FABRICANTE: Bosch
ORIENTAÇÕES GERAIS – SEGURANÇA E OPERAÇÃO
 Atentar para fixação dos discos com chave de aperto adequada. NÃO
UTILIZAR outras ferramentas como marretas;
 Montar os discos compatíveis em diâmetro e rotação da máquina;
 É recomendável que não se retire (desmonte) a manopla;
 NUNCA use a esmerilhadeira sem a capa de proteção do disco; (itens 12.38 e
12.41)

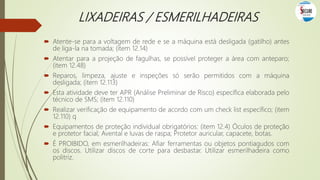

 Atente-se para a voltagem de rede e se a máquina está desligada (gatilho) antes
de liga-la na tomada; (item 12.14)
 Atentar para a projeção de fagulhas, se possível proteger a área com anteparo;
(item 12.48)
 Reparos, limpeza, ajuste e inspeções só serão permitidos com a máquina
desligada; (item 12.113)
 Esta atividade deve ter APR (Análise Preliminar de Risco) específica elaborada pelo
técnico de SMS; (item 12.110)
 Realizar verificação de equipamento de acordo com um check list específico; (item
12.110) q
 Equipamentos de proteção individual obrigatórios: (item 12.4) Óculos de proteção
e protetor facial; Avental e luvas de raspa; Protetor auricular, capacete, botas.
 É PROIBIDO, em esmerilhadeiras: Afiar ferramentas ou objetos pontiagudos com
os discos. Utilizar discos de corte para desbastar. Utilizar esmerilhadeira como
politriz.

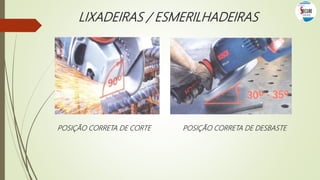

POSIÇÃO CORRETA DE CORTE POSIÇÃO CORRETA DE DESBASTE

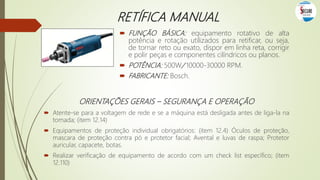

RETÍFICA MANUAL
 FUNÇÃO BÁSICA: equipamento rotativo de alta
potência e rotação utilizados para retificar, ou seja,
de tornar reto ou exato, dispor em linha reta, corrigir
e polir peças e componentes cilíndricos ou planos.
 POTÊNCIA: 500W/ 10000-30000 RPM.
 FABRICANTE: Bosch.
 Atente-se para a voltagem de rede e se a máquina está desligada antes de liga-la na
tomada; (item 12.14)
 Equipamentos de proteção individual obrigatórios: (item 12.4) Óculos de proteção,
mascara de proteção contra pó e protetor facial; Avental e luvas de raspa; Protetor
auricular, capacete, botas.
12.110)

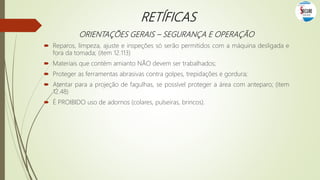

RETÍFICAS
 Reparos, limpeza, ajuste e inspeções só serão permitidos com a máquina desligada e
fora da tomada; (item 12.113)
 Materiais que contém amianto NÃO devem ser trabalhados;
 Proteger as ferramentas abrasivas contra golpes, trepidações e gordura;
 Atentar para a projeção de fagulhas, se possível proteger a área com anteparo; (item
12.48)
 É PROIBIDO uso de adornos (colares, pulseiras, brincos).

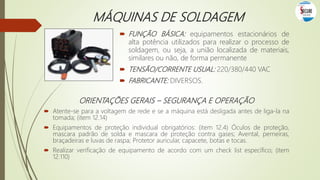

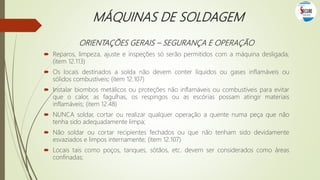

MÁQUINAS DE SOLDAGEM
 FUNÇÃO BÁSICA: equipamentos estacionários de
alta potência utilizados para realizar o processo de
soldagem, ou seja, a união localizada de materiais,
similares ou não, de forma permanente
 TENSÃO/CORRENTE USUAL: 220/380/440 VAC
 FABRICANTE: DIVERSOS.
mascara padrão de solda e mascara de proteção contra gases; Avental, perneiras,
braçadeiras e luvas de raspa; Protetor auricular, capacete, botas e tocas.
12.110)

 Reparos, limpeza, ajuste e inspeções só serão permitidos com a máquina desligada;
(item 12.113)
 Os locais destinados a solda não devem conter líquidos ou gases inflamáveis ou
sólidos combustíveis; (item 12.107)
 Instalar biombos metálicos ou proteções não inflamáveis ou combustíveis para evitar
que o calor, as fagulhas, os respingos ou as escórias possam atingir materiais
inflamáveis; (item 12.48)
 NUNCA soldar, cortar ou realizar qualquer operação a quente numa peça que não
tenha sido adequadamente limpa;
 Não soldar ou cortar recipientes fechados ou que não tenham sido devidamente
esvaziados e limpos internamente; (item 12.107)
 Locais tais como poços, tanques, sótãos, etc. devem ser considerados como áreas
confinadas;

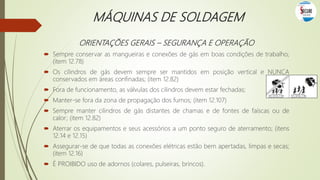

 Sempre conservar as mangueiras e conexões de gás em boas condições de trabalho;
(item 12.78)
 Os cilindros de gás devem sempre ser mantidos em posição vertical e NUNCA
conservados em áreas confinadas; (item 12.82)
 Fora de funcionamento, as válvulas dos cilindros devem estar fechadas;
 Manter-se fora da zona de propagação dos fumos; (item 12.107)
 Sempre manter cilindros de gás distantes de chamas e de fontes de faíscas ou de
calor; (item 12.82)
 Aterrar os equipamentos e seus acessórios a um ponto seguro de aterramento; (itens
12.14 e 12.15)
 Assegurar-se de que todas as conexões elétricas estão bem apertadas, limpas e secas;
(item 12.16)
 É PROIBIDO uso de adornos (colares, pulseiras, brincos).

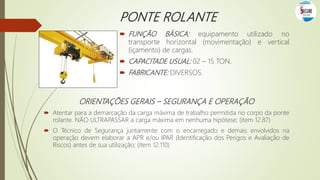

PONTE ROLANTE
 FUNÇÃO BÁSICA: equipamento utilizado no
transporte horizontal (movimentação) e vertical
(içamento) de cargas.
 CAPACITADE USUAL: 02 – 15 TON.
 Atentar para a demarcação da carga máxima de trabalho permitida no corpo da ponte
rolante. NÃO ULTRAPASSAR a carga máxima em nenhuma hipótese; (item 12.87)
 O Técnico de Segurança juntamente com o encarregado e demais envolvidos na
operação devem elaborar a APR e/ou IPAR (Identificação dos Perigos e Avaliação de
Riscos) antes de sua utilização; (item 12.110)

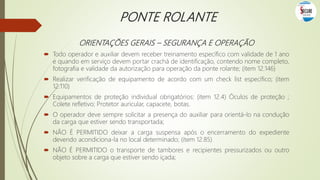

PONTE ROLANTE
 Todo operador e auxiliar devem receber treinamento específico com validade de 1 ano
e quando em serviço devem portar crachá de identificação, contendo nome completo,
fotografia e validade da autorização para operação da ponte rolante; (item 12.146)
12.110)
 Equipamentos de proteção individual obrigatórios: (item 12.4) Óculos de proteção ;
Colete refletivo; Protetor auricular, capacete, botas.
 O operador deve sempre solicitar a presença do auxiliar para orientá-lo na condução
da carga que estiver sendo transportada;
 NÃO É PERMITIDO deixar a carga suspensa após o encerramento do expediente
devendo acondiciona-la no local determinado; (item 12.85)
 NÃO É PERMITIDO o transporte de tambores e recipientes pressurizados ou outro
objeto sobre a carga que estiver sendo içada;

PONTE ROLANTE

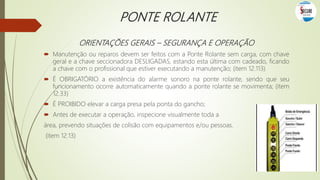

 Manutenção ou reparos devem ser feitos com a Ponte Rolante sem carga, com chave
geral e a chave seccionadora DESLIGADAS, estando esta última com cadeado, ficando
a chave com o profissional que estiver executando a manutenção; (item 12.113)
 É OBRIGATÓRIO a existência do alarme sonoro na ponte rolante, sendo que seu
funcionamento ocorre automaticamente quando a ponte rolante se movimenta; (item
12.33)
 É PROIBIDO elevar a carga presa pela ponta do gancho;
 Antes de executar a operação, inspecione visualmente toda a
área, prevendo situações de colisão com equipamentos e/ou pessoas.
(item 12.13)

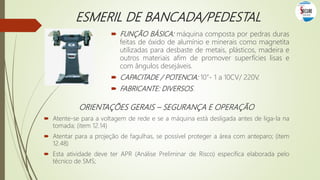

ESMERIL DE BANCADA/PEDESTAL
 FUNÇÃO BÁSICA: máquina composta por pedras duras
feitas de óxido de alumínio e minerais como magnetita
utilizadas para desbaste de metais, plásticos, madeira e
outros materiais afim de promover superfícies lisas e
com ângulos desejáveis.
 CAPACITADE / POTENCIA: 10”- 1 a 10CV/ 220V.
12.48)
 Esta atividade deve ter APR (Análise Preliminar de Risco) específica elaborada pelo
técnico de SMS;

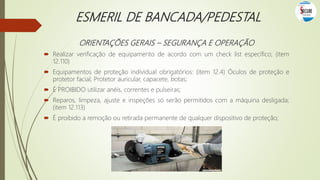

ESMERIL DE BANCADA/PEDESTAL
12.110)
 Equipamentos de proteção individual obrigatórios: (item 12.4) Óculos de proteção e
protetor facial; Protetor auricular, capacete, botas;
 É PROIBIDO utilizar anéis, correntes e pulseiras;
(item 12.113)
 É proibido a remoção ou retirada permanente de qualquer dispositivo de proteção;

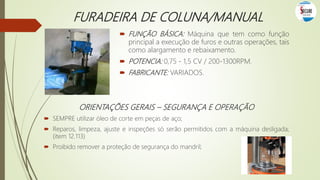

FURADEIRA DE COLUNA/MANUAL
 FUNÇÃO BÁSICA: Máquina que tem como função
principal a execução de furos e outras operações, tais
como alargamento e rebaixamento.
 POTENCIA: 0,75 - 1,5 CV / 200-1300RPM.
 FABRICANTE: VARIADOS.
 SEMPRE utilizar óleo de corte em peças de aço;
(item 12.113)
 Proibido remover a proteção de segurança do mandril;

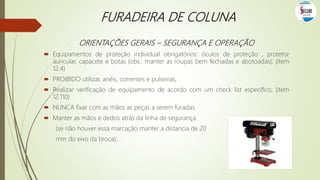

FURADEIRA DE COLUNA
 Equipamentos de proteção individual obrigatórios: óculos de proteção , protetor
auricular, capacete e botas (obs.: manter as roupas bem fechadas e abotoadas); (item
12.4)
 PROIBIDO utilizar, anéis, correntes e pulseiras;
12.110)
 NUNCA fixar com as mãos as peças a serem furadas.
 Manter as mãos e dedos atrás da linha de segurança
(se não houver essa marcação manter a distancia de 20
mm do eixo da broca);

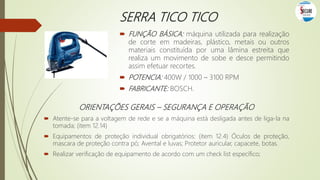

SERRA TICO TICO
 FUNÇÃO BÁSICA: máquina utilizada para realização
de corte em madeiras, plástico, metais ou outros
materiais constituída por uma lâmina estreita que
realiza um movimento de sobe e desce permitindo
assim efetuar recortes.
 POTENCIA: 400W / 1000 – 3100 RPM
 FABRICANTE: BOSCH.
mascara de proteção contra pó; Avental e luvas; Protetor auricular, capacete, botas.
 Realizar verificação de equipamento de acordo com um check list específico;

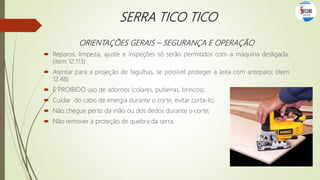

SERRA TICO TICO
(item 12.113)
12.48)
 É PROIBIDO uso de adornos (colares, pulseiras, brincos);
 Cuidar do cabo de energia durante o corte, evitar corta-lo;
 Não chegue perto da mão ou dos dedos durante o corte;
 Não remover a proteção de quebra da serra.

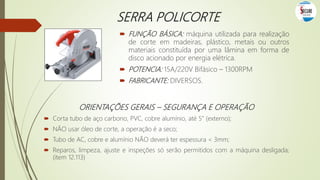

SERRA POLICORTE
 FUNÇÃO BÁSICA: máquina utilizada para realização
de corte em madeiras, plástico, metais ou outros
materiais constituída por uma lâmina em forma de
disco acionado por energia elétrica.
 POTENCIA: 15A/220V Bifásico – 1300RPM
 Corta tubo de aço carbono, PVC, cobre alumínio, até 5” (externo);
 NÃO usar óleo de corte, a operação é a seco;
 Tubo de AC, cobre e alumínio NÃO deverá ter espessura < 3mm;
(item 12.113)

SERRA POLICORTE
 Equipamentos de proteção individual obrigatórios: óculos de proteção , protetor
auricular, capacete, botas e proteção facial; (item 12.4)
 Não remover ou alterar proteções das correias ou do disco;
12.110)
 Quando a máquina não estiver em operação, deixá-la desligada com o plug fora da
tomada.
x

MARTELETE PNEUMÁTICO/ELÉTRICO
 FUNÇÃO BÁSICA: máquina de demolição utilizada
para quebrar e perfurar materiais resistentes como
concreto, cimento e asfalto em atividades de
construção e manutenção das construções civis.
Estes equipamentos podem ser elétricos,
pneumáticos ou ainda hidráulicos.
 POTENCIA: 2000 w / 870 impactos por minutos.
 FABRICANTE: MAKITA.
(item 12.113)
mascara de proteção contra pó; Luvas ante vibração e de raspa; Protetor auricular,
capacete, botas.
12.110)

MARTELETE PNEUMÁTICO/ELÉTRICO
 A posição de trabalho não pode ultrapassar a linha da cintura;
 É PROIBIDO uso de adornos (colares, pulseiras, brincos);
 É recomendável que não se retire (desmonte) a manopla;
 Fazer pausas de 10 min a cada 50 min trabalhados.
Martelete elétrico

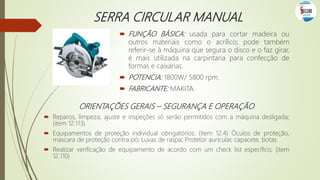

SERRA CIRCULAR MANUAL
 FUNÇÃO BÁSICA: usada para cortar madeira ou
outros materiais como o acrílico; pode também
referir-se à máquina que segura o disco e o faz girar,
é mais utilizada na carpintaria para confecção de
formas e caixarias.
 POTENCIA: 1800W/ 5800 rpm.
 FABRICANTE: MAKITA.
(item 12.113)
mascara de proteção contra pó; Luvas de raspa; Protetor auricular, capacete, botas.
12.110)

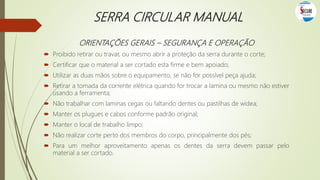

SERRA CIRCULAR MANUAL
 Proibido retirar ou travar, ou mesmo abrir a proteção da serra durante o corte;
 Certificar que o material a ser cortado esta firme e bem apoiado;
 Utilizar as duas mãos sobre o equipamento, se não for possível peça ajuda;
 Retirar a tomada da corrente elétrica quando for trocar a lamina ou mesmo não estiver
usando a ferramenta;
 Não trabalhar com laminas cegas ou faltando dentes ou pastilhas de widea;
 Manter os plugues e cabos conforme padrão original;
 Manter o local de trabalho limpo;
 Não realizar corte perto dos membros do corpo, principalmente dos pés;
 Para um melhor aproveitamento apenas os dentes da serra devem passar pelo
material a ser cortado.

SERRA CIRCULAR DE BANCADA
 FUNÇÃO BÁSICA: É usada para dois tipos de cortes:
transversal e retos, sendo que o corte transversal é
feito através de um pedaço pequeno de madeira, já
o corte reto é feito em toda extensão de uma peça
de madeira.
 POTENCIA: motor de 3 cv/ 3500 rpm.
(item 12.113)
mascara de proteção contra pó; Luvas de raspa; Protetor auricular, capacete, botas;
12.110)

 Antes de iniciar os trabalhos, verificar o estado do disco e, se estiver desgastado ou
rachado, deve ser substituído imediatamente;
 Antes de iniciar o corte, e com a máquina desligada da rede de alimentação, girar o
disco com a mão e inspeciona-lo. Deverá ser substituído se estiver fissurado ou
rachado, ou se faltar algum dente, caso contrário, pode-se partir durante a operação
de corte e resultar em um acidente;
 O disco deve estar protegido durante o corte (carcaça abaixada);
 Devem ser extraídos previamente todos os pregos ou partes metálicas encravadas na
madeira que se pretende cortar, caso contrário, pode ocorrer rotura do disco ou a
madeira poderá ser lançada de forma descontrolada, provocando acidentes graves;
 Garantir o aterramento elétrico da tomada e da carcaça do equipamento;
 Deve estar disponível um recipiente para a sucata de corte.

 As serras circulares não devem ser colocadas a distâncias inferiores a três metros
(como regra geral) das bordos das lajes, a menos que estejam devidamente protegidas
(redes ou guarda-corpos, paramentos de remate, etc.);
 A alimentação eléctrica deve ser fornecida através de cabos anti-humidade, dotados
de fichas estanques ligadas ao quadro eléctrico de distribuição;
 É proibido colocar a serra circular sobre superfícies empoçadas de líquidos, para evitar
os riscos de quedas e contatos eléctricos;
 Limpar os resíduos das operações de corte nas proximidades das mesas de serra
circular, varrendo-os e recolhendo-os para serem transportados ou eliminados;
 Não remover as proteções ou qualquer outro dispositivo de segurança;
 Este equipamento só pode ser manuseado por pessoa autorizada e capacitada,
mediante lista exposta perto do equipamento, com foto nome e função.

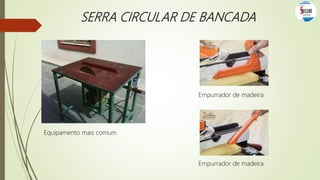

Equipamento mais comum
Empurrador de madeira
Empurrador de madeira

BETONEIRA
 FUNÇÃO BÁSICA: betoneira ou misturador de
concreto é o equipamento utilizado para mistura de
materiais, na qual se adicionam cargas de pedra,
areia e cimento mais água, na proporção e textura
devida, de acordo com o tipo de obra.
 POTENCIA: motor de 2 cv/ 30 rpm / 400 Litros.
 FABRICANTE: MENEGOTTI.
(item 12.113)
mascara de proteção contra pó; Luvas de Látex; Protetor auricular, capacete, botas;
12.110)

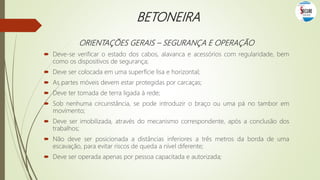

BETONEIRA
 Deve-se verificar o estado dos cabos, alavanca e acessórios com regularidade, bem
como os dispositivos de segurança;
 Deve ser colocada em uma superfície lisa e horizontal;
 As partes móveis devem estar protegidas por carcaças;
 Deve ter tomada de terra ligada à rede;
 Sob nenhuma circunstância, se pode introduzir o braço ou uma pá no tambor em
movimento;
 Deve ser imobilizada, através do mecanismo correspondente, após a conclusão dos
trabalhos;
 Não deve ser posicionada a distâncias inferiores a três metros da borda de uma
escavação, para evitar riscos de queda a nível diferente;
 Deve ser operada apenas por pessoa capacitada e autorizada;

BETONEIRA
 Chaves e botoeiras de acionamento devem estar em bom estado de conservação,
além de serem isolados para evitar choques elétricos;
 Proibido retirar qualquer proteção das correias e engrenagens.

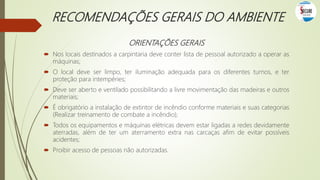

RECOMENDAÇÕES GERAIS DO AMBIENTE
ORIENTAÇÕES GERAIS
 Nos locais destinados a carpintaria deve conter lista de pessoal autorizado a operar as
máquinas;
 O local deve ser limpo, ter iluminação adequada para os diferentes turnos, e ter
proteção para intempéries;
 Deve ser aberto e ventilado possibilitando a livre movimentação das madeiras e outros
materiais;
 É obrigatório a instalação de extintor de incêndio conforme materiais e suas categorias
(Realizar treinamento de combate a incêndio);
 Todos os equipamentos e máquinas elétricas devem estar ligadas a redes devidamente
aterradas, além de ter um aterramento extra nas carcaças afim de evitar possíveis
acidentes;
 Proibir acesso de pessoas não autorizadas.

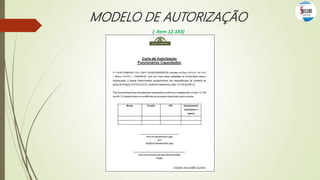

MODELO DE AUTORIZAÇÃO
( item 12.143)

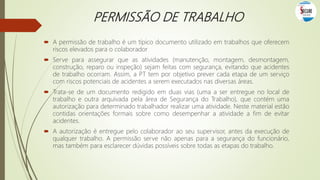

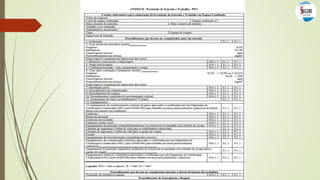

PERMISSÃO DE TRABALHO
 A permissão de trabalho é um típico documento utilizado em trabalhos que oferecem
riscos elevados para o colaborador
 Serve para assegurar que as atividades (manutenção, montagem, desmontagem,
construção, reparo ou inspeção) sejam feitas com segurança, evitando que acidentes
de trabalho ocorram. Assim, a PT tem por objetivo prever cada etapa de um serviço
com riscos potenciais de acidentes a serem executados nas diversas áreas.
 Trata-se de um documento redigido em duas vias (uma a ser entregue no local de
trabalho e outra arquivada pela área de Segurança do Trabalho), que contém uma
autorização para determinado trabalhador realizar uma atividade. Neste material estão
contidas orientações formais sobre como desempenhar a atividade a fim de evitar
acidentes.
 A autorização é entregue pelo colaborador ao seu supervisor, antes da execução de
qualquer trabalho. A permissão serve não apenas para a segurança do funcionário,
mas também para esclarecer dúvidas possíveis sobre todas as etapas do trabalho.

FOTOS DE ACIDENTES
SERRA TICO TICO

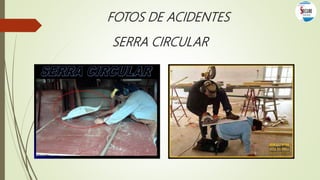

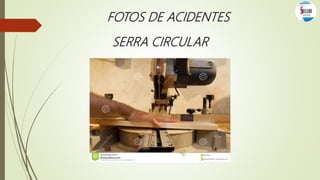

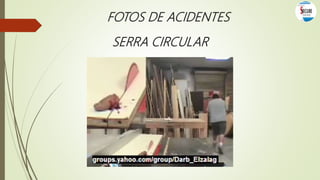

FOTOS DE ACIDENTES
SERRA CIRCULAR

SEGURANÇA NO TRABALHO
Lembre-se que todo acidente pode ser evitado, só depende de você;
Pense em quem te espera no seu lar, jamais se coloque em risco;
Você é o responsável por sua segurança, pense e previna-se.

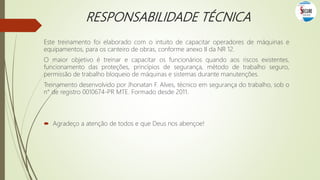

RESPONSABILIDADE TÉCNICA
Este treinamento foi elaborado com o intuito de capacitar operadores de máquinas e
equipamentos, para os canteiro de obras, conforme anexo II da NR 12.
O maior objetivo é treinar e capacitar os funcionários quando aos riscos existentes,
funcionamento das proteções, princípios de segurança, método de trabalho seguro,
permissão de trabalho bloqueio de máquinas e sistemas durante manutenções.
Treinamento desenvolvido por Jhonatan F. Alves, técnico em segurança do trabalho, sob o
n° de registro 0010674-PR MTE. Formado desde 2011.
 Agradeço a atenção de todos e que Deus nos abençoe!

Nr 12 canteiro de obras

Mais conteúdo relacionado

Mais procurados

Semelhante a Nr 12 canteiro de obras

Último

Nr 12 canteiro de obras
