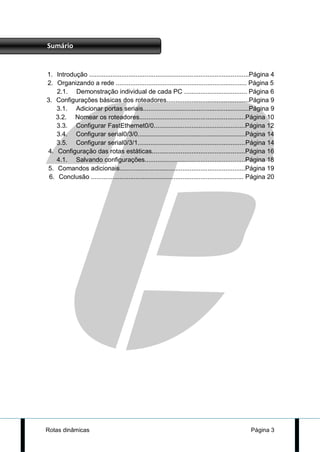

Sumário

1. Introdução .........................................................................................Página 4
2. Organizando a rede ......................................................................... Página 5
2.1. Demonstração individual de cada PC ................................... Página 6
3. Configurações básicas dos roteadores..............................................Página 9
3.1. Adicionar portas seriais...........................................................Página 9
3.2. Nomear os roteadores...........................................................Página 10
3.3. Configurar FastEthernet0/0...................................................Página 12
3.4. Configurar serial0/3/0............................................................Página 14
3.5. Configurar serial0/3/1............................................................Página 14
4. Configuração das rotas estáticas....................................................Página 16
4.1. Salvando configurações........................................................Página 18
5. Comandos adicionais......................................................................Página 19
6. Conclusão ..................................................................................... Página 20

Rotas dinâmicas Página 3

Introdução

Objetivo: Montar e configurar a rede da Imagem 1, definindo os IPs para
serem usados em um roteamento estático, e por fim, transferir dados entre
todos os PCs usados.

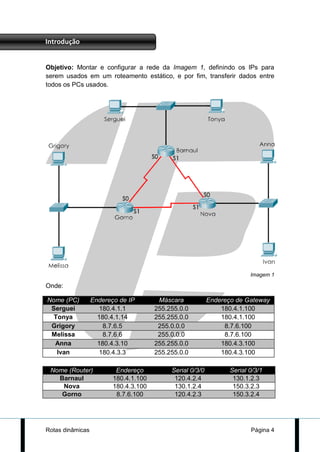

Imagem 1

Onde:

Nome (PC) Endereço de IP Máscara Endereço de Gateway
Serguei 180.4.1.1 255.255.0.0 180.4.1.100
Tonya 180.4.1.14 255.255.0.0 180.4.1.100
Grigory 8.7.6.5 255.0.0.0 8.7.6.100
Melissa 8.7.6.6 255.0.0.0 8.7.6.100
Anna 180.4.3.10 255.255.0.0 180.4.3.100
Ivan 180.4.3.3 255.255.0.0 180.4.3.100

Nome (Router) Endereço Serial 0/3/0 Serial 0/3/1
Barnaul 180.4.1.100 120.4.2.4 130.1.2.3
Nova 180.4.3.100 130.1.2.4 150.3.2.3
Gorno 8.7.6.100 120.4.2.3 150.3.2.4

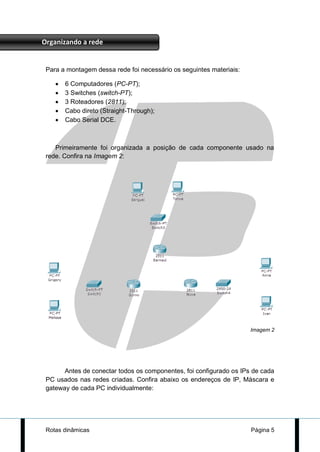

Organizando a rede

Para a montagem dessa rede foi necessário os seguintes materiais:

 6 Computadores (PC-PT);
 3 Switches (switch-PT);
 3 Roteadores (2811);
 Cabo direto (Straight-Through);
 Cabo Serial DCE.

Primeiramente foi organizada a posição de cada componente usado na
rede. Confira na Imagem 2:

Imagem 2

Antes de conectar todos os componentes, foi configurado os IPs de cada
PC usados nas redes criadas. Confira abaixo os endereços de IP, Máscara e
gateway de cada PC individualmente:


Serguei - PC

IP
180.4.1.1

Máscara
255.255.0.0

Gateway
180.4.1.100

Tonya - PC

IP
180.4.1.14

Máscara
255.255.0.0

Gateway
180.4.1.100

Grigory - PC

IP
8.7.6.5

Máscara
255.0.0.0

Gateway
8.7.6.100

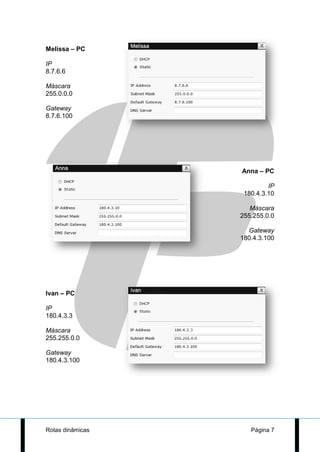

Melissa – PC

IP
8.7.6.6

Máscara
255.0.0.0

Gateway
8.7.6.100

Anna – PC

IP
180.4.3.10

Máscara
255.255.0.0

Gateway
180.4.3.100

Ivan – PC

IP
180.4.3.3

Máscara
255.255.0.0

Gateway
180.4.3.100

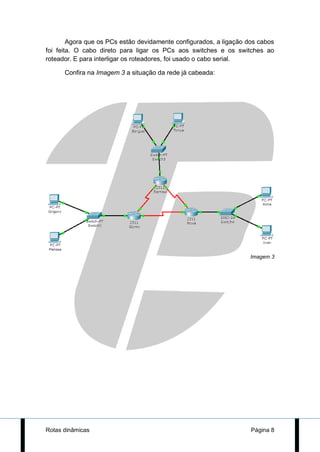

Agora que os PCs estão devidamente configurados, a ligação dos cabos
foi feita. O cabo direto para ligar os PCs aos switches e os switches ao
roteador. E para interligar os roteadores, foi usado o cabo serial.

Confira na Imagem 3 a situação da rede já cabeada:

Imagem 3


Configurando os roteadores

Adicionando as portas seriais:

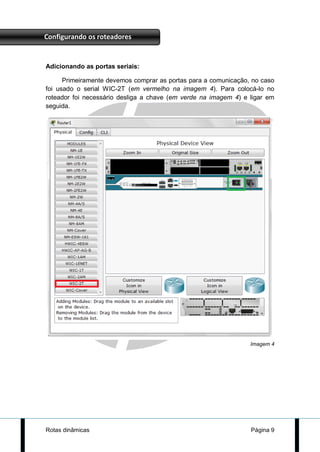

Primeiramente devemos comprar as portas para a comunicação, no caso
foi usado o serial WIC-2T (em vermelho na imagem 4). Para colocá-lo no
roteador foi necessário desliga a chave (em verde na imagem 4) e ligar em
seguida.

Imagem 4


Nomeando o roteador:

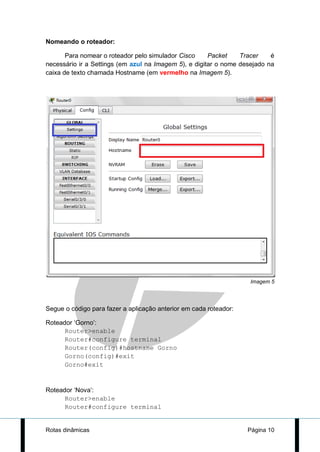

Para nomear o roteador pelo simulador Cisco Packet Tracer é
necessário ir a Settings (em azul na Imagem 5), e digitar o nome desejado na
caixa de texto chamada Hostname (em vermelho na Imagem 5).

Imagem 5

Segue o código para fazer a aplicação anterior em cada roteador:

Roteador ‘Gorno’:
Router>enable
Router#configure terminal
Router(config)#hostname Gorno
Gorno(config)#exit
Gorno#exit

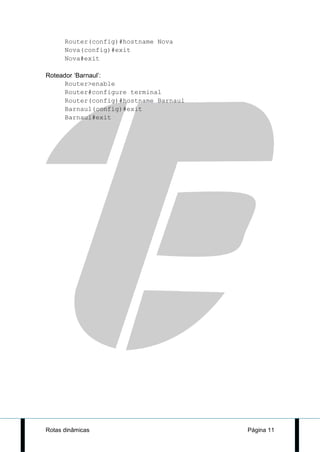

Roteador ‘Nova’:
Router>enable


Router(config)#hostname Nova
Nova(config)#exit
Nova#exit

Roteador ‘Barnaul’:
Router>enable
Router(config)#hostname Barnaul
Barnaul(config)#exit
Barnaul#exit


Configuração FastEthernet0/0:

Para fazermos a comunicação entre os roteadores e os switches é
necessário configurar o meio de comunicação, no caso o FastEthernet0/0.

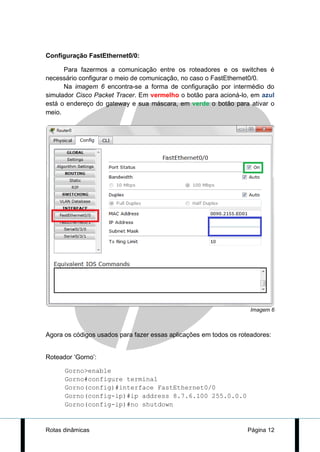

Na imagem 6 encontra-se a forma de configuração por intermédio do
simulador Cisco Packet Tracer. Em vermelho o botão para acioná-lo, em azul
está o endereço do gateway e sua máscara, em verde o botão para ativar o
meio.

Imagem 6

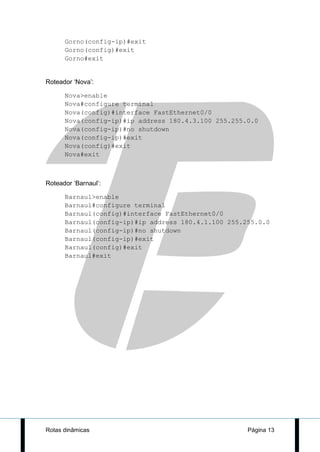

Agora os códigos usados para fazer essas aplicações em todos os roteadores:


Gorno>enable
Gorno#configure terminal
Gorno(config)#interface FastEthernet0/0
Gorno(config-ip)#ip address 8.7.6.100 255.0.0.0
Gorno(config-ip)#no shutdown


Gorno(config-ip)#exit
Gorno(config)#exit
Gorno#exit


Nova>enable
Nova#configure terminal
Nova(config)#interface FastEthernet0/0
Nova(config-ip)#ip address 180.4.3.100 255.255.0.0
Nova(config-ip)#no shutdown
Nova(config-ip)#exit
Nova(config)#exit
Nova#exit


Barnaul>enable
Barnaul#configure terminal
Barnaul(config)#interface FastEthernet0/0
Barnaul(config-ip)#ip address 180.4.1.100 255.255.0.0
Barnaul(config-ip)#no shutdown
Barnaul(config-ip)#exit
Barnaul#exit

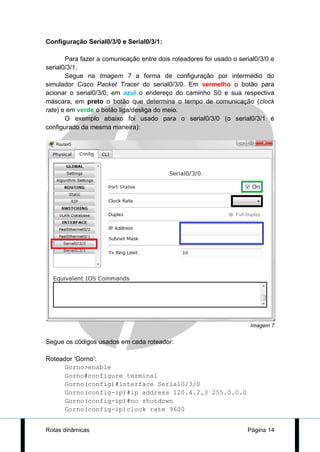

Configuração Serial0/3/0 e Serial0/3/1:

Para fazer a comunicação entre dois roteadores foi usado o serial0/3/0 e
serial0/3/1.
Segue na Imagem 7 a forma de configuração por intermédio do
simulador Cisco Packet Tracer do serial0/3/0. Em vermelho o botão para
acionar o serial0/3/0, em azul o endereço do caminho S0 e sua respectiva
máscara, em preto o botão que determina o tempo de comunicação (clock
rate) e em verde o botão liga/desliga do meio.
O exemplo abaixo foi usado para o serial0/3/0 (o serial0/3/1 é
configurado da mesma maneira):

Imagem 7

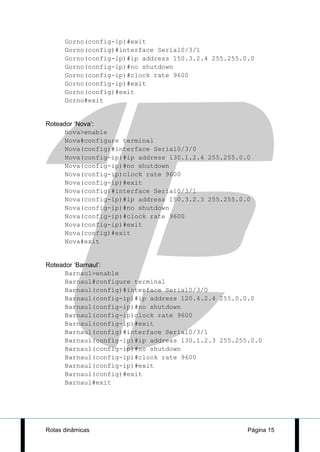

Segue os códigos usados em cada roteador:

Gorno>enable
Gorno(config)#interface Serial0/3/0
Gorno(config-ip)clock rate 9600


Gorno(config)#interface Serial0/3/1
Gorno(config-ip)#clock rate 9600
Gorno(config)#exit
Gorno#exit

Nova>enable
Nova(config)#interface Serial0/3/0
Nova(config-ip)clock rate 9600
Nova(config)#interface Serial0/3/1
Nova(config-ip)#clock rate 9600
Nova(config)#exit
Nova#exit

Barnaul>enable
Barnaul(config)#interface Serial0/3/0
Barnaul(config-ip)clock rate 9600
Barnaul(config)#interface Serial0/3/1
Barnaul(config-ip)#clock rate 9600
Barnaul#exit


Configurando os roteadores para rotas estáticas

Para configurar o roteamento estático pelo simulador Cisco Packet
Tracer, é necessário ir ao botão Static (em vermelho na Imagem 8), colocar o
endereço da rede do roteador atual (em azul na Imagem 8), a máscara desse
endereço (em verde na Imagem 8), e o endereço da rede do roteador do
próximo passo (em cinza na Imagem 8) e clicar em Add (em roxo na Imagem
6) para adicionar essa rota. Para remover alguma rota já adicionada, é só clicar
em Remove (em preto na Imagem 8).

Imagem 8

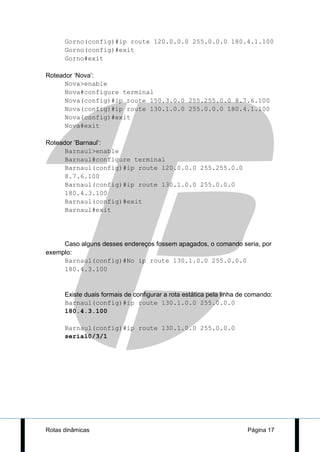

Segue os códigos usados em todos os roteadores:

Gorno>enable
Gorno(config)#ip route 150.3.0.0 255.255.0.0
180.4.3.100


Gorno(config)#ip route 120.0.0.0 255.0.0.0 180.4.1.100
Gorno(config)#exit
Gorno#exit

Nova>enable
Nova(config)#ip route 150.3.0.0 255.255.0.0 8.7.6.100
Nova(config)#ip route 130.1.0.0 255.0.0.0 180.4.1.100
Nova(config)#exit
Nova#exit

Barnaul>enable
Barnaul(config)#ip route 120.0.0.0 255.255.0.0
8.7.6.100
180.4.3.100
Barnaul#exit

Caso alguns desses endereços fossem apagados, o comando seria, por
exemplo:
Barnaul(config)#No ip route 130.1.0.0 255.0.0.0
180.4.3.100

Existe duais formais de configurar a rota estática pela linha de comando:
180.4.3.100

serial0/3/1

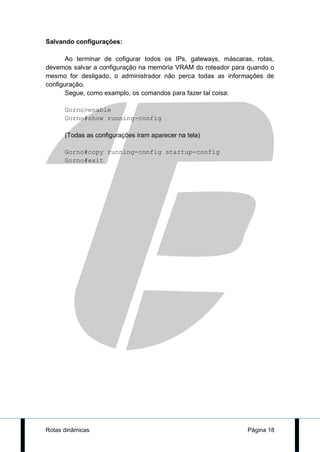

Salvando configurações:

Ao terminar de cofigurar todos os IPs, gateways, máscaras, rotas,
devemos salvar a configuração na memória VRAM do roteador para quando o
mesmo for desligado, o administrador não perca todas as informações de
configuração.
Segue, como examplo, os comandos para fazer tal coisa:

Gorno>enable
Gorno#show running-config

(Todas as configurações iram aparecer na tela)

Gorno#copy running-config startup-config
Gorno#exit

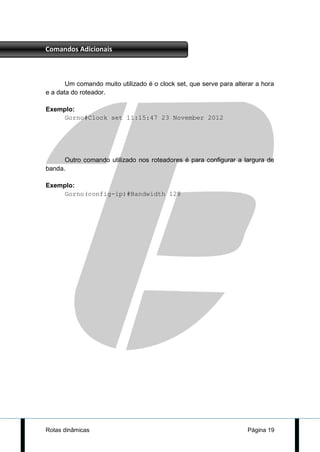

Comandos Adicionais

Um comando muito utilizado é o clock set, que serve para alterar a hora
e a data do roteador.

Exemplo:
Gorno#Clock set 11:15:47 23 November 2012

Outro comando utilizado nos roteadores é para configurar a largura de
banda.

Exemplo:
Gorno(config-ip)#Bandwidth 128


Conclusão

Após os computadores, roteadores, rotas e IPs configurados, os pacotes
foram transferidos com sucesso!

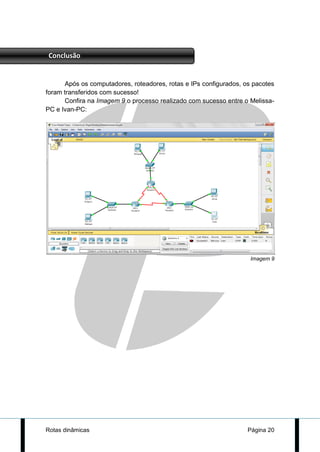

Confira na Imagem 9 o processo realizado com sucesso entre o Melissa-
PC e Ivan-PC:

Imagem 9
