O documento discute endereços de rede, incluindo endereços MAC, IPs, máscaras de rede e sub-redes. Explica como endereços MAC são usados para comunicação local enquanto IPs permitem roteamento em diferentes redes. Também fornece exemplos de conversão entre bases numéricas e exercícios sobre redes.

1. Endereços de rede IPv4
Luciano Rodrigues da Silva

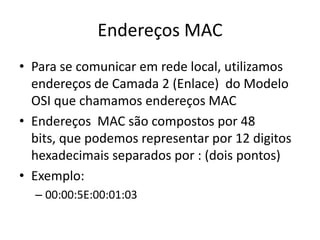

2. Endereços MAC
• Para se comunicar em rede local, utilizamos
endereços de Camada 2 (Enlace) do Modelo
OSI que chamamos endereços MAC
• Endereços MAC são compostos por 48
bits, que podemos representar por 12 digitos
hexadecimais separados por : (dois pontos)
• Exemplo:
– 00:00:5E:00:01:03

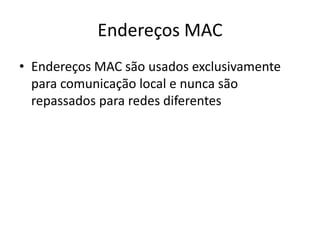

3. Endereços MAC
• Endereços MAC são usados exclusivamente
para comunicação local e nunca são
repassados para redes diferentes

4. Endereços IPs
• São utilizados na Camada 3 (Rede) do Modelo
OSI e são utilizados para roteamento em redes
diversas.
• Composto por 32 bits que podemos
representar pela notação decimal pontuada,
onde temos 4 grupos de 8 bits convertidos
para decimal e separados por ponto.
• Exemplo: 192.168.10.1

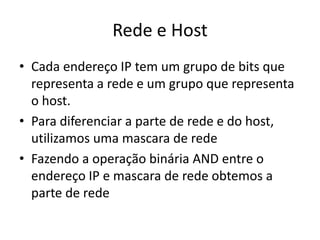

5. Rede e Host
• Cada endereço IP tem um grupo de bits que
representa a rede e um grupo que representa
o host.
• Para diferenciar a parte de rede e do host,
utilizamos uma mascara de rede
• Fazendo a operação binária AND entre o
endereço IP e mascara de rede obtemos a
parte de rede

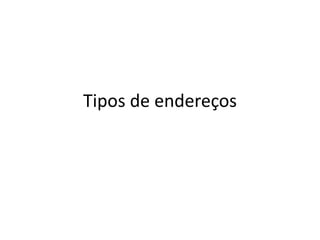

6. Tipos de endereços

7. Endereço de rede
• Referencia da rede.
• Encontramos quando toda a parte do host em
binário é toda igual a zero.
• Exemplo:
– 192.168.10.0

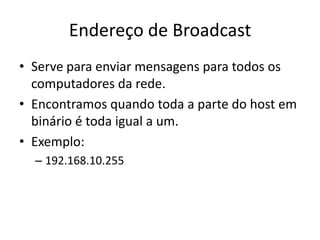

8. Endereço de Broadcast
• Serve para enviar mensagens para todos os
computadores da rede.
• Encontramos quando toda a parte do host em
binário é toda igual a um.
• Exemplo:
– 192.168.10.255

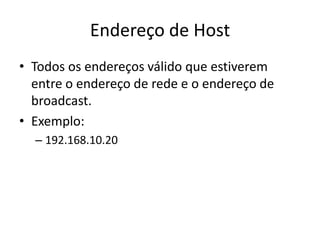

9. Endereço de Host
• Todos os endereços válido que estiverem
entre o endereço de rede e o endereço de
broadcast.
• Exemplo:
– 192.168.10.20

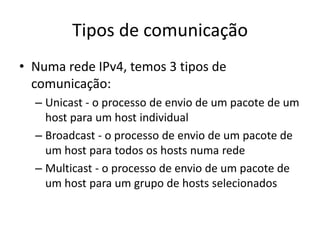

10. Tipos de comunicação
• Numa rede IPv4, temos 3 tipos de
comunicação:
– Unicast - o processo de envio de um pacote de um
host para um host individual
– Broadcast - o processo de envio de um pacote de
um host para todos os hosts numa rede
– Multicast - o processo de envio de um pacote de
um host para um grupo de hosts selecionados

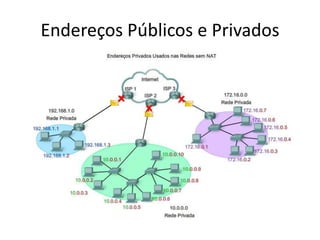

13. Endereços Públicos e Privados

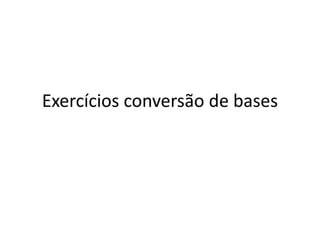

14. Exercícios conversão de bases

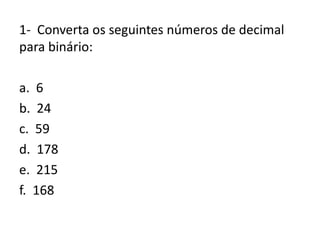

15. 1- Converta os seguintes números de decimal
para binário:
a. 6
b. 24
c. 59
d. 178
e. 215
f. 168

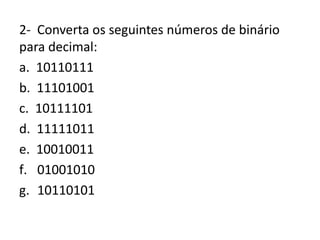

16. 2- Converta os seguintes números de binário
para decimal:
a. 10110111
b. 11101001
c. 10111101
d. 11111011
e. 10010011
f. 01001010
g. 10110101

17. 3- Converta os seguintes números de binário
para hexadecimal:
a. 10110111
b. 11101001
c. 10111101
d. 11111011
e. 10010011
f. 01001010
g. 10110101

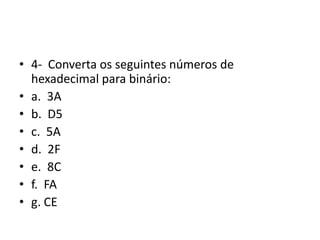

18. • 4- Converta os seguintes números de
hexadecimal para binário:
• a. 3A
• b. D5
• c. 5A
• d. 2F
• e. 8C
• f. FA
• g. CE

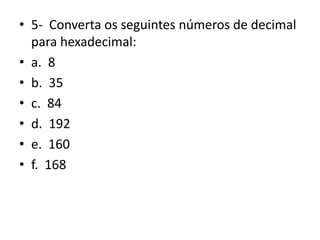

19. • 5- Converta os seguintes números de decimal
para hexadecimal:
• a. 8
• b. 35
• c. 84
• d. 192
• e. 160
• f. 168

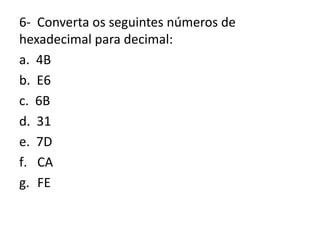

20. 6- Converta os seguintes números de
hexadecimal para decimal:
a. 4B
b. E6
c. 6B
d. 31
e. 7D
f. CA
g. FE

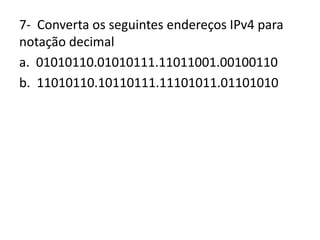

21. 7- Converta os seguintes endereços IPv4 para
notação decimal
a. 01010110.01010111.11011001.00100110
b. 11010110.10110111.11101011.01101010

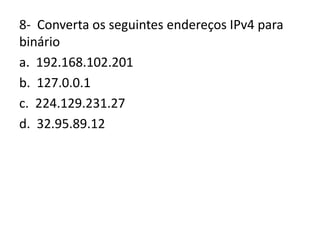

22. 8- Converta os seguintes endereços IPv4 para
binário
a. 192.168.102.201
b. 127.0.0.1
c. 224.129.231.27
d. 32.95.89.12

23. Exercícios sub redes

24. 1- Dado o endereço IP 205.172.84.135, indique:
a. Qual a classe a que o endereço
pertence (A, B, C, D ou E)?
b. Qual a máscara de rede padrão dessa
classe?
c. Quantos hosts podem existir numa rede
dessa classe?

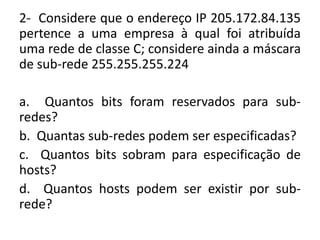

25. 2- Considere que o endereço IP 205.172.84.135
pertence a uma empresa à qual foi atribuída
uma rede de classe C; considere ainda a máscara
de sub-rede 255.255.255.224
a. Quantos bits foram reservados para sub-
redes?
b. Quantas sub-redes podem ser especificadas?
c. Quantos bits sobram para especificação de
hosts?
d. Quantos hosts podem ser existir por sub-
rede?

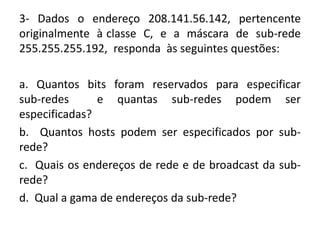

26. 3- Dados o endereço 208.141.56.142, pertencente
originalmente à classe C, e a máscara de sub-rede
255.255.255.192, responda às seguintes questões:
a. Quantos bits foram reservados para especificar
sub-redes e quantas sub-redes podem ser
especificadas?
b. Quantos hosts podem ser especificados por sub-
rede?
c. Quais os endereços de rede e de broadcast da sub-
rede?
d. Qual a gama de endereços da sub-rede?

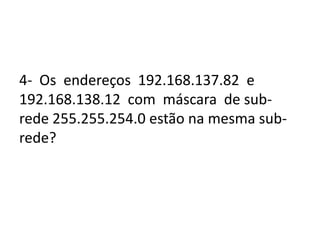

27. 4- Os endereços 192.168.137.82 e
192.168.138.12 com máscara de sub-
rede 255.255.254.0 estão na mesma sub-
rede?

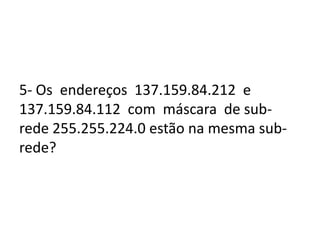

28. 5- Os endereços 137.159.84.212 e
137.159.84.112 com máscara de sub-
rede 255.255.224.0 estão na mesma sub-
rede?

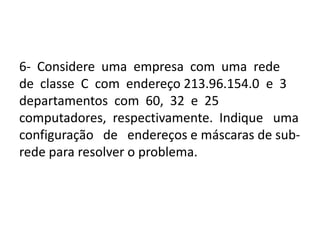

29. 6- Considere uma empresa com uma rede
de classe C com endereço 213.96.154.0 e 3
departamentos com 60, 32 e 25
computadores, respectivamente. Indique uma
configuração de endereços e máscaras de sub-
rede para resolver o problema.
