1. Modelo OSI e seus serviços
Luciano Rodrigues da Silva

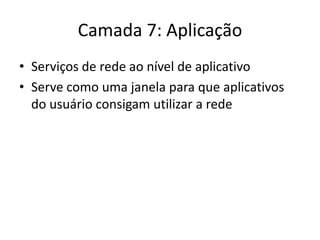

2. Camada 7: Aplicação
• Serviços de rede ao nível de aplicativo
• Serve como uma janela para que aplicativos
do usuário consigam utilizar a rede

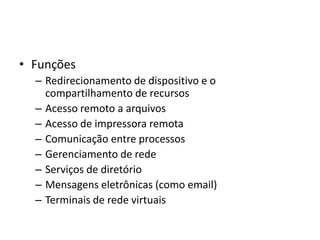

3. • Funções
– Redirecionamento de dispositivo e o
compartilhamento de recursos
– Acesso remoto a arquivos
– Acesso de impressora remota
– Comunicação entre processos
– Gerenciamento de rede
– Serviços de diretório
– Mensagens eletrônicas (como email)
– Terminais de rede virtuais

4. Camada 7: Aplicação
• Alguns protocolos:
– HTTP (Hypertext Transfer Protocol
– FTP (File Transfer Protocol)
– SMTP (Simple Mail Transfer Protocol)
– POP3 (Post Office Protocol)
– Telnet
– BitTorrent
– IMAP (Internet Message Access Protocol)
– SSH (Secure Shell)
– DNS
– Ping
– SNMP

5. Camada 6: Apresentação
• Responsável pela formatação, codificação e
conversão dos dados
• Nesta camada acontecem a
– Compressão/Descompressão
– Criptografia/Descriptografia

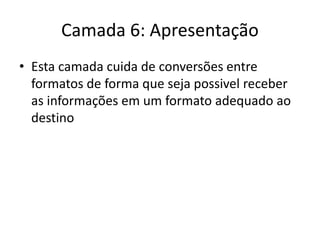

6. Camada 6: Apresentação
• Esta camada cuida de conversões entre
formatos de forma que seja possivel receber
as informações em um formato adequado ao
destino

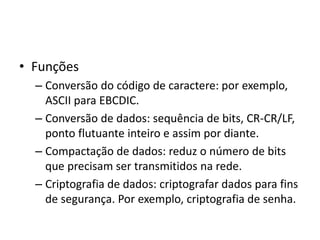

7. • Funções

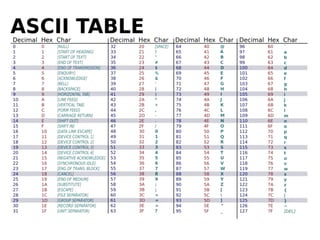

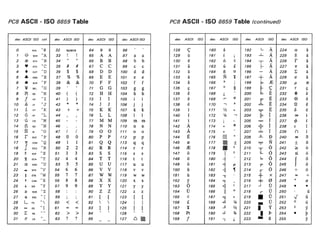

– Conversão do código de caractere: por exemplo,
ASCII para EBCDIC.
– Conversão de dados: sequência de bits, CR-CR/LF,
ponto flutuante inteiro e assim por diante.
– Compactação de dados: reduz o número de bits
que precisam ser transmitidos na rede.
– Criptografia de dados: criptografar dados para fins
de segurança. Por exemplo, criptografia de senha.

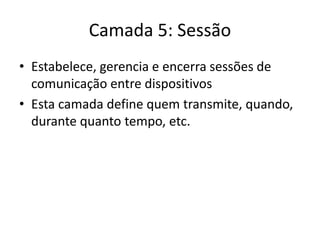

10. Camada 5: Sessão
• Estabelece, gerencia e encerra sessões de
comunicação entre dispositivos
• Esta camada define quem transmite, quando,
durante quanto tempo, etc.

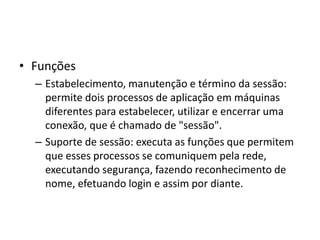

11. • Funções
– Estabelecimento, manutenção e término da sessão:
permite dois processos de aplicação em máquinas
diferentes para estabelecer, utilizar e encerrar uma
conexão, que é chamado de "sessão".
– Suporte de sessão: executa as funções que permitem
que esses processos se comuniquem pela rede,
executando segurança, fazendo reconhecimento de
nome, efetuando login e assim por diante.

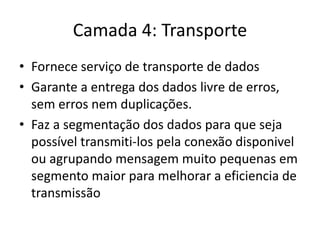

12. Camada 4: Transporte
• Fornece serviço de transporte de dados
• Garante a entrega dos dados livre de erros,
sem erros nem duplicações.
• Faz a segmentação dos dados para que seja
possível transmiti-los pela conexão disponivel
ou agrupando mensagem muito pequenas em
segmento maior para melhorar a eficiencia de
transmissão

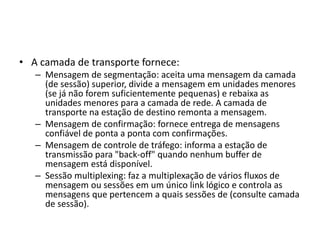

13. • A camada de transporte fornece:
– Mensagem de segmentação: aceita uma mensagem da camada
(de sessão) superior, divide a mensagem em unidades menores
(se já não forem suficientemente pequenas) e rebaixa as
unidades menores para a camada de rede. A camada de
transporte na estação de destino remonta a mensagem.
– Mensagem de confirmação: fornece entrega de mensagens
confiável de ponta a ponta com confirmações.
– Mensagem de controle de tráfego: informa a estação de
transmissão para "back-off" quando nenhum buffer de
mensagem está disponível.
– Sessão multiplexing: faz a multiplexação de vários fluxos de
mensagem ou sessões em um único link lógico e controla as
mensagens que pertencem a quais sessões de (consulte camada
de sessão).

14. • Possui dois protocolos
– TCP: protocolo orientado a conexão. Garante a
entrega dos dados, reenviando os segmentos que
tiverem erros na transmissão
– UDP: Não estabelece uma conexão e não usa
nenhum tipo de verificação para os dados
enviados.

15. Camada 3: Rede
• Tem as funções de endereçamento e
descoberta de melhor caminho
• Nesta camada ocorre a escolha entre os
caminhos por onde os pacotes irão seguir para
chegar ao destino
• Para que haja a escolha é necessário um
endereçamento que não permita a repetição
de endereços de forma ambígua

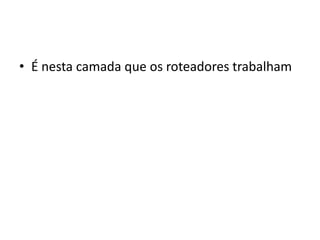

16. • É nesta camada que os roteadores trabalham

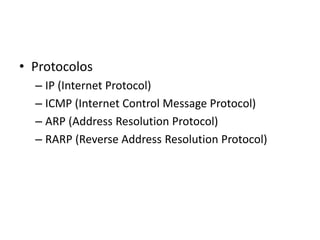

17. • Protocolos
– IP (Internet Protocol)
– ICMP (Internet Control Message Protocol)
– ARP (Address Resolution Protocol)
– RARP (Reverse Address Resolution Protocol)

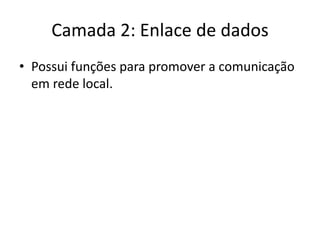

18. Camada 2: Enlace de dados
• Possui funções para promover a comunicação
em rede local.

19. • Funções:
– Sincronização entre receptor e transmissor
– Detecção e correção de erros
– Gerenciamento de transmissões (simplex ou
duplex)
– Controle de acesso ao canal compartilhado

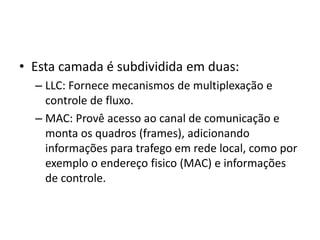

20. • Esta camada é subdividida em duas:
– LLC: Fornece mecanismos de multiplexação e
controle de fluxo.
– MAC: Provê acesso ao canal de comunicação e
monta os quadros (frames), adicionando
informações para trafego em rede local, como por
exemplo o endereço fisico (MAC) e informações
de controle.

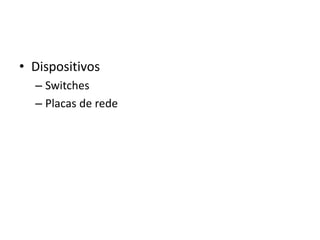

21. • Dispositivos
– Switches
– Placas de rede

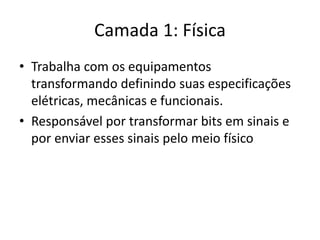

22. Camada 1: Física
• Trabalha com os equipamentos
transformando definindo suas especificações
elétricas, mecânicas e funcionais.
• Responsável por transformar bits em sinais e
por enviar esses sinais pelo meio físico

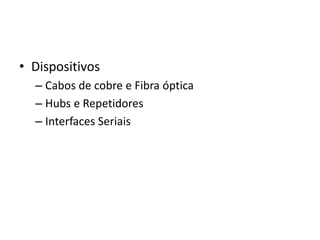

23. • Dispositivos
– Cabos de cobre e Fibra óptica
– Hubs e Repetidores
– Interfaces Seriais
