DEPARTAMENTO ACADÊMICO DE AUTOMAÇÃO E SISTEMAS
COORDENAÇÃO DE AUTOMAÇÃO INDUSTRIAL
GREGORY ASSIS
JASON LEVY
MATEUS BARBOSA
PERÁCIO CONTREIRAS
VICTOR SAID
VICTÓRIA CABRAL
RELATÓRIO DE PRÁTICA:
CALIBRAGEM DE VÁLVULA DE CONTROLE TIPO DESLOCAMENTO LINEAR
Salvador
2014

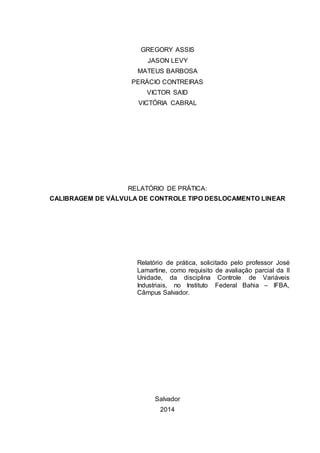

GREGORY ASSIS
JASON LEVY
MATEUS BARBOSA
PERÁCIO CONTREIRAS
VICTOR SAID
VICTÓRIA CABRAL
RELATÓRIO DE PRÁTICA:
CALIBRAGEM DE VÁLVULA DE CONTROLE TIPO DESLOCAMENTO LINEAR
Relatório de prática, solicitado pelo professor José
Lamartine, como requisito de avaliação parcial da II
Unidade, da disciplina Controle de Variáveis
Industriais, no Instituto Federal Bahia – IFBA,
Câmpus Salvador.
Salvador
2014
SUMÁRIO
1 INTRODUÇÃO......................................................................................................................3
2 A VÁLVULA UTILIZADA....................................................................................................4
3 PROCEDIMENTO DE CALIBRAGEM DA VÁLVULA...................................................5
3.1 PROCEDIMENTO DE VERIFICAÇÃO E MANUTENÇÃO DA VÁLVULA...............5
3.2 PROCEDIMENTO DE CALIBRAGEM DA VÁLVULA.................................................7
4 COMPARAÇÃO ENTRE A PRÁTICA E O ROTEIRO...................................................9
5 ERROS NO PROCESSO DE CALIBRAGEM.............................................................. 10
6 CONSIDERAÇÕES FINAIS ............................................................................................ 11
REFERÊNCIAS..................................................................................................................... 11
3
1 INTRODUÇÃO
Entre os elementos finais de controle, o mais utilizado é a válvula de controle.
O funcionamento desse tipo de válvula consiste na abertura ou restrição da passagem
por onde escoa o fluido de processo, em resposta à um comando recebido em forma
de um sinal padrão pré-definido, o qual pode ser elétrico, hidráulico ou pneumático.
Após certo tempo em operação, esses equipamentos começam a apresentar
falhas na sua operação, como o aumento na quantidade de vazamentos. Esse erro é
decorrente do desgaste natural, que ocorre nas partes internas (TRIM) das válvulas
de controle. Acarretando, assim, falhas na resposta do equipamento, comprometendo
a confiabilidade de seu funcionamento.
Para evitar que os desgastes da válvula comprometam o processo em que ela
está operando, duas medidas se tornam necessárias: a manutenção, que consiste na
troca e no reparo das peças que apresentam problema; e a calibração, que consiste
no ajuste dos parâmetros de operação, tornando a ação da válvula proporcional ao
sinal padrão emitido pelo controlador, melhorando, assim, seus resultados.
Este trabalho tem por objetivo realizar a apresentação dos resultados de uma
prática de calibração de uma válvula de controle tipo deslocamento linear,
demonstrando possíveis falhas e seus respectivos métodos de reparo. A fim de
fundamentar a elaboração deste relatório, as metodologias empregadas foram: a
revisão bibliográfica, a qual foi realizada utilizando livros, websites, apostilas virtuais;
e a prática de calibração da válvula, somada à prática de montagem e desmontagem
realizada anteriormente.

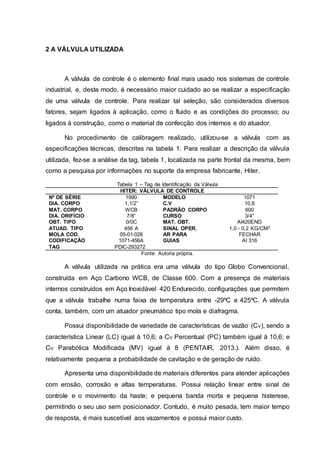

2 A VÁLVULA UTILIZADA
A válvula de controle é o elemento final mais usado nos sistemas de controle
industrial, e, deste modo, é necessário maior cuidado ao se realizar a especificação
de uma válvula de controle. Para realizar tal seleção, são considerados diversos
fatores, sejam ligados à aplicação, como o fluido e as condições do processo; ou
ligados à construção, como o material de confecção dos internos e do atuador.
No procedimento de calibragem realizado, utilizou-se a válvula com as
especificações técnicas, descritas na tabela 1. Para realizar a descrição da válvula
utilizada, fez-se a análise da tag, tabela 1, localizada na parte frontal da mesma, bem
como a pesquisa por informações no suporte da empresa fabricante, Hiter.
Tabela 1 – Tag de Identificação da Válvula
HITER: VÁLVULA DE CONTROLE
Nº DE SÉRIE 1990 MODELO 1071
DIA. CORPO 1,1/2” C.V 10,6
MAT. CORPO WCB PADRÃO CORPO 600
DIA. ORIFÍCIO 7/8” CURSO 3/4”
OBT. TIPO 0/0C MAT. OBT. AI420END
ATUAD. TIPO 456 A SINAL OPER. 1,0 - 0,2 KG/CM2
MOLA COD. 05-01-026 AR PARA FECHAR
CODIFICAÇÃO 1071-456A GUIAS AI 316
TAG PDIC-293272
Fonte: Autoria própria.
A válvula utilizada na prática era uma válvula do tipo Globo Convencional,
construída em Aço Carbono WCB, de Classe 600. Com a presença de materiais
internos construídos em Aço Inoxidável 420 Endurecido, configurações que permitem
que a válvula trabalhe numa faixa de temperatura entre -29ºC e 425ºC. A válvula
conta, também, com um atuador pneumático tipo mola e diafragma.
Possui disponibilidade de variedade de características de vazão (CV), sendo a
característica Linear (LC) igual à 10,6; a CV Percentual (PC) também igual à 10,6; e
CV Parabólica Modificada (MV) igual à 8 (PENTAIR, 2013.). Além disso, é
relativamente pequena a probabilidade de cavitação e de geração de ruído.
Apresenta uma disponibilidade de materiais diferentes para atender aplicações
com erosão, corrosão e altas temperaturas. Possui relação linear entre sinal de
controle e o movimento da haste; e pequena banda morta e pequena histerese,
permitindo o seu uso sem posicionador. Contudo, é muito pesada, tem maior tempo
de resposta, é mais suscetível aos vazamentos e possui maior custo.
3 PROCEDIMENTO DE CALIBRAGEM DA VÁLVULA
3.1 PROCEDIMENTO DE VERIFICAÇÃO E MANUTENÇÃO DA VÁLVULA
O procedimento de calibragem da válvula de controle do tipo deslocamento
linear, foi realizado com base em um roteiro de Ribeiro (1999). Contudo, a prática
realizada distingue-se, em alguns aspectos e peculiaridades, no que tange ao
procedimento realizado. Durante o procedimento de calibração foram utilizados:
 Válvula de controle do tipo deslocamento linear, sem posicionador, da
empresa Hiter, cuja identificação é: PDIC-293271;
 Bancada de teste, composta por suprimento de ar comprimido, válvula
reguladora, medidor e indicador de pressão, entre outros;
 Mala Wallace, que possuía um manômetro padrão e válvula reguladora de
pressão;
 Tubos de vinil;
 Chaves de boca, número 13, 15;
 Chave Allen;
A primeira etapa do procedimento deu-se através da avaliação das condições
iniciais da válvula. Devido ao fato dos equipamentos utilizados serem recorrentemente
destinados às práticas didáticas da disciplina, essas são desmontadas e montadas
pelos discentes do curso. A fim de verificar se não ocorreu nenhum tipo de erro
durante tais procedimentos, fez-se necessário efetuar a avaliação das condições da
válvula.
Essa etapa foi relativamente simples, observou-se se as juntas e conexões da
válvula estavam devidamente colocadas e aparafusadas. O procedimento abrangeu
desde a verificação das conexões do corpo-castelo, às conexões do TRIM da válvula,
bem como do atuador a diafragma. Constatou-se que os parafusos e porcas do
atuador não estavam em condições apropriadas, afinal estavam “folgados”, sendo
possível desparafusá-los à mão.
Esse tipo de erro desencadearia no vazamento do ar comprimido, provindo do
controlador ao atuador; ou do posicionador ao atuador, para as válvulas com
posicionador. Com o vazamento de ar, ocorreria um erro no posicionamento da haste
da válvula, tendo em vista que a força transmitida – responsável pela variação da
abertura do obturador – seria diferente daquela especificada pelo controle.
A fim de evitar quaisquer tipos de equívocos, quanto a veracidade do erro,
buscou-se fazer um teste no atuador. Conectou-se um tubo de vinil entre a válvula e
a bancada; e um segundo foi utilizado para estabelecer uma conexão entre as saídas
de ar da válvula reguladora e o indicador da bancada. Após as conexões, fez-se o
teste. Constatou-se a veracidade desse erro de montagem, tendo em vista que estava
ocorrendo vazamento no atuador.
Portanto, a equipe procedeu com a manutenção corretiva da mesma. Iniciou-
se com a identificação do número da chave de boca, que seria utilizada para
aparafusar os parafusos juntos às porcas do atuador. Utilizou-se as chaves de número
13, 14 e 15; verificando-se que o tamanho padrão era o número 15. Contudo, devido
às péssimas condições da cabeça do parafuso – que estavam erodidas –, revezou-se
o ângulo de utilização da chave de boca número 15. A manutenção corretiva do
atuador é ilustrado na Figura 1.
Figura 1 – manutenção corretiva
Fonte: autoria própria.
O procedimento foi realizado sem dificuldades. A equipe atuou em conjunto,
dentro da disponibilidade de chaves de boca número 15, e aparafusou todas as porcas
e parafusos do atuador. Ao fim desse procedimento, fez-se novo teste pressurizado,
verificando que não haviam mais vazamentos no atuador da válvula. Como não foram
localizados novos erros de montagem, ou carência de manutenção, quanto a
operação; deu-se início ao procedimento de calibragem da válvula.

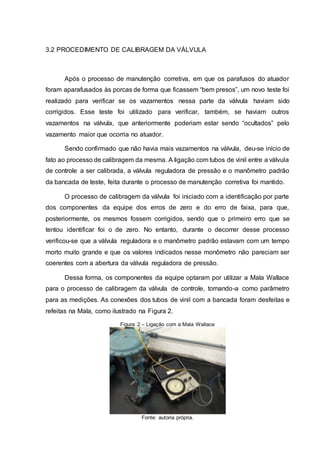

3.2 PROCEDIMENTO DE CALIBRAGEM DA VÁLVULA
Após o processo de manutenção corretiva, em que os parafusos do atuador
foram aparafusados às porcas de forma que ficassem “bem presos”, um novo teste foi
realizado para verificar se os vazamentos nessa parte da válvula haviam sido
corrigidos. Esse teste foi utilizado para verificar, também, se haviam outros
vazamentos na válvula, que anteriormente poderiam estar sendo “ocultados” pelo
vazamento maior que ocorria no atuador.
Sendo confirmado que não havia mais vazamentos na válvula, deu-se início de
fato ao processo de calibragem da mesma. A ligação com tubos de vinil entre a válvula
de controle a ser calibrada, a válvula reguladora de pressão e o manômetro padrão
da bancada de teste, feita durante o processo de manutenção corretiva foi mantido.
O processo de calibragem da válvula foi iniciado com a identificação por parte
dos componentes da equipe dos erros de zero e do erro de faixa, para que,
posteriormente, os mesmos fossem corrigidos, sendo que o primeiro erro que se
tentou identificar foi o de zero. No entanto, durante o decorrer desse processo
verificou-se que a válvula reguladora e o manômetro padrão estavam com um tempo
morto muito grande e que os valores indicados nesse monômetro não pareciam ser
coerentes com a abertura da válvula reguladora de pressão.
Dessa forma, os componentes da equipe optaram por utilizar a Mala Wallace
para o processo de calibragem da válvula de controle, tornando-a como parâmetro
para as medições. As conexões dos tubos de vinil com a bancada foram desfeitas e
refeitas na Mala, como ilustrado na Figura 2.
Figura 2 – Ligação com a Mala Wallace
Fonte: autoria própria.

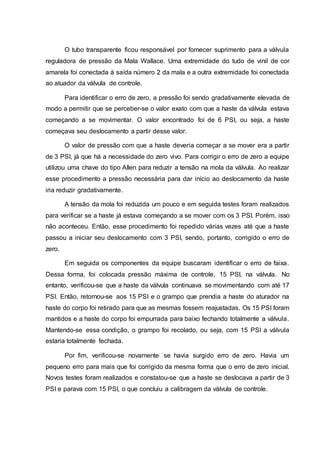

O tubo transparente ficou responsável por fornecer suprimento para a válvula
reguladora de pressão da Mala Wallace. Uma extremidade do tudo de vinil de cor
amarela foi conectada à saída número 2 da mala e a outra extremidade foi conectada
ao atuador da válvula de controle.
Para identificar o erro de zero, a pressão foi sendo gradativamente elevada de
modo a permitir que se perceber-se o valor exato com que a haste da válvula estava
começando a se movimentar. O valor encontrado foi de 6 PSI, ou seja, a haste
começava seu deslocamento a partir desse valor.
O valor de pressão com que a haste deveria começar a se mover era a partir
de 3 PSI, já que há a necessidade do zero vivo. Para corrigir o erro de zero a equipe
utilizou uma chave do tipo Allen para reduzir a tensão na mola da válvula. Ao realizar
esse procedimento a pressão necessária para dar início ao deslocamento da haste
iria reduzir gradativamente.
A tensão da mola foi reduzida um pouco e em seguida testes foram realizados
para verificar se a haste já estava começando a se mover com os 3 PSI. Porém, isso
não aconteceu. Então, esse procedimento foi repedido várias vezes até que a haste
passou a iniciar seu deslocamento com 3 PSI, sendo, portanto, corrigido o erro de
zero.
Em seguida os componentes da equipe buscaram identificar o erro de faixa.
Dessa forma, foi colocada pressão máxima de controle, 15 PSI, na válvula. No
entanto, verificou-se que a haste da válvula continuava se movimentando com até 17
PSI. Então, retornou-se aos 15 PSI e o grampo que prendia a haste do aturador na
haste do corpo foi retirado para que as mesmas fossem reajustadas. Os 15 PSI foram
mantidos e a haste do corpo foi empurrada para baixo fechando totalmente a válvula.
Mantendo-se essa condição, o grampo foi recolado, ou seja, com 15 PSI a válvula
estaria totalmente fechada.
Por fim, verificou-se novamente se havia surgido erro de zero. Havia um
pequeno erro para mais que foi corrigido da mesma forma que o erro de zero inicial.
Novos testes foram realizados e constatou-se que a haste se deslocava a partir de 3
PSI e parava com 15 PSI, o que concluiu a calibragem da válvula de controle.

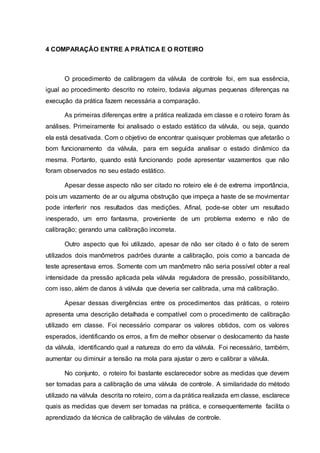

4 COMPARAÇÃO ENTRE A PRÁTICA E O ROTEIRO
O procedimento de calibragem da válvula de controle foi, em sua essência,
igual ao procedimento descrito no roteiro, todavia algumas pequenas diferenças na
execução da prática fazem necessária a comparação.
As primeiras diferenças entre a prática realizada em classe e o roteiro foram às
análises. Primeiramente foi analisado o estado estático da válvula, ou seja, quando
ela está desativada. Com o objetivo de encontrar quaisquer problemas que afetarão o
bom funcionamento da válvula, para em seguida analisar o estado dinâmico da
mesma. Portanto, quando está funcionando pode apresentar vazamentos que não
foram observados no seu estado estático.
Apesar desse aspecto não ser citado no roteiro ele é de extrema importância,
pois um vazamento de ar ou alguma obstrução que impeça a haste de se movimentar
pode interferir nos resultados das medições. Afinal, pode-se obter um resultado
inesperado, um erro fantasma, proveniente de um problema externo e não de
calibração; gerando uma calibração incorreta.
Outro aspecto que foi utilizado, apesar de não ser citado é o fato de serem
utilizados dois manômetros padrões durante a calibração, pois como a bancada de
teste apresentava erros. Somente com um manômetro não seria possível obter a real
intensidade da pressão aplicada pela válvula reguladora de pressão, possibilitando,
com isso, além de danos à válvula que deveria ser calibrada, uma má calibração.
Apesar dessas divergências entre os procedimentos das práticas, o roteiro
apresenta uma descrição detalhada e compatível com o procedimento de calibração
utilizado em classe. Foi necessário comparar os valores obtidos, com os valores
esperados, identificando os erros, a fim de melhor observar o deslocamento da haste
da válvula, identificando qual a natureza do erro da válvula. Foi necessário, também,
aumentar ou diminuir a tensão na mola para ajustar o zero e calibrar a válvula.
No conjunto, o roteiro foi bastante esclarecedor sobre as medidas que devem
ser tomadas para a calibração de uma válvula de controle. A similaridade do método
utilizado na válvula descrita no roteiro, com a da prática realizada em classe, esclarece
quais as medidas que devem ser tomadas na prática, e consequentemente facilita o
aprendizado da técnica de calibração de válvulas de controle.

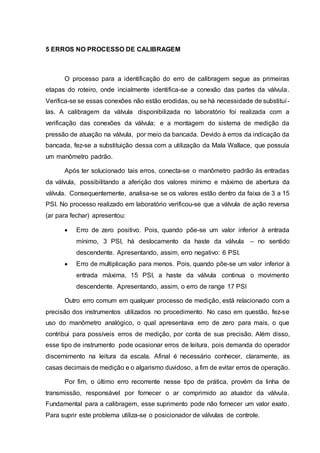

5 ERROS NO PROCESSO DE CALIBRAGEM
O processo para a identificação do erro de calibragem segue as primeiras
etapas do roteiro, onde incialmente identifica-se a conexão das partes da válvula.
Verifica-se se essas conexões não estão erodidas, ou se há necessidade de substituí-
las. A calibragem da válvula disponibilizada no laboratório foi realizada com a
verificação das conexões da válvula; e a montagem do sistema de medição da
pressão de atuação na válvula, por meio da bancada. Devido à erros da indicação da
bancada, fez-se a substituição dessa com a utilização da Mala Wallace, que possuía
um manômetro padrão.
Após ter solucionado tais erros, conecta-se o manômetro padrão às entradas
da válvula, possibilitando a aferição dos valores mínimo e máximo de abertura da
válvula. Consequentemente, analisa-se se os valores estão dentro da faixa de 3 a 15
PSI. No processo realizado em laboratório verificou-se que a válvula de ação reversa
(ar para fechar) apresentou:
 Erro de zero positivo. Pois, quando põe-se um valor inferior à entrada
mínimo, 3 PSI, há deslocamento da haste da válvula – no sentido
descendente. Apresentando, assim, erro negativo: 6 PSI.
 Erro de multiplicação para menos. Pois, quando põe-se um valor inferior à
entrada máxima, 15 PSI, a haste da válvula continua o movimento
descendente. Apresentando, assim, o erro de range 17 PSI
Outro erro comum em qualquer processo de medição, está relacionado com a
precisão dos instrumentos utilizados no procedimento. No caso em questão, fez-se
uso do manômetro analógico, o qual apresentava erro de zero para mais, o que
contribui para possíveis erros de medição, por conta de sua precisão. Além disso,
esse tipo de instrumento pode ocasionar erros de leitura, pois demanda do operador
discernimento na leitura da escala. Afinal é necessário conhecer, claramente, as
casas decimais de medição e o algarismo duvidoso, a fim de evitar erros de operação.
Por fim, o último erro recorrente nesse tipo de prática, provém da linha de
transmissão, responsável por fornecer o ar comprimido ao atuador da válvula.
Fundamental para a calibragem, esse suprimento pode não fornecer um valor exato.
Para suprir este problema utiliza-se o posicionador de válvulas de controle.

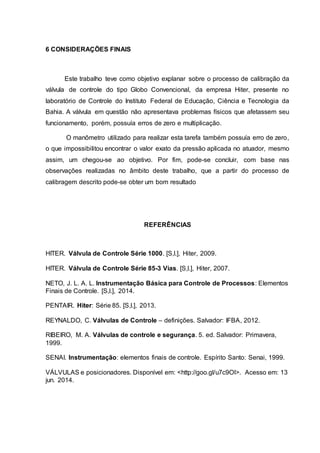

6 CONSIDERAÇÕES FINAIS
Este trabalho teve como objetivo explanar sobre o processo de calibração da
válvula de controle do tipo Globo Convencional, da empresa Hiter, presente no
laboratório de Controle do Instituto Federal de Educação, Ciência e Tecnologia da
Bahia. A válvula em questão não apresentava problemas físicos que afetassem seu
funcionamento, porém, possuía erros de zero e multiplicação.
O manômetro utilizado para realizar esta tarefa também possuía erro de zero,
o que impossibilitou encontrar o valor exato da pressão aplicada no atuador, mesmo
assim, um chegou-se ao objetivo. Por fim, pode-se concluir, com base nas
observações realizadas no âmbito deste trabalho, que a partir do processo de
calibragem descrito pode-se obter um bom resultado
REFERÊNCIAS
HITER. Válvula de Controle Série 1000. [S,l.], Hiter, 2009.
HITER. Válvula de Controle Série 85-3 Vias. [S,l.], Hiter, 2007.
NETO, J. L. A. L. Instrumentação Básica para Controle de Processos: Elementos
Finais de Controle. [S,l.], 2014.
PENTAIR. Hiter: Série 85. [S,l.], 2013.
REYNALDO, C. Válvulas de Controle – definições. Salvador: IFBA, 2012.
RIBEIRO, M. A. Válvulas de controle e segurança. 5. ed. Salvador: Primavera,
1999.
SENAI. Instrumentação: elementos finais de controle. Espírito Santo: Senai, 1999.
VÁLVULAS e posicionadores. Disponível em: <http://goo.gl/u7c9Ol>. Acesso em: 13
jun. 2014.

Mais conteúdo relacionado

Mais procurados

Simbologia hidraulica e pneumatica
Simbologia hidraulica e pneumaticaSimbologia hidraulica e pneumatica
Simbologia hidraulica e pneumaticaCris Cazco

válvulas de instrumentação
válvulas de instrumentaçãoválvulas de instrumentação
válvulas de instrumentaçãoRafael Bruno

Sistema hidráulico das empilhadeiras h135 155 ft
Sistema hidráulico das empilhadeiras h135 155 ftSistema hidráulico das empilhadeiras h135 155 ft
Sistema hidráulico das empilhadeiras h135 155 ftBarbara Allexia

Tubulações e Dutos - Estudante do curso INSPETOR DE EQUIPAMENTOS
Tubulações e Dutos - Estudante do curso INSPETOR DE EQUIPAMENTOSTubulações e Dutos - Estudante do curso INSPETOR DE EQUIPAMENTOS
Tubulações e Dutos - Estudante do curso INSPETOR DE EQUIPAMENTOSMário Sérgio Mello

Hidráulica e pneumática
Hidráulica e pneumáticaHidráulica e pneumática
Hidráulica e pneumáticaJúnior Pessoa

Check list conformidade_nr_13 caldeiras e vasos de pressão -segurança nwn
Check list conformidade_nr_13 caldeiras e vasos de pressão -segurança nwnCheck list conformidade_nr_13 caldeiras e vasos de pressão -segurança nwn
Check list conformidade_nr_13 caldeiras e vasos de pressão -segurança nwnAlexsandro Lino Barbosa

Medição de nível
Medição de nívelMedição de nível
Medição de nívelAlan Sousa

Instrumentação industrial
Instrumentação industrialInstrumentação industrial
Instrumentação industrialArtenisia Costa

Instrumentação Industrial - Medição de Vazão
Instrumentação Industrial - Medição de VazãoInstrumentação Industrial - Medição de Vazão
Instrumentação Industrial - Medição de VazãoAnderson Pontes

Simbologia para instrumentação
Simbologia para instrumentaçãoSimbologia para instrumentação
Simbologia para instrumentaçãophasetronik

Teoria de pneumatica oséias
Teoria de pneumatica   oséiasTeoria de pneumatica   oséias
Teoria de pneumatica oséiasOséias Teixeira


Mais procurados (20)

Elementos Finais de Controle
Elementos Finais de ControleElementos Finais de Controle
Elementos Finais de Controle

Simbologia hidraulica e pneumatica
Simbologia hidraulica e pneumaticaSimbologia hidraulica e pneumatica
Simbologia hidraulica e pneumatica

válvulas de instrumentação
válvulas de instrumentaçãoválvulas de instrumentação
válvulas de instrumentação

Sistema hidráulico das empilhadeiras h135 155 ft
Sistema hidráulico das empilhadeiras h135 155 ftSistema hidráulico das empilhadeiras h135 155 ft
Sistema hidráulico das empilhadeiras h135 155 ft

Hidráulica
HidráulicaHidráulica
Hidráulica

Tubulações e Dutos - Estudante do curso INSPETOR DE EQUIPAMENTOS
Tubulações e Dutos - Estudante do curso INSPETOR DE EQUIPAMENTOSTubulações e Dutos - Estudante do curso INSPETOR DE EQUIPAMENTOS
Tubulações e Dutos - Estudante do curso INSPETOR DE EQUIPAMENTOS

Medidores e sensores de vazão
Medidores e sensores de vazãoMedidores e sensores de vazão
Medidores e sensores de vazão

Compressores
CompressoresCompressores
Compressores

Hidráulica e pneumática
Hidráulica e pneumáticaHidráulica e pneumática
Hidráulica e pneumática

Check list conformidade_nr_13 caldeiras e vasos de pressão -segurança nwn
Check list conformidade_nr_13 caldeiras e vasos de pressão -segurança nwnCheck list conformidade_nr_13 caldeiras e vasos de pressão -segurança nwn
Check list conformidade_nr_13 caldeiras e vasos de pressão -segurança nwn

Medição de nível
Medição de nívelMedição de nível
Medição de nível

Instrumentação industrial
Instrumentação industrialInstrumentação industrial
Instrumentação industrial

Instrumentação Industrial - Medição de Vazão
Instrumentação Industrial - Medição de VazãoInstrumentação Industrial - Medição de Vazão
Instrumentação Industrial - Medição de Vazão

10 elementos finais de controle
10   elementos finais de controle10   elementos finais de controle
10 elementos finais de controle

Simbologia para instrumentação
Simbologia para instrumentaçãoSimbologia para instrumentação
Simbologia para instrumentação

Aula 1 bombas
Aula 1 bombasAula 1 bombas
Aula 1 bombas

Compressores
CompressoresCompressores
Compressores

Negocios_SMC
Negocios_SMCNegocios_SMC
Negocios_SMC

Teoria de pneumatica oséias
Teoria de pneumatica   oséiasTeoria de pneumatica   oséias
Teoria de pneumatica oséias

Geradores de vapor
Geradores de vaporGeradores de vapor
Geradores de vapor


Semelhante a Relatório calibragem de válvulas

93224560 procedimento-teste-hidrostatico
93224560 procedimento-teste-hidrostatico93224560 procedimento-teste-hidrostatico
93224560 procedimento-teste-hidrostaticoJupira Silva

Nbr 05208 valvulas industriais - ensaio de pressao de valvulas copy
Nbr 05208   valvulas industriais - ensaio de pressao de valvulas copyNbr 05208   valvulas industriais - ensaio de pressao de valvulas copy
Nbr 05208 valvulas industriais - ensaio de pressao de valvulas copyJose Hilton Carlos Amaral

Instrumentação ( Elementos Finais de Controle Senai - CST )
Instrumentação ( Elementos Finais de Controle  Senai - CST )Instrumentação ( Elementos Finais de Controle  Senai - CST )
Instrumentação ( Elementos Finais de Controle Senai - CST )Ricardo Akerman

Mecânica - Elementos de Controle de Válvula
Mecânica - Elementos de Controle de VálvulaMecânica - Elementos de Controle de Válvula
Mecânica - Elementos de Controle de VálvulaJean Brito

Carga e descarga de amônia gás anidra informações técnicas(1)
Carga e descarga de amônia gás anidra   informações técnicas(1)Carga e descarga de amônia gás anidra   informações técnicas(1)
Carga e descarga de amônia gás anidra informações técnicas(1)Marcelo Faustino

NR 13 APRESENTAÇÃO.pdf
NR 13 APRESENTAÇÃO.pdfNR 13 APRESENTAÇÃO.pdf
NR 13 APRESENTAÇÃO.pdfssuser22319e

Caldeiras e-vasos-de-pressao-131004071843-phpapp02 (1)
Caldeiras e-vasos-de-pressao-131004071843-phpapp02 (1)Caldeiras e-vasos-de-pressao-131004071843-phpapp02 (1)
Caldeiras e-vasos-de-pressao-131004071843-phpapp02 (1)Universiy

Caldeiras e-vasos-de-pressao
Caldeiras e-vasos-de-pressaoCaldeiras e-vasos-de-pressao
Caldeiras e-vasos-de-pressaoBruno Monteiro

Apostila tecnica de medição de pressao
Apostila   tecnica de medição de pressaoApostila   tecnica de medição de pressao
Apostila tecnica de medição de pressaoJardel Sousa

Valvulas de controle
Valvulas de controleValvulas de controle
Valvulas de controleestados4464

Ensaios de Estanquicidade- especificação técnica-boomlift
Ensaios de Estanquicidade- especificação técnica-boomliftEnsaios de Estanquicidade- especificação técnica-boomlift
Ensaios de Estanquicidade- especificação técnica-boomliftBoomLift

Apostila manutencao de subestacao
Apostila manutencao de subestacaoApostila manutencao de subestacao
Apostila manutencao de subestacaoKeila Guedes

Apostila manutencao de subestacao
Apostila manutencao de subestacaoApostila manutencao de subestacao
Apostila manutencao de subestacaoAndré Rodrigues

Apostila de manutencao em subestação
Apostila de manutencao em subestaçãoApostila de manutencao em subestação
Apostila de manutencao em subestaçãoClaudio Arkan


Semelhante a Relatório calibragem de válvulas (20)

93224560 procedimento-teste-hidrostatico
93224560 procedimento-teste-hidrostatico93224560 procedimento-teste-hidrostatico
93224560 procedimento-teste-hidrostatico

COTEQ176.PDF
COTEQ176.PDFCOTEQ176.PDF
COTEQ176.PDF

Nbr 05208 valvulas industriais - ensaio de pressao de valvulas copy
Nbr 05208   valvulas industriais - ensaio de pressao de valvulas copyNbr 05208   valvulas industriais - ensaio de pressao de valvulas copy
Nbr 05208 valvulas industriais - ensaio de pressao de valvulas copy

Caldeiras e-vasos-de-pressao
Caldeiras e-vasos-de-pressaoCaldeiras e-vasos-de-pressao
Caldeiras e-vasos-de-pressao

Instrumentação ( Elementos Finais de Controle Senai - CST )
Instrumentação ( Elementos Finais de Controle  Senai - CST )Instrumentação ( Elementos Finais de Controle  Senai - CST )
Instrumentação ( Elementos Finais de Controle Senai - CST )

Apostila valvulas
Apostila valvulasApostila valvulas
Apostila valvulas

Apostila valvulas
Apostila valvulasApostila valvulas
Apostila valvulas

Mecânica - Elementos de Controle de Válvula
Mecânica - Elementos de Controle de VálvulaMecânica - Elementos de Controle de Válvula
Mecânica - Elementos de Controle de Válvula

inspecao
inspecaoinspecao
inspecao

Carga e descarga de amônia gás anidra informações técnicas(1)
Carga e descarga de amônia gás anidra   informações técnicas(1)Carga e descarga de amônia gás anidra   informações técnicas(1)
Carga e descarga de amônia gás anidra informações técnicas(1)

Medição de nível
Medição de nívelMedição de nível
Medição de nível

NR 13 APRESENTAÇÃO.pdf
NR 13 APRESENTAÇÃO.pdfNR 13 APRESENTAÇÃO.pdf
NR 13 APRESENTAÇÃO.pdf

Caldeiras e-vasos-de-pressao-131004071843-phpapp02 (1)
Caldeiras e-vasos-de-pressao-131004071843-phpapp02 (1)Caldeiras e-vasos-de-pressao-131004071843-phpapp02 (1)
Caldeiras e-vasos-de-pressao-131004071843-phpapp02 (1)

Caldeiras e-vasos-de-pressao
Caldeiras e-vasos-de-pressaoCaldeiras e-vasos-de-pressao
Caldeiras e-vasos-de-pressao

Apostila tecnica de medição de pressao
Apostila   tecnica de medição de pressaoApostila   tecnica de medição de pressao
Apostila tecnica de medição de pressao

Valvulas de controle
Valvulas de controleValvulas de controle
Valvulas de controle

Ensaios de Estanquicidade- especificação técnica-boomlift
Ensaios de Estanquicidade- especificação técnica-boomliftEnsaios de Estanquicidade- especificação técnica-boomlift
Ensaios de Estanquicidade- especificação técnica-boomlift

Apostila manutencao de subestacao
Apostila manutencao de subestacaoApostila manutencao de subestacao
Apostila manutencao de subestacao

Apostila manutencao de subestacao
Apostila manutencao de subestacaoApostila manutencao de subestacao
Apostila manutencao de subestacao

Apostila de manutencao em subestação
Apostila de manutencao em subestaçãoApostila de manutencao em subestação
Apostila de manutencao em subestação


Mais de Victor Said

Relatório sistema nervoso
Relatório sistema nervoso Relatório sistema nervoso
Relatório sistema nervoso Victor Said

História das pilhas
História das pilhasHistória das pilhas
História das pilhasVictor Said

Análise da obra Capitães de Areia
Análise da obra Capitães de AreiaAnálise da obra Capitães de Areia
Análise da obra Capitães de AreiaVictor Said

Primeira fase do modernismo
Primeira fase do modernismoPrimeira fase do modernismo
Primeira fase do modernismoVictor Said

A revolução de 30 no Brasil
A revolução de 30 no BrasilA revolução de 30 no Brasil
A revolução de 30 no BrasilVictor Said

A revolução do cangaço
A revolução do cangaçoA revolução do cangaço
A revolução do cangaçoVictor Said

Camponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDO
Camponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDOCamponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDO
Camponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDOVictor Said

Teorema de Nernst - terceira lei da termodinâmica
Teorema de Nernst - terceira lei da termodinâmicaTeorema de Nernst - terceira lei da termodinâmica
Teorema de Nernst - terceira lei da termodinâmicaVictor Said

Relatório termometria
Relatório termometriaRelatório termometria
Relatório termometriaVictor Said

Relatório motores monofásicos
Relatório motores monofásicosRelatório motores monofásicos
Relatório motores monofásicosVictor Said

Relatório motores monofásicos
Relatório motores monofásicosRelatório motores monofásicos
Relatório motores monofásicosVictor Said

Relatório ensaios em transformadores
Relatório ensaios em transformadoresRelatório ensaios em transformadores
Relatório ensaios em transformadoresVictor Said

Relatório tipos de geração de energia
Relatório tipos de geração de energiaRelatório tipos de geração de energia
Relatório tipos de geração de energiaVictor Said

Relatório diodos
Relatório diodos Relatório diodos
Relatório diodos Victor Said

Relatório transformadores elétricos
Relatório transformadores elétricosRelatório transformadores elétricos
Relatório transformadores elétricosVictor Said

Relatório Visita técnica a Xingó
Relatório Visita técnica a XingóRelatório Visita técnica a Xingó
Relatório Visita técnica a XingóVictor Said

Desastre de Bhopal
Desastre de BhopalDesastre de Bhopal
Desastre de BhopalVictor Said

Relatório Transformadores Elétricos
Relatório Transformadores ElétricosRelatório Transformadores Elétricos
Relatório Transformadores ElétricosVictor Said

Governadores de turbinas a vapor
Governadores de turbinas a vaporGovernadores de turbinas a vapor
Governadores de turbinas a vaporVictor Said


Mais de Victor Said (20)

Relatório sistema nervoso
Relatório sistema nervoso Relatório sistema nervoso
Relatório sistema nervoso

História das pilhas
História das pilhasHistória das pilhas
História das pilhas

Análise da obra Capitães de Areia
Análise da obra Capitães de AreiaAnálise da obra Capitães de Areia
Análise da obra Capitães de Areia

Primeira fase do modernismo
Primeira fase do modernismoPrimeira fase do modernismo
Primeira fase do modernismo

Guerra fria
Guerra friaGuerra fria
Guerra fria

A revolução de 30 no Brasil
A revolução de 30 no BrasilA revolução de 30 no Brasil
A revolução de 30 no Brasil

A revolução do cangaço
A revolução do cangaçoA revolução do cangaço
A revolução do cangaço

Camponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDO
Camponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDOCamponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDO
Camponeses: A QUESTÃO DA AGRICULTURA NO BRASIL E NO MUNDO

Teorema de Nernst - terceira lei da termodinâmica
Teorema de Nernst - terceira lei da termodinâmicaTeorema de Nernst - terceira lei da termodinâmica
Teorema de Nernst - terceira lei da termodinâmica

Relatório termometria
Relatório termometriaRelatório termometria
Relatório termometria

Relatório motores monofásicos
Relatório motores monofásicosRelatório motores monofásicos
Relatório motores monofásicos

Relatório motores monofásicos
Relatório motores monofásicosRelatório motores monofásicos
Relatório motores monofásicos

Relatório ensaios em transformadores
Relatório ensaios em transformadoresRelatório ensaios em transformadores
Relatório ensaios em transformadores

Relatório tipos de geração de energia
Relatório tipos de geração de energiaRelatório tipos de geração de energia
Relatório tipos de geração de energia

Relatório diodos
Relatório diodos Relatório diodos
Relatório diodos

Relatório transformadores elétricos
Relatório transformadores elétricosRelatório transformadores elétricos
Relatório transformadores elétricos

Relatório Visita técnica a Xingó
Relatório Visita técnica a XingóRelatório Visita técnica a Xingó
Relatório Visita técnica a Xingó

Desastre de Bhopal
Desastre de BhopalDesastre de Bhopal
Desastre de Bhopal

Relatório Transformadores Elétricos
Relatório Transformadores ElétricosRelatório Transformadores Elétricos
Relatório Transformadores Elétricos

Governadores de turbinas a vapor
Governadores de turbinas a vaporGovernadores de turbinas a vapor
Governadores de turbinas a vapor


Último

CONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADE
CONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADECONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADE
CONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADEssusercc9a5f

ST 2024 Statum Apresentação Comercial - VF
ST 2024 Statum Apresentação Comercial - VFST 2024 Statum Apresentação Comercial - VF
ST 2024 Statum Apresentação Comercial - VFmarketing18485

Normas Técnicas para aparelho de solda oxi-acetileno.pdf
Normas Técnicas para aparelho de solda oxi-acetileno.pdfNormas Técnicas para aparelho de solda oxi-acetileno.pdf
Normas Técnicas para aparelho de solda oxi-acetileno.pdfAlexsandroRocha22

pgr programa de gerenciamento de risco posto de gasolina
pgr programa de gerenciamento de risco posto  de gasolinapgr programa de gerenciamento de risco posto  de gasolina
pgr programa de gerenciamento de risco posto de gasolinamikhaelbaptista

apostila de eletricidade básica Werther serralheiro
apostila de eletricidade básica Werther serralheiroapostila de eletricidade básica Werther serralheiro
apostila de eletricidade básica Werther serralheirossuserd390f8

aula-7sobre tipos de-grafos-eulerianos.pdf
aula-7sobre tipos de-grafos-eulerianos.pdfaula-7sobre tipos de-grafos-eulerianos.pdf
aula-7sobre tipos de-grafos-eulerianos.pdfjucimarengenh

Planejamento e controle da Produção_Lustosa.pdf
Planejamento e controle da Produção_Lustosa.pdfPlanejamento e controle da Produção_Lustosa.pdf
Planejamento e controle da Produção_Lustosa.pdfssusercc9a5f


Último (7)

CONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADE
CONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADECONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADE
CONCEITOS BÁSICOS DE CONFIABILIDADE COM EMBASAMENTO DE QUALIDADE

ST 2024 Statum Apresentação Comercial - VF
ST 2024 Statum Apresentação Comercial - VFST 2024 Statum Apresentação Comercial - VF
ST 2024 Statum Apresentação Comercial - VF

Normas Técnicas para aparelho de solda oxi-acetileno.pdf
Normas Técnicas para aparelho de solda oxi-acetileno.pdfNormas Técnicas para aparelho de solda oxi-acetileno.pdf
Normas Técnicas para aparelho de solda oxi-acetileno.pdf

pgr programa de gerenciamento de risco posto de gasolina
pgr programa de gerenciamento de risco posto  de gasolinapgr programa de gerenciamento de risco posto  de gasolina
pgr programa de gerenciamento de risco posto de gasolina

apostila de eletricidade básica Werther serralheiro
apostila de eletricidade básica Werther serralheiroapostila de eletricidade básica Werther serralheiro
apostila de eletricidade básica Werther serralheiro

aula-7sobre tipos de-grafos-eulerianos.pdf
aula-7sobre tipos de-grafos-eulerianos.pdfaula-7sobre tipos de-grafos-eulerianos.pdf
aula-7sobre tipos de-grafos-eulerianos.pdf

Planejamento e controle da Produção_Lustosa.pdf
Planejamento e controle da Produção_Lustosa.pdfPlanejamento e controle da Produção_Lustosa.pdf
Planejamento e controle da Produção_Lustosa.pdf


Relatório calibragem de válvulas

  • 1. DEPARTAMENTO ACADÊMICO DE AUTOMAÇÃO E SISTEMAS COORDENAÇÃO DE AUTOMAÇÃO INDUSTRIAL GREGORY ASSIS JASON LEVY MATEUS BARBOSA PERÁCIO CONTREIRAS VICTOR SAID VICTÓRIA CABRAL RELATÓRIO DE PRÁTICA: CALIBRAGEM DE VÁLVULA DE CONTROLE TIPO DESLOCAMENTO LINEAR Salvador 2014
  • 2. GREGORY ASSIS JASON LEVY MATEUS BARBOSA PERÁCIO CONTREIRAS VICTOR SAID VICTÓRIA CABRAL RELATÓRIO DE PRÁTICA: CALIBRAGEM DE VÁLVULA DE CONTROLE TIPO DESLOCAMENTO LINEAR Relatório de prática, solicitado pelo professor José Lamartine, como requisito de avaliação parcial da II Unidade, da disciplina Controle de Variáveis Industriais, no Instituto Federal Bahia – IFBA, Câmpus Salvador. Salvador 2014
  • 3. SUMÁRIO 1 INTRODUÇÃO......................................................................................................................3 2 A VÁLVULA UTILIZADA....................................................................................................4 3 PROCEDIMENTO DE CALIBRAGEM DA VÁLVULA...................................................5 3.1 PROCEDIMENTO DE VERIFICAÇÃO E MANUTENÇÃO DA VÁLVULA...............5 3.2 PROCEDIMENTO DE CALIBRAGEM DA VÁLVULA.................................................7 4 COMPARAÇÃO ENTRE A PRÁTICA E O ROTEIRO...................................................9 5 ERROS NO PROCESSO DE CALIBRAGEM.............................................................. 10 6 CONSIDERAÇÕES FINAIS ............................................................................................ 11 REFERÊNCIAS..................................................................................................................... 11
  • 4. 3 1 INTRODUÇÃO Entre os elementos finais de controle, o mais utilizado é a válvula de controle. O funcionamento desse tipo de válvula consiste na abertura ou restrição da passagem por onde escoa o fluido de processo, em resposta à um comando recebido em forma de um sinal padrão pré-definido, o qual pode ser elétrico, hidráulico ou pneumático. Após certo tempo em operação, esses equipamentos começam a apresentar falhas na sua operação, como o aumento na quantidade de vazamentos. Esse erro é decorrente do desgaste natural, que ocorre nas partes internas (TRIM) das válvulas de controle. Acarretando, assim, falhas na resposta do equipamento, comprometendo a confiabilidade de seu funcionamento. Para evitar que os desgastes da válvula comprometam o processo em que ela está operando, duas medidas se tornam necessárias: a manutenção, que consiste na troca e no reparo das peças que apresentam problema; e a calibração, que consiste no ajuste dos parâmetros de operação, tornando a ação da válvula proporcional ao sinal padrão emitido pelo controlador, melhorando, assim, seus resultados. Este trabalho tem por objetivo realizar a apresentação dos resultados de uma prática de calibração de uma válvula de controle tipo deslocamento linear, demonstrando possíveis falhas e seus respectivos métodos de reparo. A fim de fundamentar a elaboração deste relatório, as metodologias empregadas foram: a revisão bibliográfica, a qual foi realizada utilizando livros, websites, apostilas virtuais; e a prática de calibração da válvula, somada à prática de montagem e desmontagem realizada anteriormente.
  • 5. 2 A VÁLVULA UTILIZADA A válvula de controle é o elemento final mais usado nos sistemas de controle industrial, e, deste modo, é necessário maior cuidado ao se realizar a especificação de uma válvula de controle. Para realizar tal seleção, são considerados diversos fatores, sejam ligados à aplicação, como o fluido e as condições do processo; ou ligados à construção, como o material de confecção dos internos e do atuador. No procedimento de calibragem realizado, utilizou-se a válvula com as especificações técnicas, descritas na tabela 1. Para realizar a descrição da válvula utilizada, fez-se a análise da tag, tabela 1, localizada na parte frontal da mesma, bem como a pesquisa por informações no suporte da empresa fabricante, Hiter. Tabela 1 – Tag de Identificação da Válvula HITER: VÁLVULA DE CONTROLE Nº DE SÉRIE 1990 MODELO 1071 DIA. CORPO 1,1/2” C.V 10,6 MAT. CORPO WCB PADRÃO CORPO 600 DIA. ORIFÍCIO 7/8” CURSO 3/4” OBT. TIPO 0/0C MAT. OBT. AI420END ATUAD. TIPO 456 A SINAL OPER. 1,0 - 0,2 KG/CM2 MOLA COD. 05-01-026 AR PARA FECHAR CODIFICAÇÃO 1071-456A GUIAS AI 316 TAG PDIC-293272 Fonte: Autoria própria. A válvula utilizada na prática era uma válvula do tipo Globo Convencional, construída em Aço Carbono WCB, de Classe 600. Com a presença de materiais internos construídos em Aço Inoxidável 420 Endurecido, configurações que permitem que a válvula trabalhe numa faixa de temperatura entre -29ºC e 425ºC. A válvula conta, também, com um atuador pneumático tipo mola e diafragma. Possui disponibilidade de variedade de características de vazão (CV), sendo a característica Linear (LC) igual à 10,6; a CV Percentual (PC) também igual à 10,6; e CV Parabólica Modificada (MV) igual à 8 (PENTAIR, 2013.). Além disso, é relativamente pequena a probabilidade de cavitação e de geração de ruído. Apresenta uma disponibilidade de materiais diferentes para atender aplicações com erosão, corrosão e altas temperaturas. Possui relação linear entre sinal de controle e o movimento da haste; e pequena banda morta e pequena histerese, permitindo o seu uso sem posicionador. Contudo, é muito pesada, tem maior tempo de resposta, é mais suscetível aos vazamentos e possui maior custo.
  • 6. 3 PROCEDIMENTO DE CALIBRAGEM DA VÁLVULA 3.1 PROCEDIMENTO DE VERIFICAÇÃO E MANUTENÇÃO DA VÁLVULA O procedimento de calibragem da válvula de controle do tipo deslocamento linear, foi realizado com base em um roteiro de Ribeiro (1999). Contudo, a prática realizada distingue-se, em alguns aspectos e peculiaridades, no que tange ao procedimento realizado. Durante o procedimento de calibração foram utilizados:  Válvula de controle do tipo deslocamento linear, sem posicionador, da empresa Hiter, cuja identificação é: PDIC-293271;  Bancada de teste, composta por suprimento de ar comprimido, válvula reguladora, medidor e indicador de pressão, entre outros;  Mala Wallace, que possuía um manômetro padrão e válvula reguladora de pressão;  Tubos de vinil;  Chaves de boca, número 13, 15;  Chave Allen; A primeira etapa do procedimento deu-se através da avaliação das condições iniciais da válvula. Devido ao fato dos equipamentos utilizados serem recorrentemente destinados às práticas didáticas da disciplina, essas são desmontadas e montadas pelos discentes do curso. A fim de verificar se não ocorreu nenhum tipo de erro durante tais procedimentos, fez-se necessário efetuar a avaliação das condições da válvula. Essa etapa foi relativamente simples, observou-se se as juntas e conexões da válvula estavam devidamente colocadas e aparafusadas. O procedimento abrangeu desde a verificação das conexões do corpo-castelo, às conexões do TRIM da válvula, bem como do atuador a diafragma. Constatou-se que os parafusos e porcas do atuador não estavam em condições apropriadas, afinal estavam “folgados”, sendo possível desparafusá-los à mão. Esse tipo de erro desencadearia no vazamento do ar comprimido, provindo do controlador ao atuador; ou do posicionador ao atuador, para as válvulas com posicionador. Com o vazamento de ar, ocorreria um erro no posicionamento da haste
  • 7. da válvula, tendo em vista que a força transmitida – responsável pela variação da abertura do obturador – seria diferente daquela especificada pelo controle. A fim de evitar quaisquer tipos de equívocos, quanto a veracidade do erro, buscou-se fazer um teste no atuador. Conectou-se um tubo de vinil entre a válvula e a bancada; e um segundo foi utilizado para estabelecer uma conexão entre as saídas de ar da válvula reguladora e o indicador da bancada. Após as conexões, fez-se o teste. Constatou-se a veracidade desse erro de montagem, tendo em vista que estava ocorrendo vazamento no atuador. Portanto, a equipe procedeu com a manutenção corretiva da mesma. Iniciou- se com a identificação do número da chave de boca, que seria utilizada para aparafusar os parafusos juntos às porcas do atuador. Utilizou-se as chaves de número 13, 14 e 15; verificando-se que o tamanho padrão era o número 15. Contudo, devido às péssimas condições da cabeça do parafuso – que estavam erodidas –, revezou-se o ângulo de utilização da chave de boca número 15. A manutenção corretiva do atuador é ilustrado na Figura 1. Figura 1 – manutenção corretiva Fonte: autoria própria. O procedimento foi realizado sem dificuldades. A equipe atuou em conjunto, dentro da disponibilidade de chaves de boca número 15, e aparafusou todas as porcas e parafusos do atuador. Ao fim desse procedimento, fez-se novo teste pressurizado, verificando que não haviam mais vazamentos no atuador da válvula. Como não foram localizados novos erros de montagem, ou carência de manutenção, quanto a operação; deu-se início ao procedimento de calibragem da válvula.
  • 8. 3.2 PROCEDIMENTO DE CALIBRAGEM DA VÁLVULA Após o processo de manutenção corretiva, em que os parafusos do atuador foram aparafusados às porcas de forma que ficassem “bem presos”, um novo teste foi realizado para verificar se os vazamentos nessa parte da válvula haviam sido corrigidos. Esse teste foi utilizado para verificar, também, se haviam outros vazamentos na válvula, que anteriormente poderiam estar sendo “ocultados” pelo vazamento maior que ocorria no atuador. Sendo confirmado que não havia mais vazamentos na válvula, deu-se início de fato ao processo de calibragem da mesma. A ligação com tubos de vinil entre a válvula de controle a ser calibrada, a válvula reguladora de pressão e o manômetro padrão da bancada de teste, feita durante o processo de manutenção corretiva foi mantido. O processo de calibragem da válvula foi iniciado com a identificação por parte dos componentes da equipe dos erros de zero e do erro de faixa, para que, posteriormente, os mesmos fossem corrigidos, sendo que o primeiro erro que se tentou identificar foi o de zero. No entanto, durante o decorrer desse processo verificou-se que a válvula reguladora e o manômetro padrão estavam com um tempo morto muito grande e que os valores indicados nesse monômetro não pareciam ser coerentes com a abertura da válvula reguladora de pressão. Dessa forma, os componentes da equipe optaram por utilizar a Mala Wallace para o processo de calibragem da válvula de controle, tornando-a como parâmetro para as medições. As conexões dos tubos de vinil com a bancada foram desfeitas e refeitas na Mala, como ilustrado na Figura 2. Figura 2 – Ligação com a Mala Wallace Fonte: autoria própria.
  • 9. O tubo transparente ficou responsável por fornecer suprimento para a válvula reguladora de pressão da Mala Wallace. Uma extremidade do tudo de vinil de cor amarela foi conectada à saída número 2 da mala e a outra extremidade foi conectada ao atuador da válvula de controle. Para identificar o erro de zero, a pressão foi sendo gradativamente elevada de modo a permitir que se perceber-se o valor exato com que a haste da válvula estava começando a se movimentar. O valor encontrado foi de 6 PSI, ou seja, a haste começava seu deslocamento a partir desse valor. O valor de pressão com que a haste deveria começar a se mover era a partir de 3 PSI, já que há a necessidade do zero vivo. Para corrigir o erro de zero a equipe utilizou uma chave do tipo Allen para reduzir a tensão na mola da válvula. Ao realizar esse procedimento a pressão necessária para dar início ao deslocamento da haste iria reduzir gradativamente. A tensão da mola foi reduzida um pouco e em seguida testes foram realizados para verificar se a haste já estava começando a se mover com os 3 PSI. Porém, isso não aconteceu. Então, esse procedimento foi repedido várias vezes até que a haste passou a iniciar seu deslocamento com 3 PSI, sendo, portanto, corrigido o erro de zero. Em seguida os componentes da equipe buscaram identificar o erro de faixa. Dessa forma, foi colocada pressão máxima de controle, 15 PSI, na válvula. No entanto, verificou-se que a haste da válvula continuava se movimentando com até 17 PSI. Então, retornou-se aos 15 PSI e o grampo que prendia a haste do aturador na haste do corpo foi retirado para que as mesmas fossem reajustadas. Os 15 PSI foram mantidos e a haste do corpo foi empurrada para baixo fechando totalmente a válvula. Mantendo-se essa condição, o grampo foi recolado, ou seja, com 15 PSI a válvula estaria totalmente fechada. Por fim, verificou-se novamente se havia surgido erro de zero. Havia um pequeno erro para mais que foi corrigido da mesma forma que o erro de zero inicial. Novos testes foram realizados e constatou-se que a haste se deslocava a partir de 3 PSI e parava com 15 PSI, o que concluiu a calibragem da válvula de controle.
  • 10. 4 COMPARAÇÃO ENTRE A PRÁTICA E O ROTEIRO O procedimento de calibragem da válvula de controle foi, em sua essência, igual ao procedimento descrito no roteiro, todavia algumas pequenas diferenças na execução da prática fazem necessária a comparação. As primeiras diferenças entre a prática realizada em classe e o roteiro foram às análises. Primeiramente foi analisado o estado estático da válvula, ou seja, quando ela está desativada. Com o objetivo de encontrar quaisquer problemas que afetarão o bom funcionamento da válvula, para em seguida analisar o estado dinâmico da mesma. Portanto, quando está funcionando pode apresentar vazamentos que não foram observados no seu estado estático. Apesar desse aspecto não ser citado no roteiro ele é de extrema importância, pois um vazamento de ar ou alguma obstrução que impeça a haste de se movimentar pode interferir nos resultados das medições. Afinal, pode-se obter um resultado inesperado, um erro fantasma, proveniente de um problema externo e não de calibração; gerando uma calibração incorreta. Outro aspecto que foi utilizado, apesar de não ser citado é o fato de serem utilizados dois manômetros padrões durante a calibração, pois como a bancada de teste apresentava erros. Somente com um manômetro não seria possível obter a real intensidade da pressão aplicada pela válvula reguladora de pressão, possibilitando, com isso, além de danos à válvula que deveria ser calibrada, uma má calibração. Apesar dessas divergências entre os procedimentos das práticas, o roteiro apresenta uma descrição detalhada e compatível com o procedimento de calibração utilizado em classe. Foi necessário comparar os valores obtidos, com os valores esperados, identificando os erros, a fim de melhor observar o deslocamento da haste da válvula, identificando qual a natureza do erro da válvula. Foi necessário, também, aumentar ou diminuir a tensão na mola para ajustar o zero e calibrar a válvula. No conjunto, o roteiro foi bastante esclarecedor sobre as medidas que devem ser tomadas para a calibração de uma válvula de controle. A similaridade do método utilizado na válvula descrita no roteiro, com a da prática realizada em classe, esclarece quais as medidas que devem ser tomadas na prática, e consequentemente facilita o aprendizado da técnica de calibração de válvulas de controle.
  • 11. 5 ERROS NO PROCESSO DE CALIBRAGEM O processo para a identificação do erro de calibragem segue as primeiras etapas do roteiro, onde incialmente identifica-se a conexão das partes da válvula. Verifica-se se essas conexões não estão erodidas, ou se há necessidade de substituí- las. A calibragem da válvula disponibilizada no laboratório foi realizada com a verificação das conexões da válvula; e a montagem do sistema de medição da pressão de atuação na válvula, por meio da bancada. Devido à erros da indicação da bancada, fez-se a substituição dessa com a utilização da Mala Wallace, que possuía um manômetro padrão. Após ter solucionado tais erros, conecta-se o manômetro padrão às entradas da válvula, possibilitando a aferição dos valores mínimo e máximo de abertura da válvula. Consequentemente, analisa-se se os valores estão dentro da faixa de 3 a 15 PSI. No processo realizado em laboratório verificou-se que a válvula de ação reversa (ar para fechar) apresentou:  Erro de zero positivo. Pois, quando põe-se um valor inferior à entrada mínimo, 3 PSI, há deslocamento da haste da válvula – no sentido descendente. Apresentando, assim, erro negativo: 6 PSI.  Erro de multiplicação para menos. Pois, quando põe-se um valor inferior à entrada máxima, 15 PSI, a haste da válvula continua o movimento descendente. Apresentando, assim, o erro de range 17 PSI Outro erro comum em qualquer processo de medição, está relacionado com a precisão dos instrumentos utilizados no procedimento. No caso em questão, fez-se uso do manômetro analógico, o qual apresentava erro de zero para mais, o que contribui para possíveis erros de medição, por conta de sua precisão. Além disso, esse tipo de instrumento pode ocasionar erros de leitura, pois demanda do operador discernimento na leitura da escala. Afinal é necessário conhecer, claramente, as casas decimais de medição e o algarismo duvidoso, a fim de evitar erros de operação. Por fim, o último erro recorrente nesse tipo de prática, provém da linha de transmissão, responsável por fornecer o ar comprimido ao atuador da válvula. Fundamental para a calibragem, esse suprimento pode não fornecer um valor exato. Para suprir este problema utiliza-se o posicionador de válvulas de controle.
  • 12. 6 CONSIDERAÇÕES FINAIS Este trabalho teve como objetivo explanar sobre o processo de calibração da válvula de controle do tipo Globo Convencional, da empresa Hiter, presente no laboratório de Controle do Instituto Federal de Educação, Ciência e Tecnologia da Bahia. A válvula em questão não apresentava problemas físicos que afetassem seu funcionamento, porém, possuía erros de zero e multiplicação. O manômetro utilizado para realizar esta tarefa também possuía erro de zero, o que impossibilitou encontrar o valor exato da pressão aplicada no atuador, mesmo assim, um chegou-se ao objetivo. Por fim, pode-se concluir, com base nas observações realizadas no âmbito deste trabalho, que a partir do processo de calibragem descrito pode-se obter um bom resultado REFERÊNCIAS HITER. Válvula de Controle Série 1000. [S,l.], Hiter, 2009. HITER. Válvula de Controle Série 85-3 Vias. [S,l.], Hiter, 2007. NETO, J. L. A. L. Instrumentação Básica para Controle de Processos: Elementos Finais de Controle. [S,l.], 2014. PENTAIR. Hiter: Série 85. [S,l.], 2013. REYNALDO, C. Válvulas de Controle – definições. Salvador: IFBA, 2012. RIBEIRO, M. A. Válvulas de controle e segurança. 5. ed. Salvador: Primavera, 1999. SENAI. Instrumentação: elementos finais de controle. Espírito Santo: Senai, 1999. VÁLVULAS e posicionadores. Disponível em: <http://goo.gl/u7c9Ol>. Acesso em: 13 jun. 2014.
