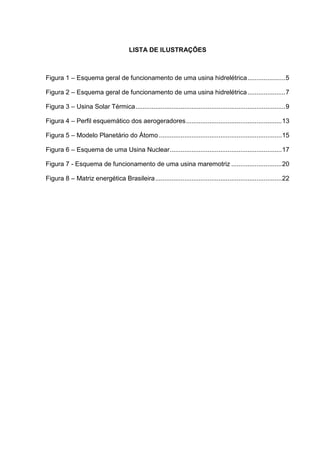

Figura 1 – Esquema geral de funcionamento de uma usina hidrelétrica.....................5
Figura 2 – Esquema geral de funcionamento de uma usina hidrelétrica.....................7
Figura 3 – Usina Solar Térmica...................................................................................9
Figura 4 – Perfil esquemático dos aerogeradores.....................................................13
Figura 5 – Modelo Planetário do Átomo ....................................................................15
Figura 6 – Esquema de uma Usina Nuclear..............................................................17
Figura 7 - Esquema de funcionamento de uma usina maremotriz ............................20
Figura 8 – Matriz energética Brasileira......................................................................22

SUMÁRIO
1 INTRODUÇÃO .........................................................................................................4
2 USINA HIDRELÉTRICA...........................................................................................5
2.1 PRINCIPIO DE FUNCIONAMENTO .....................................................................5
2.2 VANTAGENS E DESVANTAGENS ......................................................................6
3 USINA TERMELÉTRICA .........................................................................................7
4 USINA SOLAR.........................................................................................................9
4.1 USINA SOLAR TÉRMICA .....................................................................................9
4.2 USINA SOLAR FOTOVOLTAICA........................................................................11
5 USINA EÓLICA......................................................................................................12
5.1 PRINCIPIO DE FUNCIONAMENTO ...................................................................12
5.2 VANTAGENS E DESVANTAGENS ....................................................................14
6 USINA NUCLEAR..................................................................................................15
6.1 PRINCIPIO DE FUNCIONAMENTO ...................................................................15
6.2 VANTAGENS E DESVANTAGENS ....................................................................18
7 USINA MAREMOTRIZ...........................................................................................20
8 MATRIZ ENERGÉTICA BRASILEIRA: POR QUE DIVERSIFICÁ-LA? ................22
9 MATRIZ ENERGÉTICA: COMPARAÇÃO ENTRE FONTES DE ENERGIA.........24
10 CONSIDERAÇÕES FINAIS.................................................................................26
REFERÊNCIAS.........................................................................................................27

4

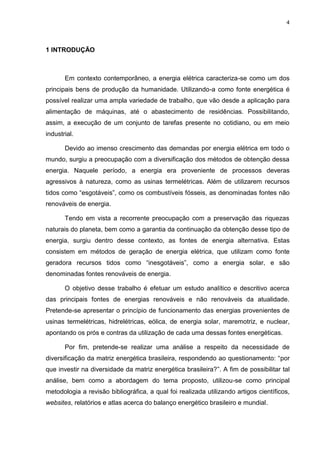

1 INTRODUÇÃO
Em contexto contemporâneo, a energia elétrica caracteriza-se como um dos
principais bens de produção da humanidade. Utilizando-a como fonte energética é
possível realizar uma ampla variedade de trabalho, que vão desde a aplicação para
alimentação de máquinas, até o abastecimento de residências. Possibilitando,
assim, a execução de um conjunto de tarefas presente no cotidiano, ou em meio
industrial.
Devido ao imenso crescimento das demandas por energia elétrica em todo o
mundo, surgiu a preocupação com a diversificação dos métodos de obtenção dessa
energia. Naquele período, a energia era proveniente de processos deveras
agressivos à natureza, como as usinas termelétricas. Além de utilizarem recursos
tidos como “esgotáveis”, como os combustíveis fósseis, as denominadas fontes não
renováveis de energia.
Tendo em vista a recorrente preocupação com a preservação das riquezas
naturais do planeta, bem como a garantia da continuação da obtenção desse tipo de
energia, surgiu dentro desse contexto, as fontes de energia alternativa. Estas
consistem em métodos de geração de energia elétrica, que utilizam como fonte
geradora recursos tidos como “inesgotáveis”, como a energia solar, e são
denominadas fontes renováveis de energia.
O objetivo desse trabalho é efetuar um estudo analítico e descritivo acerca
das principais fontes de energias renováveis e não renováveis da atualidade.
Pretende-se apresentar o princípio de funcionamento das energias provenientes de
usinas termelétricas, hidrelétricas, eólica, de energia solar, maremotriz, e nuclear,
apontando os prós e contras da utilização de cada uma dessas fontes energéticas.
Por fim, pretende-se realizar uma análise a respeito da necessidade de
diversificação da matriz energética brasileira, respondendo ao questionamento: “por
que investir na diversidade da matriz energética brasileira?”. A fim de possibilitar tal
análise, bem como a abordagem do tema proposto, utilizou-se como principal
metodologia a revisão bibliográfica, a qual foi realizada utilizando artigos científicos,
websites, relatórios e atlas acerca do balanço energético brasileiro e mundial.

5
2 USINA HIDRELÉTRICA
O advento da eletricidade tornou-se sinônimo de crescimento econômico, pois
a quantidade de energia que um determinado país pode produzir significará que o
mesmo poderá atender a grande demanda dos equipamentos, aumentando a
produção. Dentre as diversas formas de produzir a energia elétrica, encontra-se o
aproveitamento do fluxo da água e dos desníveis para formar a energia mecânica e,
por conseguinte, a energia elétrica.
2.1 PRINCIPIO DE FUNCIONAMENTO
A produção de energia elétrica por recursos hídricos é dada pelas
transformações de energia da mesma, estas podem ser de forma natural ou artificial.
Porém a forma mais usual é a aplicação artificial com a implantação de grandes
barragens.
O método aplicado para a produção de energia através da água baseia-se no
mesmo aplicado na antiguidade na moagem de grãos, porém com a evolução
tecnológica, esta prática direcionou-se para a geração de eletricidade. As usinas as
hidroelétricas, ou hidrelétrica, são constituídas por barragem, reservatório, duto e
casa de força, como ilustra a Figura 1. Para que uma usina seja considerada de boa
eficiência deve-se levar em consideração suas principais variáveis como: altura de
queda d’água, vazão, potência instaladas entre outros.

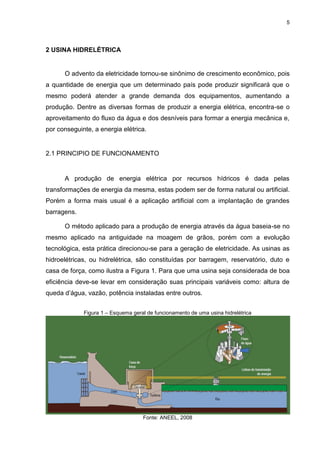

Figura 1 – Esquema geral de funcionamento de uma usina hidrelétrica
Fonte: ANEEL, 2008

6

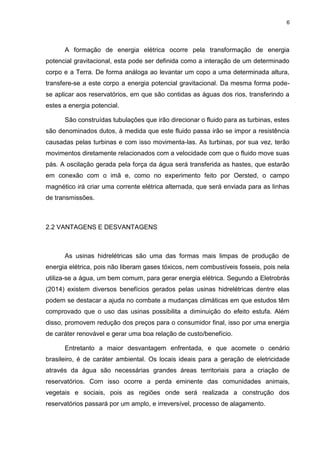

A formação de energia elétrica ocorre pela transformação de energia
potencial gravitacional, esta pode ser definida como a interação de um determinado
corpo e a Terra. De forma análoga ao levantar um copo a uma determinada altura,
transfere-se a este corpo a energia potencial gravitacional. Da mesma forma pode-
se aplicar aos reservatórios, em que são contidas as águas dos rios, transferindo a
estes a energia potencial.
São construídas tubulações que irão direcionar o fluido para as turbinas, estes
são denominados dutos, à medida que este fluido passa irão se impor a resistência
causadas pelas turbinas e com isso movimenta-las. As turbinas, por sua vez, terão
movimentos diretamente relacionados com a velocidade com que o fluido move suas
pás. A oscilação gerada pela força da água será transferida as hastes, que estarão
em conexão com o imã e, como no experimento feito por Oersted, o campo
magnético irá criar uma corrente elétrica alternada, que será enviada para as linhas
de transmissões.
2.2 VANTAGENS E DESVANTAGENS
As usinas hidrelétricas são uma das formas mais limpas de produção de
energia elétrica, pois não liberam gases tóxicos, nem combustíveis fosseis, pois nela
utiliza-se a água, um bem comum, para gerar energia elétrica. Segundo a Eletrobrás
(2014) existem diversos benefícios gerados pelas usinas hidrelétricas dentre elas
podem se destacar a ajuda no combate a mudanças climáticas em que estudos têm
comprovado que o uso das usinas possibilita a diminuição do efeito estufa. Além
disso, promovem redução dos preços para o consumidor final, isso por uma energia
de caráter renovável e gerar uma boa relação de custo/benefício.
Entretanto a maior desvantagem enfrentada, e que acomete o cenário
brasileiro, é de caráter ambiental. Os locais ideais para a geração de eletricidade
através da água são necessárias grandes áreas territoriais para a criação de
reservatórios. Com isso ocorre a perda eminente das comunidades animais,
vegetais e sociais, pois as regiões onde será realizada a construção dos
reservatórios passará por um amplo, e irreversível, processo de alagamento.

7
3 USINA TERMELÉTRICA
Temperatura é por definição uma grandeza física que mede a intensidade da
energia cinética média contida no interior de uma amostra de determinada
substância. A temperatura na antiguidade era observada, porém não costumava ser
medida como nos tempos atuais, e um bom exemplo de como a temperatura era
somente observada sem utilidade prática é a fervura da água, que antes era
considerada algo misterioso e o vapor gerado algo sem utilidade alguma.
Foi-se dada alguma utilidade ao vapor quando Heron de Alexandria inventou
um brinquedo a vapor chamado Eolípila, porém o uso prático do vapor d’água
somente veio quando foram inventadas a máquina a vapor e a turbina a vapor,
sendo a segunda importantíssima para a geração de energia, pois é com a
transformação da energia contida no vapor que as usinas termelétricas trabalham.
Por mais sofisticadas que sejam as instalações das usinas termelétricas suas
partes principais sempre serão uma caldeira, uma turbina, um gerador e um

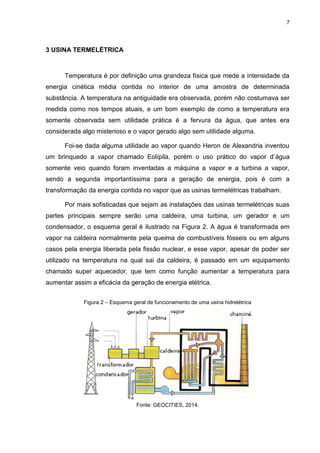

condensador, o esquema geral é ilustrado na Figura 2. A água é transformada em
vapor na caldeira normalmente pela queima de combustíveis fósseis ou em alguns
casos pela energia liberada pela fissão nuclear, e esse vapor, apesar de poder ser
utilizado na temperatura na qual sai da caldeira, é passado em um equipamento
chamado super aquecedor, que tem como função aumentar a temperatura para
aumentar assim a eficácia da geração de energia elétrica.
Figura 2 – Esquema geral de funcionamento de uma usina hidrelétrica
Fonte: GEOCITIES, 2014.

8
Em seguida o vapor é direcionado através das linhas para a turbina a vapor,
que com sua rotação aciona o gerador que com a movimentação de imãs
ocasionará a geração de corrente elétrica alternada. O vapor ao sair da turbina já
estará quase retornando ao estado líquido, então este é direcionado a um
condensador que promove essa transformação e essa água depois de tratada pode
ser reutilizada.
As usinas termoelétricas eram de grande utilidade logo no princípio do uso da
energia elétrica, pois como elas são capazes de produzir energia elétrica sem muitos
gastos o que era bastante interessante na época, porém essas usinas causavam um
impacto ambiental muito grande, pois com a queima de combustíveis fosseis
aumenta a emissão de gases que aumentarão o efeito estufa e a chuva ácida.
No Brasil as usinas termoelétricas eram utilizadas em larga escala, todavia
houve a substituição delas por usinas hidrelétricas, contudo essa substituição não
representa grandes avanços rumo a uma energia mais sustentável, pois toda usina
hidrelétrica deve ter em suas imediações uma usina termelétrica para casos em que
o nível da barragem esteja de tal forma baixo que seja impossível a geração de
energia pela maneira usual, então essa substituição no Brasil ao invés de diminuir os
impactos ambientais causados por uma termoelétrica, somente os somaram com os
impactos de uma hidroelétrica, pois mesmo que sejam em ocasiões especiais as
termelétricas anexadas às hidrelétricas serão utilizadas em algum tempo durante a
atividade das usinas hidrelétricas, ou durante todo o tempo, como é o caso da usina
hidrelétrica da Balbina, no Amazonas, que para aumentar a produção energética e
diminuir os impactos causados pela não remoção das árvores antes de alagar a área
utiliza o metano dissolvido na água que supre a Balbina para alimentar a
termoelétrica das imediações, que permanece sempre ligada, para suprir as
demandas energéticas do estado.

9
4 USINA SOLAR
As usinas de energia solar são aquelas destinadas à produção de energia
elétrica utilizando a energia proveniente da radiação solar. Este tipo de usina possui
limitação quanto ao período de funcionamento e local de instalação, pois necessitam
estar em áreas com alta incidência de luz solar, e funcionam apenas durante o
período diurno, com queda brusca na produção nos períodos de nascente e poente
do sol. Atualmente, existem dois tipos de usinas solar: térmica, que utiliza do calor
para gerar energia elétrica; e fotovoltaica, que utiliza da luminosidade para gerar
energia elétrica.
4.1 USINA SOLAR TÉRMICA
A usina solar térmica, ilustrada na Figura 3, utiliza do calor proveniente da
radiação do Sol para a geração de energia elétrica. Esse método consiste no
direcionamento da energia calorífica da luz a um único ponto, no qual ocorrerá à
fusão dos sais utilizados para realizar a evaporação da água, com consequente
movimentação da turbina e geração de energia elétrica.

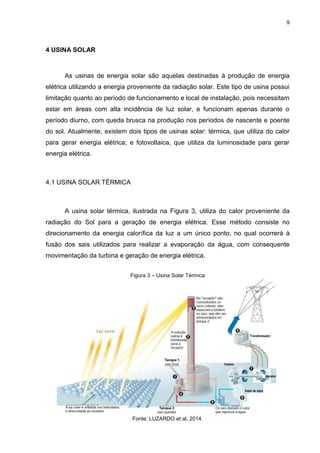

Figura 3 – Usina Solar Térmica
Fonte: LUZARDO et al, 2014.

10
Como ilustrado na Figura 3, esse tipo de usina é instalado em áreas em que
há grande incidência de raios solares. Nessas áreas são construídas grandes
estruturas compostas por diversos espelhos móveis, heliostatos. Esses espelhos
variam a angulação do seu eixo a fim de aumentar o índice de reflexão da luz no
topo da torre, especificamente no receptor, e são construídos de modo a ocupar
uma extensa área territorial.
Com a forte incidência da radiação solar no receptor, há um aumento da
temperatura do mesmo, tendo em vista que esse está recebendo um
“bombardeamento de luz”. Proveniente da associação entre os diversos feixes
ocorre à formação de um raio luminoso uniforme com elevada temperatura. Toda
essa energia na forma de calor é armazenada na torre receptora, que é responsável
pelo aquecimento dos sais utilizados na evaporação de água.
O papel dos sais é armazenar o calor da fonte luminosa. A temperatura no
receptor é elevada ao ponto de fundir os sais na forma de retículos cristalinos, que
foram bombeados até o topo da torre em solução aquosa, ou similar. Após o
processo de fusão os sais são armazenados em tanques com isolamento térmico,
que irá retardar o resfriamento da solução salina. Em geral, os sais utilizados nesse
processo possuem baixo índice de condução térmica, portanto, retendo o calor por
longos períodos.
Após a etapa do armazenamento, à medida que surgem demandas de
geração elétrica, a solução aquecida é movida por meio de tubulações aos reatores
de aquecimento ou trocadores de calor do tipo aquecedor. Nesses equipamentos os
sais serão o fluido aquecedor, e a água o fluido aquecido. O objetivo desse processo
é efetuar o aquecimento da água até a sua mudança de estado, torna-a vapor.
Todavia, o vapor almejado possui algumas características especiais, como baixa
humidade e alta velocidade, denominado vapor saturado ou supersaturado.
Este vapor é encaminhado às turbinas, fazendo com que as mesmas entrem
em movimento. A turbina conecta-se ao gerador por meio da haste constituída de
material magnético, que está inserido dentro do gerador. Por fim, havendo esse
movimento, ocorre a geração de energia elétrica, que será encaminhada para um
transformador aumentador, responsável pelo aumento da tensão, e sua distribuição.

11

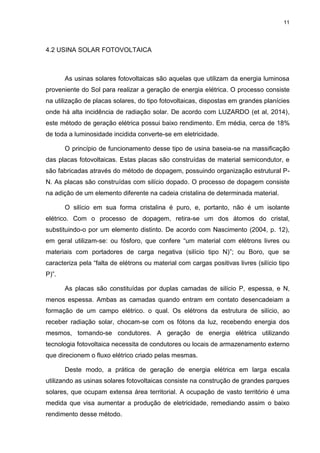

4.2 USINA SOLAR FOTOVOLTAICA
As usinas solares fotovoltaicas são aquelas que utilizam da energia luminosa
proveniente do Sol para realizar a geração de energia elétrica. O processo consiste
na utilização de placas solares, do tipo fotovoltaicas, dispostas em grandes planícies
onde há alta incidência de radiação solar. De acordo com LUZARDO (et al, 2014),
este método de geração elétrica possui baixo rendimento. Em média, cerca de 18%
de toda a luminosidade incidida converte-se em eletricidade.
O princípio de funcionamento desse tipo de usina baseia-se na massificação
das placas fotovoltaicas. Estas placas são construídas de material semicondutor, e
são fabricadas através do método de dopagem, possuindo organização estrutural P-
N. As placas são construídas com silício dopado. O processo de dopagem consiste
na adição de um elemento diferente na cadeia cristalina de determinada material.
O silício em sua forma cristalina é puro, e, portanto, não é um isolante
elétrico. Com o processo de dopagem, retira-se um dos átomos do cristal,
substituindo-o por um elemento distinto. De acordo com Nascimento (2004, p. 12),
em geral utilizam-se: ou fósforo, que confere “um material com elétrons livres ou
materiais com portadores de carga negativa (silício tipo N)”; ou Boro, que se
caracteriza pela “falta de elétrons ou material com cargas positivas livres (silício tipo
P)”.
As placas são constituídas por duplas camadas de silício P, espessa, e N,
menos espessa. Ambas as camadas quando entram em contato desencadeiam a
formação de um campo elétrico. o qual. Os elétrons da estrutura de silício, ao
receber radiação solar, chocam-se com os fótons da luz, recebendo energia dos
mesmos, tornando-se condutores. A geração de energia elétrica utilizando
tecnologia fotovoltaica necessita de condutores ou locais de armazenamento externo
que direcionem o fluxo elétrico criado pelas mesmas.
Deste modo, a prática de geração de energia elétrica em larga escala
utilizando as usinas solares fotovoltaicas consiste na construção de grandes parques
solares, que ocupam extensa área territorial. A ocupação de vasto território é uma
medida que visa aumentar a produção de eletricidade, remediando assim o baixo
rendimento desse método.

12

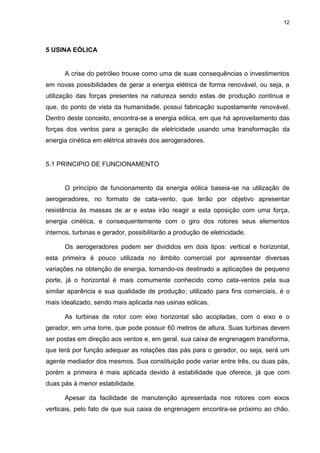

5 USINA EÓLICA
A crise do petróleo trouxe como uma de suas consequências o investimentos
em novas possibilidades de gerar a energia elétrica de forma renovável, ou seja, a
utilização das forças presentes na natureza sendo estas de produção continua e
que, do ponto de vista da humanidade, possui fabricação supostamente renovável.
Dentro deste conceito, encontra-se a energia eólica, em que há aproveitamento das
forças dos ventos para a geração de eletricidade usando uma transformação da
energia cinética em elétrica através dos aerogeradores.
O princípio de funcionamento da energia eólica baseia-se na utilização de
aerogeradores, no formato de cata-vento, que terão por objetivo apresentar
resistência às massas de ar e estas irão reagir a esta oposição com uma força,
energia cinética, e consequentemente com o giro dos rotores seus elementos
internos, turbinas e gerador, possibilitarão a produção de eletricidade.
Os aerogeradores podem ser divididos em dois tipos: vertical e horizontal,
esta primeira é pouco utilizada no âmbito comercial por apresentar diversas
variações na obtenção de energia, tornando-os destinado a aplicações de pequeno
porte, já o horizontal é mais comumente conhecido como cata-ventos pela sua
similar aparência e sua qualidade de produção; utilizado para fins comerciais, é o
mais idealizado, sendo mais aplicada nas usinas eólicas.
As turbinas de rotor com eixo horizontal são acopladas, com o eixo e o
gerador, em uma torre, que pode possuir 60 metros de altura. Suas turbinas devem
ser postas em direção aos ventos e, em geral, sua caixa de engrenagem transforma,
que terá por função adequar as rotações das pás para o gerador, ou seja, será um
agente mediador dos mesmos. Sua constituição pode variar entre três, ou duas pás,
porém a primeira é mais aplicada devido à estabilidade que oferece, já que com
duas pás à menor estabilidade.
Apesar da facilidade de manutenção apresentada nos rotores com eixos
verticais, pelo fato de que sua caixa de engrenagem encontra-se próximo ao chão.

13
Sua eficiência não apresenta dados satisfatórios para o uso comercial em massa,
uma vez que apresentam baixa velocidade de rotações, exigindo torques elevados
comprometendo a qualidade da eletricidade gerada, logo são aplicada a pequenos
portes. Em geral as turbinas mais aplicadas ao meio industrial e comercial, pode ser,
simplificadamente, se dividido em três partes como demonstra a Figura 4.

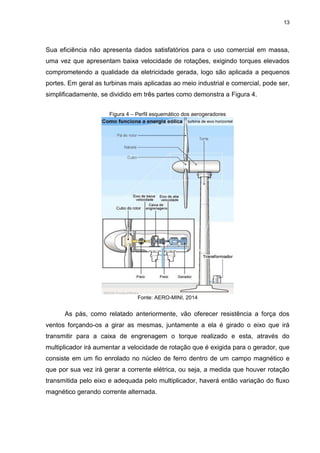

Figura 4 – Perfil esquemático dos aerogeradores
Fonte: AERO-MINI, 2014
As pás, como relatado anteriormente, vão oferecer resistência a força dos
ventos forçando-os a girar as mesmas, juntamente a ela é girado o eixo que irá
transmitir para a caixa de engrenagem o torque realizado e esta, através do
multiplicador irá aumentar a velocidade de rotação que é exigida para o gerador, que
consiste em um fio enrolado no núcleo de ferro dentro de um campo magnético e
que por sua vez irá gerar a corrente elétrica, ou seja, a medida que houver rotação
transmitida pelo eixo e adequada pelo multiplicador, haverá então variação do fluxo
magnético gerando corrente alternada.

14

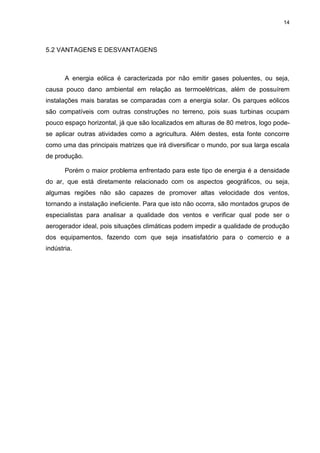

A energia eólica é caracterizada por não emitir gases poluentes, ou seja,
causa pouco dano ambiental em relação as termoelétricas, além de possuírem
instalações mais baratas se comparadas com a energia solar. Os parques eólicos
são compatíveis com outras construções no terreno, pois suas turbinas ocupam
pouco espaço horizontal, já que são localizados em alturas de 80 metros, logo pode-
se aplicar outras atividades como a agricultura. Além destes, esta fonte concorre
como uma das principais matrizes que irá diversificar o mundo, por sua larga escala
de produção.
Porém o maior problema enfrentado para este tipo de energia é a densidade
do ar, que está diretamente relacionado com os aspectos geográficos, ou seja,
algumas regiões não são capazes de promover altas velocidade dos ventos,
tornando a instalação ineficiente. Para que isto não ocorra, são montados grupos de
especialistas para analisar a qualidade dos ventos e verificar qual pode ser o
aerogerador ideal, pois situações climáticas podem impedir a qualidade de produção
dos equipamentos, fazendo com que seja insatisfatório para o comercio e a
indústria.

15
6 USINA NUCLEAR
A energia nuclear é uma fonte de geração de energia elétrica com muitas
vantagens na atualidade, especialmente no que se refere às questões relacionadas
ao aquecimento global, apesar de possuir, também, desvantagens relevantes.
Malefícios que vem fazendo com que essa forma de energia tenha várias unidades
desativadas ao longo do mundo, já que é uma fonte que manipula materiais
radioativos. No Brasil, a energia nuclear é uma fonte de geração com pouca
expressão na matriz energética do país, existindo apenas duas usinas em operação
e uma em construção.
A energia nuclear está intimamente relacionada com a estrutura da matéria:
os átomos, formados pelas partículas elementares: elétrons, prótons e nêutrons,
como ilustrado na Figura 5. Os elétrons possuem carga negativa, os prótons, carga
positiva e os nêutrons não possuem carga.

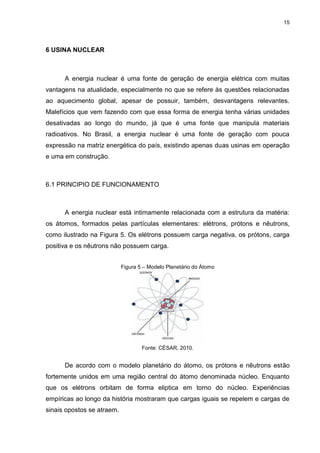

Figura 5 – Modelo Planetário do Átomo
Fonte: CÉSAR, 2010.
De acordo com o modelo planetário do átomo, os prótons e nêutrons estão
fortemente unidos em uma região central do átomo denominada núcleo. Enquanto
que os elétrons orbitam de forma eliptica em torno do núcleo. Experiências
empíricas ao longo da história mostraram que cargas iguais se repelem e cargas de
sinais opostos se atraem.

16

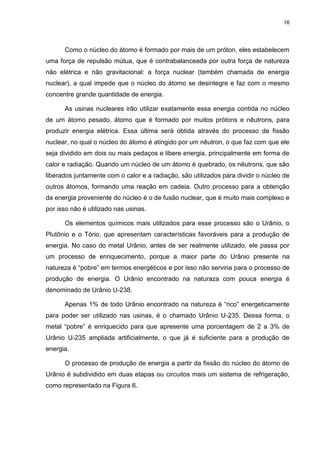

Como o núcleo do átomo é formado por mais de um próton, eles estabelecem
uma força de repulsão mútua, que é contrabalanceada por outra força de natureza
não elétrica e não gravitacional: a força nuclear (também chamada de energia
nuclear), a qual impede que o núcleo do átomo se desintegre e faz com o mesmo
concentre grande quantidade de energia.
As usinas nucleares irão utilizar exatamente essa energia contida no núcleo
de um átomo pesado, átomo que é formado por muitos prótons e nêutrons, para
produzir energia elétrica. Essa última será obtida através do processo de fissão
nuclear, no qual o núcleo do átomo é atingido por um nêutron, o que faz com que ele
seja dividido em dois ou mais pedaços e libere energia, principalmente em forma de
calor e radiação. Quando um núcleo de um átomo é quebrado, os nêutrons, que são
liberados juntamente com o calor e a radiação, são utilizados para dividir o núcleo de
outros átomos, formando uma reação em cadeia. Outro processo para a obtenção
da energia proveniente do núcleo é o de fusão nuclear, que é muito mais complexo e
por isso não é utilizado nas usinas.
Os elementos químicos mais utilizados para esse processo são o Urânio, o
Plutônio e o Tório, que apresentam características favoráveis para a produção de
energia. No caso do metal Urânio, antes de ser realmente utilizado, ele passa por
um processo de enriquecimento, porque a maior parte do Urânio presente na
natureza é “pobre” em termos energéticos e por isso não serviria para o processo de
produção de energia. O Urânio encontrado na naturaza com pouca energia é
denominado de Urânio U-238.
Apenas 1% de todo Urânio encontrado na natureza é “rico” energeticamente
para poder ser utilizado nas usinas, é o chamado Urânio U-235. Dessa forma, o
metal “pobre” é enriquecido para que apresente uma porcentagem de 2 a 3% de
Urânio U-235 ampliada artificialmente, o que já é suficiente para a produção de
energia.
O processo de produção de energia a partir da fissão do núcleo do átomo de
Urânio é subdividido em duas etapas ou circuitos mais um sistema de refrigeração,
como representado na Figura 6.

17

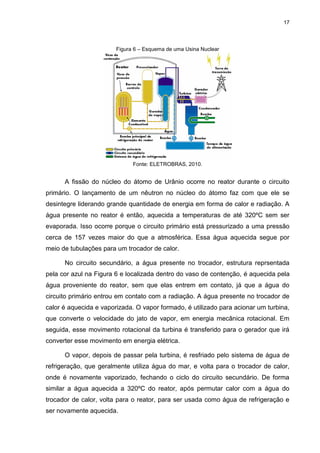

Figura 6 – Esquema de uma Usina Nuclear
Fonte: ELETROBRAS, 2010.
A fissão do núcleo do átomo de Urânio ocorre no reator durante o circuito
primário. O lançamento de um nêutron no núcleo do átomo faz com que ele se
desintegre liderando grande quantidade de energia em forma de calor e radiação. A
água presente no reator é então, aquecida a temperaturas de até 320ºC sem ser
evaporada. Isso ocorre porque o circuito primário está pressurizado a uma pressão
cerca de 157 vezes maior do que a atmosférica. Essa água aquecida segue por
meio de tubulações para um trocador de calor.
No circuito secundário, a água presente no trocador, estrutura reprsentada
pela cor azul na Figura 6 e localizada dentro do vaso de contenção, é aquecida pela
água proveniente do reator, sem que elas entrem em contato, já que a água do
circuito primário entrou em contato com a radiação. A água presente no trocador de
calor é aquecida e vaporizada. O vapor formado, é utilizado para acionar um turbina,
que converte o velocidade do jato de vapor, em energia mecânica rotacional. Em
seguida, esse movimento rotacional da turbina é transferido para o gerador que irá
converter esse movimento em energia elétrica.
O vapor, depois de passar pela turbina, é resfriado pelo sistema de água de
refrigeração, que geralmente utiliza água do mar, e volta para o trocador de calor,
onde é novamente vaporizado, fechando o ciclo do circuito secundário. De forma
similar a água aquecida a 320ºC do reator, após permutar calor com a água do
trocador de calor, volta para o reator, para ser usada como água de refrigeração e
ser novamente aquecida.

18

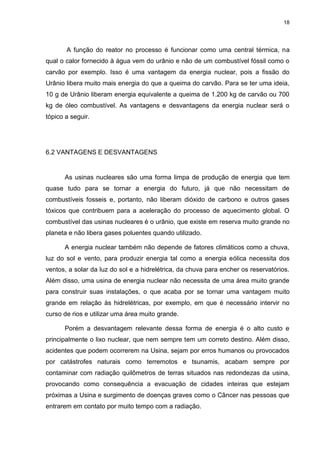

A função do reator no processo é funcionar como uma central térmica, na
qual o calor fornecido à água vem do urânio e não de um combustível fóssil como o
carvão por exemplo. Isso é uma vantagem da energia nuclear, pois a fissão do
Urânio libera muito mais energia do que a queima do carvão. Para se ter uma ideia,
10 g de Urânio liberam energia equivalente a queima de 1.200 kg de carvão ou 700
kg de óleo combustível. As vantagens e desvantagens da energia nuclear será o
tópico a seguir.
As usinas nucleares são uma forma limpa de produção de energia que tem
quase tudo para se tornar a energia do futuro, já que não necessitam de
combustíveis fosseis e, portanto, não liberam dióxido de carbono e outros gases
tóxicos que contribuem para a aceleração do processo de aquecimento global. O
combustível das usinas nucleares é o urânio, que existe em reserva muito grande no
planeta e não libera gases poluentes quando utilizado.
A energia nuclear também não depende de fatores climáticos como a chuva,
luz do sol e vento, para produzir energia tal como a energia eólica necessita dos
ventos, a solar da luz do sol e a hidrelétrica, da chuva para encher os reservatórios.
Além disso, uma usina de energia nuclear não necessita de uma área muito grande
para construir suas instalações, o que acaba por se tornar uma vantagem muito
grande em relação às hidrelétricas, por exemplo, em que é necessário intervir no
curso de rios e utilizar uma área muito grande.
Porém a desvantagem relevante dessa forma de energia é o alto custo e
principalmente o lixo nuclear, que nem sempre tem um correto destino. Além disso,
acidentes que podem ocorrerem na Usina, sejam por erros humanos ou provocados
por catástrofes naturais como terremotos e tsunamis, acabam sempre por
contaminar com radiação quilômetros de terras situados nas redondezas da usina,
provocando como consequência a evacuação de cidades inteiras que estejam
próximas a Usina e surgimento de doenças graves como o Câncer nas pessoas que
entrarem em contato por muito tempo com a radiação.

19

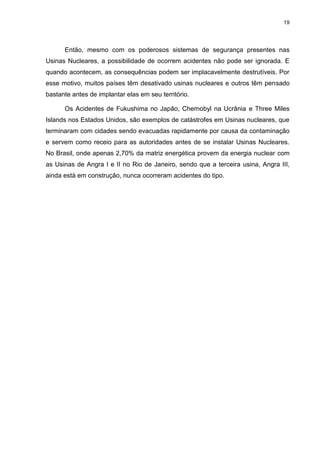

Então, mesmo com os poderosos sistemas de segurança presentes nas
Usinas Nucleares, a possibilidade de ocorrem acidentes não pode ser ignorada. E
quando acontecem, as consequências podem ser implacavelmente destrutíveis. Por
esse motivo, muitos países têm desativado usinas nucleares e outros têm pensado
bastante antes de implantar elas em seu território.
Os Acidentes de Fukushima no Japão, Chernobyl na Ucrânia e Three Miles
Islands nos Estados Unidos, são exemplos de catástrofes em Usinas nucleares, que
terminaram com cidades sendo evacuadas rapidamente por causa da contaminação
e servem como receio para as autoridades antes de se instalar Usinas Nucleares.
No Brasil, onde apenas 2,70% da matriz energética provem da energia nuclear com
as Usinas de Angra I e II no Rio de Janeiro, sendo que a terceira usina, Angra III,
ainda está em construção, nunca ocorreram acidentes do tipo.

20
7 USINA MAREMOTRIZ
O fenômeno das marés, que é observado desde os tempos antigos, foi
explicado pela primeira vez pelo físico Isaac Newton que utilizou a teoria da
gravitação universal que explica “as forças só existem aos pares; se um corpo atrai
outro é também atraído pelo outro”. No caso das marés quem exerce são o sol e a
lua, todavia a lua por ser mais próxima da terra exerce maior influência.
As marés ocorrem quando a Lua atinge determinada posição, atraindo a água
do mar para cima. Quando isso acontece ocorrem duas correntes, uma vertical
ascendente e uma corrente horizontal sendo que os sentidos das correntes se
invertem no momento que a lua sai da posição de atração.
Percebendo a energia contida no fenômeno das marés foi instalada em La
Rançe na França em 1966 a primeira usina maremotriz, que era similar ao modelo
atualmente utilizado, o esquema geral é ilustrado na Figura 7. O modelo utilizado era
similar ao atual no qual é construída uma barragem com passagens para que a água
do mar pudesse passar e no interior dessas passagens é instalada uma turbina que
permita o fluxo unidirecional, no caso da usina de geração simples, ou bidirecional
no caso da usina de geração dupla. Quando a maré sobe ou esvazia ocorre a
fluência da água pela passagem movimentando a turbina, e esse movimento será
transmitido a um gerador, transformando assim a energia dos mares em energia
elétrica.

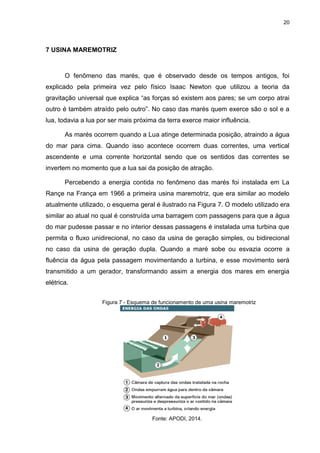

Figura 7 - Esquema de funcionamento de uma usina maremotriz
Fonte: APODI, 2014.

21
Uma usina maremotriz pode ser instalada tanto na costa quanto em alto mar,
contudo as usinas maremotrizes não devem ser fontes de dificuldades de
navegação a qualquer tipo de embarcação e devem ser também fortes o suficiente
para suportarem tempestades sem sofrer danos, porém diversos fatores são levados
em consideração na hora de se construir uma usina maremotriz, dentre eles a
amplitude das marés e esse é um fator limitante para a instalação das usinas, pois a
produção de energia já se limita aos momentos nos quais ocorrem mudanças nas
marés e essa limitação se acentua ainda mais se essa usina for instalada num lugar
onde há pouca amplitude entre as marés alta e baixa, e poucos lugares no mundo
possuem tal amplitude entre as marés que proporcionem uma geração de energia
eficiente, sendo a maioria desses lugares localizados na Europa. No Brasil
atualmente existe uma usina maremotriz em porto do Pecém, Ceará e projetos de
implantar uma usina maremotriz na barragem do Bacanga, no Maranhão, pois lá é
onde ocorrem as maiores variações entre as marés do país. Usinas maremotrizes
também podem ser instaladas em usinas hidrelétricas, sendo uma boa alternativa
para aumentar a geração de energia, pois há o movimento de massas d’água que
podem movimentar uma turbina para aumentar a produção de uma usina
hidrelétrica.

22

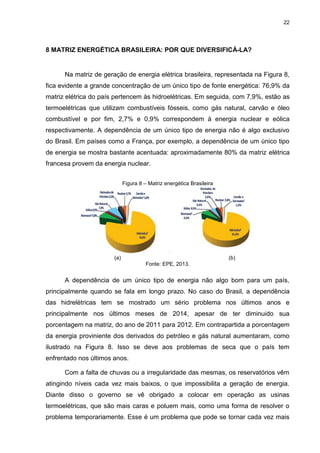

8 MATRIZ ENERGÉTICA BRASILEIRA: POR QUE DIVERSIFICÁ-LA?
Na matriz de geração de energia elétrica brasileira, representada na Figura 8,
fica evidente a grande concentração de um único tipo de fonte energética: 76,9% da
matriz elétrica do país pertencem às hidroelétricas. Em seguida, com 7,9%, estão as
termoelétricas que utilizam combustíveis fósseis, como gás natural, carvão e óleo
combustível e por fim, 2,7% e 0,9% correspondem à energia nuclear e eólica
respectivamente. A dependência de um único tipo de energia não é algo exclusivo
do Brasil. Em países como a França, por exemplo, a dependência de um único tipo
de energia se mostra bastante acentuada: aproximadamente 80% da matriz elétrica
francesa provem da energia nuclear.
Figura 8 – Matriz energética Brasileira
(a) (b)
Fonte: EPE, 2013.
A dependência de um único tipo de energia não algo bom para um país,
principalmente quando se fala em longo prazo. No caso do Brasil, a dependência
das hidrelétricas tem se mostrado um sério problema nos últimos anos e
principalmente nos últimos meses de 2014, apesar de ter diminuido sua
porcentagem na matriz, do ano de 2011 para 2012. Em contrapartida a porcentagem
da energia proviniente dos derivados do petróleo e gás natural aumentaram, como
ilustrado na Figura 8. Isso se deve aos problemas de seca que o país tem
enfrentado nos últimos anos.
Com a falta de chuvas ou a irregularidade das mesmas, os reservatórios vêm
atingindo níveis cada vez mais baixos, o que impossibilita a geração de energia.
Diante disso o governo se vê obrigado a colocar em operação as usinas
termoelétricas, que são mais caras e poluem mais, como uma forma de resolver o
problema temporariamente. Esse é um problema que pode se tornar cada vez mais

23

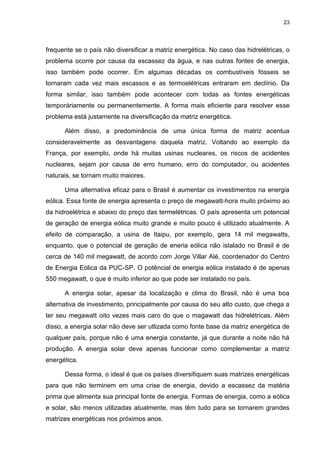

frequente se o país não diversificar a matriz energética. No caso das hidrelétricas, o
problema ocorre por causa da escassez da água, e nas outras fontes de energia,
isso também pode ocorrer. Em algumas décadas os combustíveis fósseis se
tornaram cada vez mais escassos e as termoelétricas entraram em declínio. Da
forma similar, isso também pode acontecer com todas as fontes energéticas
temporáriamente ou permanentemente. A forma mais eficiente para resolver esse
problema está justamente na diversificação da matriz energética.
Além disso, a predominância de uma única forma de matriz acentua
consideravelmente as desvantagens daquela matriz. Voltando ao exemplo da
França, por exemplo, onde há muitas usinas nucleares, os riscos de acidentes
nucleares, sejam por causa de erro humano, erro do computador, ou acidentes
naturais, se tornam muito maiores.
Uma alternativa eficaz para o Brasil é aumentar os investimentos na energia
eólica. Essa fonte de energia apresenta o preço de megawatt-hora muito próximo ao
da hidroelétrica e abaixo do preço das termelétricas. O país apresenta um potencial
de geração de energia eólica muito grande e muito pouco é utilizado atualmente. A
efeito de comparação, a usina de Itaipu, por exemplo, gera 14 mil megawatts,
enquanto, que o potencial de geração de eneria eólica não istalado no Brasil é de
cerca de 140 mil megawatt, de acordo com Jorge Villar Alé, coordenador do Centro
de Energia Eólica da PUC-SP. O potêncial de energia eólica instalado é de apenas
550 megawatt, o que é muito inferior ao que pode ser instalado no país.
A energia solar, apesar da localização e clima do Brasil, não é uma boa
alternativa de investimento, principalmente por causa do seu alto custo, que chega a
ter seu megawatt oito vezes mais caro do que o magawatt das hidrelétricas. Além
disso, a energia solar não deve ser utlizada como fonte base da matriz energética de
qualquer país, porque não é uma energia constante, já que durante a noite não há
produção. A energia solar deve apenas funcionar como complementar a matriz
energética.
Dessa forma, o ideal é que os países diversifiquem suas matrizes energéticas
para que não terminem em uma crise de energia, devido a escassez da matéria
prima que alimenta sua principal fonte de energia. Formas de energia, como a eólica
e solar, são menos utilizadas atualmente, mas têm tudo para se tornarem grandes
matrizes energéticas nos próximos anos.

24
9 MATRIZ ENERGÉTICA: COMPARAÇÃO ENTRE FONTES DE ENERGIA
A diversidade da matriz energética em um país, em contexto contemporâneo,
mostra-se fundamental para o desenvolvimento do mesmo. Todavia, a diversificação
sem a análise cabível acerca das riquesas naturais de cada nação, analisando os
prós e contras de cada fonte energética mostra-se como uma ação perigosa. Tendo
em vista esses fatores efetuar-se-á uma análise comparativa a sobre as principais
característias de alguns métodos de geração de energia elétrica apresentados nesse
trabalho.

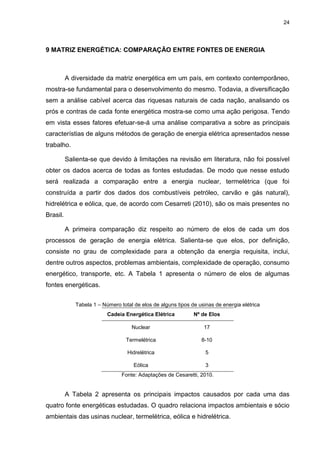

Salienta-se que devido à limitações na revisão em literatura, não foi possível
obter os dados acerca de todas as fontes estudadas. De modo que nesse estudo
será realizada a comparação entre a energia nuclear, termelétrica (que foi
construída a partir dos dados dos combustíveis petróleo, carvão e gás natural),
hidrelétrica e eólica, que, de acordo com Cesarreti (2010), são os mais presentes no
Brasil.
A primeira comparação diz respeito ao número de elos de cada um dos
processos de geração de energia elétrica. Salienta-se que elos, por definição,
consiste no grau de complexidade para a obtenção da energia requisita, inclui,
dentre outros aspectos, problemas ambientais, complexidade de operação, consumo
energético, transporte, etc. A Tabela 1 apresenta o número de elos de algumas
fontes energéticas.
Tabela 1 – Número total de elos de alguns tipos de usinas de energia elétrica
Cadeia Energética Elétrica Nº de Elos
Nuclear 17
Termelétrica 8-10
Hidrelétrica 5
Eólica 3
Fonte: Adaptações de Cesaretti, 2010.
A Tabela 2 apresenta os principais impactos causados por cada uma das
quatro fonte energéticas estudadas. O quadro relaciona impactos ambientais e sócio
ambientais das usinas nuclear, termelétrica, eólica e hidrelétrica.

25

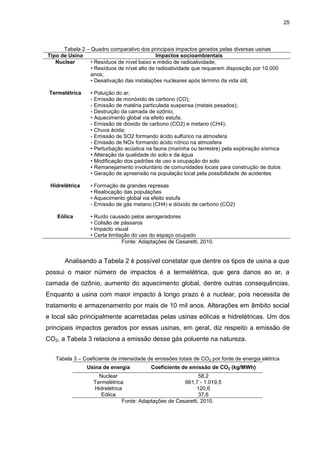

Tabela 2 – Quadro comparativo dos principais impactos gerados pelas diversas usinas
Tipo de Usina Impactos socioambientais
Nuclear • Resíduos de nível baixo e médio de radioatividade;
• Resíduos de nível alto de radioatividade que requerem disposição por 10.000
anos;
• Desativação das instalações nucleares após término da vida útil;
Termelétrica • Poluição do ar;
- Emissão de monóxido de carbono (CO);
- Emissão de matéria particulada suspensa (metais pesados);
- Destruição da camada de ozônio;
• Aquecimento global via efeito estufa;
- Emissão de dióxido de carbono (CO2) e metano (CH4);
• Chuva ácida;
- Emissão de SO2 formando ácido sulfúrico na atmosfera
- Emissão de NOx formando ácido nítrico na atmosfera
• Perturbação acústica na fauna (marinha ou terrestre) pela exploração sísmica
• Alteração da qualidade do solo e da água
• Modificação dos padrões de uso e ocupação do solo
• Remanejamento involuntário de comunidades locais para construção de dutos
• Geração de apreensão na população local pela possibilidade de acidentes
Hidrelétrica • Formação de grandes represas
• Realocação das populações
• Aquecimento global via efeito estufa
- Emissão de gás metano (CH4) e dióxido de carbono (CO2)
Eólica • Ruído causado pelos aerogeradores
• Colisão de pássaros
• Impacto visual
• Certa limitação do uso do espaço ocupado
Analisando a Tabela 2 é possível constatar que dentre os tipos de usina a que
possui o maior número de impactos é a termelétrica, que gera danos ao ar, a
camada de ozônio, aumento do aquecimento global, dentre outras consequências.
Enquanto a usina com maior impacto à longo prazo é a nuclear, pois necessita de
tratamento e armazenamento por mais de 10 mil anos. Alterações em âmbito social
e local são principalmente acarretadas pelas usinas eólicas e hidrelétricas. Um dos
principais impactos gerados por essas usinas, em geral, diz respeito a emissão de
CO2, a Tabela 3 relaciona a emissão desse gás poluente na natureza.
Tabela 3 – Coeficiente de intensidade de emissões totais de CO2 por fonte de energia elétrica
Usina de energia Coeficiente de emissão de CO2 (kg/MWh)
Nuclear 58,2
Termelétrica 661,7 - 1.019,5
Hidrelétrica 120,6
Eólica 37,6

26

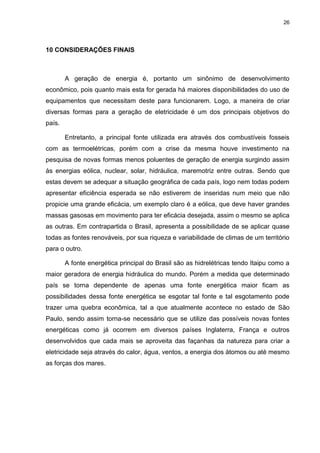

10 CONSIDERAÇÕES FINAIS
A geração de energia é, portanto um sinônimo de desenvolvimento
econômico, pois quanto mais esta for gerada há maiores disponibilidades do uso de
equipamentos que necessitam deste para funcionarem. Logo, a maneira de criar
diversas formas para a geração de eletricidade é um dos principais objetivos do
país.
Entretanto, a principal fonte utilizada era através dos combustíveis fosseis
com as termoelétricas, porém com a crise da mesma houve investimento na
pesquisa de novas formas menos poluentes de geração de energia surgindo assim
às energias eólica, nuclear, solar, hidráulica, maremotriz entre outras. Sendo que
estas devem se adequar a situação geográfica de cada país, logo nem todas podem
apresentar eficiência esperada se não estiverem de inseridas num meio que não
propicie uma grande eficácia, um exemplo claro é a eólica, que deve haver grandes
massas gasosas em movimento para ter eficácia desejada, assim o mesmo se aplica
as outras. Em contrapartida o Brasil, apresenta a possibilidade de se aplicar quase
todas as fontes renováveis, por sua riqueza e variabilidade de climas de um território
para o outro.
A fonte energética principal do Brasil são as hidrelétricas tendo Itaipu como a
maior geradora de energia hidráulica do mundo. Porém a medida que determinado
país se torna dependente de apenas uma fonte energética maior ficam as
possibilidades dessa fonte energética se esgotar tal fonte e tal esgotamento pode
trazer uma quebra econômica, tal a que atualmente acontece no estado de São
Paulo, sendo assim torna-se necessário que se utilize das possíveis novas fontes
energéticas como já ocorrem em diversos países Inglaterra, França e outros
desenvolvidos que cada mais se aproveita das façanhas da natureza para criar a
eletricidade seja através do calor, água, ventos, a energia dos átomos ou até mesmo
as forças dos mares.

27
REFERÊNCIAS
AGENCIA NACIONAL DE ENERGIA ELÉTRICA – ANEEL. Diretoria-geral: Kelman,
Jerson. Atlas da Energia Elétrica do Brasil. 3ª ed. Brasília, 2008.
BENUZZI, J. História da Energia Nuclear. Disponível em:
<http://www.cnen.gov.br/ensino/apostilas/historia.pdf>. Acesso em: 25 mai. 2014.
CESARETTI, M. A. Análise comparativa entre fontes de geração elétrica
segundo critérios socioambientais e econômicos. Santo André, São Paulo:
Universidade Federal do ABC, 2010. Dissertação de mestrado. Disponível em:
<http://goo.gl/MH9B4k>. Acesso em: 01 jun. 2014.
ELETROBRAS. Energia nuclear. Disponível em:
<http://www.eletronuclear.gov.br/Saibamais/Espa%C3%A7odoConhecimento/Pesqui
saescolar/EnergiaNuclear.aspx>. Acesso em: 25 mai. 2014.
ELETROBRAS. Fontes Alternativas de Energia. Disponível em:
<http://www.eletrobras.com>. Acesso em: 26 mai. 2014.
ENERGIA nuclear. Disponível em: <http://www.brasilescola.com/geografia/energia-
nuclear.htm>. Acesso em: 25 mai. 2014.
ENERGIA nuclear. Disponível em:
<http://www.suapesquisa.com/cienciastecnologia/energia_nuclear.htm>. Acesso em:
Acesso em: 25 mai. 2014.
FILHO, Wilson Pereira Barbosa. Impactos Ambientais em Usinas Eólicas. Itajubá:
AGRENDER GD, 2013.
LUZARDO, A. M. D. A.; GAVA, C.; SCHERER, G. S.; SILVA, L. J. H. Usinas
solares. Disponível em: <http://goo.gl/XWyrMV>. Acesso em: 28 mai. 2014.
MORELLI, Francis de S. Panorama da Energia Eólica do Brasil. Universidade de
São Paulo. São Carlos, SP, 2012
MOURA, E. Energia Nuclear. Disponível em:
<http://www.cnen.gov.br/ensino/apostilas/energia.pdf>. Acesso em: 25 mai. 2014.

28
NASCIMENTO, C. A. Princípio de funcionamento da célula fotovoltaica. Lavras,
Minas Gerais: Universidade Federal de Lavras, 2004. Monografia de pós-graduação.
Disponível em: <http://www.solenerg.com.br/files/monografia_cassio.pdf>. Acesso
em: 29 mai. 2014.
O QUE é o Urânio enriquecido? Disponível em:
<http://mundoestranho.abril.com.br/materia/o-que-e-o-uranio-enriquecido>. Acesso
em: 25 mai. 2014.
POMILIO, J.A. Eletrônica de Potência para Geração, Transmissão e Distribuição
de Energia Elétrica. Disponível em: < http://www.dsce.fee.unicamp.br/>. Acesso
em: 01 jun. 2014
RAMALHO, J. et al. Os fundamentos da Física 3: Eletricidade, Introdução a física
moderna, Análise Dimensional. Vol. 3. 9ª Edição. São Paulo: Editora Moderna, 2007.
SACHS, A. Brasil precisa diversificar sua matriz energética, apontam
especialistas. Disponível em:
<http://noticias.uol.com.br/cotidiano/2009/11/14/ult5772u6144.jhtm>. Acesso em: 31
mai. 2014.
SANTANA, Edvaldo A; Org. Atlas da Energia Elétrica do Brasil. Brasília, 2008.
USINA Hidrelétrica. Disponível em: <http://www.bv.sp.gov.br>. Acesso em: 27 mai.
2014.
WELLE, Deutsche. Para evitar crise, Brasil precisa diversificar sua matriz
energética. Disponível em: <http://www.cartacapital.com.br/economia/para-evitar-
crise-brasil-precisa-diversificar-matriz-energetica-3395.html>. Acesso em: 31 mai.
2014.

Relatório tipos de geração de energia

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Relatório tipos de geração de energia

Mais de Victor Said

Último

Relatório tipos de geração de energia
