1. Apostila: Noções de Eletropneumática
Conteúdo
CAPÍTULO 01 . PRODUÇÃO DO AR COMPRIMIDO
1.1 – PROPRIEDADES DO AR COMPRIMIDO
1.2 - PRODUÇÃO DO AR COMPRIMIDO
a - Compressores alternativos – de pistão
b - Compressores de parafusos
CAPÍTULO 02 - PREPARAÇÃO DO AR COMPRIMIDO
2.1 - UMIDADE
2.2 RESFRIADOR POSTERIOR
2.3 - RESFRIADOR INTERMEDIÁRIO
2.4 - RESERVATÓRIO
2.4.1- Localização
2.5 - DESUMIDIFICADORES DO AR (SECADORES)
2.6 - SECAGEM POR REFRIGERAÇÃO
2.6.1 – Funcionamento
2.7 - SECAGEM POR ABSORCÃO
2.8 - SECAGEM POR ADSORÇÃO
2.9 - UNIDADE DE CONSERVAÇÃO
2.9.1 - Filtragem do ar
2.9.2 – Drenos dos Filtros
2.9.3 - Reguladores de pressão

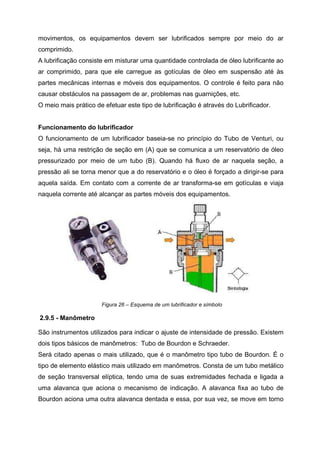

2.9.4 - Lubrificação
2.9.5 - Manômetro
CAPÍTULO 03 – DISTRIBUIÇÃO DO AR COMPRIMIDO
3.1 - INTRODUÇÃO
3.1.1 - Formato

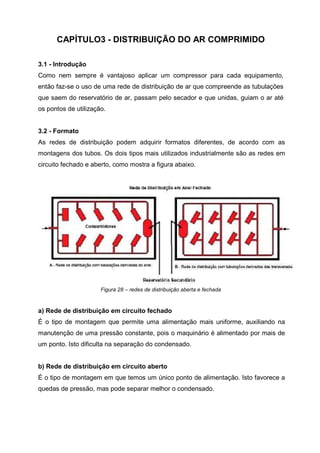

a - Rede de distribuição em circuito fechado
b – Rede de distribuição em circuito aberto
3.2 – TUBULAÇÕES
3.2.1 – Uniões entre os tubos
3.2.2 – Curvatura em tubo

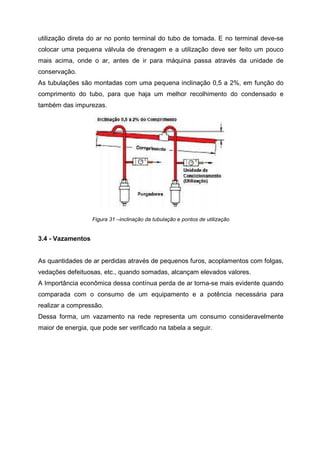

3.3 - INCLINAÇÃO E TOMADAS DE AR
3.4 - VAZAMENTOS
CAPÍTULO 04 – ELEMENTOS PNEUMÁTICOS DE TRABALHO
4.1. INTRODUÇÃO
4.2. CILINDROS
a - Cilindros de simples ação

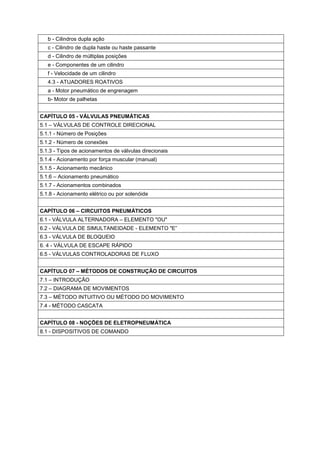

2. b - Cilindros dupla ação
c - Cilindro de dupla haste ou haste passante
d - Cilindro de múltiplas posições
e - Componentes de um cilindro

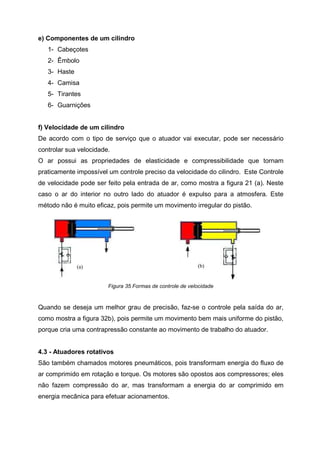

f - Velocidade de um cilindro

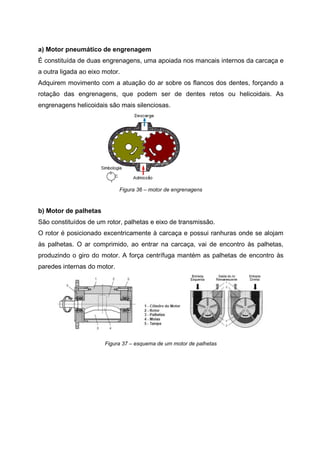

4.3 - ATUADORES ROATIVOS
a - Motor pneumático de engrenagem
b- Motor de palhetas
CAPÍTULO 05 - VÁLVULAS PNEUMÁTICAS
5.1 – VÁLVULAS DE CONTROLE DIRECIONAL
5.1.1 - Número de Posições
5.1.2 - Número de conexões

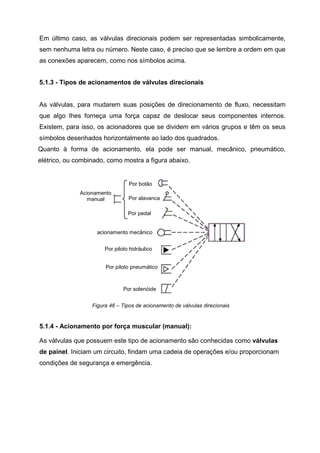

5.1.3 - Tipos de acionamentos de válvulas direcionais
5.1.4 - Acionamento por força muscular (manual)
5.1.5 - Acionamento mecânico
5.1.6 – Acionamento pneumático
5.1.7 - Acionamentos combinados
5.1.8 - Acionamento elétrico ou por solenóide
CAPÍTULO 06 – CIRCUITOS PNEUMÁTICOS
6.1 - VÁLVULA ALTERNADORA – ELEMENTO "OU"
6.2 - VÁLVULA DE SIMULTANEIDADE - ELEMENTO "E”
6.3 - VÁLVULA DE BLOQUEIO
6. 4 - VÁLVULA DE ESCAPE RÁPIDO
6.5 - VÁLVULAS CONTROLADORAS DE FLUXO

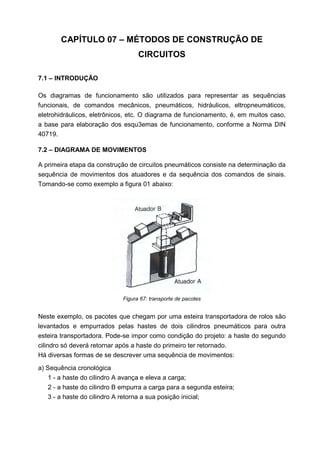

CAPÍTULO 07 – MÉTODOS DE CONSTRUÇÃO DE CIRCUITOS
7.1 – INTRODUÇÃO
7.2 – DIAGRAMA DE MOVIMENTOS
7.3 – MÉTODO INTUITIVO OU MÉTODO DO MOVIMENTO

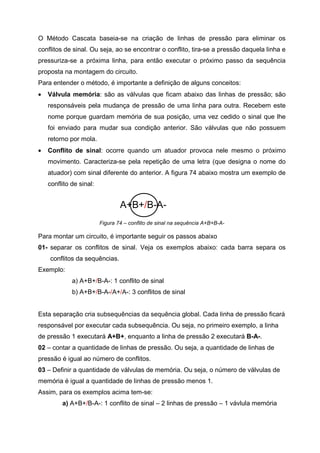

7.4 - MÉTODO CASCATA
CAPÍTULO 08 - NOÇÕES DE ELETROPNEUMÁTICA
8.1 - DISPOSITIVOS DE COMANDO

3. a) Chave sem Retenção ou Impulso
b) Chave com Retenção ou Trava
c) Chave de Contatos Múltiplos com ou sem Retenção
d) Chave Seletora
e) Relé
f) Contator
g) Limitador de Curso (Micro-Switch)
h) Relé de tempo com retardo na ligação
i) Relé de tempo com retardo no desligamento
j) Contador de impulsos elétricos
8.2 - DISPOSITIVOS DE PROTEÇÃO
a) Fusível
b) Disjuntor Termomagnético
c) Relé de Sobrecarga ou Térmico
8.3 – DISPOSITIVOS DE REGULAGEM
a) Potenciômetro
b) Reostato
c)Transformador
8.4 – DISPOSITIVOS DE SINALIZAÇÃO
a) Indicador acústico
b) Indicador Visual
8.5 - SENSORES ELÉTRICOS
a) Sensor de Proximidade
8.6 - SENSORES ÓPTICOS
8.7 - SENSORES DE PRESSÃO OU PRESSOSTATO
8.8 - SENSORES DE TEMPERATURA OU TERMOSTATO
8.9 – SELO
8.10 - ALIMENTAÇÃO DO CIRCUITO
8.11 – EXERCÍCIOS
8.12 – QUADRO DE SOLENÓIDES

4. CAPÍTULO 01 – PRODUÇÃO DO AR COMPRIMIDO

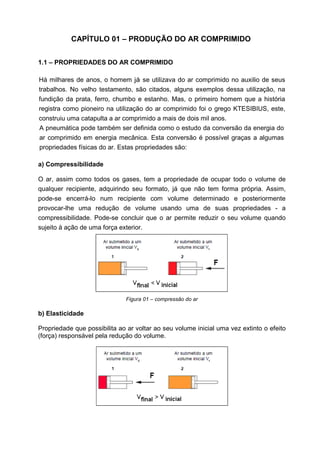

1.1 – PROPRIEDADES DO AR COMPRIMIDO
Há milhares de anos, o homem já se utilizava do ar comprimido no auxilio de seus
trabalhos. No velho testamento, são citados, alguns exemplos dessa utilização, na
fundição da prata, ferro, chumbo e estanho. Mas, o primeiro homem que a história
registra como pioneiro na utilização do ar comprimido foi o grego KTESIBIUS, este,
construiu uma catapulta a ar comprimido a mais de dois mil anos.
A pneumática pode também ser definida como o estudo da conversão da energia do
ar comprimido em energia mecânica. Esta conversão é possível graças a algumas
propriedades físicas do ar. Estas propriedades são:
a) Compressibilidade
O ar, assim como todos os gases, tem a propriedade de ocupar todo o volume de
qualquer recipiente, adquirindo seu formato, já que não tem forma própria. Assim,
pode-se encerrá-lo num recipiente com volume determinado e posteriormente
provocar-lhe uma redução de volume usando uma de suas propriedades - a
compressibilidade. Pode-se concluir que o ar permite reduzir o seu volume quando
sujeito à ação de uma força exterior.
Figura 01 – compressão do ar
b) Elasticidade
Propriedade que possibilita ao ar voltar ao seu volume inicial uma vez extinto o efeito
(força) responsável pela redução do volume.

5. Figura 02 – Expansão do ar
c) Difusibilidade
Propriedade do ar que lhe permite misturar-se homogeneamente com qualquer meio
gasoso que não esteja saturado.
Figura 03 – Difusão do ar
d) Expansibilidade
Propriedade do ar que lhe possibilita ocupar totalmente o volume de qualquer
recipiente, adquirindo o seu formato.
Figura 03 – Expansibilidade do ar
e) Lei Geral dos Gases Perfeitos
As leis de Boyle-Mariotte, Charles e Gay Lussac referem-se a transformações de
estado, nas quais uma das variáveis físicas permanece constante. Geralmente, a
transformação de um estado para outro envolve um relacionamento entre todas,
sendo assim, a relação generalizada é expressa pela fórmula:

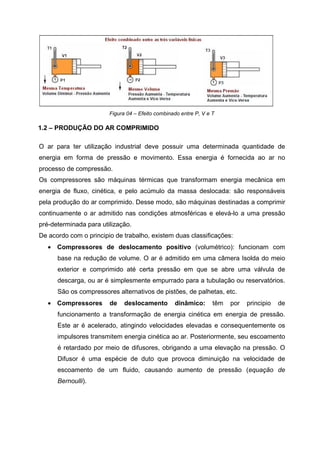

6. Figura 04 – Efeito combinado entre P, V e T
1.2 – PRODUÇÃO DO AR COMPRIMIDO
O ar para ter utilização industrial deve possuir uma determinada quantidade de
energia em forma de pressão e movimento. Essa energia é fornecida ao ar no
processo de compressão.
Os compressores são máquinas térmicas que transformam energia mecânica em
energia de fluxo, cinética, e pelo acúmulo da massa deslocada: são responsáveis
pela produção do ar comprimido. Desse modo, são máquinas destinadas a comprimir
continuamente o ar admitido nas condições atmosféricas e elevá-lo a uma pressão
pré-determinada para utilização.
De acordo com o principio de trabalho, existem duas classificações:
• Compressores de deslocamento positivo (volumétrico): funcionam com
base na redução de volume. O ar é admitido em uma câmera Isolda do meio
exterior e comprimido até certa pressão em que se abre uma válvula de
descarga, ou ar é simplesmente empurrado para a tubulação ou reservatórios.
São os compressores alternativos de pistões, de palhetas, etc.
• Compressores
de
deslocamento
dinâmico:
têm
por
principio
de
funcionamento a transformação de energia cinética em energia de pressão.
Este ar é acelerado, atingindo velocidades elevadas e consequentemente os
impulsores transmitem energia cinética ao ar. Posteriormente, seu escoamento
é retardado por meio de difusores, obrigando a uma elevação na pressão. O
Difusor é uma espécie de duto que provoca diminuição na velocidade de
escoamento de um fluido, causando aumento de pressão (equação de
Bernoulli).

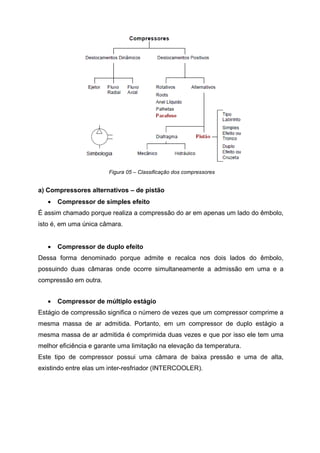

7. Figura 05 – Classificação dos compressores
a) Compressores alternativos – de pistão
•
Compressor de simples efeito
É assim chamado porque realiza a compressão do ar em apenas um lado do êmbolo,
isto é, em uma única câmara.
•
Compressor de duplo efeito
Dessa forma denominado porque admite e recalca nos dois lados do êmbolo,
possuindo duas câmaras onde ocorre simultaneamente a admissão em uma e a
compressão em outra.
•
Compressor de múltiplo estágio
Estágio de compressão significa o número de vezes que um compressor comprime a
mesma massa de ar admitida. Portanto, em um compressor de duplo estágio a
mesma massa de ar admitida é comprimida duas vezes e que por isso ele tem uma
melhor eficiência e garante uma limitação na elevação da temperatura.
Este tipo de compressor possui uma câmara de baixa pressão e uma de alta,
existindo entre elas um inter-resfriador (INTERCOOLER).

8. Figura 06 – esquema de compressores de simples efeito e duplo efeito
Figura 07 – foto de um compressor de duplo estágio
b) Compressores de parafusos
Este compressor é dotado de uma carcaça onde giram dois rotores helicoidais em
sentidos opostos. Um dos rotores possui lóbulos convexos, enquanto o outro possui
uma depressão côncava e são denominados, respectivamente, macho e fêmea. Nas
extremidades existem aberturas para admissão e descarga do ar.
O ar à pressão atmosférica ocupa o espaço entre os rotores e, conforme eles giram,
ele fica confinado e vai sendo comprimido à medida que este volume diminui até
atingir a descarga. Nela existe uma válvula de retenção para evitar a inversão de giro
do compressor quando ele estiver parado.

9. Figura 08 – unidade de compressão de parafusos

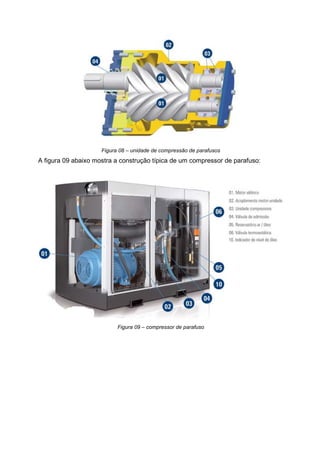

A figura 09 abaixo mostra a construção típica de um compressor de parafuso:
Figura 09 – compressor de parafuso

10. Figura 10 – compressor de parafuso (filtro de admissão do ar)
Os compressores de parafuso ainda são dotados de resfriador de ar, geralmente, arar. Ou seja, são trocadores de calor do tipo radiadores. Há ainda os trocadores de
calor ar-água que são mais eficientes.
A figura abaixo mostram a parte de um compressor de parafuso responsável pela
secagem do ar, através de trocador de calor do tipo radiador.
Figura 10 – secador de ar do tipo radiador do compressor de parafuso

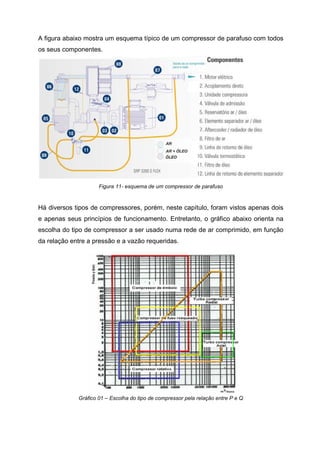

11. A figura abaixo mostra um esquema típico de um compressor de parafuso com todos
os seus componentes.
Figura 11- esquema de um compressor de parafuso
Há diversos tipos de compressores, porém, neste capítulo, foram vistos apenas dois
e apenas seus princípios de funcionamento. Entretanto, o gráfico abaixo orienta na
escolha do tipo de compressor a ser usado numa rede de ar comprimido, em função
da relação entre a pressão e a vazão requeridas.
Gráfico 01 – Escolha do tipo de compressor pela relação entre P e Q

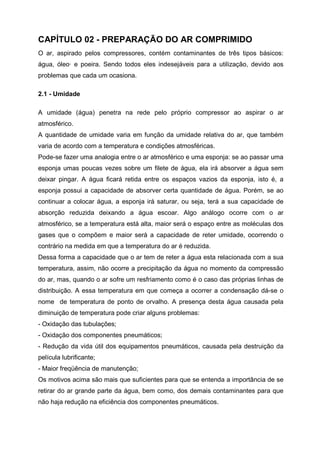

12. CAPÍTULO 02 - PREPARAÇÃO DO AR COMPRIMIDO
O ar, aspirado pelos compressores, contém contaminantes de três tipos básicos:
água, óleo· e poeira. Sendo todos eles indesejáveis para a utilização, devido aos
problemas que cada um ocasiona.
2.1 - Umidade
A umidade (água) penetra na rede pelo próprio compressor ao aspirar o ar
atmosférico.
A quantidade de umidade varia em função da umidade relativa do ar, que também
varia de acordo com a temperatura e condições atmosféricas.
Pode-se fazer uma analogia entre o ar atmosférico e uma esponja: se ao passar uma
esponja umas poucas vezes sobre um filete de água, ela irá absorver a água sem
deixar pingar. A água ficará retida entre os espaços vazios da esponja, isto é, a
esponja possui a capacidade de absorver certa quantidade de água. Porém, se ao
continuar a colocar água, a esponja irá saturar, ou seja, terá a sua capacidade de
absorção reduzida deixando a água escoar. Algo análogo ocorre com o ar
atmosférico, se a temperatura está alta, maior será o espaço entre as moléculas dos
gases que o compõem e maior será a capacidade de reter umidade, ocorrendo o
contrário na medida em que a temperatura do ar é reduzida.
Dessa forma a capacidade que o ar tem de reter a água esta relacionada com a sua
temperatura, assim, não ocorre a precipitação da água no momento da compressão
do ar, mas, quando o ar sofre um resfriamento como é o caso das próprias linhas de
distribuição. A essa temperatura em que começa a ocorrer a condensação dá-se o
nome de temperatura de ponto de orvalho. A presença desta água causada pela
diminuição de temperatura pode criar alguns problemas:
- Oxidação das tubulações;
- Oxidação dos componentes pneumáticos;
- Redução da vida útil dos equipamentos pneumáticos, causada pela destruição da
película lubrificante;
- Maior freqüência de manutenção;
Os motivos acima são mais que suficientes para que se entenda a importância de se
retirar do ar grande parte da água, bem como, dos demais contaminantes para que
não haja redução na eficiência dos componentes pneumáticos.

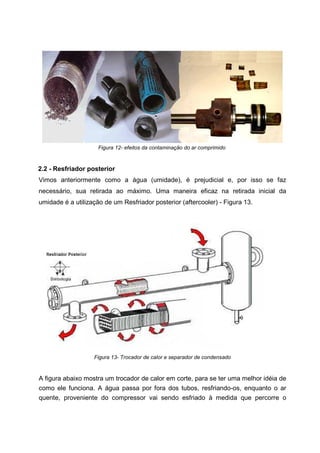

13. Figura 12- efeitos da contaminação do ar comprimido
2.2 - Resfriador posterior
Vimos anteriormente como a água (umidade), é prejudicial e, por isso se faz
necessário, sua retirada ao máximo. Uma maneira eficaz na retirada inicial da
umidade é a utilização de um Resfriador posterior (aftercooler) - Figura 13.
Figura 13- Trocador de calor e separador de condensado
A figura abaixo mostra um trocador de calor em corte, para se ter uma melhor idéia de
como ele funciona. A água passa por fora dos tubos, resfriando-os, enquanto o ar
quente, proveniente do compressor vai sendo esfriado à medida que percorre o

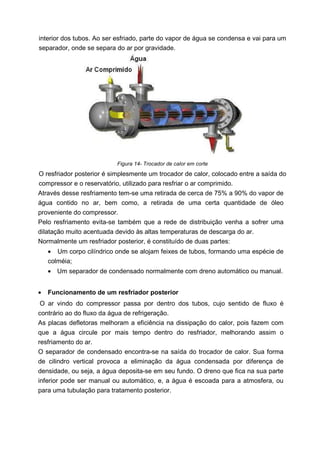

14. interior dos tubos. Ao ser esfriado, parte do vapor de água se condensa e vai para um
separador, onde se separa do ar por gravidade.
Figura 14- Trocador de calor em corte
O resfriador posterior é simplesmente um trocador de calor, colocado entre a saída do
compressor e o reservatório, utilizado para resfriar o ar comprimido.
Através desse resfriamento tem-se uma retirada de cerca de 75% a 90% do vapor de
água contido no ar, bem como, a retirada de uma certa quantidade de óleo
proveniente do compressor.
Pelo resfriamento evita-se também que a rede de distribuição venha a sofrer uma
dilatação muito acentuada devido às altas temperaturas de descarga do ar.
Normalmente um resfriador posterior, é constituído de duas partes:
• Um corpo cilíndrico onde se alojam feixes de tubos, formando uma espécie de
colméia;
• Um separador de condensado normalmente com dreno automático ou manual.
•
Funcionamento de um resfriador posterior
O ar vindo do compressor passa por dentro dos tubos, cujo sentido de fluxo é
contrário ao do fluxo da água de refrigeração.
As placas defletoras melhoram a eficiência na dissipação do calor, pois fazem com
que a água circule por mais tempo dentro do resfriador, melhorando assim o
resfriamento do ar.
O separador de condensado encontra-se na saída do trocador de calor. Sua forma
de cilindro vertical provoca a eliminação da água condensada por diferença de
densidade, ou seja, a água deposita-se em seu fundo. O dreno que fica na sua parte
inferior pode ser manual ou automático, e, a água é escoada para a atmosfera, ou
para uma tubulação para tratamento posterior.

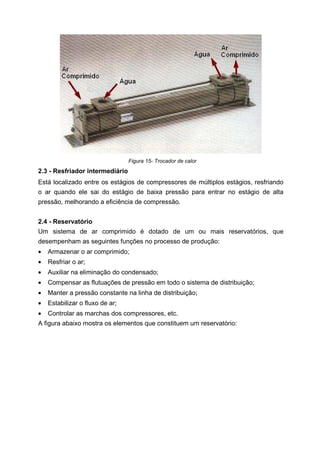

15. Figura 15- Trocador de calor
2.3 - Resfriador intermediário
Está localizado entre os estágios de compressores de múltiplos estágios, resfriando
o ar quando ele sai do estágio de baixa pressão para entrar no estágio de alta
pressão, melhorando a eficiência de compressão.
2.4 - Reservatório
Um sistema de ar comprimido é dotado de um ou mais reservatórios, que
desempenham as seguintes funções no processo de produção:
•
Armazenar o ar comprimido;
•
Resfriar o ar;
•
Auxiliar na eliminação do condensado;
•
Compensar as flutuações de pressão em todo o sistema de distribuição;
•
Manter a pressão constante na linha de distribuição;
•
Estabilizar o fluxo de ar;
•
Controlar as marchas dos compressores, etc.
A figura abaixo mostra os elementos que constituem um reservatório:

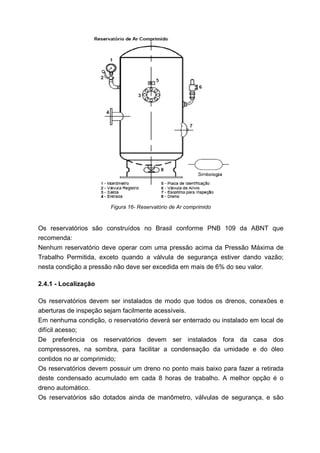

16. Figura 16- Reservatório de Ar comprimido
Os reservatórios são construídos no Brasil conforme PNB 109 da ABNT que
recomenda:
Nenhum reservatório deve operar com uma pressão acima da Pressão Máxima de
Trabalho Permitida, exceto quando a válvula de segurança estiver dando vazão;
nesta condição a pressão não deve ser excedida em mais de 6% do seu valor.
2.4.1 - Localização
Os reservatórios devem ser instalados de modo que todos os drenos, conexões e
aberturas de inspeção sejam facilmente acessíveis.
Em nenhuma condição, o reservatório deverá ser enterrado ou instalado em local de
difícil acesso;
De preferência os reservatórios devem ser instalados fora da casa dos
compressores, na sombra, para facilitar a condensação da umidade e do óleo
contidos no ar comprimido;
Os reservatórios devem possuir um dreno no ponto mais baixo para fazer a retirada
deste condensado acumulado em cada 8 horas de trabalho. A melhor opção é o
dreno automático.
Os reservatórios são dotados ainda de manômetro, válvulas de segurança, e são

17. submetidos a uma prova de pressão hidrostática, antes da utilização.

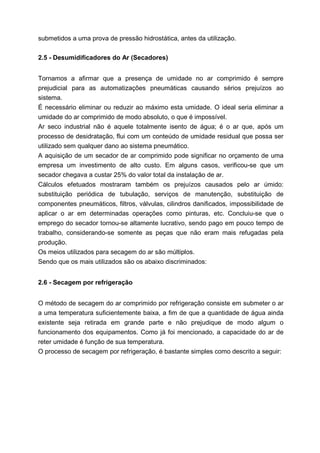

2.5 - Desumidificadores do Ar (Secadores)
Tornamos a afirmar que a presença de umidade no ar comprimido é sempre
prejudicial para as automatizações pneumáticas causando sérios prejuízos ao
sistema.
É necessário eliminar ou reduzir ao máximo esta umidade. O ideal seria eliminar a
umidade do ar comprimido de modo absoluto, o que é impossível.
Ar seco industrial não é aquele totalmente isento de água; é o ar que, após um
processo de desidratação, flui com um conteúdo de umidade residual que possa ser
utilizado sem qualquer dano ao sistema pneumático.
A aquisição de um secador de ar comprimido pode significar no orçamento de uma
empresa um investimento de alto custo. Em alguns casos, verificou-se que um
secador chegava a custar 25% do valor total da instalação de ar.
Cálculos efetuados mostraram também os prejuízos causados pelo ar úmido:
substituição periódica de tubulação, serviços de manutenção, substituição de
componentes pneumáticos, filtros, válvulas, cilindros danificados, impossibilidade de
aplicar o ar em determinadas operações como pinturas, etc. Concluiu-se que o
emprego do secador tornou-se altamente lucrativo, sendo pago em pouco tempo de
trabalho, considerando-se somente as peças que não eram mais refugadas pela
produção.
Os meios utilizados para secagem do ar são múltiplos.
Sendo que os mais utilizados são os abaixo discriminados:
2.6 - Secagem por refrigeração
O método de secagem do ar comprimido por refrigeração consiste em submeter o ar
a uma temperatura suficientemente baixa, a fim de que a quantidade de água ainda
existente seja retirada em grande parte e não prejudique de modo algum o
funcionamento dos equipamentos. Como já foi mencionado, a capacidade do ar de
reter umidade é função de sua temperatura.
O processo de secagem por refrigeração, é bastante simples como descrito a seguir:

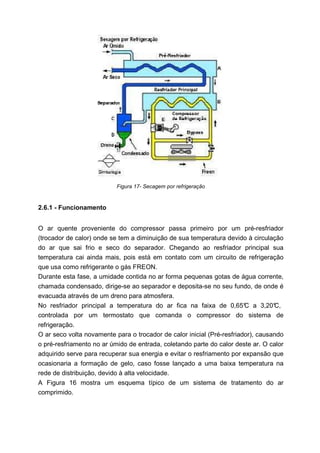

18. Figura 17- Secagem por refrigeração
2.6.1 - Funcionamento
O ar quente proveniente do compressor passa primeiro por um pré-resfriador
(trocador de calor) onde se tem a diminuição de sua temperatura devido à circulação
do ar que sai frio e seco do separador. Chegando ao resfriador principal sua
temperatura cai ainda mais, pois está em contato com um circuito de refrigeração
que usa como refrigerante o gás FREON.
Durante esta fase, a umidade contida no ar forma pequenas gotas de água corrente,
chamada condensado, dirige-se ao separador e deposita-se no seu fundo, de onde é
evacuada através de um dreno para atmosfera.
No resfriador principal a temperatura do ar fica na faixa de 0,65° a 3,20°
C
C,
controlada por um termostato que comanda o compressor do sistema de
refrigeração.
O ar seco volta novamente para o trocador de calor inicial (Pré-resfriador), causando
o pré-resfriamento no ar úmido de entrada, coletando parte do calor deste ar. O calor
adquirido serve para recuperar sua energia e evitar o resfriamento por expansão que
ocasionaria a formação de gelo, caso fosse lançado a uma baixa temperatura na
rede de distribuição, devido à alta velocidade.
A Figura 16 mostra um esquema típico de um sistema de tratamento do ar
comprimido.

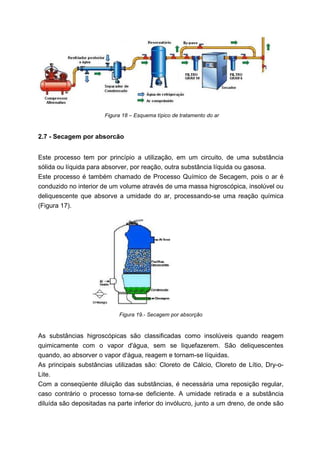

19. Figura 18 – Esquema típico de tratamento do ar
2.7 - Secagem por absorcão
Este processo tem por princípio a utilização, em um circuito, de uma substância
sólida ou líquida para absorver, por reação, outra substância líquida ou gasosa.
Este processo é também chamado de Processo Químico de Secagem, pois o ar é
conduzido no interior de um volume através de uma massa higroscópica, insolúvel ou
deliquescente que absorve a umidade do ar, processando-se uma reação química
(Figura 17).
Figura 19.- Secagem por absorção
As substâncias higroscópicas são classificadas como insolúveis quando reagem
quimicamente com o vapor d'água, sem se liquefazerem. São deliquescentes
quando, ao absorver o vapor d'água, reagem e tornam-se líquidas.
As principais substâncias utilizadas são: Cloreto de Cálcio, Cloreto de Lítio, Dry-oLite.
Com a conseqüente diluição das substâncias, é necessária uma reposição regular,
caso contrário o processo torna-se deficiente. A umidade retirada e a substância
diluída são depositadas na parte inferior do invólucro, junto a um dreno, de onde são

20. eliminadas para a atmosfera.

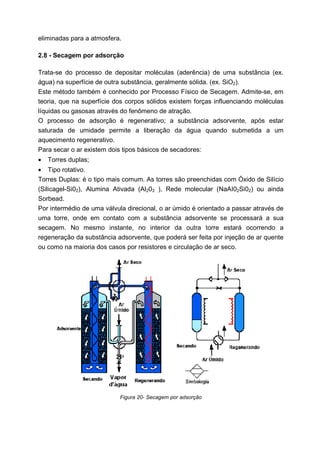

2.8 - Secagem por adsorção
Trata-se do processo de depositar moléculas (aderência) de uma substância (ex.
água) na superfície de outra substância, geralmente sólida. (ex. SiO2).
Este método também é conhecido por Processo Físico de Secagem. Admite-se, em
teoria, que na superfície dos corpos sólidos existem forças influenciando moléculas
líquidas ou gasosas através do fenômeno de atração.
O processo de adsorção é regenerativo; a substância adsorvente, após estar
saturada de umidade permite a liberação da água quando submetida a um
aquecimento regenerativo.
Para secar o ar existem dois tipos básicos de secadores:
•
Torres duplas;
• Tipo rotativo.
Torres Duplas: é o tipo mais comum. As torres são preenchidas com Óxido de Silício
(Silicagel-Si02), Alumina Ativada (Al203 ), Rede molecular (NaAI02Si02) ou ainda
Sorbead.
Por intermédio de uma válvula direcional, o ar úmido é orientado a passar através de
uma torre, onde em contato com a substância adsorvente se processará a sua
secagem. No mesmo instante, no interior da outra torre estará ocorrendo a
regeneração da substância adsorvente, que poderá ser feita por injeção de ar quente
ou como na maioria dos casos por resistores e circulação de ar seco.
Figura 20- Secagem por adsorção

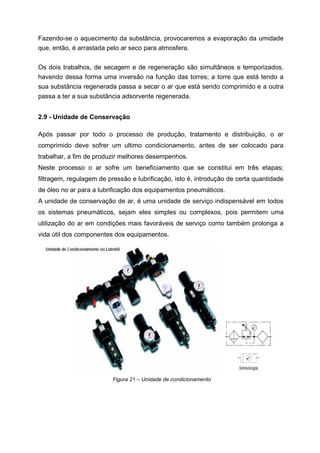

21. Fazendo-se o aquecimento da substância, provocaremos a evaporação da umidade
que, então, é arrastada pelo ar seco para atmosfera.
Os dois trabalhos, de secagem e de regeneração são simultâneos e temporizados,
havendo dessa forma uma inversão na função das torres; a torre que está tendo a
sua substância regenerada passa a secar o ar que está sendo comprimido e a outra
passa a ter a sua substância adsorvente regenerada.
2.9 - Unidade de Conservação
Após passar por todo o processo de produção, tratamento e distribuição, o ar
comprimido deve sofrer um ultimo condicionamento, antes de ser colocado para
trabalhar, a fim de produzir melhores desempenhos.
Neste processo o ar sofre um beneficiamento que se constitui em três etapas;
filtragem, regulagem de pressão e lubrificação, isto é, introdução de certa quantidade
de óleo no ar para a lubrificação dos equipamentos pneumáticos.
A unidade de conservação de ar, é uma unidade de serviço indispensável em todos
os sistemas pneumáticos, sejam eles simples ou complexos, pois permitem uma
utilização do ar em condições mais favoráveis de serviço como também prolonga a
vida útil dos componentes dos equipamentos.
Figura 21 – Unidade de condicionamento

22. 2.9.1 - Filtragem do ar
Os sistemas pneumáticos são sistemas abertos; o ar após ser utilizado, tem escape
para a atmosfera, enquanto que a alimentação aspira ar livre constantemente. Este
ar, por sua vez, está sujeito a contaminantes e às impurezas procedentes da rede de
distribuição.
A maioria destas impurezas é retirada, nos processos de preparação, mas as
partículas pequenas ficam suspensas e são arrastadas pelo fluxo de ar comprimido,
agindo como abrasivos nas partes móveis dos elementos pneumáticos.
A filtragem do ar consiste na aplicação de dispositivos capazes de reter as impurezas
suspensas no fluxo de ar, e em suprimir ainda mais a umidade presente.
O equipamento normalmente utilizado para este fim, é o filtro de ar que atua de duas
formas distintas:
•
Pela ação da Força centrífuga;
•
Pela passagem do ar através de um elemento filtrante, de bronze sinterizado ou
malha de nylon

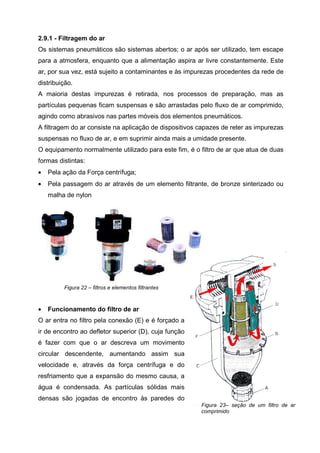

Figura 22 – filtros e elementos filtrantes
•
Funcionamento do filtro de ar
O ar entra no filtro pela conexão (E) e é forçado a
ir de encontro ao defletor superior (D), cuja função
é fazer com que o ar descreva um movimento
circular descendente, aumentando assim sua
velocidade e, através da força centrífuga e do
resfriamento que a expansão do mesmo causa, a
água é condensada. As partículas sólidas mais
densas são jogadas de encontro às paredes do
Figura 23– seção de um filtro de ar
comprimido

23. corpo do filtro (C), indo se depositar, juntamente com a água no fundo do copo, por
onde serão expulsos para a atmosfera através do dreno (A) manual ou automático.
O ar atinge então o defletor inferior (B) onde haverá uma certa eliminação da
umidade e por onde o ar é lançado para cima para então passar através do elemento
filtrante (F), que pode ser de malha de nylon ou bronze sinterizado e que reterá as
partículas micrométricas de impurezas. Só então, que o ar chegará à conexão de
saída (S). Os elementos de bronze sinterizados retêm impurezas de 120 até 3µm. A
malha de nylon retém partículas de 30µm.
2.9.2 - Drenos dos Filtros
Drenos são dispositivos fixados na parte inferior dos copos, que servem para eliminar
o condensado e impurezas, retidos pela ação de filtragem. Podem ser manuais ou
automáticos. Os drenos automáticos são preferidos em locais de difícil acesso e
sempre que possível, pois eliminam a necessidade de um operador para retirar o
condensado.
Figura 24 – simbologia de drenos
2.9.3 - Reguladores de pressão
Um sistema de produção de ar comprimido atende à demanda de ar para vários
equipamentos pneumáticos que, normalmente, trabalham a pressões diferentes.
Deste modo, o regulador de pressão terá como função: manter a pressão de trabalho
constante na sua saída, mesmo que ocorra variação de pressão na sua entrada,
funcionar como válvula de segurança e compensar o volume de ar requerido pelos
equipamentos.
Funcionamento
O ar entra no corpo da válvula pela conexão de entrada e só chegará à saída se o
obturador (A) der condições de passagem. A pressão é regulada por um diafragma
(O) em que uma das faces está submetida à pressão de trabalho de uma mola.

24. Quanto mais se gira a manopla (B) mais se comprime a mola que, por sua vez,
forçará o diafragma contra o obturador que se desloca de sua sede dando então
condições de passagem de ar.
Com o aumento da pressão pelo lado da saída a membrana se movimenta contra a
mola fazendo com que o obturador se aproxime de sua sede até o fechamento
completo. Com o consumo de ar a pressão diminui e a mola força o diafragma que
abre a válvula. Entende-se então que manter uma determinada pressão consiste em
um abrir e fechar de válvula. Sobre o prato do obturador tem uma mola que tem a
função de servir como amortecedor de vibrações. Se a pressão na saída crescer a
um valor maior que o da mola, o diafragma será forçado para baixo, teremos então
escape de ar pelo orifício de escape. Isso ocorre porque o diafragma possui um
orifício em que em condições de trabalho permanece fechado pela ponta de
obturador. Com elevações de pressões ele se abre e permite um contra
balanceamento de pressão.
Figura 25 – Esquema de um regulador de pressão e símbolo
2.9.4 - Lubrificação
Os sistemas pneumáticos e seus componentes são constituídos de partes que
possuem movimentos relativos que se sujeitam a desgastes mútuos e conseqüente
inutilização.
Para diminuir os efeitos desgastantes e as forças de atrito, a fim de facilitar os

25. movimentos, os equipamentos devem ser lubrificados sempre por meio do ar
comprimido.
A lubrificação consiste em misturar uma quantidade controlada de óleo lubrificante ao
ar comprimido, para que ele carregue as gotículas de óleo em suspensão até às
partes mecânicas internas e móveis dos equipamentos. O controle é feito para não
causar obstáculos na passagem de ar, problemas nas guarnições, etc.
O meio mais prático de efetuar este tipo de lubrificação é através do Lubrificador.
Funcionamento do lubrificador
O funcionamento de um lubrificador baseia-se no princípio do Tubo de Venturi, ou
seja, há uma restrição de seção em (A) que se comunica a um reservatório de óleo
pressurizado por meio de um tubo (B). Quando há fluxo de ar naquela seção, a
pressão ali se torna menor que a do reservatório e o óleo é forçado a dirigir-se para
aquela saída. Em contato com a corrente de ar transforma-se em gotículas e viaja
naquela corrente até alcançar as partes móveis dos equipamentos.
Figura 26 – Esquema de um lubrificador e símbolo
2.9.5 - Manômetro
São instrumentos utilizados para indicar o ajuste de intensidade de pressão. Existem
dois tipos básicos de manômetros: Tubo de Bourdon e Schraeder.
Será citado apenas o mais utilizado, que é o manômetro tipo tubo de Bourdon. É o
tipo de elemento elástico mais utilizado em manômetros. Consta de um tubo metálico
de seção transversal elíptica, tendo uma de suas extremidades fechada e ligada a
uma alavanca que aciona o mecanismo de indicação. A alavanca fixa ao tubo de
Bourdon aciona uma outra alavanca dentada e essa, por sua vez, se move em torno

26. de um ponto fixo, transmitindo seu movimento ao ponteiro.

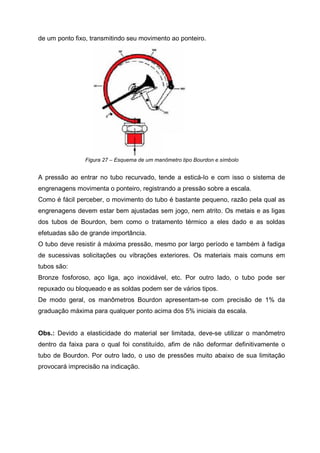

Figura 27 – Esquema de um manômetro tipo Bourdon e símbolo
A pressão ao entrar no tubo recurvado, tende a esticá-Io e com isso o sistema de
engrenagens movimenta o ponteiro, registrando a pressão sobre a escala.
Como é fácil perceber, o movimento do tubo é bastante pequeno, razão pela qual as
engrenagens devem estar bem ajustadas sem jogo, nem atrito. Os metais e as ligas
dos tubos de Bourdon, bem como o tratamento térmico a eles dado e as soldas
efetuadas são de grande importância.
O tubo deve resistir à máxima pressão, mesmo por largo período e também à fadiga
de sucessivas solicitações ou vibrações exteriores. Os materiais mais comuns em
tubos são:
Bronze fosforoso, aço liga, aço inoxidável, etc. Por outro lado, o tubo pode ser
repuxado ou bloqueado e as soldas podem ser de vários tipos.
De modo geral, os manômetros Bourdon apresentam-se com precisão de 1% da
graduação máxima para qualquer ponto acima dos 5% iniciais da escala.
Obs.: Devido a elasticidade do material ser limitada, deve-se utilizar o manômetro
dentro da faixa para o qual foi constituído, afim de não deformar definitivamente o
tubo de Bourdon. Por outro lado, o uso de pressões muito abaixo de sua limitação
provocará imprecisão na indicação.

27. CAPÍTULO3 - DISTRIBUIÇÃO DO AR COMPRIMIDO
3.1 - Introdução
Como nem sempre é vantajoso aplicar um compressor para cada equipamento,
então faz-se o uso de uma rede de distribuição de ar que compreende as tubulações
que saem do reservatório de ar, passam pelo secador e que unidas, guiam o ar até
os pontos de utilização.
3.2 - Formato
As redes de distribuição podem adquirir formatos diferentes, de acordo com as
montagens dos tubos. Os dois tipos mais utilizados industrialmente são as redes em
circuito fechado e aberto, como mostra a figura abaixo.
Figura 28 – redes de distribuição aberta e fechada
a) Rede de distribuição em circuito fechado
É o tipo de montagem que permite uma alimentação mais uniforme, auxiliando na
manutenção de uma pressão constante, pois o maquinário é alimentado por mais de
um ponto. Isto dificulta na separação do condensado.
b) Rede de distribuição em circuito aberto
É o tipo de montagem em que temos um único ponto de alimentação. Isto favorece a
quedas de pressão, mas pode separar melhor o condensado.

28. A figura abaixo mostra um esquema típico de uma rede de ar comprimido em circuito
fechado com tomadas de ar, purgadores, filtros coalescentes, separador de água e
óleo, secador, reservatório, etc.
Figura 29 – Esquema de uma redes de distribuição de ar comprimido

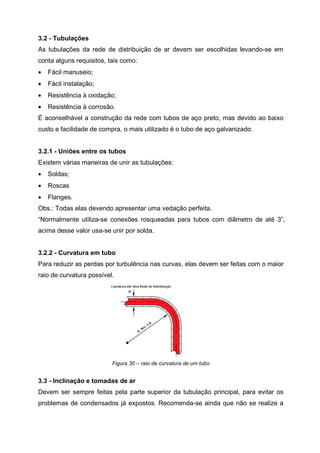

29. 3.2 - Tubulações
As tubulações da rede de distribuição de ar devem ser escolhidas levando-se em
conta alguns requisitos, tais como:
•
Fácil manuseio;
•
Fácil instalação;
•
Resistência à oxidação;
•
Resistência à corrosão.
É aconselhável a construção da rede com tubos de aço preto, mas devido ao baixo
custo e facilidade de compra, o mais utilizado é o tubo de aço galvanizado.
3.2.1 - Uniões entre os tubos
Existem várias maneiras de unir as tubulações:
•
Soldas;
•
Roscas
•
Flanges.
Obs.: Todas elas devendo apresentar uma vedação perfeita.
“Normalmente utiliza-se conexões rosqueadas para tubos com diâmetro de até 3”,
acima desse valor usa-se unir por solda.
3.2.2 - Curvatura em tubo
Para reduzir as perdas por turbulência nas curvas, elas devem ser feitas com o maior
raio de curvatura possível.
Figura 30 – raio de curvatura de um tubo
3.3 - Inclinação e tomadas de ar
Devem ser sempre feitas pela parte superior da tubulação principal, para evitar os
problemas de condensados já expostos. Recomenda-se ainda que não se realize a

30. utilização direta do ar no ponto terminal do tubo de tomada. E no terminal deve-se
colocar uma pequena válvula de drenagem e a utilização deve ser feito um pouco
mais acima, onde o ar, antes de ir para máquina passa através da unidade de
conservação.
As tubulações são montadas com uma pequena inclinação 0,5 a 2%, em função do
comprimento do tubo, para que haja um melhor recolhimento do condensado e
também das impurezas.
Figura 31 –inclinação da tubulação e pontos de utilização
3.4 - Vazamentos
As quantidades de ar perdidas através de pequenos furos, acoplamentos com folgas,
vedações defeituosas, etc., quando somadas, alcançam elevados valores.
A Importância econômica dessa contínua perda de ar torna-se mais evidente quando
comparada com o consumo de um equipamento e a potência necessária para
realizar a compressão.
Dessa forma, um vazamento na rede representa um consumo consideravelmente
maior de energia, que pode ser verificado na tabela a seguir.

31. Potência
Escape do Ar em
Diâmetro do Furo
588,36
kPa
Tamanho
Necessária para
85 psi
Compressão
mm
pol
m3/s
c.f.m
Cv
kW
1
3/64
0,001
2
0,4
0,3
3
1/8
0,01
21
4,2
3,1
5
3/16
0,027
57
11,2
8,3
10
Real
3/18
0,105
220
44
33

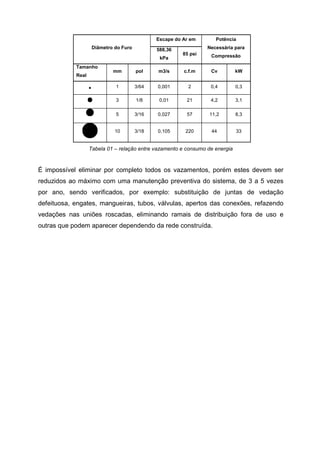

Tabela 01 – relação entre vazamento e consumo de energia
É impossível eliminar por completo todos os vazamentos, porém estes devem ser
reduzidos ao máximo com uma manutenção preventiva do sistema, de 3 a 5 vezes
por ano, sendo verificados, por exemplo: substituição de juntas de vedação
defeituosa, engates, mangueiras, tubos, válvulas, apertos das conexões, refazendo
vedações nas uniões roscadas, eliminando ramais de distribuição fora de uso e
outras que podem aparecer dependendo da rede construída.

32. CAPÍTULO 04 - ELEMENTOS PNEUMÁTICOS DE TRABALHO
4.1 - INTRODUÇÃO
Os atuadores pneumáticos são componentes que transformam a energia do ar
comprimido em energia mecânica, isto é, são elementos que realizam trabalho. Eles
podem ser retilíneos ou rotativos.
4.2 - CILINDROS
Os atuadores retilíneos são os chamados cilindros pneumáticos, cuja função é
converter a energia do ar comprimido em movimento linear, e podem ser
classificados em cilindros de simples ação e cilindros de dupla ação.
A) Cilindros de simples ação
São aqueles atuadores que realizam trabalho em um único sentido e o seu
retrocesso é feito por uma mola ou por uma força externa qualquer. Devido à sua
própria construção, são utilizados onde o curso de trabalho é pequeno (± 100 mm),
para fixar, marcar, expulsar peças etc.
Figura 32 – Esquema de um cilindro de simples ação e símbolo
A tabela abaixo mostra alguns símbolos de cilindros de simples ação.
Tipo de cilindros
Símbolo
retorno não
retorno por mola
especificado
avanço por mola e
retorno
comprimido
por
Tipo de cilindros
ar
retorno por
gravidade
Símbolo

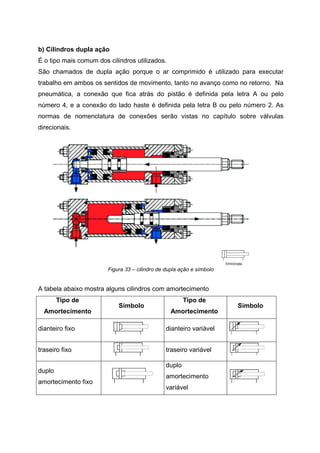

33. b) Cilindros dupla ação
É o tipo mais comum dos cilindros utilizados.
São chamados de dupla ação porque o ar comprimido é utilizado para executar
trabalho em ambos os sentidos de movimento, tanto no avanço como no retorno. Na
pneumática, a conexão que fica atrás do pistão é definida pela letra A ou pelo
número 4, e a conexão do lado haste é definida pela letra B ou pelo número 2. As
normas de nomenclatura de conexões serão vistas no capítulo sobre válvulas
direcionais.
Figura 33 – cilindro de dupla ação e símbolo
A tabela abaixo mostra alguns cilindros com amortecimento
Tipo de
Amortecimento
Símbolo
Tipo de
Amortecimento
dianteiro fixo
dianteiro variável
traseiro fixo
traseiro variável
duplo
amortecimento fixo
duplo
amortecimento
variável
Símbolo

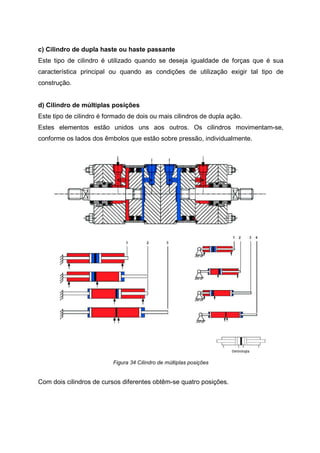

34. c) Cilindro de dupla haste ou haste passante
Este tipo de cilindro é utilizado quando se deseja igualdade de forças que é sua
característica principal ou quando as condições de utilização exigir tal tipo de
construção.
d) Cilindro de múltiplas posições
Este tipo de cilindro é formado de dois ou mais cilindros de dupla ação.
Estes elementos estão unidos uns aos outros. Os cilindros movimentam-se,
conforme os lados dos êmbolos que estão sobre pressão, individualmente.
Figura 34 Cilindro de múltiplas posições
Com dois cilindros de cursos diferentes obtêm-se quatro posições.

35. e) Componentes de um cilindro
1- Cabeçotes
2- Êmbolo
3- Haste
4- Camisa
5- Tirantes
6- Guarnições
f) Velocidade de um cilindro
De acordo com o tipo de serviço que o atuador vai executar, pode ser necessário
controlar sua velocidade.
O ar possui as propriedades de elasticidade e compressibilidade que tornam
praticamente impossível um controle preciso da velocidade do cilindro. Este Controle
de velocidade pode ser feito pela entrada de ar, como mostra a figura 21 (a). Neste
caso o ar do interior no outro lado do atuador é expulso para a atmosfera. Este
método não é muito eficaz, pois permite um movimento irregular do pistão.
(b)
(a)
Figura 35 Formas de controle de velocidade
Quando se deseja um melhor grau de precisão, faz-se o controle pela saída do ar,
como mostra a figura 32b), pois permite um movimento bem mais uniforme do pistão,
porque cria uma contrapressão constante ao movimento de trabalho do atuador.
4.3 - Atuadores rotativos
São também chamados motores pneumáticos, pois transformam energia do fluxo de
ar comprimido em rotação e torque. Os motores são opostos aos compressores; eles
não fazem compressão do ar, mas transformam a energia do ar comprimido em
energia mecânica para efetuar acionamentos.

36. a) Motor pneumático de engrenagem
É constituída de duas engrenagens, uma apoiada nos mancais internos da carcaça e
a outra ligada ao eixo motor.
Adquirem movimento com a atuação do ar sobre os flancos dos dentes, forçando a
rotação das engrenagens, que podem ser de dentes retos ou helicoidais. As
engrenagens helicoidais são mais silenciosas.
Figura 36 – motor de engrenagens
b) Motor de palhetas
São constituídos de um rotor, palhetas e eixo de transmissão.
O rotor é posicionado excentricamente à carcaça e possui ranhuras onde se alojam
às palhetas. O ar comprimido, ao entrar na carcaça, vai de encontro às palhetas,
produzindo o giro do motor. A força centrífuga mantém as palhetas de encontro às
paredes internas do motor.
Figura 37 – esquema de um motor de palhetas

37. CAPÍTULO 05 - VÁLVULAS PNEUMÁTICAS
Estão divididas em válvulas direcionais, válvulas de controle de fluxo, válvulas
“lógicas,” etc.
5.1 – VÁLVULAS DE CONTROLE DIRECIONAL
Sua função é direcionar o fluxo de ar para que os atuadores possam realizar um
determinado trabalho. São representadas nos esquemas pneumáticos por símbolos.
Estes símbolos devem informar a quantidade de posições, o número de conexões e
as formas de acionamentos que a válvula possui.
5.1.1 - Número de Posições
As válvulas direcionais podem ter duas ou três posições, que são representadas pela
quantidade de quadrados, como mostra a figura abaixo:
Figura38 – Quantidade de posições em uma válvula direcional
5.1.2 - Número de conexões
Uma válvula pneumática possui as conexões de pressão, avanço, retorno e escape.
Elas podem variar de 2 a 5 conexões. Elas são representadas no interior dos
quadrados e podem ser conexões de fluxo, quando são representadas por setas,
como mostra a figura abaixo:
Figura 39 – Conexões de fluxo
As conexões bloqueadas são representadas por traços transversais.
(a)
(b)
(c)
(d)
Figura 40 – Conexões bloqueadas

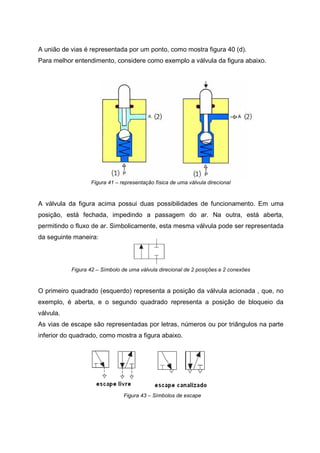

38. A união de vias é representada por um ponto, como mostra figura 40 (d).
Para melhor entendimento, considere como exemplo a válvula da figura abaixo.
Figura 41 – representação física de uma válvula direcional
A válvula da figura acima possui duas possibilidades de funcionamento. Em uma
posição, está fechada, impedindo a passagem do ar. Na outra, está aberta,
permitindo o fluxo de ar. Simbolicamente, esta mesma válvula pode ser representada
da seguinte maneira:
Figura 42 – Símbolo de uma válvula direcional de 2 posições e 2 conexões
O primeiro quadrado (esquerdo) representa a posição da válvula acionada , que, no
exemplo, é aberta, e o segundo quadrado representa a posição de bloqueio da
válvula.
As vias de escape são representadas por letras, números ou por triângulos na parte
inferior do quadrado, como mostra a figura abaixo.
Figura 43 – Símbolos de escape

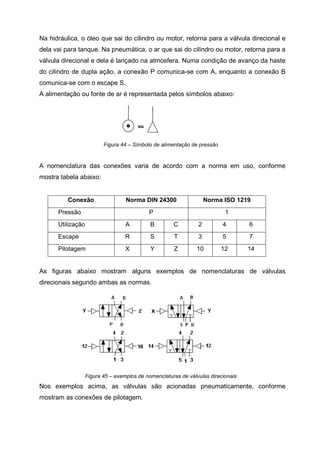

39. Na hidráulica, o óleo que sai do cilindro ou motor, retorna para a válvula direcional e
dela vai para tanque. Na pneumática, o ar que sai do cilindro ou motor, retorna para a
válvula direcional e dela é lançado na atmosfera. Numa condição de avanço da haste
do cilindro de dupla ação, a conexão P comunica-se com A, enquanto a conexão B
comunica-se com o escape S.
A alimentação ou fonte de ar é representada pelos símbolos abaixo:
Figura 44 – Símbolo de alimentação de pressão
A nomenclatura das conexões varia de acordo com a norma em uso, conforme
mostra tabela abaixo:
Conexão
Norma DIN 24300
Norma ISO 1219
P
1
Pressão
Utilização
A
B
C
2
4
6
Escape
R
S
T
3
5
7
Pilotagem
X
Y
Z
10
12
14
As figuras abaixo mostram alguns exemplos de nomenclaturas de válvulas
direcionais segundo ambas as normas.
Figura 45 – exemplos de nomenclaturas de válvulas direcionais
Nos exemplos acima, as válvulas são acionadas pneumaticamente, conforme
mostram as conexões de pilotagem.

40. Em último caso, as válvulas direcionais podem ser representadas simbolicamente,
sem nenhuma letra ou número. Neste caso, é preciso que se lembre a ordem em que
as conexões aparecem, como nos símbolos acima.
5.1.3 - Tipos de acionamentos de válvulas direcionais
As válvulas, para mudarem suas posições de direcionamento de fluxo, necessitam
que algo Ihes forneça uma força capaz de deslocar seus componentes internos.
Existem, para isso, os acionadores que se dividem em vários grupos e têm os seus
símbolos desenhados horizontalmente ao lado dos quadrados.
Quanto à forma de acionamento, ela pode ser manual, mecânico, pneumático,
elétrico, ou combinado, como mostra a figura abaixo.
Por botão
Acionamento
manual
Por alavanca
Por pedal
acionamento mecânico
Por piloto hidráulico
Por piloto pneumático
Por solenóide
Figura 46 – Tipos de acionamento de válvulas direcionais
5.1.4 - Acionamento por força muscular (manual):
As válvulas que possuem este tipo de acionamento são conhecidas como válvulas
de painel. Iniciam um circuito, findam uma cadeia de operações e/ou proporcionam
condições de segurança e emergência.

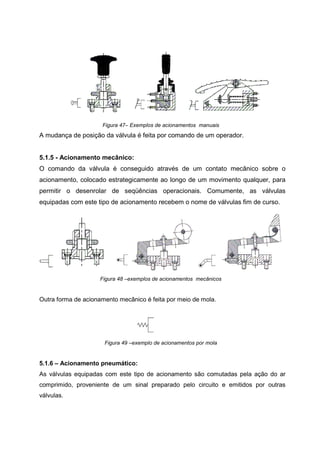

41. Figura 47– Exemplos de acionamentos manuais
A mudança de posição da válvula é feita por comando de um operador.
5.1.5 - Acionamento mecânico:
O comando da válvula é conseguido através de um contato mecânico sobre o
acionamento, colocado estrategicamente ao longo de um movimento qualquer, para
permitir o desenrolar de seqüências operacionais. Comumente, as válvulas
equipadas com este tipo de acionamento recebem o nome de válvulas fim de curso.
Figura 48 –exemplos de acionamentos mecânicos
Outra forma de acionamento mecânico é feita por meio de mola.
Figura 49 –exemplo de acionamentos por mola
5.1.6 – Acionamento pneumático:
As válvulas equipadas com este tipo de acionamento são comutadas pela ação do ar
comprimido, proveniente de um sinal preparado pelo circuito e emitidos por outras
válvulas.

42. Destacam-se nos acionamentos pneumáticos:
•
direto por acréscimo de pressão: Figura 51 (a)
•
direto por decréscimo de pressão: Figura 51 (b)
•
indireto por acréscimo de pressão: Figura 51 (c)
•
indireto por decréscimo de pressão: Figura 51 (d)
(a)
(b)
(c)
(d)
Figura 51 –formas de acionamentos pneumáticos
5.1.7 - Acionamentos combinados:
•
Por Solenóide e Piloto Positivo - figura 51 (a) - o piloto da válvula direcional é
interno. Quando o solenóide é energizado, o piloto causa o acionamento por
pressurização (a válvula direcional que efetua a pilotagem é acionada por
solenóide: servocomando).
(a)
(b)
(c)
(d)
(e)
(f)
(g)
Figura 52 – formas de acionamentos combinados
•
Por Solenóide e Piloto Negativo: Figura 52 (b)
•
Por Botão e Piloto Positivo: Figura 52 (c)
•
Por Solenóide e Piloto Positivo - Figura 52 (d) - o piloto da válvula é acionado
pelo solenóide, causando pressurização interna. Com a falta de energia elétrica, o
acionamento pode ser efetuado pelo botão.
•
Por Solenóide e Piloto Negativo: Figura 52 (e)
•
Por Solenóide e Piloto ou Botão: Figura 52 (f)
•
Por Solenóide ou Piloto Positivo: Figura 52 (g) - A válvula pode ser acionada,
independentemente, por qualquer um dos acionamentos.
O piloto é dito positivo quando a sua pressurização faz deslocar um pistão que
acionará os mecanismos internos válvula alterando sua condição inicial. A figura 53
mostra um exemplo de piloto positivo.

43. Figura 53 – piloto positivo
A figura 54 abaixo, mostra um exemplo de uma válvula de acionamento combinado,
mecânico e pneumático, com piloto positivo.
Figura 54 – acionamento combinado (mecânico e pneumático)
O piloto é dito negativo quando os pistões que acionam a válvulas são, naturalmente,
pressurizados com o ar comprimido proveniente da alimentação. Um equilíbrio de
forças é estabelecido na válvula; ao se processar a despressurização de um dos
pistões, ocorre a inversão da válvula.
Figura 55 – vávula com duplo piloto positivo

44. A válvula da figura 55 não tem a necessidade de manter o piloto pressurizado o
tempo todo. Basta que a válvula mude a posição de seus elementos internos, para
iniciar um novo movimento da haste, e o piloto poderá ser despressurizado, pois o
carretel (elemento interno da válvula) só se deslocará novamente quando o outro
piloto for ativado, invertendo novamente o fluxo de ar. Válvulas que não têm retorno
por mola, guardam memória de sua posição, depois de cedido o sinal de comando.
5.1.8 - Acionamento elétrico ou por solenóide
A operação é efetuada por meio de sinais elétricos, provenientes de chaves fim-decurso, pressostatos, temporizadores, etc. São de grande utilização onde a rapidez
dos sinais de comando é fator importante; quando os circuitos são complicados e
quando as distâncias entre o local emissor e o receptor são longas.
Figura 56 –exemplos de acionamentos por solenóide e retorno mola e duplo solenóide
Maiores detalhes sobre os aspectos construtivos de válvulas direcionais, como tipo
de assento, vedação, etc, podem ser encontradas em catálogos de fabricantes.

45. CAPÍTULO 06 – CIRCUITOS PNEUMÁTICOS
Com as válvulas estudadas no capítulo anterior pode-se montar alguns circuitos.
Exemplo 01: acionamento indireto de um cilindro de dupla ação.
Figura 57 – cilindro de dupla ação
Figura 58 – solução do exemplo 1
Exemplo 02: comando bimanual para acionamento de cilindro de dupla ação.
Considerando o mesmo cilindro da figura 57, deseja-se, neste caso, que tanto o
avanço quanto o retorno sejam feitos manualmente, usando duas válvulas de
acionamento por botão. O circuito da figura 59 mostra a solução deste problema.

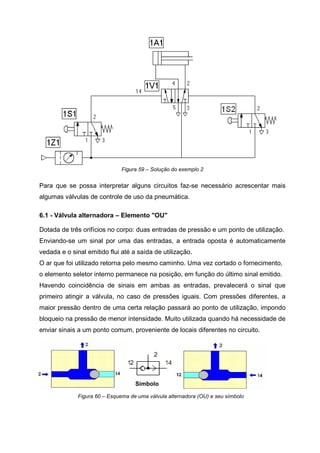

46. Figura 59 – Solução do exemplo 2
Para que se possa interpretar alguns circuitos faz-se necessário acrescentar mais
algumas válvulas de controle de uso da pneumática.
6.1 - Válvula alternadora – Elemento "OU"
Dotada de três orifícios no corpo: duas entradas de pressão e um ponto de utilização.
Enviando-se um sinal por uma das entradas, a entrada oposta é automaticamente
vedada e o sinal emitido flui até a saída de utilização.
O ar que foi utilizado retorna pelo mesmo caminho. Uma vez cortado o fornecimento,
o elemento seletor interno permanece na posição, em função do último sinal emitido.
Havendo coincidência de sinais em ambas as entradas, prevalecerá o sinal que
primeiro atingir a válvula, no caso de pressões iguais. Com pressões diferentes, a
maior pressão dentro de uma certa relação passará ao ponto de utilização, impondo
bloqueio na pressão de menor intensidade. Muito utilizada quando há necessidade de
enviar sinais a um ponto comum, proveniente de locais diferentes no circuito.
Símbolo
Figura 60 – Esquema de uma válvula alternadora (OU) e seu símbolo

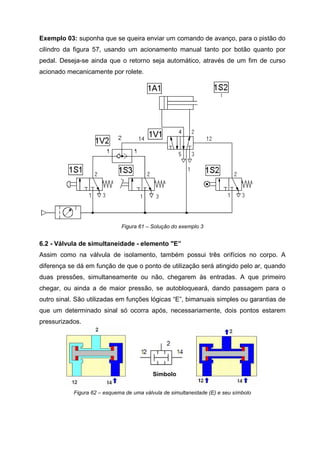

47. Exemplo 03: suponha que se queira enviar um comando de avanço, para o pistão do
cilindro da figura 57, usando um acionamento manual tanto por botão quanto por
pedal. Deseja-se ainda que o retorno seja automático, através de um fim de curso
acionado mecanicamente por rolete.
Figura 61 – Solução do exemplo 3
6.2 - Válvula de simultaneidade - elemento "E”
Assim como na válvula de isolamento, também possui três orifícios no corpo. A
diferença se dá em função de que o ponto de utilização será atingido pelo ar, quando
duas pressões, simultaneamente ou não, chegarem às entradas. A que primeiro
chegar, ou ainda a de maior pressão, se autobloqueará, dando passagem para o
outro sinal. São utilizadas em funções lógicas “E”, bimanuais simples ou garantias de
que um determinado sinal só ocorra após, necessariamente, dois pontos estarem
pressurizados.
Figura 62 –válvula de simultaneidade ou válvula E”
Símbolo
Figura 62 – esquema de uma válvula de simultaneidade (E) e seu símbolo

48. Exemplo 04: suponha que se queira, por questão de segurança, que o comando de
avanço do cilindro da figura 57 seja realizado utilizando-se ambas as mãos. Ou seja,
serão necessário dois botões acionados simultaneamente para promover o avanço
da haste do cilindro 1A. Seu retorno será automático, como no exemplo anterior.
Figura 62 – Solução do exemplo 4
6.3 - Válvula de bloqueio
São válvulas que impedem a passagem do ar em um sentido e permitem seu fluxo
livre em sentido contrário.
Figura 63 –válvula de retenção ou bloqueio
6. 4 - Válvula de escape rápido
É utilizada quando se deseja uma saída livre e rápida do ar de dentro do cilindro,
tornado o movimento do pistão mais rápido. Embora na pneumática os movimentos
sejam rápidos, eles serão ainda mais, quando se instalam escapes rápidos nas

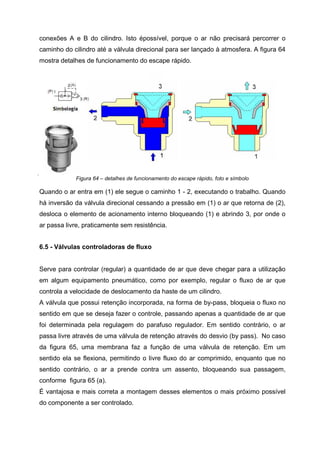

49. conexões A e B do cilindro. Isto épossível, porque o ar não precisará percorrer o
caminho do cilindro até a válvula direcional para ser lançado à atmosfera. A figura 64
mostra detalhes de funcionamento do escape rápido.
Figura 64 – detalhes de funcionamento do escape rápido, foto e símbolo
Quando o ar entra em (1) ele segue o caminho 1 - 2, executando o trabalho. Quando
há inversão da válvula direcional cessando a pressão em (1) o ar que retorna de (2),
desloca o elemento de acionamento interno bloqueando (1) e abrindo 3, por onde o
ar passa livre, praticamente sem resistência.
6.5 - Válvulas controladoras de fluxo
Serve para controlar (regular) a quantidade de ar que deve chegar para a utilização
em algum equipamento pneumático, como por exemplo, regular o fluxo de ar que
controla a velocidade de deslocamento da haste de um cilindro.
A válvula que possui retenção incorporada, na forma de by-pass, bloqueia o fluxo no
sentido em que se deseja fazer o controle, passando apenas a quantidade de ar que
foi determinada pela regulagem do parafuso regulador. Em sentido contrário, o ar
passa livre através de uma válvula de retenção através do desvio (by pass). No caso
da figura 65, uma membrana faz a função de uma válvula de retenção. Em um
sentido ela se flexiona, permitindo o livre fluxo do ar comprimido, enquanto que no
sentido contrário, o ar a prende contra um assento, bloqueando sua passagem,
conforme figura 65 (a).
É vantajosa e mais correta a montagem desses elementos o mais próximo possível
do componente a ser controlado.

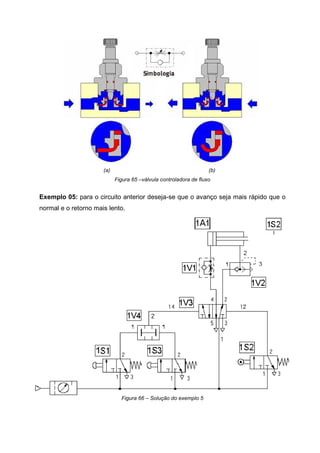

50. (a)
(b)
Figura 65 –válvula controladora de fluxo
Exemplo 05: para o circuito anterior deseja-se que o avanço seja mais rápido que o
normal e o retorno mais lento.
Figura 66 – Solução do exemplo 5

51. CAPÍTULO 07 – MÉTODOS DE CONSTRUÇÃO DE
CIRCUITOS
7.1 – INTRODUÇÃO
Os diagramas de funcionamento são utilizados para representar as sequências
funcionais, de comandos mecânicos, pneumáticos, hidráulicos, eltropneumáticos,
eletrohidráulicos, eletrônicos, etc. O diagrama de funcionamento, é, em muitos caso,
a base para elaboração dos esqu3emas de funcionamento, conforme a Norma DIN
40719.
7.2 – DIAGRAMA DE MOVIMENTOS
A primeira etapa da construção de circuitos pneumáticos consiste na determinação da
sequência de movimentos dos atuadores e da sequência dos comandos de sinais.
Tomando-se como exemplo a figura 01 abaixo:
Figura 67: transporte de pacotes
Neste exemplo, os pacotes que chegam por uma esteira transportadora de rolos são
levantados e empurrados pelas hastes de dois cilindros pneumáticos para outra
esteira transportadora. Pode-se impor como condição do projeto: a haste do segundo
cilindro só deverá retornar após a haste do primeiro ter retornado.
Há diversas formas de se descrever uma sequência de movimentos:
a) Sequência cronológica
1 - a haste do cilindro A avança e eleva a carga;
2 - a haste do cilindro B empurra a carga para a segunda esteira;
3 - a haste do cilindro A retorna a sua posição inicial;

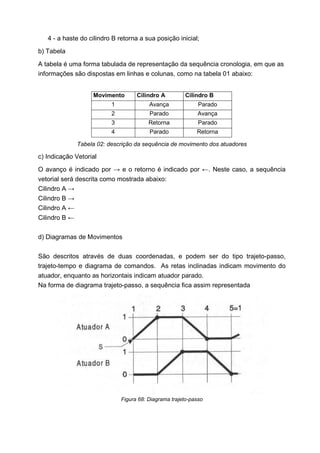

52. 4 - a haste do cilindro B retorna a sua posição inicial;
b) Tabela
A tabela é uma forma tabulada de representação da sequência cronologia, em que as
informações são dispostas em linhas e colunas, como na tabela 01 abaixo:
Movimento
Cilindro A
Cilindro B
1
Avança
Parado
2
Parado
Avança
3
Retorna
Parado
4
Parado
Retorna
Tabela 02: descrição da sequência de movimento dos atuadores
c) Indicação Vetorial
O avanço é indicado por → e o retorno é indicado por ←. Neste caso, a sequência
vetorial será descrita como mostrada abaixo:
Cilindro A →
Cilindro B →
Cilindro A ←
Cilindro B ←
d) Diagramas de Movimentos
São descritos através de duas coordenadas, e podem ser do tipo trajeto-passo,
trajeto-tempo e diagrama de comandos. As retas inclinadas indicam movimento do
atuador, enquanto as horizontais indicam atuador parado.
Na forma de diagrama trajeto-passo, a sequência fica assim representada
Figura 68: Diagrama trajeto-passo

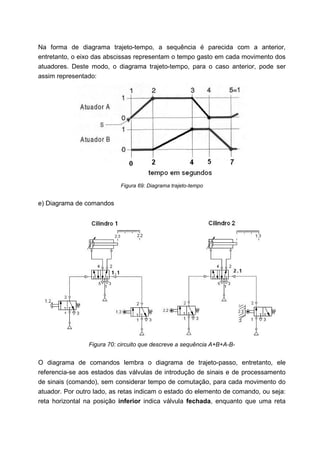

53. Na forma de diagrama trajeto-tempo, a sequência é parecida com a anterior,
entretanto, o eixo das abscissas representam o tempo gasto em cada movimento dos
atuadores. Deste modo, o diagrama trajeto-tempo, para o caso anterior, pode ser
assim representado:
Figura 69: Diagrama trajeto-tempo
e) Diagrama de comandos
Figura 70: circuito que descreve a sequência A+B+A-B-
O diagrama de comandos lembra o diagrama de trajeto-passo, entretanto, ele
referencia-se aos estados das válvulas de introdução de sinais e de processamento
de sinais (comando), sem considerar tempo de comutação, para cada movimento do
atuador. Por outro lado, as retas indicam o estado do elemento de comando, ou seja:
reta horizontal na posição inferior indica válvula fechada, enquanto que uma reta

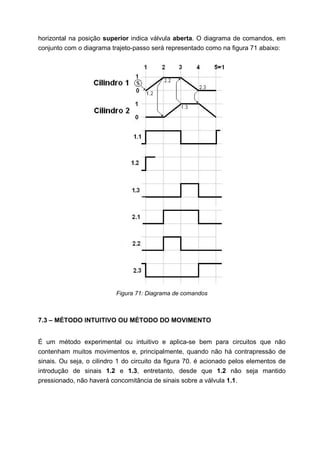

54. horizontal na posição superior indica válvula aberta. O diagrama de comandos, em
conjunto com o diagrama trajeto-passo será representado como na figura 71 abaixo:
Figura 71: Diagrama de comandos
7.3 – MÉTODO INTUITIVO OU MÉTODO DO MOVIMENTO
É um método experimental ou intuitivo e aplica-se bem para circuitos que não
contenham muitos movimentos e, principalmente, quando não há contrapressão de
sinais. Ou seja, o cilindro 1 do circuito da figura 70. é acionado pelos elementos de
introdução de sinais 1.2 e 1.3, entretanto, desde que 1.2 não seja mantido
pressionado, não haverá concomitância de sinais sobre a válvula 1.1.

55. Exercícios
Exercício 01 – Monte um circuito pneumático com acionamento de partida manual e
retorno automático por fim-de-curso.
Exercício 02 – Monte um circuito pneumático com acionamento de partida manual
(com trava) e que realize infinitos ciclos. A interrupção dos ciclos manterá a haste
retornada.

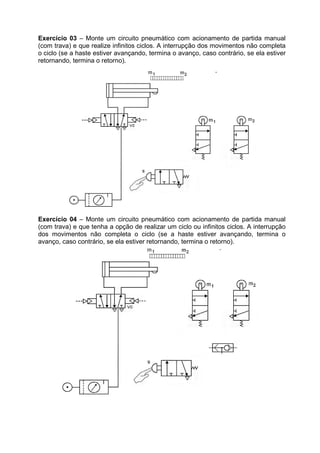

56. Exercício 03 – Monte um circuito pneumático com acionamento de partida manual
(com trava) e que realize infinitos ciclos. A interrupção dos movimentos não completa
o ciclo (se a haste estiver avançando, termina o avanço, caso contrário, se ela estiver
retornando, termina o retorno).
Exercício 04 – Monte um circuito pneumático com acionamento de partida manual
(com trava) e que tenha a opção de realizar um ciclo ou infinitos ciclos. A interrupção
dos movimentos não completa o ciclo (se a haste estiver avançando, termina o
avanço, caso contrário, se ela estiver retornando, termina o retorno).

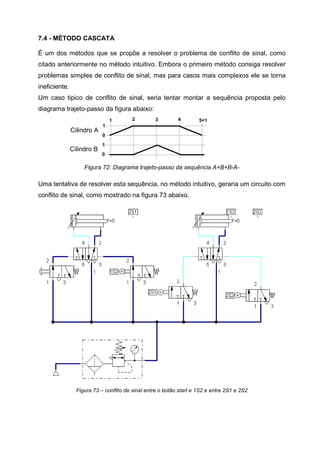

57. 7.4 - MÉTODO CASCATA
É um dos métodos que se propõe a resolver o problema de conflito de sinal, como
citado anteriormente no método intuitivo. Embora o primeiro método consiga resolver
problemas simples de conflito de sinal, mas para casos mais complexos ele se torna
ineficiente.
Um caso tipico de conflito de sinal, seria tentar montar a sequência proposta pelo
diagrama trajeto-passo da figura abaixo:
1
Cilindro A
Cilindro B
2
3
4
5=1
1
0
1
0
Figura 72: Diagrama trajeto-passo da sequência A+B+B-A-
Uma tentativa de resolver esta sequência, no método intuitivo, geraria um circuito com
conflito de sinal, como mostrado na figura 73 abaixo.
Figura 73 – conflito de sinal entre o botão start e 1S2 e entre 2S1 e 2S2

58. O Método Cascata baseia-se na criação de linhas de pressão para eliminar os
conflitos de sinal. Ou seja, ao se encontrar o conflito, tira-se a pressão daquela linha e
pressuriza-se a próxima linha, para então executar o próximo passo da sequência
proposta na montagem do circuito.
Para entender o método, é importante a definição de alguns conceitos:
•
Válvula memória: são as válvulas que ficam abaixo das linhas de pressão; são
responsáveis pela mudança de pressão de uma linha para outra. Recebem este
nome porque guardam memória de sua posição, uma vez cedido o sinal que lhe
foi enviado para mudar sua condição anterior. São válvulas que não possuem
retorno por mola.
•
Conflito de sinal: ocorre quando um atuador provoca nele mesmo o próximo
movimento. Caracteriza-se pela repetição de uma letra (que designa o nome do
atuador) com sinal diferente do anterior. A figura 74 abaixo mostra um exemplo de
conflito de sinal:
A+B+/B-AFigura 74 – conflito de sinal na sequência A+B+B-A-
Para montar um circuito, é importante seguir os passos abaixo
01- separar os conflitos de sinal. Veja os exemplos abaixo: cada barra separa os
conflitos da sequências.
Exemplo:
a) A+B+/B-A-: 1 conflito de sinal
b) A+B+/B-A-/A+/A-: 3 conflitos de sinal
Esta separação cria subsequências da sequência global. Cada linha de pressão ficará
responsável por executar cada subsequência. Ou seja, no primeiro exemplo, a linha
de pressão 1 executará A+B+, enquanto a linha de pressão 2 executará B-A-.
02 – contar a quantidade de linhas de pressão. Ou seja, a quantidade de linhas de
pressão é igual ao número de conflitos.
03 – Definir a quantidade de válvulas de memória. Ou seja, o número de válvulas de
memória é igual a quantidade de linhas de pressão menos 1.
Assim, para os exemplos acima tem-se:
a) A+B+/B-A-: 1 conflito de sinal – 2 linhas de pressão – 1 vávlula memória

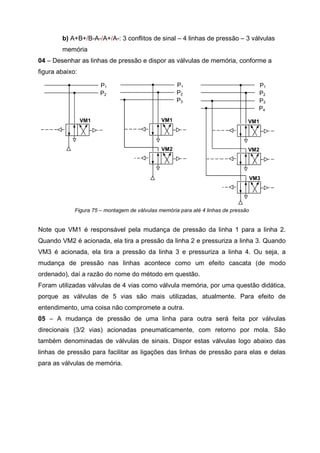

59. b) A+B+/B-A-/A+/A-: 3 conflitos de sinal – 4 linhas de pressão – 3 válvulas
memória
04 – Desenhar as linhas de pressão e dispor as válvulas de memória, conforme a
figura abaixo:
P1
P2
P3
P1
P2
P1
P2
P3
P4
VM1
VM1
VM2
VM1
VM2
VM3
Figura 75 – montagem de válvulas memória para até 4 linhas de pressão
Note que VM1 é responsável pela mudança de pressão da linha 1 para a linha 2.
Quando VM2 é acionada, ela tira a pressão da linha 2 e pressuriza a linha 3. Quando
VM3 é acionada, ela tira a pressão da linha 3 e pressuriza a linha 4. Ou seja, a
mudança de pressão nas linhas acontece como um efeito cascata (de modo
ordenado), daí a razão do nome do método em questão.
Foram utilizadas válvulas de 4 vias como válvula memória, por uma questão didática,
porque as válvulas de 5 vias são mais utilizadas, atualmente. Para efeito de
entendimento, uma coisa não compromete a outra.
05 – A mudança de pressão de uma linha para outra será feita por válvulas
direcionais (3/2 vias) acionadas pneumaticamente, com retorno por mola. São
também denominadas de válvulas de sinais. Dispor estas válvulas logo abaixo das
linhas de pressão para facilitar as ligações das linhas de pressão para elas e delas
para as válvulas de memória.

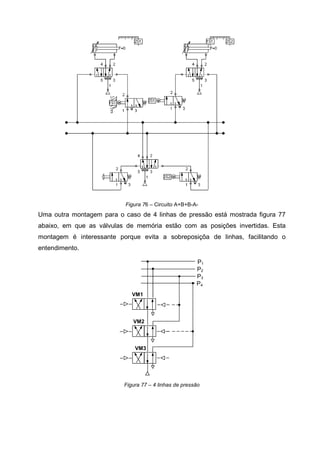

60. Figura 76 – Circuito A+B+B-A-
Uma outra montagem para o caso de 4 linhas de pressão está mostrada figura 77
abaixo, em que as válvulas de memória estão com as posições invertidas. Esta
montagem é interessante porque evita a sobreposiçõa de linhas, facilitando o
entendimento.
P1
P2
P3
P4
VM1
VM2
VM3
Figura 77 – 4 linhas de pressão

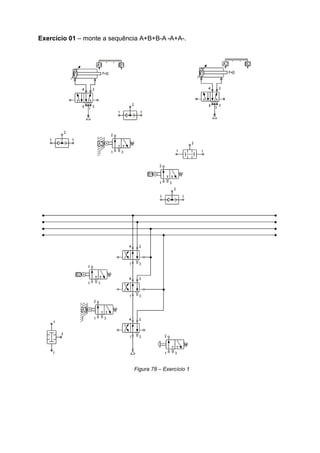

61. Exercício 01 – monte a sequência A+B+B-A -A+A-.
Figura 78 – Exercício 1

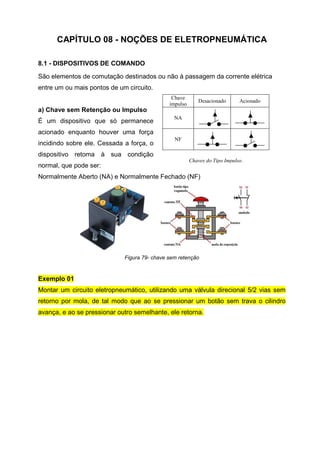

62. CAPÍTULO 08 - NOÇÕES DE ELETROPNEUMÁTICA
8.1 - DISPOSITIVOS DE COMANDO
São elementos de comutação destinados ou não à passagem da corrente elétrica
entre um ou mais pontos de um circuito.
Chave
impulso
Desacionado
Acionado
a) Chave sem Retenção ou Impulso
É um dispositivo que só permanece
NA
acionado enquanto houver uma força
incidindo sobre ele. Cessada a força, o
NF
dispositivo retoma à sua condição
normal, que pode ser:
Chaves do Tipo Impulso.
Normalmente Aberto (NA) e Normalmente Fechado (NF)
Figura 79- chave sem retenção
Exemplo 01
Montar um circuito eletropneumático, utilizando uma válvula direcional 5/2 vias sem
retorno por mola, de tal modo que ao se pressionar um botão sem trava o cilindro
avança, e ao se pressionar outro semelhante, ele retorna.

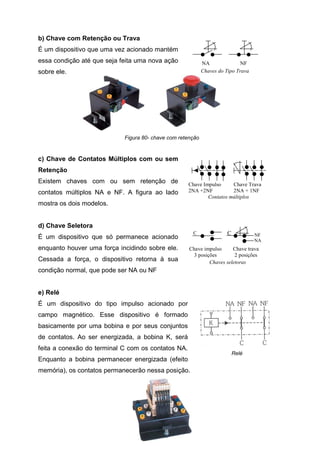

63. b) Chave com Retenção ou Trava
É um dispositivo que uma vez acionado mantém
essa condição até que seja feita uma nova ação
NA
NF
Chaves do Tipo Trava
sobre ele.
Figura 80- chave com retenção
c) Chave de Contatos Múltiplos com ou sem
Retenção
Existem chaves com ou sem retenção de
contatos múltiplos NA e NF. A figura ao lado
Chave Impulso
Chave Trava
2NA +2NF
2NA + 1NF
Contatos múltiplos
mostra os dois modelos.
d) Chave Seletora
C
É um dispositivo que só permanece acionado
enquanto houver uma força incidindo sobre ele.
Cessada a força, o dispositivo retorna à sua
C
NF
NA
Chave impulso
Chave trava
3 posições
2 posições
Chaves seletoras
condição normal, que pode ser NA ou NF
e) Relé
É um dispositivo do tipo impulso acionado por
campo magnético. Esse dispositivo é formado
basicamente por uma bobina e por seus conjuntos
de contatos. Ao ser energizada, a bobina K, será
feita a conexão do terminal C com os contatos NA.
Enquanto a bobina permanecer energizada (efeito
memória), os contatos permanecerão nessa posição.
Relé

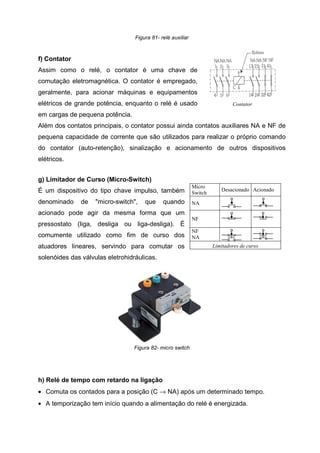

64. Figura 81- relé auxiliar
f) Contator
Assim como o relé, o contator é uma chave de
comutação eletromagnética. O contator é empregado,
geralmente, para acionar máquinas e equipamentos
elétricos de grande potência, enquanto o relé é usado
Contator
em cargas de pequena potência.
Além dos contatos principais, o contator possui ainda contatos auxiliares NA e NF de
pequena capacidade de corrente que são utilizados para realizar o próprio comando
do contator (auto-retenção), sinalização e acionamento de outros dispositivos
elétricos.
g) Limitador de Curso (Micro-Switch)
É um dispositivo do tipo chave impulso, também
Micro
Switch
denominado
NA
de
"micro-switch",
que
quando
Desacionado Acionado
acionado pode agir da mesma forma que um
pressostato (liga, desliga ou liga-desliga). É
comumente utilizado como fim de curso dos
atuadores lineares, servindo para comutar os
NF
NF
NA
Limitadores de curso
solenóides das válvulas eletrohidráulicas.
Figura 82- micro switch
h) Relé de tempo com retardo na ligação
• Comuta os contados para a posição (C → NA) após um determinado tempo.
• A temporização tem início quando a alimentação do relé é energizada.

65. • Ao ligar a chave S, é iniciada a contagem de tempo conforme foi ajustado no relé.
• Transcorrido o tempo ajustado, o relé comutará os contatos, ascendendo a
lâmpada.
i) Relé de tempo com retardo no desligamento
• Comuta os contados para a posição (C → NA) após um determinado tempo.
• A temporização tem início quando a alimentação do relé é cessada.
• Ao ligar a chave S, a lâmpada é ligada.
• Ao desligar a chave S, inicia-se a contagem do tempo ajustado no relé. Cessado o
tempo, o contato retorna à posição (C → NF).
j) Contador de impulsos elétricos
• Dispositivo utilizado para realizar (disparar) um evento a partir de uma contagem
progressiva de impulsos elétricos provenientes de sensores, chaves de impulso,
etc.
• A comutação ocorre quando a contagem de impulso elétrico iguala-se ao valor
previamente programado no contador.
• O reset do contador (zeragem da contagem) pode ser feito eletricamente, por meio
de um impulso elétrico, ou pela ação manual.
Relés (símbolos elétricos)
A1
A1
A1
R1
A2
A2
A2
R2
Retardo na
ativação
Retardo na
desativação
Contador
Retardo na
ativação
Retardo na
desativação
8.2 - DISPOSITIVOS DE PROTEÇÃO
a) Fusível
É um dispositivo que proporciona proteção contra correntes de
curto-circuito. Deve ser dimensionado para uma corrente de 20%
acima da corrente nominal.
Fusível

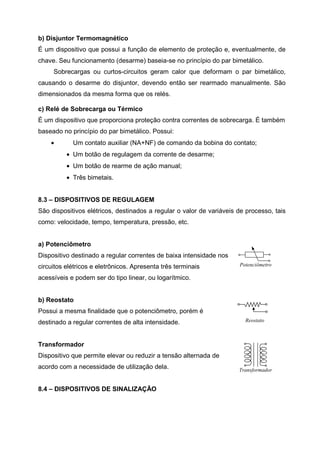

66. b) Disjuntor Termomagnético
É um dispositivo que possui a função de elemento de proteção e, eventualmente, de
chave. Seu funcionamento (desarme) baseia-se no princípio do par bimetálico.
Sobrecargas ou curtos-circuitos geram calor que deformam o par bimetálico,
causando o desarme do disjuntor, devendo então ser rearmado manualmente. São
dimensionados da mesma forma que os relés.
c) Relé de Sobrecarga ou Térmico
É um dispositivo que proporciona proteção contra correntes de sobrecarga. É também
baseado no princípio do par bimetálico. Possui:
•
Um contato auxiliar (NA+NF) de comando da bobina do contato;
• Um botão de regulagem da corrente de desarme;
• Um botão de rearme de ação manual;
• Três bimetais.
8.3 – DISPOSITIVOS DE REGULAGEM
São dispositivos elétricos, destinados a regular o valor de variáveis de processo, tais
como: velocidade, tempo, temperatura, pressão, etc.
a) Potenciômetro
Dispositivo destinado a regular correntes de baixa intensidade nos
circuitos elétricos e eletrônicos. Apresenta três terminais
Potenciômetro
acessíveis e podem ser do tipo linear, ou logarítmico.
b) Reostato
Possui a mesma finalidade que o potenciômetro, porém é
destinado a regular correntes de alta intensidade.
Reostato
Transformador
Dispositivo que permite elevar ou reduzir a tensão alternada de
acordo com a necessidade de utilização dela.
8.4 – DISPOSITIVOS DE SINALIZAÇÃO
Transformador

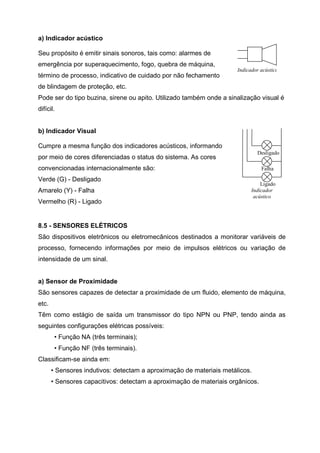

67. a) Indicador acústico
Seu propósito é emitir sinais sonoros, tais como: alarmes de
emergência por superaquecimento, fogo, quebra de máquina,
Indicador acústico
término de processo, indicativo de cuidado por não fechamento
de blindagem de proteção, etc.
Pode ser do tipo buzina, sirene ou apito. Utilizado também onde a sinalização visual é
difícil.
b) Indicador Visual
Cumpre a mesma função dos indicadores acústicos, informando
Desligado
por meio de cores diferenciadas o status do sistema. As cores
convencionadas internacionalmente são:
Verde (G) - Desligado
Amarelo (Y) - Falha
Vermelho (R) - Ligado
Falha
Ligado
Indicador
acústico
8.5 - SENSORES ELÉTRICOS
São dispositivos eletrônicos ou eletromecânicos destinados a monitorar variáveis de
processo, fornecendo informações por meio de impulsos elétricos ou variação de
intensidade de um sinal.
a) Sensor de Proximidade
São sensores capazes de detectar a proximidade de um fluido, elemento de máquina,
etc.
Têm como estágio de saída um transmissor do tipo NPN ou PNP, tendo ainda as
seguintes configurações elétricas possíveis:
• Função NA (três terminais);
• Função NF (três terminais).
Classificam-se ainda em:
• Sensores indutivos: detectam a aproximação de materiais metálicos.
• Sensores capacitivos: detectam a aproximação de materiais orgânicos.

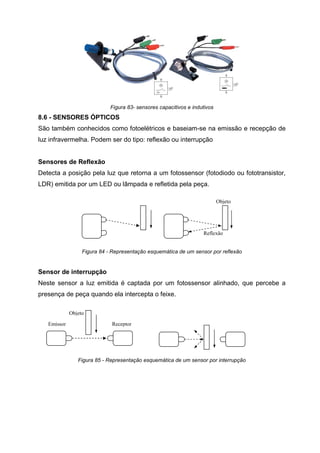

68. Figura 83- sensores capacitivos e indutivos
8.6 - SENSORES ÓPTICOS
São também conhecidos como fotoelétricos e baseiam-se na emissão e recepção de
luz infravermelha. Podem ser do tipo: reflexão ou interrupção
Sensores de Reflexão
Detecta a posição pela luz que retorna a um fotossensor (fotodiodo ou fototransistor,
LDR) emitida por um LED ou lâmpada e refletida pela peça.
Objeto
Reflexão
Figura 84 - Representação esquemática de um sensor por reflexão
Sensor de interrupção
Neste sensor a luz emitida é captada por um fotossensor alinhado, que percebe a
presença de peça quando ela intercepta o feixe.
Objeto
Emissor
Receptor
Figura 85 - Representação esquemática de um sensor por interrupção

69. 8.7 - SENSORES DE PRESSÃO OU PRESSOSTATO
É um dispositivo eletromecânico que converte uma ação mecânica (gerada pela
pressão do fluido, ao alcançar uma pressão pré-programada), em uma ação elétrica,
como estabelecer ou cortar uma conexão.
8.8 - SENSORES DE TEMPERATURA OU TERMOSTATO
É um dispositivo eletromecânico dotado de um potenciômetro para a regulagem da
temperatura de disparo. Quando a temperatura do meio elevar-se acima da
temperatura regulada no potenciômetro, haverá a comutação deste, permanecendo
até que novamente a temperatura do meio retome à sua condição de equilíbrio.
Diferente dos limitadores de cursos que funcionam como uma chave NA e/ou NF, os
sensores elétricos e ópticos possuem três terminais: uma fase, um neutro, e um sinal
de saída, como mostram as figuras abaixo:
P
T
NF NA
Pressostato
NF NA
Termostato
Capacitivo
Indutivo
Figura 86- simbologia de sensores
8.9 - SELO
É um chaveamento que se faz para garantir que, uma vez pressionado um botão sem
trava, a haste do cilindro continua a avançar ou retornar, como mostra a figura abaixo:
Selo
Start
K1
K1
1Y1
K1
Figura 87 - Representação esquemática de um selo elétrico

70. Isto é necessário quando as válvulas eletropneumáticas não possuem memória de
posição, ou seja, têm retorno por mola (principalmente as 4/3 vias). Quando as
válvulas não possuem retorno por mola, uma vez pressionado o botão que atua
determinado solenóide, a válvula mantém sua posição, mesmo que se retire o dedo
do botão. É um contato do próprio relé que configura o selo, conforme esquema
mostrado anteriormente.
Outra aplicação do selo é para o caso da falta de energia. Ou seja, se faltar energia, o
circuito é desligado. Mas se a energia voltar, o circuito continua desligado.
8.10 - ALIMENTAÇÃO DO CIRCUITO
Os circuitos eletropneumáticos são alimentados por Corrente Contínua, a uma tensão
de 12 ou 24 Volts. A corrente contínua dá mais estabilidade ao circuito porque gera
menos ruído que a alternada. Estes ruídos podem influenciar o funcionamento dos
solenóides podendo tornar o circuito instável, em termos de operação e perigoso, em
termos de manutenção.
Exercícios
Para cada exercício abaixo, montar o circuito pneumático ao lado do circuito elétrico.
Exercício 02) Montar um circuito eletropneumático, utilizando uma válvula direcional
5/2 vias com retorno por mola, de tal modo que ao se pressionar o botão start sem
trava, o cilindro avança. Quando chegar ao fim do curso, o cilindro retorne
automaticamente.

71. Exercício 03) Montar um circuito eletropneumático, utilizando uma válvula direcional
5/2 vias com retorno por mola, de tal modo que ao se pressionar um botão sem trava
a haste avança, e ao chegar ao fim do curso, ela retorne automaticamente, após 5
segundos. Adicionar um botão de emergência, que pára a haste em qualquer posição.
Exercício 04) Montar um circuito eletrohidráulico, utilizando uma válvula direcional
4/3 vias centrada por mola, de tal modo que ao se pressionar um botão o cilindro
avança, e ao se pressionar outro ele retorne. Estes botões devem ser sem trava.
Adicionar um botão de emergência, que pára a haste em qualquer posição.

72. Exercício 05) Montar um circuito eletropneumático, utilizando uma válvula direcional
4/3 vias centrada por mola, que gera um ciclo indefinidamente (loop), até que se
pressione um botão.Neste caso, a haste pára em qualquer posição.
Exercício 06) Montar um circuito eletropneumático, que gere um loop, até que se
pressione um botão.Neste caso, a haste deve ficar retraída.

73. Exercício 07) Montar um circuito eletropneumático, que gere um loop de cinco
sequências. Adicionar botão de emergência, tal que ao ser acionado, o ciclo é
interrompido e a haste retraia.

74. 8.12 – QUADRO DE SOLENÓIDES
O quadro de solenóides é um recurso bastante útil para detecção de falhas em
circuitos eletropneumáticos (ou eletrohidráulicos), pois ele indica quais solenóides
devem estar energizados para cada um dos eventos (movimento de translação ou
rotação) dos atuadores em um circuito. Deste modo, quando o circuito executa uma
sequência incompleta de eventos, basta identificar quais os solenóides são
responsáveis pelo próximo evento, no quadro de solenóides. Após a localização dos
solenóides em questão, basta verificar qual não está energizado, ou com pane e
trocá-lo por outro que esteja funcionando. Verificar se há alguma causa mecânica ou
elétrica que esteja gerando a pane do solenóide e eliminá-la.
O circuito abaixo simula uma furadeira hidráulica, onde a fixação da peça a ser furada
ocorre pelo avanço das hastes dos cilindros C e A, respectivamente. O cilindro B
possui um motor hidráulico na ponta da haste que gira a broca. Considere que os
cilindros avançam na ordem: C, A e B. Entretanto, um depende do outro para
avançar. No avanço da haste do cilindro B, o motor gira no sentido horário. Na
inversão do giro do motor, a haste do cilindro B retorna. O retorno da haste do cilindro
A depende do retorno da haste do cilindro B. O retorno da haste do cilindro C
depende do retorno da haste do cilindro A.

75. S8
B
A
S4
S5
S6
C
S1
H2O
S3
S2
Quadro de solenóides
Operações S1 S2 S3 S4 S5 S6 S7 S8
Av. Cil. A
Av. Cil. B
Av. Cil. C
M. Hidr
M. Hidr.
Cil.B 2º Vel.
Ret. Cil. A
Ret. Cil. B
Ret. Cil. C
S7

76. Referências
http://www.schulz.com.br
