O documento discute as principais tecnologias de redes WAN, incluindo Frame Relay e ATM. Frame Relay usa circuitos virtuais e é adequado para interconectar LANs, enquanto ATM usa células fixas de 53 bytes para fornecer suporte à qualidade de serviço para aplicações multimídia. Ambas as tecnologias usam identificadores para endereçamento e sinalização para gerenciamento de tráfego e congestionamento.

1. Tecnologias de Redes WAN's Prof. Mauro Tapajós

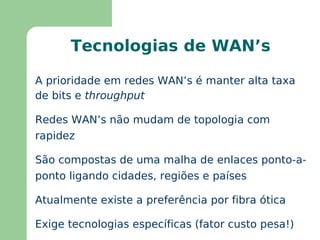

2. Tecnologias de WAN’s A prioridade em redes WAN’s é manter alta taxa de bits e throughput

3. Redes WAN’s não mudam de topologia com rapidez

4. São compostas de uma malha de enlaces ponto-a-ponto ligando cidades, regiões e países

5. Atualmente existe a preferência por fibra ótica

6. Exige tecnologias específicas (fator custo pesa!)

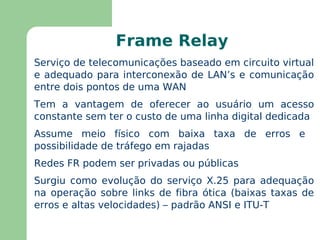

7. Frame Relay Serviço de telecomunicações baseado em circuito virtual e adequado para interconexão de LAN’s e comunicação entre dois pontos de uma WAN

8. Tem a vantagem de oferecer ao usuário um acesso constante sem ter o custo de uma linha digital dedicada

9. Assume meio físico com baixa taxa de erros e possibilidade de tráfego em rajadas

10. Redes FR podem ser privadas ou públicas

11. Surgiu como evolução do serviço X.25 para adequação na operação sobre links de fibra ótica (baixas taxas de erros e altas velocidades) – padrão ANSI e ITU-T

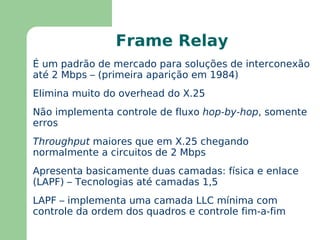

12. Frame Relay É um padrão de mercado para soluções de interconexão até 2 Mbps – (primeira aparição em 1984)

13. Elimina muito do overhead do X.25

14. Não implementa controle de fluxo hop-by-hop , somente erros

15. Throughput maiores que em X.25 chegando normalmente a circuitos de 2 Mbps

16. Apresenta basicamente duas camadas: física e enlace (LAPF) – Tecnologias até camadas 1,5

17. LAPF – implementa uma camada LLC mínima com controle da ordem dos quadros e controle fim-a-fim

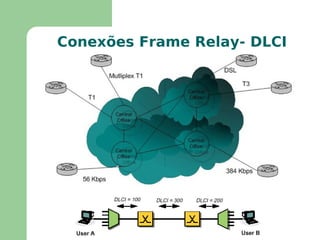

18. Conexões Frame Relay- DLCI

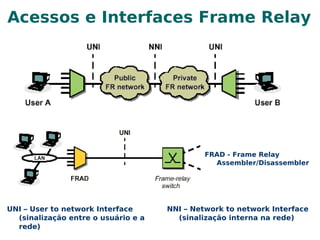

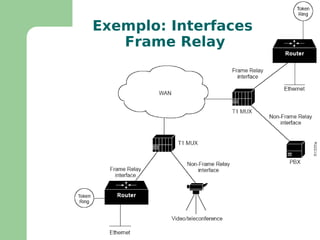

19. UNI – User to network Interface (sinalização entre o usuário e a rede) Acessos e Interfaces Frame Relay NNI – Network to network Interface (sinalização interna na rede) FRAD - Frame Relay Assembler/Disassembler

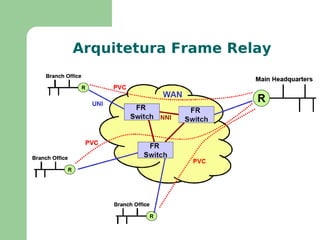

20. Arquitetura Frame Relay

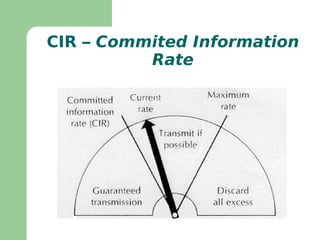

21. CIR – Commited Information Rate

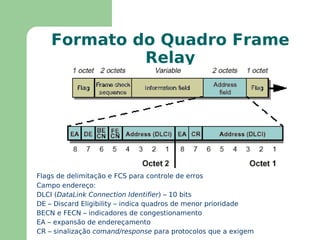

22. Formato do Quadro Frame Relay Flags de delimitação e FCS para controle de erros

23. Campo endereço: DLCI ( DataLink Connection Identifier ) – 10 bits

24. DE – Discard Eligibility – indica quadros de menor prioridade

25. BECN e FECN – indicadores de congestionamento

26. EA – expansão de endereçamento

27. CR – sinalização comand/response para protocolos que a exigem

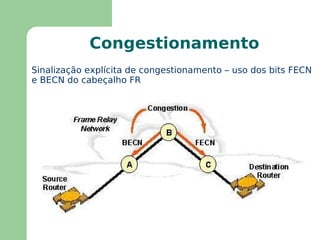

28. Congestionamento Sinalização explícita de congestionamento – uso dos bits FECN e BECN do cabeçalho FR

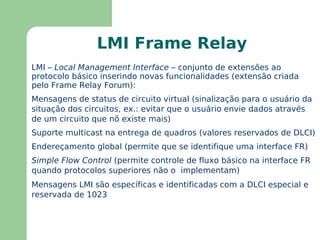

29. LMI Frame Relay LMI – Local Management Interface – conjunto de extensões ao protocolo básico inserindo novas funcionalidades (extensão criada pelo Frame Relay Forum): Mensagens de status de circuito virtual (sinalização para o usuário da situação dos circuitos, ex.: evitar que o usuário envie dados através de um circuito que nõ existe mais)
