Frame- Relay
PARTE 2 - Frame-Relay
Prof: Zanegrey Mançano Bessa
CEFET-RJ
Frame- Relay

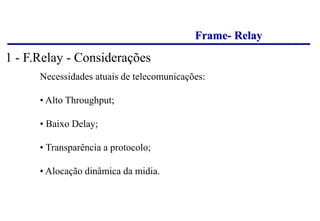

Necessidades atuais de telecomunicações:
• Alto Throughput;
• Baixo Delay;
• Transparência a protocolo;
• Alocação dinâmica da midia.
1 - F.Relay - Considerações
Frame- Relay

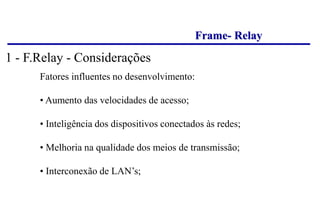

Fatores influentes no desenvolvimento:
• Aumento das velocidades de acesso;
• Inteligência dos dispositivos conectados às redes;
• Melhoria na qualidade dos meios de transmissão;
• Interconexão de LAN’s;
1 - F.Relay - Considerações
Frame- Relay
1 - F.Relay - Considerações
Meios disponíveis:
• Acessos Dedicados;
• Acesso Comutado X.25;
Frame- Relay

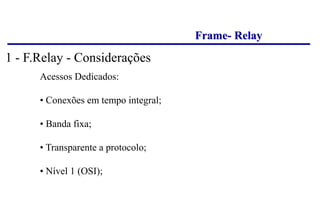

Acessos Dedicados:
• Conexões em tempo integral;
• Banda fixa;
• Transparente a protocolo;
• Nível 1 (OSI);
1 - F.Relay - Considerações

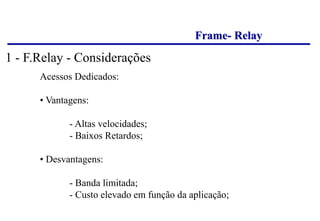

Frame- Relay
Acessos Dedicados:
• Vantagens:
- Altas velocidades;
- Baixos Retardos;
• Desvantagens:
- Banda limitada;
- Custo elevado em função da aplicação;
1 - F.Relay - Considerações
Frame- Relay

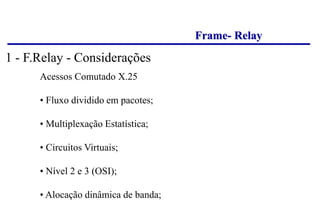

Acessos Comutado X.25
• Fluxo dividido em pacotes;
• Multiplexação Estatística;
• Circuitos Virtuais;
• Nível 2 e 3 (OSI);
• Alocação dinâmica de banda;
1 - F.Relay - Considerações
Frame- Relay

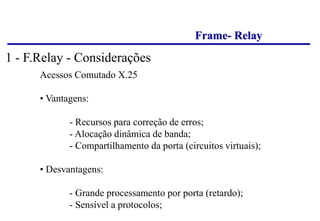

Acessos Comutado X.25
• Vantagens:
- Recursos para correção de erros;
- Alocação dinâmica de banda;
- Compartilhamento da porta (circuitos virtuais);
• Desvantagens:
- Grande processamento por porta (retardo);
- Sensível a protocolos;
1 - F.Relay - Considerações
Frame- Relay
• Protocolos inteligentes nas camadas mais elevadas;
• Linhas de transmissão de boa qualidade;
• Aplicações que tolerem retardo variável;
2 - F.Relay - Requisitos
Frame- Relay

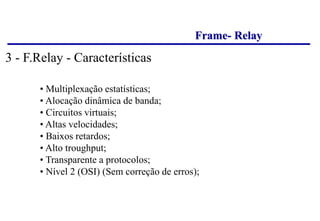

• Multiplexação estatísticas;
• Alocação dinâmica de banda;
• Circuitos virtuais;
• Altas velocidades;
• Baixos retardos;
• Alto troughput;
• Transparente a protocolos;
• Nível 2 (OSI) (Sem correção de erros);
3 - F.Relay - Características
Frame- Relay

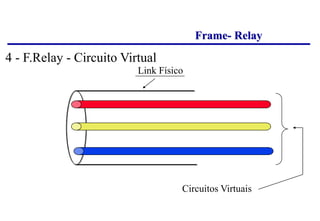

Link Físico
Circuitos Virtuais
4 - F.Relay - Circuito Virtual

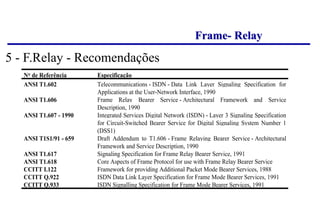

Frame- Relay
N de Referência Especificação
ANSI T1.602 Telecommunications - ISDN - Data Link Layer Signaling Specification for
Applications at the User-Network Interface, 1990
ANSI T1.606 Frame Relay Bearer Service - Architectural Framework and Service
Description, 1990
ANSI T1.607 - 1990 Integrated Services Digital Network (ISDN) - Layer 3 Signaling Specification
for Circuit-Switched Bearer Service for Digital Signaling System Number 1
(DSS1)
ANSI T1S1/91 - 659 Draft Addendum to T1.606 - Frame Relaying Bearer Service - Architectural
Framework and Service Description, 1990
ANSI T1.617 Signaling Specification for Frame Relay Bearer Service, 1991
ANSI T1.618 Core Aspects of Frame Protocol for use with Frame Relay Bearer Service
CCITT I.122 Framework for providing Additional Packet Mode Bearer Services, 1988
CCITT Q.922 ISDN Data Link Layer Specification for Frame Mode Bearer Services, 1991
CCITT Q.933 ISDN Signalling Specification for Frame Mode Bearer Services, 1991
5 - F.Relay - Recomendações
Frame- Relay

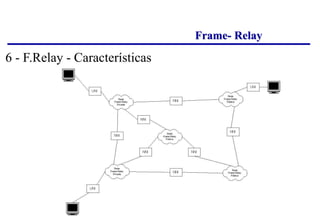

6 - F.Relay - Características
Frame- Relay

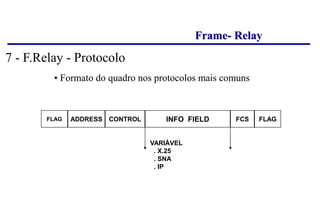

FLAG ADDRESS CONTROL INFO FIELD FCS FLAG
VARIÁVEL
. X.25
. SNA
. IP
• Formato do quadro nos protocolos mais comuns
7 - F.Relay - Protocolo
Frame- Relay

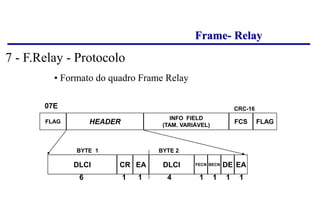

• Formato do quadro Frame Relay
FLAG HEADER
INFO FIELD
(TAM. VARIÁVEL)
FCS FLAG
EA
CR DLCI
DLCI
6 1 1 4
FECN DE
BECN EA
1 1 1
BYTE 1 BYTE 2
1
07E CRC-16
7 - F.Relay - Protocolo
Frame- Relay

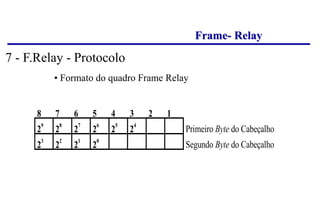

• Formato do quadro Frame Relay
8 7 6 5 4 3 2 1
2
9
2
8
2
7
2
6
2
5
2
4
Primeiro Byte do Cabeçalho
2
3
2
2
2
1
2
0
Segundo Byte do Cabeçalho
7 - F.Relay - Protocolo
Frame- Relay

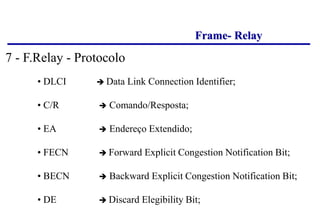

• DLCI  Data Link Connection Identifier;
• C/R  Comando/Resposta;
• EA  Endereço Extendido;
• FECN  Forward Explicit Congestion Notification Bit;
• BECN  Backward Explicit Congestion Notification Bit;
• DE  Discard Elegibility Bit;
7 - F.Relay - Protocolo
Frame- Relay

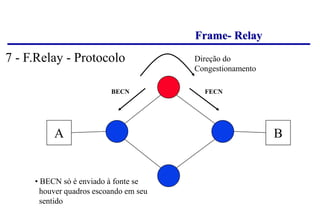

A B
BECN FECN
Direção do
Congestionamento
• BECN só é enviado à fonte se
houver quadros escoando em seu
sentido
7 - F.Relay - Protocolo
Frame- Relay

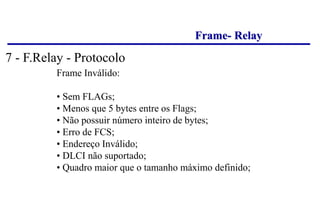

Frame Inválido:
• Sem FLAGs;
• Menos que 5 bytes entre os Flags;
• Não possuir número inteiro de bytes;
• Erro de FCS;
• Endereço Inválido;
• DLCI não suportado;
• Quadro maior que o tamanho máximo definido;
7 - F.Relay - Protocolo
Frame- Relay

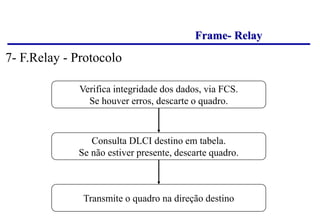

Verifica integridade dos dados, via FCS.
Se houver erros, descarte o quadro.
Consulta DLCI destino em tabela.
Se não estiver presente, descarte quadro.
Transmite o quadro na direção destino
7- F.Relay - Protocolo
Frame- Relay
Se houver qualquer problema com
o quadro, simplesmente descarte-o.
7- F.Relay - Protocolo
Frame- Relay

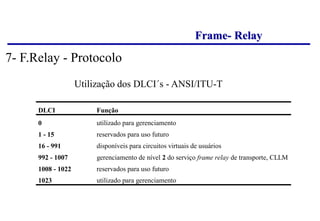

Utilização dos DLCI´s - ANSI/ITU-T
DLCI Função
0 utilizado para gerenciamento
1 - 15 reservados para uso futuro
16 - 991 disponíveis para circuitos virtuais de usuários
992 - 1007 gerenciamento de nível 2 do serviço frame relay de transporte, CLLM
1008 - 1022 reservados para uso futuro
1023 utilizado para gerenciamento
7- F.Relay - Protocolo
Frame- Relay

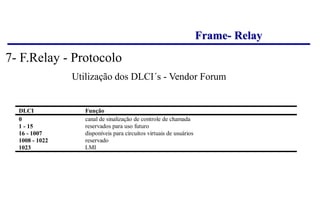

Utilização dos DLCI´s - Vendor Forum
DLCI Função
0 canal de sinalização de controle de chamada
1 - 15 reservados para uso futuro
16 - 1007 disponíveis para circuitos virtuais de usuários
1008 - 1022 reservado
1023 LMI
7- F.Relay - Protocolo

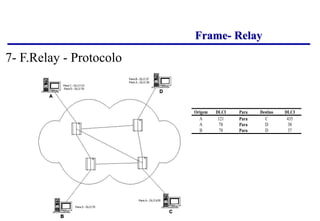

Frame- Relay
Origem DLCI Para Destino DLCI
A 121 Para C 435
A 78 Para D 38
B 78 Para D 37
7- F.Relay - Protocolo
Frame- Relay

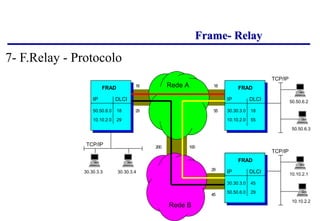

30.30.3.3 30.30.3.4
TCP/IP
FRAD
IP DLCI
50.50.6.0 18
10.10.2.0 29
IP DLCI
30.30.3.0 45
50.50.6.0 29
IP DLCI
30.30.3.0 18
10.10.2.0 55
TCP/IP
50.50.6.2
50.50.6.3
TCP/IP
10.10.2.1
10.10.2.2
Rede B
Rede A 18
55
29
45
29
18
100
200
FRAD
FRAD
7- F.Relay - Protocolo
Frame- Relay
LMI
• Local Management Interface;
• Funções de controle suplementares;
• Suporte para interoperabilidade;
• Alterações nos DLCI´s;
• Usa DLCI 1023;
7- F.Relay - Protocolo

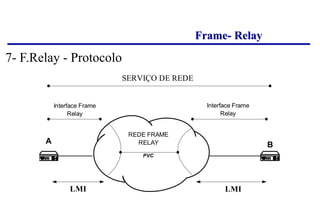

Frame- Relay
A B
REDE FRAME
RELAY
LMI LMI
SERVIÇO DE REDE
PVC
Interface Frame
Relay
Interface Frame
Relay
7- F.Relay - Protocolo
Frame- Relay

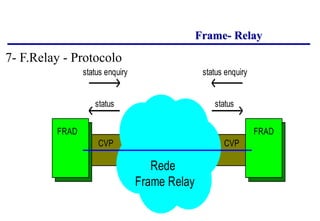

CVP
Frame Relay
Rede
status status
status enquiry status enquiry
FRAD
CVP
FRAD
7- F.Relay - Protocolo
Frame- Relay

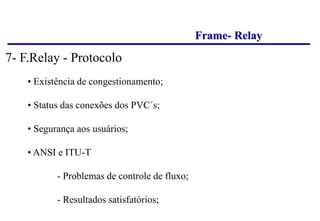

• Existência de congestionamento;
• Status das conexões dos PVC´s;
• Segurança aos usuários;
• ANSI e ITU-T
- Problemas de controle de fluxo;
- Resultados satisfatórios;
7- F.Relay - Protocolo
Frame- Relay

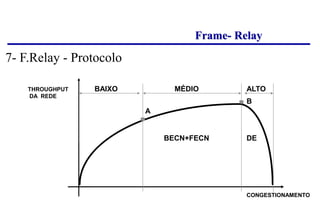

A
B
THROUGHPUT
DA REDE
BAIXO MÉDIO ALTO
CONGESTIONAMENTO
BECN+FECN DE
7- F.Relay - Protocolo

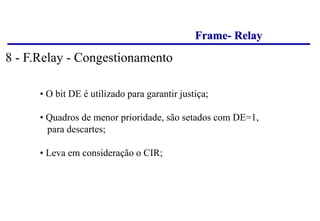

Frame- Relay
• O bit DE é utilizado para garantir justiça;
• Quadros de menor prioridade, são setados com DE=1,
para descartes;
• Leva em consideração o CIR;
8 - F.Relay - Congestionamento
Frame- Relay

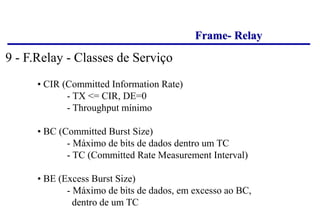

• CIR (Committed Information Rate)
- TX <= CIR, DE=0
- Throughput mínimo
• BC (Committed Burst Size)
- Máximo de bits de dados dentro um TC
- TC (Committed Rate Measurement Interval)
• BE (Excess Burst Size)
- Máximo de bits de dados, em excesso ao BC,
dentro de um TC
9 - F.Relay - Classes de Serviço

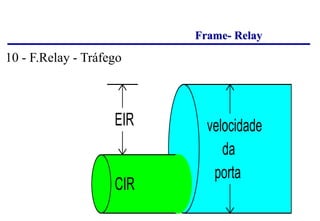

Frame- Relay
porta
CIR
EIR velocidade
da
10 - F.Relay - Tráfego

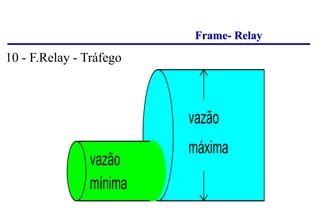

Frame- Relay
vazão
mínima
vazão
máxima
10 - F.Relay - Tráfego
Frame- Relay

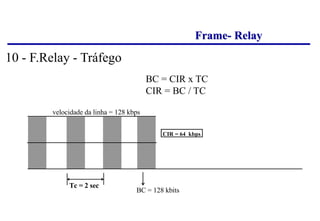

BC = CIR x TC
CIR = BC / TC
velocidade da linha = 128 kbps
BC = 128 kbits
Tc = 2 sec
CIR = 64 kbps
10 - F.Relay - Tráfego

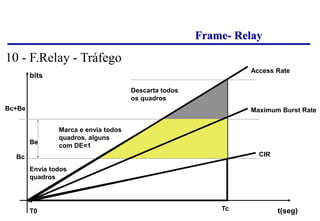

Frame- Relay
T0 Tc t(seg)
bits
Bc
Bc+Be
Access Rate
Maximum Burst Rate
CIR
Descarta todos
os quadros
Be
Envia todos
quadros
Marca e envia todos
quadros, alguns
com DE=1
10 - F.Relay - Tráfego
Frame- Relay
DE=0
DE=1
10 - F.Relay - Tráfego

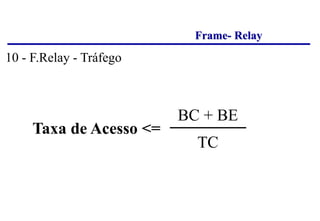

Frame- Relay
Taxa de Acesso <=
BC + BE
TC
10 - F.Relay - Tráfego
Frame- Relay
Tc = Bc/Cir = 0,5 sec
CIR = 64
Bc = 32
Tc = Bc/Cir = 1 sec
CIR = 32
Bc = 32
Tc = Bc/Cir = 1 sec
CIR = 64
Bc = 64
Tc = Bc/Cir = 2 sec
CIR = 32
Bc = 64
Tc = Bc/Cir = 2 sec
CIR = 64
Bc = 128
Tc = Bc/Cir = 4 sec
CIR = 32
Bc = 128
Velocidade de linha = 128 Kbps
10 - F.Relay - Tráfego
Frame- Relay

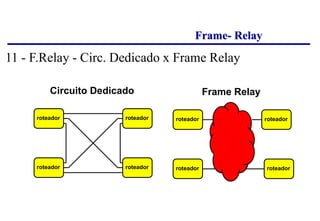

roteador
roteador roteador
Circuito Dedicado
roteador roteador
roteador
roteador
Frame Relay
roteador
11 - F.Relay - Circ. Dedicado x Frame Relay

AULAPROTO_FRELAY.ppt

  • 1.
    Frame- Relay PARTE 2- Frame-Relay Prof: Zanegrey Mançano Bessa CEFET-RJ
  • 2.
    Frame- Relay Necessidades atuaisde telecomunicações: • Alto Throughput; • Baixo Delay; • Transparência a protocolo; • Alocação dinâmica da midia. 1 - F.Relay - Considerações
  • 3.
    Frame- Relay Fatores influentesno desenvolvimento: • Aumento das velocidades de acesso; • Inteligência dos dispositivos conectados às redes; • Melhoria na qualidade dos meios de transmissão; • Interconexão de LAN’s; 1 - F.Relay - Considerações
  • 4.
    Frame- Relay 1 -F.Relay - Considerações Meios disponíveis: • Acessos Dedicados; • Acesso Comutado X.25;
  • 5.
    Frame- Relay Acessos Dedicados: •Conexões em tempo integral; • Banda fixa; • Transparente a protocolo; • Nível 1 (OSI); 1 - F.Relay - Considerações
  • 6.
    Frame- Relay Acessos Dedicados: •Vantagens: - Altas velocidades; - Baixos Retardos; • Desvantagens: - Banda limitada; - Custo elevado em função da aplicação; 1 - F.Relay - Considerações
  • 7.
    Frame- Relay Acessos ComutadoX.25 • Fluxo dividido em pacotes; • Multiplexação Estatística; • Circuitos Virtuais; • Nível 2 e 3 (OSI); • Alocação dinâmica de banda; 1 - F.Relay - Considerações
  • 8.
    Frame- Relay Acessos ComutadoX.25 • Vantagens: - Recursos para correção de erros; - Alocação dinâmica de banda; - Compartilhamento da porta (circuitos virtuais); • Desvantagens: - Grande processamento por porta (retardo); - Sensível a protocolos; 1 - F.Relay - Considerações
  • 9.
    Frame- Relay • Protocolosinteligentes nas camadas mais elevadas; • Linhas de transmissão de boa qualidade; • Aplicações que tolerem retardo variável; 2 - F.Relay - Requisitos
  • 10.
    Frame- Relay • Multiplexaçãoestatísticas; • Alocação dinâmica de banda; • Circuitos virtuais; • Altas velocidades; • Baixos retardos; • Alto troughput; • Transparente a protocolos; • Nível 2 (OSI) (Sem correção de erros); 3 - F.Relay - Características
  • 11.
    Frame- Relay Link Físico CircuitosVirtuais 4 - F.Relay - Circuito Virtual
  • 12.
    Frame- Relay N deReferência Especificação ANSI T1.602 Telecommunications - ISDN - Data Link Layer Signaling Specification for Applications at the User-Network Interface, 1990 ANSI T1.606 Frame Relay Bearer Service - Architectural Framework and Service Description, 1990 ANSI T1.607 - 1990 Integrated Services Digital Network (ISDN) - Layer 3 Signaling Specification for Circuit-Switched Bearer Service for Digital Signaling System Number 1 (DSS1) ANSI T1S1/91 - 659 Draft Addendum to T1.606 - Frame Relaying Bearer Service - Architectural Framework and Service Description, 1990 ANSI T1.617 Signaling Specification for Frame Relay Bearer Service, 1991 ANSI T1.618 Core Aspects of Frame Protocol for use with Frame Relay Bearer Service CCITT I.122 Framework for providing Additional Packet Mode Bearer Services, 1988 CCITT Q.922 ISDN Data Link Layer Specification for Frame Mode Bearer Services, 1991 CCITT Q.933 ISDN Signalling Specification for Frame Mode Bearer Services, 1991 5 - F.Relay - Recomendações
  • 13.
    Frame- Relay 6 -F.Relay - Características
  • 14.
    Frame- Relay FLAG ADDRESSCONTROL INFO FIELD FCS FLAG VARIÁVEL . X.25 . SNA . IP • Formato do quadro nos protocolos mais comuns 7 - F.Relay - Protocolo
  • 15.
    Frame- Relay • Formatodo quadro Frame Relay FLAG HEADER INFO FIELD (TAM. VARIÁVEL) FCS FLAG EA CR DLCI DLCI 6 1 1 4 FECN DE BECN EA 1 1 1 BYTE 1 BYTE 2 1 07E CRC-16 7 - F.Relay - Protocolo
  • 16.
    Frame- Relay • Formatodo quadro Frame Relay 8 7 6 5 4 3 2 1 2 9 2 8 2 7 2 6 2 5 2 4 Primeiro Byte do Cabeçalho 2 3 2 2 2 1 2 0 Segundo Byte do Cabeçalho 7 - F.Relay - Protocolo
  • 17.
    Frame- Relay • DLCI Data Link Connection Identifier; • C/R  Comando/Resposta; • EA  Endereço Extendido; • FECN  Forward Explicit Congestion Notification Bit; • BECN  Backward Explicit Congestion Notification Bit; • DE  Discard Elegibility Bit; 7 - F.Relay - Protocolo
  • 18.
    Frame- Relay A B BECNFECN Direção do Congestionamento • BECN só é enviado à fonte se houver quadros escoando em seu sentido 7 - F.Relay - Protocolo
  • 19.
    Frame- Relay Frame Inválido: •Sem FLAGs; • Menos que 5 bytes entre os Flags; • Não possuir número inteiro de bytes; • Erro de FCS; • Endereço Inválido; • DLCI não suportado; • Quadro maior que o tamanho máximo definido; 7 - F.Relay - Protocolo
  • 20.
    Frame- Relay Verifica integridadedos dados, via FCS. Se houver erros, descarte o quadro. Consulta DLCI destino em tabela. Se não estiver presente, descarte quadro. Transmite o quadro na direção destino 7- F.Relay - Protocolo
  • 21.
    Frame- Relay Se houverqualquer problema com o quadro, simplesmente descarte-o. 7- F.Relay - Protocolo
  • 22.
    Frame- Relay Utilização dosDLCI´s - ANSI/ITU-T DLCI Função 0 utilizado para gerenciamento 1 - 15 reservados para uso futuro 16 - 991 disponíveis para circuitos virtuais de usuários 992 - 1007 gerenciamento de nível 2 do serviço frame relay de transporte, CLLM 1008 - 1022 reservados para uso futuro 1023 utilizado para gerenciamento 7- F.Relay - Protocolo
  • 23.
    Frame- Relay Utilização dosDLCI´s - Vendor Forum DLCI Função 0 canal de sinalização de controle de chamada 1 - 15 reservados para uso futuro 16 - 1007 disponíveis para circuitos virtuais de usuários 1008 - 1022 reservado 1023 LMI 7- F.Relay - Protocolo
  • 24.
    Frame- Relay Origem DLCIPara Destino DLCI A 121 Para C 435 A 78 Para D 38 B 78 Para D 37 7- F.Relay - Protocolo
  • 25.
    Frame- Relay 30.30.3.3 30.30.3.4 TCP/IP FRAD IPDLCI 50.50.6.0 18 10.10.2.0 29 IP DLCI 30.30.3.0 45 50.50.6.0 29 IP DLCI 30.30.3.0 18 10.10.2.0 55 TCP/IP 50.50.6.2 50.50.6.3 TCP/IP 10.10.2.1 10.10.2.2 Rede B Rede A 18 55 29 45 29 18 100 200 FRAD FRAD 7- F.Relay - Protocolo
  • 26.
    Frame- Relay LMI • LocalManagement Interface; • Funções de controle suplementares; • Suporte para interoperabilidade; • Alterações nos DLCI´s; • Usa DLCI 1023; 7- F.Relay - Protocolo
  • 27.
    Frame- Relay A B REDEFRAME RELAY LMI LMI SERVIÇO DE REDE PVC Interface Frame Relay Interface Frame Relay 7- F.Relay - Protocolo
  • 28.
    Frame- Relay CVP Frame Relay Rede statusstatus status enquiry status enquiry FRAD CVP FRAD 7- F.Relay - Protocolo
  • 29.
    Frame- Relay • Existênciade congestionamento; • Status das conexões dos PVC´s; • Segurança aos usuários; • ANSI e ITU-T - Problemas de controle de fluxo; - Resultados satisfatórios; 7- F.Relay - Protocolo
  • 30.
    Frame- Relay A B THROUGHPUT DA REDE BAIXOMÉDIO ALTO CONGESTIONAMENTO BECN+FECN DE 7- F.Relay - Protocolo
  • 31.
    Frame- Relay • Obit DE é utilizado para garantir justiça; • Quadros de menor prioridade, são setados com DE=1, para descartes; • Leva em consideração o CIR; 8 - F.Relay - Congestionamento
  • 32.
    Frame- Relay • CIR(Committed Information Rate) - TX <= CIR, DE=0 - Throughput mínimo • BC (Committed Burst Size) - Máximo de bits de dados dentro um TC - TC (Committed Rate Measurement Interval) • BE (Excess Burst Size) - Máximo de bits de dados, em excesso ao BC, dentro de um TC 9 - F.Relay - Classes de Serviço
  • 33.
  • 34.
  • 35.
    Frame- Relay BC =CIR x TC CIR = BC / TC velocidade da linha = 128 kbps BC = 128 kbits Tc = 2 sec CIR = 64 kbps 10 - F.Relay - Tráfego
  • 36.
    Frame- Relay T0 Tct(seg) bits Bc Bc+Be Access Rate Maximum Burst Rate CIR Descarta todos os quadros Be Envia todos quadros Marca e envia todos quadros, alguns com DE=1 10 - F.Relay - Tráfego
  • 37.
    Frame- Relay DE=0 DE=1 10 -F.Relay - Tráfego
  • 38.
    Frame- Relay Taxa deAcesso <= BC + BE TC 10 - F.Relay - Tráfego
  • 39.
    Frame- Relay Tc =Bc/Cir = 0,5 sec CIR = 64 Bc = 32 Tc = Bc/Cir = 1 sec CIR = 32 Bc = 32 Tc = Bc/Cir = 1 sec CIR = 64 Bc = 64 Tc = Bc/Cir = 2 sec CIR = 32 Bc = 64 Tc = Bc/Cir = 2 sec CIR = 64 Bc = 128 Tc = Bc/Cir = 4 sec CIR = 32 Bc = 128 Velocidade de linha = 128 Kbps 10 - F.Relay - Tráfego
  • 40.
    Frame- Relay roteador roteador roteador CircuitoDedicado roteador roteador roteador roteador Frame Relay roteador 11 - F.Relay - Circ. Dedicado x Frame Relay
