4. Conceito de uma rede WAN

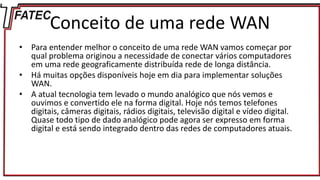

• Para entender melhor o conceito de uma rede WAN vamos começar por
qual problema originou a necessidade de conectar vários computadores
em uma rede geograficamente distribuída rede de longa distância.
• Há muitas opções disponíveis hoje em dia para implementar soluções
WAN.
• A atual tecnologia tem levado o mundo analógico que nós vemos e
ouvimos e convertido ele na forma digital. Hoje nós temos telefones
digitais, câmeras digitais, rádios digitais, televisão digital e vídeo digital.
Quase todo tipo de dado analógico pode agora ser expresso em forma
digital e está sendo integrado dentro das redes de computadores atuais.

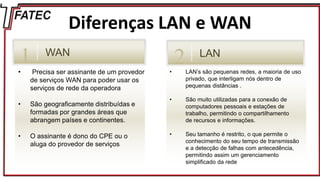

5. Diferenças LAN e WAN
• LAN’s são pequenas redes, a maioria de uso
privado, que interligam nós dentro de
pequenas distâncias .
• São muito utilizadas para a conexão de
computadores pessoais e estações de
trabalho, permitindo o compartilhamento
de recursos e informações.
• Seu tamanho é restrito, o que permite o
conhecimento do seu tempo de transmissão
e a detecção de falhas com antecedência,
permitindo assim um gerenciamento
simplificado da rede
• Precisa ser assinante de um provedor
de serviços WAN para poder usar os
serviços de rede da operadora
• São geograficamente distribuídas e
formadas por grandes áreas que
abrangem países e continentes.
• O assinante é dono do CPE ou o
aluga do provedor de serviços
WAN
1 LAN
2

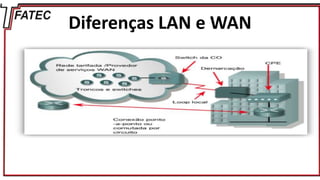

6. Diferenças LAN e WAN

7. Diferenças LAN e WAN

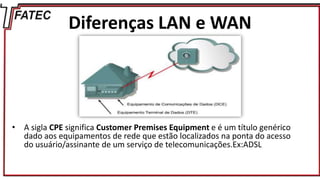

• A sigla CPE significa Customer Premises Equipment e é um título genérico
dado aos equipamentos de rede que estão localizados na ponta do acesso
do usuário/assinante de um serviço de telecomunicações.Ex:ADSL

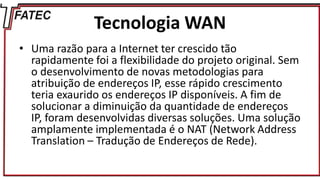

8. Tecnologia WAN
• Uma razão para a Internet ter crescido tão
rapidamente foi a flexibilidade do projeto original. Sem
o desenvolvimento de novas metodologias para
atribuição de endereços IP, esse rápido crescimento
teria exaurido os endereços IP disponíveis. A fim de
solucionar a diminuição da quantidade de endereços
IP, foram desenvolvidas diversas soluções. Uma solução
amplamente implementada é o NAT (Network Address
Translation – Tradução de Endereços de Rede).

9. NAT
• NAT é um mecanismo que visa economizar endereços IP registrados em
grandes redes e simplificar as tarefas de gerenciamento do
endereçamento IP.
• Quando um pacote é roteado através de um dispositivo de rede,
geralmente um firewall ou roteador de borda, o endereço IP de origem é
traduzido de um endereço privado interno da rede para um endereço IP
público roteável.
• Isso permite que o pacote seja transportado por redes externas públicas,
tais como a Internet. Em seguida, o endereço público da resposta é
retraduzido para o endereço interno privado, para entrega dentro da rede
interna. Uma variação do NAT, chamada de PAT (Port Address Translation –
Tradução de Endereços de Portas), permite que vários endereços privados
internos sejam traduzidos usando um único endereço público externo.

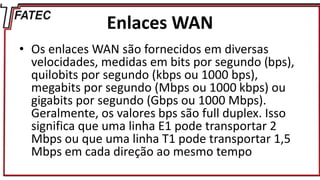

10. Enlaces WAN
• Os enlaces WAN são fornecidos em diversas
velocidades, medidas em bits por segundo (bps),
quilobits por segundo (kbps ou 1000 bps),
megabits por segundo (Mbps ou 1000 kbps) ou
gigabits por segundo (Gbps ou 1000 Mbps).
Geralmente, os valores bps são full duplex. Isso
significa que uma linha E1 pode transportar 2
Mbps ou que uma linha T1 pode transportar 1,5
Mbps em cada direção ao mesmo tempo

11. Dispositivos WAN
• WANs são grupos de redes locais conectadas entre si com enlaces de comunicação
de um provedor de serviços. Como os enlaces de comunicação não podem ser
conectados diretamente à rede local, é necessário identificar os diversos
equipamentos de interfaceamento.

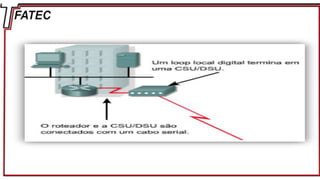

• roteador usa as informações de endereço da camada 3 para entregar os dados na
interface WAN adequadaPara linhas digitais, são necessárias uma unidade de
serviço de canal (CSU) e uma unidade de serviço de dados (DSU). Geralmente, as
duas são combinados em um único equipamento, chamados CSU/DSU.
• CSU/DSU (do inglês, Unidade de Serviço de Canal/Unidade de Serviço de Dados) é
um dispositivo que converte os sinais digitais gerados pelo computador para sinais
digitais utilizados no ambiente de comunicação síncrona.
• Operando na camada física do Modelo de referência OSI, ele é usado para
conectar um roteador em um circuito digital tal como linhas T1 ou T3.
• O CSU/DSU também pode ser integrado à placa da interface do roteador

13. Padrões WAN
• WAN usa o modelo de referência OSI, mas se concentram principalmente
nas camadas 1 e 2.
• Os padrões WAN normalmente descrevem os métodos de distribuição da
camada física como as exigências da camada de enlace de dados,
incluindo o endereçamento físico, o controle de fluxo e o encapsulamento.
Os padrões WAN são definidos e gerenciados por diversas autoridades
reconhecidas.
• Os protocolos da camada física da WAN descrevem como fornecer
conexões elétricas, mecânicas, operacionais e funcionais para os serviços
da WAN.
• Os protocolos de enlace de dados WAN descrevem como os quadros são
transportados entre os sistemas em um único enlace de dados.

14. Comutação
A invenção do telefone

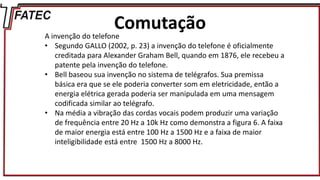

• Segundo GALLO (2002, p. 23) a invenção do telefone é oficialmente
creditada para Alexander Graham Bell, quando em 1876, ele recebeu a
patente pela invenção do telefone.
• Bell baseou sua invenção no sistema de telégrafos. Sua premissa
básica era que se ele poderia converter som em eletricidade, então a
energia elétrica gerada poderia ser manipulada em uma mensagem
codificada similar ao telégrafo.
• Na média a vibração das cordas vocais podem produzir uma variação
de frequência entre 20 Hz a 10k Hz como demonstra a figura 6. A faixa
de maior energia está entre 100 Hz a 1500 Hz e a faixa de maior
inteligibilidade está entre 1500 Hz a 8000 Hz.

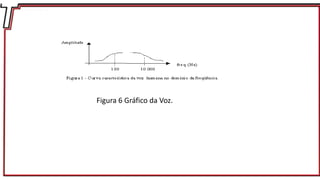

15. Figura 6 Gráfico da Voz.

16. Comutação Manual

17. Comutação Automática

18. Comunicação Automática

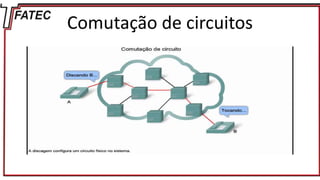

19. Comutação de circuitos

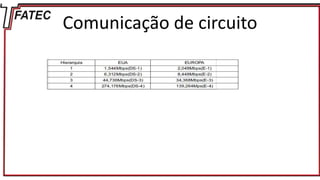

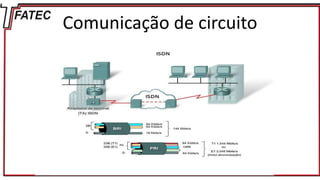

20. Comunicação de circuito

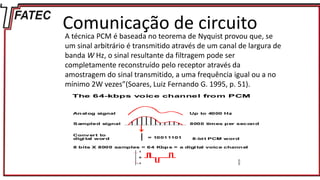

A técnica PCM é baseada no teorema de Nyquist provou que, se
um sinal arbitrário é transmitido através de um canal de largura de
banda W Hz, o sinal resultante da filtragem pode ser
completamente reconstruído pelo receptor através da
amostragem do sinal transmitido, a uma frequência igual ou a no
mínimo 2W vezes”(Soares, Luiz Fernando G. 1995, p. 51).

21. Comunicação de circuito

22. Comunicação de circuito

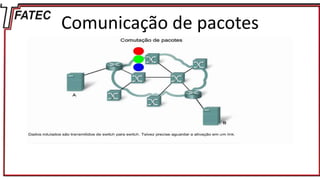

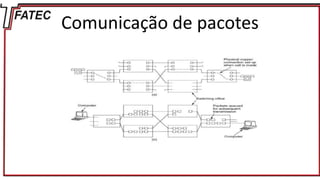

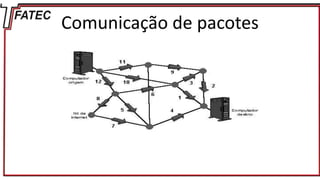

23. Comunicação de pacotes

24. Comunicação de pacotes

25. Comunicação de pacotes

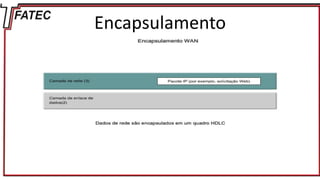

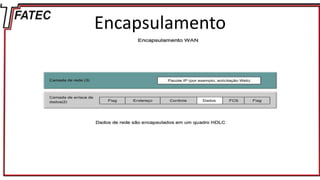

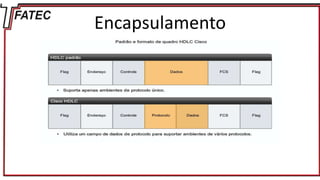

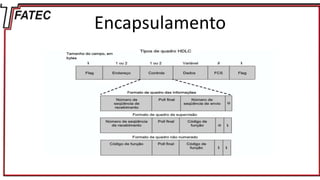

26. Encapsulamento

27. Encapsulamento

28. Encapsulamento

29. Encapsulamento

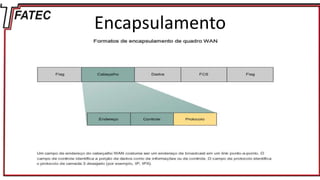

30. Encapsulamento

31. Encapsulamento

32. Encapsulamento

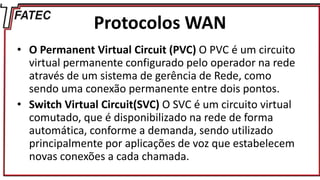

33. Protocolos WAN
• O Permanent Virtual Circuit (PVC) O PVC é um circuito
virtual permanente configurado pelo operador na rede
através de um sistema de gerência de Rede, como
sendo uma conexão permanente entre dois pontos.
• Switch Virtual Circuit(SVC) O SVC é um circuito virtual
comutado, que é disponibilizado na rede de forma
automática, conforme a demanda, sendo utilizado
principalmente por aplicações de voz que estabelecem
novas conexões a cada chamada.

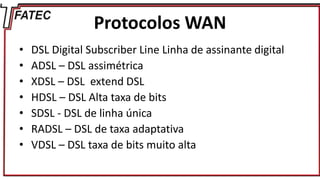

34. Protocolos WAN
• DSL Digital Subscriber Line Linha de assinante digital
• ADSL – DSL assimétrica
• XDSL – DSL extend DSL
• HDSL – DSL Alta taxa de bits
• SDSL - DSL de linha única
• RADSL – DSL de taxa adaptativa
• VDSL – DSL taxa de bits muito alta

35. Protocolos WAN

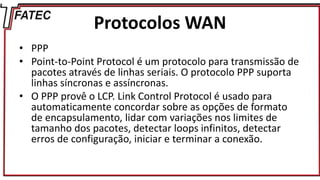

• PPP
• Point-to-Point Protocol é um protocolo para transmissão de
pacotes através de linhas seriais. O protocolo PPP suporta
linhas síncronas e assíncronas.
• O PPP provê o LCP. Link Control Protocol é usado para
automaticamente concordar sobre as opções de formato
de encapsulamento, lidar com variações nos limites de
tamanho dos pacotes, detectar loops infinitos, detectar
erros de configuração, iniciar e terminar a conexão.

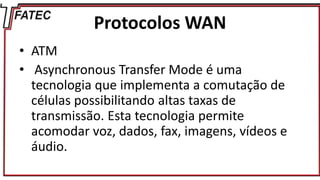

36. Protocolos WAN
• ATM
• Asynchronous Transfer Mode é uma
tecnologia que implementa a comutação de
células possibilitando altas taxas de
transmissão. Esta tecnologia permite
acomodar voz, dados, fax, imagens, vídeos e
áudio.

37. Protocolos WAN
• SMDS
• SMDS (SWITCHED MULTIMEGABIT DATA
SERVICES)

38. Protocolos WAN

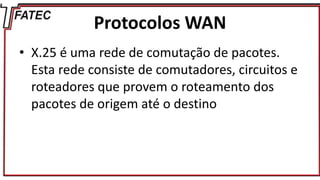

• X.25 é uma rede de comutação de pacotes.
Esta rede consiste de comutadores, circuitos e
roteadores que provem o roteamento dos
pacotes de origem até o destino

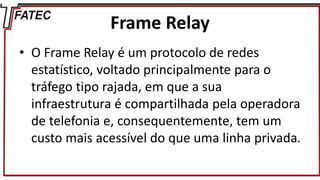

39. Frame Relay
• O Frame Relay é um protocolo de redes
estatístico, voltado principalmente para o
tráfego tipo rajada, em que a sua
infraestrutura é compartilhada pela operadora
de telefonia e, consequentemente, tem um
custo mais acessível do que uma linha privada.

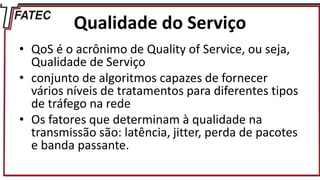

40. Qualidade do Serviço
• QoS é o acrônimo de Quality of Service, ou seja,
Qualidade de Serviço
• conjunto de algoritmos capazes de fornecer
vários níveis de tratamentos para diferentes tipos
de tráfego na rede
• Os fatores que determinam à qualidade na
transmissão são: latência, jitter, perda de pacotes
e banda passante.

41. Qualidade do Serviço
• A latência ou delay, é o tempo gasto para iniciar outro
procedimento de dados
• Jitter, Conhecido como: “Variação de Delay”, quanto menor o Jitter
maior sua prioridade, pois os pacotes vão estar nas filas cada vez
mais juntos
• Perda de pacote, nas técnicas de QoS, pouco se fortificou pela
Perda de Pacotes, muitas vez é realmente inevitável a perda de
pacote
• Bandwidth
• - Refere-se ao número de bits por segundo que pode,
inteligentemente, ser expedido para sucesso na entrega.

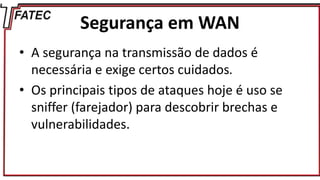

42. Segurança em WAN
• A segurança na transmissão de dados é
necessária e exige certos cuidados.
• Os principais tipos de ataques hoje é uso se
sniffer (farejador) para descobrir brechas e
vulnerabilidades.

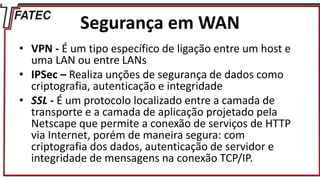

43. Segurança em WAN
• VPN - É um tipo específico de ligação entre um host e
uma LAN ou entre LANs
• IPSec – Realiza unções de segurança de dados como
criptografia, autenticação e integridade
• SSL - É um protocolo localizado entre a camada de
transporte e a camada de aplicação projetado pela
Netscape que permite a conexão de serviços de HTTP
via Internet, porém de maneira segura: com
criptografia dos dados, autenticação de servidor e
integridade de mensagens na conexão TCP/IP.

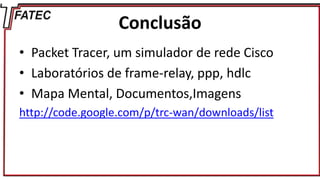

44. Conclusão
• Packet Tracer, um simulador de rede Cisco
• Laboratórios de frame-relay, ppp, hdlc
• Mapa Mental, Documentos,Imagens
