Interconexão de LAN’s Prof. Mauro Tapajós

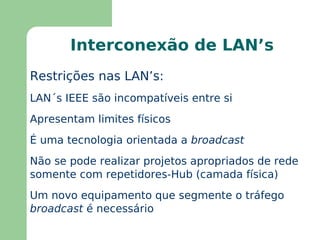

Interconexão de LAN’s Restrições nas LAN’s: LAN´s IEEE são incompatíveis entre si
Apresentam limites físicos
É uma tecnologia orientada a  broadcast
Não se pode realizar projetos apropriados de rede somente com repetidores-Hub (camada física)
Um novo equipamento que segmente o tráfego  broadcast  é necessário

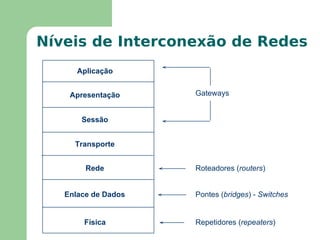

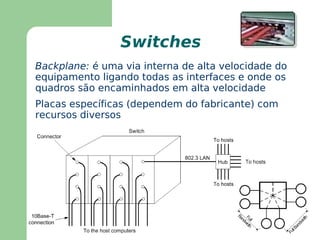

Níveis de Interconexão de Redes Física Enlace de Dados Rede Transporte Sessão Apresentação Aplicação Repetidores ( repeaters ) Pontes ( bridges ) -  Switches Roteadores ( routers ) Gateways

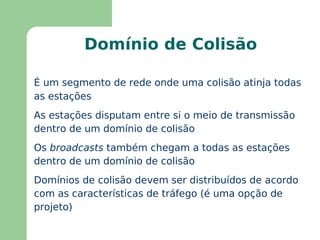

Domínio de Colisão É um segmento de rede onde uma colisão atinja todas as estações
As estações disputam entre si o meio de transmissão dentro de um domínio de colisão
Os  broadcasts  também chegam a todas as estações dentro de um domínio de colisão
Domínios de colisão devem ser distribuídos de acordo com as características de tráfego (é uma opção de projeto)

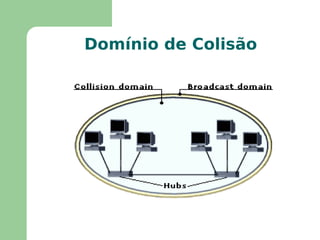

Domínio de Colisão

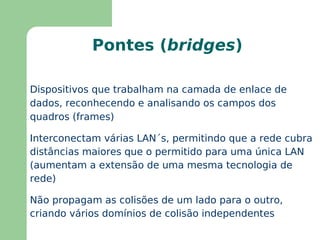

Pontes ( bridges ) Dispositivos que trabalham na camada de enlace de dados, reconhecendo e analisando os campos dos quadros (frames)
Interconectam várias LAN´s, permitindo que a rede cubra distâncias maiores que o permitido para uma única LAN (aumentam a extensão de uma mesma tecnologia de rede)
Não propagam as colisões de um lado para o outro, criando vários domínios de colisão independentes

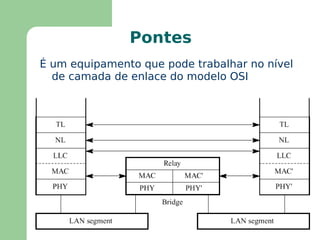

Pontes É um equipamento que pode trabalhar no nível de camada de enlace do modelo OSI

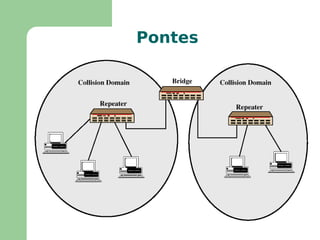

Pontes

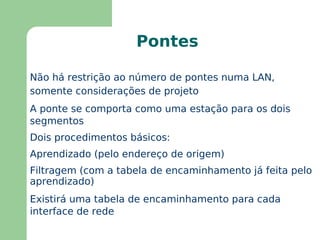

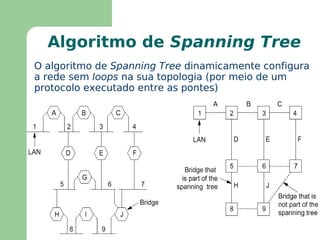

Pontes Não há restrição ao número de pontes numa LAN, somente considerações de projeto
A ponte se comporta como uma estação para os dois segmentos

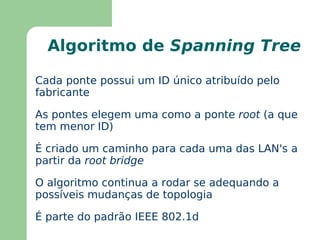

Dois procedimentos básicos: Aprendizado (pelo endereço de origem)
Filtragem (com a tabela de encaminhamento já feita pelo aprendizado) Existirá uma tabela de encaminhamento para cada interface de rede

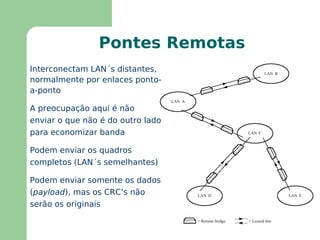

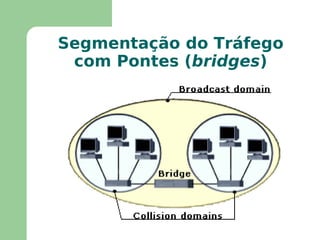

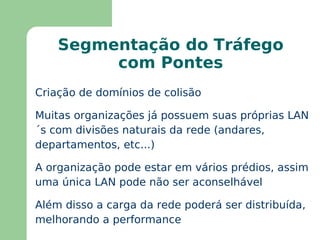

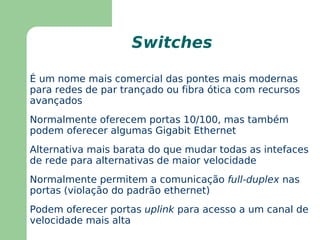

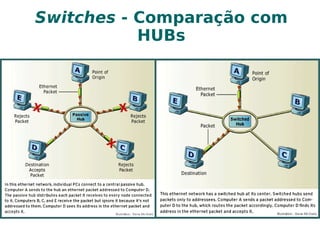

Segmentação do Tráfego com Pontes Criação de domínios de colisão
Muitas organizações já possuem suas próprias LAN´s com divisões naturais da rede (andares, departamentos, etc...)
A organização pode estar em vários prédios, assim uma única LAN pode não ser aconselhável
Além disso a carga da rede poderá ser distribuída, melhorando a performance

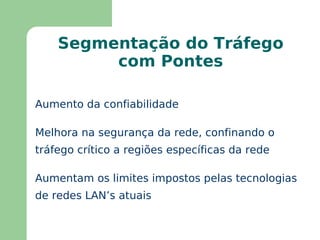

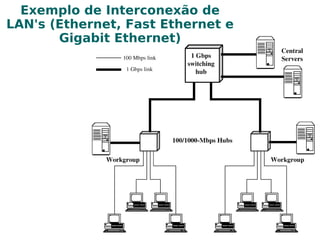

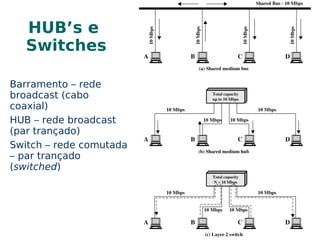

Segmentação do Tráfego com Pontes Aumento da confiabilidade
Melhora na segurança da rede, confinando o tráfego crítico a regiões específicas da rede

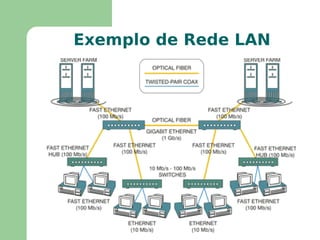

Aumentam os limites impostos pelas tecnologias de redes LAN’s atuais

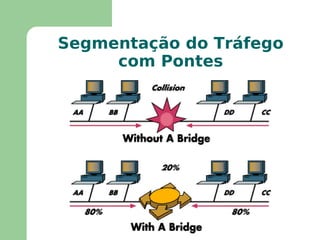

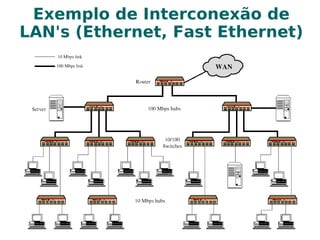

Segmentação do Tráfego com Pontes

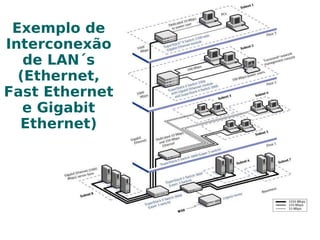

Segmentação do Tráfego com Pontes ( bridges )

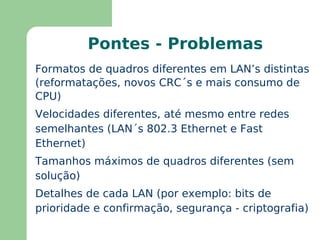

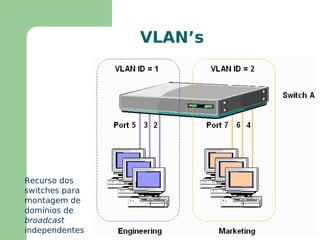

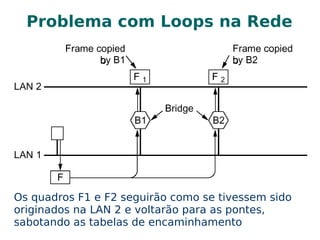

Pontes - Problemas Formatos de quadros diferentes em LAN’s distintas (reformatações, novos CRC´s e mais consumo de CPU)

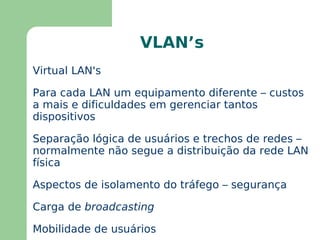

Velocidades diferentes, até mesmo entre redes semelhantes (LAN´s 802.3 Ethernet e Fast Ethernet)
Tamanhos máximos de quadros diferentes (sem solução)
Detalhes de cada LAN (por exemplo: bits de prioridade e confirmação, segurança - criptografia)

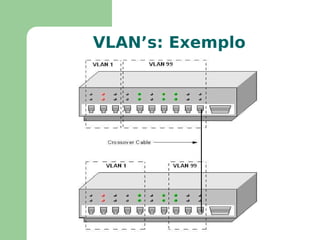

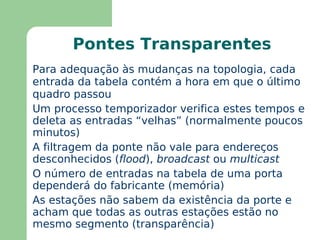

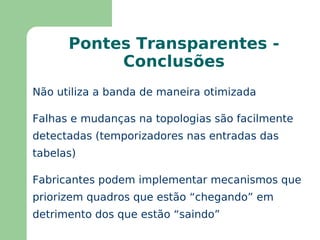

Pontes Transparentes O comitê IEEE 802.1 definiu uma ponte capaz de interconectar as redes IEEE

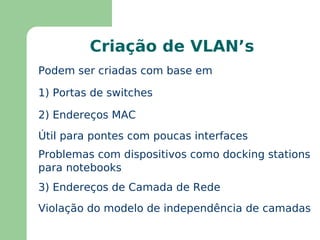

Idéia principal era um dispositivo que operasse de forma transparente para as outras estações da rede, utilizando as informações do cabeçalho MAC (normalmente os endereços de origem e destino)

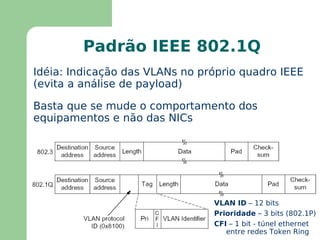

Mantém tabelas de endereços para cada porta

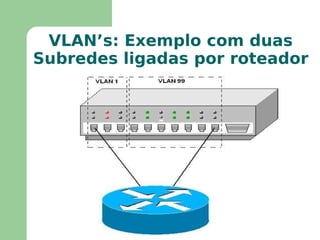

No início, todos os quadros passam por  flooding  (inundação)
