1. Frame Relay

2. Nomes dos Integrantes:
• Alan Lima n 01
• Kevin Berti n 16
• Lucas Souza n 17
• Pamela Paganini n 20
• Suelen Ruiz n 26

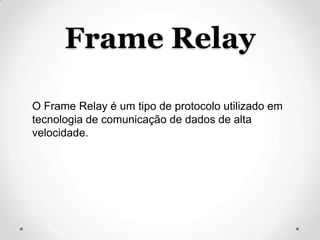

3. Frame Relay
O Frame Relay é um tipo de protocolo utilizado em
tecnologia de comunicação de dados de alta
velocidade.

4. Histórico
• A migração das interfaces de texto para interfaces
gráficas;
• O aumento do tráfego do tipo rajada nas aplicações
de dados;
• O aumento da capacidade de processamento dos
equipamentos de usuário (PCs, estações de
trabalho, terminais Unix, entre outros);
• A popularização das redes locais e das aplicações
cliente / servidor.

5. Rede Frame Relay
• Equipamentos de usuários (PCs, estações de
trabalho, servidores, computadores de grande
porte, etc.) e suas respectivas aplicações;
• Equipamentos de acesso com interface Frame Relay
(bridges, roteadores de acesso, dispositivos de
acesso Frame Relay - FRAD, etc.);
• Equipamentos de rede (switches, roteadores de
rede, equipamentos de transmissão com canais E1 ou
T1, etc.).

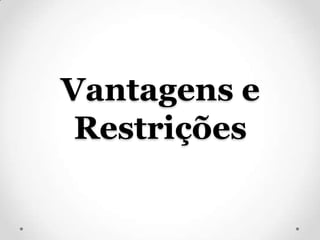

6. Vantagens e
Restrições

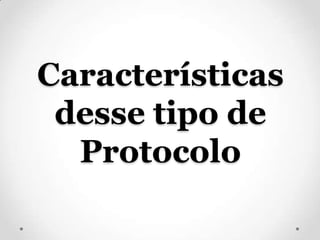

7. Características
desse tipo de
Protocolo

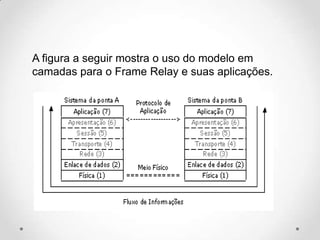

8. A figura a seguir mostra o uso do modelo em
camadas para o Frame Relay e suas aplicações.

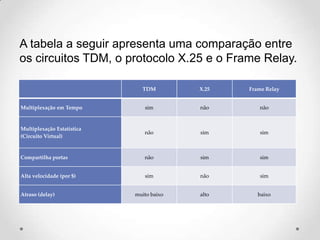

9. A tabela a seguir apresenta uma comparação entre
os circuitos TDM, o protocolo X.25 e o Frame Relay.
TDM X.25 Frame Relay
Multiplexação em Tempo sim não não
Multiplexação Estatística
não sim sim
(Circuito Virtual)
Compartilha portas não sim sim
Alta velocidade (por $) sim não sim
Atraso (delay) muito baixo alto baixo

10. Circuitos Virtuais
• Permanent Virtual Circuit (PVC)
• Switched Virtual Circuit (SVC)

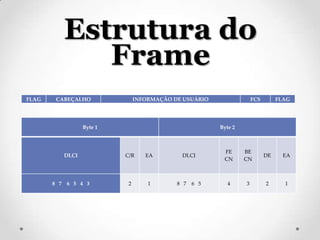

11. Estrutura do
Frame
FLAG CABEÇALHO INFORMAÇÃO DE USUÁRIO FCS FLAG
Byte 1 Byte 2
FE BE
DLCI C/R EA DLCI DE EA
CN CN
8 7 6 5 4 3 2 1 8 7 6 5 4 3 2 1

12. A figura a seguir exemplifica DLCI's configurados a partir
de uma mesma porta para vários destinatários em locais
distintos da rede.

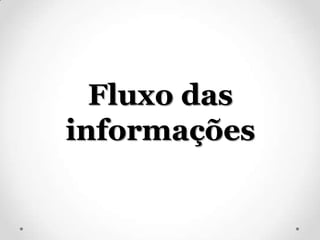

13. Fluxo das
informações

14. Sinalização
• Aviso de congestionamento;
• Estado das conexões;
• Sinalização SVC.

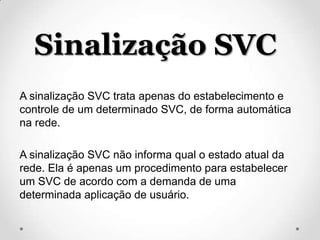

15. Sinalização SVC
A sinalização SVC trata apenas do estabelecimento e
controle de um determinado SVC, de forma automática
na rede.
A sinalização SVC não informa qual o estado atual da
rede. Ela é apenas um procedimento para estabelecer
um SVC de acordo com a demanda de uma
determinada aplicação de usuário.

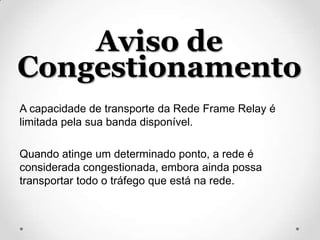

16. Aviso de
Congestionamento
A capacidade de transporte da Rede Frame Relay é
limitada pela sua banda disponível.
Quando atinge um determinado ponto, a rede é
considerada congestionada, embora ainda possa
transportar todo o tráfego que está na rede.

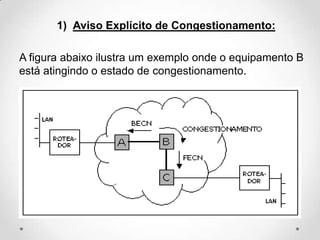

17. 1) Aviso Explícito de Congestionamento:
A figura abaixo ilustra um exemplo onde o equipamento B
está atingindo o estado de congestionamento.

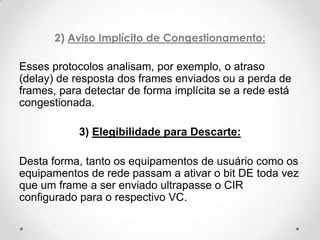

18. 2) Aviso Implícito de Congestionamento:
Esses protocolos analisam, por exemplo, o atraso
(delay) de resposta dos frames enviados ou a perda de
frames, para detectar de forma implícita se a rede está
congestionada.
3) Elegibilidade para Descarte:
Desta forma, tanto os equipamentos de usuário como os
equipamentos de rede passam a ativar o bit DE toda vez
que um frame a ser enviado ultrapasse o CIR
configurado para o respectivo VC.

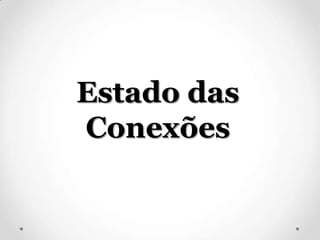

19. Estado das
Conexões

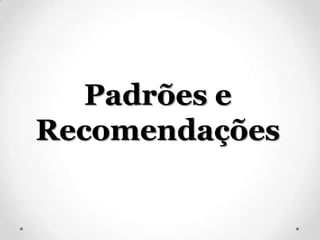

20. Padrões e
Recomendações

21. Aplicações do
Frame Relay

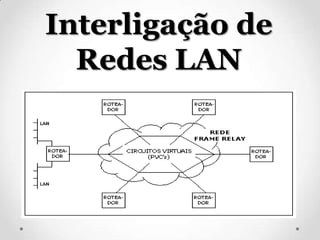

22. Interligação de
Redes LAN

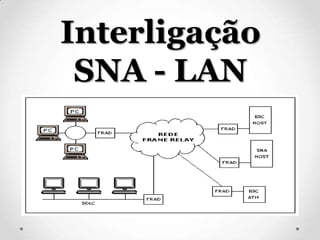

23. Interligação
SNA - LAN

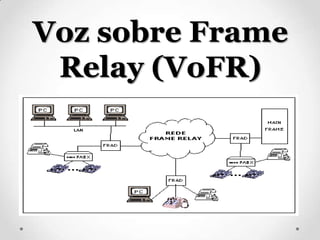

24. Voz sobre Frame
Relay (VoFR)

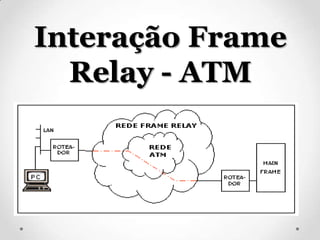

25. Interação Frame
Relay - ATM

26. Obrigado.
