O documento descreve três serviços de rede principais: 1) DNS mapeia nomes de domínio para endereços IP e fornece serviços adicionais como hospedagem de alias. 2) DHCP atribui dinamicamente endereços IP e outros parâmetros de configuração para clientes de rede. 3) Servidores proxy relay tráfego de rede entre clientes e servidores e fornecem cache e segurança adicional.

1. UFCD 4 DNS / DHCP / PROXY SERVER CINEL Centro de Formação Profissional da Indústria Electrónica Curso EFA Técnico /a Informática – Gestão e Instalação de Redes

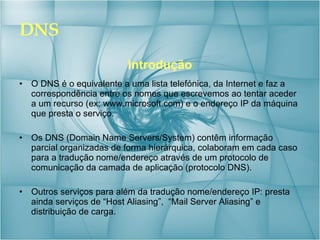

2. DNS Introdução O DNS é o equivalente a uma lista telefónica, da Internet e faz a correspondência entre os nomes que escrevemos ao tentar aceder a um recurso (ex: www.microsoft.com) e o endereço IP da máquina que presta o serviço. Os DNS (Domain Name Servers/System) contêm informação parcial organizadas de forma hierárquica, colaboram em cada caso para a tradução nome/endereço através de um protocolo de comunicação da camada de aplicação (protocolo DNS). Outros serviços para além da tradução nome/endereço IP: presta ainda serviços de “Host Aliasing”, “Mail Server Aliasing” e distribuição de carga.

3. DNS

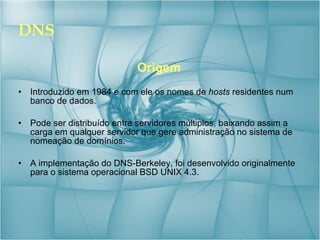

4. DNS Origem Introduzido em 1984 e com ele os nomes de hosts residentes num banco de dados. Pode ser distribuído entre servidores múltiplos, baixando assim a carga em qualquer servidor que gere administração no sistema de nomeação de domínios. A implementação do DNS-Berkeley, foi desenvolvido originalmente para o sistema operacional BSD UNIX 4.3.

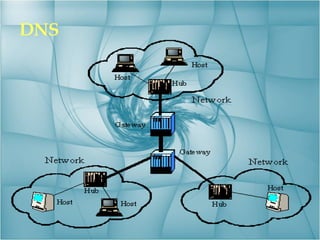

5. DNS

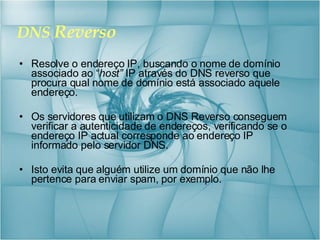

6. DNS Reverso Resolve o endereço IP, buscando o nome de domínio associado ao “ host” IP através do DNS reverso que procura qual nome de domínio está associado aquele endereço. Os servidores que utilizam o DNS Reverso conseguem verificar a autenticidade de endereços, verificando se o endereço IP actual corresponde ao endereço IP informado pelo servidor DNS. Isto evita que alguém utilize um domínio que não lhe pertence para enviar spam, por exemplo.

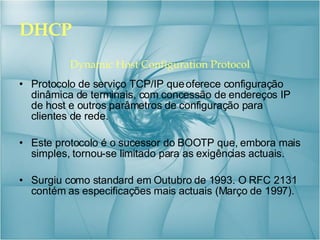

7. DHCP Dynamic Host Configuration Protocol Protocolo de serviço TCP/IP que oferece configuração dinâmica de terminais, com concessão de endereços IP de host e outros parâmetros de configuração para clientes de rede. Este protocolo é o sucessor do BOOTP que, embora mais simples, tornou-se limitado para as exigências actuais. Surgiu como standard em Outubro de 1993. O RFC 2131 contém as especificações mais actuais (Março de 1997).

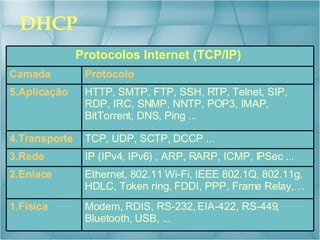

8. DHCP Protocolos Internet (TCP/IP) Camada Protocolo 5.Aplicação HTTP, SMTP, FTP, SSH, RTP, Telnet, SIP, RDP, IRC, SNMP, NNTP, POP3, IMAP, BitTorrent, DNS, Ping ... 4.Transporte TCP, UDP, SCTP, DCCP ... 3.Rede IP (IPv4, IPv6) , ARP, RARP, ICMP, IPSec ... 2.Enlace Ethernet, 802.11 Wi-Fi, IEEE 802.1Q, 802.11g, HDLC, Token ring, FDDI, PPP, Frame Relay,… 1.Física Modem, RDIS, RS-232, EIA-422, RS-449, Bluetooth, USB, ...

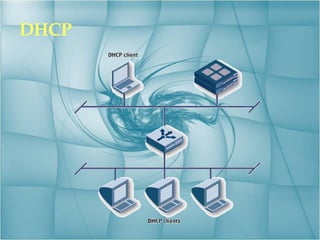

9. DHCP

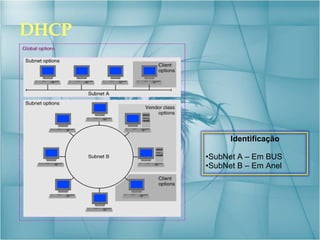

10. DHCP Identificação SubNet A – Em BUS SubNet B – Em Anel

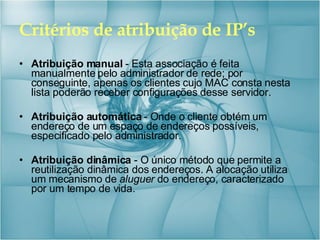

11. Critérios de atribuição de IP’s Atribuição manual - Esta associação é feita manualmente pelo administrador de rede; por conseguinte, apenas os clientes cujo MAC consta nesta lista poderão receber configurações desse servidor. Atribuição automática - Onde o cliente obtém um endereço de um espaço de endereços possíveis, especificado pelo administrador. Atribuição dinâmica - O único método que permite a reutilização dinâmica dos endereços. A alocação utiliza um mecanismo de aluguer do endereço, caracterizado por um tempo de vida.

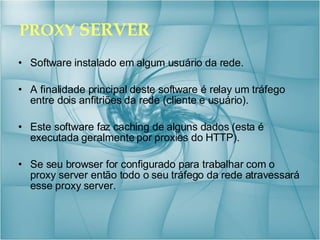

12. PROXY SERVER Software instalado em algum usuário da rede. A finalidade principal deste software é relay um tráfego entre dois anfitriões da rede (cliente e usuário). Este software faz caching de alguns dados (esta é executada geralmente por proxies do HTTP). Se seu browser for configurado para trabalhar com o proxy server então todo o seu tráfego da rede atravessará esse proxy server.

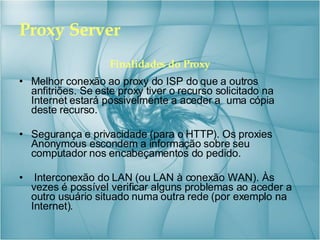

13. Proxy Server Finalidades do Proxy Melhor conexão ao proxy do ISP do que a outros anfitriões. Se este proxy tiver o recurso solicitado na Internet estará possivelmente a aceder a uma cópia deste recurso. Segurança e privacidade (para o HTTP). Os proxies Anonymous escondem a informação sobre seu computador nos encabeçamentos do pedido. Interconexão do LAN (ou LAN à conexão WAN). Às vezes é possível verificar alguns problemas ao aceder a outro usuário situado numa outra rede (por exemplo na Internet).

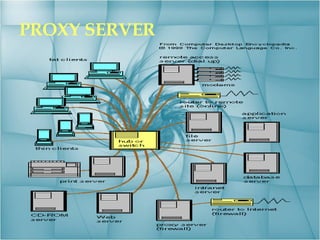

14. PROXY SERVER

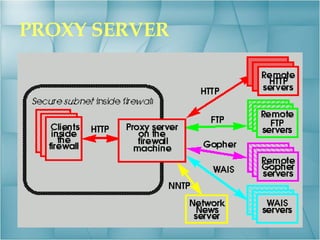

15. PROXY SERVER
