O documento descreve diferentes tipos de cabos e dispositivos de rede, incluindo cabo coaxial, fibra óptica, cabo de par trançado, placas de rede, concentradores, switches, roteadores, modems e gateways. Também define o que é uma estação de trabalho e servidor.

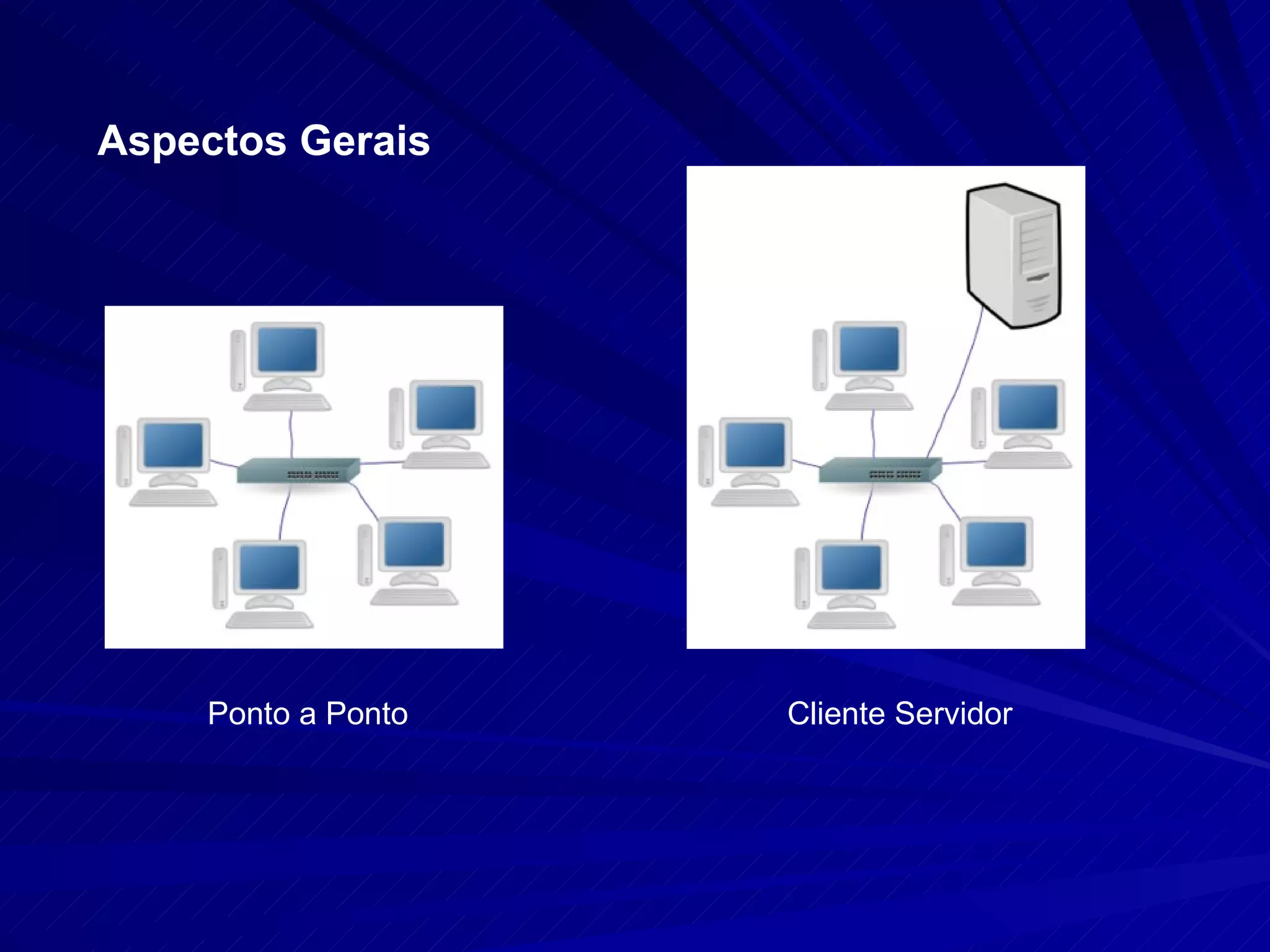

1. Aspectos Gerais Ponto a Ponto Cliente Servidor

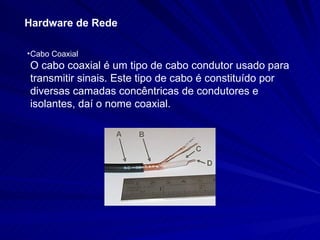

2. Hardware de Rede Cabo Coaxial O cabo coaxial é um tipo de cabo condutor usado para transmitir sinais. Este tipo de cabo é constituído por diversas camadas concêntricas de condutores e isolantes, daí o nome coaxial.

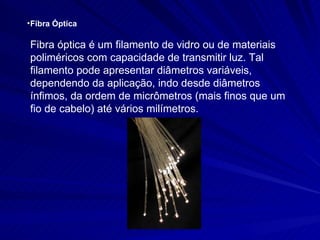

3. Fibra Óptica Fibra óptica é um filamento de vidro ou de materiais poliméricos com capacidade de transmitir luz. Tal filamento pode apresentar diâmetros variáveis, dependendo da aplicação, indo desde diâmetros ínfimos, da ordem de micrômetros (mais finos que um fio de cabelo) até vários milímetros.

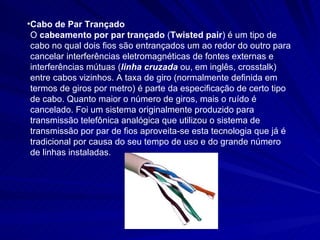

4. Cabo de Par Trançado O cabeamento por par trançado ( Twisted pair ) é um tipo de cabo no qual dois fios são entrançados um ao redor do outro para cancelar interferências eletromagnéticas de fontes externas e interferências mútuas ( linha cruzada ou, em inglês, crosstalk) entre cabos vizinhos. A taxa de giro (normalmente definida em termos de giros por metro) é parte da especificação de certo tipo de cabo. Quanto maior o número de giros, mais o ruído é cancelado. Foi um sistema originalmente produzido para transmissão telefônica analógica que utilizou o sistema de transmissão por par de fios aproveita-se esta tecnologia que já é tradicional por causa do seu tempo de uso e do grande número de linhas instaladas.

5. Estação de Trabalho Estação de trabalho (do inglês Workstation ) era o nome genérico dado a computadores situados, em termos de potência de cálculo, entre o computador pessoal e o computador de grande porte, ou mainframe. Algumas destas máquinas eram vocacionadas para aplicações com requisitos gráficos acima da média, podendo então ser referidas como Estação gráfica ou Estação gráfica de trabalho ( Graphical workstation ). No início da década de 1980, os pioneiros nesta área foram Apollo Computer e Sun Microsystems, que criaram estações de trabalho rodando UNIX em plataformas baseadas no microprocessador 68000 da Motorola. Hoje, devido ao poder de processamento muito maior dos PCs comuns, o termo às vezes é usado como sinônimo de computador pessoal.

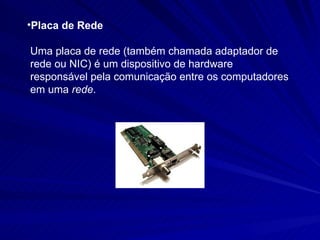

6. Placa de Rede Uma placa de rede (também chamada adaptador de rede ou NIC) é um dispositivo de hardware responsável pela comunicação entre os computadores em uma rede .

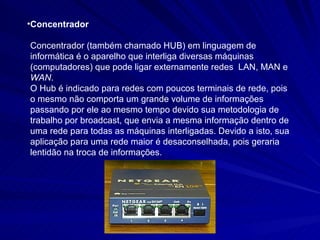

7. Concentrador Concentrador (também chamado HUB) em linguagem de informática é o aparelho que interliga diversas máquinas (computadores) que pode ligar externamente redes LAN, MAN e WAN . O Hub é indicado para redes com poucos terminais de rede, pois o mesmo não comporta um grande volume de informações passando por ele ao mesmo tempo devido sua metodologia de trabalho por broadcast, que envia a mesma informação dentro de uma rede para todas as máquinas interligadas. Devido a isto, sua aplicação para uma rede maior é desaconselhada, pois geraria lentidão na troca de informações.

8. Switch Um switch é um dispositivo utilizado em redes de computadores para reencaminhar frames entre os diversos nós. Possuem diversas portas, assim como os concentradores ( hubs ) e a principal diferença entre o comutador e o concentrador é que o comutador segmenta a rede internamente, sendo que a cada porta corresponde um segmento diferente, o que significa que não haverá colisões entre pacotes de segmentos diferentes — ao contrário dos concentradores , cujas portas partilham o mesmo domínio de colisão.

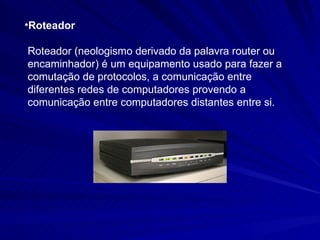

9. Roteador Roteador (neologismo derivado da palavra router ou encaminhador) é um equipamento usado para fazer a comutação de protocolos, a comunicação entre diferentes redes de computadores provendo a comunicação entre computadores distantes entre si.

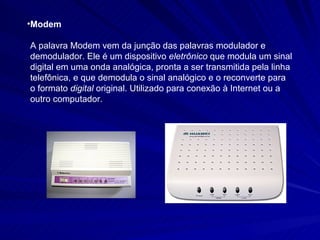

10. Modem A palavra Modem vem da junção das palavras modulador e demodulador. Ele é um dispositivo eletrônico que modula um sinal digital em uma onda analógica, pronta a ser transmitida pela linha telefônica, e que demodula o sinal analógico e o reconverte para o formato digital original. Utilizado para conexão à Internet ou a outro computador.

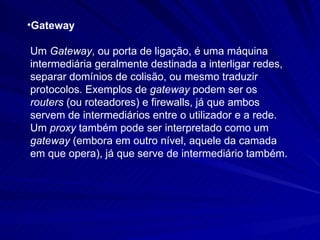

11. Gateway Um Gateway , ou porta de ligação, é uma máquina intermediária geralmente destinada a interligar redes, separar domínios de colisão, ou mesmo traduzir protocolos. Exemplos de gateway podem ser os routers (ou roteadores) e firewalls, já que ambos servem de intermediários entre o utilizador e a rede. Um proxy também pode ser interpretado como um gateway (embora em outro nível, aquele da camada em que opera), já que serve de intermediário também.

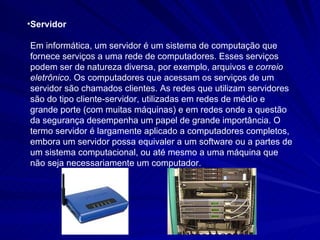

12. Servidor Em informática, um servidor é um sistema de computação que fornece serviços a uma rede de computadores. Esses serviços podem ser de natureza diversa, por exemplo, arquivos e correio eletrônico . Os computadores que acessam os serviços de um servidor são chamados clientes. As redes que utilizam servidores são do tipo cliente-servidor, utilizadas em redes de médio e grande porte (com muitas máquinas) e em redes onde a questão da segurança desempenha um papel de grande importância. O termo servidor é largamente aplicado a computadores completos, embora um servidor possa equivaler a um software ou a partes de um sistema computacional, ou até mesmo a uma máquina que não seja necessariamente um computador.
