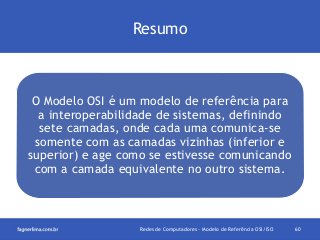

O modelo OSI é um padrão que define a interoperabilidade entre sistemas de computação, estruturado em sete camadas que se comunicam apenas com as camadas adjacentes. Cada camada possui funções específicas, como a camada de aplicação para serviços de rede, a camada de apresentação para formatação de dados, e a camada de transporte para garantir a entrega correta de dados. A padronização facilitou a comunicação entre equipamentos de diferentes fabricantes, promovendo a eficiência e a solução de problemas na rede.

1. Redes de Computadores
Modelo de Referência OSI/ISO
Redes de Computadores - Modelo de Referência OSI/ISO
1

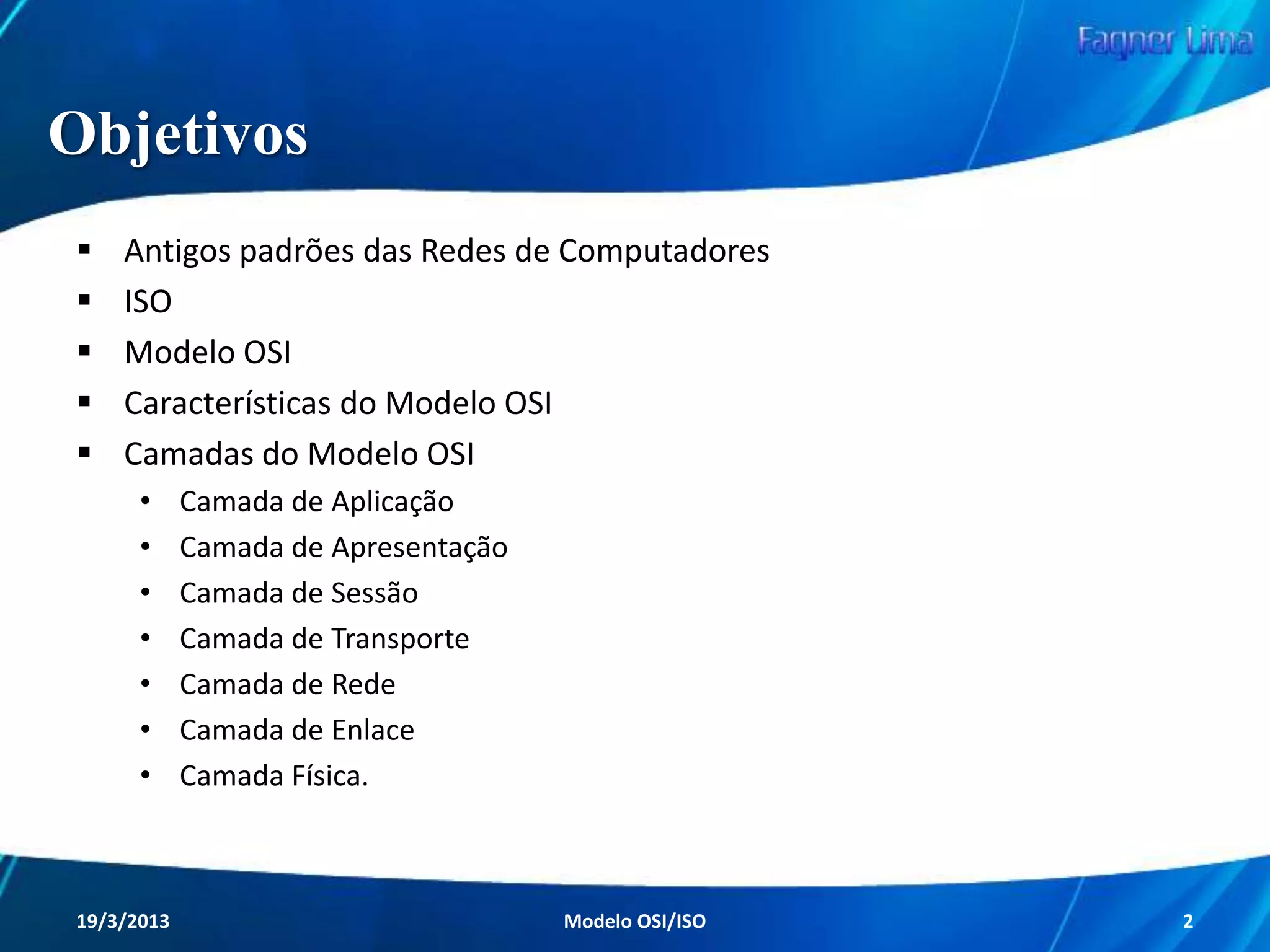

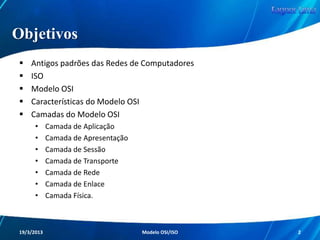

2. Objetivos
Antigos Padrões das Redes de Computadores
ISO
Modelo OSI
Características do Modelo OSI
Camadas do Modelo OSI
Redes de Computadores - Modelo de Referência OSI/ISO
2

3. Redes de Computadores
Modelo de Referência OSI/ISO
Antigos Padrões das Redes de Computadores
Redes de Computadores - Modelo de Referência OSI/ISO
3

4. Antigos Padrões das
Redes de Computadores
Nos primórdios das Redes de Computadores,
haviam inúmeros problemas presentes no meio.
O principal problema, que gerava outros
incontáveis, era a questão da não existência de
padrões entre os equipamentos.
Redes de Computadores - Modelo de Referência OSI/ISO
4

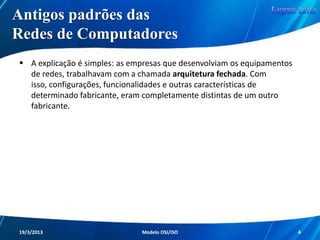

5. Antigos Padrões das
Redes de Computadores
A explicação é simples: as empresas que
desenvolviam os equipamentos de redes,
trabalhavam com a chamada arquitetura
fechada.
Com isso, configurações, funcionalidades e
outras características de determinado
fabricante, eram completamente distintas de
um outro fabricante.
Redes de Computadores - Modelo de Referência OSI/ISO
5

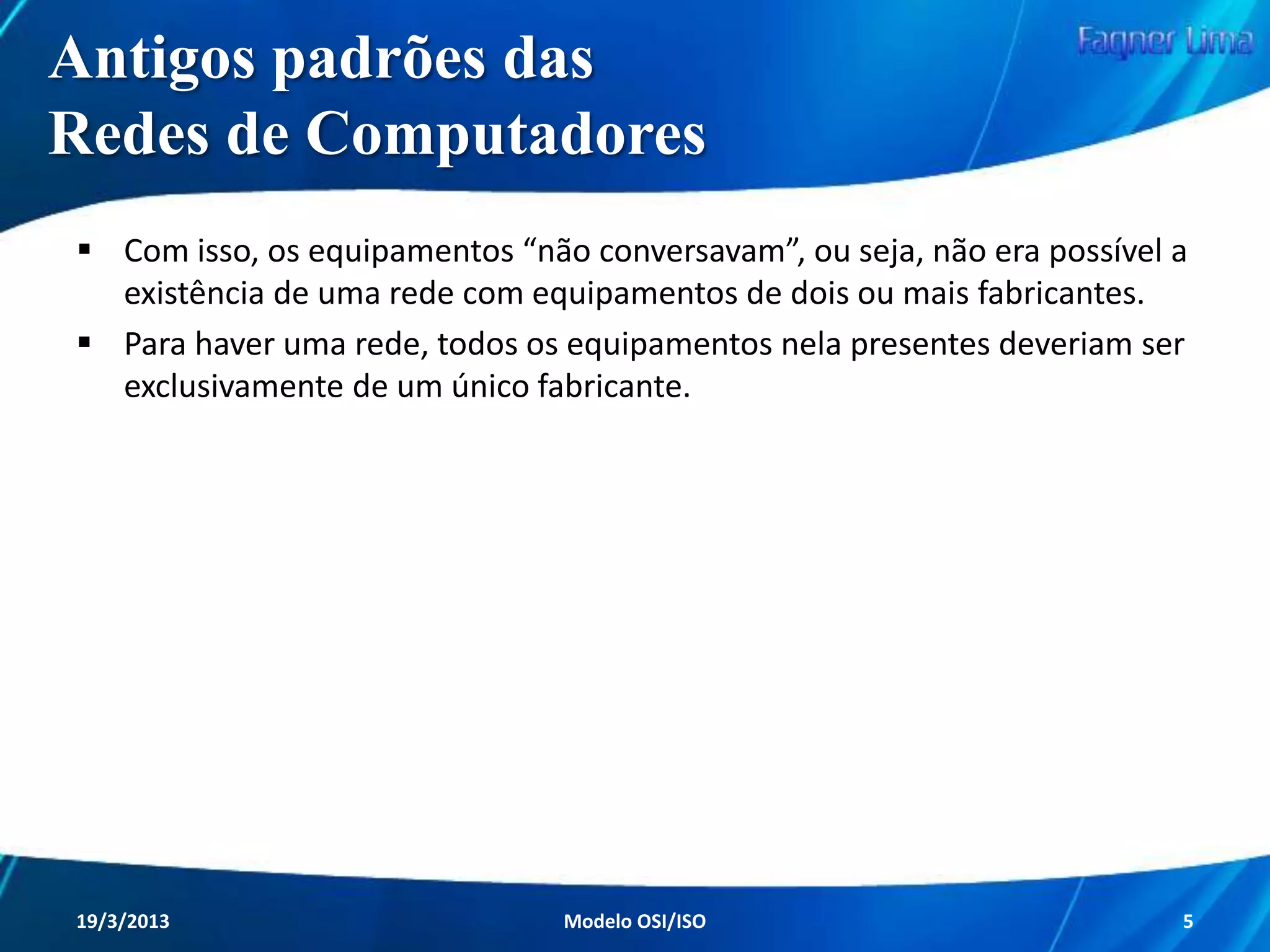

6. Antigos Padrões das
Redes de Computadores
Com isso, os equipamentos “não conversavam”,
ou seja, não era possível a existência de uma
rede com equipamentos de dois ou mais
fabricantes.
Para haver uma rede, todos os equipamentos nela
presentes deveriam ser exclusivamente de um
único fabricante.
Redes de Computadores - Modelo de Referência OSI/ISO
6

7. Redes de Computadores
Modelo de Referência OSI/ISO
ISO
Redes de Computadores - Modelo de Referência OSI/ISO
7

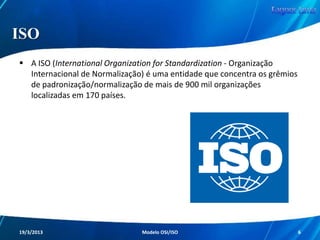

8. ISO

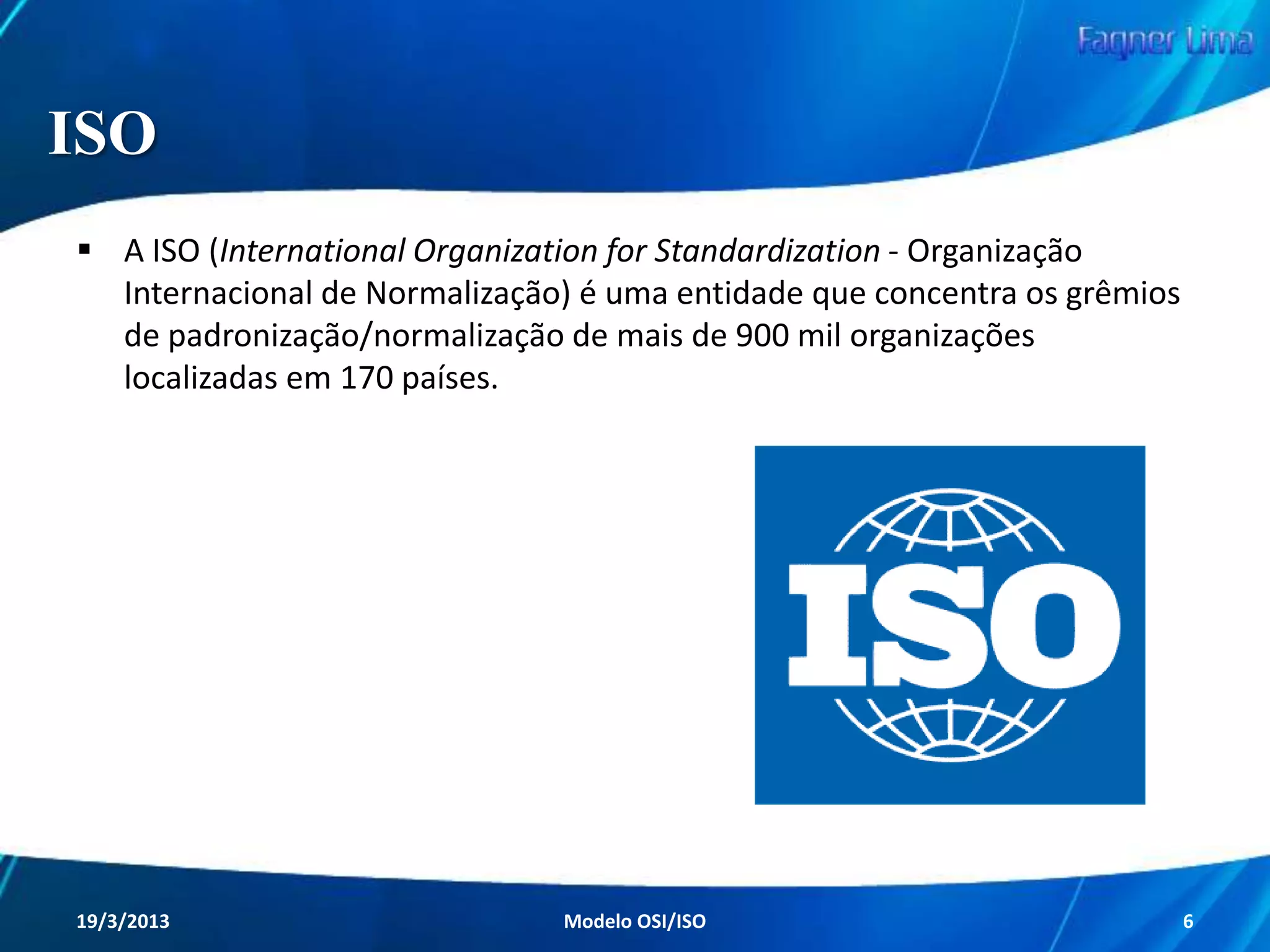

A ISO (International Organization
for Standardization - Organização
Internacional de Normalização)
é uma entidade que concentra os
grêmios de
padronização/normalização de
mais de 900 mil organizações
localizadas em 170 países.
Redes de Computadores - Modelo de Referência OSI/ISO
8

9. Redes de Computadores
Modelo de Referência OSI/ISO
Modelo OSI
Redes de Computadores - Modelo de Referência OSI/ISO
9

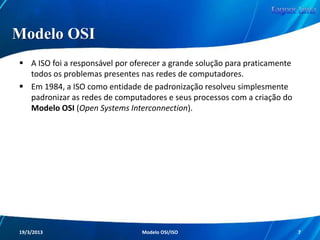

10. Modelo OSI
A ISO foi a responsável por oferecer a grande
solução para praticamente todos os problemas
presentes nas redes de computadores.
Em 1984, a ISO como entidade de padronização
resolveu simplesmente padronizar as redes de
computadores e seus processos com a criação do
Modelo OSI (Open Systems Interconnection).
Redes de Computadores - Modelo de Referência OSI/ISO
10

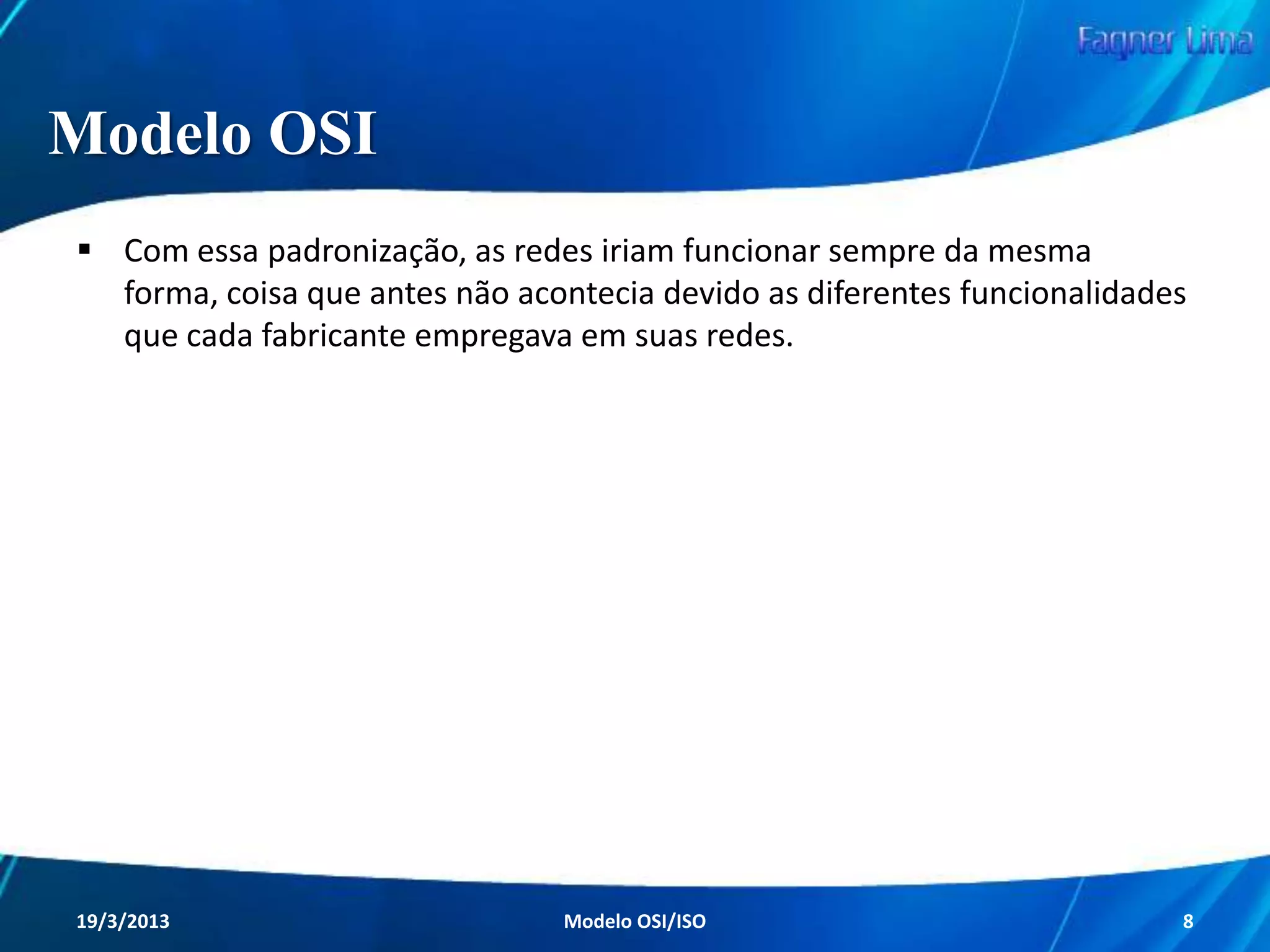

11. Modelo OSI
Com essa padronização, as redes iriam
funcionar sempre da mesma forma, coisa que
antes não acontecia devido as diferentes
funcionalidades que cada fabricante
empregava em suas redes.
Redes de Computadores - Modelo de Referência OSI/ISO
11

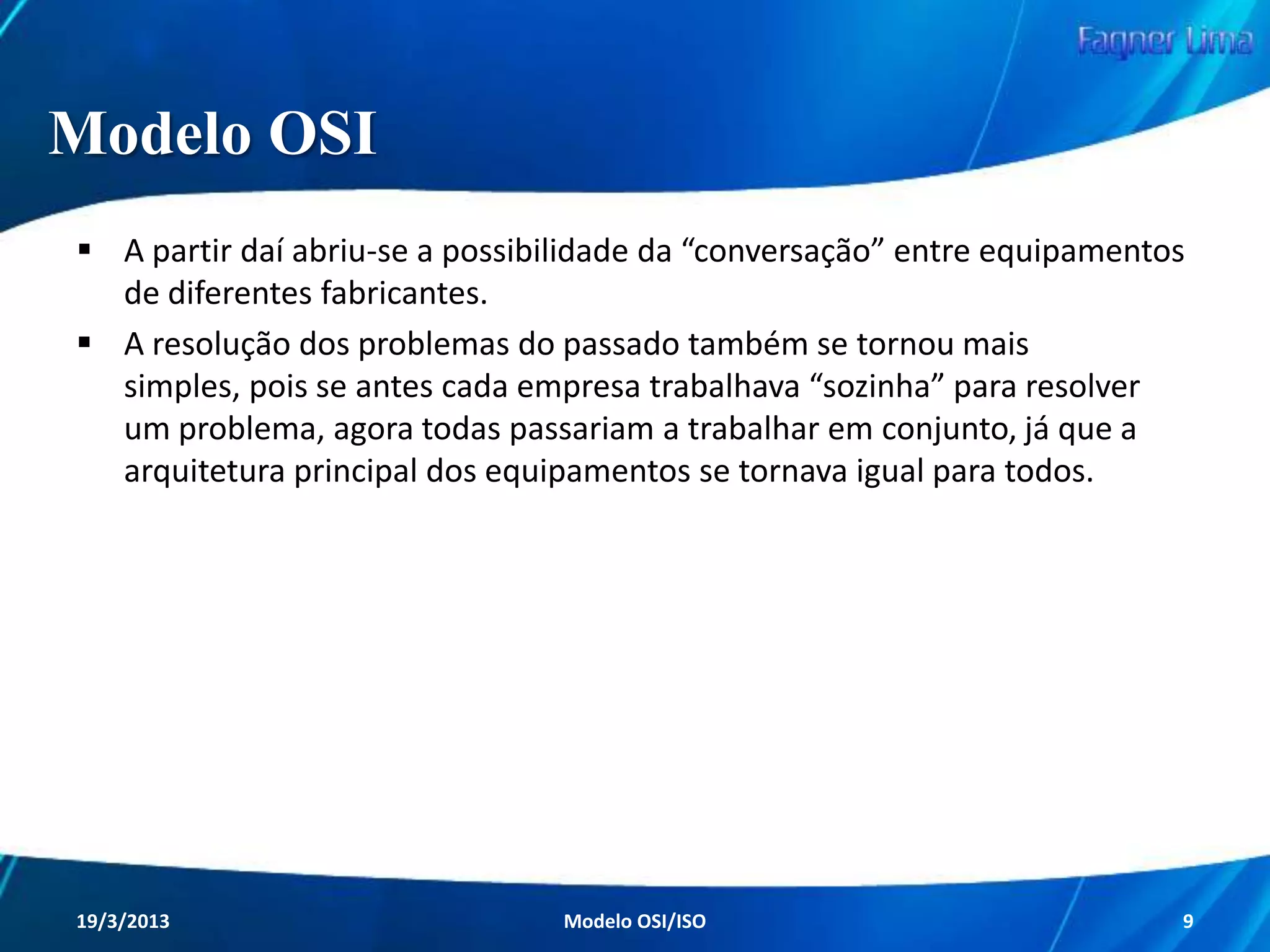

12. Modelo OSI
A partir daí abriu-se a possibilidade da
“conversação” entre equipamentos de diferentes
fabricantes.
A resolução dos problemas do passado também se
tornou mais simples, pois se antes cada empresa
trabalhava “sozinha” para resolver um problema,
agora todas passariam a trabalhar em conjunto,
já que a arquitetura principal dos equipamentos
se tornava igual para todos.
Redes de Computadores - Modelo de Referência OSI/ISO
12

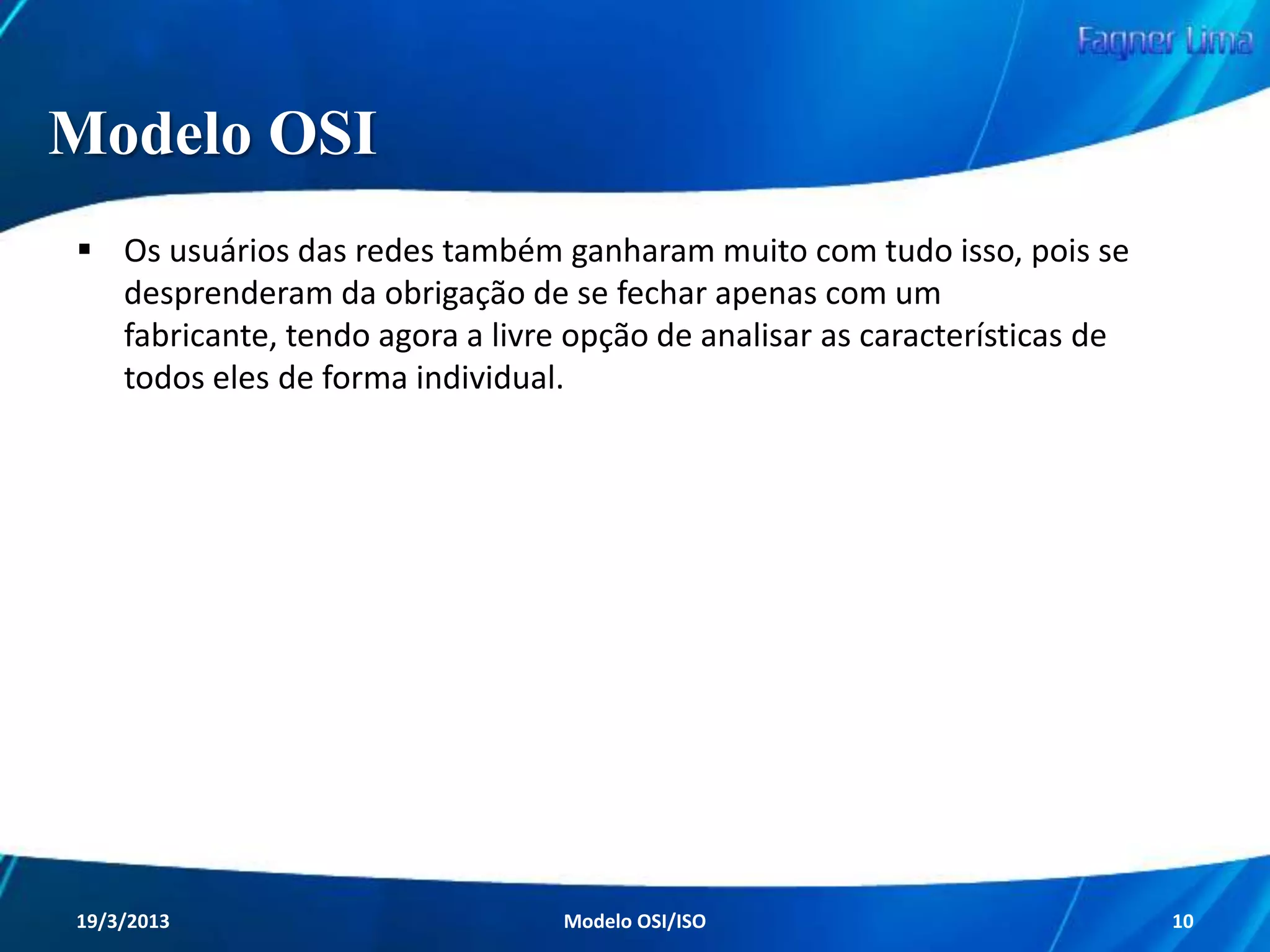

13. Modelo OSI
Os usuários das redes também ganharam
muito com tudo isso, pois se desprenderam
da obrigação de se fechar apenas com um
fabricante, tendo agora a livre opção de
analisar as características de todos eles de
forma individual.
Redes de Computadores - Modelo de Referência OSI/ISO
13

14. Redes de Computadores
Modelo de Referência OSI/ISO
Características do Modelo OSI
Redes de Computadores - Modelo de Referência OSI/ISO
14

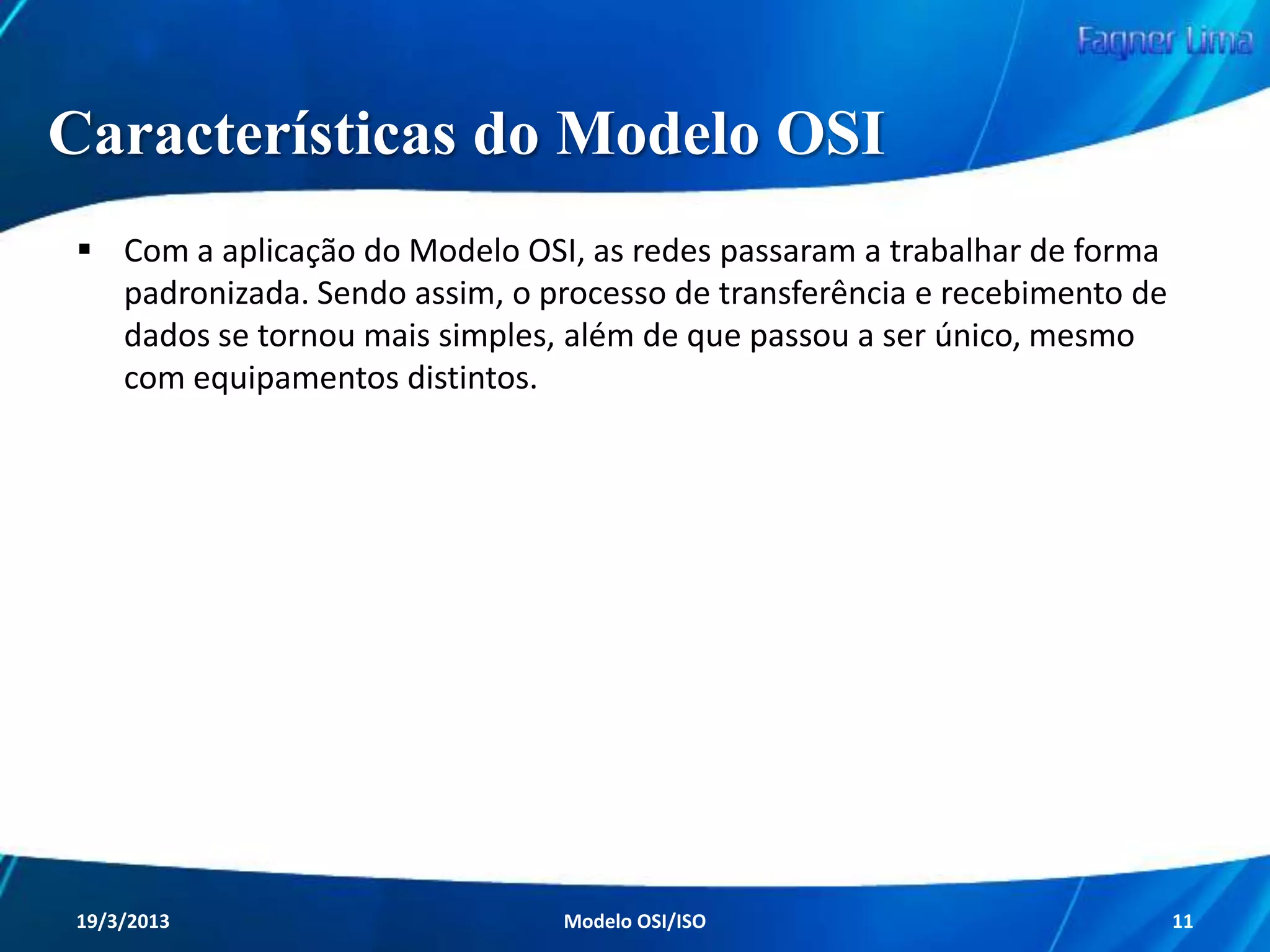

15. Características do Modelo OSI
Com a aplicação do Modelo OSI, as redes
passaram a trabalhar de forma padronizada.
Sendo assim, o processo de transferência e
recebimento de dados se tornou mais simples,
além de que passou a ser único, mesmo com
equipamentos distintos.
Redes de Computadores - Modelo de Referência OSI/ISO
15

16. Redes de Computadores
Modelo de Referência OSI/ISO
Camadas do Modelo OSI
Redes de Computadores - Modelo de Referência OSI/ISO
16

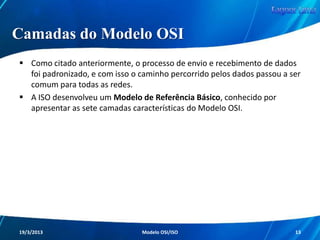

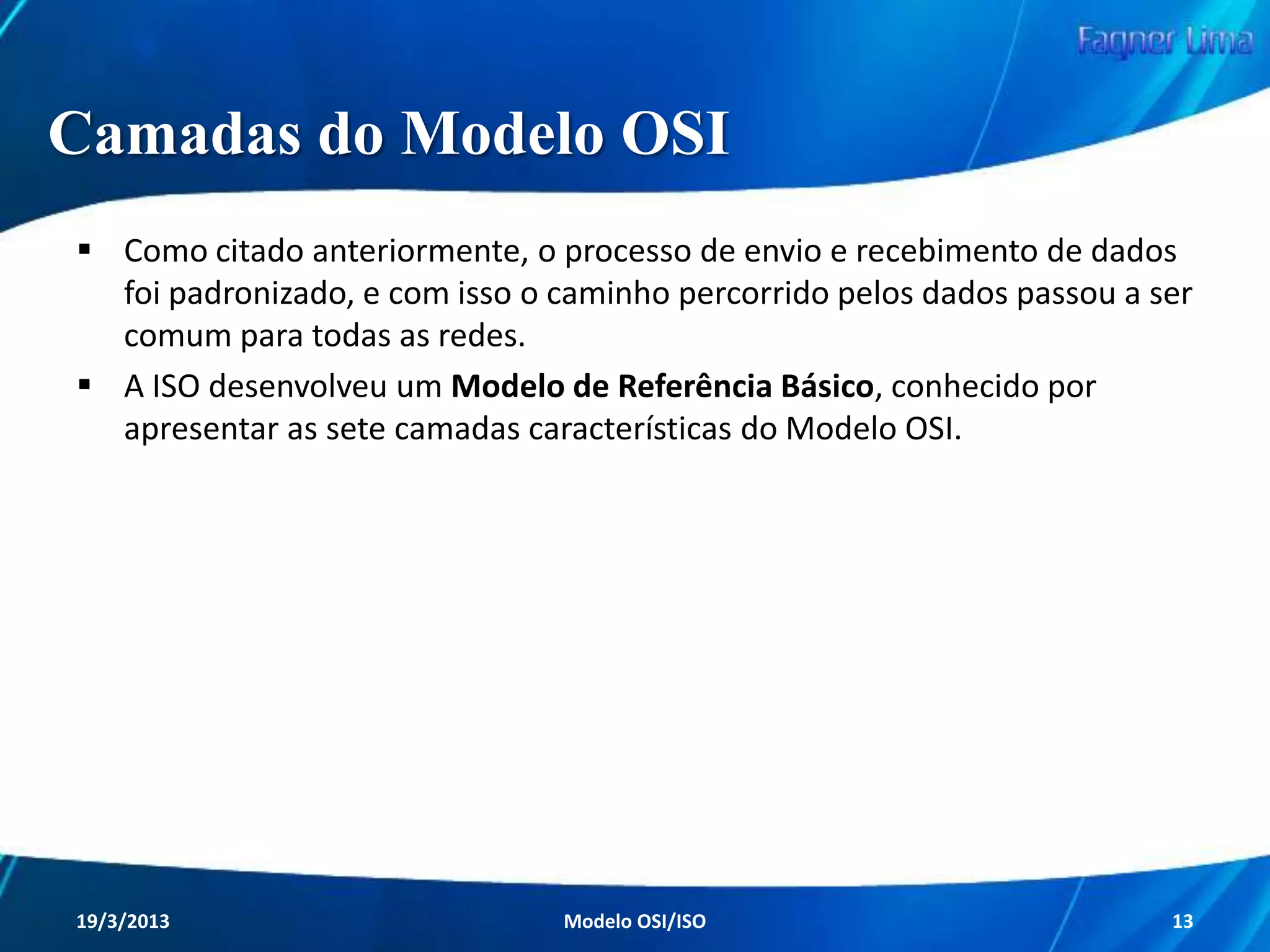

17. Camadas do Modelo OSI
Como citado anteriormente, o processo de envio
e recebimento de dados foi padronizado, e com
isso o caminho percorrido pelos dados passou a
ser comum para todas as redes.
A ISO desenvolveu um Modelo de Referência
Básico, conhecido por apresentar as sete
camadas características do Modelo OSI.
Redes de Computadores - Modelo de Referência OSI/ISO
17

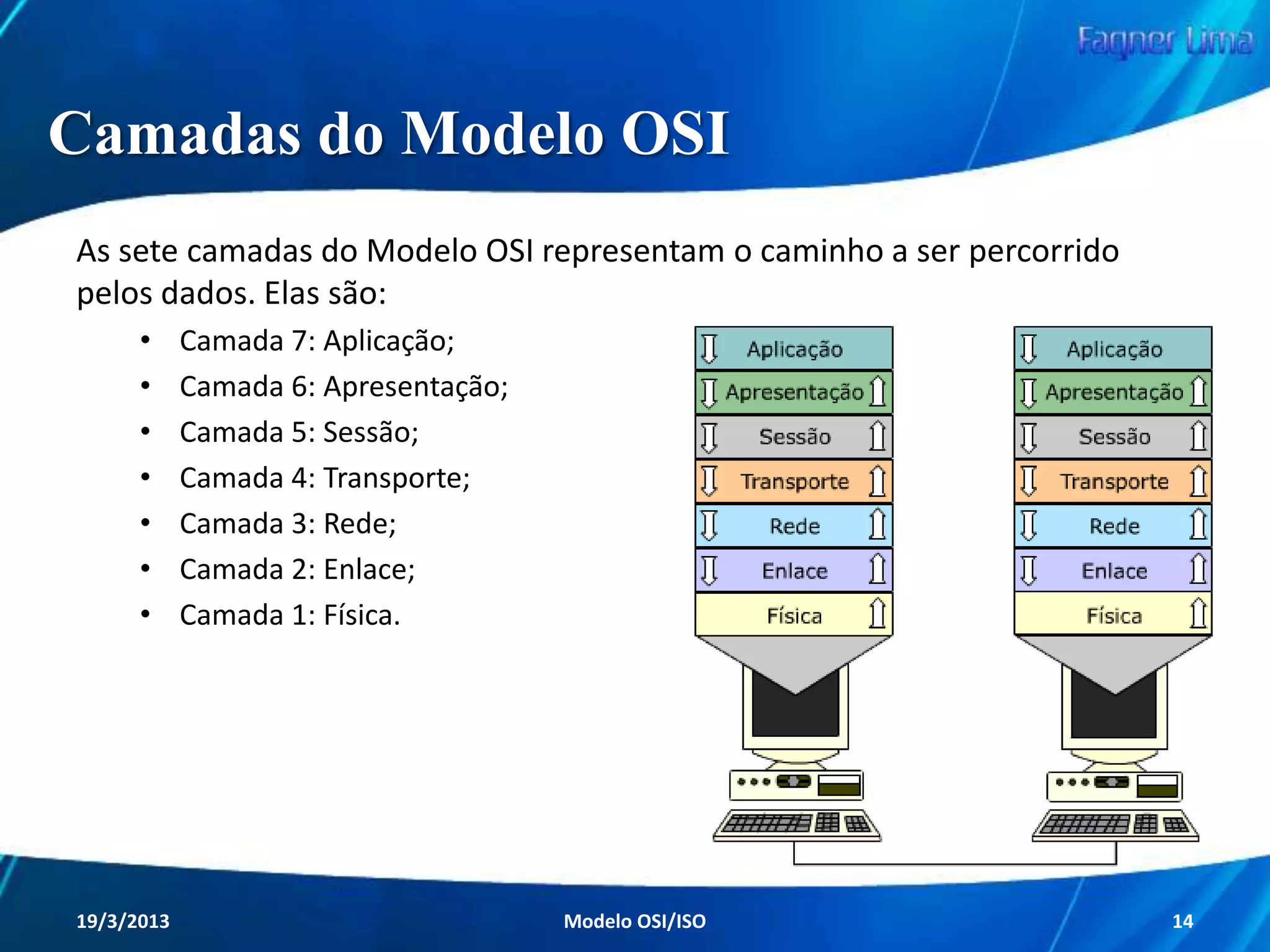

18. Camadas do Modelo OSI
As sete camadas do Modelo OSI representam
o caminho a ser percorrido pelos dados.
Redes de Computadores - Modelo de Referência OSI/ISO
18

19. Camadas do Modelo OSI

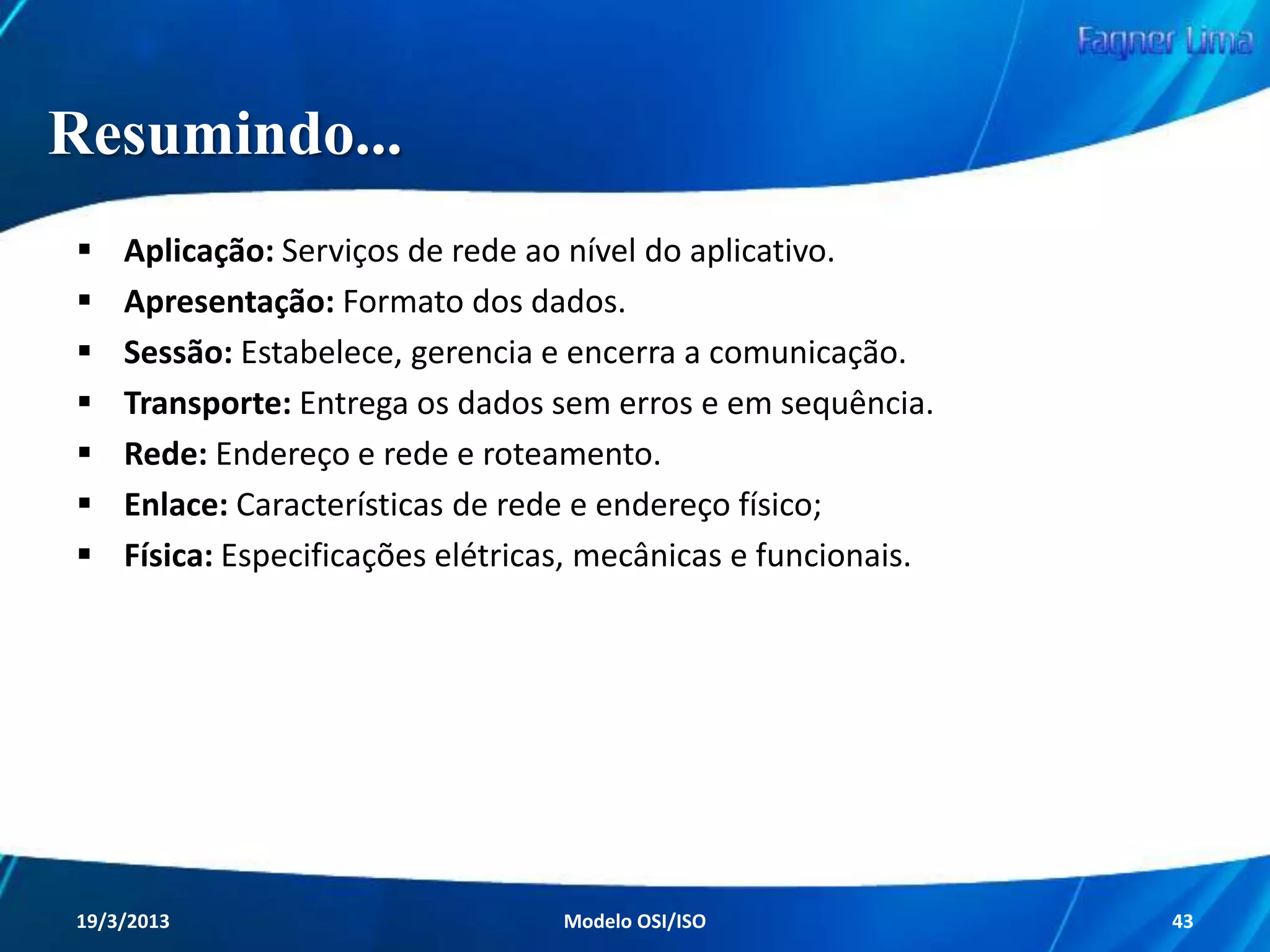

Camada 7 - Aplicação
Camada 6 - Apresentação
Camada 5 - Sessão
Camada 4 - Transporte
Camada 3 - Rede
Camada 2 - Enlace
Camada 1 - Física
Redes de Computadores - Modelo de Referência OSI/ISO
19

20. Camadas do Modelo OSI
Redes de Computadores - Modelo de Referência OSI/ISO
20

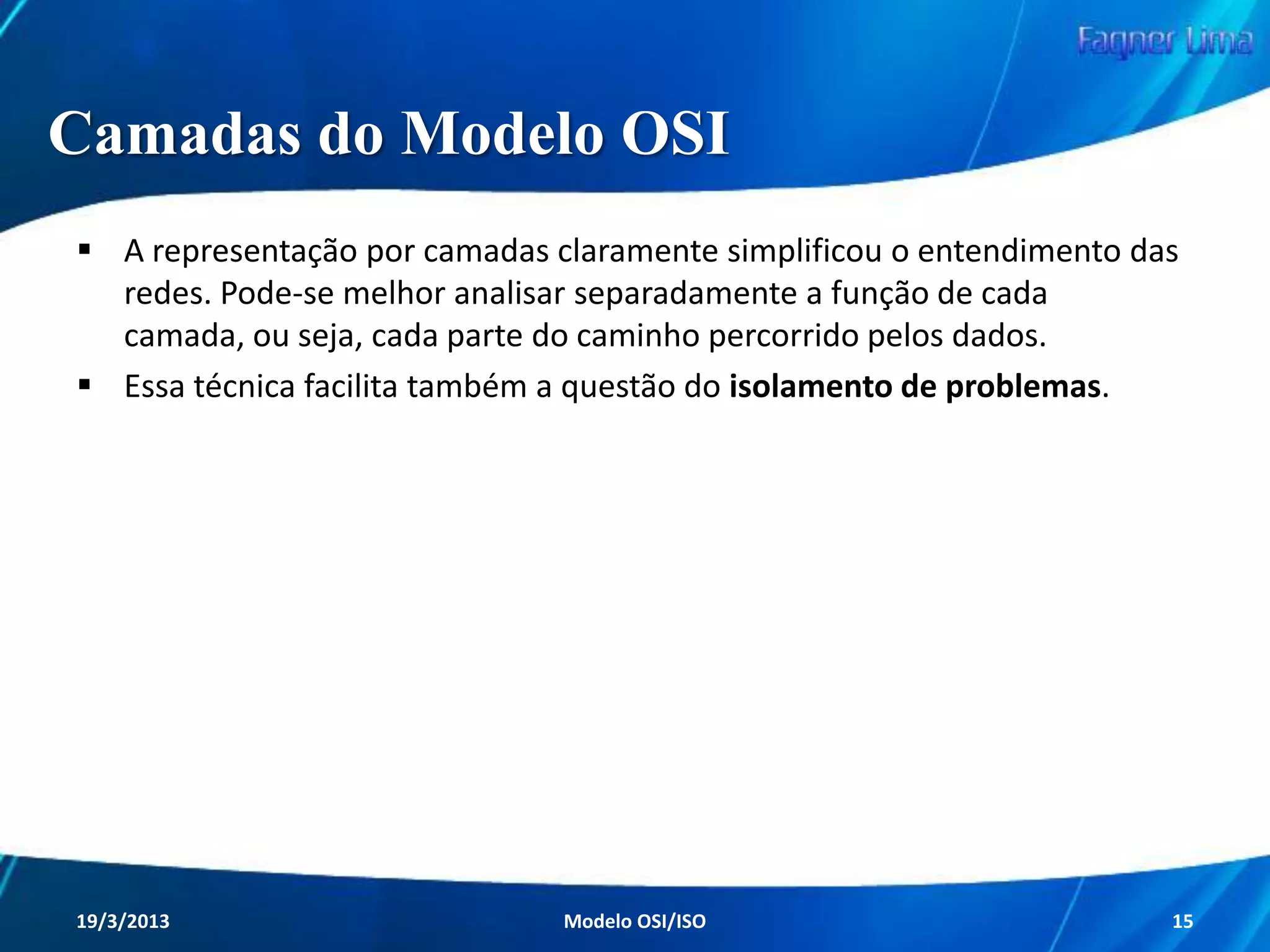

21. Camadas do Modelo OSI
A representação por camadas claramente
simplificou o entendimento das redes.
Pode-se melhor analisar separadamente a função
de cada camada, ou seja, cada parte do caminho
percorrido pelos dados.
Essa técnica facilita também a questão do
isolamento de problemas.
Redes de Computadores - Modelo de Referência OSI/ISO
21

22. Camadas do Modelo OSI

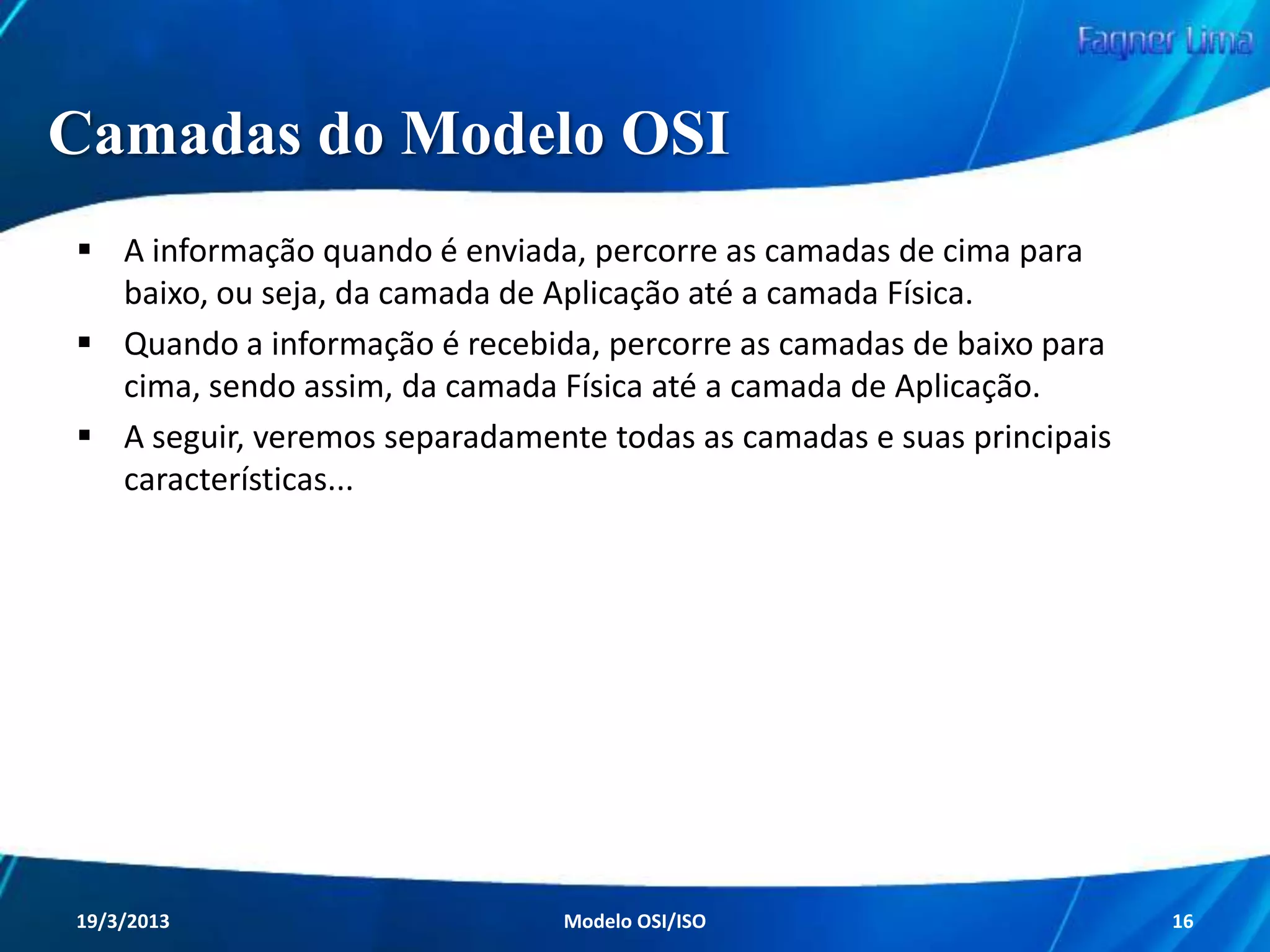

A informação quando é enviada, percorre as
camadas de cima para baixo, ou seja, da camada
de Aplicação até a camada Física.
Quando a informação é recebida, percorre as
camadas de baixo para cima, sendo assim, da
camada Física até a camada de Aplicação.
A seguir, veremos separadamente todas as
camadas e suas principais características...
Redes de Computadores - Modelo de Referência OSI/ISO
22

23. Redes de Computadores
Modelo de Referência OSI/ISO
Camada Física
Redes de Computadores - Modelo de Referência OSI/ISO
23

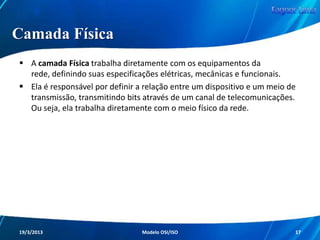

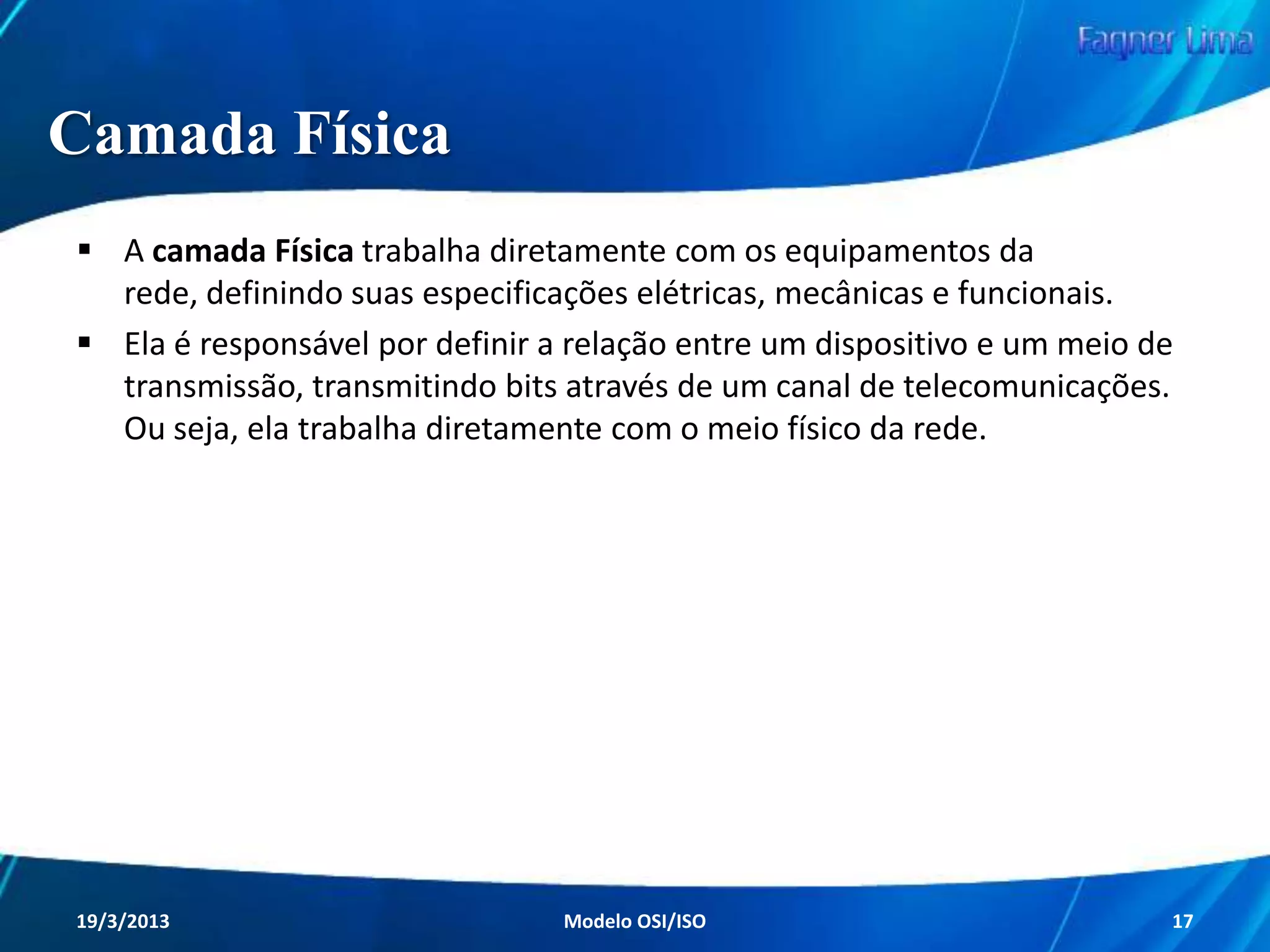

24. Camada Física
A camada Física trabalha diretamente com os
equipamentos da rede, definindo suas
especificações elétricas, mecânicas e funcionais.
Ela é responsável por definir a relação entre um
dispositivo e um meio de transmissão,
transmitindo bits através de um canal de
telecomunicações. Ou seja, ela trabalha
diretamente com o meio físico da rede.
Redes de Computadores - Modelo de Referência OSI/ISO
24

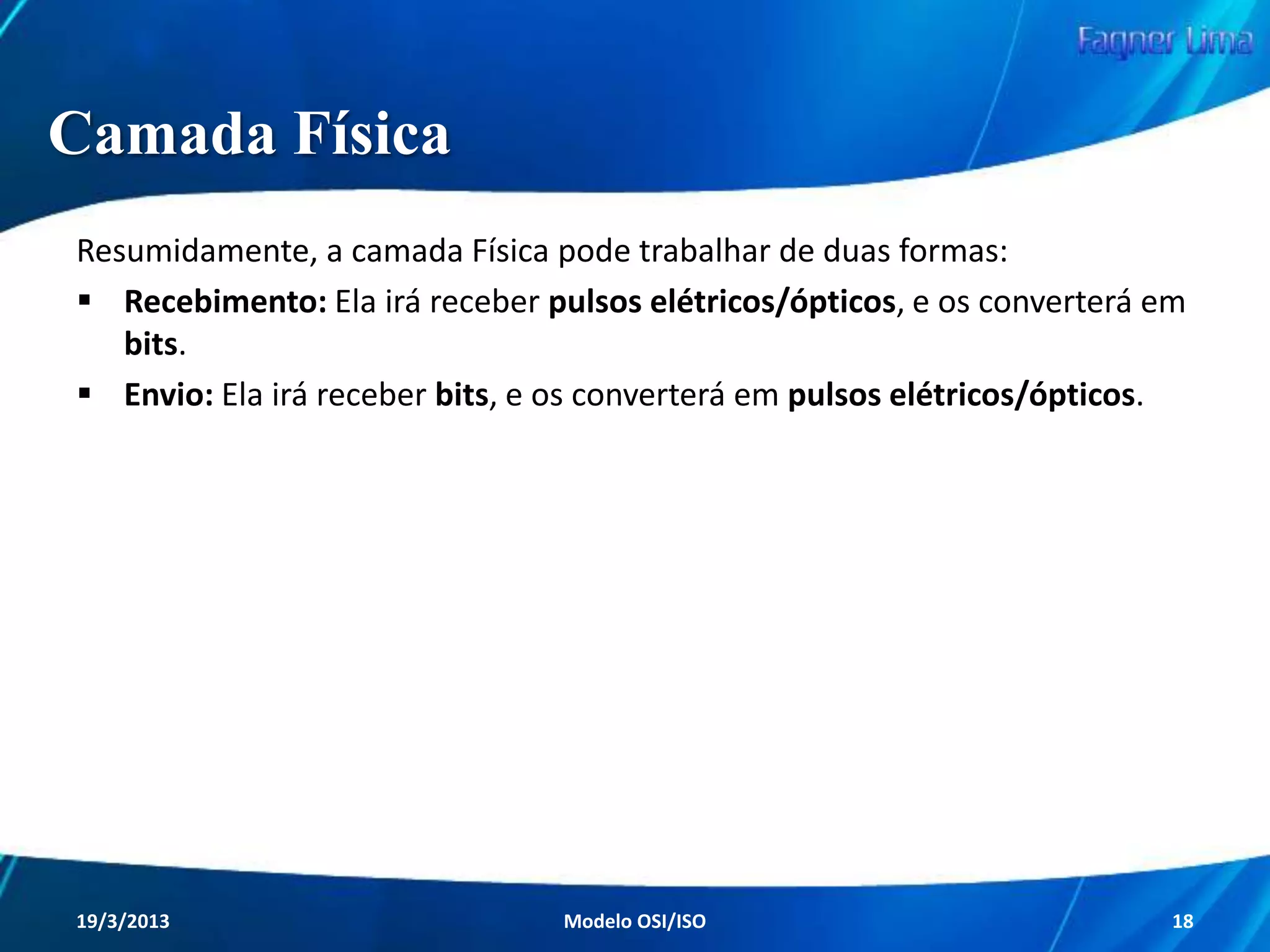

25. Camada Física

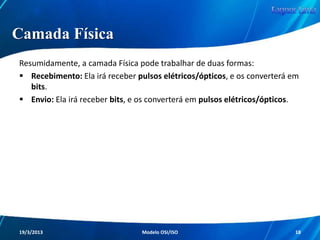

Resumidamente, a camada Física pode
trabalhar de duas formas:
Recebimento
Ela irá receber pulsos elétricos/ópticos, e os
converterá em bits.
Envio
Ela irá receber bits, e os converterá em pulsos
elétricos/ópticos.
Redes de Computadores - Modelo de Referência OSI/ISO
25

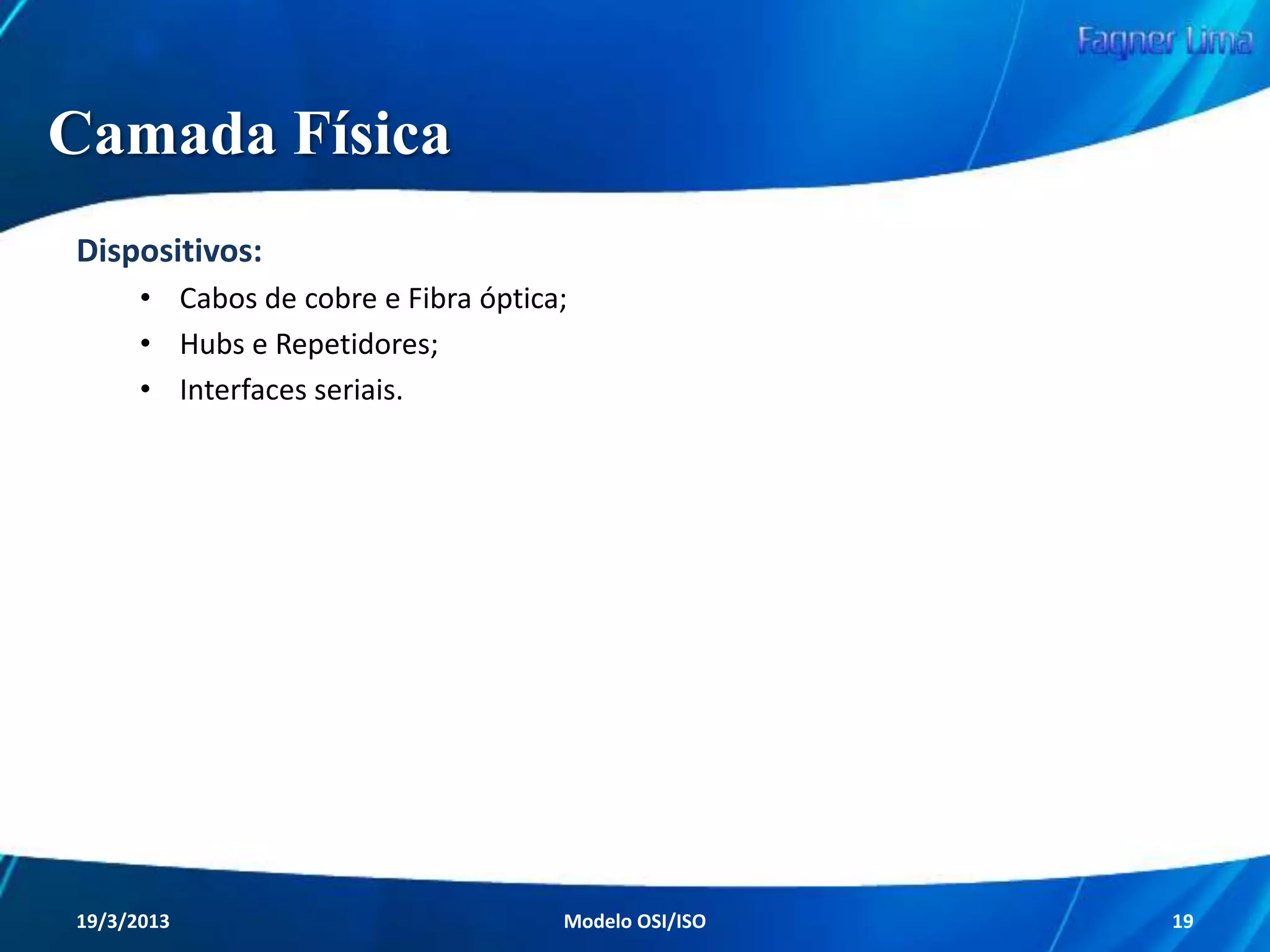

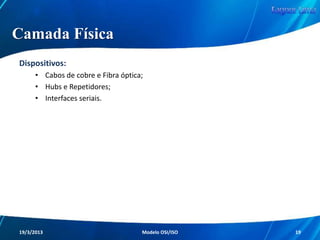

26. Camada Física
Dispositivos
 Cabos de cobre e Fibra óptica;
 Hubs e Repetidores;
 Interfaces seriais.
Redes de Computadores - Modelo de Referência OSI/ISO
26

27. Redes de Computadores
Modelo de Referência OSI/ISO
Camada Enlace
Redes de Computadores - Modelo de Referência OSI/ISO
27

28. Camada Enlace

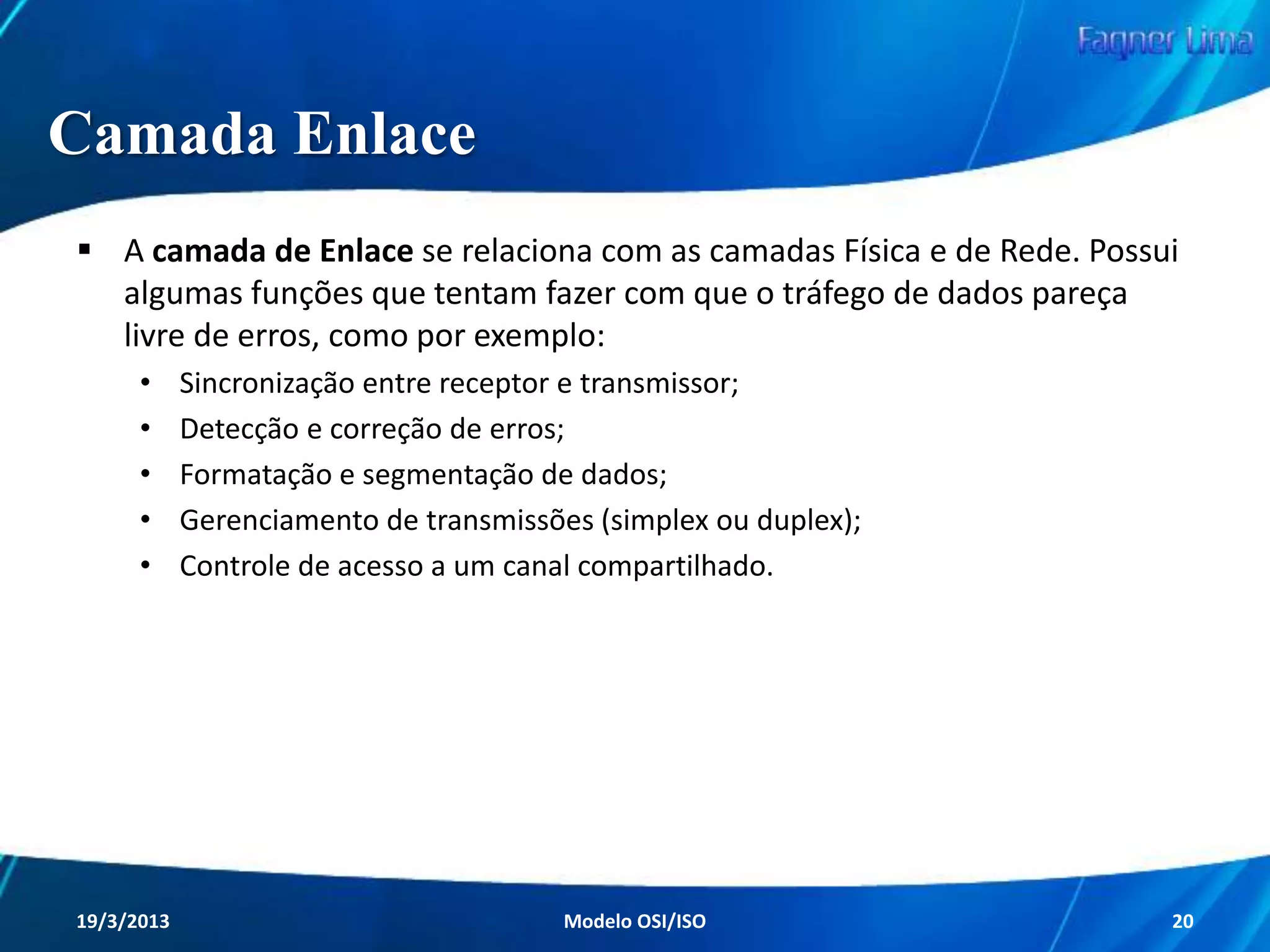

A camada de Enlace se relaciona com
as camadas Física e de Rede.
Possui algumas funções que tentam
fazer com que o tráfego de dados
pareça livre de erros.
Redes de Computadores - Modelo de Referência OSI/ISO
28

29. Camada Enlace
Sincronização entre receptor e transmissor
Detecção e correção de erros
Formatação e segmentação de dados
Gerenciamento de transmissões (simplex ou duplex)
Controle de acesso a um canal compartilhado
Redes de Computadores - Modelo de Referência OSI/ISO
29

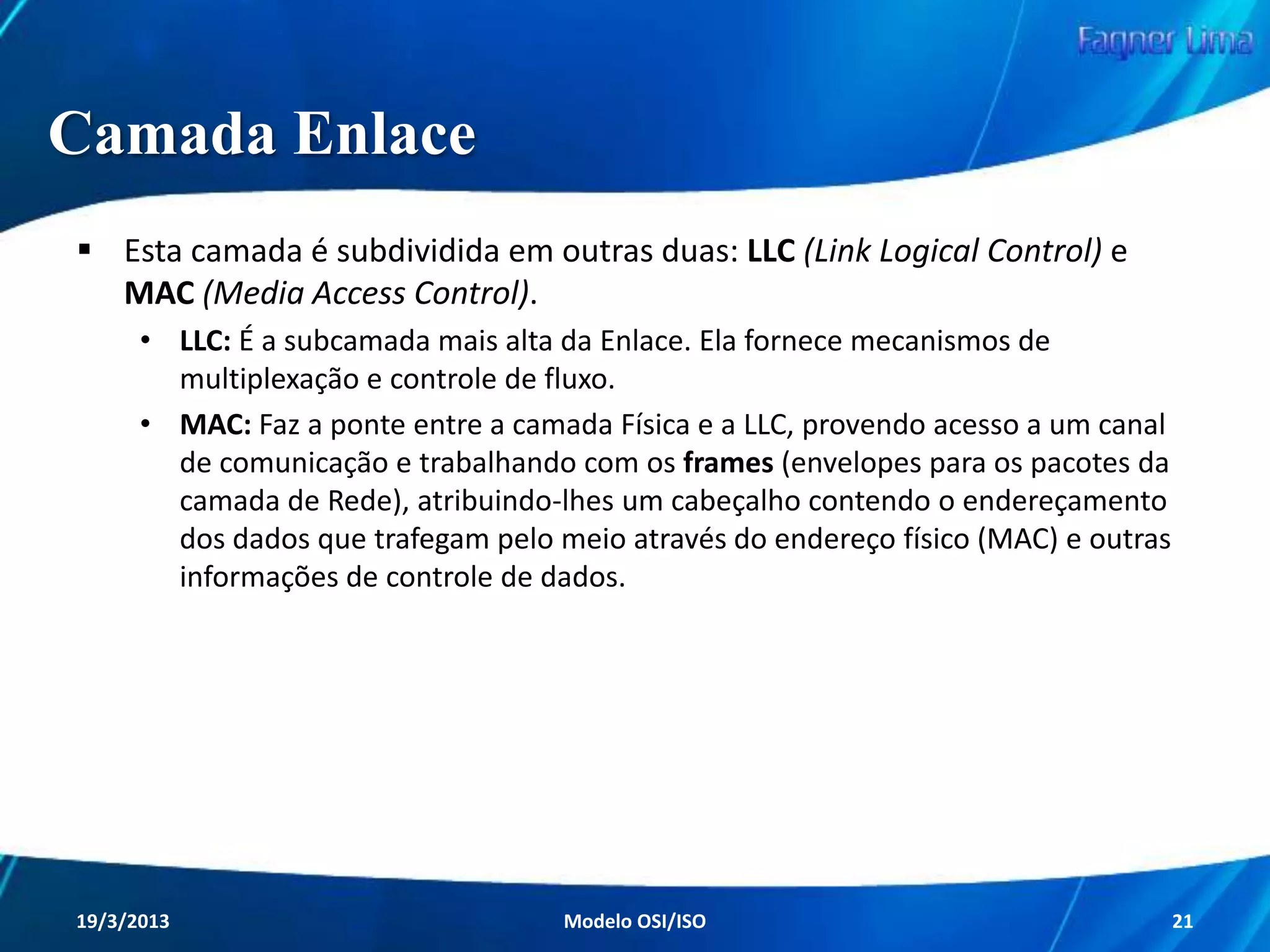

30. Camada Enlace
Esta camada é subdividida em outras duas
LLC (Link Logical Control)
MAC (Media Access Control)
Redes de Computadores - Modelo de Referência OSI/ISO
30

31. Camada Enlace
LLC (Link Logical Control)
• É a subcamada mais alta da Enlace.
• Fornece mecanismos de
multiplexação e controle de fluxo.
Redes de Computadores - Modelo de Referência OSI/ISO
31

32. Camada Enlace
MAC (Media Access Control)
• Faz a ponte entre a camada Física e a LLC.
• Provê acesso a um canal de comunicação e
trabalhando com os frames (envelopes para
os pacotes da camada de Rede), atribuindolhes um cabeçalho contendo o
endereçamento dos dados que trafegam
pelo meio através do endereço físico (MAC)
e outras informações de controle de dados.
Redes de Computadores - Modelo de Referência OSI/ISO
32

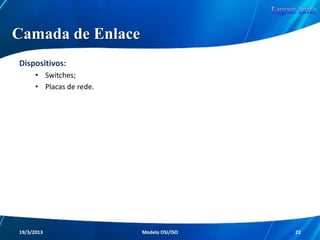

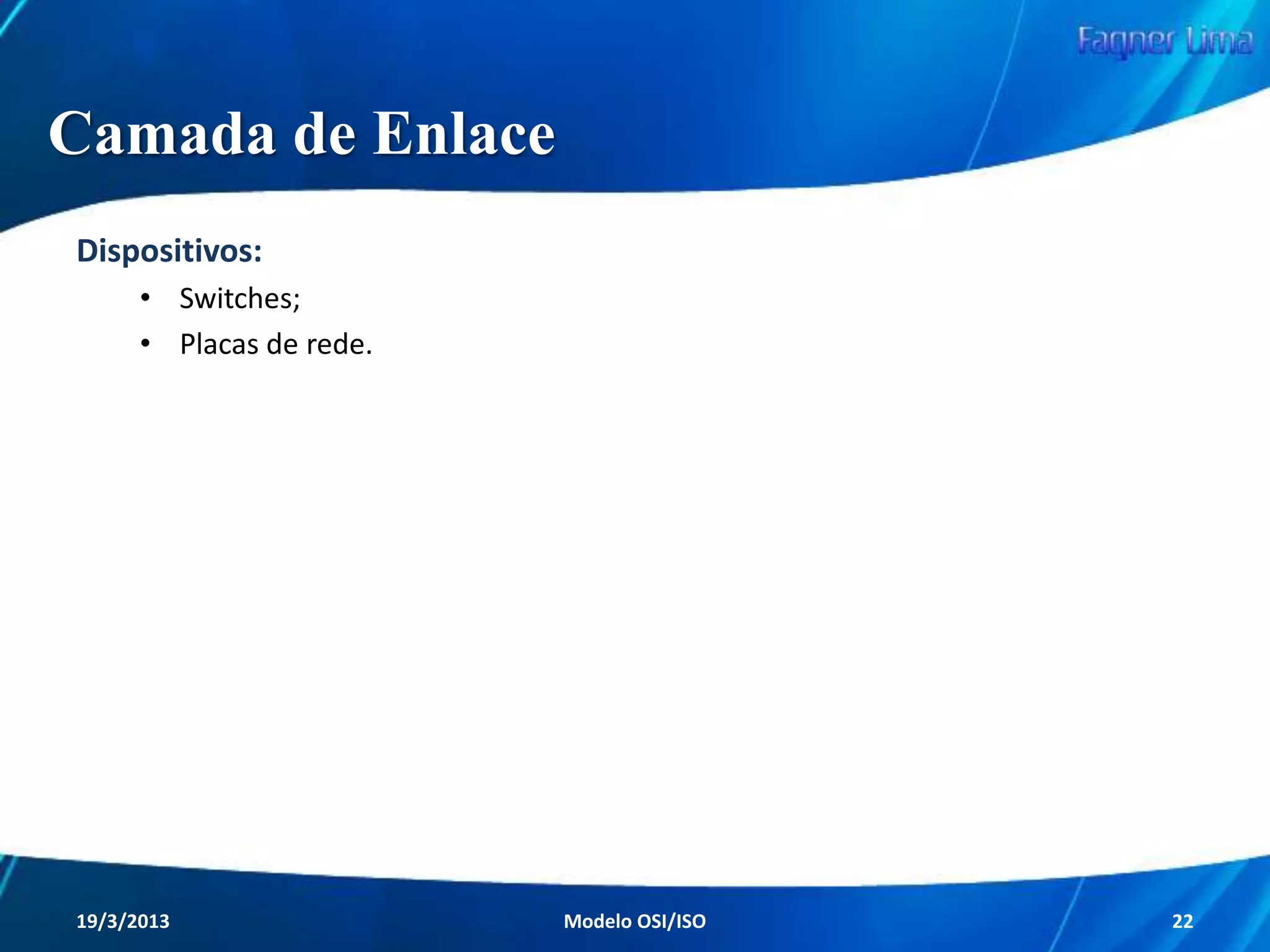

33. Camada de Enlace
Dispositivos
 Switches;
 Placas de rede.
Redes de Computadores - Modelo de Referência OSI/ISO
33

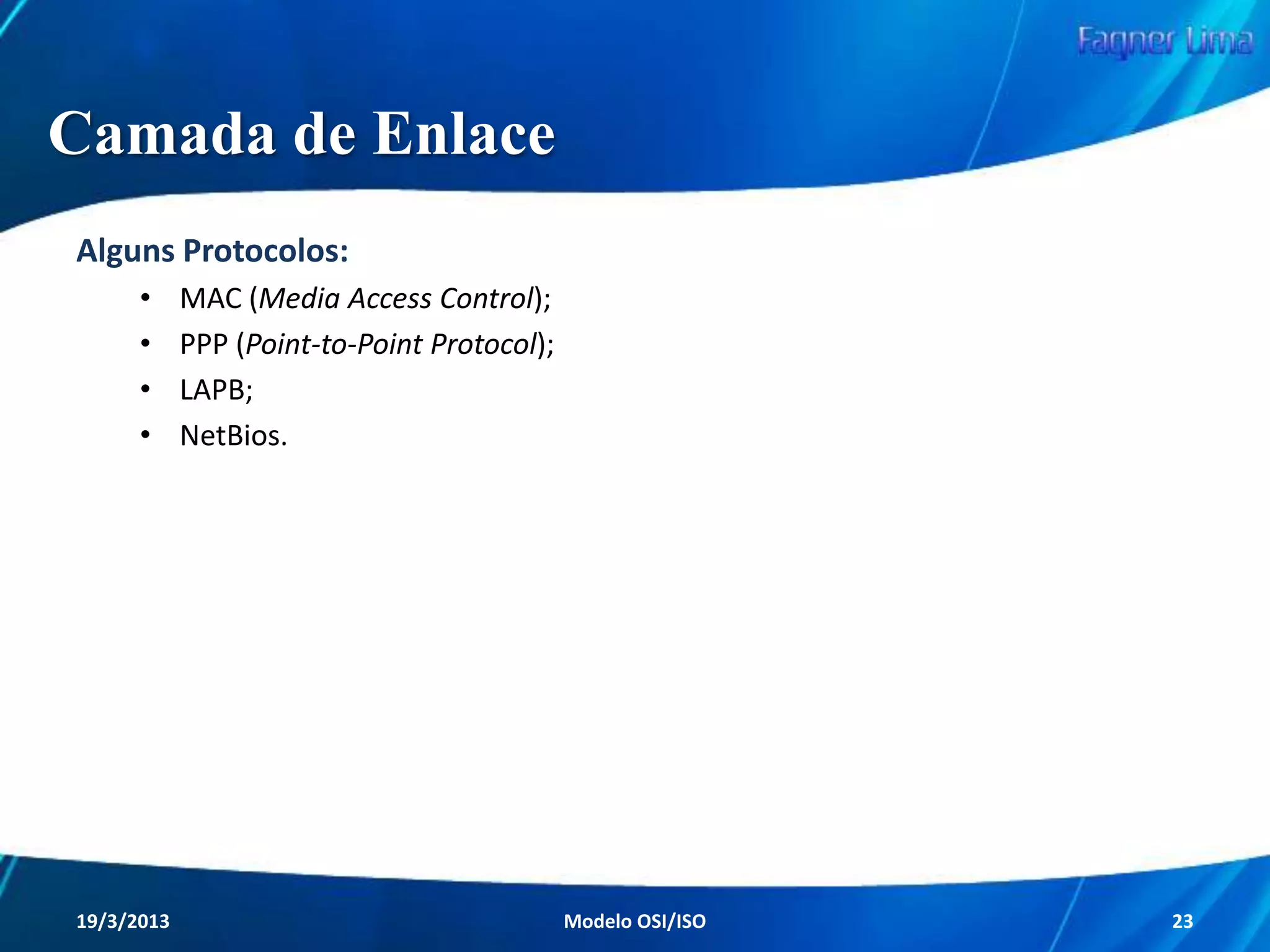

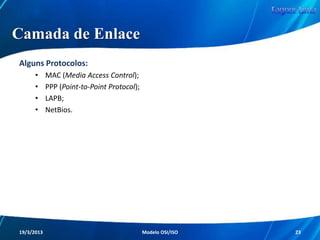

34. Camada de Enlace
Protocolos




MAC (Media Access Control);
PPP (Point-to-Point Protocol);
LAPB;
NetBios.
Redes de Computadores - Modelo de Referência OSI/ISO
34

35. Redes de Computadores
Modelo de Referência OSI/ISO
Camada de Rede
Redes de Computadores - Modelo de Referência OSI/ISO
35

36. Camada de Rede

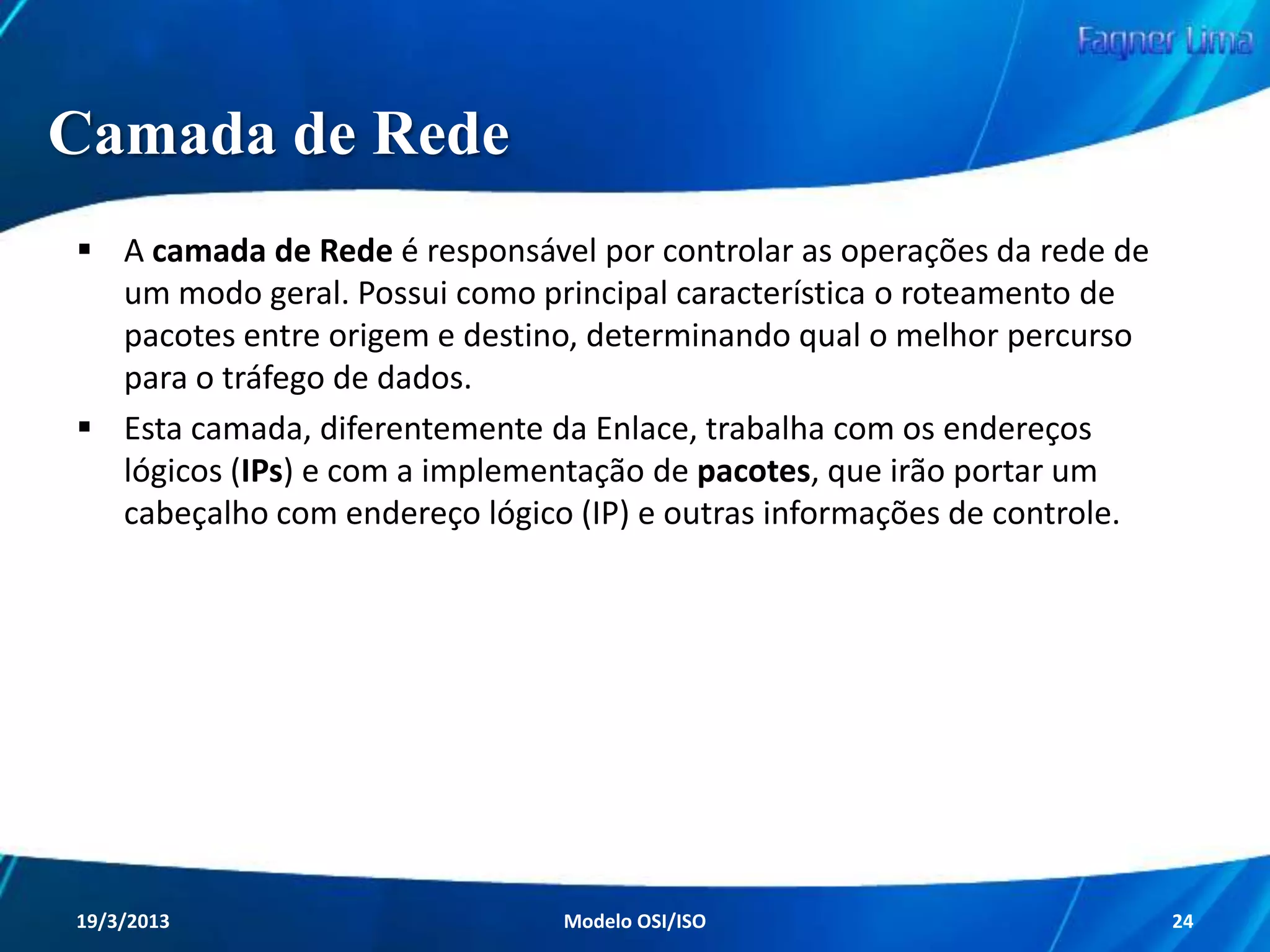

A camada de Rede é responsável por controlar as
operações da rede de um modo geral. Possui
como principal característica o roteamento de
pacotes entre origem e destino, determinando
qual o melhor percurso para o tráfego de dados.
Redes de Computadores - Modelo de Referência OSI/ISO
36

37. Camada de Rede
Esta camada, diferentemente da Enlace, trabalha
com os endereços lógicos (IPs) e com a
implementação de pacotes, que irão portar um
cabeçalho com endereço lógico (IP) e outras
informações de controle.
Redes de Computadores - Modelo de Referência OSI/ISO
37

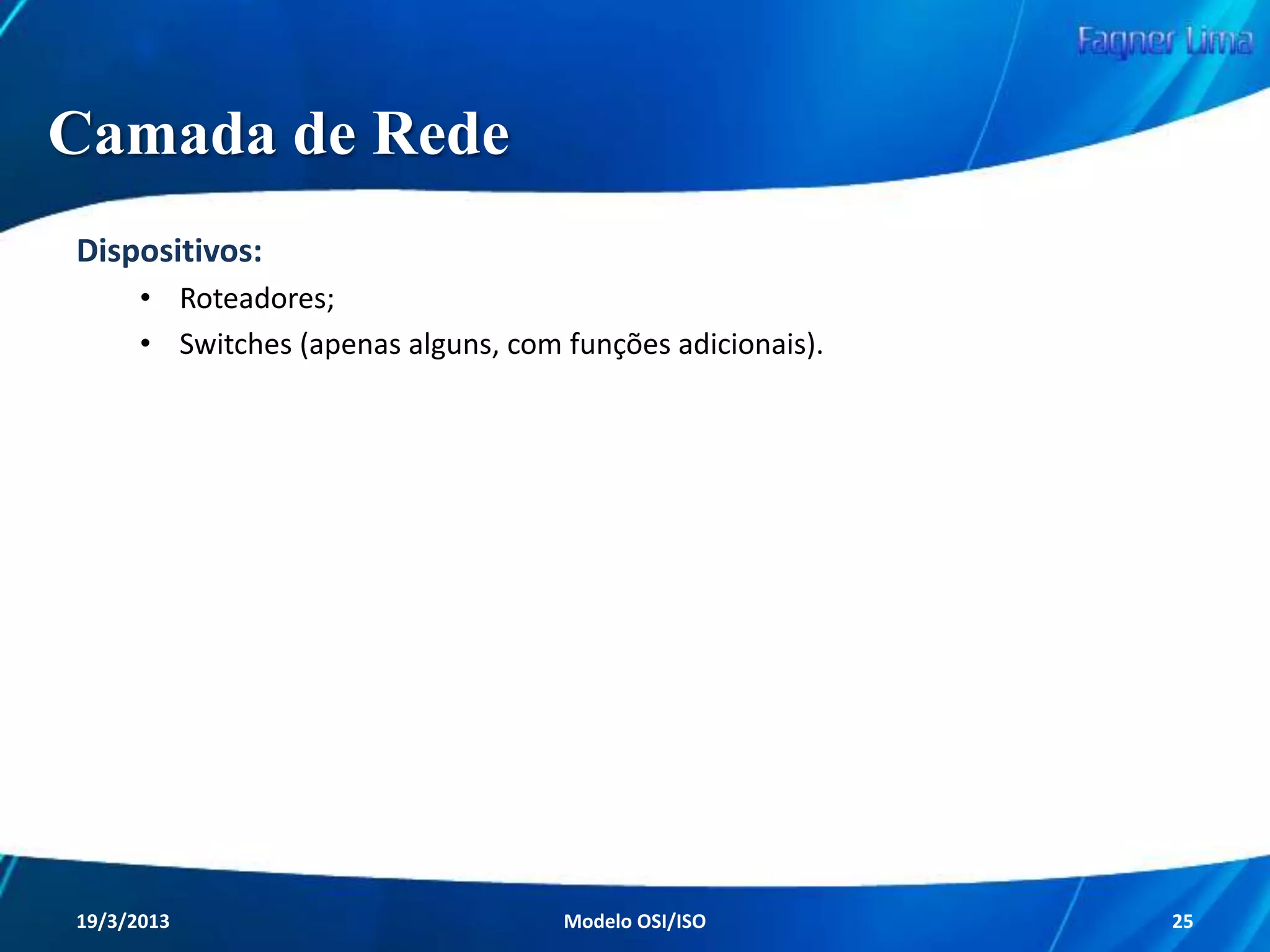

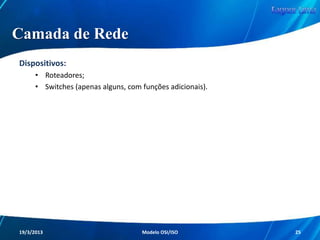

38. Camada de Rede
Dispositivos
 Roteadores;
 Switches (apenas alguns, com funções
adicionais).
Redes de Computadores - Modelo de Referência OSI/ISO
38

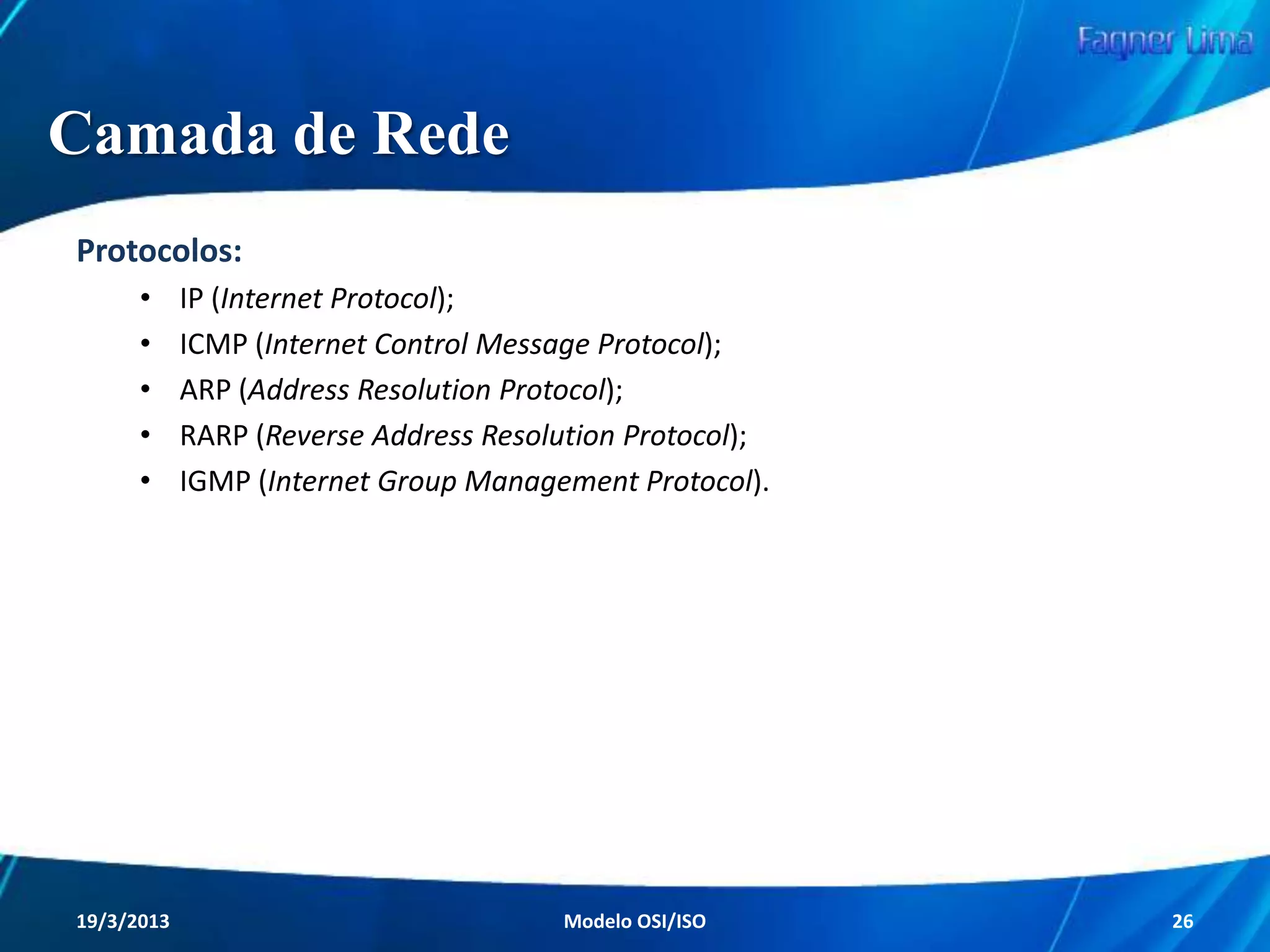

39. Camada de Rede
Protocolos





IP (Internet Protocol);
ICMP (Internet Control Message Protocol);
ARP (Address Resolution Protocol);
RARP (Reverse Address Resolution Protocol);
IGMP (Internet Group Management Protocol).
Redes de Computadores - Modelo de Referência OSI/ISO
39

40. Redes de Computadores
Modelo de Referência OSI/ISO
Camada de Transporte
Redes de Computadores - Modelo de Referência OSI/ISO
40

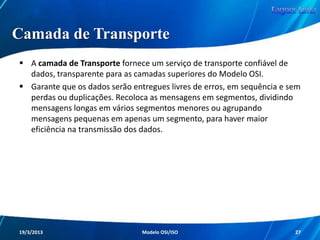

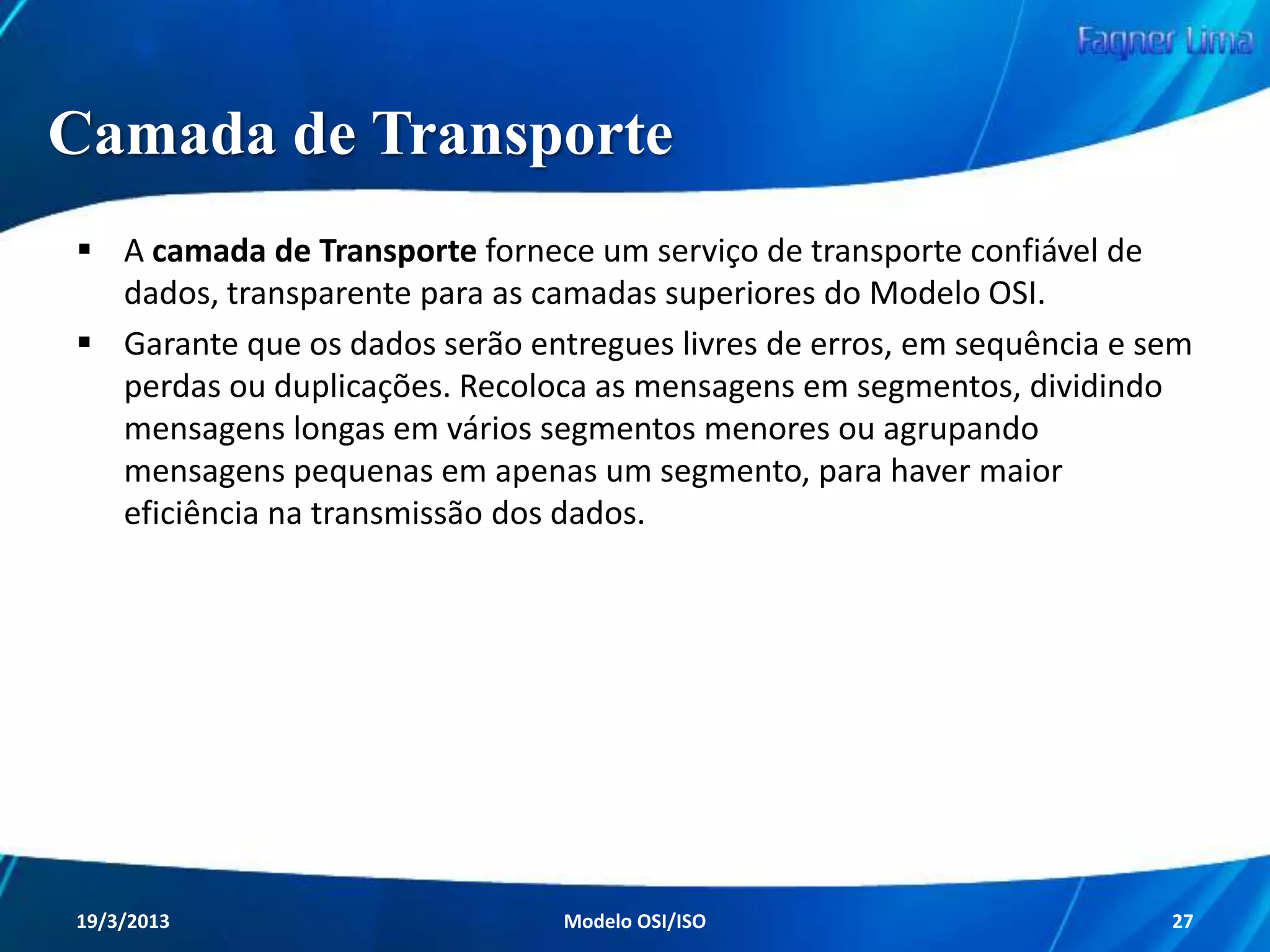

41. Camada de Transporte
A camada de Transporte fornece um serviço de
transporte confiável de dados, transparente para
as camadas superiores do Modelo OSI.
Garante que os dados serão entregues livres de
erros, em sequência e sem perdas ou
duplicações.
Redes de Computadores - Modelo de Referência OSI/ISO
41

42. Camada de Transporte
Recoloca as mensagens em segmentos,
dividindo mensagens longas em vários
segmentos menores ou agrupando mensagens
pequenas em apenas um segmento, para haver
maior eficiência na transmissão dos dados.
Redes de Computadores - Modelo de Referência OSI/ISO
42

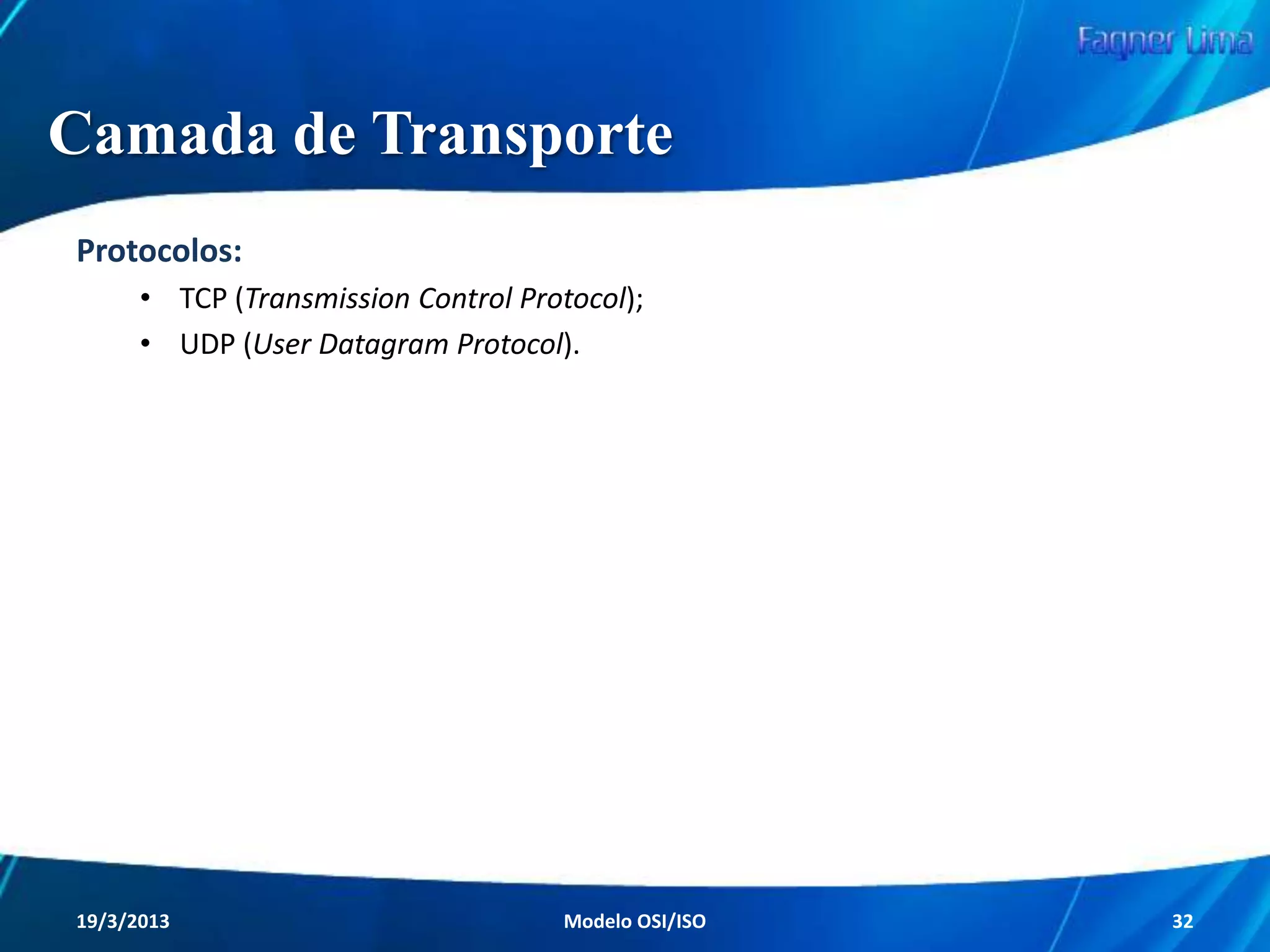

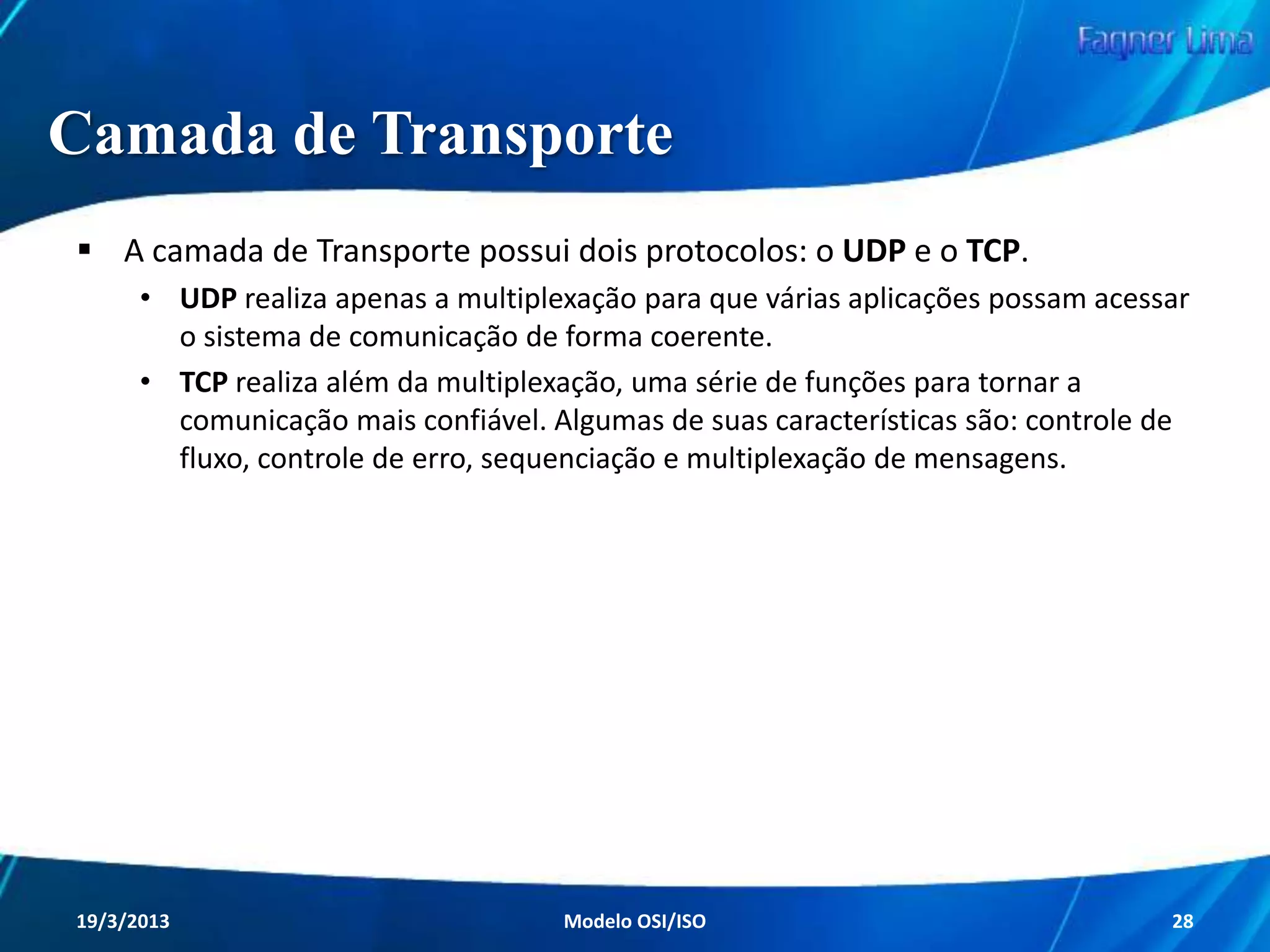

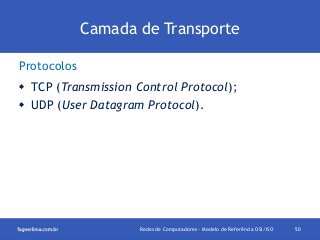

43. Camada de Transporte
A camada de Transporte possui dois protocolos
UDP
TCP
Redes de Computadores - Modelo de Referência OSI/ISO
43

44. Camada de Transporte
UDP
• Realiza apenas a multiplexação para
que várias aplicações possam acessar
o sistema de comunicação de forma
coerente.
Redes de Computadores - Modelo de Referência OSI/ISO
44

45. Camada de Transporte
TCP
• Realiza além da multiplexação, uma
série de funções para tornar a
comunicação mais confiável.
• Algumas de suas características são:
controle de fluxo, controle de erro,
sequenciação e multiplexação de
mensagens.
Redes de Computadores - Modelo de Referência OSI/ISO
45

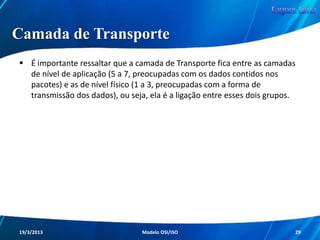

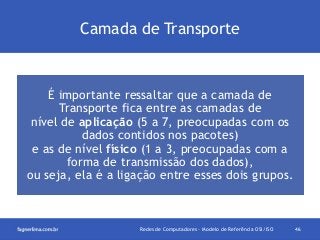

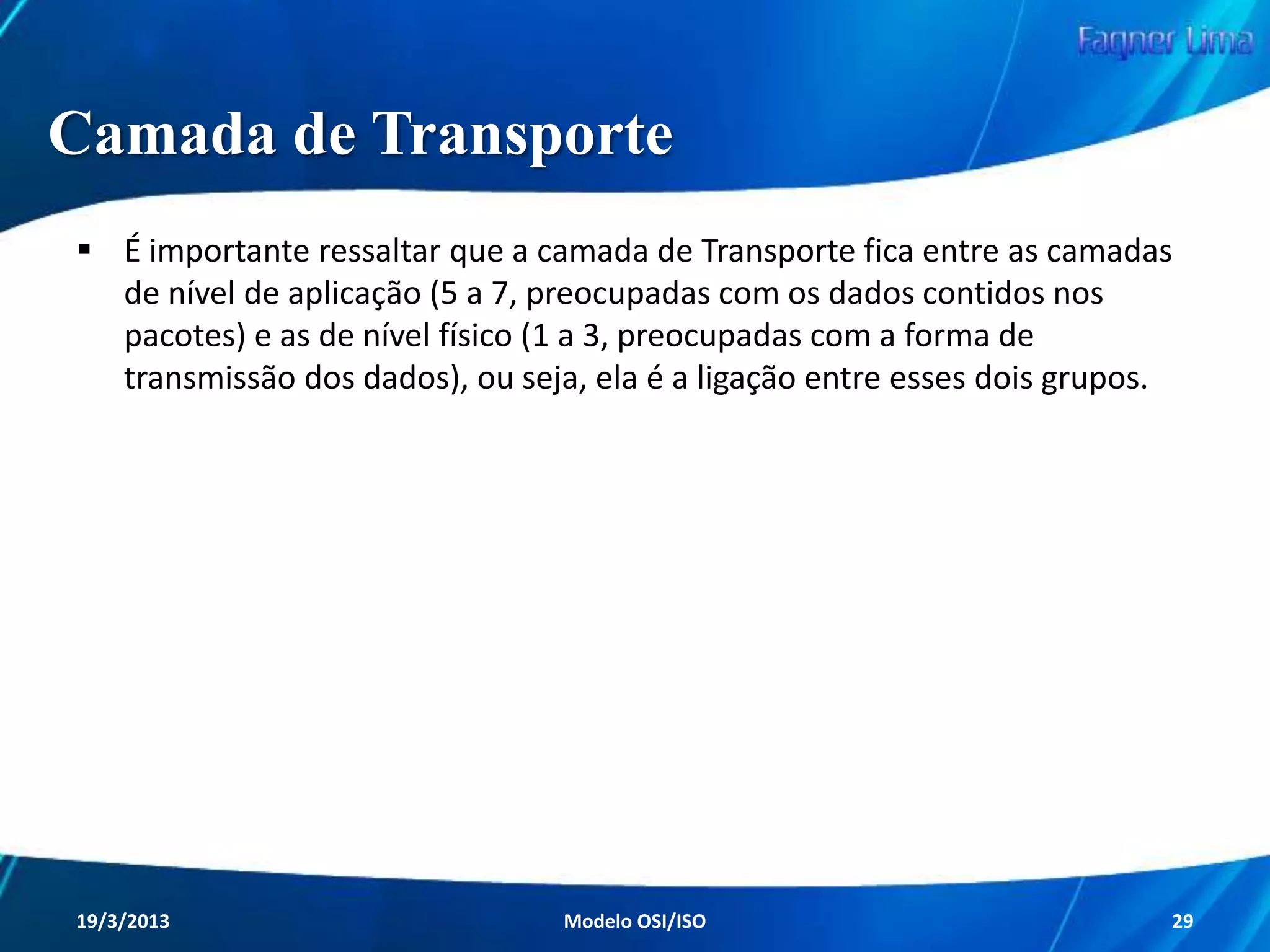

46. Camada de Transporte
É importante ressaltar que a camada de
Transporte fica entre as camadas de
nível de aplicação (5 a 7, preocupadas com os
dados contidos nos pacotes)
e as de nível físico (1 a 3, preocupadas com a
forma de transmissão dos dados),
ou seja, ela é a ligação entre esses dois grupos.
Redes de Computadores - Modelo de Referência OSI/ISO
46

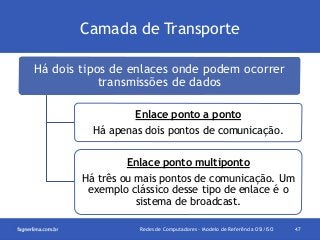

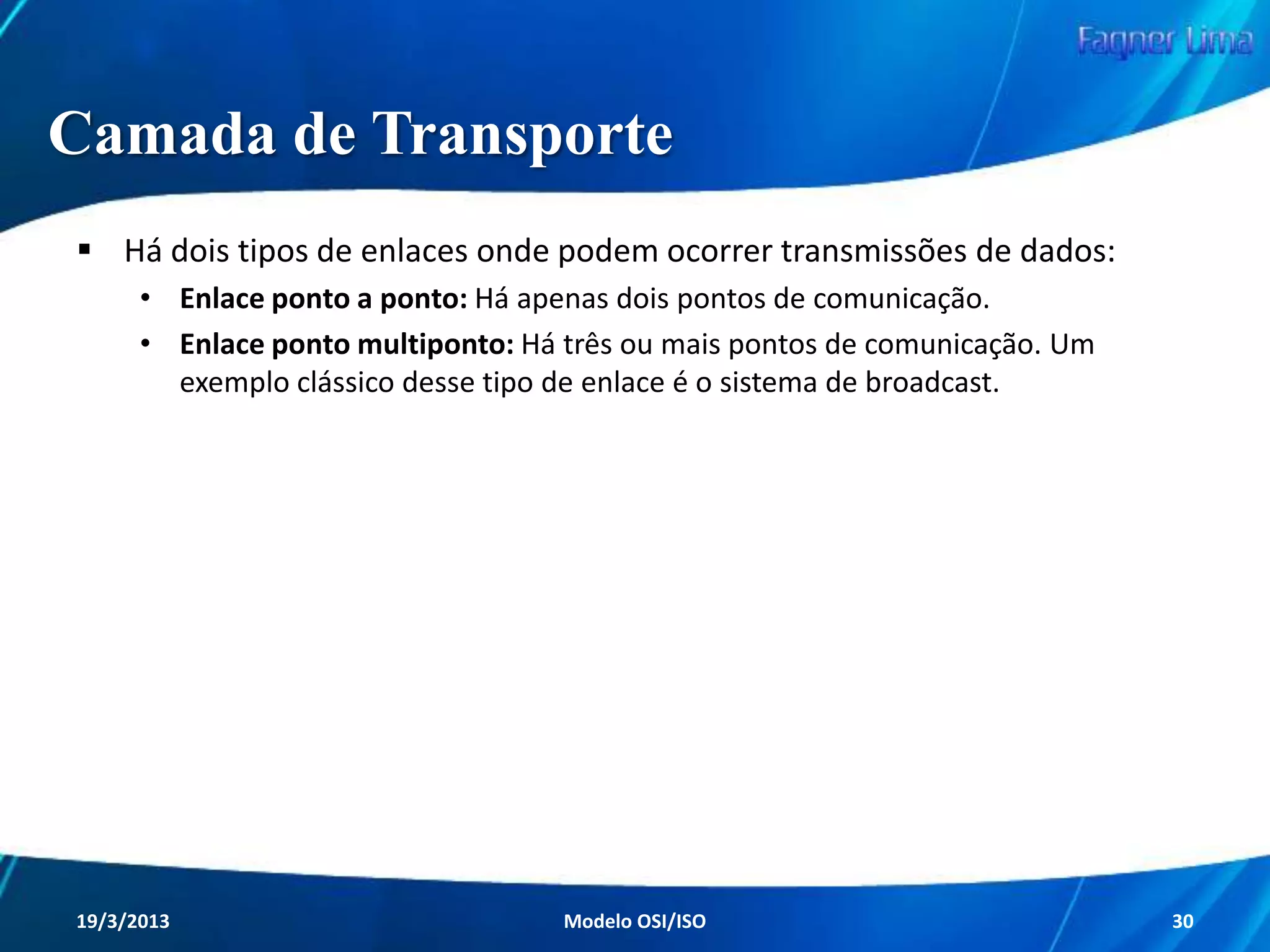

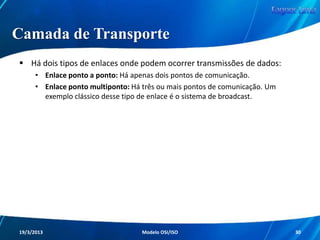

47. Camada de Transporte
Há dois tipos de enlaces onde podem ocorrer
transmissões de dados
Enlace ponto a ponto
Há apenas dois pontos de comunicação.
Enlace ponto multiponto
Há três ou mais pontos de comunicação. Um
exemplo clássico desse tipo de enlace é o
sistema de broadcast.
Redes de Computadores - Modelo de Referência OSI/ISO
47

48. Camada de Transporte
Já a comunicação nos enlaces pode
ocorrer de três formas
Simplex
Half Duplex
Full Duplex
Redes de Computadores - Modelo de Referência OSI/ISO
48

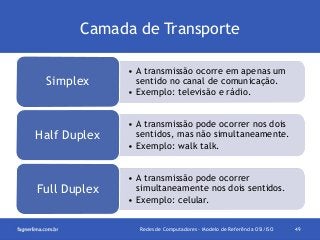

49. Camada de Transporte
Simplex
• A transmissão ocorre em apenas um
sentido no canal de comunicação.
• Exemplo: televisão e rádio.
Half Duplex
• A transmissão pode ocorrer nos dois
sentidos, mas não simultaneamente.
• Exemplo: walk talk.
Full Duplex
• A transmissão pode ocorrer
simultaneamente nos dois sentidos.
• Exemplo: celular.
Redes de Computadores - Modelo de Referência OSI/ISO
49

50. Camada de Transporte
Protocolos
 TCP (Transmission Control Protocol);
 UDP (User Datagram Protocol).
Redes de Computadores - Modelo de Referência OSI/ISO
50

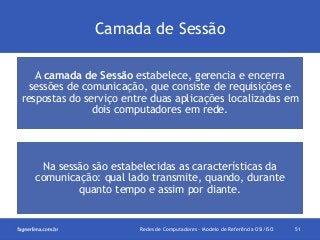

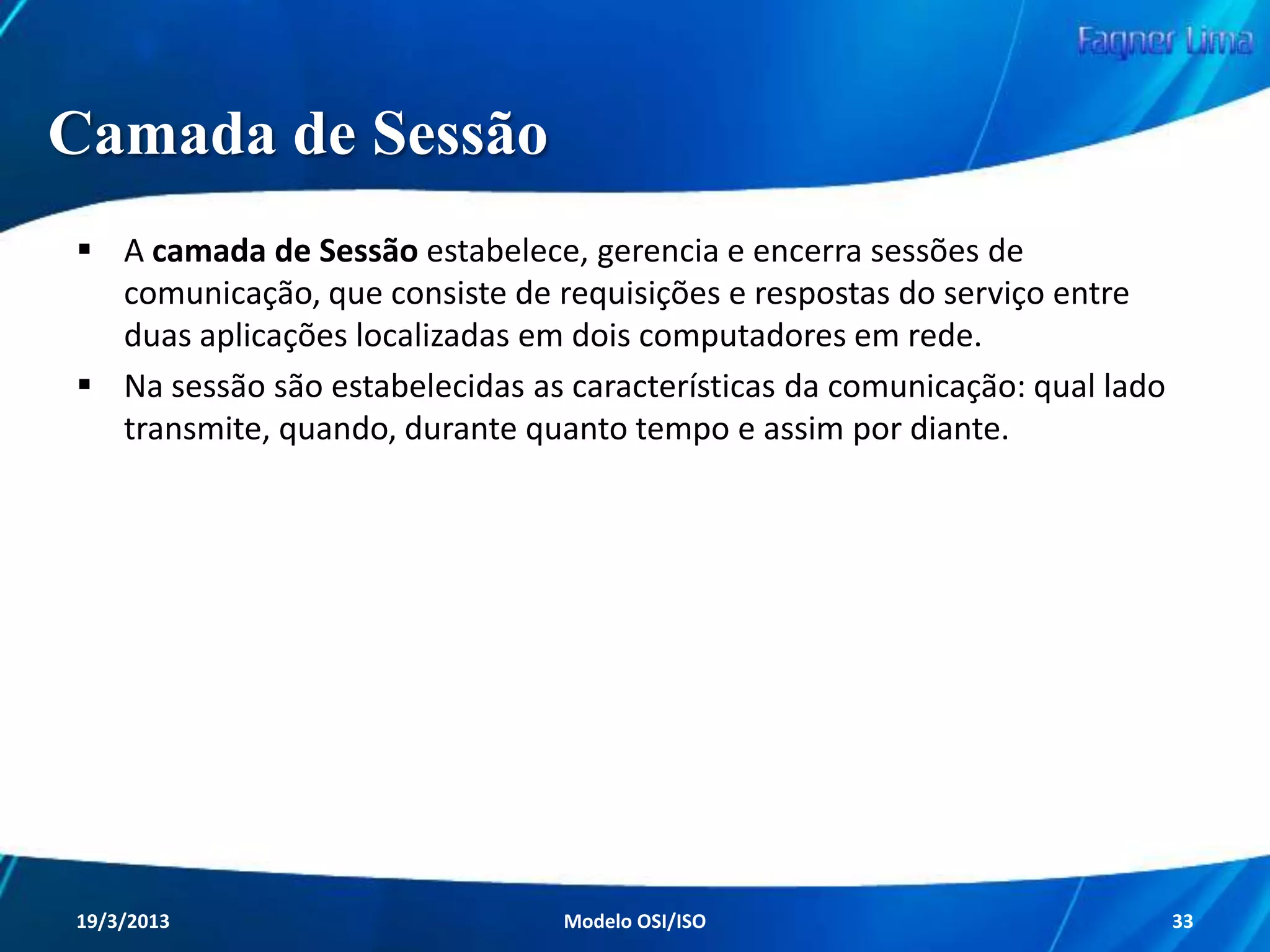

51. Camada de Sessão
A camada de Sessão estabelece, gerencia e encerra
sessões de comunicação, que consiste de requisições e
respostas do serviço entre duas aplicações localizadas em
dois computadores em rede.
Na sessão são estabelecidas as características da
comunicação: qual lado transmite, quando, durante
quanto tempo e assim por diante.
Redes de Computadores - Modelo de Referência OSI/ISO
51

52. Camada de Sessão

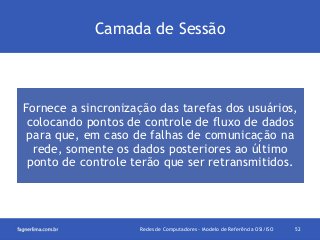

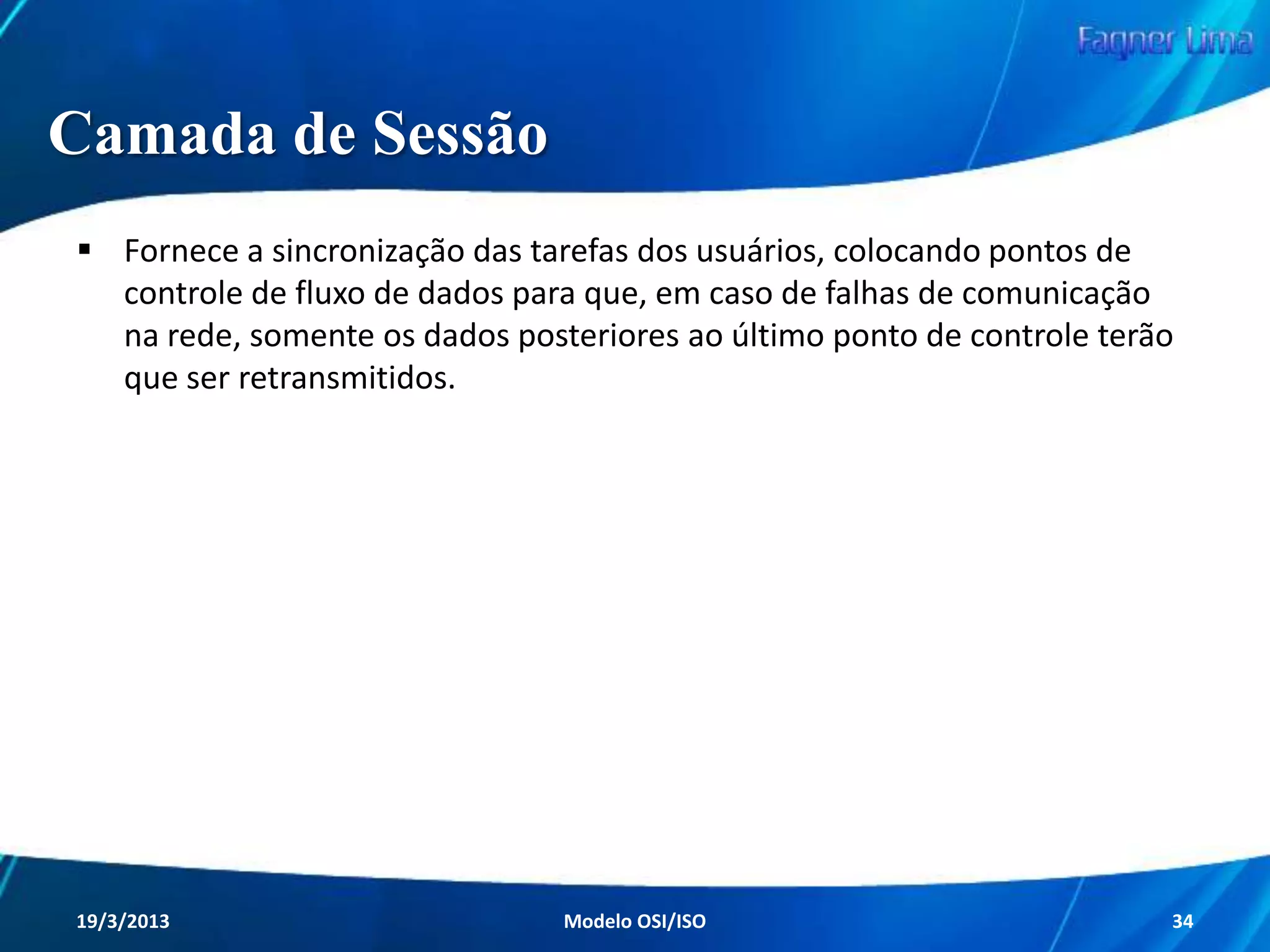

Fornece a sincronização das tarefas dos usuários,
colocando pontos de controle de fluxo de dados
para que, em caso de falhas de comunicação na
rede, somente os dados posteriores ao último
ponto de controle terão que ser retransmitidos.
Redes de Computadores - Modelo de Referência OSI/ISO
52

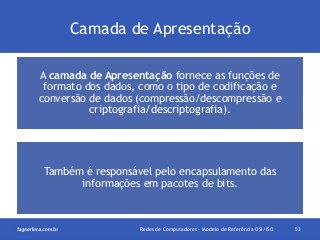

53. Camada de Apresentação

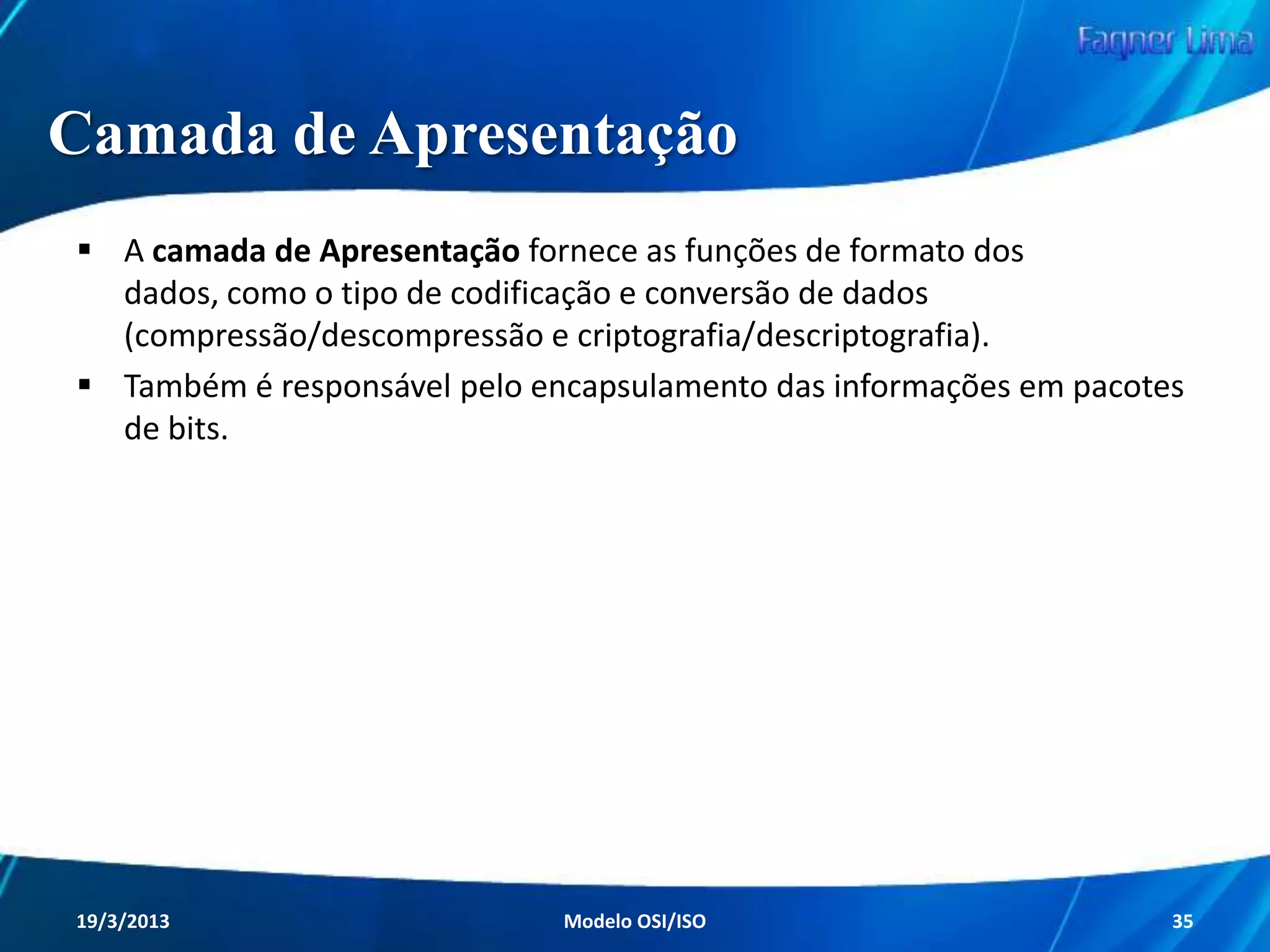

A camada de Apresentação fornece as funções de
formato dos dados, como o tipo de codificação e
conversão de dados (compressão/descompressão e
criptografia/descriptografia).
Também é responsável pelo encapsulamento das
informações em pacotes de bits.
Redes de Computadores - Modelo de Referência OSI/ISO
53

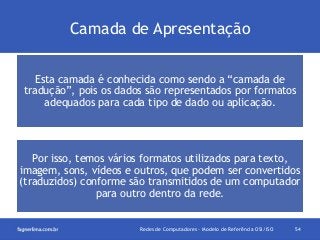

54. Camada de Apresentação

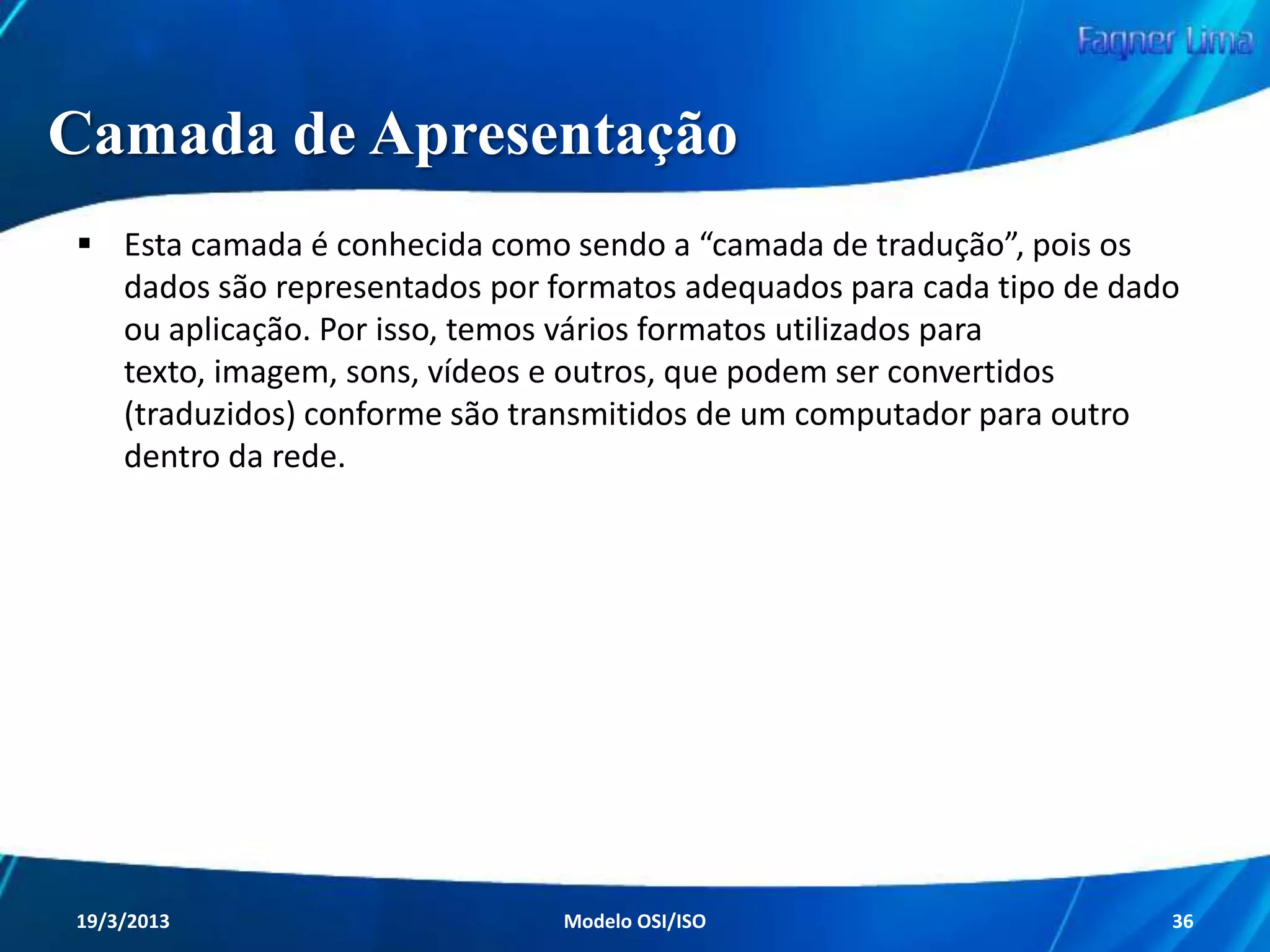

Esta camada é conhecida como sendo a “camada de
tradução”, pois os dados são representados por formatos
adequados para cada tipo de dado ou aplicação.
Por isso, temos vários formatos utilizados para texto,
imagem, sons, vídeos e outros, que podem ser convertidos
(traduzidos) conforme são transmitidos de um computador
para outro dentro da rede.
Redes de Computadores - Modelo de Referência OSI/ISO
54

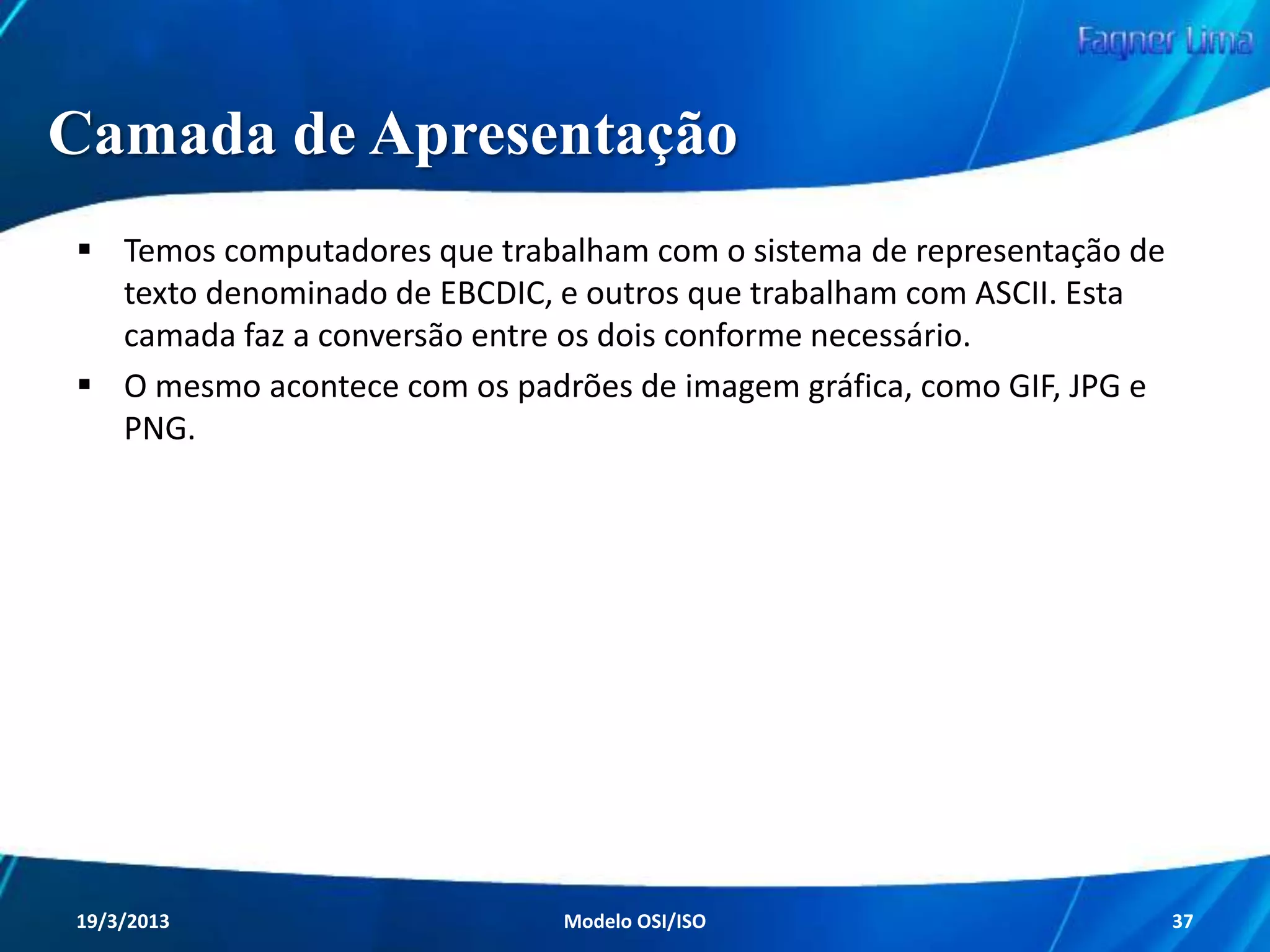

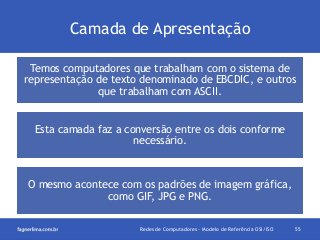

55. Camada de Apresentação

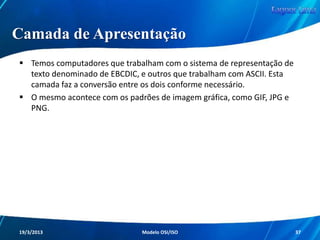

Temos computadores que trabalham com o sistema de
representação de texto denominado de EBCDIC, e outros
que trabalham com ASCII.
Esta camada faz a conversão entre os dois conforme
necessário.
O mesmo acontece com os padrões de imagem gráfica,
como GIF, JPG e PNG.
Redes de Computadores - Modelo de Referência OSI/ISO
55

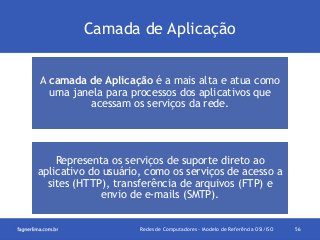

56. Camada de Aplicação
A camada de Aplicação é a mais alta e atua como
uma janela para processos dos aplicativos que
acessam os serviços da rede.
Representa os serviços de suporte direto ao
aplicativo do usuário, como os serviços de acesso a
sites (HTTP), transferência de arquivos (FTP) e
envio de e-mails (SMTP).
Redes de Computadores - Modelo de Referência OSI/ISO
56

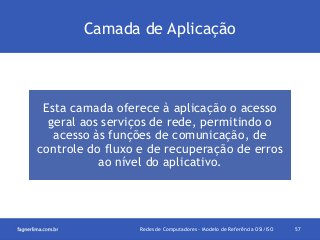

57. Camada de Aplicação

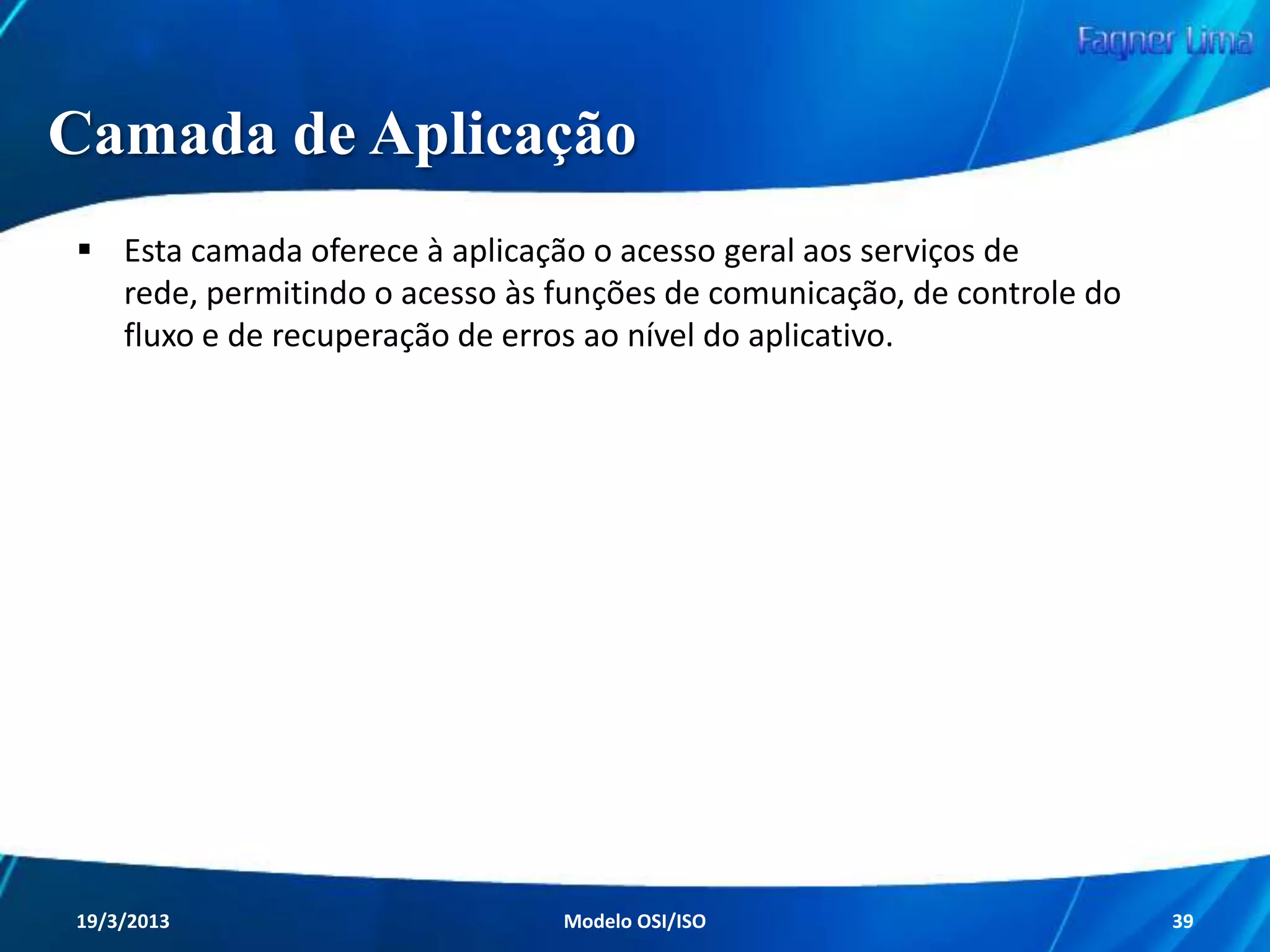

Esta camada oferece à aplicação o acesso
geral aos serviços de rede, permitindo o
acesso às funções de comunicação, de
controle do fluxo e de recuperação de erros
ao nível do aplicativo.
Redes de Computadores - Modelo de Referência OSI/ISO
57

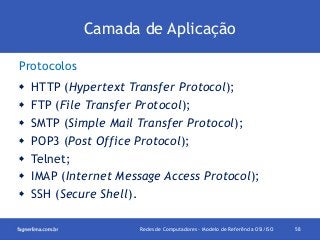

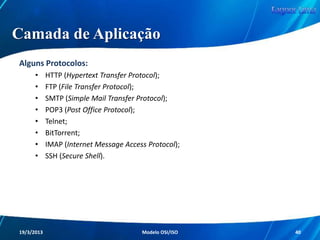

58. Camada de Aplicação

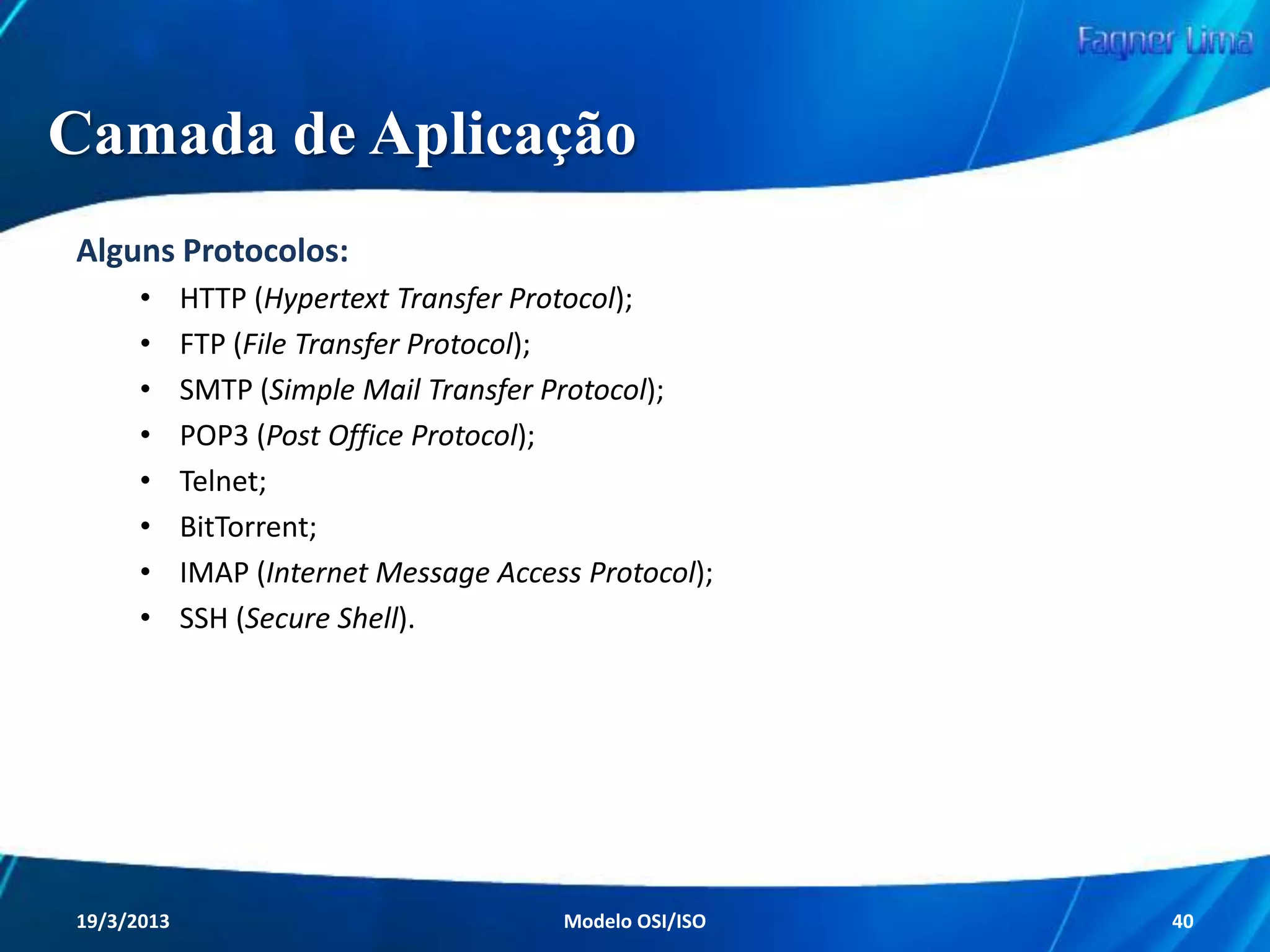

Protocolos







HTTP (Hypertext Transfer Protocol);
FTP (File Transfer Protocol);
SMTP (Simple Mail Transfer Protocol);
POP3 (Post Office Protocol);
Telnet;
IMAP (Internet Message Access Protocol);
SSH (Secure Shell).
Redes de Computadores - Modelo de Referência OSI/ISO
58

59. Redes de Computadores
Modelo de Referência OSI/ISO
Resumo
Redes de Computadores - Modelo de Referência OSI/ISO
59

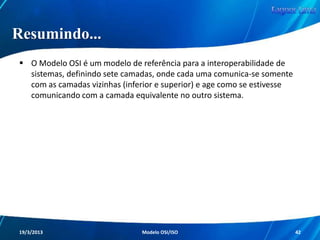

60. Resumo
O Modelo OSI é um modelo de referência para
a interoperabilidade de sistemas, definindo
sete camadas, onde cada uma comunica-se
somente com as camadas vizinhas (inferior e
superior) e age como se estivesse comunicando
com a camada equivalente no outro sistema.
Redes de Computadores - Modelo de Referência OSI/ISO
60

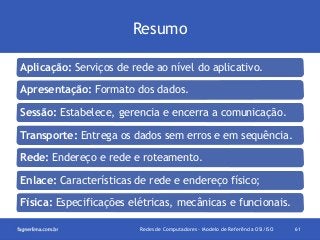

61. Resumo
Aplicação: Serviços de rede ao nível do aplicativo.
Apresentação: Formato dos dados.
Sessão: Estabelece, gerencia e encerra a comunicação.
Transporte: Entrega os dados sem erros e em sequência.
Rede: Endereço e rede e roteamento.
Enlace: Características de rede e endereço físico;
Física: Especificações elétricas, mecânicas e funcionais.
Redes de Computadores - Modelo de Referência OSI/ISO
61

62. Redes de Computadores
Modelo de Referência OSI/ISO
Referências Bibliográficas
Redes de Computadores - Modelo de Referência OSI/ISO
62

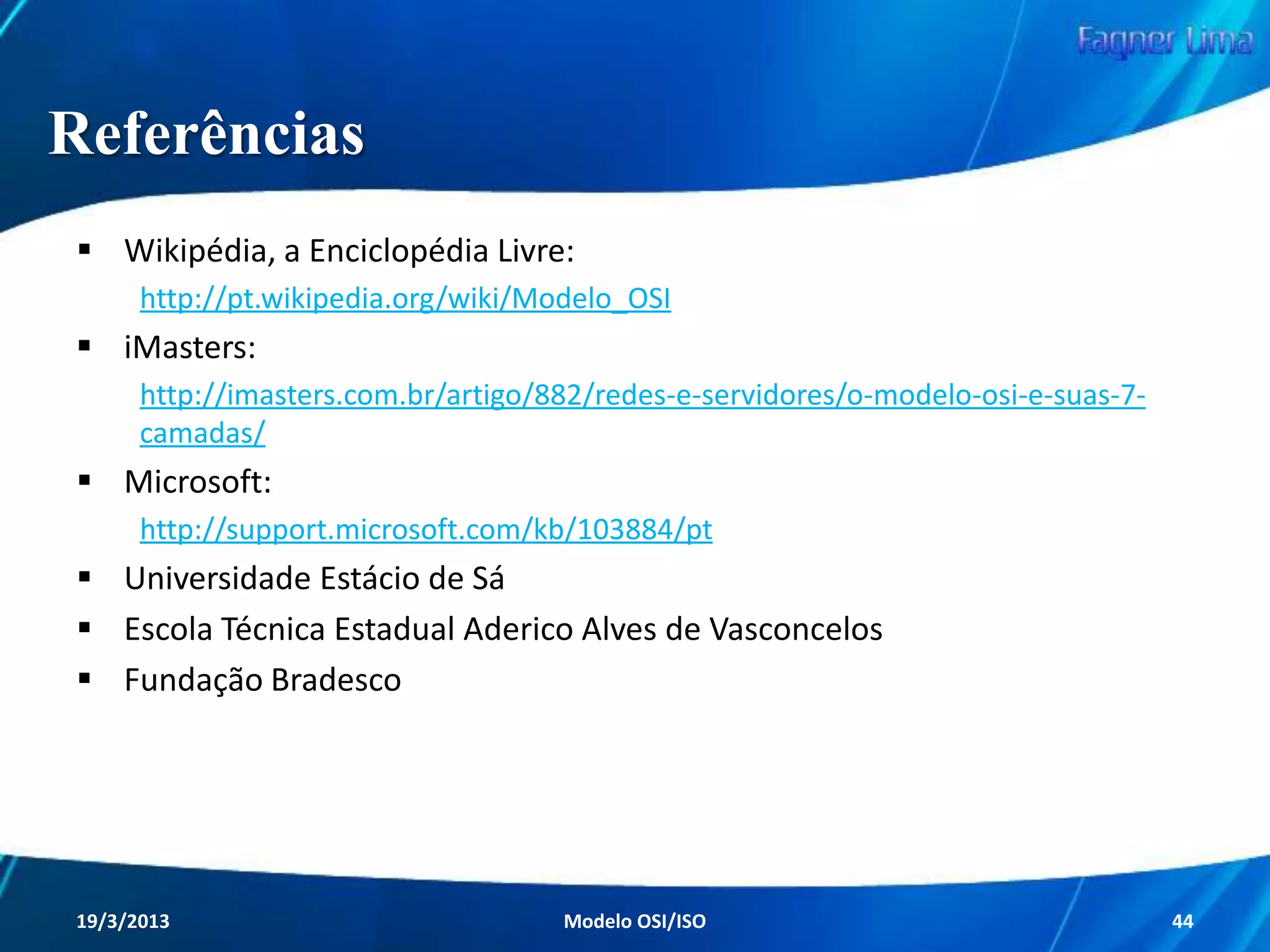

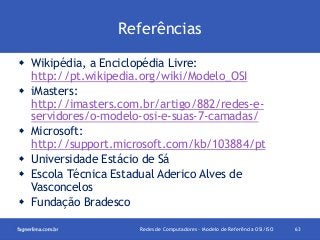

63. Referências
 Wikipédia, a Enciclopédia Livre:
http://pt.wikipedia.org/wiki/Modelo_OSI
 iMasters:
http://imasters.com.br/artigo/882/redes-eservidores/o-modelo-osi-e-suas-7-camadas/
 Microsoft:
http://support.microsoft.com/kb/103884/pt
 Universidade Estácio de Sá
 Escola Técnica Estadual Aderico Alves de
Vasconcelos
 Fundação Bradesco
Redes de Computadores - Modelo de Referência OSI/ISO
63
