O documento discute as características de diferentes tipos de topologias de rede, incluindo estrela, anel e barramento. Também descreve as diferenças entre redes ponto a ponto e centradas em servidor, e fornece detalhes sobre a estrutura básica de clientes e servidores em uma rede centrada em servidor.

1. Prof. Marcelo Araujo
Escola Técnica Estadual Maximiano Campos
Jaboatão dos Guararapes

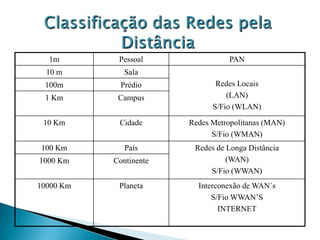

2. 1m Pessoal PAN
10 m Sala
Redes Locais
(LAN)
S/Fio (WLAN)
100m Prédio
1 Km Campus
10 Km Cidade Redes Metropolitanas (MAN)
S/Fio (WMAN)
100 Km País Redes de Longa Distância
(WAN)
S/Fio (WWAN)
1000 Km Continente
10000 Km Planeta Interconexão de WAN´s
S/Fio WWAN’S
INTERNET

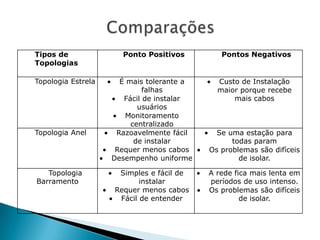

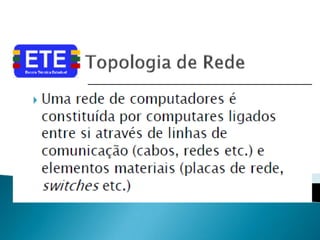

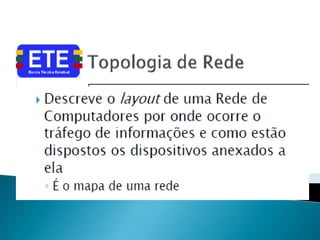

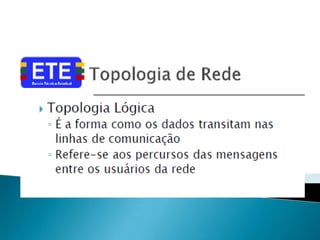

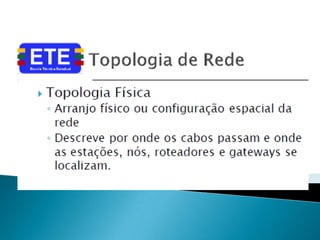

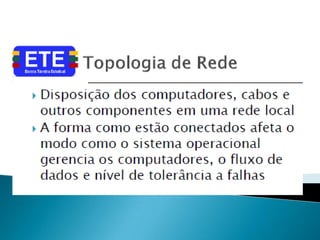

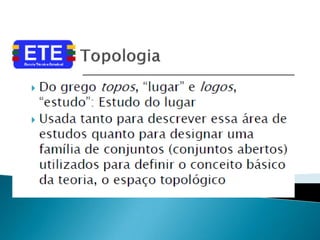

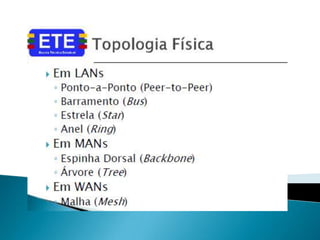

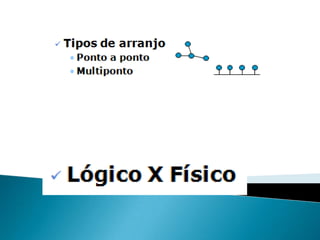

3. Tipos de
Topologias
Ponto Positivos Pontos Negativos
Topologia Estrela É mais tolerante a
falhas
Fácil de instalar
usuários
Monitoramento
centralizado
Custo de Instalação
maior porque recebe
mais cabos
Topologia Anel Razoavelmente fácil
de instalar
Requer menos cabos
Desempenho uniforme
Se uma estação para
todas param
Os problemas são difíceis
de isolar.
Topologia
Barramento
Simples e fácil de
instalar
Requer menos cabos
Fácil de entender
A rede fica mais lenta em
períodos de uso intenso.
Os problemas são difíceis
de isolar.

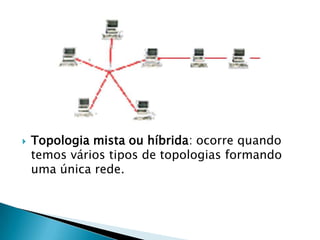

4.  Topologia mista ou híbrida: ocorre quando
temos vários tipos de topologias formando
uma única rede.

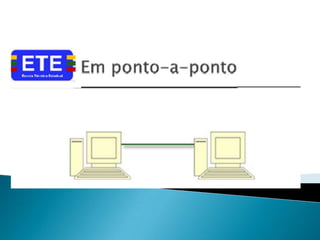

5.  Ponto-a-Ponto (Peer-to-Peer):
◦ São redes que permitem a qualquer entidade
solicitar e fornecer serviços de rede.
 Centrada no Servidor ou
Cliente/Servidor:
◦ São redes que realizam funções rigorosamente
definidas (ou cliente ou servidor).

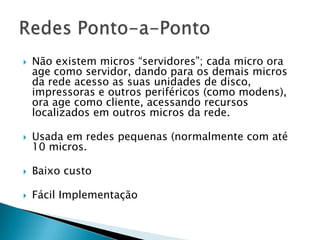

7.  Não existem micros “servidores”; cada micro ora
age como servidor, dando para os demais micros
da rede acesso as suas unidades de disco,
impressoras e outros periféricos (como modens),
ora age como cliente, acessando recursos
localizados em outros micros da rede.
 Usada em redes pequenas (normalmente com até
10 micros.
 Baixo custo
 Fácil Implementação

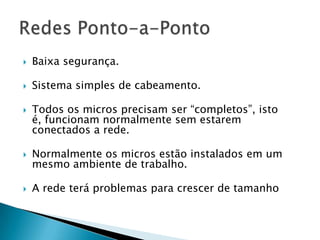

8.  Baixa segurança.
 Sistema simples de cabeamento.
 Todos os micros precisam ser “completos”, isto
é, funcionam normalmente sem estarem
conectados a rede.
 Normalmente os micros estão instalados em um
mesmo ambiente de trabalho.
 A rede terá problemas para crescer de tamanho

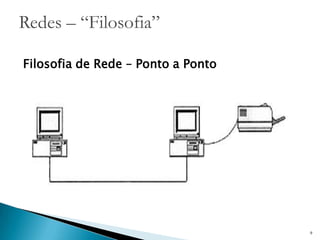

9. Filosofia de Rede – Ponto a Ponto
9
Redes – “Filosofia”

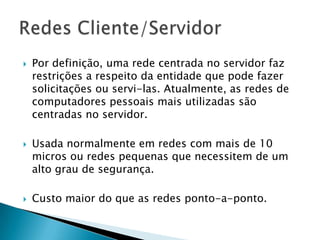

11.  Por definição, uma rede centrada no servidor faz
restrições a respeito da entidade que pode fazer
solicitações ou servi-las. Atualmente, as redes de
computadores pessoais mais utilizadas são
centradas no servidor.
 Usada normalmente em redes com mais de 10
micros ou redes pequenas que necessitem de um
alto grau de segurança.
 Custo maior do que as redes ponto-a-ponto.

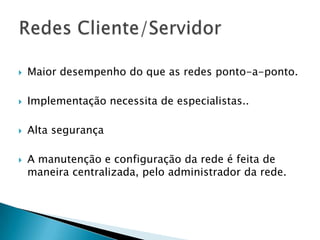

12.  Maior desempenho do que as redes ponto-a-ponto.
 Implementação necessita de especialistas..
 Alta segurança
 A manutenção e configuração da rede é feita de
maneira centralizada, pelo administrador da rede.

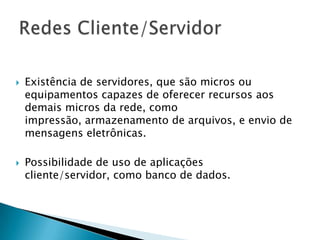

13.  Existência de servidores, que são micros ou
equipamentos capazes de oferecer recursos aos
demais micros da rede, como
impressão, armazenamento de arquivos, e envio de
mensagens eletrônicas.
 Possibilidade de uso de aplicações
cliente/servidor, como banco de dados.

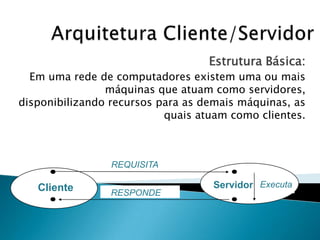

14. Estrutura Básica:
Em uma rede de computadores existem uma ou mais
máquinas que atuam como servidores,
disponibilizando recursos para as demais máquinas, as
quais atuam como clientes.
Cliente Servidor
REQUISITA
RESPONDE
Executa

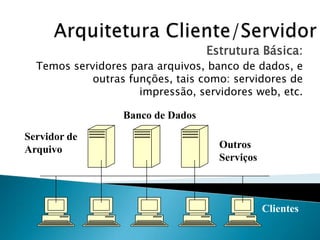

15. Estrutura Básica:
Temos servidores para arquivos, banco de dados, e
outras funções, tais como: servidores de
impressão, servidores web, etc.
Servidor de
Arquivos
Banco de Dados
Outros
Serviços
Clientes

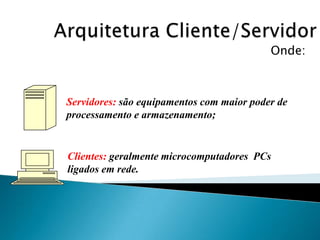

16. Onde:
Servidores: são equipamentos com maior poder de
processamento e armazenamento;
Clientes: geralmente microcomputadores PCs
ligados em rede.

17. Principais características:
Cliente:
Inicia e termina as conversações com os
Servidores, solicitando serviços distribuídos;
 Se comunica com outros Clientes;
 Normalmente responsável pela entrada e saída de
dados e comunicação com o usuário;
 Torna a rede „transparente‟ ao usuário;
 Hardware: pode ser um micro simples;
 Software: tem início e fim definido.

18. Principais características:
Servidor:
• Execução contínua;
• Recebe e responde a solicitações dos Clientes;
• Presta serviços distribuídos;
• Atende a diversos Clientes simultaneamente;
• Hardware; exige máquinas mais robustas, com
grande capacidade de processamento;
• Software: processo sempre em
execução, aguardando ser chamado pelo Cliente.

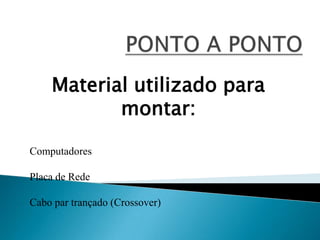

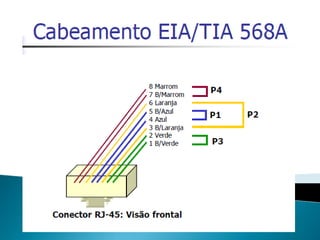

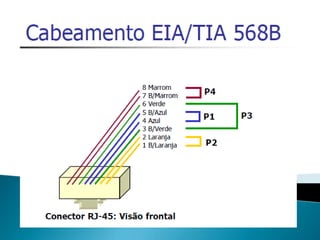

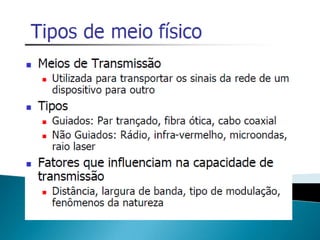

35. Material utilizado para
montar:
Computadores
Placa de Rede
Cabo par trançado (Crossover)
