O modelo OSI, criado em 1977 pela ISO, é essencial para a comunicação em rede, dividindo-se em 7 camadas com funções específicas e protocolos padronizados. Cada camada trata diferentes aspectos, desde a transmissão física de bits até a aplicação de alto nível, como HTTP e FTP. Este modelo serve como um guia para a padronização e interconexão de sistemas de computadores em redes locais e remotas.

1. A Relação Entre as
Camadas OSI
www.ticmania.net

2. Sistema de Interconexão Aberto
Open Systems Interconnection

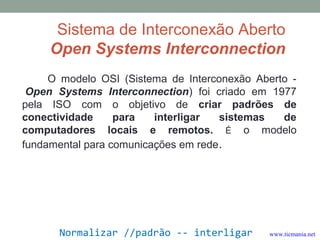

O modelo OSI (Sistema de Interconexão Aberto -
Open Systems Interconnection) foi criado em 1977
pela ISO com o objetivo de criar padrões de
conectividade para interligar sistemas de
computadores locais e remotos. É o modelo
fundamental para comunicações em rede.
Normalizar //padrão -- interligar www.ticmania.net

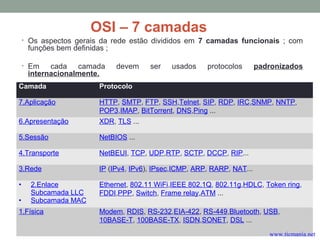

3. • Os aspectos gerais da rede estão divididos em 7 camadas funcionais ; com
funções bem definidas ;
• Em cada camada devem ser usados protocolos padronizados
internacionalmente.
Camada Protocolo
7.Aplicação HTTP, SMTP, FTP, SSH,Telnet, SIP, RDP, IRC,SNMP, NNTP,
POP3,IMAP, BitTorrent, DNS,Ping ...
6.Apresentação XDR, TLS ...
5.Sessão NetBIOS ...
4.Transporte NetBEUI, TCP, UDP,RTP, SCTP, DCCP, RIP...
3.Rede IP (IPv4, IPv6), IPsec,ICMP, ARP, RARP, NAT...
• 2.Enlace
Subcamada LLC
• Subcamada MAC
Ethernet, 802.11 WiFi,IEEE 802.1Q, 802.11g,HDLC, Token ring,
FDDI,PPP, Switch, Frame relay,ATM ...
1.Física Modem, RDIS, RS-232,EIA-422, RS-449,Bluetooth, USB,
10BASE-T, 100BASE-TX, ISDN,SONET, DSL ...
OSI – 7 camadas
www.ticmania.net

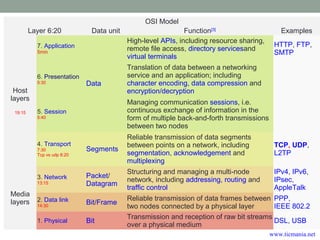

4. OSI Model
Layer 6:20 Data unit Function[3]
Examples
Host
layers
19:15
7. Application
5min
Data
High-level APIs, including resource sharing,
remote file access, directory servicesand
virtual terminals
HTTP, FTP,
SMTP
6. Presentation
5:30
Translation of data between a networking
service and an application; including
character encoding, data compression and
encryption/decryption
5. Session
5:40
Managing communication sessions, i.e.
continuous exchange of information in the
form of multiple back-and-forth transmissions
between two nodes
4. Transport
7:30
Tcp vs udp 8:20
Segments
Reliable transmission of data segments
between points on a network, including
segmentation, acknowledgement and
multiplexing
TCP, UDP,
L2TP
Media
layers
3. Network
13:15
Packet/
Datagram
Structuring and managing a multi-node
network, including addressing, routing and
traffic control
IPv4, IPv6,
IPsec,
AppleTalk
2. Data link
14:30
Bit/Frame
Reliable transmission of data frames between
two nodes connected by a physical layer
PPP,
IEEE 802.2
1. Physical Bit
Transmission and reception of raw bit streams
over a physical medium
DSL, USB
www.ticmania.net

5. Aplicação
Application
Transporte
Transport
Rede
Network
Enlace
Data link
Modelo OSI
Apresentação
Presentation
Física
Physical
Sessão
Session

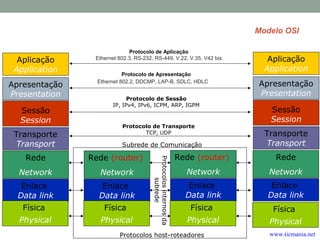

Protocolo de Aplicação
Ethernet 802.3, RS-232, RS-449, V.22, V.35, V42 bis
Protocolo de Apresentação
Ethernet 802.2, DDCMP, LAP-B, SDLC, HDLC 5
Protocolo de Sessão
IP, IPv4, IPv6, ICPM, ARP, IGPM
Protocolo de Transporte
TCP, UDP
Subrede de Comunicação
Protocolosinternosda
subrede
Protocolos host-roteadores
Rede (router)
Network
Enlace
Data link
Física
Physical
Rede
Network
Enlace
Data link
Física
Physical
Rede (router)
Network
Enlace
Data link
Física
Physical
Aplicação
Application
Transporte
Transport
Apresentação
Presentation
Sessão
Session
www.ticmania.net

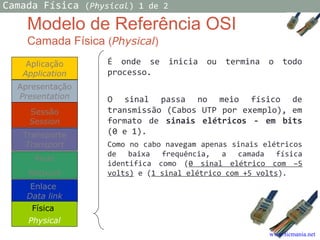

6. Modelo de Referência OSI
Camada Física (Physical)
É onde se inicia ou termina o todo
processo.
O sinal passa no meio físico de
transmissão (Cabos UTP por exemplo), em
formato de sinais elétricos - em bits
(0 e 1).
Como no cabo navegam apenas sinais elétricos
de baixa frequência, a camada física
identifica como (0 sinal elétrico com –5
volts) e (1 sinal elétrico com +5 volts).
Aplicação
Application
Transporte
Transport
Rede
Network
Enlace
Data link
Apresentação
Presentation
Física
Physical
Sessão
Session
Camada Física (Physical) 1 de 2
www.ticmania.net

7. Modelo de Referência OSI

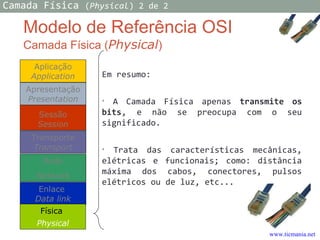

Camada Física (Physical)
Em resumo:
• A Camada Física apenas transmite os
bits, e não se preocupa com o seu
significado.
• Trata das características mecânicas,
elétricas e funcionais; como: distância
máxima dos cabos, conectores, pulsos
elétricos ou de luz, etc...
Aplicação
Application
Transporte
Transport
Rede
Network
Enlace
Data link
Apresentação
Presentation
Física
Physical
Sessão
Session
Camada Física (Physical) 2 de 2
www.ticmania.net

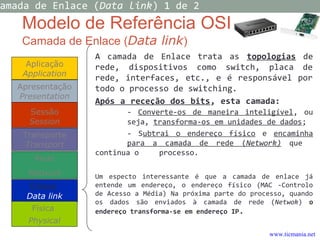

8. Modelo de Referência OSI
Camada de Enlace (Data link)
A camada de Enlace trata as topologias de
rede, dispositivos como switch, placa de
rede, interfaces, etc., e é responsável por
todo o processo de switching.
Após a receção dos bits, esta camada:
- Converte-os de maneira inteligível, ou
seja, transforma-os em unidades de dados;
- Subtrai o endereço físico e encaminha
para a camada de rede (Network) que
continua o processo.
Um especto interessante é que a camada de enlace já
entende um endereço, o endereço físico (MAC -Controlo
de Acesso a Média) Na próxima parte do processo, quando
os dados são enviados à camada de rede (Netwok) o
endereço transforma-se em endereço IP.
Aplicação
Application
Transporte
Transport
Rede
Network
Enlace
Data link
Apresentação
Presentation
Física
Physical
Sessão
Session
amada de Enlace (Data link) 1 de 2
www.ticmania.net

9. Modelo de Referência OSI
Camada de Enlace
Em resumo:
• Codificação, endereçamento e
transmissão de informações;
• Não permite ligação entre
redes distintas.
• Camada 2 para 1 - Esta camada é responsável pelo
encapsulamento (encapsulation) em pacotes (frames)
que depois são enviados para a camada física
(Physical).
•Camada 2 para 3 - Esta camada é responsável pelo
desencapsulamento (deencapsulation) dos pacotes
(frames) que depois são enviados para a camada de
rede (Network).
Aplicação
Application
Transporte
Transport
Rede
Network
Enlace
Data link
Apresentação
Presentation
Física
Physical
Sessão
Session
Camada de Enlace (Data link) 2 de
2
EnvioReceção
router
pacote (frame)
Liga os hosts dentro da mesma rede LAN
www.ticmania.net

10. Protocol Data Unit ou em Português
Unidade de Dados de Protocolo
• Protocol Data Unit ou em Português Unidade de Dados de Protocolo em
telecomunicações descreve um bloco de dados que é transmitido entre duas instâncias da
mesma camada.
• Cada camada recebe a PDU da camada superior como um bloco de dados, adiciona seus
cabeçalhos (e em alguns casos, rodapés) de controlo, criando a sua própria PDU, num
processo chamado de encapsulamento.
• Embora seja comum o uso do termo "Pacote" para todas as informações trocadas numa
rede, este termo só deve ser aplicado para as PDUs de camada 3 (Rede).
• Em algumas camadas, são dados nomes especiais para as PDU’s:
• Camada física: "BIT";
• Camada de enlace: "QUADRO" (Brasil) ou "Trama" (Portugal);
• Camada de rede: "PACOTE";
• Camada de transporte: "SEGMENTO";
• Esses nomes também são usados nas camadas correspondentes do Modelo TCP/IP. Nas
camadas de Sessão, Apresentação e Aplicação, as PDU’s são chamadas genericamente de
"dados" ou "mensagens"
Protocol Data Unit
www.ticmania.net

11. Modelo de Referência OSI

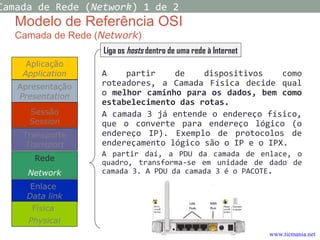

Camada de Rede (Network)
A partir de dispositivos como
roteadores, a Camada Física decide qual
o melhor caminho para os dados, bem como
estabelecimento das rotas.
A camada 3 já entende o endereço físico,
que o converte para endereço lógico (o
endereço IP). Exemplo de protocolos de
endereçamento lógico são o IP e o IPX.
A partir daí, a PDU da camada de enlace, o
quadro, transforma-se em unidade de dado de
camada 3. A PDU da camada 3 é o PACOTE.
Aplicação
Application
Transporte
Transport
Rede
Network
Enlace
Data link
Apresentação
Presentation
Física
Physical
Sessão
Session
Camada de Rede (Network) 1 de 2
Liga os hosts dentro de uma rede à Internet
www.ticmania.net

12. Modelo de Referência OSI
Camada de Rede (Network)
Em resumo:
• Traduz nomes lógicos (endereço IP);
• Gerência o tráfego e define as rotas de
transporte.
• Não garante que o pacote chegue ao destino.
• A camada de rede realiza roteamento de
funções, enviando dados em toda a rede
estendida e tornando a Internet possível. Este
é um esquema de endereçamento lógico
Aplicação
Application
Transporte
Transport
Rede
Network
Enlace
Data link
Apresentação
Presentation
Física
Physical
Sessão
Session
Camada de Rede (Network) 2 de 2
www.ticmania.net

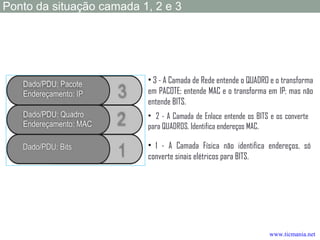

13. • 2 - A Camada de Enlace entende os BITS e os converte
para QUADROS. Identifica endereços MAC.
Ponto da situação camada 1, 2 e 3
• 3 - A Camada de Rede entende o QUADRO e o transforma
em PACOTE; entende MAC e o transforma em IP; mas não
entende BITS.
• 1 - A Camada Física não identifica endereços, só
converte sinais elétricos para BITS.
www.ticmania.net

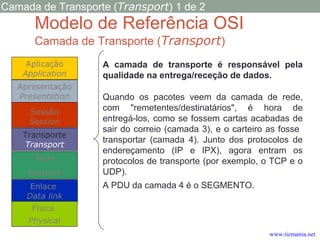

14. Modelo de Referência OSI
Camada de Transporte (Transport)
A camada de transporte é responsável pela
qualidade na entrega/receção de dados.
Quando os pacotes veem da camada de rede,
com "remetentes/destinatários", é hora de
entregá-los, como se fossem cartas acabadas de
sair do correio (camada 3), e o carteiro as fosse
transportar (camada 4). Junto dos protocolos de
endereçamento (IP e IPX), agora entram os
protocolos de transporte (por exemplo, o TCP e o
UDP).
A PDU da camada 4 é o SEGMENTO.
Aplicação
Application
Transporte
Transport
Rede
Network
Enlace
Data link
Apresentação
Presentation
Física
Physical
Sessão
Session
Camada de Transporte (Transport) 1 de 2
www.ticmania.net

15. Modelo de Referência OSI
Camada de Transporte
Em resumo:
• Aqui entra o protocolo TCP e o sistema operativo, que controla
a transmissão dos dados, detetando problemas na transmissão
e corrigindo erros.
• É a camada responsável pela transferência eficiente, confiável
e económica dos dados entre a máquina de origem e a
máquina de destino considerando apenas a origem e o destino
da comunicação, sem se preocupar com os elementos
intermediários.
• A camada de transporte possui dois protocolos que são o UDP
(User Datagram Protocol) e TCP (Transmission Control
Protocol).
• O protocolo UDP realiza apenas a multiplexação para que várias aplicações
possam aceder ao sistema de comunicação de forma coerente.
• O protocolo TCP realiza, além da multiplexação, uma série de funções para
tornar a comunicação entre origem e destino mais confiável. São
responsabilidades do protocolo TCP: o controle de fluxo, o controle de erro, a
sequenciação e a multiplexação de mensagens
Aplicação
Application
Transporte
Transport
Rede
Network
Enlace
Data link
Apresentação
Presentation
Física
Physical
Sessão
Session
Camada de Transporte (Transport) 2 de 2
www.ticmania.net

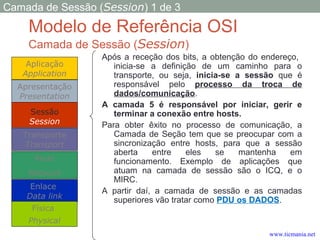

16. Modelo de Referência OSI
Camada de Sessão (Session)
Após a receção dos bits, a obtenção do endereço,
inicia-se a definição de um caminho para o
transporte, ou seja, inicia-se a sessão que é
responsável pelo processo da troca de
dados/comunicação.
A camada 5 é responsável por iniciar, gerir e
terminar a conexão entre hosts.
Para obter êxito no processo de comunicação, a
Camada de Seção tem que se preocupar com a
sincronização entre hosts, para que a sessão
aberta entre eles se mantenha em
funcionamento. Exemplo de aplicações que
atuam na camada de sessão são o ICQ, e o
MIRC.
A partir daí, a camada de sessão e as camadas
superiores vão tratar como PDU os DADOS.
Aplicação
Application
Transporte
Transport
Rede
Network
Enlace
Data link
Apresentação
Presentation
Física
Physical
Sessão
Session
Camada de Sessão (Session) 1 de 3
www.ticmania.net

17. Modelo de Referência OSI
Camada de Sessão (Session)
Em resumo:
• Reconhece nomes, estabelece comunicação e
sincronização nas tarefas dos utilizadores.
• Permite que aplicações em hosts diferentes
partilhem uma sessão.
Aplicação
Application
Transporte
Transport
Rede
Network
Enlace
Data link
Apresentação
Presentation
Física
Physical
Sessão
Session
Camada de Sessão (Session) 2 de 3
www.ticmania.net

18. Ponto da situação
Física
Enlace
Rede
Transporte
Protocol
Data Unit
(PDU)
IP
TCP/UDP
802.2
www.ticmania.net

19. Modelo de Referência OSI
Camada de Apresentação (Presentation)

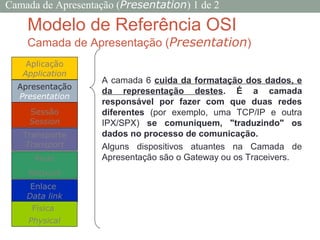

A camada 6 cuida da formatação dos dados, e
da representação destes. É a camada
responsável por fazer com que duas redes
diferentes (por exemplo, uma TCP/IP e outra
IPX/SPX) se comuniquem, "traduzindo" os
dados no processo de comunicação.
Alguns dispositivos atuantes na Camada de
Apresentação são o Gateway ou os Traceivers.
Aplicação
Application
Transporte
Transport
Rede
Network
Enlace
Data link
Apresentação
Presentation
Física
Physical
Sessão
Session
Camada de Apresentação (Presentation) 1 de 2
www.ticmania.net

20. Modelo de Referência OSI
Camada de Apresentação (Presentation)

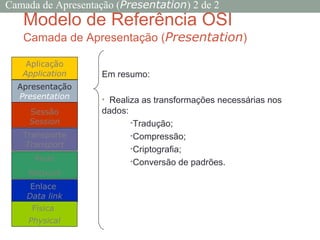

Em resumo:
• Realiza as transformações necessárias nos
dados:
•Tradução;
•Compressão;
•Criptografia;
•Conversão de padrões.
Aplicação
Application
Transporte
Transport
Rede
Network
Enlace
Data link
Apresentação
Presentation
Física
Physical
Sessão
Session
Camada de Apresentação (Presentation) 2 de 2
www.ticmania.net

21. Modelo de Referência OSI
Camada de Aplicação (Application)

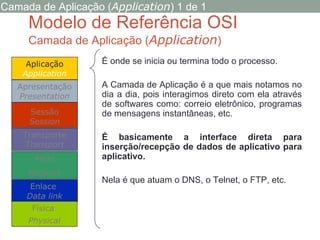

É onde se inicia ou termina todo o processo.
A Camada de Aplicação é a que mais notamos no
dia a dia, pois interagimos direto com ela através
de softwares como: correio eletrônico, programas
de mensagens instantâneas, etc.
É basicamente a interface direta para
inserção/recepção de dados de aplicativo para
aplicativo.
Nela é que atuam o DNS, o Telnet, o FTP, etc.
Aplicação
Application
Transporte
Transport
Rede
Network
Enlace
Data link
Apresentação
Presentation
Física
Physical
Sessão
Session
Camada de Aplicação (Application) 1 de 1
www.ticmania.net

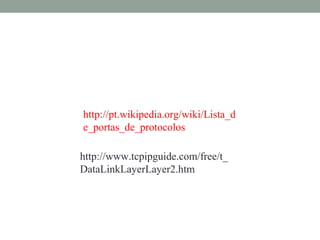

22. http://pt.wikipedia.org/wiki/Lista_d
e_portas_de_protocolos
http://www.tcpipguide.com/free/t_
DataLinkLayerLayer2.htm
www.ticmania.net
