Redes de Computadores

Protocolo SNMP
(Simple Network Management Protocol)
Tradução: Protocolo Simples De Gestão De Rede

Protocolos de Rede
Prof. Esp. André Nobre

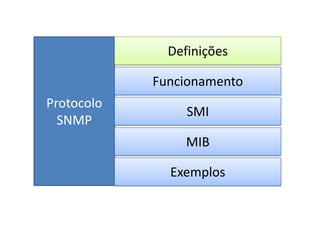

Definições
Funcionamento
Protocolo
SNMP

SMI
MIB
Exemplos
Definições
Funcionamento
Protocolo
SNMP

SMI
MIB
Exemplos

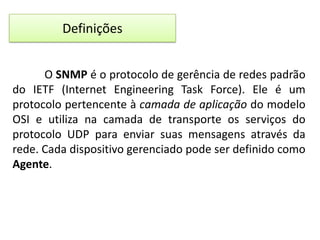

Definições
O SNMP é o protocolo de gerência de redes padrão
do IETF (Internet Engineering Task Force). Ele é um
protocolo pertencente à camada de aplicação do modelo
OSI e utiliza na camada de transporte os serviços do
protocolo UDP para enviar suas mensagens através da
rede. Cada dispositivo gerenciado pode ser definido como
Agente.
Definições
Funcionamento
Protocolo
SNMP

SMI
MIB
Exemplos
Definições
Funcionamento
Protocolo
SNMP

SMI
MIB
Exemplos

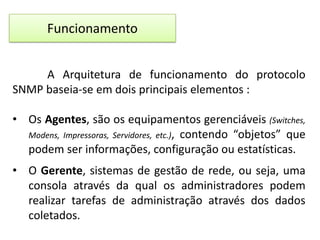

Funcionamento
A Arquitetura de funcionamento do protocolo
SNMP baseia-se em dois principais elementos :
• Os Agentes, são os equipamentos gerenciáveis (Switches,
Modens, Impressoras, Servidores, etc.), contendo “objetos” que
podem ser informações, configuração ou estatísticas.
• O Gerente, sistemas de gestão de rede, ou seja, uma
consola através da qual os administradores podem
realizar tarefas de administração através dos dados
coletados.

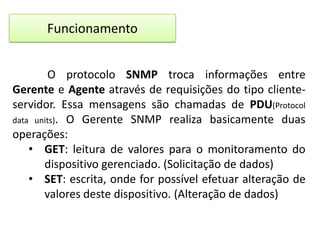

Funcionamento
O protocolo SNMP troca informações entre
Gerente e Agente através de requisições do tipo clienteservidor. Essa mensagens são chamadas de PDU(Protocol
data units). O Gerente SNMP realiza basicamente duas
operações:
• GET: leitura de valores para o monitoramento do
dispositivo gerenciado. (Solicitação de dados)
• SET: escrita, onde for possível efetuar alteração de
valores deste dispositivo. (Alteração de dados)

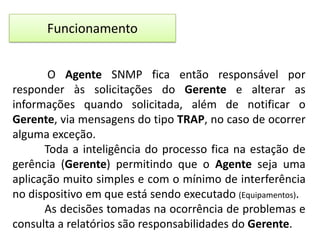

Funcionamento
O Agente SNMP fica então responsável por
responder às solicitações do Gerente e alterar as
informações quando solicitada, além de notificar o
Gerente, via mensagens do tipo TRAP, no caso de ocorrer
alguma exceção.
Toda a inteligência do processo fica na estação de
gerência (Gerente) permitindo que o Agente seja uma
aplicação muito simples e com o mínimo de interferência
no dispositivo em que está sendo executado (Equipamentos).
As decisões tomadas na ocorrência de problemas e
consulta a relatórios são responsabilidades do Gerente.
Definições
Funcionamento
Protocolo
SNMP

SMI
MIB
Exemplos
Definições
Funcionamento
Protocolo
SNMP

SMI
MIB
Exemplos

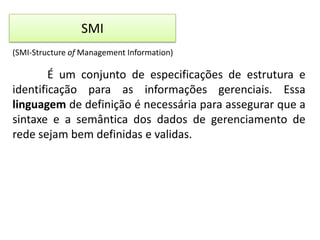

SMI
(SMI-Structure of Management Information)

É um conjunto de especificações de estrutura e
identificação para as informações gerenciais. Essa
linguagem de definição é necessária para assegurar que a
sintaxe e a semântica dos dados de gerenciamento de
rede sejam bem definidas e validas.
Definições
Funcionamento
Protocolo
SNMP

SMI
MIB
Exemplos
Definições
Funcionamento
Protocolo
SNMP

SMI
MIB
Exemplos

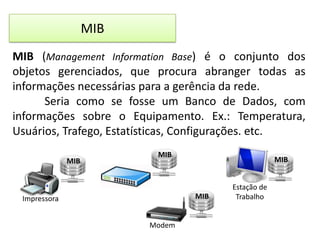

MIB
MIB (Management Information Base) é o conjunto dos
objetos gerenciados, que procura abranger todas as
informações necessárias para a gerência da rede.
Seria como se fosse um Banco de Dados, com
informações sobre o Equipamento. Ex.: Temperatura,
Usuários, Trafego, Estatísticas, Configurações. etc.
MIB

MIB

MIB

MIB

Impressora
Modem

Estação de
Trabalho
Definições
Funcionamento
Protocolo
SNMP

SMI
MIB
Exemplo
Definições
Funcionamento
Protocolo
SNMP

SMI
MIB
Exemplo

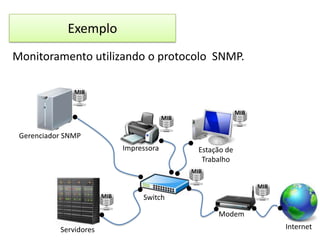

Exemplo
Monitoramento utilizando o protocolo SNMP.
MIB

MIB

MIB

Gerenciador SNMP
Impressora

Estação de
Trabalho
MIB
MIB

MIB

Switch
Modem

Servidores

Internet

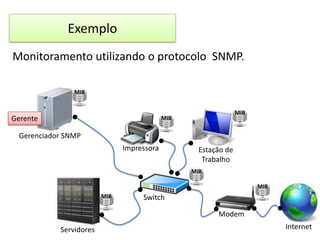

Exemplo
Monitoramento utilizando o protocolo SNMP.
MIB

Gerente

MIB

MIB

Gerenciador SNMP
Impressora

Estação de
Trabalho
MIB
MIB

MIB

Switch
Modem

Servidores

Internet
Exemplo
Monitoramento utilizando o protocolo SNMP.
MIB

Agente

Gerente

MIB

Agente

MIB

Gerenciador SNMP
Impressora
Agente

MIB

Switch

Estação de
Trabalho
MIB

Agente

MIB

Modem

Agente
Servidores

Internet

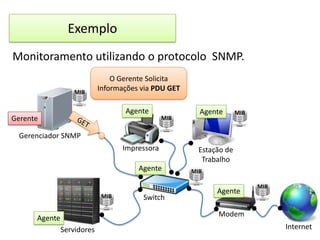

Exemplo
Monitoramento utilizando o protocolo SNMP.
MIB

O Gerente Solicita
Informações via PDU GET
Agente

Gerente

MIB

Agente

MIB

Gerenciador SNMP
Impressora
Agente

MIB

Switch

Estação de
Trabalho
MIB

Agente

MIB

Modem

Agente
Servidores

Internet
Exemplo
Monitoramento utilizando o protocolo SNMP.
MIB

O Gerente Solicita
Informações via PDU GET
Agente

Gerente

MIB

Agente

MIB

Gerenciador SNMP
Impressora
Agente

Estação de
Trabalho
MIB

GET

MIB

Switch

Agente

MIB

Modem

Agente
Servidores

Internet
Exemplo
Monitoramento utilizando o protocolo SNMP.
MIB

O Gerente Solicita
Informações via PDU GET
Agente

Gerente

MIB

Agente

MIB

Gerenciador SNMP
Impressora
Agente

Estação de
Trabalho
MIB

GET

MIB

Switch

Agente

MIB

Modem

Agente
Servidores

Internet
Exemplo
Monitoramento utilizando o protocolo SNMP.
MIB

Caso o Gerente queira Alterar alguma
configuração, ele envia uma PDU SET
Agente

Gerente

MIB

Agente

MIB

Gerenciador SNMP
Impressora
Agente

MIB

Switch

Estação de
Trabalho
MIB

Agente

MIB

Modem

Agente
Servidores

Internet
Exemplo

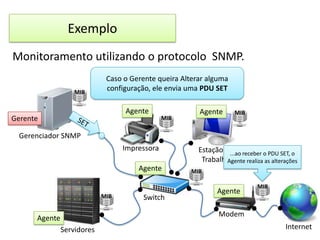

Monitoramento utilizando o protocolo SNMP.
MIB

Caso o Gerente queira Alterar alguma
configuração, ele envia uma PDU SET
Agente

Gerente

MIB

Agente

MIB

Gerenciador SNMP
Impressora
Agente

MIB

Switch

Estação de receber o PDU SET, o
...ao
Trabalho
Agente realiza as alterações
MIB

Agente

MIB

Modem

Agente
Servidores

Internet
Exemplo
Monitoramento utilizando o protocolo SNMP.
MIB

Quando um Agente detecta algum alerta
pré-definido, ele envia uma PDU TRAP
Agente

Gerente

MIB

Agente

MIB

Gerenciador SNMP
Impressora
Agente

MIB

Switch

Estação de
Trabalho
MIB

Agente

MIB

Modem

Agente
Servidores

Internet
Exemplo

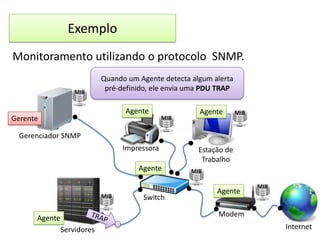

Monitoramento utilizando o protocolo SNMP.
MIB

Quando um Agente detecta algum alerta
pré-definido, ele envia uma PDU TRAP
Agente

Gerente

MIB

Agente

MIB

Gerenciador SNMP
Impressora
Agente

MIB

Switch

Estação de
Trabalho
MIB

Agente

MIB

Modem

Agente
Servidores

Internet

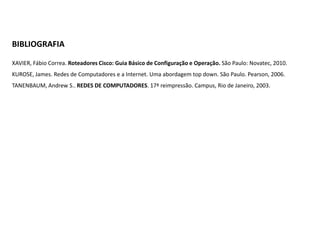

BIBLIOGRAFIA
XAVIER, Fábio Correa. Roteadores Cisco: Guia Básico de Configuração e Operação. São Paulo: Novatec, 2010.
KUROSE, James. Redes de Computadores e a Internet. Uma abordagem top down. São Paulo. Pearson, 2006.
TANENBAUM, Andrew S.. REDES DE COMPUTADORES. 17ª reimpressão. Campus, Rio de Janeiro, 2003.

Mais conteúdo relacionado

Mais procurados

Gerencia e Administração de Redes
Gerencia e Administração de RedesGerencia e Administração de Redes
Gerencia e Administração de Redes
Allan Piter Pressi

Redes de Computadores
Redes de ComputadoresRedes de Computadores
Redes de Computadores
Fábio Eliseu

Infraestrutura de Redes
Infraestrutura de RedesInfraestrutura de Redes
Infraestrutura de Redes
Leandro Machado

Aula1 historia das redes
Aula1   historia das redesAula1   historia das redes
Aula1 historia das redes
Berenildo Felix JR

Redes I - 5.1 Tecnologias de Redes LAN
Redes I - 5.1 Tecnologias de Redes LANRedes I - 5.1 Tecnologias de Redes LAN
Redes I - 5.1 Tecnologias de Redes LAN
Mauro Tapajós

Rede de computadores
Rede de computadoresRede de computadores
Rede de computadores
Jairo Soares Dolores Mosca

49778140 projeto-de-rede
49778140 projeto-de-rede49778140 projeto-de-rede
49778140 projeto-de-rede
Marco Guimarães

Endereçamento IPV4
Endereçamento IPV4Endereçamento IPV4
TCP/IP
TCP/IPTCP/IP
Modelo osi
Modelo osiModelo osi
Modelo osi
Ana Santos

SI - Arquiteturas
SI - ArquiteturasSI - Arquiteturas
SI - Arquiteturas
Frederico Madeira

Redes 2 padronização e arquitetura de redes
Redes 2 padronização e arquitetura de redesRedes 2 padronização e arquitetura de redes
Redes 2 padronização e arquitetura de redes
Mauro Pereira

Ferramentas de Gerenciamento de Rede
Ferramentas de Gerenciamento de RedeFerramentas de Gerenciamento de Rede
Ferramentas de Gerenciamento de Rede
Helder Lopes

Aula 05 - Exercício de projeto - Projeto de Redes de Computadores
Aula 05 - Exercício de projeto - Projeto de Redes de ComputadoresAula 05 - Exercício de projeto - Projeto de Redes de Computadores
Aula 05 - Exercício de projeto - Projeto de Redes de Computadores
Dalton Martins

Projeto de redes
Projeto de redesProjeto de redes
Projeto de redes
Marilene de Melo

Redes aula 1
Redes   aula 1Redes   aula 1
Aula 07 - Projeto de Topologia e Exercícios - Parte II
Aula 07 - Projeto de Topologia e Exercícios - Parte IIAula 07 - Projeto de Topologia e Exercícios - Parte II
Aula 07 - Projeto de Topologia e Exercícios - Parte II
Dalton Martins

PROJETO DE REDE
PROJETO DE REDEPROJETO DE REDE
PROJETO DE REDE
WELLINGTON MARTINS

Redes I - 1.Introdução às Redes de Comunicação de Dados
Redes I - 1.Introdução às Redes de Comunicação de DadosRedes I - 1.Introdução às Redes de Comunicação de Dados
Redes I - 1.Introdução às Redes de Comunicação de Dados
Mauro Tapajós

Arquitetura de Redes de Computadores
 Arquitetura de Redes de Computadores Arquitetura de Redes de Computadores
Arquitetura de Redes de Computadores
Ana Julia F Alves Ferreira


Mais procurados (20)

Gerencia e Administração de Redes
Gerencia e Administração de RedesGerencia e Administração de Redes
Gerencia e Administração de Redes

Redes de Computadores
Redes de ComputadoresRedes de Computadores
Redes de Computadores

Infraestrutura de Redes
Infraestrutura de RedesInfraestrutura de Redes
Infraestrutura de Redes

Aula1 historia das redes
Aula1   historia das redesAula1   historia das redes
Aula1 historia das redes

Redes I - 5.1 Tecnologias de Redes LAN
Redes I - 5.1 Tecnologias de Redes LANRedes I - 5.1 Tecnologias de Redes LAN
Redes I - 5.1 Tecnologias de Redes LAN

Rede de computadores
Rede de computadoresRede de computadores
Rede de computadores

49778140 projeto-de-rede
49778140 projeto-de-rede49778140 projeto-de-rede
49778140 projeto-de-rede

Endereçamento IPV4
Endereçamento IPV4Endereçamento IPV4
Endereçamento IPV4

TCP/IP
TCP/IPTCP/IP
TCP/IP

Modelo osi
Modelo osiModelo osi
Modelo osi

SI - Arquiteturas
SI - ArquiteturasSI - Arquiteturas
SI - Arquiteturas

Redes 2 padronização e arquitetura de redes
Redes 2 padronização e arquitetura de redesRedes 2 padronização e arquitetura de redes
Redes 2 padronização e arquitetura de redes

Ferramentas de Gerenciamento de Rede
Ferramentas de Gerenciamento de RedeFerramentas de Gerenciamento de Rede
Ferramentas de Gerenciamento de Rede

Aula 05 - Exercício de projeto - Projeto de Redes de Computadores
Aula 05 - Exercício de projeto - Projeto de Redes de ComputadoresAula 05 - Exercício de projeto - Projeto de Redes de Computadores
Aula 05 - Exercício de projeto - Projeto de Redes de Computadores

Projeto de redes
Projeto de redesProjeto de redes
Projeto de redes

Redes aula 1
Redes   aula 1Redes   aula 1
Redes aula 1

Aula 07 - Projeto de Topologia e Exercícios - Parte II
Aula 07 - Projeto de Topologia e Exercícios - Parte IIAula 07 - Projeto de Topologia e Exercícios - Parte II
Aula 07 - Projeto de Topologia e Exercícios - Parte II

PROJETO DE REDE
PROJETO DE REDEPROJETO DE REDE
PROJETO DE REDE

Redes I - 1.Introdução às Redes de Comunicação de Dados
Redes I - 1.Introdução às Redes de Comunicação de DadosRedes I - 1.Introdução às Redes de Comunicação de Dados
Redes I - 1.Introdução às Redes de Comunicação de Dados

Arquitetura de Redes de Computadores
 Arquitetura de Redes de Computadores Arquitetura de Redes de Computadores
Arquitetura de Redes de Computadores


Destaque

Protocolo SNMP
Protocolo SNMPProtocolo SNMP
Protocolo SNMP
Vanessa EAnderson

Protocolo SNMP
Protocolo SNMPProtocolo SNMP
Protocolo SNMP
Marlith Paripanca Paja

Implantación y monitorización con SNMP
Implantación y monitorización con SNMPImplantación y monitorización con SNMP
Implantación y monitorización con SNMP
Leandro Terrés

Snmp
SnmpSnmp
Snmp
SnmpSnmp
Exposicion snmp final
Exposicion snmp finalExposicion snmp final
Exposicion snmp final
phantomjoca

Protocolo SNMP
Protocolo SNMPProtocolo SNMP
Protocolo SNMP
Marlith Paripanca Paja

Net snmp herramienta_de_monitoreo
Net snmp herramienta_de_monitoreoNet snmp herramienta_de_monitoreo
Net snmp herramienta_de_monitoreo
Jean Pierre Castro Flores

Snmp
SnmpSnmp
Snmp
SnmpSnmp

Destaque (10)

Protocolo SNMP
Protocolo SNMPProtocolo SNMP
Protocolo SNMP

Protocolo SNMP
Protocolo SNMPProtocolo SNMP
Protocolo SNMP

Implantación y monitorización con SNMP
Implantación y monitorización con SNMPImplantación y monitorización con SNMP
Implantación y monitorización con SNMP

Snmp
SnmpSnmp
Snmp

Snmp
SnmpSnmp
Snmp

Exposicion snmp final
Exposicion snmp finalExposicion snmp final
Exposicion snmp final

Protocolo SNMP
Protocolo SNMPProtocolo SNMP
Protocolo SNMP

Net snmp herramienta_de_monitoreo
Net snmp herramienta_de_monitoreoNet snmp herramienta_de_monitoreo
Net snmp herramienta_de_monitoreo

Snmp
SnmpSnmp
Snmp

Snmp
SnmpSnmp
Snmp


Semelhante a Protocolo SNMP

SNMP - UFRJ Redes de Computadores curso
SNMP - UFRJ  Redes de Computadores cursoSNMP - UFRJ  Redes de Computadores curso
SNMP - UFRJ Redes de Computadores curso
AristeneSilva

Gerência de Redes - 10.TMN e GIRS
Gerência de Redes - 10.TMN e GIRSGerência de Redes - 10.TMN e GIRS
Gerência de Redes - 10.TMN e GIRS
Mauro Tapajós

Agr aula3
Agr aula3Agr aula3
Gerência de Redes - 8.Tópicos Avançados
Gerência de Redes - 8.Tópicos AvançadosGerência de Redes - 8.Tópicos Avançados
Gerência de Redes - 8.Tópicos Avançados
Mauro Tapajós

Gerana
GeranaGerana
Gerana
redesinforma

Gerência - Aula 02
Gerência - Aula 02Gerência - Aula 02
Gerência - Aula 02
Marcus Lucas

Zabbix + SNMP: Compartilhando experiências sobre SNMP
Zabbix + SNMP: Compartilhando experiências sobre SNMPZabbix + SNMP: Compartilhando experiências sobre SNMP
Zabbix + SNMP: Compartilhando experiências sobre SNMP
André Déo

Gerência de Redes - 1.Introdução e Conceitos de Gerência de Redes
Gerência de Redes - 1.Introdução e Conceitos de Gerência de RedesGerência de Redes - 1.Introdução e Conceitos de Gerência de Redes
Gerência de Redes - 1.Introdução e Conceitos de Gerência de Redes
Mauro Tapajós

Gerenciamento-redes
Gerenciamento-redesGerenciamento-redes
Gerenciamento-redes
jasonbastos

Mini curso redes_computadores
Mini curso redes_computadoresMini curso redes_computadores
Mini curso redes_computadores
elgi.elgi

Snmp
SnmpSnmp
S2 B 2007 Infra Aula 01 V1.00
S2 B 2007   Infra   Aula 01 V1.00S2 B 2007   Infra   Aula 01 V1.00
S2 B 2007 Infra Aula 01 V1.00
doctorweb

Redes A
Redes ARedes A
Redes A
guest027ef6

Sistema Computacao Revisao 1
Sistema Computacao Revisao 1Sistema Computacao Revisao 1
Sistema Computacao Revisao 1
Duílio Andrade

Gerência de Redes - 6.Arquitetura de Gerenciamento OSI
Gerência de Redes - 6.Arquitetura de Gerenciamento OSIGerência de Redes - 6.Arquitetura de Gerenciamento OSI
Gerência de Redes - 6.Arquitetura de Gerenciamento OSI
Mauro Tapajós

Gerredes
GerredesGerredes
Modelos TCP/IP e OSI para CCNA
Modelos TCP/IP e OSI para CCNAModelos TCP/IP e OSI para CCNA
Modelos TCP/IP e OSI para CCNA
wolkartt_18

Curso de redes_cisco
Curso de redes_ciscoCurso de redes_cisco
Curso de redes_cisco
Leandro Frezarini

Aula 02 - Arquiteturas de Redes - Modelo em camadas.pdf
Aula 02 - Arquiteturas de Redes - Modelo em camadas.pdfAula 02 - Arquiteturas de Redes - Modelo em camadas.pdf
Aula 02 - Arquiteturas de Redes - Modelo em camadas.pdf
rodrigofraga36

Redes de Computadores " Camada de Enlace"
Redes de Computadores " Camada de Enlace"Redes de Computadores " Camada de Enlace"
Redes de Computadores " Camada de Enlace"
Reinaldo Barbosa


Semelhante a Protocolo SNMP (20)

SNMP - UFRJ Redes de Computadores curso
SNMP - UFRJ  Redes de Computadores cursoSNMP - UFRJ  Redes de Computadores curso
SNMP - UFRJ Redes de Computadores curso

Gerência de Redes - 10.TMN e GIRS
Gerência de Redes - 10.TMN e GIRSGerência de Redes - 10.TMN e GIRS
Gerência de Redes - 10.TMN e GIRS

Agr aula3
Agr aula3Agr aula3
Agr aula3

Gerência de Redes - 8.Tópicos Avançados
Gerência de Redes - 8.Tópicos AvançadosGerência de Redes - 8.Tópicos Avançados
Gerência de Redes - 8.Tópicos Avançados

Gerana
GeranaGerana
Gerana

Gerência - Aula 02
Gerência - Aula 02Gerência - Aula 02
Gerência - Aula 02

Zabbix + SNMP: Compartilhando experiências sobre SNMP
Zabbix + SNMP: Compartilhando experiências sobre SNMPZabbix + SNMP: Compartilhando experiências sobre SNMP
Zabbix + SNMP: Compartilhando experiências sobre SNMP

Gerência de Redes - 1.Introdução e Conceitos de Gerência de Redes
Gerência de Redes - 1.Introdução e Conceitos de Gerência de RedesGerência de Redes - 1.Introdução e Conceitos de Gerência de Redes
Gerência de Redes - 1.Introdução e Conceitos de Gerência de Redes

Gerenciamento-redes
Gerenciamento-redesGerenciamento-redes
Gerenciamento-redes

Mini curso redes_computadores
Mini curso redes_computadoresMini curso redes_computadores
Mini curso redes_computadores

Snmp
SnmpSnmp
Snmp

S2 B 2007 Infra Aula 01 V1.00
S2 B 2007   Infra   Aula 01 V1.00S2 B 2007   Infra   Aula 01 V1.00
S2 B 2007 Infra Aula 01 V1.00

Redes A
Redes ARedes A
Redes A

Sistema Computacao Revisao 1
Sistema Computacao Revisao 1Sistema Computacao Revisao 1
Sistema Computacao Revisao 1

Gerência de Redes - 6.Arquitetura de Gerenciamento OSI
Gerência de Redes - 6.Arquitetura de Gerenciamento OSIGerência de Redes - 6.Arquitetura de Gerenciamento OSI
Gerência de Redes - 6.Arquitetura de Gerenciamento OSI

Gerredes
GerredesGerredes
Gerredes

Modelos TCP/IP e OSI para CCNA
Modelos TCP/IP e OSI para CCNAModelos TCP/IP e OSI para CCNA
Modelos TCP/IP e OSI para CCNA

Curso de redes_cisco
Curso de redes_ciscoCurso de redes_cisco
Curso de redes_cisco

Aula 02 - Arquiteturas de Redes - Modelo em camadas.pdf
Aula 02 - Arquiteturas de Redes - Modelo em camadas.pdfAula 02 - Arquiteturas de Redes - Modelo em camadas.pdf
Aula 02 - Arquiteturas de Redes - Modelo em camadas.pdf

Redes de Computadores " Camada de Enlace"
Redes de Computadores " Camada de Enlace"Redes de Computadores " Camada de Enlace"
Redes de Computadores " Camada de Enlace"


Mais de André Nobre

Algoritmo Variaveis
Algoritmo   VariaveisAlgoritmo   Variaveis
Algoritmo Variaveis
André Nobre

Algoritmo Introdução
Algoritmo   IntroduçãoAlgoritmo   Introdução
Algoritmo Introdução
André Nobre

Linguagem SQL
Linguagem SQLLinguagem SQL
Linguagem SQL
André Nobre

Protocolos TCP IP UDP
Protocolos TCP IP UDPProtocolos TCP IP UDP
Protocolos TCP IP UDP
André Nobre

Protocolo IPsec
Protocolo IPsecProtocolo IPsec
Protocolo IPsec
André Nobre

Protocolo IPv4
Protocolo IPv4Protocolo IPv4
Protocolo IPv4
André Nobre

Modelo OSI Visão Geral
Modelo OSI   Visão GeralModelo OSI   Visão Geral
Modelo OSI Visão Geral
André Nobre

Protocolos de Roteamento BGP IGP EGP
Protocolos de Roteamento BGP IGP EGPProtocolos de Roteamento BGP IGP EGP
Protocolos de Roteamento BGP IGP EGP
André Nobre


Mais de André Nobre (8)

Algoritmo Variaveis
Algoritmo   VariaveisAlgoritmo   Variaveis
Algoritmo Variaveis

Algoritmo Introdução
Algoritmo   IntroduçãoAlgoritmo   Introdução
Algoritmo Introdução

Linguagem SQL
Linguagem SQLLinguagem SQL
Linguagem SQL

Protocolos TCP IP UDP
Protocolos TCP IP UDPProtocolos TCP IP UDP
Protocolos TCP IP UDP

Protocolo IPsec
Protocolo IPsecProtocolo IPsec
Protocolo IPsec

Protocolo IPv4
Protocolo IPv4Protocolo IPv4
Protocolo IPv4

Modelo OSI Visão Geral
Modelo OSI   Visão GeralModelo OSI   Visão Geral
Modelo OSI Visão Geral

Protocolos de Roteamento BGP IGP EGP
Protocolos de Roteamento BGP IGP EGPProtocolos de Roteamento BGP IGP EGP
Protocolos de Roteamento BGP IGP EGP


Protocolo SNMP

  • 1. Redes de Computadores Protocolo SNMP (Simple Network Management Protocol) Tradução: Protocolo Simples De Gestão De Rede Protocolos de Rede Prof. Esp. André Nobre
  • 4. Definições O SNMP é o protocolo de gerência de redes padrão do IETF (Internet Engineering Task Force). Ele é um protocolo pertencente à camada de aplicação do modelo OSI e utiliza na camada de transporte os serviços do protocolo UDP para enviar suas mensagens através da rede. Cada dispositivo gerenciado pode ser definido como Agente.

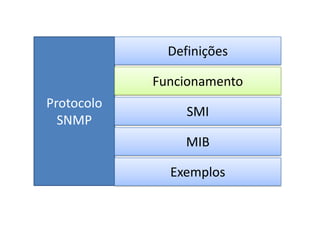

  • 7. Funcionamento A Arquitetura de funcionamento do protocolo SNMP baseia-se em dois principais elementos : • Os Agentes, são os equipamentos gerenciáveis (Switches, Modens, Impressoras, Servidores, etc.), contendo “objetos” que podem ser informações, configuração ou estatísticas. • O Gerente, sistemas de gestão de rede, ou seja, uma consola através da qual os administradores podem realizar tarefas de administração através dos dados coletados.
  • 8. Funcionamento O protocolo SNMP troca informações entre Gerente e Agente através de requisições do tipo clienteservidor. Essa mensagens são chamadas de PDU(Protocol data units). O Gerente SNMP realiza basicamente duas operações: • GET: leitura de valores para o monitoramento do dispositivo gerenciado. (Solicitação de dados) • SET: escrita, onde for possível efetuar alteração de valores deste dispositivo. (Alteração de dados)
  • 9. Funcionamento O Agente SNMP fica então responsável por responder às solicitações do Gerente e alterar as informações quando solicitada, além de notificar o Gerente, via mensagens do tipo TRAP, no caso de ocorrer alguma exceção. Toda a inteligência do processo fica na estação de gerência (Gerente) permitindo que o Agente seja uma aplicação muito simples e com o mínimo de interferência no dispositivo em que está sendo executado (Equipamentos). As decisões tomadas na ocorrência de problemas e consulta a relatórios são responsabilidades do Gerente.

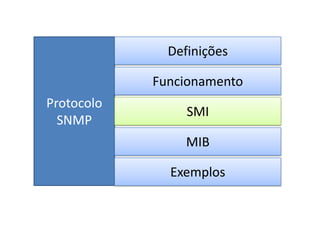

  • 12. SMI (SMI-Structure of Management Information) É um conjunto de especificações de estrutura e identificação para as informações gerenciais. Essa linguagem de definição é necessária para assegurar que a sintaxe e a semântica dos dados de gerenciamento de rede sejam bem definidas e validas.

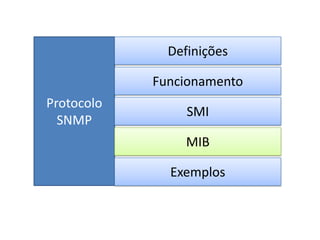

  • 15. MIB MIB (Management Information Base) é o conjunto dos objetos gerenciados, que procura abranger todas as informações necessárias para a gerência da rede. Seria como se fosse um Banco de Dados, com informações sobre o Equipamento. Ex.: Temperatura, Usuários, Trafego, Estatísticas, Configurações. etc. MIB MIB MIB MIB Impressora Modem Estação de Trabalho
  • 18. Exemplo Monitoramento utilizando o protocolo SNMP. MIB MIB MIB Gerenciador SNMP Impressora Estação de Trabalho MIB MIB MIB Switch Modem Servidores Internet
  • 19. Exemplo Monitoramento utilizando o protocolo SNMP. MIB Gerente MIB MIB Gerenciador SNMP Impressora Estação de Trabalho MIB MIB MIB Switch Modem Servidores Internet
  • 20. Exemplo Monitoramento utilizando o protocolo SNMP. MIB Agente Gerente MIB Agente MIB Gerenciador SNMP Impressora Agente MIB Switch Estação de Trabalho MIB Agente MIB Modem Agente Servidores Internet
  • 21. Exemplo Monitoramento utilizando o protocolo SNMP. MIB O Gerente Solicita Informações via PDU GET Agente Gerente MIB Agente MIB Gerenciador SNMP Impressora Agente MIB Switch Estação de Trabalho MIB Agente MIB Modem Agente Servidores Internet
  • 22. Exemplo Monitoramento utilizando o protocolo SNMP. MIB O Gerente Solicita Informações via PDU GET Agente Gerente MIB Agente MIB Gerenciador SNMP Impressora Agente Estação de Trabalho MIB GET MIB Switch Agente MIB Modem Agente Servidores Internet
  • 23. Exemplo Monitoramento utilizando o protocolo SNMP. MIB O Gerente Solicita Informações via PDU GET Agente Gerente MIB Agente MIB Gerenciador SNMP Impressora Agente Estação de Trabalho MIB GET MIB Switch Agente MIB Modem Agente Servidores Internet
  • 24. Exemplo Monitoramento utilizando o protocolo SNMP. MIB Caso o Gerente queira Alterar alguma configuração, ele envia uma PDU SET Agente Gerente MIB Agente MIB Gerenciador SNMP Impressora Agente MIB Switch Estação de Trabalho MIB Agente MIB Modem Agente Servidores Internet
  • 25. Exemplo Monitoramento utilizando o protocolo SNMP. MIB Caso o Gerente queira Alterar alguma configuração, ele envia uma PDU SET Agente Gerente MIB Agente MIB Gerenciador SNMP Impressora Agente MIB Switch Estação de receber o PDU SET, o ...ao Trabalho Agente realiza as alterações MIB Agente MIB Modem Agente Servidores Internet
  • 26. Exemplo Monitoramento utilizando o protocolo SNMP. MIB Quando um Agente detecta algum alerta pré-definido, ele envia uma PDU TRAP Agente Gerente MIB Agente MIB Gerenciador SNMP Impressora Agente MIB Switch Estação de Trabalho MIB Agente MIB Modem Agente Servidores Internet
  • 27. Exemplo Monitoramento utilizando o protocolo SNMP. MIB Quando um Agente detecta algum alerta pré-definido, ele envia uma PDU TRAP Agente Gerente MIB Agente MIB Gerenciador SNMP Impressora Agente MIB Switch Estação de Trabalho MIB Agente MIB Modem Agente Servidores Internet
  • 28. BIBLIOGRAFIA XAVIER, Fábio Correa. Roteadores Cisco: Guia Básico de Configuração e Operação. São Paulo: Novatec, 2010. KUROSE, James. Redes de Computadores e a Internet. Uma abordagem top down. São Paulo. Pearson, 2006. TANENBAUM, Andrew S.. REDES DE COMPUTADORES. 17ª reimpressão. Campus, Rio de Janeiro, 2003.
