Redes de Comunicação
Principais Tecnologias Existentes
Modbus
ETHERNET
Não existe uma solução única que atenda
a todas as necessidades de comunicação de dados
em automação industrial.

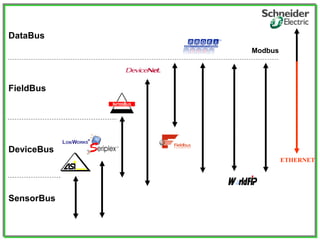

Modbus
SensorBus
DeviceBus
FieldBus
DataBus
ETHERNET
A escolha das tecnologias de Redes de
Comunicação a serem utilizadas
depende dos requisitos de cada aplicação.
 A IEC 61158 Comunicação digital para medição e Controle
Fieldbus para uso em sistemas de controle industrial,
considerou um padrão multi-opção, que inclui oito
protocolos de campo.
 (Type 1) - Fieldbus Foundation H1,
 (Type 2) - ControlNet;
 (Type 3) - PROFIBUS;
 (Type 4) - P-Net;
 (Type 5) - Fieldbus Foundation High-Speed Ethernet;
 (Type 6) - SwiftNet;
 (Type 7) - WorldFIP; e
 (Type 8) - Interbus-S.
IEC 61158 Fieldbus Standard

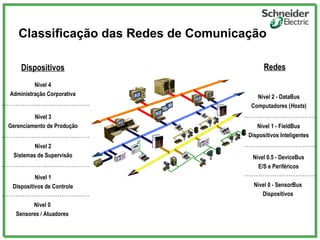

Classificação das Redes de Comunicação
Nível 4
Administração Corporativa
Nível 3
Gerenciamento de Produção
Nível 2
Sistemas de Supervisão
Nível 1
Dispositivos de Controle
Nível 0
Sensores / Atuadores
Nível 2 - DataBus
Computadores (Hosts)
Nível 1 - FieldBus
Dispositivos Inteligentes
Nível 0.5 - DeviceBus
E/S e Periféricos
Nível 0 - SensorBus
Dispositivos
Dispositivos Redes

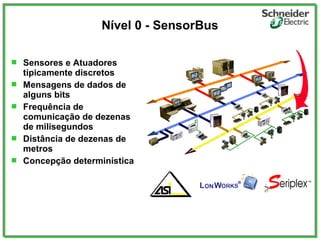

Nível 0 - SensorBus
 Sensores e Atuadores
tipicamente discretos
 Mensagens de dados de
alguns bits
 Frequência de
comunicação de dezenas
de milisegundos
 Distância de dezenas de
metros
 Concepção determinística

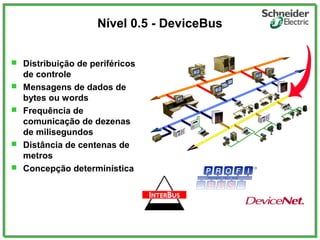

Nível 0.5 - DeviceBus
 Distribuição de periféricos
de controle
 Mensagens de dados de
bytes ou words
 Frequência de
comunicação de dezenas
de milisegundos
 Distância de centenas de
metros
 Concepção determinística

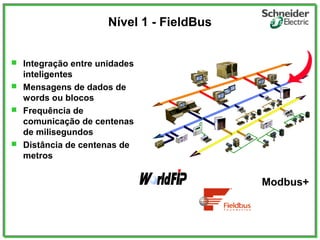

Nível 1 - FieldBus
 Integração entre unidades
inteligentes
 Mensagens de dados de
words ou blocos
 Frequência de
comunicação de centenas
de milisegundos
 Distância de centenas de
metros
Modbus+

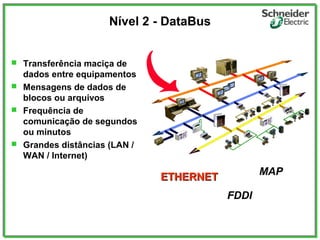

Nível 2 - DataBus
 Transferência maciça de
dados entre equipamentos
 Mensagens de dados de
blocos ou arquivos
 Frequência de
comunicação de segundos
ou minutos
 Grandes distâncias (LAN /
WAN / Internet)
ETHERNETETHERNET
FDDI
MAP

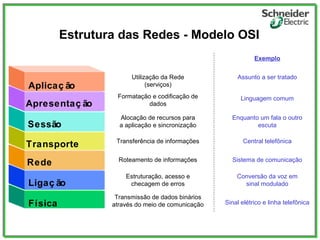

Estrutura das Redes - Modelo OSI
Física
Rede
Transporte
Sessão
Apresentaç ão
Aplicaç ão
Ligaç ão
Utilização da Rede
(serviços)
Formatação e codificação de
dados
Alocação de recursos para
a aplicação e sincronização
Transferência de informações
Roteamento de informações
Estruturação, acesso e
checagem de erros
Transmissão de dados binários
através do meio de comunicação
Assunto a ser tratado
Linguagem comum
Enquanto um fala o outro
escuta
Central telefônica
Sistema de comunicação
Conversão da voz em
sinal modulado
Sinal elétrico e linha telefônica
Exemplo

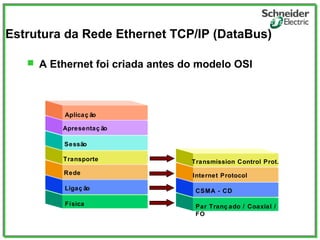

Estrutura da Rede Ethernet TCP/IP (DataBus)
Física
Rede
Transporte
Sessão
Apresentaç ão
Aplicaç ão
Ligaç ão
Par Tranç ado / Coaxial /
FO
Internet Protocol
Transmission Control Prot.
CSMA - CD
 A Ethernet foi criada antes do modelo OSI
Estrutura Típica Sensor/Device/FieldBus
 As camadas estão implementadas em
componentes padronizados e intrínsecos aos
dispositivos simplificando a estrutura a apenas
três níveis.
Física
Rede
Transporte
Sessão
Apresentaç ão
Aplicaç ão
Ligaç ão
Multiplos Meios Físicos
ASIC / Chip Set
Drivers / Software

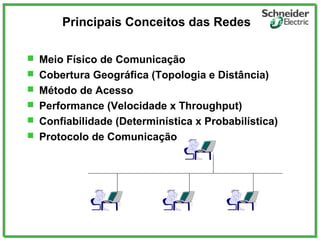

Principais Conceitos das Redes
 Meio Físico de Comunicação
 Cobertura Geográfica (Topologia e Distância)
 Método de Acesso
 Performance (Velocidade x Throughput)
 Confiabilidade (Determinística x Probabilística)
 Protocolo de Comunicação

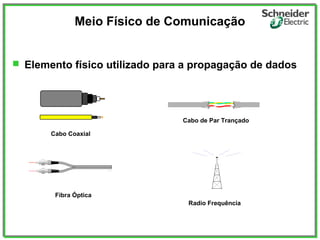

Meio Físico de Comunicação
 Elemento físico utilizado para a propagação de dados
Jacket of PVC or Teflon
Jacket made of PVC or Teflon
Cabo Coaxial
Cabo de Par Trançado
Fibra Óptica
Radio Frequência

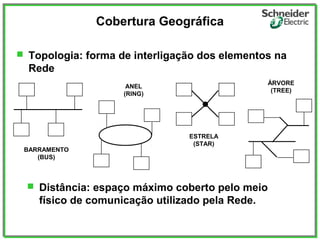

Cobertura Geográfica
 Topologia: forma de interligação dos elementos na
Rede
 Distância: espaço máximo coberto pelo meio
físico de comunicação utilizado pela Rede.
BARRAMENTO
(BUS)
ANEL
(RING)
ESTRELA
(STAR)
ÁRVORE
(TREE)

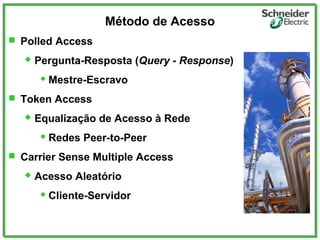

Método de Acesso
 Polled Access
 Pergunta-Resposta (Query - Response)
 Mestre-Escravo
 Token Access
 Equalização de Acesso à Rede
 Redes Peer-to-Peer
 Carrier Sense Multiple Access
 Acesso Aleatório
 Cliente-Servidor

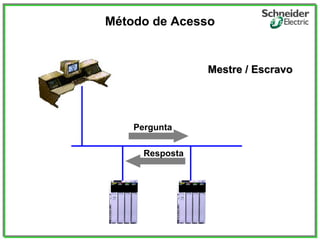

Método de Acesso
Mestre / EscravoMestre / Escravo
Pergunta
Resposta

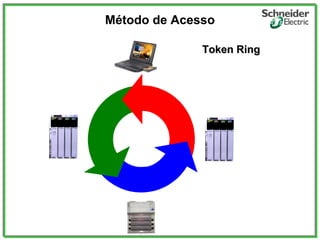

Método de Acesso
Token RingToken Ring

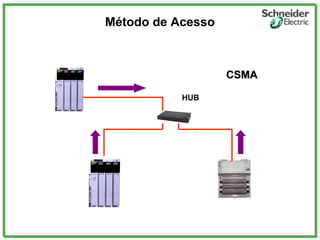

Método de Acesso
HUB
CSMACSMA

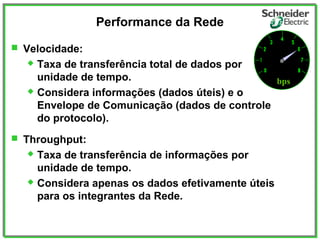

Performance da Rede
 Velocidade:
 Taxa de transferência total de dados por
unidade de tempo.
 Considera informações (dados úteis) e o
Envelope de Comunicação (dados de controle
do protocolo).
 Throughput:
 Taxa de transferência de informações por
unidade de tempo.
 Considera apenas os dados efetivamente úteis
para os integrantes da Rede.
bps

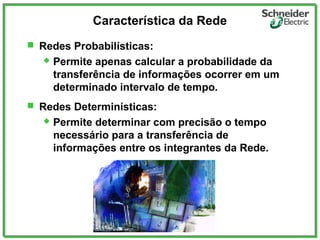

Característica da Rede
 Redes Probabilísticas:
 Permite apenas calcular a probabilidade da
transferência de informações ocorrer em um
determinado intervalo de tempo.
 Redes Determinísticas:
 Permite determinar com precisão o tempo
necessário para a transferência de
informações entre os integrantes da Rede.

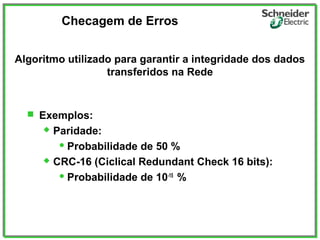

Checagem de Erros
 Exemplos:
 Paridade:
 Probabilidade de 50 %
 CRC-16 (Ciclical Redundant Check 16 bits):
 Probabilidade de 10-15
%
Algoritmo utilizado para garantir a integridade dos dados
transferidos na Rede
Considerações Adicionais
 Compatibilidade Rede - Ambiente (Física / Elétrica)
 Baixo Custo (Projeto / Instalação / Produtos)
 Fácil Instalação / Configuração / Expansão
 Procedimento de Manutenção Simples
 Quantidade de Dispositivos
 Tecnologia Consolidada
 Disponibilidade de Produtos

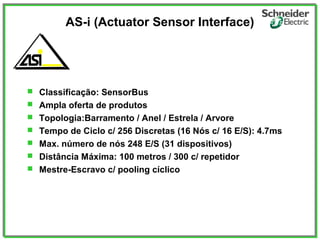

AS-i (Actuator Sensor Interface)
 Classificação: SensorBus
 Ampla oferta de produtos
 Topologia:Barramento / Anel / Estrela / Arvore
 Tempo de Ciclo c/ 256 Discretas (16 Nós c/ 16 E/S): 4.7ms
 Max. número de nós 248 E/S (31 dispositivos)
 Distância Máxima: 100 metros / 300 c/ repetidor
 Mestre-Escravo c/ pooling cíclico

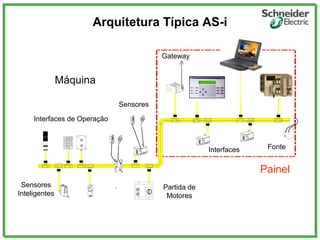

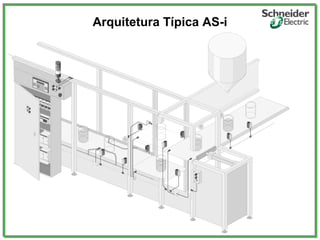

Arquitetura Típica AS-i
7 8 9
4 5 6
1 2 3
+ 0 -
1
2
3
4
Sensores
Inteligentes
Sensores
Partida de
Motores
Interfaces
Máquina
Interfaces de Operação
Painel
Gateway
Fonte
Arquitetura Típica AS-i

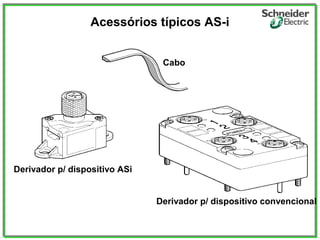

Acessórios típicos AS-i
Cabo
Derivador p/ dispositivo ASi
Derivador p/ dispositivo convencional
Cabo plano
AS-i

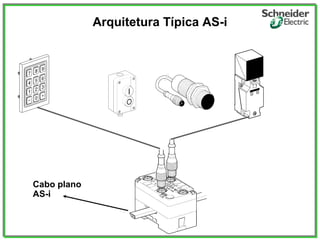

Arquitetura Típica AS-i
Configuração AS-i

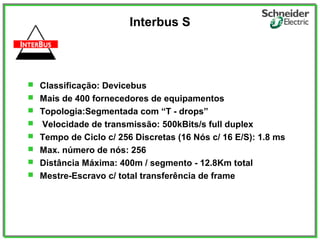

Interbus S
 Classificação: Devicebus
 Mais de 400 fornecedores de equipamentos
 Topologia:Segmentada com “T - drops”
 Velocidade de transmissão: 500kBits/s full duplex
 Tempo de Ciclo c/ 256 Discretas (16 Nós c/ 16 E/S): 1.8 ms
 Max. número de nós: 256
 Distância Máxima: 400m / segmento - 12.8Km total
 Mestre-Escravo c/ total transferência de frame
Controlador
Remota
Inversores
Encoders
Derivador

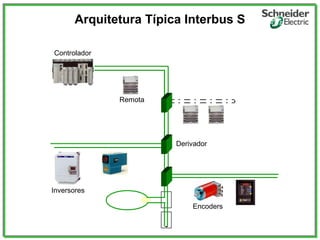

Arquitetura Típica Interbus S

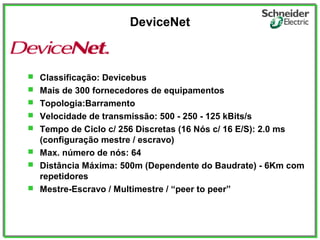

DeviceNet
 Classificação: Devicebus
 Mais de 300 fornecedores de equipamentos
 Topologia:Barramento
 Velocidade de transmissão: 500 - 250 - 125 kBits/s
 Tempo de Ciclo c/ 256 Discretas (16 Nós c/ 16 E/S): 2.0 ms
(configuração mestre / escravo)
 Max. número de nós: 64
 Distância Máxima: 500m (Dependente do Baudrate) - 6Km com
repetidores
 Mestre-Escravo / Multimestre / “peer to peer”

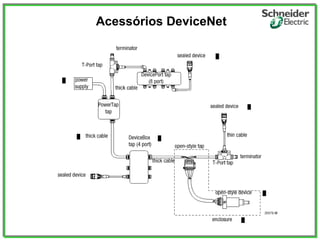

Acessórios DeviceNet

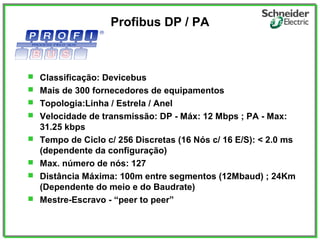

Profibus DP / PA
 Classificação: Devicebus
 Mais de 300 fornecedores de equipamentos
 Topologia:Linha / Estrela / Anel
 Velocidade de transmissão: DP - Máx: 12 Mbps ; PA - Max:
31.25 kbps
 Tempo de Ciclo c/ 256 Discretas (16 Nós c/ 16 E/S): < 2.0 ms
(dependente da configuração)
 Max. número de nós: 127
 Distância Máxima: 100m entre segmentos (12Mbaud) ; 24Km
(Dependente do meio e do Baudrate)
 Mestre-Escravo - “peer to peer”
Profibus DPProfibus DP Profibus PAProfibus PA
Process AutomationProcess Automation

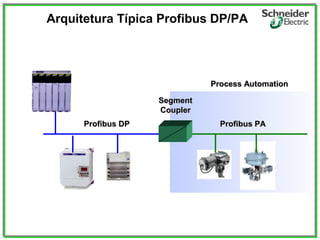

Arquitetura Típica Profibus DP/PA
SegmentSegment
CouplerCoupler

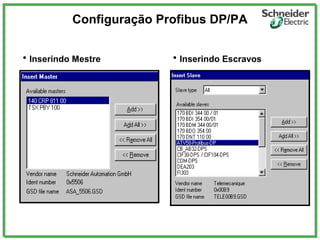

• Inserindo Mestre • Inserindo Escravos

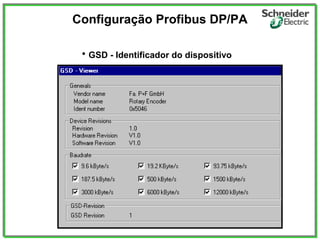

Configuração Profibus DP/PA
• GSD - Identificador do dispositivo
Configuração Profibus DP/PA

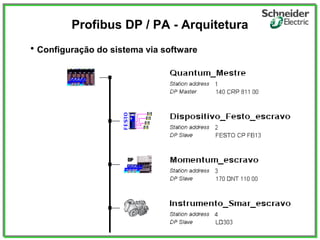

• Configuração do sistema via software
Profibus DP / PA - Arquitetura

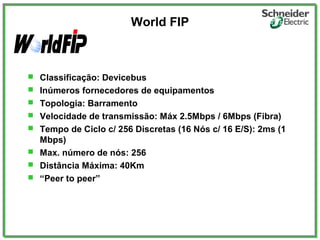

World FIP
 Classificação: Devicebus
 Inúmeros fornecedores de equipamentos
 Topologia: Barramento
 Velocidade de transmissão: Máx 2.5Mbps / 6Mbps (Fibra)
 Tempo de Ciclo c/ 256 Discretas (16 Nós c/ 16 E/S): 2ms (1
Mbps)
 Max. número de nós: 256
 Distância Máxima: 40Km
 “Peer to peer”

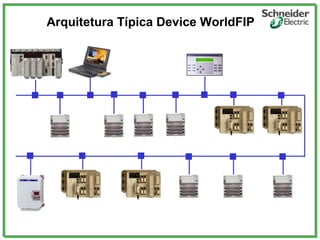

Arquitetura Típica Device WorldFIP

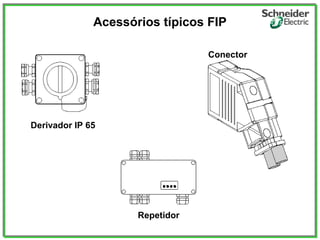

Acessórios típicos FIP
Derivador IP 65
Repetidor
Conector

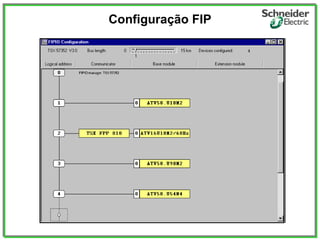

Configuração FIP

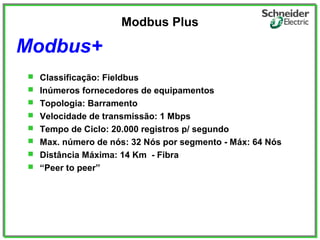

Modbus Plus
 Classificação: Fieldbus
 Inúmeros fornecedores de equipamentos
 Topologia: Barramento
 Velocidade de transmissão: 1 Mbps
 Tempo de Ciclo: 20.000 registros p/ segundo
 Max. número de nós: 32 Nós por segmento - Máx: 64 Nós
 Distância Máxima: 14 Km - Fibra
 “Peer to peer”
Modbus+

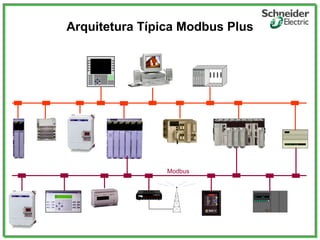

Arquitetura Típica Modbus Plus
I1 133 A
Modbus

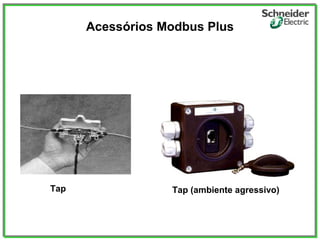

Acessórios Modbus Plus
Tap Tap (ambiente agressivo)

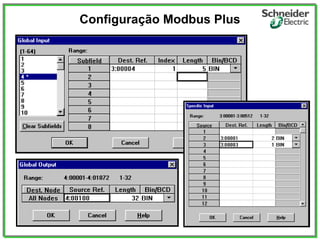

Configuração Modbus Plus
ControlNet
 Classificação: Fieldbus
 Poucos fornecedores de equipamentos
 Topologia: Barramento / Arvore / Estrela
 Velocidade de transmissão: 5 Mbps
 Tempo de Ciclo c/ 256 Discretas (16 Nós c/ 16 E/S): 0.5ms
 Max. número de nós: 99
 Distância Máxima: 1Km (coaxial) - 2 Nós / 250m - 48 Nós / 3Km
(fibra) / 30Km (fibra com repetidores)
 Produtor / Consumidor
Acessórios ControlNet
Derivação
Conectores

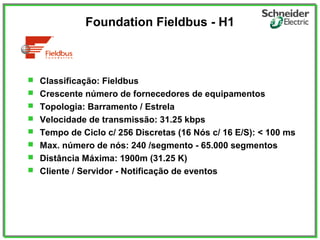

Foundation Fieldbus - H1
 Classificação: Fieldbus
 Crescente número de fornecedores de equipamentos
 Topologia: Barramento / Estrela
 Velocidade de transmissão: 31.25 kbps
 Tempo de Ciclo c/ 256 Discretas (16 Nós c/ 16 E/S): < 100 ms
 Max. número de nós: 240 /segmento - 65.000 segmentos
 Distância Máxima: 1900m (31.25 K)
 Cliente / Servidor - Notificação de eventos

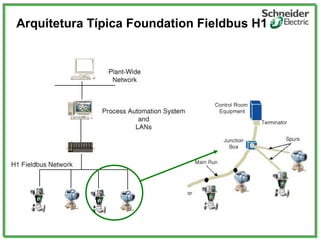

Arquitetura Típica Foundation Fieldbus H1

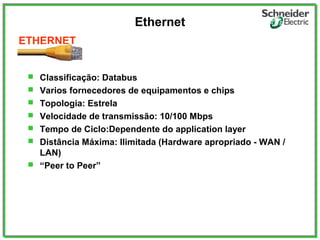

Ethernet
 Classificação: Databus
 Varios fornecedores de equipamentos e chips
 Topologia: Estrela
 Velocidade de transmissão: 10/100 Mbps
 Tempo de Ciclo:Dependente do application layer
 Distância Máxima: Ilimitada (Hardware apropriado - WAN /
LAN)
 “Peer to Peer”
ETHERNET

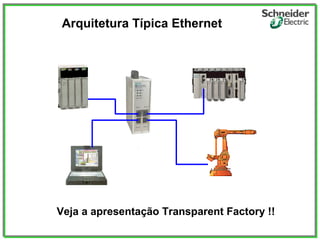

Arquitetura Típica Ethernet
Veja a apresentação Transparent Factory !!

Mais conteúdo relacionado

Mais procurados

Meios de transmissão
Meios de transmissãoMeios de transmissão
Meios de transmissão
baglungekanchi

Como fazer cabos de rede
Como fazer cabos de redeComo fazer cabos de rede
Como fazer cabos de rede
Alessandro Fazenda

Redes 5 cabeamento
Redes 5 cabeamentoRedes 5 cabeamento
Redes 5 cabeamento
Mauro Pereira

Cabeamento estruturado
Cabeamento estruturadoCabeamento estruturado
Cabeamento estruturado
Evandro Júnior

Redes Industriais
Redes IndustriaisRedes Industriais
Redes Industriais
Henrique Dória

Dispositivos Ativos e Passivos
Dispositivos Ativos e PassivosDispositivos Ativos e Passivos
Dispositivos Ativos e Passivos
Rikelmo19

T2 meios de transmissao metalicos
T2  meios de transmissao metalicosT2  meios de transmissao metalicos
T2 meios de transmissao metalicos
Paula Lopes

Redes 6 equipamentos ativos da rede
Redes 6 equipamentos ativos da redeRedes 6 equipamentos ativos da rede
Redes 6 equipamentos ativos da rede
Mauro Pereira

Redes de computadores
Redes de computadoresRedes de computadores
Redes de computadores
Jakson Silva

Cabo Coaxial e Par Trançado
Cabo Coaxial e Par TrançadoCabo Coaxial e Par Trançado
Cabo Coaxial e Par Trançado
Mauricio Volkweis Astiazara

Aula 1 semana
Aula 1 semanaAula 1 semana
Aula 1 semana
Jorge Ávila Miranda

Apostila Atualizada de Fibra óptica FTTH FTTX GPON
Apostila Atualizada de Fibra óptica  FTTH FTTX GPONApostila Atualizada de Fibra óptica  FTTH FTTX GPON
Apostila Atualizada de Fibra óptica FTTH FTTX GPON
WELLINGTON MARTINS

Meios de transmissao
Meios de transmissaoMeios de transmissao
Meios de transmissao
Nikoameer

TCP/IP
TCP/IPTCP/IP
Redes de Computadores
Redes de ComputadoresRedes de Computadores
Redes de Computadores
Fábio Eliseu

Redes de Comunicação 11º M1 - TGPSI
Redes de Comunicação 11º M1 - TGPSIRedes de Comunicação 11º M1 - TGPSI
Redes de Comunicação 11º M1 - TGPSI
Luis Ferreira

IMEI Módulo 8 (Curso profissional de Gestão de Equipamentos Informáticos)
IMEI Módulo 8 (Curso profissional de Gestão de Equipamentos Informáticos)IMEI Módulo 8 (Curso profissional de Gestão de Equipamentos Informáticos)
IMEI Módulo 8 (Curso profissional de Gestão de Equipamentos Informáticos)
Luis Ferreira

Redes 7 ferramentas para montagem de redes
Redes 7 ferramentas para montagem de redesRedes 7 ferramentas para montagem de redes
Redes 7 ferramentas para montagem de redes
Mauro Pereira

Normas de Cabeamento
Normas de CabeamentoNormas de Cabeamento
Normas de Cabeamento
Mary Kelly

Meios de transmissao
Meios de transmissaoMeios de transmissao
Meios de transmissao
Odair Fernandes


Mais procurados (20)

Meios de transmissão
Meios de transmissãoMeios de transmissão
Meios de transmissão

Como fazer cabos de rede
Como fazer cabos de redeComo fazer cabos de rede
Como fazer cabos de rede

Redes 5 cabeamento
Redes 5 cabeamentoRedes 5 cabeamento
Redes 5 cabeamento

Cabeamento estruturado
Cabeamento estruturadoCabeamento estruturado
Cabeamento estruturado

Redes Industriais
Redes IndustriaisRedes Industriais
Redes Industriais

Dispositivos Ativos e Passivos
Dispositivos Ativos e PassivosDispositivos Ativos e Passivos
Dispositivos Ativos e Passivos

T2 meios de transmissao metalicos
T2  meios de transmissao metalicosT2  meios de transmissao metalicos
T2 meios de transmissao metalicos

Redes 6 equipamentos ativos da rede
Redes 6 equipamentos ativos da redeRedes 6 equipamentos ativos da rede
Redes 6 equipamentos ativos da rede

Redes de computadores
Redes de computadoresRedes de computadores
Redes de computadores

Cabo Coaxial e Par Trançado
Cabo Coaxial e Par TrançadoCabo Coaxial e Par Trançado
Cabo Coaxial e Par Trançado

Aula 1 semana
Aula 1 semanaAula 1 semana
Aula 1 semana

Apostila Atualizada de Fibra óptica FTTH FTTX GPON
Apostila Atualizada de Fibra óptica  FTTH FTTX GPONApostila Atualizada de Fibra óptica  FTTH FTTX GPON
Apostila Atualizada de Fibra óptica FTTH FTTX GPON

Meios de transmissao
Meios de transmissaoMeios de transmissao
Meios de transmissao

TCP/IP
TCP/IPTCP/IP
TCP/IP

Redes de Computadores
Redes de ComputadoresRedes de Computadores
Redes de Computadores

Redes de Comunicação 11º M1 - TGPSI
Redes de Comunicação 11º M1 - TGPSIRedes de Comunicação 11º M1 - TGPSI
Redes de Comunicação 11º M1 - TGPSI

IMEI Módulo 8 (Curso profissional de Gestão de Equipamentos Informáticos)
IMEI Módulo 8 (Curso profissional de Gestão de Equipamentos Informáticos)IMEI Módulo 8 (Curso profissional de Gestão de Equipamentos Informáticos)
IMEI Módulo 8 (Curso profissional de Gestão de Equipamentos Informáticos)

Redes 7 ferramentas para montagem de redes
Redes 7 ferramentas para montagem de redesRedes 7 ferramentas para montagem de redes
Redes 7 ferramentas para montagem de redes

Normas de Cabeamento
Normas de CabeamentoNormas de Cabeamento
Normas de Cabeamento

Meios de transmissao
Meios de transmissaoMeios de transmissao
Meios de transmissao


Semelhante a Redes industriais

Apresentação sobre Redes Industriais na UNIP Jundiaí/SP
Apresentação sobre Redes Industriais na UNIP Jundiaí/SPApresentação sobre Redes Industriais na UNIP Jundiaí/SP
Apresentação sobre Redes Industriais na UNIP Jundiaí/SP
Carlos Mandolesi

Introducao as rede de computadores
Introducao as rede de computadoresIntroducao as rede de computadores
Introducao as rede de computadores
Beldo Antonio Jaime Mario

Clp automacao redes_protocolos
Clp automacao redes_protocolosClp automacao redes_protocolos
Clp automacao redes_protocolos
Wellington barbosa

Lista01
Lista01Lista01
Lista01
redesinforma

RedesIndustriais-unlocked.pdf
RedesIndustriais-unlocked.pdfRedesIndustriais-unlocked.pdf
RedesIndustriais-unlocked.pdf
filipeisep

Aula Redes de Computadores cabeamento estruturado
Aula Redes de Computadores cabeamento estruturadoAula Redes de Computadores cabeamento estruturado
Aula Redes de Computadores cabeamento estruturado
GeorgeRodrigues42

Unidade 2.2 Equipamentos De Redes
Unidade 2.2   Equipamentos De RedesUnidade 2.2   Equipamentos De Redes
Unidade 2.2 Equipamentos De Redes
guest18dcd9

S2 B 2007 Infra Aula 01 V1.00
S2 B 2007   Infra   Aula 01 V1.00S2 B 2007   Infra   Aula 01 V1.00
S2 B 2007 Infra Aula 01 V1.00
doctorweb

Iscad ti 2010_2011_4 - comunicacoes
Iscad ti 2010_2011_4 - comunicacoesIscad ti 2010_2011_4 - comunicacoes
Iscad ti 2010_2011_4 - comunicacoes
Luis Vidigal

Glossario ethernet baumier v1
Glossario ethernet baumier   v1Glossario ethernet baumier   v1
Glossario ethernet baumier v1
Mersao52

Redes Industriais
Redes IndustriaisRedes Industriais
Redes Industriais
Jim Naturesa

Redes final
Redes finalRedes final
Redes final
rrodriguesmattos

Aula5.ppt
Aula5.pptAula5.ppt
Aula5.ppt
Cidrone

Apresentação redes computacionais
Apresentação redes computacionaisApresentação redes computacionais
Apresentação redes computacionais
kylsonestellfran

Estrutura Fisica De Redes Parte I
Estrutura Fisica De Redes  Parte IEstrutura Fisica De Redes  Parte I
Estrutura Fisica De Redes Parte I
Sergio Gomes Ferreira

Apresentação redes industriais 2009
Apresentação redes industriais 2009Apresentação redes industriais 2009
Apresentação redes industriais 2009
confidencial

Gestão de Redes de Computadores e Serviços.pptx
Gestão de Redes de Computadores e Serviços.pptxGestão de Redes de Computadores e Serviços.pptx
Gestão de Redes de Computadores e Serviços.pptx
HJesusMiguel

UD6042-10.ppt
UD6042-10.pptUD6042-10.ppt
UD6042-10.ppt
TofettiMilton

folha N2.ppt
folha N2.pptfolha N2.ppt
folha N2.ppt
CarlosAlbertoCampos16

Redes industriais introducao
Redes industriais introducaoRedes industriais introducao
Redes industriais introducao
MarcioRodrigues173060


Semelhante a Redes industriais (20)

Apresentação sobre Redes Industriais na UNIP Jundiaí/SP
Apresentação sobre Redes Industriais na UNIP Jundiaí/SPApresentação sobre Redes Industriais na UNIP Jundiaí/SP
Apresentação sobre Redes Industriais na UNIP Jundiaí/SP

Introducao as rede de computadores
Introducao as rede de computadoresIntroducao as rede de computadores
Introducao as rede de computadores

Clp automacao redes_protocolos
Clp automacao redes_protocolosClp automacao redes_protocolos
Clp automacao redes_protocolos

Lista01
Lista01Lista01
Lista01

RedesIndustriais-unlocked.pdf
RedesIndustriais-unlocked.pdfRedesIndustriais-unlocked.pdf
RedesIndustriais-unlocked.pdf

Aula Redes de Computadores cabeamento estruturado
Aula Redes de Computadores cabeamento estruturadoAula Redes de Computadores cabeamento estruturado
Aula Redes de Computadores cabeamento estruturado

Unidade 2.2 Equipamentos De Redes
Unidade 2.2   Equipamentos De RedesUnidade 2.2   Equipamentos De Redes
Unidade 2.2 Equipamentos De Redes

S2 B 2007 Infra Aula 01 V1.00
S2 B 2007   Infra   Aula 01 V1.00S2 B 2007   Infra   Aula 01 V1.00
S2 B 2007 Infra Aula 01 V1.00

Iscad ti 2010_2011_4 - comunicacoes
Iscad ti 2010_2011_4 - comunicacoesIscad ti 2010_2011_4 - comunicacoes
Iscad ti 2010_2011_4 - comunicacoes

Glossario ethernet baumier v1
Glossario ethernet baumier   v1Glossario ethernet baumier   v1
Glossario ethernet baumier v1

Redes Industriais
Redes IndustriaisRedes Industriais
Redes Industriais

Redes final
Redes finalRedes final
Redes final

Aula5.ppt
Aula5.pptAula5.ppt
Aula5.ppt

Apresentação redes computacionais
Apresentação redes computacionaisApresentação redes computacionais
Apresentação redes computacionais

Estrutura Fisica De Redes Parte I
Estrutura Fisica De Redes  Parte IEstrutura Fisica De Redes  Parte I
Estrutura Fisica De Redes Parte I

Apresentação redes industriais 2009
Apresentação redes industriais 2009Apresentação redes industriais 2009
Apresentação redes industriais 2009

Gestão de Redes de Computadores e Serviços.pptx
Gestão de Redes de Computadores e Serviços.pptxGestão de Redes de Computadores e Serviços.pptx
Gestão de Redes de Computadores e Serviços.pptx

UD6042-10.ppt
UD6042-10.pptUD6042-10.ppt
UD6042-10.ppt

folha N2.ppt
folha N2.pptfolha N2.ppt
folha N2.ppt

Redes industriais introducao
Redes industriais introducaoRedes industriais introducao
Redes industriais introducao


Redes industriais

  • 2. Principais Tecnologias Existentes Modbus ETHERNET Não existe uma solução única que atenda a todas as necessidades de comunicação de dados em automação industrial.
  • 4. A escolha das tecnologias de Redes de Comunicação a serem utilizadas depende dos requisitos de cada aplicação.
  • 5.  A IEC 61158 Comunicação digital para medição e Controle Fieldbus para uso em sistemas de controle industrial, considerou um padrão multi-opção, que inclui oito protocolos de campo.  (Type 1) - Fieldbus Foundation H1,  (Type 2) - ControlNet;  (Type 3) - PROFIBUS;  (Type 4) - P-Net;  (Type 5) - Fieldbus Foundation High-Speed Ethernet;  (Type 6) - SwiftNet;  (Type 7) - WorldFIP; e  (Type 8) - Interbus-S. IEC 61158 Fieldbus Standard
  • 6. Classificação das Redes de Comunicação Nível 4 Administração Corporativa Nível 3 Gerenciamento de Produção Nível 2 Sistemas de Supervisão Nível 1 Dispositivos de Controle Nível 0 Sensores / Atuadores Nível 2 - DataBus Computadores (Hosts) Nível 1 - FieldBus Dispositivos Inteligentes Nível 0.5 - DeviceBus E/S e Periféricos Nível 0 - SensorBus Dispositivos Dispositivos Redes
  • 7. Nível 0 - SensorBus  Sensores e Atuadores tipicamente discretos  Mensagens de dados de alguns bits  Frequência de comunicação de dezenas de milisegundos  Distância de dezenas de metros  Concepção determinística
  • 8. Nível 0.5 - DeviceBus  Distribuição de periféricos de controle  Mensagens de dados de bytes ou words  Frequência de comunicação de dezenas de milisegundos  Distância de centenas de metros  Concepção determinística
  • 9. Nível 1 - FieldBus  Integração entre unidades inteligentes  Mensagens de dados de words ou blocos  Frequência de comunicação de centenas de milisegundos  Distância de centenas de metros Modbus+
  • 10. Nível 2 - DataBus  Transferência maciça de dados entre equipamentos  Mensagens de dados de blocos ou arquivos  Frequência de comunicação de segundos ou minutos  Grandes distâncias (LAN / WAN / Internet) ETHERNETETHERNET FDDI MAP
  • 11. Estrutura das Redes - Modelo OSI Física Rede Transporte Sessão Apresentaç ão Aplicaç ão Ligaç ão Utilização da Rede (serviços) Formatação e codificação de dados Alocação de recursos para a aplicação e sincronização Transferência de informações Roteamento de informações Estruturação, acesso e checagem de erros Transmissão de dados binários através do meio de comunicação Assunto a ser tratado Linguagem comum Enquanto um fala o outro escuta Central telefônica Sistema de comunicação Conversão da voz em sinal modulado Sinal elétrico e linha telefônica Exemplo
  • 12. Estrutura da Rede Ethernet TCP/IP (DataBus) Física Rede Transporte Sessão Apresentaç ão Aplicaç ão Ligaç ão Par Tranç ado / Coaxial / FO Internet Protocol Transmission Control Prot. CSMA - CD  A Ethernet foi criada antes do modelo OSI
  • 13. Estrutura Típica Sensor/Device/FieldBus  As camadas estão implementadas em componentes padronizados e intrínsecos aos dispositivos simplificando a estrutura a apenas três níveis. Física Rede Transporte Sessão Apresentaç ão Aplicaç ão Ligaç ão Multiplos Meios Físicos ASIC / Chip Set Drivers / Software
  • 14. Principais Conceitos das Redes  Meio Físico de Comunicação  Cobertura Geográfica (Topologia e Distância)  Método de Acesso  Performance (Velocidade x Throughput)  Confiabilidade (Determinística x Probabilística)  Protocolo de Comunicação
  • 15. Meio Físico de Comunicação  Elemento físico utilizado para a propagação de dados Jacket of PVC or Teflon Jacket made of PVC or Teflon Cabo Coaxial Cabo de Par Trançado Fibra Óptica Radio Frequência
  • 16. Cobertura Geográfica  Topologia: forma de interligação dos elementos na Rede  Distância: espaço máximo coberto pelo meio físico de comunicação utilizado pela Rede. BARRAMENTO (BUS) ANEL (RING) ESTRELA (STAR) ÁRVORE (TREE)
  • 17. Método de Acesso  Polled Access  Pergunta-Resposta (Query - Response)  Mestre-Escravo  Token Access  Equalização de Acesso à Rede  Redes Peer-to-Peer  Carrier Sense Multiple Access  Acesso Aleatório  Cliente-Servidor
  • 18. Método de Acesso Mestre / EscravoMestre / Escravo Pergunta Resposta
  • 19. Método de Acesso Token RingToken Ring
  • 21. Performance da Rede  Velocidade:  Taxa de transferência total de dados por unidade de tempo.  Considera informações (dados úteis) e o Envelope de Comunicação (dados de controle do protocolo).  Throughput:  Taxa de transferência de informações por unidade de tempo.  Considera apenas os dados efetivamente úteis para os integrantes da Rede. bps
  • 22. Característica da Rede  Redes Probabilísticas:  Permite apenas calcular a probabilidade da transferência de informações ocorrer em um determinado intervalo de tempo.  Redes Determinísticas:  Permite determinar com precisão o tempo necessário para a transferência de informações entre os integrantes da Rede.
  • 23. Checagem de Erros  Exemplos:  Paridade:  Probabilidade de 50 %  CRC-16 (Ciclical Redundant Check 16 bits):  Probabilidade de 10-15 % Algoritmo utilizado para garantir a integridade dos dados transferidos na Rede
  • 24. Considerações Adicionais  Compatibilidade Rede - Ambiente (Física / Elétrica)  Baixo Custo (Projeto / Instalação / Produtos)  Fácil Instalação / Configuração / Expansão  Procedimento de Manutenção Simples  Quantidade de Dispositivos  Tecnologia Consolidada  Disponibilidade de Produtos
  • 25. AS-i (Actuator Sensor Interface)  Classificação: SensorBus  Ampla oferta de produtos  Topologia:Barramento / Anel / Estrela / Arvore  Tempo de Ciclo c/ 256 Discretas (16 Nós c/ 16 E/S): 4.7ms  Max. número de nós 248 E/S (31 dispositivos)  Distância Máxima: 100 metros / 300 c/ repetidor  Mestre-Escravo c/ pooling cíclico
  • 26. Arquitetura Típica AS-i 7 8 9 4 5 6 1 2 3 + 0 - 1 2 3 4 Sensores Inteligentes Sensores Partida de Motores Interfaces Máquina Interfaces de Operação Painel Gateway Fonte
  • 28. Acessórios típicos AS-i Cabo Derivador p/ dispositivo ASi Derivador p/ dispositivo convencional
  • 31. Interbus S  Classificação: Devicebus  Mais de 400 fornecedores de equipamentos  Topologia:Segmentada com “T - drops”  Velocidade de transmissão: 500kBits/s full duplex  Tempo de Ciclo c/ 256 Discretas (16 Nós c/ 16 E/S): 1.8 ms  Max. número de nós: 256  Distância Máxima: 400m / segmento - 12.8Km total  Mestre-Escravo c/ total transferência de frame
  • 33. DeviceNet  Classificação: Devicebus  Mais de 300 fornecedores de equipamentos  Topologia:Barramento  Velocidade de transmissão: 500 - 250 - 125 kBits/s  Tempo de Ciclo c/ 256 Discretas (16 Nós c/ 16 E/S): 2.0 ms (configuração mestre / escravo)  Max. número de nós: 64  Distância Máxima: 500m (Dependente do Baudrate) - 6Km com repetidores  Mestre-Escravo / Multimestre / “peer to peer”
  • 35. Profibus DP / PA  Classificação: Devicebus  Mais de 300 fornecedores de equipamentos  Topologia:Linha / Estrela / Anel  Velocidade de transmissão: DP - Máx: 12 Mbps ; PA - Max: 31.25 kbps  Tempo de Ciclo c/ 256 Discretas (16 Nós c/ 16 E/S): < 2.0 ms (dependente da configuração)  Max. número de nós: 127  Distância Máxima: 100m entre segmentos (12Mbaud) ; 24Km (Dependente do meio e do Baudrate)  Mestre-Escravo - “peer to peer”
  • 36. Profibus DPProfibus DP Profibus PAProfibus PA Process AutomationProcess Automation Arquitetura Típica Profibus DP/PA SegmentSegment CouplerCoupler
  • 37. • Inserindo Mestre • Inserindo Escravos Configuração Profibus DP/PA
  • 38. • GSD - Identificador do dispositivo Configuração Profibus DP/PA
  • 39. • Configuração do sistema via software Profibus DP / PA - Arquitetura
  • 40. World FIP  Classificação: Devicebus  Inúmeros fornecedores de equipamentos  Topologia: Barramento  Velocidade de transmissão: Máx 2.5Mbps / 6Mbps (Fibra)  Tempo de Ciclo c/ 256 Discretas (16 Nós c/ 16 E/S): 2ms (1 Mbps)  Max. número de nós: 256  Distância Máxima: 40Km  “Peer to peer”
  • 42. Acessórios típicos FIP Derivador IP 65 Repetidor Conector
  • 44. Modbus Plus  Classificação: Fieldbus  Inúmeros fornecedores de equipamentos  Topologia: Barramento  Velocidade de transmissão: 1 Mbps  Tempo de Ciclo: 20.000 registros p/ segundo  Max. número de nós: 32 Nós por segmento - Máx: 64 Nós  Distância Máxima: 14 Km - Fibra  “Peer to peer” Modbus+
  • 45. Arquitetura Típica Modbus Plus I1 133 A Modbus
  • 46. Acessórios Modbus Plus Tap Tap (ambiente agressivo)
  • 48. ControlNet  Classificação: Fieldbus  Poucos fornecedores de equipamentos  Topologia: Barramento / Arvore / Estrela  Velocidade de transmissão: 5 Mbps  Tempo de Ciclo c/ 256 Discretas (16 Nós c/ 16 E/S): 0.5ms  Max. número de nós: 99  Distância Máxima: 1Km (coaxial) - 2 Nós / 250m - 48 Nós / 3Km (fibra) / 30Km (fibra com repetidores)  Produtor / Consumidor
  • 50. Foundation Fieldbus - H1  Classificação: Fieldbus  Crescente número de fornecedores de equipamentos  Topologia: Barramento / Estrela  Velocidade de transmissão: 31.25 kbps  Tempo de Ciclo c/ 256 Discretas (16 Nós c/ 16 E/S): < 100 ms  Max. número de nós: 240 /segmento - 65.000 segmentos  Distância Máxima: 1900m (31.25 K)  Cliente / Servidor - Notificação de eventos
  • 52. Ethernet  Classificação: Databus  Varios fornecedores de equipamentos e chips  Topologia: Estrela  Velocidade de transmissão: 10/100 Mbps  Tempo de Ciclo:Dependente do application layer  Distância Máxima: Ilimitada (Hardware apropriado - WAN / LAN)  “Peer to Peer” ETHERNET
  • 53. Arquitetura Típica Ethernet Veja a apresentação Transparent Factory !!
