Proteção Radiológica

Profº. Carlos Eduardo Falcão
Tecnólogo em Radiodiagnóstico

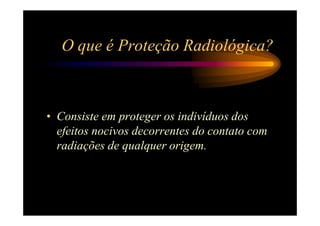

O que é Proteção Radiológica?

• Consiste em proteger os indivíduos dos
efeitos nocivos decorrentes do contato com
radiações de qualquer origem.

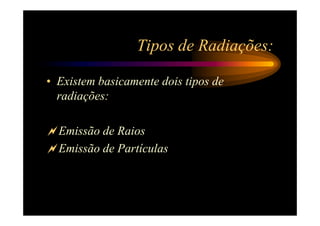

Tipos de Radiações:

• Existem basicamente dois tipos de
radiações:

Emissão de Raios
Emissão de Partículas

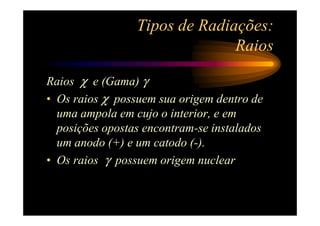

Tipos de Radiações:
Raios

Raios χ e (Gama) γ
• Os raios χ possuem sua origem dentro de
uma ampola em cujo o interior, e em
posições opostas encontram-se instalados
um anodo (+) e um catodo (-).
• Os raios γ possuem origem nuclear

Efeitos Biológicos:

• Os efeitos biológicos podem manifestar-se de
duas formas distintas:
Fisiológico - quando ocorre uma mutação
somente no funcionamento da célula
Morfológico - quando a mutação leva a
modificação da estrutura da célula

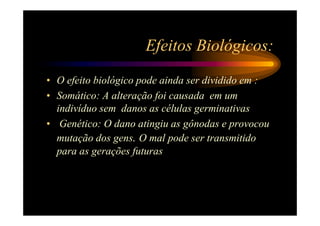

• O efeito biológico pode ainda ser dividido em :
• Somático: A alteração foi causada em um
indivíduo sem danos as células germinativas
• Genético: O dano atingiu as gônodas e provocou
mutação dos gens. O mal pode ser transmitido
para as gerações futuras

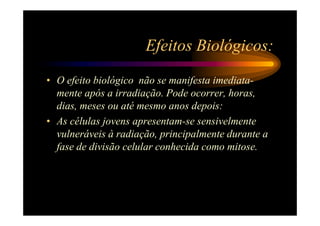

• O efeito biológico não se manifesta imediata-
mente após a irradiação. Pode ocorrer, horas,
dias, meses ou até mesmo anos depois:
• As células jovens apresentam-se sensivelmente
vulneráveis à radiação, principalmente durante a
fase de divisão celular conhecida como mitose.

• Eritema - discreto prurido local, desaparece em
poucos dias.
• Depilação - Queda temporária dos pêlos da
região irradiada. Reversível em poucos meses.
• Eritema profundo - O prurido aparece algumas
horas após a irradiação, desaparece em 1 mês
permanecendo uma discreta pigmentação. É
considerada limite máximo suportável pela pele.

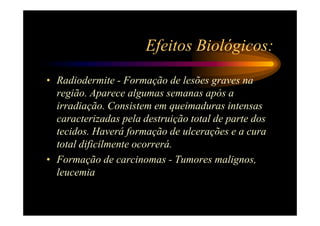

• Radiodermite - Formação de lesões graves na
região. Aparece algumas semanas após a
irradiação. Consistem em queimaduras intensas
caracterizadas pela destruição total de parte dos
tecidos. Haverá formação de ulcerações e a cura
total dificilmente ocorrerá.
• Formação de carcinomas - Tumores malignos,
leucemia

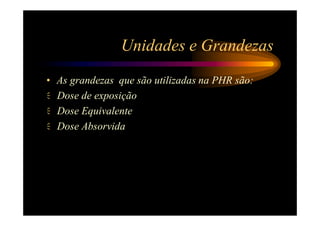

Unidades e Grandezas
• As grandezas que são utilizadas na PHR são:
Dose de exposição
Dose Equivalente
Dose Absorvida

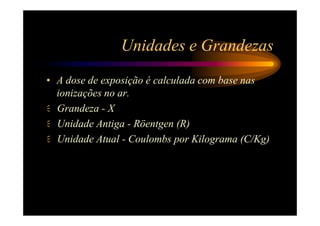

• A dose de exposição é calculada com base nas
ionizações no ar.
Grandeza - X
Unidade Antiga - Röentgen (R)
Unidade Atual - Coulombs por Kilograma (C/Kg)

• A dose equivalente corresponde ao cálculo da
radiação absorvida por estrutura. É composta por
graus de ponderação
Grandeza - H
Unidade antiga - REM
Unidade atual - Sievert

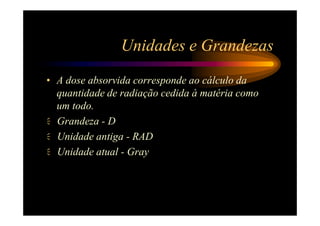

• A dose absorvida corresponde ao cálculo da
quantidade de radiação cedida à matéria como
um todo.
Grandeza - D
Unidade antiga - RAD
Unidade atual - Gray

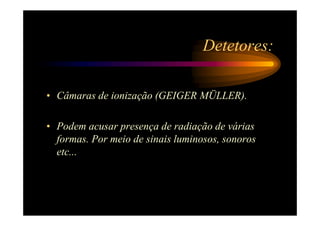

Detetores:

• Câmaras de ionização (GEIGER MÜLLER).

• Podem acusar presença de radiação de várias
formas. Por meio de sinais luminosos, sonoros
etc...

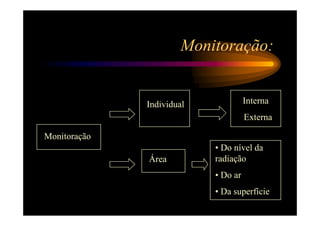

Monitoração:

Individual Interna
Externa

Monitoração
• Do nível da
Área radiação
• Do ar
• Da superfície

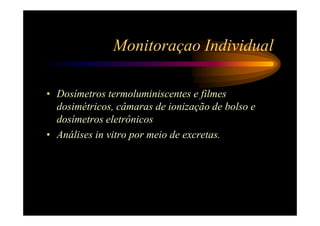

Monitoraçao Individual

• Dosímetros termoluminiscentes e filmes
dosimétricos, câmaras de ionização de bolso e
dosímetros eletrônicos
• Análises in vitro por meio de excretas.

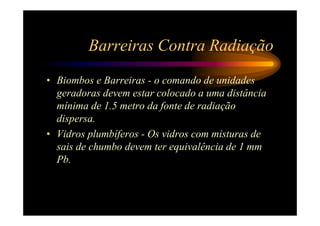

Barreiras Contra Radiação
• Biombos e Barreiras - o comando de unidades
geradoras devem estar colocado a uma distância
mínima de 1.5 metro da fonte de radiação
dispersa.
• Vidros plumbíferos - Os vidros com misturas de
sais de chumbo devem ter equivalência de 1 mm
Pb.

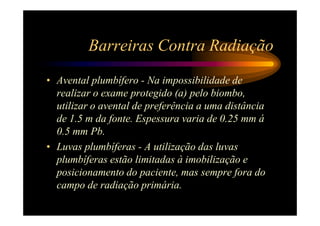

• Avental plumbífero - Na impossibilidade de
realizar o exame protegido (a) pelo biombo,
utilizar o avental de preferência a uma distância
de 1.5 m da fonte. Espessura varia de 0.25 mm á
0.5 mm Pb.
• Luvas plumbíferas - A utilização das luvas
plumbíferas estão limitadas à imobilização e
posicionamento do paciente, mas sempre fora do
campo de radiação primária.

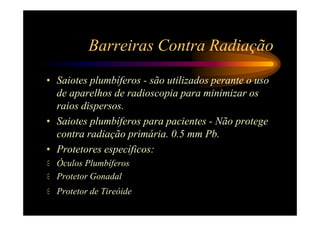

• Saiotes plumbíferos - são utilizados perante o uso
de aparelhos de radioscopia para minimizar os
raios dispersos.
• Saiotes plumbíferos para pacientes - Não protege
contra radiação primária. 0.5 mm Pb.
• Protetores específicos:
Óculos Plumbíferos
Protetor Gonadal
Protetor de Tireóide

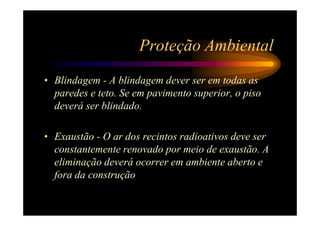

Proteção Ambiental
• Blindagem - A blindagem dever ser em todas as
paredes e teto. Se em pavimento superior, o piso
deverá ser blindado.

• Exaustão - O ar dos recintos radioativos deve ser
constantemente renovado por meio de exaustão. A
eliminação deverá ocorrer em ambiente aberto e
fora da construção

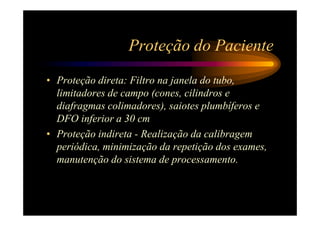

Proteção do Paciente
• Proteção direta: Filtro na janela do tubo,
limitadores de campo (cones, cilindros e
diafragmas colimadores), saiotes plumbíferos e
DFO inferior a 30 cm
• Proteção indireta - Realização da calibragem
periódica, minimização da repetição dos exames,
manutenção do sistema de processamento.

Materiais de Proteção
Radiológica

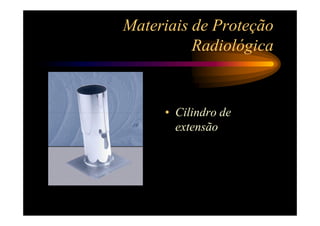

• Cilindro de
extensão

Radiológica

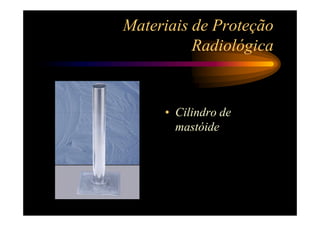

• Cilindro de
mastóide

Radiológica
• .Protetor de Tireóide
• Óculos Plumbífero
• Luvas Plumbíferas
• Protetor Genital

Radiológica

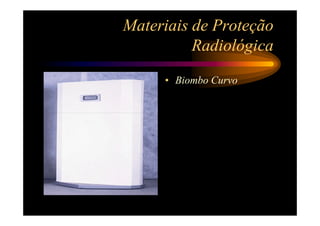

• Biombo Curvo

Radiológica
• Avental Padrão

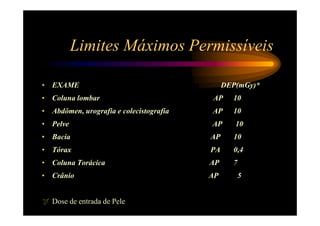

Limites Máximos Permissíveis

• EXAME DEP(mGy)*
• Coluna lombar AP 10
• Abdômen, urografia e colecistografia AP 10
• Pelve AP 10
• Bacia AP 10
• Tórax PA 0,4
• Coluna Torácica AP 7
• Crânio AP 5

Dose de entrada de Pele

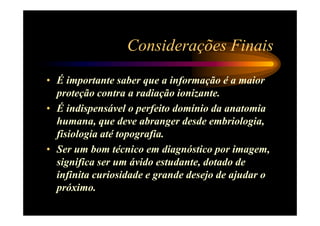

Considerações Finais
• É importante saber que a informação é a maior
proteção contra a radiação ionizante.
• É indispensável o perfeito domínio da anatomia
humana, que deve abranger desde embriologia,
fisiologia até topografia.
• Ser um bom técnico em diagnóstico por imagem,
significa ser um ávido estudante, dotado de
infinita curiosidade e grande desejo de ajudar o
próximo.

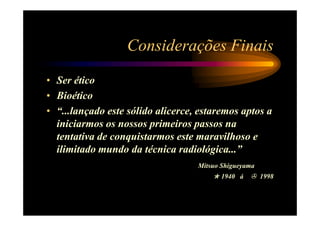

Considerações Finais
• Ser ético
• Bioético
• “...lançado este sólido alicerce, estaremos aptos a
iniciarmos os nossos primeiros passos na
tentativa de conquistarmos este maravilhoso e
ilimitado mundo da técnica radiológica...”
Mitsuo Shigueyama
1940 á 1998
