O documento fornece instruções passo-a-passo para modelar e analisar uma treliça de ponte usando um software de elementos finitos. Inclui etapas como desenhar a estrutura, definir apoios, materiais, seções transversais, carregamentos e visualizar resultados de esforços. O objetivo é identificar quais barras precisam de reforço para suportar os carregamentos aplicados.

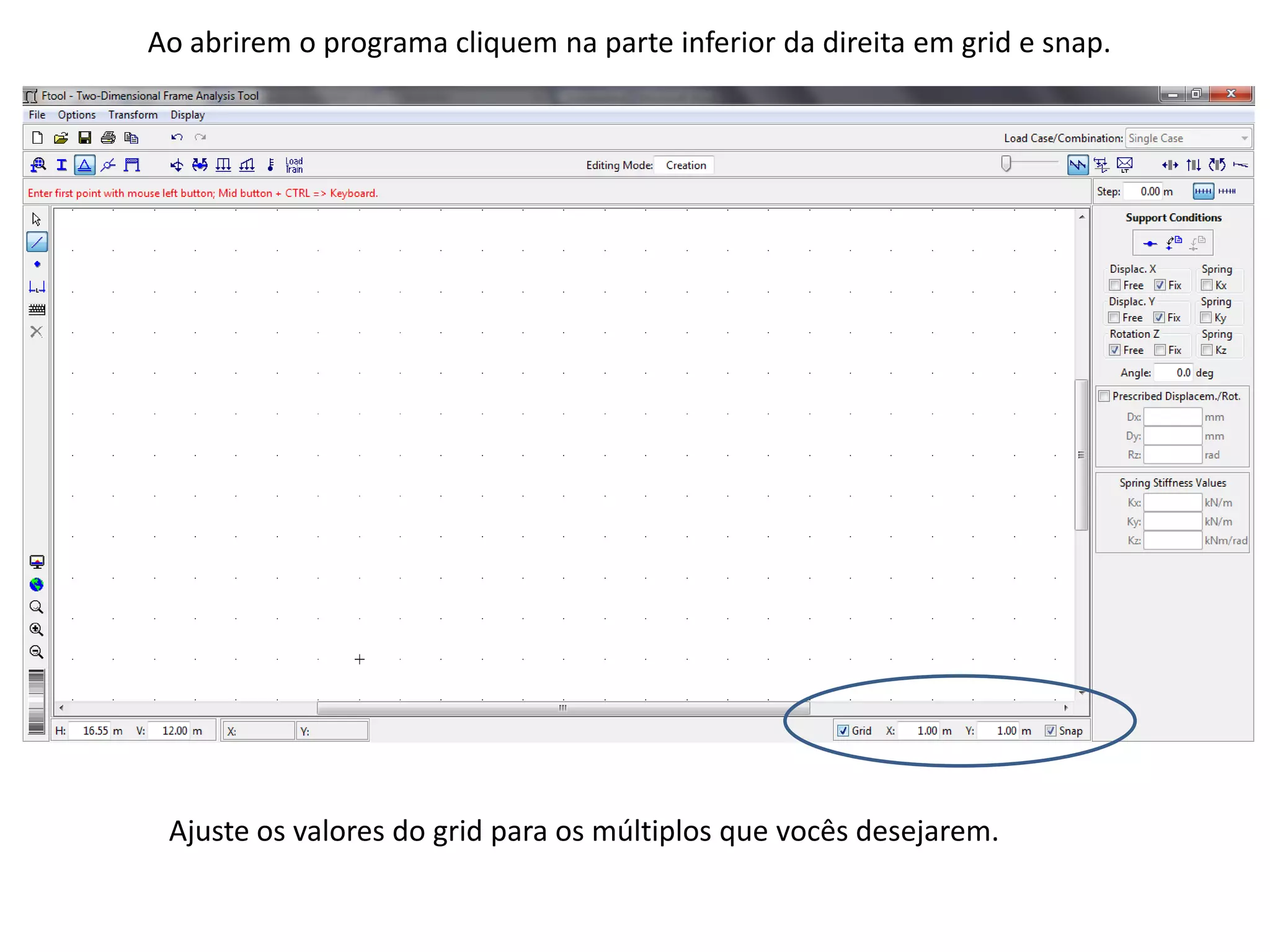

1. Ao abrirem o programa cliquem na parte inferior da direita em grid e snap.
Ajuste os valores do grid para os múltiplos que vocês desejarem.

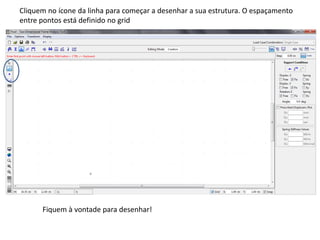

2. Cliquem no ícone da linha para começar a desenhar a sua estrutura. O espaçamento
entre pontos está definido no grid
Fiquem à vontade para desenhar!

3. Abaixo encontra-se a representação lateral de uma treliça (que poderia ser uma
ponte)!
Próxima etapa: liberar os nós centrais! Selecione os nós da parte interna segurando a tecla shift
até que todos fiquem vermelhos. E aperte o botão rotation release

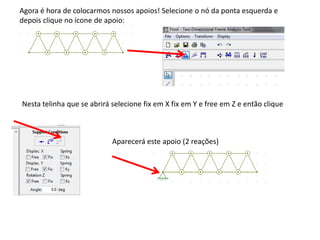

4. Agora é hora de colocarmos nossos apoios! Selecione o nó da ponta esquerda e
depois clique no ícone de apoio:
Nesta telinha que se abrirá selecione fix em X fix em Y e free em Z e então clique
Aparecerá este apoio (2 reações)

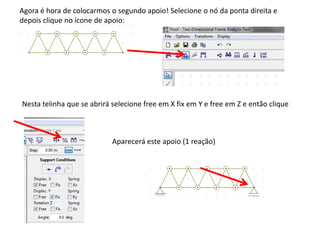

5. Agora é hora de colocarmos o segundo apoio! Selecione o nó da ponta direita e
depois clique no ícone de apoio:
Nesta telinha que se abrirá selecione free em X fix em Y e free em Z e então clique
Aparecerá este apoio (1 reação)

6. Ponte quase pronta! Falta definirmos os materiais!
Clique em novo material, Generic Isotropic.
No módulo de elasticidade E, coloque 7350 MPa. Depois clique e all.

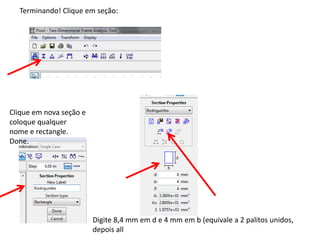

7. Terminando! Clique em seção:
Clique em nova seção e
coloque qualquer
nome e rectangle.
Done.
Digite 8,4 mm em d e 4 mm em b (equivale a 2 palitos unidos,
depois all

8. Terminando! Clique em seção:
Clique em nova seção e
coloque qualquer
nome e rectangle.
Done.
Digite 8,4 mm em d e 4 mm em b (equivale a 2 palitos unidos,
depois all

9. Vamos carregar? Clique em força concentrada!
Clique em nova força,
bote qualquer nome.
Adicione a força desejada: para baixo (-) para cima (+). Selecione
o ponto de aplicação. Posteriormente clique em apply force.

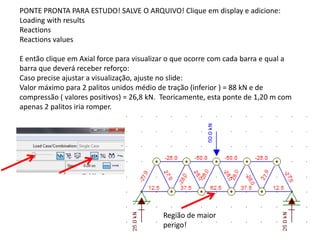

10. PONTE PRONTA PARA ESTUDO! SALVE O ARQUIVO! Clique em display e adicione:
Loading with results
Reactions
Reactions values
E então clique em Axial force para visualizar o que ocorre com cada barra e qual a
barra que deverá receber reforço:
Caso precise ajustar a visualização, ajuste no slide:
Valor máximo para 2 palitos unidos médio de tração (inferior ) = 88 kN e de
compressão ( valores positivos) = 26,8 kN. Teoricamente, esta ponte de 1,20 m com
apenas 2 palitos iria romper.
Região de maior
perigo!

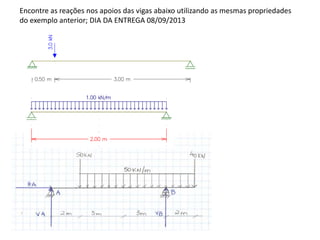

11. Encontre as reações nos apoios das vigas abaixo utilizando as mesmas propriedades
do exemplo anterior; DIA DA ENTREGA 08/09/2013
