O documento discute as diferentes zonas funcionais de uma habitação e como elas evoluíram ao longo do tempo de acordo com tradições socioculturais. Também aborda como os espaços são apropriados pelos membros da família de acordo com suas necessidades e como as necessidades de remodelação surgem com mudanças de estilo de vida. Por fim, analisa modos de integração de famílias deslocadas em novos contextos sociais, como bairros de habitação social.

1. Urbanismo e MobilidadeConstrução e ArquitecturaDR1

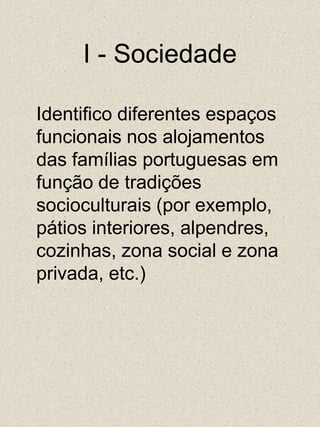

2. I - Sociedade Identifico diferentes espaços funcionais nos alojamentos das famílias portuguesas em função de tradições socioculturais (por exemplo, pátios interiores, alpendres, cozinhas, zona social e zona privada, etc.)

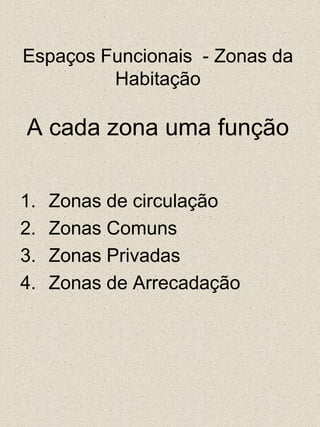

3. Espaços Funcionais - Zonas da HabitaçãoA cada zona uma funçãoZonas de circulaçãoZonas ComunsZonas PrivadasZonas de Arrecadação

4. 1. Zonas de CirculaçãoHall de entradaCorredoresEscadasPatamaresEspaços existentes entre os móveisA circulação deverá ser fácil, sem muitas curvas e o mais curta possível

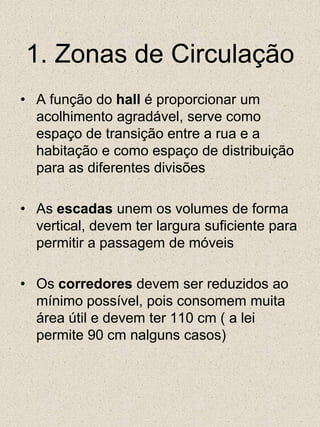

5. 1. Zonas de CirculaçãoA função do hall é proporcionar um acolhimento agradável, serve como espaço de transição entre a rua e a habitação e como espaço de distribuição para as diferentes divisõesAs escadas unem os volumes de forma vertical, devem ter largura suficiente para permitir a passagem de móveisOs corredores devem ser reduzidos ao mínimo possível, pois consomem muita área útil e devem ter 110 cm ( a lei permite 90 cm nalguns casos)

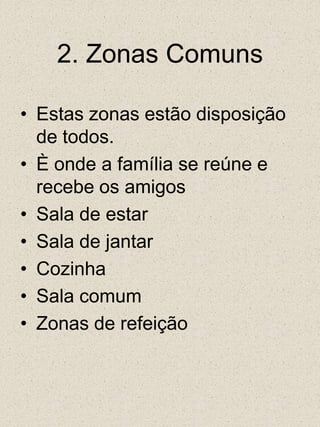

6. 2. Zonas ComunsEstas zonas estão disposição de todos.È onde a família se reúne e recebe os amigosSala de estarSala de jantarCozinhaSala comumZonas de refeição

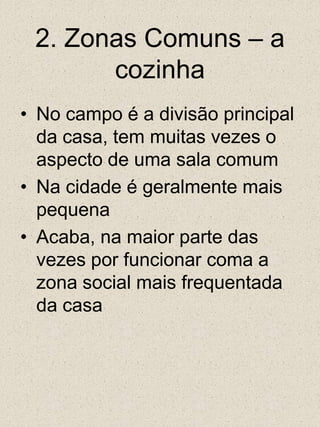

7. 2. Zonas Comuns – a cozinhaNo campo é a divisão principal da casa, tem muitas vezes o aspecto de uma sala comumNa cidade é geralmente mais pequenaAcaba, na maior parte das vezes por funcionar coma a zona social mais frequentada da casa

8. 2. Zonas Comuns – sala comumSala comum, por falta de espaço nos apartamentos, fundiu-se a sala de jantar com a sala de estar o que deu origem a esta zona. Normalmente as salas são mobiladas com mesas e cadeiras (sala de jantar) e sofás com mesa de centro e móvel TV (sala de estar). Na prática esta zona fica subdividida em 2 funções distintas.

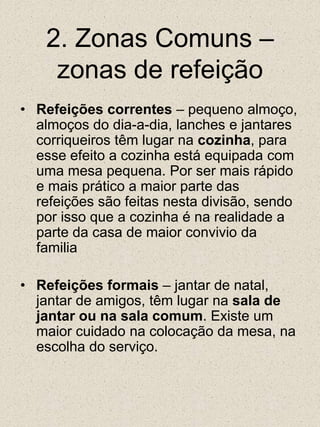

9. 2. Zonas Comuns – zonas de refeiçãoRefeições correntes – pequeno almoço, almoços do dia-a-dia, lanches e jantares corriqueiros têm lugar na cozinha, para esse efeito a cozinha está equipada com uma mesa pequena. Por ser mais rápido e mais prático a maior parte das refeições são feitas nesta divisão, sendo por isso que a cozinha é na realidade a parte da casa de maior convivio da familiaRefeições formais – jantar de natal, jantar de amigos, têm lugar na sala de jantar ou na sala comum. Existe um maior cuidado na colocação da mesa, na escolha do serviço.

10. 3. Zonas PrivadasZona de dormir - quartosZona de vestir – quartos ou quartos de vestirZona de trabalho ou de estudo – regra geral as crianças estudam na mesa da sala, mas esta função também pode ocorrer no quarto se para esse efeito for colocado uma mesinha de estudo. Também muitas das vezes um dos quartos é transformado num escritório.Nota- o +1 não é um quarto, é uma despensa ou uma arrecadação. Neste local costuma-se fazer o escritório e é vendido como sendo uma mais valia, mas na realidade não passa de uma sobra de uma mau projecto de arquitectura, de uma invenção das imobiliárias para ganhar dinheiro. São espaços exíguos, não têm janelas. Um quarto tem de ter no mínimo 9m2 e tem de ter uma janela com uma superfície mínima de1,5m2. São raros os casos em que este espaço resulta de um bom projecto de arquitectura

11. 3. Zonas PrivadasZona de higiene pessoal – tem duas funções distintas, a de lavagem do corpo e a de cumprimento de funções fisiológicas, por isso a lei prevê que o quarto de banho possa ser único ou subdividido em 2 espaços distintos.

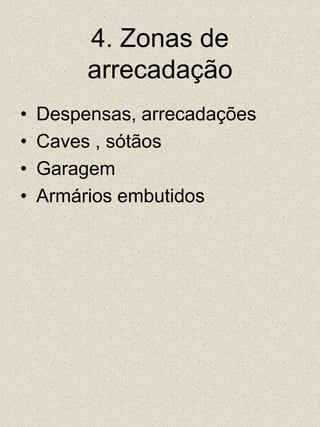

12. 4. Zonas de arrecadaçãoDespensas, arrecadaçõesCaves , sótãosGaragemArmários embutidos

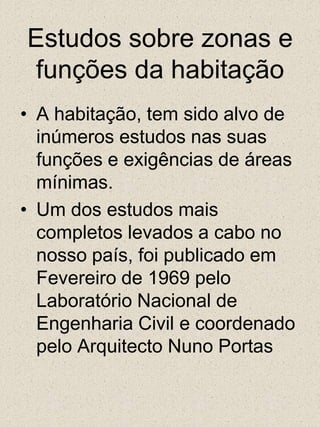

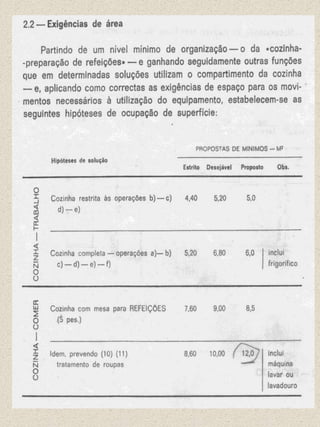

13. Estudos sobre zonas e funções da habitaçãoA habitação, tem sido alvo de inúmeros estudos nas suas funções e exigências de áreas mínimas.Um dos estudos mais completos levados a cabo no nosso país, foi publicado em Fevereiro de 1969 pelo Laboratório Nacional de Engenharia Civil e coordenado pelo Arquitecto Nuno Portas

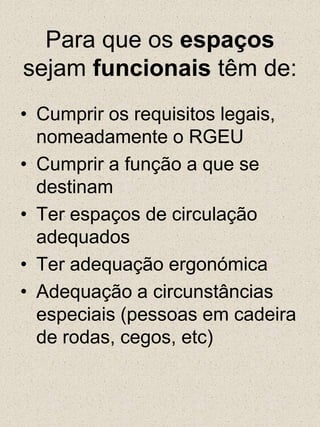

20. Para que os espaços sejam funcionais têm de:Cumprir os requisitos legais, nomeadamente o RGEUCumprir a função a que se destinamTer espaços de circulação adequadosTer adequação ergonómicaAdequação a circunstâncias especiais (pessoas em cadeira de rodas, cegos, etc)

21. Para que os espaços sejam funcionais têm deContemplar a arrumação de móveis, equipamentos e infra-estruturasContemplar a arrumação de objectosSer agradável em termos de estéticaConfortávelNível de luz, exposição solar e ventilação adequados

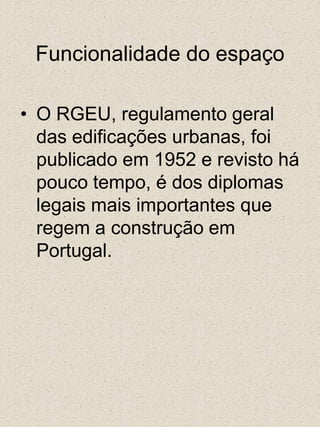

22. Funcionalidade do espaçoO RGEU, regulamento geral das edificações urbanas, foi publicado em 1952 e revisto há pouco tempo, é dos diplomas legais mais importantes que regem a construção em Portugal.

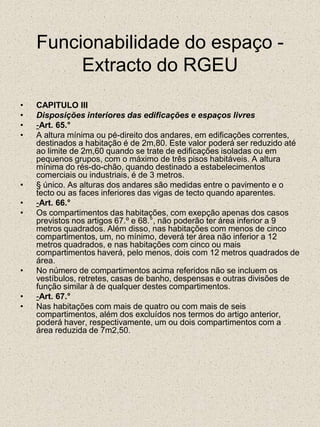

23. Funcionabilidade do espaço - Extracto do RGEUCAPITULO IIIDisposições interiores das edificações e espaços livres-Art. 65.°A altura mínima ou pé-direito dos andares, em edificações correntes, destinados a habitação é de 2m,80. Este valor poderá ser reduzido até ao limite de 2m,60 quando se trate de edificações isoladas ou em pequenos grupos, com o máximo de três pisos habitáveis. A altura mínima do rés-do-chão, quando destinado a estabelecimentos comerciais ou industriais, é de 3 metros.§ único. As alturas dos andares são medidas entre o pavimento e o tecto ou as faces inferiores das vigas de tecto quando aparentes.-Art. 66.°Os compartimentos das habitações, com exepção apenas dos casos previstos nos artigos 67.º e 68.°, não poderão ter área inferior a 9 metros quadrados. Além disso, nas habitações com menos de cinco compartimentos, um, no mínimo, deverá ter área não inferior a 12 metros quadrados, e nas habitações com cinco ou mais compartimentos haverá, pelo menos, dois com 12 metros quadrados de área.No número de compartimentos acima referidos não se incluem os vestíbulos, retretes, casas de banho, despensas e outras divisões de função similar à de qualquer destes compartimentos.-Art. 67.°Nas habitações com mais de quatro ou com mais de seis compartimentos, além dos excluídos nos termos do artigo anterior, poderá haver, respectivamente, um ou dois compartimentos com a área reduzida de 7m2,50.

24. Funcionabilidade do espaço - Adequação ergonómicaO homem no seu espaço, na sua habitação, deverá poder movimentar-se á vontade, isto é, executar diversas tarefas, gestos, sentar-se e dormir sem se aborrecer ou incomodar. A escala humana é deste modo a base de trabalho do arquitecto ou do designer.

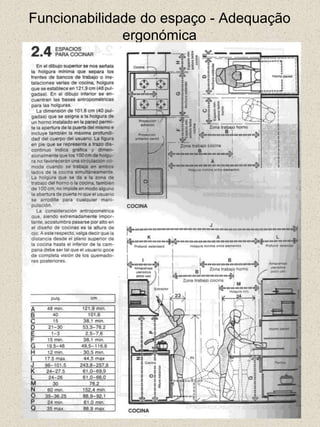

25. Funcionabilidade do espaço - Adequação ergonómica

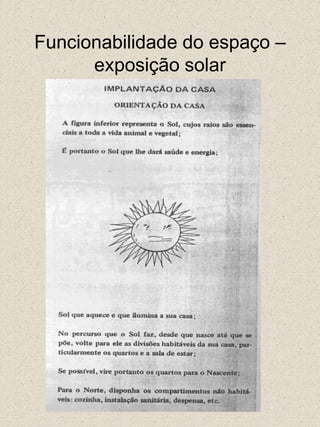

26. Funcionabilidade do espaço – exposição solar

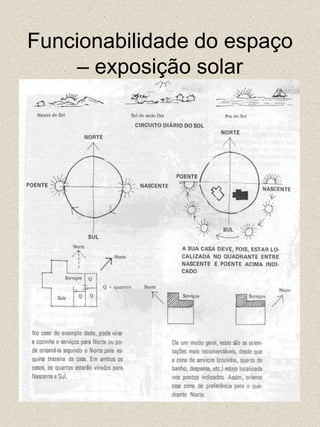

27. Funcionabilidade do espaço – exposição solar

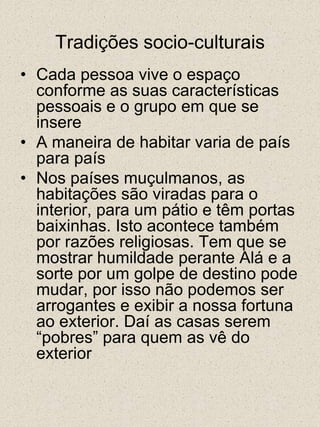

28. Tradições socio-culturaisCada pessoa vive o espaço conforme as suas características pessoais e o grupo em que se insereA maneira de habitar varia de país para paísNos países muçulmanos, as habitações são viradas para o interior, para um pátio e têm portas baixinhas. Isto acontece também por razões religiosas. Tem que se mostrar humildade perante Alá e a sorte por um golpe de destino pode mudar, por isso não podemos ser arrogantes e exibir a nossa fortuna ao exterior. Daí as casas serem “pobres” para quem as vê do exterior

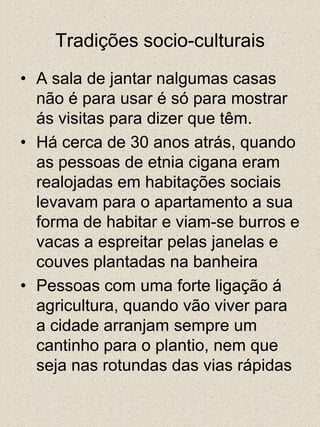

29. Tradições socio-culturaisA sala de jantar nalgumas casas não é para usar é só para mostrar ás visitas para dizer que têm.Há cerca de 30 anos atrás, quando as pessoas de etnia cigana eram realojadas em habitações sociais levavam para o apartamento a sua forma de habitar e viam-se burros e vacas a espreitar pelas janelas e couves plantadas na banheiraPessoas com uma forte ligação á agricultura, quando vão viver para a cidade arranjam sempre um cantinho para o plantio, nem que seja nas rotundas das vias rápidas

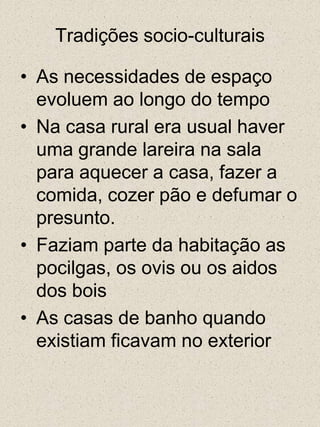

30. Tradições socio-culturaisAs necessidades de espaço evoluem ao longo do tempoNa casa rural era usual haver uma grande lareira na sala para aquecer a casa, fazer a comida, cozer pão e defumar o presunto.Faziam parte da habitação as pocilgas, os ovis ou os aidos dos boisAs casas de banho quando existiam ficavam no exterior

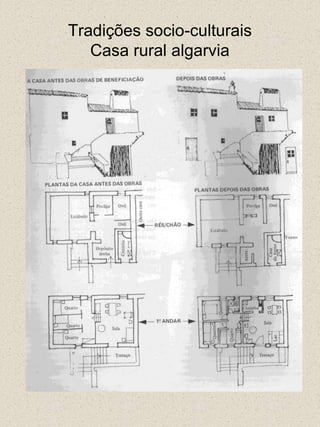

31. Tradições socio-culturaisCasa rural algarvia

32. Tradições socio-culturaisEvolução de necessidadesNa cidade as casas de banho ficavam também no exteriorAs pessoas dormiam em alcovasProgressivamente as necessidades de mais espaço e de mais conforto foram-se impondo

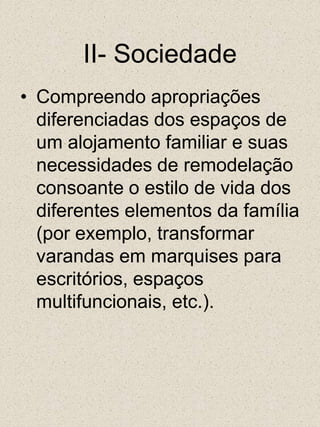

33. II- SociedadeCompreendo apropriações diferenciadas dos espaços de um alojamento familiar e suas necessidades de remodelação consoante o estilo de vida dos diferentes elementos da família (por exemplo, transformar varandas em marquises para escritórios, espaços multifuncionais, etc.).

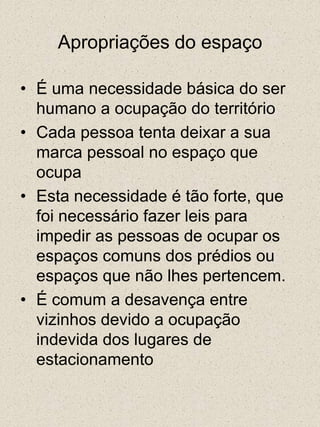

34. Apropriações do espaçoÉ uma necessidade básica do ser humano a ocupação do territórioCada pessoa tenta deixar a sua marca pessoal no espaço que ocupaEsta necessidade é tão forte, que foi necessário fazer leis para impedir as pessoas de ocupar os espaços comuns dos prédios ou espaços que não lhes pertencem.É comum a desavença entre vizinhos devido a ocupação indevida dos lugares de estacionamento

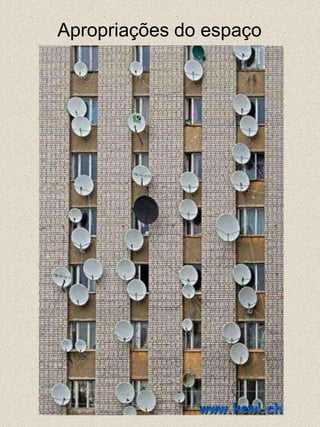

35. Apropriações do espaço

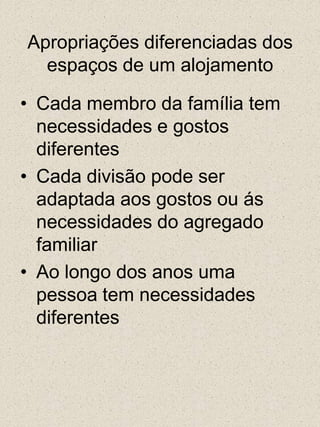

36. Apropriações diferenciadas dos espaços de um alojamentoCada membro da família tem necessidades e gostos diferentesCada divisão pode ser adaptada aos gostos ou ás necessidades do agregado familiarAo longo dos anos uma pessoa tem necessidades diferentes

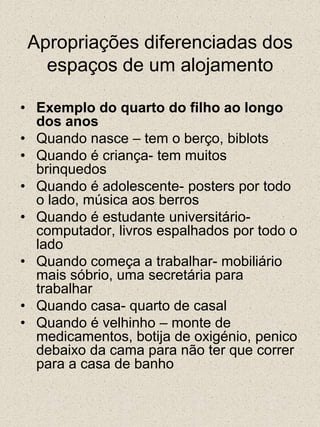

37. Apropriações diferenciadas dos espaços de um alojamentoExemplo do quarto do filho ao longo dos anosQuando nasce – tem o berço, biblotsQuando é criança- tem muitos brinquedosQuando é adolescente- posters por todo o lado, música aos berrosQuando é estudante universitário- computador, livros espalhados por todo o ladoQuando começa a trabalhar- mobiliário mais sóbrio, uma secretária para trabalharQuando casa- quarto de casalQuando é velhinho – monte de medicamentos, botija de oxigénio, penico debaixo da cama para não ter que correr para a casa de banho

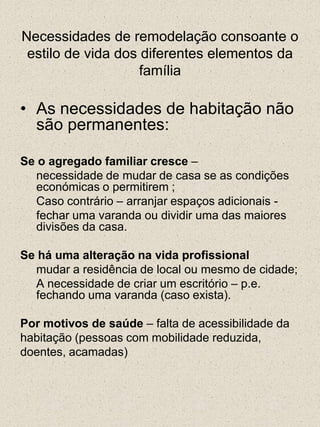

38. Necessidades de remodelação consoante o estilo de vida dos diferentes elementos da famíliaAs necessidades de habitação não são permanentes:Se o agregado familiar cresce – necessidade de mudar de casa se as condições económicas o permitirem ; Caso contrário – arranjar espaços adicionais - fechar uma varanda ou dividir uma das maiores divisões da casa.Se há uma alteração na vida profissional mudar a residência de local ou mesmo de cidade; A necessidade de criar um escritório – p.e. fechando uma varanda (caso exista).Por motivos de saúde – falta de acessibilidade dahabitação (pessoas com mobilidade reduzida,doentes, acamadas)

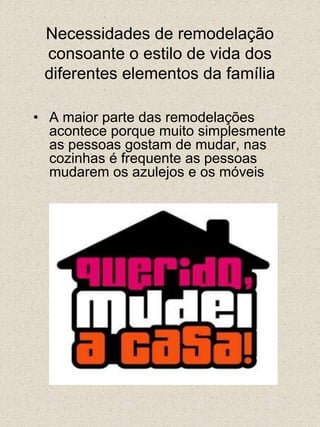

39. Necessidades de remodelação consoante o estilo de vida dos diferentes elementos da famíliaA maior parte das remodelações acontece porque muito simplesmente as pessoas gostam de mudar, nas cozinhas é frequente as pessoas mudarem os azulejos e os móveis

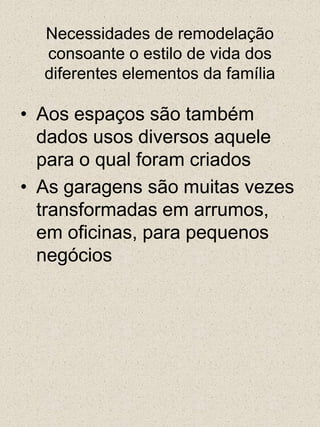

40. Necessidades de remodelação consoante o estilo de vida dos diferentes elementos da famíliaAos espaços são também dados usos diversos aquele para o qual foram criadosAs garagens são muitas vezes transformadas em arrumos, em oficinas, para pequenos negócios

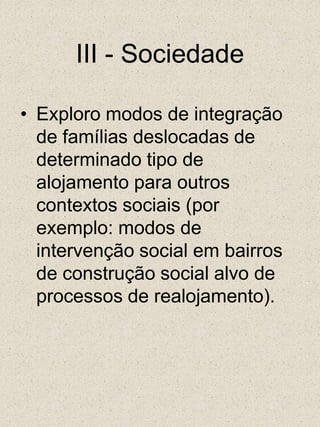

41. III - SociedadeExploro modos de integração de famílias deslocadas de determinado tipo de alojamento para outros contextos sociais (por exemplo: modos de intervenção social em bairros de construção social alvo de processos de realojamento).

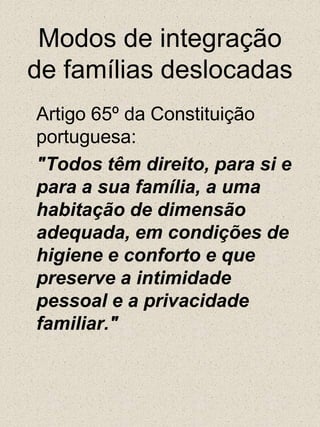

42. Artigo 65º da Constituição portuguesa: "Todos têm direito, para si e para a sua família, a uma habitação de dimensão adequada, em condições de higiene e conforto e que preserve a intimidade pessoal e a privacidade familiar."Modos de integração de famílias deslocadas

43. Modos de integração de famílias deslocadasÉ obrigação constitucional do estado arranjar umahabitação condigna para todosCâmaras municipais – constroem “bairros sociais”; existeem Portugal desde a década de 90, o programa deerradicação das barracas; este facto levou a que semultiplicasse o investimento público nos ditos bairrossociais; É um problema mais evidente nas grandes cidades, comopor exemplo no casal ventoso;Conduziu, situações de conflito e insegurança, devido à baixa instrução dos realojados e ao facto de se misturarem grupos étnicos diferentes (africanos + ciganos), que muitas vezes não convivem pacificamente – necessidades deintervenção policial.Actualmente – existem gabinetes especializados no realojamento, formados por psicólogos, sociólogos e assistentes sociais.

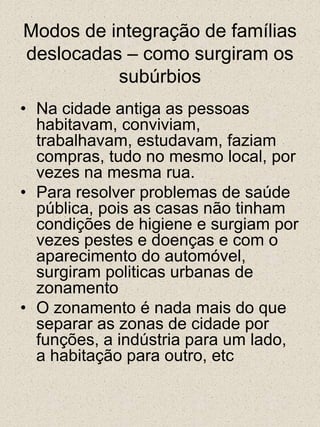

44. Modos de integração de famílias deslocadas – como surgiram os subúrbiosNa cidade antiga as pessoas habitavam, conviviam, trabalhavam, estudavam, faziam compras, tudo no mesmo local, por vezes na mesma rua.Para resolver problemas de saúde pública, pois as casas não tinham condições de higiene e surgiam por vezes pestes e doenças e com o aparecimento do automóvel, surgiram politicas urbanas de zonamentoO zonamento é nada mais do que separar as zonas de cidade por funções, a indústria para um lado, a habitação para outro, etc

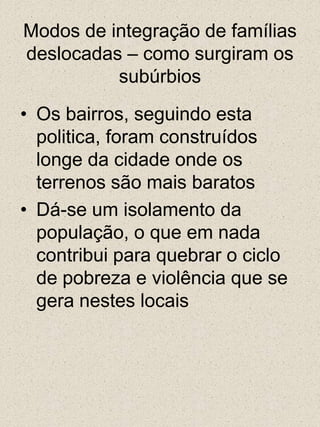

46. Modos de integração de famílias deslocadas – como surgiram os subúrbiosOs bairros, seguindo esta politica, foram construídos longe da cidade onde os terrenos são mais baratosDá-se um isolamento da população, o que em nada contribui para quebrar o ciclo de pobreza e violência que se gera nestes locais

47. Modos de integração de famílias deslocadas – caracterização população desfavorecidaAbandono escolarComportamentos desviantesMeios de subsistência paralelosAlcoolismoViolência doméstica

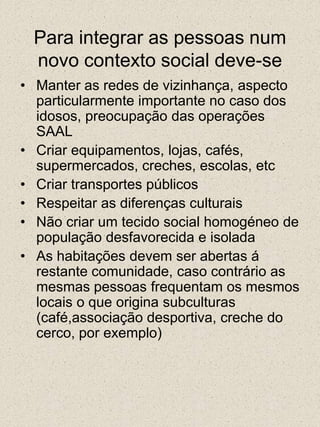

48. Para integrar as pessoas num novo contexto social deve-se Manter as redes de vizinhança, aspecto particularmente importante no caso dos idosos, preocupação das operações SAALCriar equipamentos, lojas, cafés, supermercados, creches, escolas, etcCriar transportes públicosRespeitar as diferenças culturaisNão criar um tecido social homogéneo de população desfavorecida e isoladaAs habitações devem ser abertas á restante comunidade, caso contrário as mesmas pessoas frequentam os mesmos locais o que origina subculturas (café,associação desportiva, creche do cerco, por exemplo)

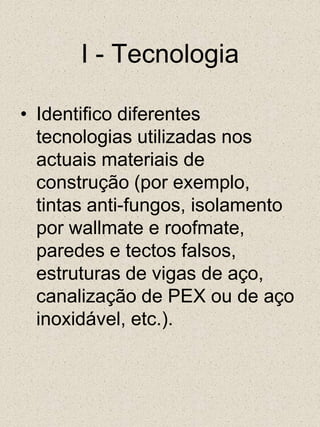

51. I - TecnologiaIdentifico diferentes tecnologias utilizadas nos actuais materiais de construção (por exemplo, tintas anti-fungos, isolamento por wallmate e roofmate, paredes e tectos falsos,estruturas de vigas de aço, canalização de PEX ou de aço inoxidável, etc.).

52. Uso do aço na arquitectura

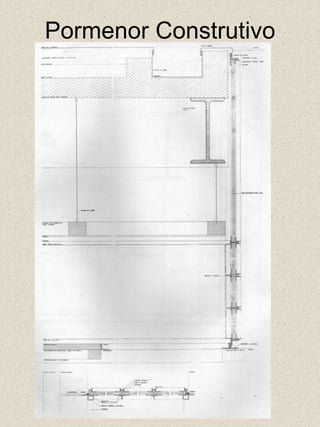

53. Pormenor Construtivo

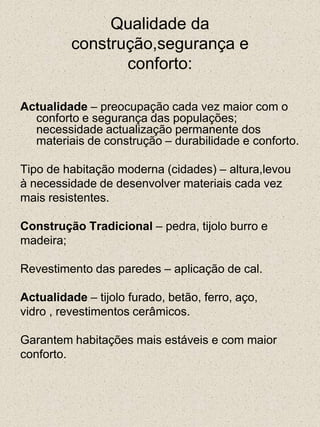

54. Qualidade daconstrução,segurança econforto:Actualidade – preocupação cada vez maior com o conforto e segurança das populações; necessidade actualização permanente dos materiais de construção – durabilidade e conforto.Tipo de habitação moderna (cidades) – altura,levouà necessidade de desenvolver materiais cada vez mais resistentes. Construção Tradicional – pedra, tijolo burro emadeira; Revestimento das paredes – aplicação de cal.Actualidade – tijolo furado, betão, ferro, aço,vidro , revestimentos cerâmicos.Garantem habitações mais estáveis e com maiorconforto.

55. Outras técnicas mais comunsCanalizações em PEX( polietileno reticulado) –facilidade de poderem atravessar lajes e facilidadede substituição em caso de rotura.Tintas anti-fúngicas – garantem o não o aparecimento de bolores.Isolamento acústico e térmico recorrendo aparedes duplas com aplicação de wallmate eisolamento dos tectos com uso de roofmate –evitam as grandes amplitudes térmicas e garantem onão atravessamento de sons de casa para casa,permitindo melhorar o conforto dos habitantes e poupar energia gasta com ar condicionado ou aquecedores.A exposição solar das habitações, entre outros aspectos, também permite alcançar ganhos em termos de poupança energética e ambiental

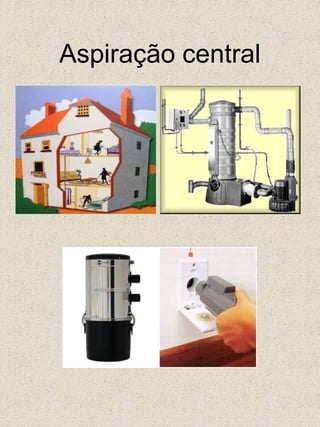

56. Aspiração central

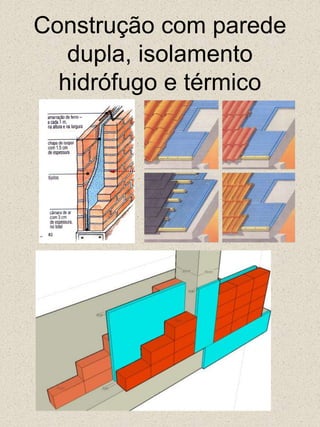

57. Construção com parede dupla, isolamento hidrófugo e térmico

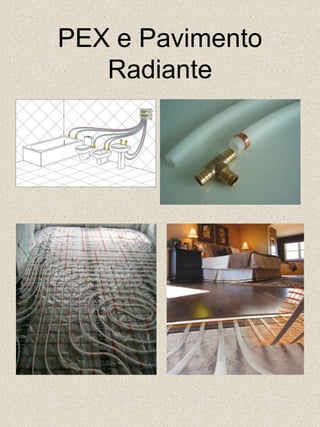

58. PEX e Pavimento Radiante

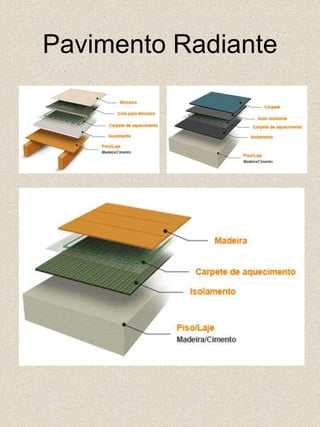

59. Pavimento Radiante

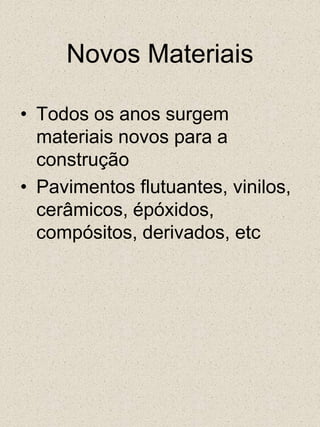

60. Novos MateriaisTodos os anos surgem materiais novos para a construçãoPavimentos flutuantes, vinilos, cerâmicos, épóxidos, compósitos, derivados, etc

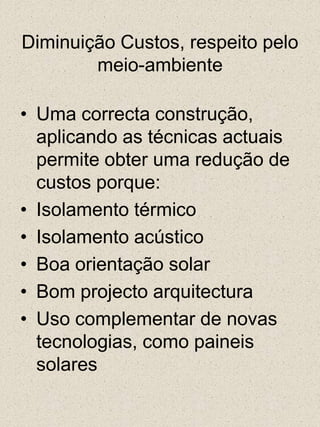

61. Diminuição Custos, respeito pelo meio-ambienteUma correcta construção, aplicando as técnicas actuais permite obter uma redução de custos porque:Isolamento térmicoIsolamento acústicoBoa orientação solarBom projecto arquitecturaUso complementar de novas tecnologias, como paineis solares

62. Recuperação edificios antigosNunca usar cimento, usar argamassa á base cal e saibroNunca fazer pavimentos em betão por cima soalhoNunca escavar junto á paredeNunca pintar paredes com tinta plásticasRespeitar e compreender o ciclo natural de contracção e humidade da pedraUsar sempre que possível técnicas e materiais iguais aos originaisNo uso de materiais novos, procurar os mais indicados

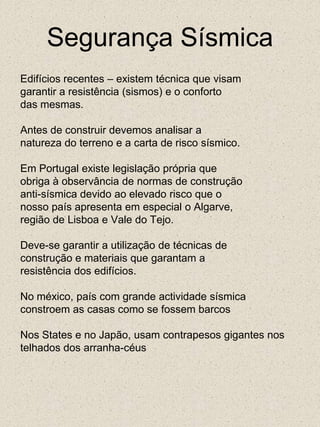

63. Segurança SísmicaEdifícios recentes – existem técnica que visamgarantir a resistência (sismos) e o confortodas mesmas.Antes de construir devemos analisar anatureza do terreno e a carta de risco sísmico.Em Portugal existe legislação própria queobriga à observância de normas de construçãoanti-sísmica devido ao elevado risco que onosso país apresenta em especial o Algarve,região de Lisboa e Vale do Tejo.Deve-se garantir a utilização de técnicas deconstrução e materiais que garantam aresistência dos edifícios.No méxico, país com grande actividade sísmica constroem as casas como se fossem barcosNos States e no Japão, usam contrapesos gigantes nos telhados dos arranha-céus

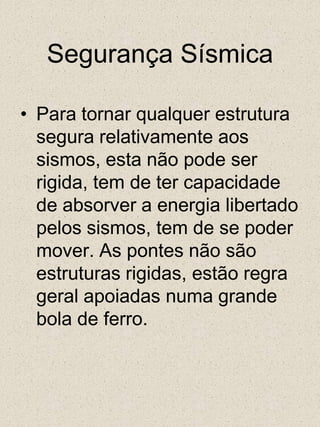

64. Segurança SísmicaPara tornar qualquer estrutura segura relativamente aos sismos, esta não pode ser rigida, tem de ter capacidade de absorver a energia libertado pelos sismos, tem de se poder mover. As pontes não são estruturas rigidas, estão regra geral apoiadas numa grande bola de ferro.

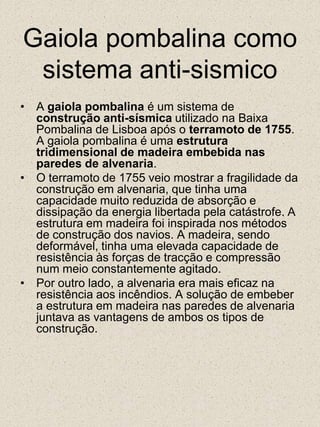

65. Gaiola pombalina como sistema anti-sismicoA gaiola pombalina é um sistema de construção anti-sísmica utilizado na Baixa Pombalina de Lisboa após o terramoto de 1755. A gaiola pombalina é uma estrutura tridimensional de madeira embebida nas paredes de alvenaria.O terramoto de 1755 veio mostrar a fragilidade da construção em alvenaria, que tinha uma capacidade muito reduzida de absorção e dissipação da energia libertada pela catástrofe. A estrutura em madeira foi inspirada nos métodos de construção dos navios. A madeira, sendo deformável, tinha uma elevada capacidade de resistência às forças de tracção e compressão num meio constantemente agitado.Por outro lado, a alvenaria era mais eficaz na resistência aos incêndios. A solução de embeber a estrutura em madeira nas paredes de alvenaria juntava as vantagens de ambos os tipos de construção.

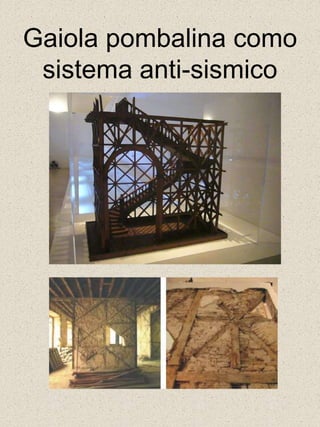

66. Gaiola pombalina como sistema anti-sismico

67. Noticia retirada do DN(basicamente as casas funcionam com barcos, mexem e não estão presas ao solo)As primeiras seis casas anti-sísmicas do País construídas através do recurso a um método denominado Sismo, que é originário da Bélgica, estão a ser edificadas em Braga. Este sistema de construção é resistente aos abalos. O processo assenta numa «rede» tridimen- sional feita de aço galvanizado que garante ao habitante toda a segurança e qualidade de isolamento.Quem o assegura é Carlos Miranda, um dos sócios da Solução Ambiente, Sistemas Ecológicos, Lda., a empresa representante e distribuidora em Portugal deste produto importado da Bélgica, país aonde foi beber a ideia. Mas a partir de 2005 o material será produzido em Braga.Por enquanto, a empresa recebe o material na fábrica, onde concebe painéis constituídos por uma rede de aço galvanizado com três zonas diferentes uma para o isolamento exterior, outra para receber o betão e uma terceira destinada ao isolamento interior. Estes painéis são concebidos de acordo com as indicações inscritas no projecto de arquitectura.O sistema Sismo assenta, assim, numa trama, ou «rede», tridimensional em aço galvanizado e pode ser utilizado em qualquer tipo de construção, em novos edifícios ou na recuperação de imóveis.Segundo o empresário, a «trama Sismo» serve de alicerce ao material de isolamento e surge depois como uma estrutura fechada que servirá como cofragem para o betão que é utilizado como material estrutural. Serve igualmente de armação e suporte para os materiais de acabamento.A fase seguinte já decorre no terreno, desta feita em Gualtar, onde estão a ser construídas as seis moradias. No local, a empresa aplica e une os painéis. É ainda na obra que os trabalhadores colocam as janelas e as portas depois de os orifícios terem sido previstos no módulo Sismo na fábrica. Só depois é que os operários enchem o interior dos painéis com betão armado. O resultado consiste numa parede contínua, consistente e resistente aos abalos sísmicos. Igual método pode ser usado nas lajes dos pisos.Carlos Miranda prevê para breve a conclusão da obra, pois a celeridade da construção é uma das características do sistema Sismo. Esta tecnologia permite diminuir o tempo de execução da obra em cerca de 30 a 40% em relação à construção tradicional. Ou seja, o futuro morador terá a sua habitação concluída em apenas dois meses se optar por este processo, assegura. Em carteira estão mais outras 37 moradias para construção.A tecnologia Sismo já foi utilizada, para além da Bélgica, em países como a Alemanha, a França, a Grécia, a Itália, a Holanda e a Turquia.Depois do recente sismo de magnitude 5,4 na escala aberta de Richter, que atingiu vários pontos do País, na passada semana, o empresário aponta este método inovador como uma solução fiável e resistente.Ao DN, Carlos Miranda destaca algumas das vantagens desta nova tecnologia de construção a alta qualidade de isolamento térmico e acústico, economizando energia, e os reduzidos custos de execução graças aos escassos recursos humanos e equipamentos de suporte na obra. Também não precisa de mão-de-obra especializada, mas confere uma elevada produtividade na montagem e construção, assim como facilidade de planificação.

68. Catálogo Sismo

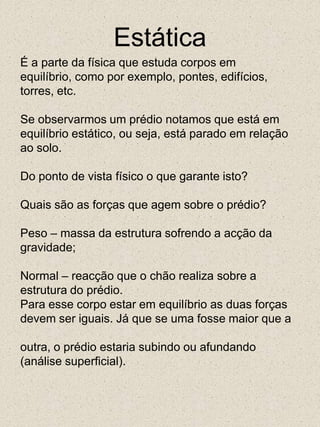

69. EstáticaÉ a parte da física que estuda corpos emequilíbrio, como por exemplo, pontes, edifícios,torres, etc.Se observarmos um prédio notamos que está emequilíbrio estático, ou seja, está parado em relaçãoao solo.Do ponto de vista físico o que garante isto?Quais são as forças que agem sobre o prédio?Peso – massa da estrutura sofrendo a acção dagravidade;Normal – reacção que o chão realiza sobre aestrutura do prédio.Para esse corpo estar em equilíbrio as duas forçasdevem ser iguais. Já que se uma fosse maior que aoutra, o prédio estaria subindo ou afundando(análise superficial).

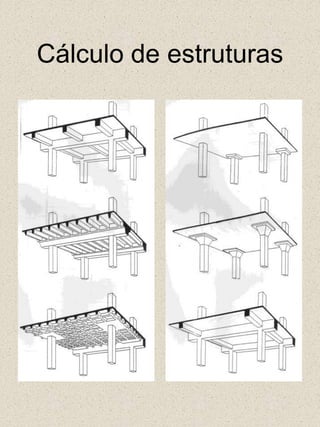

70. Cálculo de estruturas

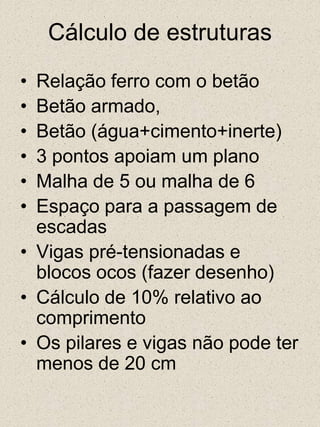

71. Cálculo de estruturasRelação ferro com o betãoBetão armado, Betão (água+cimento+inerte)3 pontos apoiam um planoMalha de 5 ou malha de 6Espaço para a passagem de escadasVigas pré-tensionadas e blocos ocos (fazer desenho)Cálculo de 10% relativo ao comprimentoOs pilares e vigas não pode ter menos de 20 cm
