Construções sustentáveis, Alemanha e os investimentos em energia solar

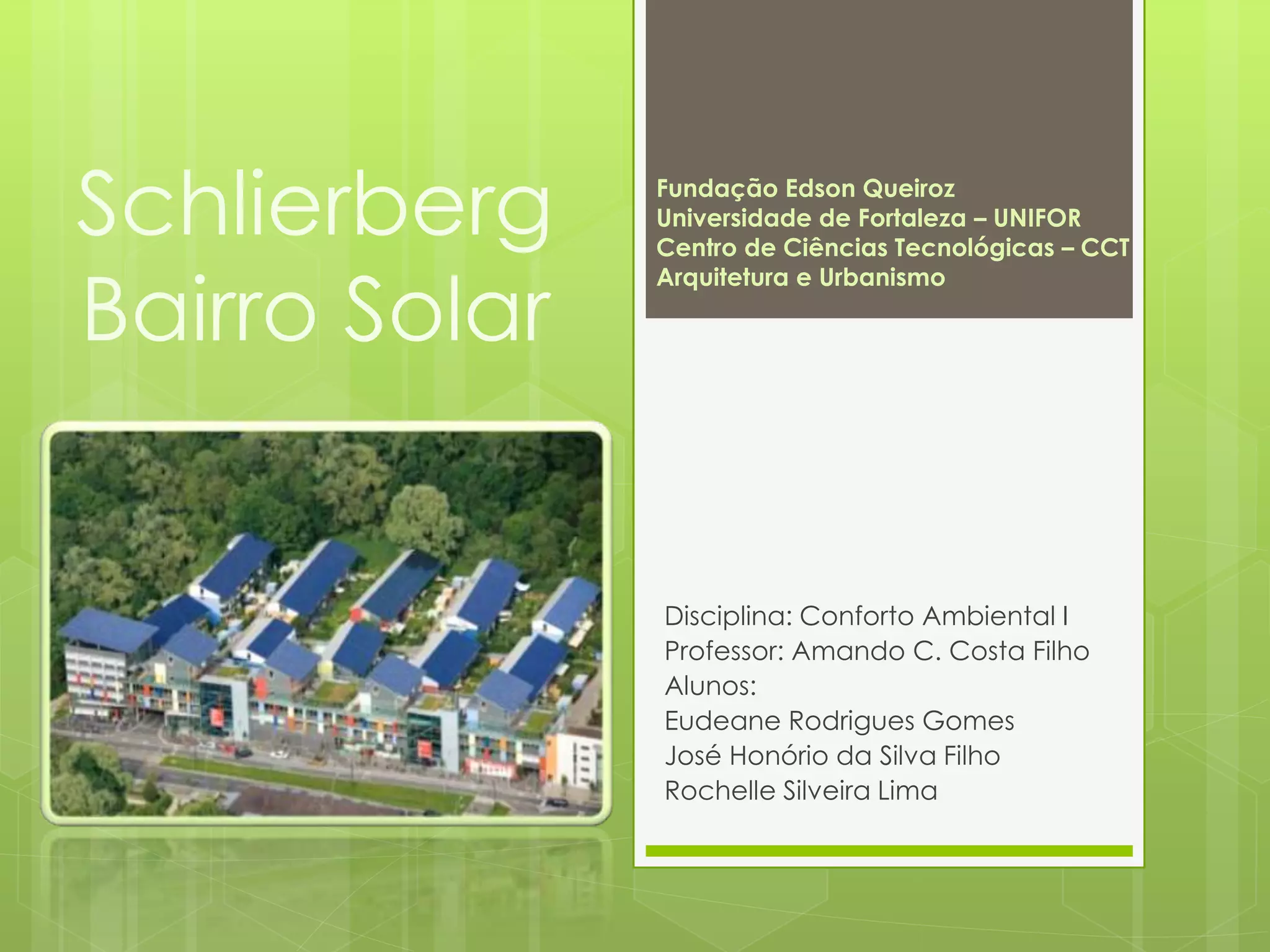

1. Schlierberg
Bairro Solar
Disciplina: Conforto Ambiental I
Professor: Amando C. Costa Filho
Alunos:
Eudeane Rodrigues Gomes
José Honório da Silva Filho
Rochelle Silveira Lima
Fundação Edson Queiroz
Universidade de Fortaleza – UNIFOR
Centro de Ciências Tecnológicas – CCT
Arquitetura e Urbanismo

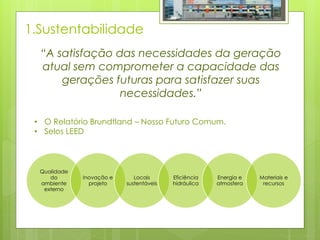

2. 1.Sustentabilidade
Qualidade
do
ambiente
externo
Inovação e
projeto
Locais
sustentáveis
Eficiência
hidráulica
Energia e
atmosfera
Materiais e
recursos
“A satisfação das necessidades da geração
atual sem comprometer a capacidade das
gerações futuras para satisfazer suas
necessidades.”
• O Relatório Brundtland – Nosso Futuro Comum.
• Selos LEED

3. 2. Construção Sustentável
Impacto
mínimo
Implantação
e entorno
Materiais
amigáveis
Alguns princípios básicos devem nortear o projeto sustentável:

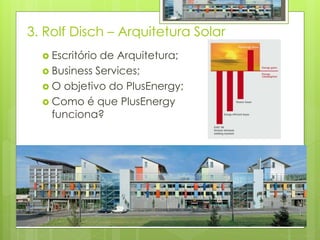

4. 3. Rolf Disch – Arquitetura Solar
 Escritório de Arquitetura;
 Business Services;
 O objetivo do PlusEnergy;
 Como é que PlusEnergy
funciona?

5. 4. Condomínio Schlierberg
 Localizado em Friburgo na
Alemanha.
 Produz quatro vezes mais
energia do que consome
 Disposto em 11mil m²
ocupado com densidade
média
 Cinquenta e nove
residências multifamiliares,
com área entre 75 e 162 m²,
além de um prédio
comercial, o Solar Ship.
 O conceito de cores foi
desenvolvido por um artista
de berlim, Erich Wiesner.
 Garagem comunitária
Fonte: http://www.rolfdisch.de/index.php?p=home&pid=78&L=1&host=2

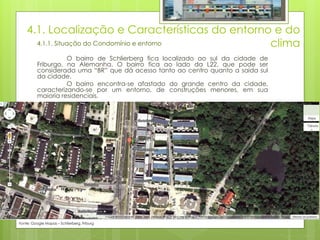

6. 4.1. Localização e Características do entorno e do
clima4.1.1. Situação do Condomínio e entorno
O bairro de Schlierberg fica localizado ao sul da cidade de
Friburgo, na Alemanha. O bairro fica ao lado da L22, que pode ser
considerada uma “BR” que dá acesso tanto ao centro quanto a saída sul
da cidade.
O bairro encontra-se afastado do grande centro da cidade,
caracterizando-se por um entorno, de construções menores, em sua
maioria residenciais.
Fonte: Google Mapas – Schlierberg, Friburg

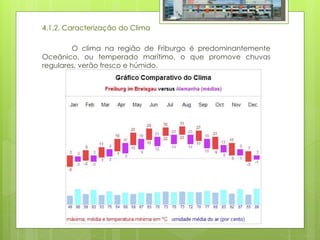

7. 4.1.2. Caracterização do Clima
O clima na região de Friburgo é predominantemente
Oceânico, ou temperado marítimo, o que promove chuvas
regulares, verão fresco e húmido.

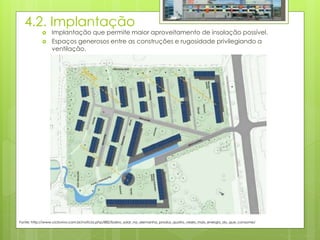

8. 4.2. Implantação
 Implantação que permite maior aproveitamento de insolação possível.
 Espaços generosos entre as construções e rugosidade privilegiando a
ventilação.
Fonte: http://www.ciclovivo.com.br/noticia.php/882/bairro_solar_na_alemanha_produz_quatro_vezes_mais_energia_do_que_consome/

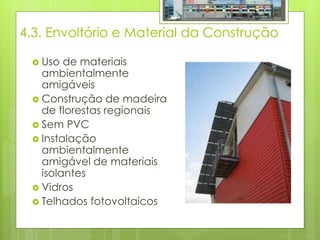

9. 4.3. Envoltório e Material da Construção
 Uso de materiais
ambientalmente
amigáveis
 Construção de madeira
de florestas regionais
 Sem PVC
 Instalação
ambientalmente
amigável de materiais
isolantes
 Vidros
 Telhados fotovoltaicos

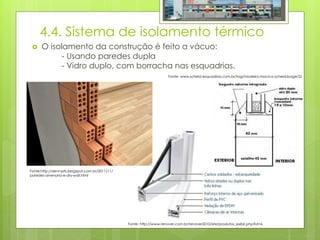

10. 4.4. Sistema de isolamento térmico
 O isolamento da construção é feito a vácuo:
- Usando paredes dupla
- Vidro duplo, com borracha nas esquadrias.
Fonte: http://www.renover.com.br/renover2010/site/produtos_exibir.php?id=6
Fonte: www.scheid-esquadrias.com.br/tag/madeira-macica-scheid/page/2/
Fonte:http://dennysfs.blogspot.com.br/2011/11/
paredes-alvenaria-e-dry-wall.html

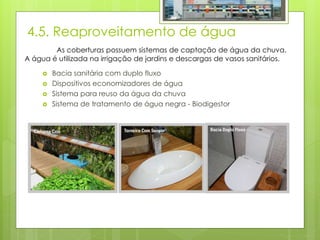

11. 4.5. Reaproveitamento de água
 Bacia sanitária com duplo fluxo
 Dispositivos economizadores de água
 Sistema para reuso da água da chuva
 Sistema de tratamento de água negra - Biodigestor
As coberturas possuem sistemas de captação de água da chuva.
A água é utilizada na irrigação de jardins e descargas de vasos sanitários.

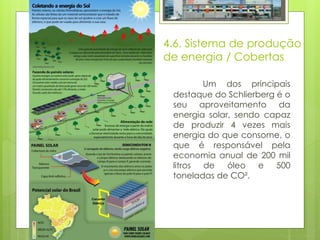

12. 4.6. Sistema de produção
de energia / Cobertas
Um dos principais
destaque do Schlierberg é o
seu aproveitamento da
energia solar, sendo capaz
de produzir 4 vezes mais
energia do que consome, o
que é responsável pela
economia anual de 200 mil
litros de óleo e 500
toneladas de CO².

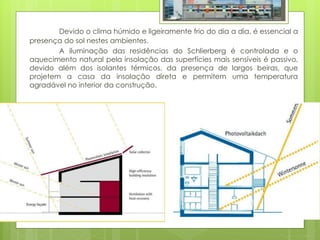

13. Devido o clima húmido e ligeiramente frio do dia a dia, é essencial a
presença do sol nestes ambientes.
A iluminação das residências do Schlierberg é controlada e o
aquecimento natural pela insolação das superfícies mais sensíveis é passivo,
devido além dos isolantes térmicos, da presença de largos beiras, que
projetem a casa da insolação direta e permitem uma temperatura
agradável no interior da construção.

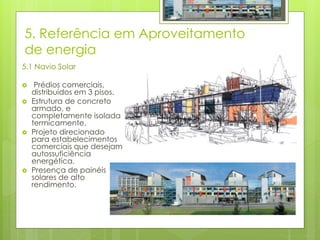

14. 5. Referência em Aproveitamento
de energia
5.1 Navio Solar
 Prédios comerciais,
distribuídos em 3 pisos.
 Estrutura de concreto
armado, e
completamente isolada
termicamente.
 Projeto direcionado
para estabelecimentos
comerciais que desejam
autossuficiência
energética.
 Presença de painéis
solares de alto
rendimento.

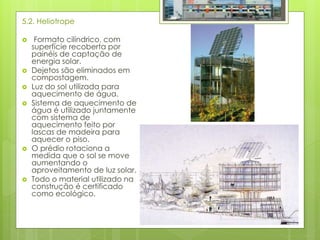

15. 5.2. Heliotrope
 Formato cilíndrico, com
superfície recoberta por
painéis de captação de
energia solar.
 Dejetos são eliminados em
compostagem.
 Luz do sol utilizada para
aquecimento de água.
 Sistema de aquecimento de
água é utilizado juntamente
com sistema de
aquecimento feito por
lascas de madeira para
aquecer o piso.
 O prédio rotaciona a
medida que o sol se move
aumentando o
aproveitamento de luz solar.
 Todo o material utilizado na
construção é certificado
como ecológico.

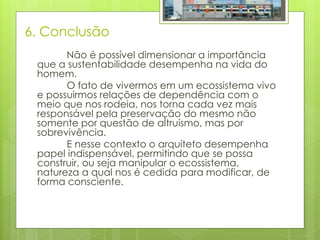

16. 6. Conclusão
Não é possível dimensionar a importância
que a sustentabilidade desempenha na vida do
homem.
O fato de vivermos em um ecossistema vivo
e possuirmos relações de dependência com o
meio que nos rodeia, nos torna cada vez mais
responsável pela preservação do mesmo não
somente por questão de altruísmo, mas por
sobrevivência.
E nesse contexto o arquiteto desempenha
papel indispensável, permitindo que se possa
construir, ou seja manipular o ecossistema,
natureza a qual nos é cedida para modificar, de
forma consciente.
